AVR学习笔记前言:学习一块单片机,我们要几项准备工作:1.开发软件(熟悉开发软件操作流程,基本上开发软件都差不多的,学会了一款,再学其它的就会很顺手了(新建工程、新建设计文件、把源文件加到工程里面、最后设置一些参数)2.编程语言(这个就不用说了,先学语法规则,能够熟练掌握到自己写的代码没有语法错误,然后再逐步把自己的想法驾驭到编程语言上)3.硬件(硬件包括的范围很广,不仅包括你所要学的单片机还有单片机的外围电路所用到的器件),最好要学一款仿真软件。

我们始终要记住学单片机绝对不可以纸上谈兵,一定要实践,就是把自己所写的代码下载到板上,看看实际效果。

开发板可以买,也可以自己做!我喜欢自己做。

实验一:点亮发光二极管1.avr单片机的i/o端口1)学习单片机的主要任务就是了解、掌握单片机i/o端口的功能,以及如何正确设计这些端口与外围电路的连接,从而能够组成一个嵌入式系统,并编程、管理和运用他们完成各种各样的任务。

2)atmega16有4个8位的双向i/o端口pa、pb、pc、pd,他们对外对应32个i/o引脚,每一位都可以独立地用于逻辑信号的输入和输出。

在5v工作电压下,输出高点平时,每个引脚可输出达20ma的驱动电流;而输出低电平时,每个引脚可吸收最大为40ma的电流,可以直接驱动发光二极管(一般的发光二极管的驱动电流为10ma)和小型继电器等小功率器件。

avr大部分的i/o端口都具备双重功能(有的还有第三功能)。

其中第一功能是作为数字通用i/o接口使用,而复用的功能可分别与片内的各种不同功能的外围接口电路组合成一些可以完成特殊功能的i/o口,如定时器、计数器、串行接口、模拟比较器、捕捉器、usart、spi等。

3)avr单片机的每组i/o口都搭载存有三个8为寄存器,分别就是:方向掌控寄存器ddrx、数据寄存器portx、输出插槽寄存器pinx(x=a/b/c/d).i/o口的工作方式和整体表现特征由这三个i/o寄存器掌控。

AVR学习笔记

AVR学习笔记

ATmega16中断表第一节课Avr单片机的每个引脚有三个寄存器来控制:DDRnx(输入输出控制寄存器1输出,0输入)PORTnx(引脚输出电平控制)PINnx(输入寄存器)第二节课AVR单片机的AD转换涉及寄存器:ADMUX sbit[7;6]参考电压选择,sbit[5] AD转换数据对齐方式选择,sbit[4:0]通道与增益选择;ADCSRA sbit[7]AD使能,sbit[6]AD开始转换,sbit[5]自动触发使能,sbit[4]AD 中断使能,sbit[3:0]分频设置;SFIOR(触发源的选择)sbit[7:5] (ADTS)选择触发源,ADCL,ADCH数据寄存器;初始化步骤:1:设置通道的IO口为输入(高阻);2:设置与AD有关的寄存器;3:开总中断,SREG=BIT(7);4:写中断函数(中断标号是15)第三节课AVR有三个定时计数器,T/C0,T/C1,T/C2;T/C0,T/C2是两个8BIT的计数器;T/C1定时计数器,普通模式时机寄存器:TCCR1B:2:0时钟选择TCNT1L,TCNTH:定时数据TIMSK :TOIE 中断使能位 使用方法1, 选择时钟源,TCCR1B ;2, 设计初值,TCNT1L ,TCNT1H ;3, 设置中断使能位;TIMSK{2},SREG{7} 4, 选中断号,写中断函数 5, (中断号9)CTC 模式如果输出波形,则设IO 位输出 设置波形模式和时钟源TCCR1B 设置输出模式TCCR1A根据需要设置上限OCR1ATCCR1A 设置输出口频率计算:()A OCR N ffclko112+∙∙=控制寄存器A TCCR1ACOM1A1:0: 通道A 的比较输出模式 COM1B1:0: 通道B 的比较输出模式COM1A1:0与COM1B1:0分别控制OC1A 与OC1B 状态。

如果COM1A1:0(COM1B1:0)的一位或两位 被写入"1”,OC1A(OC1B) 输出功能将取代I/O 端口功能。

原创--IAR for AVR入门学习笔记

原创--IAR for AVR入门学习笔记

原创--IAR for A VR入门学习笔记A VR单片机的编译软件五花八门,用宋丹丹的话就是:那是相当的多汇编语言的开发平台就不说了(俺不大会,呵呵,说不出什么道道来)。

简单列举几个高级语言的开发平台:WINA VR(GNU GCC A VR);ICC A VRCodeVison A VRIAR for A VRBASIC A VRFastA VRBASCOM其中用得最多的是完全免费的WINA VR。

我一直都是用的这个。

最专业,最好的,对AVR支持最全面的是IAR。

但同时IAR也是最贵的一款开发软件(听说升级也要收费,真黑啊)。

呵呵,不过不怕,我们可以破解之。

下面就详细介绍如何破解IAR。

这里安装破解的是5.11B版本的。

全名IAREmbeddedWorkbenchforAtmelAVR,v.5.11B1、先到网上下载5.11B文件,大概133M。

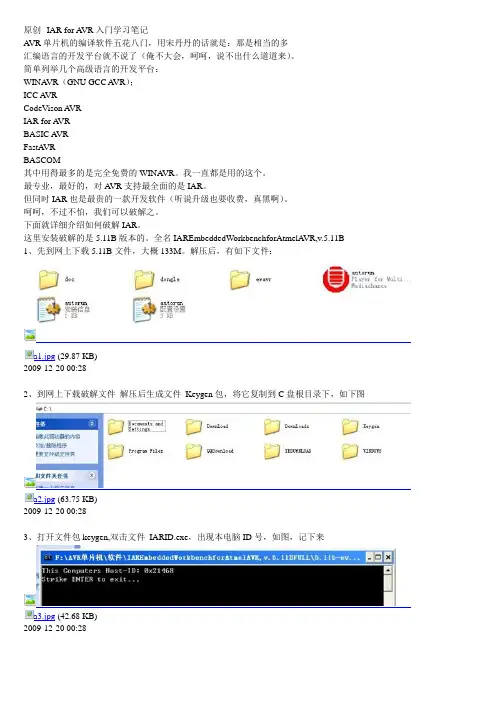

解压后,有如下文件:a1.jpg (29.87 KB)2009-12-20 00:282、到网上下载破解文件解压后生成文件Keygen包,将它复制到C盘根目录下,如下图a2.jpg (63.75 KB)2009-12-20 00:283、打开文件包keygen,双击文件IARID.exe,出现本电脑ID号,如图,记下来a3.jpg (42.68 KB)2009-12-20 00:284、从电脑的“程序---运行”输入“CMD”回车,按照下图操作,得到sn.txt文件;注意输入计算机ID号的时候,所有字符全部大写,包括"0X"中的"X"也要大写,a4.jpg (161.06 KB)2009-12-20 00:285、然后运行安装文件中的autorun.exe,开始安装IAR,当出现要求输入注册号的时候,请用记事本打开刚刚生成的sn.txt 文件,找到"EW A VR" version "2.25_WIN"对应的号码段,先输入序列号,NEXT后,再复制key:后面的一串字符,注意只复制#之前的那一部分,包括#也要复制。
