第一章 结构选型及布置本次设计采用全现浇钢筋混凝土框架结构，结构平面布置简图见附图。
本次毕业设计结构计算要求手算一榀框架。
针对本教学楼的建筑施工图纸，选择H ～M 轴交⑨轴横向框架为手算对象。
本计算书除特别说明外，所有计算、选型、材料、图纸均为H ～M 轴交⑨轴横向框架数据。
梁、柱、板的选择如下： 1.1梁的有关尺寸 （1）长跨横向框架梁：mm l h 5506600121121=⨯==, 取h=600mm, b=250mm ，短跨横向框架梁（楼道）：1127002701010h l mm ==⨯=，取h=400mm ，b=250mm 。
（2）纵向框架梁：mm l h 3754500121121=⨯==，由于纵向布置窗，所以纵向框架梁兼过梁，取h=500mm ，b=250mm 。
1.2柱的选择根据梁的截面选择及有关屋面、楼面的做法，可初略确定柱的尺寸为mm mm 500500⨯方柱。
经验算可满足有关轴压比的要求。
1.3板的选择采用全现浇板，可根据荷载以及梁的尺寸确定板的厚度为 mm 120。
第二章 ⑨号轴线框架计算2.1 计算任务计算作用于H ～M 轴交⑨轴线的恒载、活载、风荷载以及由这些荷载引起的各层梁、柱的内力。
恒载、活载作用下梁端弯矩计算采用弯矩两次分配法；风载作用下的内力计算采用D 值法；地震作用采用底部剪力法。
2.2 计算简图的几何尺寸的确定该房屋主体结构共5层，一到五层层高4.2m 。
该框架结构的计算简图如图3.1所示。
屋盖和楼盖均采用现浇钢筋混凝土结构，板厚度取120mm 。
梁截面高度按跨度的l )81121(-估算，而且梁的截面尺寸应满足承载力、刚度以及延性的要求。
梁截面宽度可取。
h )2131(-梁高，同时不宜小于21柱宽，且不应小于250mm 。
框架柱的截面尺寸一般根据柱的轴压比限值按下列公式计算： E N F g nβ= []c N cNA f μ≥式中：N 为柱组合的轴压力设计值；F 为按简支状态计算的柱的负载面积；E g 为折算在单位建筑面积上的重力荷载代表值，近似取18KN/2m ；β为考虑地震作用组合后柱的轴压力增大系数，边柱取1.3，不等跨内柱取1.25；n 为验算截面以上的楼层层数。
一榀框架结构设计计算书

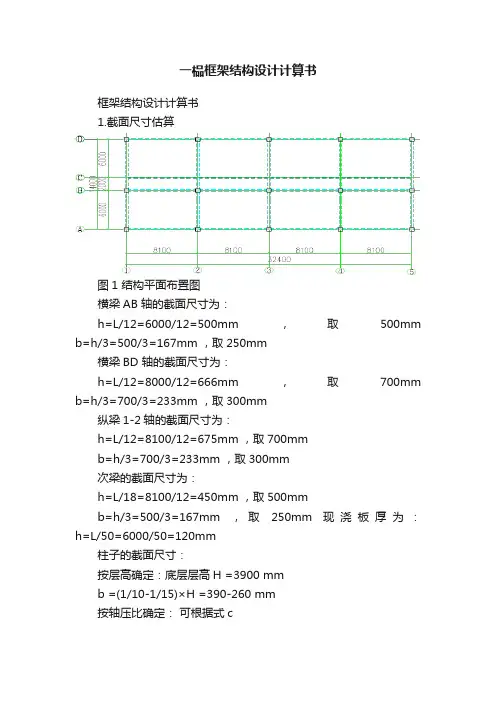

一榀框架结构设计计算书框架结构设计计算书1.截面尺寸估算图1 结构平面布置图横梁AB 轴的截面尺寸为：h=L/12=6000/12=500mm ，取500mm b=h/3=500/3=167mm ，取250mm横梁BD 轴的截面尺寸为：h=L/12=8000/12=666mm ，取700mm b=h/3=700/3=233mm ，取300mm纵梁1-2轴的截面尺寸为：h=L/12=8100/12=675mm ，取700mmb=h/3=700/3=233mm ，取300mm次梁的截面尺寸为：h=L/18=8100/12=450mm ，取500mmb=h/3=500/3=167mm ，取250mm 现浇板厚为：h=L/50=6000/50=120mm柱子的截面尺寸：按层高确定：底层层高H =3900 mmb =(1/10-1/15)×H =390-260 mm按轴压比确定：可根据式c估算。
各层的平均荷载设计值近似取14 kN /m 2，柱的负载面积为（4+3）×8.1m 2。
由公式可得第一层柱截面面积为：Ac≥N/fc≥1.4×14×（4+3）×8.1×3×103/14.3=233144mm2所以b=h≥482mm，第一、二层柱截面取b=h=500mm 第三层柱截面面积为：Ac≥N/fc≥1.4×14×（4+3）×8.1×103/14.3=77714mm 所以b=h≥278mm，取b=h=400mm柱子的高度：首层柱高3.9m，二、三层柱高3.6m2.框架结构计算简图2.1 框架的线刚度计算取楼层中间的一榀框架进行计算。
框架的计算单元如图2，绘出框架计算简图。
图2框架计算简图框架梁、柱的混凝土强度等级为C30，计算梁的截面惯性矩：表1 横梁线刚度i b计算表梁编号层次Ec b h I0L EcI0/L αEcI0/L （N/mm2）(mm)(mm)(mm)(N.mm) (N.mm)中框架AB 1~3 3.00E+04 250 500 2604166667 6000 2.60E+10 BD 1~3 3.00E+04 300 700 8575000000 8000 3.22E+10 6.43E+10 边框架AB 1~3 3.00E+04 250 500 2604166667 6000 1.30E+10 1.95E+10BD 1~3 3.00E+04 300 700 8575000000 8000注：α为梁刚度调整系数表2 柱线刚度i c 计算表层次 h c (mm) Ec（N /mm 2）b ×h (mm 2) Ic (mm 4) E c I c / h c (N .mm) 1 3900 3.0×104500×500 5.21×1094.01×10102 3600 3.0×104 500×500 5.21×109 4.34×1010 336003.0×104400×4002.13×1091.78×1010表3 梁柱相对线刚度i 计算（底层柱ic=1.0）iab0.65 边框架iab 0.048 ibd 1.60 ibd 1.20 i2 1.08 i2 1.083 3.荷载计算3.1 荷载标准值计算3.1.1 屋面恒载（上人）20厚水泥砂浆找平层 2m /40kN .002.020=?150厚水泥蛭石保温层 2m /75kN .015.05.0=?120厚钢筋混凝土板 2m /kN 312.025=?20厚石灰砂浆 2m /kN 43.020.071=? 合计 2m /4.49kN屋面均布恒荷载为： kN 66.203649.4)226()41.8(=?+3.1.2 楼面恒载：瓷砖地面（包括水泥粗砂打底） 2m /0.55kN 120厚钢筋混凝土板 2m /kN 312.025=? 20厚水泥砂浆 2m /40kN .002.020=?合计 2m /3.95kN楼面均布恒荷载为： kN 72.179195.3)226()41.8(=?+3.1.3 屋面活载：屋面为上人屋面，查《建筑结构荷载规》得均布荷载标准值为2.0kN /m 2，所以屋面均布荷载标准值为：kN 20.9070.2)226()41.8(=?+3.1.4楼面活载：查《建筑结构荷载规》楼面均布活载中：办公室、阅览室、会议活动室为2.0kN/m 2，餐厅为2.5kN/m 2，走廊、门庭、楼梯为2.5kN/m 2，为便于计算，居室中的隔墙，隔断统一不计，楼面均布荷载统一偏大取为2.5kN/m 2。
毕业设计—一榀框架计算书(整理后)
南通大学杏林学院本科毕业论文题瑞地事业发展有限公司综合楼设计目作者：姚梦娴专业：土木工程班级：土木077(杏)指导教师：赵玉新原创性声明本人声明：所呈交的论文是本人在导师指导下进行的研究工作。
除了文中特别加以标注和致谢的地方外，论文中不包含其他人已发表或撰写过的研究成果。
参与同一工作的其他同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
签名：日期：本论文使用授权说明本人完全了解南通大学有关保留、使用学位论文的规定，即：学校有权保留论文及送交论文复印件，允许论文被查阅和借阅；学校可以公布论文的全部或部分内容。
（保密的论文在解密后应遵守此规定）学生签名：指导教师签名：日期：南通大学建筑工程学院2011年06月目录摘要 1 ABSTRACT 21工程设计基本资料及计算参数11.1工程设计资料11.1.1工程概况及地质报告11.1.2构造做法11.2基本(材料)参数取用及设置依据21.3结构平面布置31.3.1框架梁柱截面尺寸确定41.4楼板荷载（参数）71.4.1楼板恒荷载与活荷载计算确定71.5荷载(作用)计算及计算简图91.5.1竖向荷载作用下的计算简图(恒荷载、活荷载、重力代表值)101.5.2水平荷载作用下的计算简图(风荷载、水平地震作用) 501.6横向框架在水平荷载作用下的位移计算 601.6.1横向框架在风荷载作用下的位移计算 601.6.2横向框架在水平地震作用下的位移计算 62 2内力计算与内力组合 642.1横向框架在竖向荷载作用下的内力计算 642.1.1恒荷载内力计算642.1.2活荷载内力计算 762.1.3重力荷载代表值内力计算 872.2横向框架在水平荷载作用下的内力计算 972.2.1风荷载荷载内力计算 972.2.2水平地震作用内力计算 1042.3 ⑨轴横向框架内力组合1102.3.1一般规定 1102.3.2框架梁的内力组合1122.3.3框架柱的内力组合1303结构截面配筋设计 1473.1框架梁截面设计 1473.1.1框架梁非抗震截面设计 1473.1.3框架梁抗震截面设计 1523.2框架柱截面设计 1673.1.1框架柱非抗震截面设计 1673.1.3框架柱抗震截面设计 1673.3楼板配筋计算 1903.2楼梯配筋计算 1973.2桩基配筋计算 199 4手算与PKPM电算结果对比 2054.1恒荷载与恒荷载作用下内力对比 2054.2活荷载与活荷载作用下内力对比 213 5施工方案设计 221参考文献 225致谢 2261.工程设计基本资料及计算参数1.1工程设计资料1.1.1 工程概况扬州市瑞地事业发展有限公司综合楼设计，采用现浇混凝土框架结构，主体结构为六层，1-6层得建筑层高分别为3.9m、3.6m、3.6m、3.6m、3.6m、3.6m。
毕业设计—一榀框架计算书(整理后)
南通大学杏林学院本科毕业论文题瑞地事业发展有限公司综合楼设计目作者：姚梦娴专业：土木工程班级：土木077(杏)指导教师：赵玉新原创性声明本人声明：所呈交的论文是本人在导师指导下进行的研究工作。
除了文中特别加以标注和致谢的地方外，论文中不包含其他人已发表或撰写过的研究成果。
参与同一工作的其他同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
签名：日期：本论文使用授权说明本人完全了解南通大学有关保留、使用学位论文的规定，即：学校有权保留论文及送交论文复印件，允许论文被查阅和借阅；学校可以公布论文的全部或部分内容。
（保密的论文在解密后应遵守此规定）学生签名：指导教师签名：日期：南通大学建筑工程学院2011年06月目录摘要 1 ABSTRACT 21工程设计基本资料及计算参数11.1工程设计资料11.1.1工程概况及地质报告11.1.2构造做法11.2基本(材料)参数取用及设置依据21.3结构平面布置31.3.1框架梁柱截面尺寸确定41.4楼板荷载（参数）71.4.1楼板恒荷载与活荷载计算确定71.5荷载(作用)计算及计算简图91.5.1竖向荷载作用下的计算简图(恒荷载、活荷载、重力代表值)101.5.2水平荷载作用下的计算简图(风荷载、水平地震作用) 501.6横向框架在水平荷载作用下的位移计算 601.6.1横向框架在风荷载作用下的位移计算 601.6.2横向框架在水平地震作用下的位移计算 62 2内力计算与内力组合 642.1横向框架在竖向荷载作用下的内力计算 642.1.1恒荷载内力计算642.1.2活荷载内力计算 762.1.3重力荷载代表值内力计算 872.2横向框架在水平荷载作用下的内力计算 972.2.1风荷载荷载内力计算 972.2.2水平地震作用内力计算 1042.3 ⑨轴横向框架内力组合1102.3.1一般规定 1102.3.2框架梁的内力组合1122.3.3框架柱的内力组合1303结构截面配筋设计 1473.1框架梁截面设计 1473.1.1框架梁非抗震截面设计 1473.1.3框架梁抗震截面设计 1523.2框架柱截面设计 1673.1.1框架柱非抗震截面设计 1673.1.3框架柱抗震截面设计 1673.3楼板配筋计算 1903.2楼梯配筋计算 1973.2桩基配筋计算 199 4手算与PKPM电算结果对比 2054.1恒荷载与恒荷载作用下内力对比 2054.2活荷载与活荷载作用下内力对比 213 5施工方案设计 221参考文献 225致谢 2261.工程设计基本资料及计算参数1.1工程设计资料1.1.1 工程概况扬州市瑞地事业发展有限公司综合楼设计，采用现浇混凝土框架结构，主体结构为六层，1-6层得建筑层高分别为3.9m、3.6m、3.6m、3.6m、3.6m、3.6m。
毕业设计一榀框架计算书
第一章设计依据------------------------------------------------21.1 工程名称----------------------------------------------2 1.2 工程概况----------------------------------------------2 1.3 工程地质情况------------------------------------------2 1.4 荷载及抗震设防要求------------------------------------2 1.5 材料强度等级------------------------------------------3 1.6 屋面、楼地面做法参见建筑施工图------------------------3 1.7 参考图集及规范----------------------------------------3 第二章结构布置及梁柱线刚度------------------------------------42.1 结构布置----------------------------------------------4 2.2 梁柱线刚度计算及框架计算简图确定----------------------4 第三章竖向荷载计算--------------------------------------------63.1 恒荷载标准值计算--------------------------------------6 3.2 活荷载标准值计算--------------------------------------8 3.3 竖向荷载下框架受荷总图--------------------------------8 第四章风荷载计算---------------------------------------------114.1 集中风荷载标准值--------------------------------------11 4.2 风荷载标准值作用下的内力计算-------------------------11 第五章竖向荷载作用下的内力计算和内力组合---------------------175.1 分层法原理--------------------------------------------17 5.2 分层法计算框架内力计算图示---------------------------18 5.3 计算框架各杆件内力（弯矩、剪力、轴力）---------------26 5.4 框架内力组合-----------------------------------------27 第六章框架梁柱截面设计---------------------------------------496.1 框架柱截面设计---------------------------------------50 6.2 框架梁截面设计---------------------------------------52 第七章基础计算-----------------------------------------------547.1 确定桩的规格------------------------------------------54第八章板的设计-----------------------------------------------588.1 荷载计算----------------------------------------------58 8.2 按弹性理论计算----------------------------------------58 第九章楼梯设计（T1）------------------------------------------609.1 结构布置与尺寸----------------------------------------60 9.2 楼梯板设计--------------------------------------------60 9.3 平台板设计--------------------------------------------61 9.4 平台梁设计--------------------------------------------62第一章设计依据1.1工程名称万丽小区5号楼1.2 工程概况建筑面积为 947.72m，主体九层，结构形式为钢筋混凝土框架结构，一层层高4.200m,二层层高3.600m，其余层层高3.000。
一榀框架结构计算 毕业设计
一榀框架结构计算毕业设计
在毕业设计中，一榀框架结构计算是一个重要的任务。
框架结构计算是指对一个建筑结构的各个组成部分进行静力学分析和计算，以确保其安全性和稳定性。
在进行框架结构计算时，首先需要确定结构的载荷情况，包括重力荷载、风荷载、地震荷载等。
接下来，根据结构的几何特征和材料属性，通过应力分析来确定结构中各个部位的应力和变形情况。
在计算框架结构时，常用的分析方法包括静力学方法和动力学方法。
静力学方法是指基于受力平衡条件和弹性本构关系进行计算，适用于结构的稳定和静力响应分析。
而动力学方法则考虑结构的动力响应，用于分析结构的地震响应和振动特性等。
在进行框架结构计算时，需要进行梁、柱、节点等构件的设计和计算。
梁的计算一般包括截面尺寸、受力状态、刚度等参数的确定。
柱的计算则需要考虑其承载能力和稳定性。
而节点的计算则关注于连接构件的稳固性和刚度。
在进行框架结构计算时，需要使用一些工程软件和计算工具来辅助分析。
常见的软件包括ANSYS、SAP2000、ETABS等，它们能够对框架结构进行模型建立、应力分析和稳定性计算等。
综上所述，一榀框架结构计算是毕业设计中的重要任务，需要进行载荷分析、弹性力学分析和构件计算等。
通过合理的计算和分析，能够保证框架结构的安全性和稳定性，为后续的建筑施工和使用提供可靠的依据。
一榀框架计算
一框架结构设计任务书1.1 工程概况：本工程为成都万达购物广场----成仁店，钢筋混凝土框架结构。
梁板柱均为现浇，建筑面积约为5750m2，宽27米，长为45米，建筑方案确定。
建筑分类为乙类公共类建筑，二类场地，抗震等级三级。
图1-1 计算平面简图1.2 设计资料1）气象条件：基本风压3155KN/m22）抗震设防：设防烈度7度3）屋面做法：20厚水泥砂浆面层一层油毡隔离层40厚挤塑聚苯板保温层15厚高分子防水卷材20厚1:3水泥砂浆找平1:6水泥焦渣1%找坡层，最薄处30厚120厚现浇钢筋混凝土板粉底4）楼面做法：8~13厚铺地砖面层100厚钢筋砼楼板吊顶1.3设计内容1)确定梁柱截面尺寸及框架计算简图2)荷载计算3)框架纵横向侧移计算；4)框架在水平及竖向力作用下的内力分析；5)内力组合及截面设计；6)节点验算。
二 框架结构布置及结构计算简图确定2.1 梁柱截面的确定通过查阅规范，知抗震等级为3级，允许轴压比为[μ]=0.85由经验知n=12~14kn/m 2 取n=13kn/m 2拟定轴向压力设计值 N=n •A=13kn/m 2×81m 2×5=5265KN拟定柱的混凝土等级为C30，f c =14.3N/mm 2 柱子尺寸拟定700mm ×700mmμ= c f s N A =52650.0143700700⨯⨯=0.75<[μ]=0.85 满足初步确定截面尺寸如下：柱：b ×h=700mm ×700mm梁（BC 跨、CE 、EF 跨）=L/12=9000/12=750mm 取h=800mm ，b=400mm纵梁=L/12=9000/15=600mm 取h=600mm ，b=300mm现浇板厚取h=120mm2.2 结构计算简图结构计算简图如下：图2-1结构计算简图图2-2平面计算简图三荷载计算：3.1恒载标准值计算1）①屋面板恒荷载标准值20厚1:3水泥砂浆面层0.02×20=0.4 KN/M 2 一层油毡隔离层0.05 KN/M 2 40厚挤塑苯板保温层0.04×0.5 =0.02 KN/M 2 15厚高分子防水卷材0.04KN/M 2 20厚1:3水泥砂浆找平0.02×20 =0.4 KN/M 2 1:6水泥渣1%找坡层最薄处30厚（0.03+0.045）/2×14=0.525 KN/M 2 120厚现浇钢筋混凝土板0.12×25=3 KN/M 2 12厚板底抹灰0.012×20=0.24 KN/M 2 合计 4.675KN/M 2屋面板传递给边柱的集中荷载： 4.675×1.5×9=63KN中柱的集中荷载： 4.675×3×9=126.23KN②屋顶次梁恒载标准值单向板传给次梁的荷载 4.675×3=14.025 KN/M 次梁自重0.3×(0.6-0.12)) ×25=3.6 KN/M 次梁粉刷（0.6-0.12）×0.02×17×2=0.326 KN/M 合计18 KN/M图3-1 次梁计算单元及板传力图③屋顶框架梁所受恒荷载标准值次梁传给框架梁恒荷载18×9=162KN④屋顶框架梁重量梁自重：0.4×﹙0.8-0.12﹚×25=6.8KN/M粉刷：﹙0.8-0.12﹚×0.02×17×2=0.46KN/M 合计7.26KN/M 2）①楼面板恒载标准值8~13厚铺地砖面层0.6 KN/M 2 20厚1:2水泥砂浆结合层0.02×20=0.4 KN/M 2 120厚钢筋砼楼板0.12×25=3 KN/M 2 石膏板吊顶0.2 KN/M 2合计 4.2 KN/M 2楼面板传递给边柱的集中荷载： 4.2×1.5×9=56.7KN中柱的集中荷载： 4.2×3×9=113.4KN②2~5层纵向次梁恒载标准值计算简图见图3楼面单向板传给纵向次梁恒荷载 4.2×3=12.6 KN/M 次梁自重0.3×（0.6-0.12）×25=3.6KN/M 合计16.2 KN/M③2~5层框架梁所受恒荷载标准值次梁传递给框架梁恒荷载16.2×9≈150 KN③2~5层框架梁恒载标准值框架梁自重0.4×（0.8-0.12）×25=6.8 KN/M 3）四层建在所取一榀框架梁上的填充墙恒荷载标准值墙自重0.2×（3.3-0.8）×10.3≈5.2KN/M 粉刷（3.3-0.8）×0.02×17×2=1.7KN/M 合计取（因为有构造柱取大点）7.2KN/M4）柱自重标准值1~3层柱自重：0.7×0.7×（4.2－0.12）×25＝49.98KN大理石贴面：0.5×4×0.7×4.2＝5.88KN 合计55.86KN 4~5层柱自重：0.7×0.7×（3.3-0.12）×25＝38.96KN大理石贴面：0.5×4×0.7×3.3＝4.62KN合计43.58KN5）外墙自重标准值5层外墙作用在边柱的集中荷载墙自重：0.2×（3.3-0.12）×10.3×（9-07）=54.37KN粉刷：2×0.02×（3.3-0.12）×17（9-0.7）=17.95KN合计72.32KN4层玻璃幕墙作用在边柱的集中荷载玻璃幕墙自重： 1.5kn/m2×（9-0.7）×（3.3-0.12）=26.15KN2~3层外墙作用在边柱的集中荷载墙自重：0.2×（4.2-0.12）×10.3×（9-07）=69.76KN粉刷：2×0.02×（4.2-0.12）×17（9-0.7）=23.03KN合计92.79KN3.2活荷载标准值计算1）①屋面板活荷载标准值（不上人）：0.5KN/M²②顶层次梁受板传递的活荷载标准值（计算简图见图2）0.5×3=1.5KN/M③框架梁受次梁传递的活荷载标准值1.5×9=13.5KN④屋面板传递给边柱的集中荷载：0.5×1.5×9=6.75KN中柱的集中荷载：0.5×3×9=13.5KN2）①5层楼面板活荷载标准值：5KN/M²②5层次梁受板传递的活荷载标准值（计算简图见图3）5×3=15KN/M③框架梁受次梁传递的活荷载标准值15×9=135KN④5层面板传递给边柱的集中荷载：5×1.5×9=67.5KN中柱的集中荷载：5×3×9=135KN3）①4层楼面板活荷载标准值： 2.5KN/M²②4层次梁受板传递的活荷载标准值（计算简图见图3）2.5×3=7.5KN/M③框架梁受次梁传递的活荷载标准值7.5×9=67.5KN④屋面板传递给边柱的集中荷载： 2.5×1.5×9=33.75KN中柱的集中荷载： 2.5×3×9=67.5KN4）①2~3层楼面板活荷载标准值： 3.5KN/M²②2~3层次梁受板传递的活荷载标准值（计算简图见图3）3.5×3=10.5KN/M③框架梁受次梁传递的活荷载标准值10.5×9=94.5KN④屋面板传递给边柱的集中荷载： 3.5×1.5×9=47.25KN中柱的集中荷载： 3.5×3×9=94.5KN四 内力计算4.1 恒荷载作用下的内力计算刚度计算梁线刚度： 截面的惯性矩 I b0= 312bh = 340080012⨯=17×109mm 4考虑现浇楼板对框架梁截面惯性矩的影响，中框架梁取 I 中=2I b0 边框架取 I 边=1.5I b0i 边跨梁= 91.517109000⨯⨯E =28×105E i 中跨梁= 9217109000⨯⨯E=38×105E柱线刚度： 截面的惯性矩 I C =312bh =370070012⨯=20×109mm 4i 4~5层柱= 92010 3300⨯E =60×105Ei 1~3层柱= 92010 4200⨯E =48×105E取105E 值作为基准值1，算得各杆件相对线刚度(见下图)图4-1 梁柱相对线刚度图图4-2 恒载作用下的计算简图由于分布荷载在梁汇总产生的内力远小于集中荷载，所以将梁的分布荷载近似等效为作用在次梁处的集中荷载，以便于计算。
一榀框架毕业设计方案手算书
一榀框架毕业设计方案手算书XX大学毕业设计（论文）计算书题目“xxxx”教学楼建筑结构设计学院建工学院专业土木工程班级xxxx 学号xxx 学生姓名xxx 指导教师xxxxxx年 xx月xx日 xxxx教务处制背景：毕业设计是土木工程专业学生增强实践操作能力培养的不可或缺的重要的环节，并且也是联系课堂所学理论知识和工作的桥梁。
我选的毕业设计是xx地区的教学楼设计，包括建筑设计和结构设计两个部分。
以结构设计为主线，即以结构选型与布置、选取计算模型与结构内力分析、构件设计与构造、施工图绘制为主线，将所学的三大力学知识、地基与基础工程、混凝土设计等知识有机的联系起来，达到教学、巩固的目的。
教学楼的设计是在普通的技术条件下的生态型、环保型、安全型建筑，结合现有的经济和技术发展水平，在有限的投资情况下，尽量采用低端技术来达到扬长避短的目的。
利用中国现有的先进技术和优势，又改进现代所存在的不足，着重在做好建筑结构设计之余，考虑到将本建筑设计为一个低能耗、少污染、安全、健康舒适的绿色建筑。
另外，教学楼设计主要还是应该考虑学生的安全，必须达到安全的抗震设计要求。
结合考虑到xx的实际，xx土地稀少，此外xx质极差（地下五十米都是淤泥），基本采用混凝土灌注桩，这样也为建筑施工增加不少难度。
再则，xx地区夏季的台风不容小视，这就要多考虑建筑设计，从经济角度上讲，一般教学楼都采用框架结构，房间布置灵活，空间也较大，底层可以作为停车场，也可以摆放教学运动器材。
学生是祖国的未来，必然要保障学生的生产、学习期间的安全，此外抗震强度也要加强一级，加大安全保障。
意义：1.做设计前，我们需要到图书馆查找很多资料，包括环境、地质，还要在期刊上翻译阅读论文，达到增强我们信息检索能力。
2.大学期间学的很多的课程就及时的派上用场：结构力学，材料力学，土木工程材料，土力学与基础，房屋抗震，混凝土结构设计原理，混凝土设计等都需要拿来重新复习、认识，巩固大学四年学到的知识。
框架结构一榀框架手算计算书讲解
某培训中心综合楼计算书1 工程概况拟建5层培训中心,建筑面积4500m 2,拟建房屋所在地的设防参数，基本雪压S 0=0.3kN ·m 2,基本风压ω0=0.45kN ·m 2地面粗糙度为B 类。
2 结构布置及计算简图主体5层,首层高度3.6m,标准层3.3m,局部突出屋面的塔楼为电梯机房层高3.0m,外墙填充墙采用300mm,空心砖砌筑,内墙为200mm 的空心砖填充,屋面采用130mm ，楼板采用100mm 现浇混凝土板,梁高度按梁跨度的1/12～1/8估算,且梁的净跨与截面高度之比不宜小于4,梁截面宽度可取梁高的1/2～1/3,梁宽同时不宜小于1/2柱宽,且不应小于250mm,柱截面尺寸可由A c ≥cN f N][μ 确定本地区为四级抗震,所以8.0=c μ,各层重力荷载近似值取13kN ·m -2,边柱及中柱负载面积分别为7.8 6.9226.91⨯÷=m 2和7.8(6.92 2.72)37.44⨯÷+÷=m 2.柱采用C35的混凝土（f c =16.7N ·mm 2，f t =1.57N ·mm 2）第一层柱截面 边柱 A C =31.326.91131051702810.816.7⨯⨯⨯⨯=⨯mm 2 中柱 A C =31.2537.44131052276950.816.7⨯⨯⨯⨯=⨯mm 2 如取正方形,则边柱及中柱截面高度分别为339mm 和399mm 。
由上述计算结果并综合其它因素，本设计取值如下：1层: 600mm ×600mm ； 2～5层:500mm ×500mm表1 梁截面尺寸(mm)及各层混凝土等级强度1 3.60.45 2.2 1.10.1 5.05h m =++--=。
图1 结构平面布置图图2 建筑平面图40厚刚性防水细石砼保护层图3 剖面图6.9m 2.7m 6.9m（a ） 横向框架 （b ）纵向框架图4 框架结构计算简图3 重力荷载计算3.1 屋面及楼面的永久荷载标准值40mm 刚性防水细石砼内配φ4@200钢筋网 25×0.04=1.0 kN ·m -2 20mm1:3水泥砂浆找平层 20×0.02=0.4 kN ·m -250mm炉渣找坡2% 12×0.05=0.6 kN·m-2三毡四油防水层 0.4 kN·m-2100mm钢筋混凝土板 0.1×25=2.5 kN·m-2V型轻钢龙骨吊顶 0.25 kN·m-2合计 5.15 kN·m-21～5层楼面:瓷砖地面 0.55 kN·m-260mm浮石珍珠岩混凝土隔声层 5×0.06=0.3 kN·m-2100mm混凝土楼板 0.10×25=2.5 kN·m-2V型轻钢龙骨吊顶 0.25 kN·m-2合计 3.6 kN·m-23.2 屋面及楼面可变荷载标准值上人屋面均布活荷载标准值 2.0 kN·m-2楼面活荷载标准值 2.0 kN·m-2电梯机房楼面活荷载标准值 7.0 kN·m-2屋面雪荷载标准值 0.3 kN·m-23.3 墙重力荷载计算外墙:墙体为300mm粘土空心砖，外墙面贴瓷砖。
一榀框架计算-内力计算
第8章 一榀框架计算8.7框架内力计算框架结构承受的荷载主要有恒载、活载、风荷载、地震作用。
其中恒载、活载为竖向荷载,风荷载和地震为水平作用。
手算多层多跨框架结构的内力和侧移时，采用近似方法。
求竖向荷载作用下的内力采用分层法，求水平荷载作用下的内力采用反弯点法、D 值法。
在计算各项荷载作用下的效应时,一般按标准值进行计算，然后进行荷载效应组合。
8.7.2框架内力计算1。
恒载作用下的框架内力 (1）计算简图将图8-12（a ）中梁上梯形荷载折算为均布荷载。
其中a=1。
8m ，l=6.9m ，=1800/69000.26a α==,顶层梯形荷载折算为均布荷载值:232312+=120.26+0.2621.31=18.8kN m q αα-⨯-⨯⨯（）（），顶层总均布荷载为18.8+4.74=23.54kN m 。
其他层计算方法同顶层，计算值为21.63kN m 。
中间跨只作用有均布荷载,不需折算。
由于该框架为对称结构,取框架的一半进行简化计算,计算简图见8-19。
（2）弯矩分配系数节点A 1:101044 1.18 4.72A A A A S i ==⨯=111144 1.33 5.32A B A B S i ==⨯=12120.940.94 1.61 5.796A A A A S i =⨯=⨯⨯=()0.622 1.3330.84415.836AS =++=∑1010 4.720.29815.836A A A A AS S μ===∑图8-19 恒载作用下计算简图（括号内数值为梁柱相对线刚度）1111 5.320.33615.836A B A B AS S μ===∑1212 5.7960.36615.836A A A A AS S μ===∑ 节点B 1:11112 1.12 2.24B D B D S i ==⨯=18.076BS =∑1111 5.320.29418.076B A B A BS S μ===∑1010 4.720.32118.076B B B B BS S μ===∑ 1212 5.7960.32118.076B B B B BS S μ===∑1111 2.240.12418.076B D B D BS S μ===∑节点A 2:()210.94 1.610.4170.94 1.610.776 1.33A A μ⨯⨯==⨯⨯++230.940.7760.20113.91A A μ⨯⨯==224 1.330.38213.91A B μ⨯==节点B 2:224 1.330.3294 1.330.94 1.61+0.940.7762 1.12B A μ⨯==⨯+⨯⨯⨯⨯+⨯210.94 1.610.35916.15B B μ⨯⨯==212 1.120.13916.15B C μ⨯==230.940.7760.17316.15B B μ⨯⨯==节点A 3 、A 4、A 5与A 2相同B 3、B 4、B 5与B 2相同。
土木工程毕业设计手算书
土木工程毕业设计手算书目录第一节结构布置及计算简图．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 第二节荷载统计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 第三节迭代法计算竖向荷载作用下的结构内力．．．．．．．．．．．20 第四节水平荷载计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．351.水平风荷载的内力计算．．．．．．．．．．．．．．．．．．．．．．．．．．352.地震荷载的计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 第四节内力计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．57 第六节构件截面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．741、框架梁截面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．742、框架柱截面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．81 第七节基础设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．100 附：设计心得．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．105 致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．107结构设计第一节结构布置及计算简图1.1 设计资料(1)、工程名称：某框架商住楼一榀框架(2)、工程概况：建筑总高28.2m，共9层，室内外高差为0.45m，底层高4.2m，其余各层高3.0m，具体情况可参见结构平面布置图。
(3)、温度：夏季月平均气温33摄氏度，最高气温40摄氏度，冬季月平均气温10摄氏度，最低气温－2摄氏度。
(4)、拟建地的基本雪压S o=0.45N/m2,基本风压W0＝0.35 N/m2，地面粗糙度为B类。
(5)、最大的冻土深度为：0.8m。
一榀框架结构设计手算+电算
一榀框架结构设计手算+电算前言毕业设计是学生在毕业之前在专业知识上面的一次检验，是学生从学校学习到工作岗位的过渡，在毕业设计阶段，要求要学会综合应用以前大学四年学到的专业课程，还有必要的设计规范和施工图集。
通过学习、研究与实践，使理论深化、知识拓宽、专业技能延伸。
通过毕业设计的实践，使学生能够深刻理解框架结构体系的布置特点、结构传力途径以及计算简图的确定方法，掌握风荷载及地震作用的计算方法、框架结构内力与位移计算的实用方法；掌握现浇多层框架结构的抗震概念设计，框架的截面设计原理、抗震构造要求及地基基础的设计方法；熟练阅读工程地质报告，熟悉施工图的内容、工作步骤及表达方法，培养学生综合运用所学专业知识来分析和解决实际工程问题的能力。
本次设计要求布图合理，图线清晰，尺寸齐全，注文工整，能最大程度的表达设计意图，符合国家制图标准及有关设计规范的规定。
结构设计计算书要求方法合理，计算正确，排版工整，逻辑通顺。
由于时间和水平有限，不足之处，请各位专家、老师给予批评指正。
目录第1章设计资料 (1)1.1工程概况 (1)1.2工程地质条件 (1)1.3气象资料 (2)1.4抗震设防烈度 (2)第2章结构布置及计算简图 (3)2.1材料 (3)2.2结构平面布置 (3)2.2.1结构平面布置 (3)2.3框架梁截面尺寸初步估算 (4)2.3.1横向框架尺寸 (4)2.3.2 纵向框架梁尺寸 (5)2.3.3纵向次梁 (5)2.3.4卫生间纵向次梁 (5)2.3.5框架柱截面估算 (6)第3章现浇楼板设计 (8)3.1现浇楼板计算 (8)3.1.1恒荷载 (8)3.1.2 活荷载 (9)3.2现浇楼板配筋计算 (9)3.2.1A区格板配筋计算 (10)第4章荷载计算 (12)4.1横向框架在竖向荷载作用下的内力计算 (12)4.1.1横向框架在恒荷载作用下的计算简图 (12)4.1.2横向框架在活荷载作用下的计算简图 (30)第5章内力计算 (37)5.1横向框架在恒荷载作用下的内力计算 (37)5.1.1 用二次弯矩分配法计算弯矩 (37)5.1.2绘制内力图 (40)5.2横向框架在活荷载作用下的内力计算 (47)5.2.1用二次弯矩分配法计算弯矩 (47)5.2.2绘制内力图 (47)5.3横向框架在重力荷载作用下的内力计算 (55)5.3.1 基本参数 (55)5.3.2 各层楼面处集中风荷载标准值计算 (55)5.3.3 风恒载作用下的计算简图 (55)5.3.4风恒载作用下框架柱侧移钢度D计算 (56)5.3.5 风恒载作用下的侧移验算 (58)5.3.6风恒载作用下的框架内力计算 (58)5.3.7横向框架在风荷载作用下的内力图 (62)第6章横向框架梁柱内力组合及截面设计 (67)6.1横向框架内力组合 (67)6.1.1内力换算和梁端负弯矩调幅 (67)6.1.2 弯矩调幅 (67)6.1.3非抗震设计时的基本组合 (68)6.1.4 荷载效应准永久组合 (71)6.2 框架柱内力组合 (71)6.2.1非抗震设计时的基本组合 (71)6.2.2荷载效应的准永久组合 (74)6.3框架梁柱截面设计 (75)6.3.1框架梁非抗震截面设计 (75)6.3.2裂缝验算 (76)6.3.3框架柱截面设计 (77)第7章双跑平行现浇板式楼梯设计 (80)7.1 楼梯梯段斜板设计 (80)7.1.1确定斜板厚度 (80)7.1.2荷恒载计算 (80)7.1.3 平台板设计 (81)7.1.4平台梁设计 (82)第8章独立基础设计 (85)8.1设计资料 (85)8.2基础计算 (85)8.2.1计算简图 (85)8.2.2确定基底面积和基础高度 (85)8.2.3 受冲切验算 (87)第9章电算部分 (88)9.1各层梁柱截面尺寸图 (88)9.1.1首层梁柱截面尺寸图 (88)9.1.2标准层梁柱截面尺寸图 (88)9.1.3 屋顶梁柱截面尺寸图 (89)9.2板的厚度图 (89)9.2.1首层板的厚度图 (89)9.2.2标准层板的厚度图 (89)9.2.3屋面板的厚度图 (90)9.3各层荷载图 (90)9.3.1首层荷载图 (91)9.3.2第二层荷载图 (92)9.3.3第三层荷载图 (93)9.3.4屋面层荷载图 (94)9.4楼层组装图 (95)9.5SATEWE中参数修正 (95)9.5.1总信息 (96)9.5.2风荷载信息 (96)9.5.3地震信息 (97)9.5.4活载信息 (97)9.5.5调整信息 (98)9.5.6设计信息 (98)9.5.7配筋信息 (99)9.5.8荷载组合信息 (99)9.6混凝土构件配筋及钢构件应力比简图 (100)9.6.1第一层混凝土构件配筋及钢构件应力比简图 (100)9.6.2第二层混凝土构件配筋及钢构件应力比简图 (101)9.6.3第三层混凝土构件配筋及钢构件应力比简图 (102)9.6.4第四层混凝土构件配筋及钢构件应力比简图 (103)9.7底层柱、柱墙最大内力组合图 (104)9.8板裂缝宽度图 (105)9.8.1第一层现浇板板裂缝 (105)9.8.2第二层现浇板板裂缝 (106)9.8.3第三层现浇板板裂缝 (107)9.8.4第四层现浇板板裂缝 (108)9.9板挠度图 (109)9.9第一层现浇板挠度图 (109)9.9第二层现浇板挠度图 (110)9.9第三层现浇板挠度图 (111)9.9第四层现浇板挠度图 (112)9.10梁的挠度图 (113)9.10.1第一层梁弹性挠度 (113)9.10.2第二层梁弹性挠度 (114)9.10.3第三层梁弹性挠度 (115)9.10.4第四层梁弹性挠度 (116)9.11梁的裂缝图 (117)9.11.1第一层梁裂缝图 (117)9.11.2第二层梁裂缝图 (118)9.11.3第三层梁裂缝图 (119)9.11.4第四层梁裂缝图 (120)9.12LTCAD计算结果文件 (121)9.13JCCAD计算结果文件 (124)9.14周期、地震力与振型输出文件 (183)9.15SATWE位移输出文件 (195)9.16建筑结构的总信息 (204)结论 (218)致谢 (219)参考资料 (220)第1章设计资料1.1工程概况本办公楼位于四川绵阳市，采用用钢筋混凝土框架结构体系，修建层数为四，建筑面积约为2800 m2。
一榀框架计算(土木工程毕业设计手算全过程)
合计
92.79KN
3.2 活荷载标准值计算 1）①屋面板活荷载标准值（不上人）：
0.5KN/M²
②顶层次梁受板传递的活荷载标准值（计算简图见图 2） 0.5×3=1.5KN/M
③框架梁受次梁传递的活荷载标准值
1.5×9=13.5KN
④屋面板传递给边柱的集中荷载： 中柱的集中荷载：
0.5×1.5×9=6.75KN 0.5×3×9=13.5KN
图 4-4 恒载弯矩分配图
在竖向荷载作用下，梁端截面有较大的负弯矩，设计时应进行弯矩调幅，降低负 弯矩，以减少配筋面积。对于现浇框架，支座弯矩调幅系数为 0.85（在内力组合 的表中进行梁端调幅计算）
图 4-5 恒载作用下的框架弯矩图（等效为集中荷载时）
楼 层 AB 跨
荷载引起的弯矩 BC 跨
VA
VB
VB
VC
表 4-1 恒载作用下内力
CD 跨
VC
VD
AB 跨 VA
弯矩引起的内力
BC 跨 CD 跨
VB
VB VC VC
VD
顶 层 194.67 -194.67 194.67 -194.67 194.67 -194.67 -16.52 -16.52 0 0 16.52 16.52
5
180.6 -180.6 180.6 -180.6 180.6 -180.6 -6.07 -6.07 0 0 6.07 6.07
0.6 KN/M 2 0.02×20=0.4 KN/M 2
0.12×25=3 KN/M 2 0.2 KN/M 2 4.2 KN/M 2
楼面板传递给边柱的集中荷载： 中柱的集中荷载：
4.2×1.5×9=56.7KN 4.2×3×9=113.4KN
一榀框架计算(带基础)
结构计算书设计资料1 设计资料（1）工程名称：大学某教学楼。
（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为6.6m×6.3m。
（3）工程概况：建筑物类别为乙类，建筑层数3层，层高3.6m，室内外高差450mm，女儿墙高600mm，建筑高度11.85m。
（4）基本风压：0.45 kN/ m2，地面粗糙度为C类。
（5）材料选用：钢筋：梁、柱中的纵向钢筋采用HRB400，板中钢筋和箍筋采用HPB300；基础中除分布钢筋和箍筋采用HPB300外，其余钢筋采用HRB400。
混凝土：采用C35混凝土，f c=16.7N/mm2墙体：采用加气混凝土砌块，重度Ƴ=5.5 kN/m3；窗：铝合金窗，Ƴ=0.35 kN/m3；（6）墙体厚度：内墙厚200mm，外墙厚250mm。
（7）楼板厚度取120mm（8）采用柱下独立基础，并在墙体下方砌筑毛石条形基础。
结构平面布置图如图1所示。
图1 结构平面布置图2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度h=l/12，截面宽度b=(1/3~1/2)h，本结构中取：纵向连系梁：b=250mm h=500mm横向AB、CD跨框架梁：b=250mm h=550mm横向BC跨框架梁：b=250mm h=400mm次梁：b=200mm h=400mm2.2 柱截面尺寸估算框架柱的截面尺寸b c=(1/18~1/12)H i，h c=(1~2)b c，H i为第i层层高。
本结构中层高为3.6m，故b c=（200~300）mm。
框架柱截面尺寸还应根据公式估算，式中：N=(1.2~1.4)N v，N v=负荷面积*（12~14）kN/m2*层数，为轴压比，本方案不考虑抗震设防，轴压比不大于1.05，为减少配筋，依据经验取为0.9。
仅估算底层柱，本结构中，边柱和中柱负荷面积分别为（6.3*3.3）m2，（6.3*4.95）m2，层数为3层。
C30混凝土，f c=16.7N/mm2边柱中柱取柱截面为正方形，则边柱、中柱截面分别为285mm*285mm、350mm*350mm，考虑到施工、计算简便以及安全因素，各柱截面尺寸从底层到顶层均取为500 mm*500 mm。
建筑毕业设计一榀框架计算全过程
__________________________________________________摘要本毕业设计的课题是湖南中南大学办公楼。
根据学校布局需要的规划，解决办公建筑紧张等问题，在满足办公的需要的同时也为了改善和丰富校内景观，拟在校内中心地段新建一教学办公建筑。
该建筑为五层，底层层高4.2米，上部层高为3.6米。
本建筑为公共建筑，要满足办公的需要。
因此要明确重要使用部分、辅助使用部分之间的关系，做到功能分区明确，流线组织合理，空间尺寸恰当，满足《建筑设计防火规范》。
教学办公楼在建筑设计时力求体形简洁明快，外立面主要处理好入口、窗型及外墙涂料色彩的对比，满足中小型办公建筑的设计原则：使用、经济、美观。
在结构设计方面该综合楼采用现浇钢筋混凝土框架结构，墙体均为非承重墙（楼梯间除外）；楼梯采用现浇混凝土板式楼梯；基础采用独立基础。
关键词：办公楼；建筑设计；结构设计。
ABSTRACTThe graduatioN desigN issues are Central South University buildiNg. AccordiNg to the plan layout of school Network, in order to slove the problems of office buildings shopping inconvenient, satisfy the Needs in commercial office at the same time to improve and enrich school landscape, a new office building is going to be built. Thebuilding five layers, the hitht of bottom layer is 4.5m, the hight of upper layers are 3.6m。
建筑毕业设计一榀框架计算全过程
湖南科技大学本科毕业生（论文）摘要本毕业设计的课题是湖南中南大学办公楼。
根据学校布局需要的规划，解决办公建筑紧张等问题，在满足办公的需要的同时也为了改善和丰富校内景观，拟在校内中心地段新建一教学办公建筑。
该建筑为五层，底层层高4.2米，上部层高为3.6米。
本建筑为公共建筑，要满足办公的需要。
因此要明确重要使用部分、辅助使用部分之间的关系，做到功能分区明确，流线组织合理，空间尺寸恰当，满足《建筑设计防火规范》。
教学办公楼在建筑设计时力求体形简洁明快，外立面主要处理好入口、窗型及外墙涂料色彩的对比，满足中小型办公建筑的设计原则：使用、经济、美观。
在结构设计方面该综合楼采用现浇钢筋混凝土框架结构，墙体均为非承重墙（楼梯间除外）；楼梯采用现浇混凝土板式楼梯；基础采用独立基础。
关键词：办公楼；建筑设计；结构设计。
湖南科技大学本科毕业生（论文）ABSTRACTThe graduatioN desigN issues are Central South University buildiNg. AccordiNg to the plan layout of school Network, in order to slove the problems of office buildings shopping inconvenient, satisfy the Needs in commercial office at the same time to improve and enrich school landscape, a new office building is going to be built. Thebuilding five layers, the hitht of bottom layer is 4.5m, the hight of upper layers are 3.6m。
.As a public building ,it should satisfy the working needs . Therefore, we should know the relationship among the most imporstaNt part ,the assist part and the traffic part. The building should has a obvious function, a convinent traffic , and a clear area, all of these are in order to satify the standard of architectural design. So the trafic shoud be convinient .and use of the relationship between transport links, functional area clear, streamline organization reasonable size of space, and satisfy the code for fire protection design of buildings. Central South University building in architectural design to form when is concise and lively, maiNly deal with eNtraNce facade, wiNdow aNd wall paiNt color coNtrast, satisfy the design principle of small office buildings, use, economy, beautiful.IN the structural design of the building adopts cast-in-situ reinforced concrete frame, wall are the main wall (stairwells except), Stair adopts cast-in-situ concrete board stairs, Foundation adopt independent foundation.Keywords：Office building ；Architectural design ；Structure design目录第一章前言 (1)第二章建筑设计 (2)2.1 设计资料 (2)2.1.1 建筑规模 (2)2.1.2 结构形式 (2)2.1.3 使用要求 (2)2.2 平面设计 (2)2.2.1 房屋设计 (2)2.2.2 防火设计 (3)2.2.3 体型和立面设计 (3)第三章结构设计 (4)3.1设计资料 (4)3.2 结构计算书 (5)3.2.1 结构布置及结构选型 (5)3.2.2确定框架计算简图： (7)3.2.3恒荷载及内力分析 (10)3.2.4 活荷载及其内力分析 (16)3.2.5 风荷载及其内力分析 (21)3.2.6 内力组合 (26)3.2.7 截面设计 (35)3.2.8 基础设计 (41)第四章施工组织设计 (44)4.1工程概况 (44)4.1.1工程概况 (44)4.1.2工程自然环境及现场施工条件 (45)4.2施工部署 (45)4.2.1 工程主要指标 (45)4.2.2项目组织机构 (46)4.2.3确定施工方案 (46)4.2.4施工机械选择 (47)4.2.5劳动力安排计划 (47)4.2.6施工总平面布置 (47)4.2.7施工总进度计划 (47)4.3主要施工方法 (48)4.3.1工程施工测量 (48)4.3.2基础、地梁施工 (48)4.3.3主体工程施工 (50)4.3.4建筑装饰装修工程施工 (54)4.3.5屋面工程施工 (61)4.3.6外脚手架工程 (61)4.4施工技术措施 (61)4.4.1确保工程质量的组织技术措施 (61)4.4.2确保安全生产的技术组织措施 (62)4.4.3确保文明施工的组织技术措施 (64)4.4.4季节性施工措施 (66)第五章结论 (67)参考文献 (68)致谢 (69)湖南科技大学本科毕业生（论文）第一章前言毕业设计是学生在学完课程之后必须进行的最后一个实践性的教学环节，是对学生所学知识的一个综合检验。
土木工程毕业设计手算步骤
框架结构计算步骤1、主梁截面高度按梁跨度的1/12—1/8估算，次梁按跨度的1/18—1/12估算。
依据轴压比限值估算柱子截面2、框架侧移刚度的计算：先计算梁、柱的线刚度，然后计算各层横向框架侧移刚度（D值法），判断是否为规则框架（位移角是否满足规范要求）。
3、集中于各楼层标高处的重力荷载代表值计算：计算重力荷载代表值的公式为：G〔= G恒+ 0.5G活，形成“糖葫芦串”。
4、横向水平荷载（地震作用）作用下框架结构的内力和侧移计算（D值法），主要是各层柱端弯矩及剪力计算；梁端弯矩、剪力及柱轴力计算。
5、竖向荷载作用下框架结构的内力计算，采用分层法及弯矩分配法计算恒载作用下的梁端、柱端弯矩，另，梁端剪力可根据梁上竖向荷载引起的剪力与梁端弯矩引起的剪力相叠加而得。
柱轴力可由梁端剪力和节点集中力叠加得到。
6、横向框架内力组合，包括框架梁内力组合、框架柱内力组合：首先计算跨间最大弯矩并进行弯矩调幅（梁柱节点在理论计算中一般看作是绝对刚接，但实际的钢筋混凝土梁柱节点做不到完全刚接，更接近于刚接和铰接之间。
尤其是混凝土梁端开裂后，刚接的假定更是不太成立。
竖向荷载作用下，如果按照假定为刚接的理论计算值去设计，而实际做不到完全刚接，那么实质上是低估了跨中截面的实际弯矩值。
因此，可以考虑用梁端塑性调幅的方法来体现这一影响。
还有一个方面的考虑，梁端负弯矩钢筋都在梁顶部布置，如果数量过多，很难布置，混凝土也很难浇捣，施工质量没有保障。
适当的塑性调幅，相当于减少梁端负弯矩钢筋，增加梁跨中正弯矩钢筋，方便施工，保证质量。
弯矩调幅与抗震设计中的强柱弱梁无关，且只对竖向荷载作用下的内力进行调幅。
），然后进行框架梁的内力组合，最后进行梁端剪力的调整。
框架柱内力组合，取每层柱顶和柱底两个控制截面进行组合，组合后进行柱端弯矩调整。
7、框架结构抗震设计时候需要：“强剪弱弯”=调整梁端剪力和柱端剪力；“强柱弱梁”=调整柱端弯矩。
8、在算框架梁配筋计算中截面的弯矩设计值之前，是先要调幅，再把调幅后的M，V值进行内力组合，然后再把各种内力组合中的最大值提出来，进行截面设计，也就是你要问的“在框架梁配筋计算中截面的弯矩设计值”。
