常用低压电器_继电器、熔断器和低压隔离器

3 电磁式交流接触器的结构
灭弧系统
触点系统
(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
电磁系统
主触头接线柱
接触器外形
三对主触头
线圈接线柱
灭弧罩
结构示意图
接触器的工作原理
当接触器的励磁线圈通电后，在衔铁气隙处产生电磁吸力，使衔铁吸合。由于主触点支持件与衔铁固定在一起，衔铁吸合带动主触点也闭合，接通主电路。与此同时，衔铁还带动辅助触点动作，使动合触点闭合，动断触点断开。当线圈断电或电压显著降低时，电磁吸力消失或变小，衔铁在复位弹簧的作用下打开，使主、辅触点恢复到原来的状态，把电路切断。
(1) 电磁系统铁心
线圈
衔铁
(2) 触头系统
主触头
辅助触头
(3) 灭弧装臵主触头
磁吹线圈
灭弧罩
直流接触器
直流接触器与交流接触器的工作原理相同。结构也基本相同，不同之处是，铁心线圈通以直流电，不会产生涡流和磁滞损耗，所以不发热。为方便加工，铁心由整块软钢制成。为使线圈散热良好，通常将线圈绕制成长而薄的圆筒型，与铁心直接接触，易于散热。常用的直流接触器有：CZ0、CZ18等系列。
热继电器——常用型号说明
JR36系列热过载继电器主要适用于交流50Hz，额定绝缘电压至690V以下，电流至160A的电力系统中作为三相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品 CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的，其安装方式和安装尺寸与JR16B完全一样，是JR16B有替代产品。
热继电器——常用型号说明
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载及断相保护用。它具有差动机构和温度补偿动能，可与 CJX2系列交流接触器插接安装。

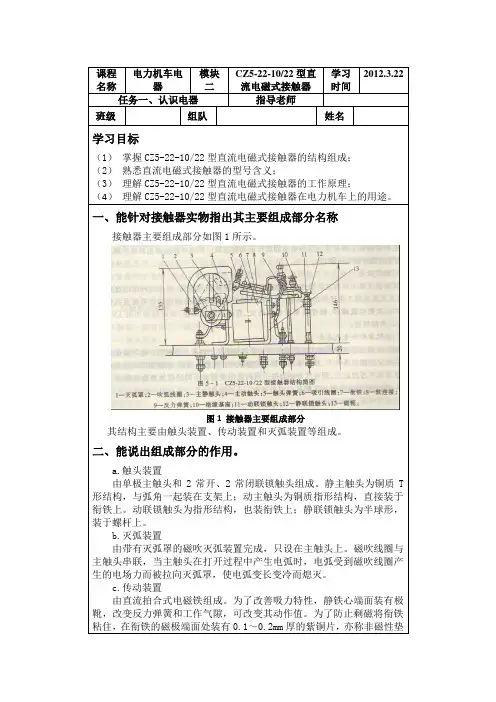

CZ5-22-1022型直流电磁式接触器

课程名称电力机车电器模块二CZ5-22-10/22型直流电磁式接触器学习时间2012.3.22 任务一、认识电器指导老师班级组队姓名学习目标（1）掌握CZ5-22-10/22型直流电磁式接触器的结构组成；（2）熟悉直流电磁式接触器的型号含义；（3）理解CZ5-22-10/22型直流电磁式接触器的工作原理；（4）理解CZ5-22-10/22型直流电磁式接触器在电力机车上的用途。

一、能针对接触器实物指出其主要组成部分名称接触器主要组成部分如图1所示。

图1 接触器主要组成部分其结构主要由触头装置、传动装置和灭弧装置等组成。

二、能说出组成部分的作用。

a.触头装置由单极主触头和2常开、2常闭联锁触头组成。

静主触头为铜质T 形结构，与弧角一起装在支架上；动主触头为铜质指形结构，直接装于衔铁上。

动联锁触头为指形结构，也装衔铁上；静联锁触头为半球形，装于螺杆上。

b.灭弧装置由带有灭弧罩的磁吹灭弧装置完成，只设在主触头上。

磁吹线圈与主触头串联，当主触头在打开过程中产生电弧时，电弧受到磁吹线圈产生的电场力而被拉向灭弧罩，使电弧变长变冷而熄灭。

c.传动装置由直流拍合式电磁铁组成。

为了改善吸力特性，静铁心端面装有极靴，改变反力弹簧和工作气隙，可改变其动作值。

为了防止剩磁将衔铁粘住，在衔铁的磁极端面处装有0.1～0.2mm厚的紫铜片，亦称非磁性垫片。

在铁心的磁极端面处一般还加装了极靴，以使直流接触器的吸力特性平坦，减少吸合时的冲击。

三、正确说出其型号的含义。

CZ5-22-10/22型接触器C-接触器；Z-直流；5-设计序号；22-派生代号；10/22-分子第一、二位分别表示常开和常闭主触头对数，分母第一、二位分别表示常开和常闭联锁触头对数。

四、清楚此接触器应用于机车上的作用用来控制调压开关伺服电动机电源和机车前照灯。

五、能理解此接触器的作用原理当吸引线圈通电时，铁心与衔铁间产生的吸力将衔铁吸合，使常开触头闭合，常闭触头打开；当吸引线圈断电时，衔铁在反力弹簧作用下打开，使常开触头打开，常闭触头闭合。

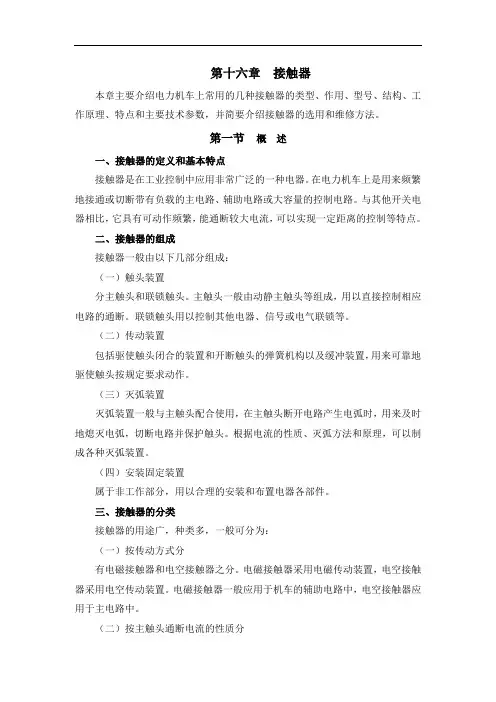

电力机车电器第十六章 (小件) 接触器

第十六章接触器本章主要介绍电力机车上常用的几种接触器的类型、作用、型号、结构、工作原理、特点和主要技术参数，并简要介绍接触器的选用和维修方法。

第一节概述一、接触器的定义和基本特点接触器是在工业控制中应用非常广泛的一种电器。

在电力机车上是用来频繁地接通或切断带有负载的主电路、辅助电路或大容量的控制电路。

与其他开关电器相比，它具有可动作频繁，能通断较大电流，可以实现一定距离的控制等特点。

二、接触器的组成接触器一般由以下几部分组成：（一）触头装置分主触头和联锁触头。

主触头一般由动静主触头等组成，用以直接控制相应电路的通断。

联锁触头用以控制其他电器、信号或电气联锁等。

（二）传动装置包括驱使触头闭合的装置和开断触头的弹簧机构以及缓冲装置，用来可靠地驱使触头按规定要求动作。

（三）灭弧装置灭弧装置一般与主触头配合使用，在主触头断开电路产生电弧时，用来及时地熄灭电弧，切断电路并保护触头。

根据电流的性质、灭弧方法和原理，可以制成各种灭弧装置。

（四）安装固定装置属于非工作部分，用以合理的安装和布置电器各部件。

三、接触器的分类接触器的用途广，种类多，一般可分为：（一）按传动方式分有电磁接触器和电空接触器之分。

电磁接触器采用电磁传动装置，电空接触器采用电空传动装置。

电磁接触器一般应用于机车的辅助电路中，电空接触器应用于主电路中。

（二）按主触头通断电流的性质分有交流接触器和直流接触器之分。

对于某些在触头系统中控制的是交流电路，而线圈接人的是直流电路的接触器，又称交直流接触器。

（三）按线圈接入电路方式分有串联和并联电磁接触器。

一般用并联电磁接触器。

（四）按主触头所处的环境分有空气式和真空式接触器。

（五）按主触头的数量分有单极和多极接触器。

四、接触器的基本参数基本参数除额定电压和电流外还有以下几种：（一）切换能力又称开闭能力、通断能力，是指触头在规定条件下接通和切断负载的能力。

在此电流值下通断负载时，不应发生熔焊、电弧和过分的磨损等现象。

直流接触器

线圈衔铁
铁芯

触头
常开触头

2016/1/6
(2)触点系统直流接触器有主触点和辅助触点。主触点一般作成单极或双极，由于触点接通或断开的电流较大，所以采用滚动接触的指形触点。辅
(2)触点系统直流接触器有主触点和辅助触点。主触点一般作成单极或双极，由于触点接通或断开的电流较大，所以采用滚动接触的指形触点。辅助触点的通断电流较小，常采用点接触的双断点桥式触点
2016/1/6
六:直流接触器的组装
组装好的直流接触器 1:将衔铁部分与外壳组装在一起 2:铁芯与绕组装进外壳 3:宝塔形弹簧装在铁芯上 4:将两部分组装在一起来,注意触头的摆放位置 5:螺丝拧紧
2016/1/6
七:直流接触器与交流接触器的区别
u 直流接触器，主回路的电流是直流的，一般比较少用，主要用在精密机床上的直流电机控制中。交流接触器，主回路的电流是交流的，应用非常广泛，大部分用电都是交流的。 u 直流接触器的电磁机构无涡流和磁滞损耗，铁心由整块软钢组成，端面上无需装短路环。直流接触器采用磁吹式灭弧装置。交流接触器起动电流大，不适于频繁吸合和分断的场合。而直流接触器的操作频率较高。直流接触器的固有动作时间和固有释放时间要长。两者不能混用! u直流接触器通入交流电,产生涡流和磁滞损耗,铁芯发热,线圈烧坏. 交流接触器通入直流电,阻抗急剧减小,电流增大,线圈烧坏.
2016/1/6
五:直流接触器拆装

第一步:拆卸螺丝
十字螺丝刀拆卸
2016/1/6
第二步:拆开外壳
衔铁
宝塔型弹簧
线圈和铁芯
2016/1/6
第三步:拆开线圈与铁芯

(完整版)接触器的基本结构和技术参数

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。

常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

(2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。

直流接触器工作原理

直流接触器工作原理
直流接触器是一种电气开关装置，用于控制直流电路中的电流。

它的工作原理如下：
1. 接触器结构：直流接触器主要由电磁线圈、铁芯、动触点和固定触点组成。

其中电磁线圈通过与电源相连接，产生磁场。

动触点和固定触点之间存在间隙。

2. 开关动作：当电源通过电磁线圈时，电磁线圈中的磁场会被激活并加强，进而吸引铁芯向下移动。

当铁芯移动到一定位置时，动触点与固定触点之间的间隙将被关闭。

3. 回路闭合：当动触点与固定触点闭合时，直流电流可以通过接触器的触点流过，形成一个闭合的电路。

这样，电流可以在接触器中流动，达到控制电器设备的目的。

4. 解除动作：当电磁线圈中的电流停止流动时，铁芯会恢复到原来的位置，动触点与固定触点之间的间隙重新打开，从而断开电流。

直流接触器的工作原理基于电磁吸引力和磁场的产生。

通过控制电磁线圈中的电流，可以实现接触器的开关动作，从而控制直流电路中的电流流向。

由于直流电流的特性，直流接触器在设计和使用时需要注意电弧的产生和控制，以确保可靠的开关和保护电器设备。

接触器概述

接触器
4 接触器的主要技术指标
额定电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A
吸引线圈额定电压
交流接触器：36、110（127）、220、380V 直流接触器：24、48、220、440V
接触器
1 接触器的原理与结构
1．结构
➢触头系统：主触头、辅助触
头
5
常开触头（动合触头）
4
6
常闭触Байду номын сангаас（动断触头）
➢电磁系统：动、静铁芯，吸
5
引线圈和反作用弹簧
4 3
7
➢灭弧系统：灭弧罩及灭弧栅
2
片灭弧
1
接触器
2 工作原理
线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消失，触头恢复常态。为防止铁心振动，需加短路环。
接触器
5 接触器的型号
如 CJ12T-250 ，该型号的意义为 CJ12T 系列交流接触器，额定电流250A，主触头为三极。
CZ0-100/20为 CZ0系列直流接触器，额定电流100A，双极动合主触头。
接触器
6 接触器的使用选择原则
➢ 根据电路中负载电流的种类选择接触器的类型； ➢ 接触器的额定电压应大于或等于负载回路的额定电压； ➢ 吸引线圈的额定电压应与所接控制电路的额定电压等级一致； ➢ 额定电流应大于或等于被控主回路的额定电流。
接触器
灭弧装置
常闭辅助触头

接触器原理及常用型号简介

7. 接触器主要技术指标
▪ 1.额定电压（指主触点）
▪ 1）交流接触器： 127、220、380、500V ▪ 2）直流接触器： 110、220、440V
▪ 2.额定电流（指主触点）
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下工作。
交流接触器CJ20系列-3
▪ ● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。
● CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下段为热塑性塑料底座安装电磁系统及缓冲装置，底座上除有螺钉固定的安装孔外还装有卡轨安装用的锁，可安装于I EC标准规定的35mm 宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正装式结构，主触头和灭弧罩室在上，电磁系统在下，两只独立的辅助触头组件布置在躯壳两侧。
交流接触器CJ16(19)系列-2
交流接触器CJ19系列-3
交流接触器CJ40系列-1
▪ CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V 、电流至800A的电力系统中接通与分断电路，并与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
高直温流引接起触电器▪弧CZ附交O近系电列流气-3绝接缘材触料烧器坏；常采用灭弧栅的机构图,灭弧栅是数片钢片制成的栅状装置，当触点断开发生电弧时，电弧进入栅片内 B9-B25可装四对触头（三个主触头、一个辅助触头或四个主触头）。

接触器

接触器接触器基本介绍：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似按主触头通过的电流的种类可分为：直电流式（DC）接触器、交流式（AC）接触器。

接触器的主要作用：（1）信号的放大：用小的电压、电流开闭，转换大的电压、电流。

（2）绝缘隔离：可防止负载的噪声及高压损坏内部部品（IC、晶体管）。

接触器按操作结构分为：电磁式接触器、永磁式接触器。

接触器的内部结构：（1）电磁系统：铁芯、静铁芯、电磁线圈（2）触头系统：常开触头、常闭触头（3）灭弧装置电磁式接触器的工作原理：当接触器的电磁线圈通电后，会产生很强的磁场，使静铁芯产生电磁吸引力吸引衔铁，并带动触头动作。

当线圈断电后，电磁吸引力消失，衔铁在释放弹簧的作用下释放，使触头复原。

电磁式接触器的特点：1、电磁接触器使用的电压应介於额定值的85﹪～110﹪，如太低则电磁吸力不够，有噪音和跳脱的可能；太高则电磁线圈有烧毁的危险。

2、电磁接触器只操作电流系指电磁线圈加上额定电压使其动作的电流。

3、电磁接触器主接点的型式为a接点。

4、电磁接触器的电磁线圈若无标注则多为220V者。

5、直接以电磁接触器来启动三相鼠笼式感应电动机时，电磁接触器的主接点应选用能启闭其额定电流的10倍。

专业资料直流接触器结构和工作原理

直流接触器结构和工作原理直流接触器是一种用于控制直流电流的开关设备，广泛应用于电力系统中。

它的结构和工作原理对于理解其性能和操作非常重要。

以下是对直流接触器的主要组成部分及其工作原理的详细解释。

1.电磁机构直流接触器的电磁机构主要由线圈、铁芯和反力弹簧组成。

当线圈通电时，会产生磁场，吸引铁芯，使铁芯移动。

反力弹簧用于保持铁芯的位置，防止其过度移动。

2.触点系统直流接触器的触点系统包括主触点和弧触头。

主触点用于接通或断开主电路，弧触头则用于熄灭电弧，防止电路短路。

触点通常由银或铜等高导电材料制成，以提高导电性能。

3.灭弧装置在断开电路时，触点间会产生电弧。

电弧会烧坏触点，影响接触器的寿命。

因此，直流接触器配备了灭弧装置，以在断开电路时迅速熄灭电弧。

常见的灭弧装置包括金属栅片、陶质栅片和真空管等。

4.主触头与弧触头的复合型构造为了提高直流接触器的性能，通常将主触头和弧触头组合在一起，形成复合型构造。

这种构造使得在接通或断开电路时,弧触头能够迅速熄灭电弧，减少对触点的损伤。

5.弹簧和支架底座等弹簧在直流接触器中起着重要作用，它用于保持触点的位置，并确保触点间的压力适中。

支架底座用于固定直流接触器的各个部件，并确保其整体结构的稳定性。

工作原理总结：当直流接触器线圈通电时，电磁机构产生磁场吸引铁芯，使铁芯移动。

触点系统中的主触点和弧触头也随之移动，接通或断开主电路。

在接通电路时，电弧可能在触点间产生，但灭弧装置能够迅速熄灭电弧，保护触点不受损伤。

弹簧确保触点位置准确，支架底座则维持整个结构的稳定。

通过这些组成部分的协同工作，直流接触器实现了对直流电流的有效控制。

直流接触器PPT讲解

2019/6/12
二:直流接触器结构
(1)电磁机构直流接触器电磁机构由铁芯、线圈和衔铁等组成，多采用绕棱角转动的拍合式结构。由于线圈中通的是直流电，正常工作时，铁芯中不会产生涡流，铁芯不发热，没有铁损耗，因此铁芯可用整块铸铁或铸钢制成。直流接触器线圈匝数较多，为了使线圈散热良好，通常将线圈绕制成长而薄的圆筒状。由于铁芯中磁通恒定，因此铁芯极面上也不需要短路环。为了保证衔铁可靠地释放，常需在铁芯与衔铁之间垫有非磁性垫片，以减小剩磁的影响。250A以上的直流接触器往往采用串联双绕组线圈，如图3-2所示。图中，线圈l为启动线圈，线圈2为保持线圈，接触器的一个常闭触点与保持线圈并联。在电路刚接通瞬间，线圈2被常闭触点短路，可使线圈l 获得较大的电流和吸力。当接触器动作后，常闭触点断开，线圈1和线圈2串联通电，由于电压不变，因此电流较小，但仍可保持衔铁的被吸合，达到省电和延长20电19磁/6/1线2 圈使用寿命的目的。
常开触头
(3)灭弧装置由于直流电弧不象交流电弧有自然过零点，直流接触器的主触点在分断较大电流(直流电路)时，灭弧更困难，往往会产生强烈的电弧，容易烧伤触点和延时断电。为了迅速灭弧，直流接触器一般采用磁吹式灭弧装置，并装有隔板及陶土灭弧罩。对小容量的直流接触器也有采用永久磁铁产生磁吹力的，对中大容量的接触器则常用纵缝灭弧加磁吹灭弧法。
2019/6/12
三:直流接触器的工作原理
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。
2019/6/12

直流接触器灭弧结构设计

直流接触器灭弧结构设计一、引言直流接触器是一种用于控制直流电路的电气设备，它在开关电路的同时，需要采取措施来有效灭弧，以保护设备和人身安全。

本文将重点介绍直流接触器灭弧结构的设计原理和方法。

二、直流接触器灭弧结构的意义直流电路的断开过程中，由于电流无法自然消失，会产生电弧现象。

电弧不仅会造成能量损耗和设备损坏，还会对人身安全带来威胁。

因此，设计一种高效可靠的直流接触器灭弧结构至关重要。

三、直流接触器灭弧结构的原理直流接触器灭弧结构的设计原理是利用特定的材料和结构，使电弧在短时间内自动熄灭。

常见的直流接触器灭弧结构包括磁吹灭弧器、电磁吹灭弧器和磁性助弧器。

1. 磁吹灭弧器磁吹灭弧器利用磁场力将电弧吹灭，其结构包括磁铁、吹灭室和弹簧等组成。

当电弧产生时，磁铁会产生磁场，将电弧吹向吹灭室，然后通过弹簧将电弧冷却并熄灭。

2. 电磁吹灭弧器电磁吹灭弧器通过电磁力将电弧吹灭，其结构包括电磁线圈、吹灭室和弹簧等组成。

当电弧产生时，电磁线圈产生电磁力，将电弧吹向吹灭室，并通过弹簧将电弧冷却并熄灭。

3. 磁性助弧器磁性助弧器利用磁性材料的特性来辅助灭弧，其结构包括磁性材料和吹灭室等组成。

当电弧产生时，磁性材料会吸引电弧，将其吸附在吹灭室内，然后通过其他方式将电弧熄灭。

四、直流接触器灭弧结构的设计方法直流接触器灭弧结构的设计方法包括选择合适的灭弧材料和结构参数，并进行合理的优化设计。

1. 灭弧材料的选择灭弧材料应具有良好的导电性、导热性和耐磨性，以保证电弧的有效吸收和散热。

常用的灭弧材料包括铜合金、银合金和钨铜合金等。

2. 结构参数的设计结构参数的设计包括吹灭室的形状、尺寸和电弧的通道等。

合理设计结构参数可以提高灭弧效果和工作稳定性。

3. 优化设计通过数值模拟和实验验证，对直流接触器灭弧结构进行优化设计，以提高灭弧效果和可靠性。

五、直流接触器灭弧结构的发展趋势随着电子技术和材料科学的不断进步，直流接触器灭弧结构也在不断创新和改进。

直流接触器讲解

交流接触器通入直流电,阻抗急剧减小,电流增大,线圈烧坏.
2019/6/12
2019/6/12
二:直流接触器结构
(1)电磁机构直流接触器电磁机构由铁芯、线圈和衔铁等组成，多采用绕棱角转动的拍合式结构。由于线圈中通的是直流电，正常工作时，铁芯中不会产生涡流，铁芯不发热，没有铁损耗，因此铁芯可用整块铸铁或铸钢制成。直流接触器线圈匝数较多，为了使线圈散热良好，通常将线圈绕制成长而薄的圆筒状。由于铁芯中磁通恒定，因此铁芯极面上也不需要短路环。为了保证衔铁可靠地释放，常需在铁芯与衔铁之间垫有非磁性垫片，以减小剩磁的影响。 250A以上的直流接触器往往采用串联双绕组线圈，如图3-2所示。图中，线圈 l为启动线圈，线圈 2为保持线圈，接触器的一个常闭触点与保持线圈并联。在电路刚接通瞬间，线圈 2被常闭触点短路，可使线圈 l 获得较大的电流和吸力。当接触器动作后，常闭触点断开，线圈 1和线圈 2串联通电，由于电压不变，因此电流较小，但仍可保持衔铁的被吸合，达到省电和延长20电19磁/6/线12 圈使用寿命的目的。
弹簧的取出
2019/6/12
六:直流接触器的组装
组装好的直流接触器
1:将衔铁部分与外壳组装在一起 2:铁芯与绕组装进外壳 3:宝塔形弹簧装在铁芯上 4:将两部分组装在一起来,注意触头的摆放位置 5:螺丝拧紧
2019/6/12
七:直流接触器与交流接触器的区别
u 直流接触器，主回路的电流是直流的，一般比较少用，主要用在精密机床上的直流电机控制中。
交流接触器，主回路的电流是交流的，应用非常广泛，大部分用电都是交流的。 u 直流接触器的电磁机构无涡流和磁滞损耗，铁心由整块软钢组成，端面上无需装短路环。直流接触器采用磁吹式灭弧装置。交流接触器起动电流大，不适于频繁吸合和分断的场合。而直流接触器的操作频率较高。直流接触器的固有动作时间和固有释放时间要长。两者不能混用! u直流接触器通入交流电,产生涡流和磁滞损耗,铁芯发热,线圈烧坏.

接触器用于频繁接通或断开交直流主电路或大容量控

接触器——用于频繁接通或断开交直流主电路或大容量控制电路按主触头通过的电流种类分为：交流接触器和直流接触器。

一、交流接触器——主要用于控制笼形和绕线式电动机的起动、运行中断开以及笼形电动机的反接制动、反向运行、点动等（见教材P21 Fig1-27）接触器图形符号：教材P24 Fig1-28电磁机构——线圈、动铁心（衔铁）、静铁心交流接触器触头系统——主触头（通断主电路）、辅助触头（控制电路，电气连锁）灭弧装置其他部件——反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构等其中辅助触头无灭弧装置，容量较小，不能用于分合主电路；数量与接触器型号有关工作原理：线圈通电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位二、直流接触器——结构和工作原理与交流接触器基本相同，主要用于远距离控制电压至400V、电流至600A的直流电路以及频繁操作的直流电动机。

三、接触器的类型、技术参数、选择、常见故障请同学们自学（教材P21-P24）（参见教材P22～P23表1-2和表1-3，其中交流接触器CJ10系列主触头均为三极，辅助触头为2常开、2常闭）继电器种类很多：电压继电器电流继电器按输入信号的性质分：时间继电器温度继电器速度继电器压力继电器电压电磁式继电器电流感应式继电器按工作原理分：电动式继电器电子式继电器热继电器按输出形式分：有触点和无触点按用途分：控制用和保护用继电器一、电磁式继电器——结构与工作原理和接触器基本相同。

不同点：继电器可以对各种输入量的变化作出反应，而接触器只在一定的电压信号下动作；继电器用于切换小电流的控制和保护电路，无灭弧装置而接触器用来控制大电流电路。

电磁式继电器按吸引线圈的电流种类分为：直流电磁式和交流电磁式按继电器反映的参数分为：电流、电压、中间和时间继电器工作状态：断“0”；合“1”，吸合与释放时间为0.05s～0.15s。

接触器工作原理及结构

接触器工作原理及结构接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。

接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。

电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。

1.电磁铁的构造电磁铁的构造图2.电磁接触器的原理结构用于接触器的E形铁心的功能接触器的原理结构图3.电磁接触器的实际结构交流接触器（a）CJ10系列接触器（b）CJX1系列接触器（c）CJX1N系列机械联锁接触（d）交流接触器的外形结构说明（e）(f)接触器内部结构接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。

电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。

接触器的图形符号和文字符号4.接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。

交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。

如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。

反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。

5. 常用接触器(1)空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。

(2)机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成，保证在任何情况下不能两台接触器同时吸合。

接触器

早期在交流电路中常采用空气阻尼型时间继电器，它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成，凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器
2.固态继电器

固态继电器是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的
控制信号，达到直接驱动大电流负载。
4.中间继电器

中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。
通用接触器可大致分以下两类 1交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。。常用的是CJ10。CJ12。 CJ12B等系列。。。 2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。按主触点连接回路的形式分直流接触器交流接触器按操作机构分电磁式接触器永磁式接触器永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。永磁接触器-松峰安装在接触器联动机构上极性固定不变的永磁铁，与固化在接触器底座上的可变极性软磁铁相互作用，从而达到吸合、保持与释放的目的。软磁铁的可变极性是通过与其固化在一起的电子模块产生十几到二十几毫秒的正反向脉冲电流，而使其产生不同的极性。根据现场需要，用控制电子模块来控制设定的释放电压值，也可延迟一段时间再发出反向脉冲电流，以达到低电压延时释放或断电延时释放的目的，使其控制的电机免受电网晃电而跳停，从而保持生产系统的稳定。按驱动方式分气动式接触器液压式接触器电磁式接触器
