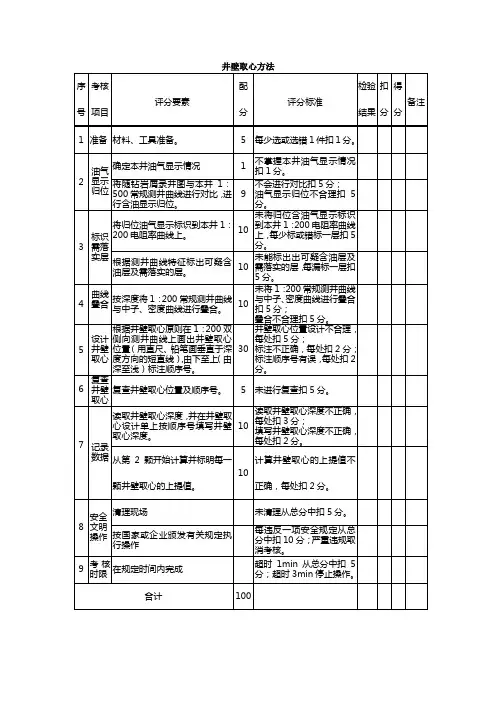

第七章 井壁取心录井技术
井壁取心方法
安全
文明
操作
清理现场
未清理从总分中扣5分。
按国家或企业颁发有关规定执行操作
每违反一项安全规定从总分中扣10分；严重违规取消考核。
9
考核时限
在规定时间内完成
超时1min从总分中扣5分；超时3min停止操作。
合计
100
10
未将1：200常规测井曲线与中子、密度曲线进行叠合扣5分；
叠合不合理扣5分。
5
设计井壁取心
根据井壁取心原则在1：200双侧向测井曲线上画出井壁取心位置（用直尺、铅笔画垂直于深度方向的短直线），由下至上（由深至浅）标注顺序号。
30
井壁取心位置设计不合理，每处扣5分；
标注不正确，每处扣2分；标注顺序号有误，每处扣2分。
6
复查井壁取心
复查井壁取心位置及顺序号。
5
未进行复查扣5分。
7
记录数据
读取井壁取心深度，并在井壁取心设计单上按顺序号填写井壁取心深度。
10
读取井壁取心深度不正确，每处扣3分；
填写井壁取心深度不正确，每处扣2分。
从第2颗开始计算并标明每一颗井壁取心的上提值。
10
计算井壁取心的上提值不正确，每处扣2分。
标识需落实层
将归位油气显示标识到本井1：200电阻率曲线上。
10
未将归位含油气显示标识到本井1：200电阻率曲线上，每少标或错标一层扣5分。
根据测井曲线特征标出可疑含油层及需落实的层。
10
未能标出出可疑含油层及需落实的层，每漏标一层扣5分。
4
曲线叠合
按深度将1：200常规测井曲线与中子、密度曲线进行叠合。
井壁取心方法
序号
考核
项目
井壁取心相关知识
井壁取心相关知识一、电极系的基本知识地球物理测井是将多种专门的仪器放入井内，沿井身测量地下岩层的各种物理参数，得到多种随深度变化的曲线，来进行地层评价、寻找和评价油气或其它矿藏的一门应用技术学科（或称边缘学科）。
测井是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，测量地球物理参数的方法。
测井是应用地球物理方法（包括重、磁、电、震、测井）之一。
测井方法众多。
电、声、放射性是三种基本方法。
特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。
各种测井方法基本上是间接地、有条件地反映岩层地质特性的某一侧面。
要全面认识地下地质面貌，发现和评价油气层，需要综合使用多种测井方法，并重视钻井、录井第一性资料。
测井的实质：计算机控制的数据采集系统，一般由发射、接收、数据采集、数据传输、数据处理与解释五个环节组成），主要用于发现油气藏、评估油气储量与产量、监测油气井生产状态、井眼工程状况、辅助与指导钻井工程等贯穿于油气田勘探开发全过程。
此外，测井还是勘探煤矿、盐矿、硫矿、石膏矿、金属矿、地热、地下水、放射性矿、地下异常体的重要手段和有效工具，目前还扩展到工程地质、灾害地质、生态环境等领域。
主要方法分为如下几类：1）电法测井，又分自然电位测井、普通电阻率测井、侧向（聚焦电阻率）测井、感应测井、介电测井、电磁波测井、地层微电阻率扫描测井、阵列感应测井、方位侧向测井、地层倾角测井、过套管电阻率测井等（频率：从直流0~1.1GHZ）。
2）声波测井，又分声速测井、声幅测井、长源距声波全波列测井、水泥胶结评价测井、偶极（多极子）声波测井、反射式声波井壁成像测井、井下声波电视、噪声测井等（频率由高向低发展，20KHZ~1.5KHZ）。
3）核测井，种类繁多，主要分三大类：伽马测井、中子测井和核磁共振测井，伽马测井具体如下：自然伽马测井、自然伽马能谱测井、密度测井、岩性密度测井、同位素示踪测井等。
钻进式井壁取芯技术简介
钻进式井壁取芯器（FCT）
火工取芯
取芯成本低 占井周期短 针对油层有目的地取芯 深度准确 取芯成功率低 岩芯质量差
钻壁取芯
取芯成本低 占井周期短 针对油层有目的地取芯 深度准确 取芯成功率高 岩芯质量好
钻进式井壁取芯器工作流程
地面仪器和井下仪器通过两个微处理器之间的主从应答 实现通讯。在通讯中，地面仪器下井下仪器发出命令，用以 控制井下仪器自然伽马信号的采集；控制机械部分推靠臂钻 头岩芯推杆的伸出和收回。 井下仪器的电子部分将采集到的伽马信号，和从机械部分 采集到的岩芯的芯长，位移等一系列数据编码后传输到地面， 地面微处理器将接受的数据处理之后显示出来或进行记录， 地面操作人员可以根据井下传输的信息有针对性的控制井下 仪器进行取芯操作，最终达到从裸眼井硬地层井壁上取得完 整的、不变形的25mm-48mm的岩芯。
校深垂直分辨率
0.2m
最大一次下井取颗数
25
钻进式井壁取心注意事项
1、 对井况的要求 井径范围：160mm—380mm。 要求取芯段泥饼不能过厚，以利于取出较长的岩芯。 在井下拐点上下50米，需打玻璃微球降粘剂，以防仪器遇阻和遇卡。 井斜小于15度，对大于15度井斜的井会影响取芯的收获率，并增加测井风险。
2、 对泥浆的要求 因为旋转式井壁取心每个点约需5~7分钟左右，极易造成仪器及电缆的粘卡，所以
要求泥浆中打入防卡剂。短起下结束后充分循环泥浆，做粘卡试验，保证仪器能在井下 安全静止5~7分钟。
循环泥浆3周以上，充分除砂、除岩屑。 对于高温井应采取降温措施。 泥浆性能要求，粘度〈60s；含砂量〈0.5%；失水量〈8ml;比重〈1.4g/cm3 泥浆静止8小时以上，必须再次通井循环泥浆3周以上。 3、对电源的要求 钻进式井壁取心时所需电源功率较大（380V），所以井队应提供功率相对较大，电压 波动相对较小的接电场所供测井队使用，并在测井施工过程中不能断电。如确需倒电 必须征得测井队同意。
井壁取心录井
井壁取心录井
14
四．井壁取心的整理、汇报及上缴要求
2. 井壁取心统计： 1) 统计本次取心井段，下井颗数，收获颗数，收获率， 2) 按层位，分类统计泥岩、砂岩、花岗岩、玄武岩等颗
数，
3) 统计总油气显示颗数，不同含油级别颗数、深度， 4) 核对准确汇报基地； 3. 描述整理成册，汇报基地并装箱内一份,箱上标明井名、
井壁取心录井
17
五．井壁取心的描述
3. 描述井壁取心应注意的污染影响: 1) 泥饼的影响, 2) 钻井液混油，潢化沥青、褐煤等有荧光的钻
井液添加剂的影响,
3) 油基钻井液的影响, 4) 试剂、试纸污染的影响; 5) 壁心之间人为的或用具的交叉污染影响；
井壁取心录井
18
五．井壁取心的描述
4. 碎屑岩壁心描述内容： 1) 深度、层位、壁心长， 2) 定名、颜色、成份、结构（粒度、圆度、分选性）、
壁取心验证；
2) 录井无油气显示，测井解释是油、气或可疑油、气
层的要井壁取心验证；
3) 录井岩性与测井电性有矛盾的要井壁取心验证； 4) 不整合面上风化壳岩性、不整合面下潜山岩性要井
壁取心验证；
井壁取心录井
6
二．井壁取心的确定及实施
5) 剖面岩性突变、断层接触界面岩性要井壁取心验证； 6) 特殊岩性、标志层要井壁取心验证； 7) 对应邻井有油气显示的目的层，而本井无显示井段要
井壁取心录井
22
五．井壁取心的描述
7. 壁心描述实例： 2) 褐灰色油斑细砂岩----1525 m，NmL，长3cm，
褐灰色，成分以石英为主，长石次之，暗色矿 物及岩屑少量，细粒，少量中粒，次圆状，分 选好，泥质接触式胶结，疏松；含油面积30%, 含油呈斑块状不均匀，棕褐色，无油脂感，不 染手，油气味微淡，滴水缓慢渗入（火柴棒或 牙签蘸水滴）；荧光C级，直照黄色，荧光面 积40%，滴照（滤纸上）A/C反应快-中等，乳 白色，发光中等光环痕。
取心录井技术
取心录井技术第一篇：取心录井技术取心录井技术（一）概述岩心录井就是在钻井过程中用一种取心工具将地下岩石取上来并对其进行分析、研究而取得各项资料的过程。
取上来的岩心是最直观、最可靠地反映地下地质特征的第一手资料。
录井地质师通过岩心分析，可研究钻遇地层的岩性、物性、电性、含油气性；掌握生油层特征及其地球化学指标；考察古生物分布和沉积构造，判断沉积环境；了解构造和断裂的情况，如地层倾角、地层接触关系、断层位置；查明开发过程中所必须的资料和数据，检查开发效果；为增产措施提供地质依据。
1．取心原则虽然岩心录井具有很多优点，但取心成本高，钻进速度慢。
因此，并不是取心越多越好。
为了既能取全取准所必需的资料，又要适应油气田勘探开发的速度，取心时通常遵循以下原则。
①新探区的第一口探井一般可不取心，以期迅速了解新探井的地层、构造、含油气情况。
若在第一口井发现了良好的油气显示，在以后的探井中就应该有重点地安排取心。
②勘探阶段的取心工作应注意点面结合，将取心任务集中于少数几口井或分井分段进行取心。
③主要油气层应当重点取心，以便分析储层岩性、物性、含油气等参数及其变化情况。
④为特殊目的设计的取心井段，如为了了解地层的特殊岩性、标准层、接触关系、断层情况及油水过渡带的厚度等，要适当取心。
按取心时泥浆的不同，可分为水基泥浆取心和油基泥浆取心。
按取心的工具可分为：常规取心、金刚石钻头取心、绳索式取心、井壁取心和橡皮套取心。
2．注意事项岩心录井是录井地质工作中比较复杂和细致的工作，录井质量的好坏，是否做到了齐全准确，将直接影响取心任务的完成。
因此，要做好取心前的准备工作。
在取心时必须注意以下事项：①准确丈量；②合理选择割心位置；③分工协作、注意安全；①录井地质师应做好配合工作；⑤积极与钻工配合。
（二）岩心整理岩心出筒时，其方法很多，如钻机或“电葫芦”提升岩心法，手压泵顶出岩心法。
周泥车出心法。
但目前一般采用悬空顺序接心出筒法。
用岩心卡分段卡住岩心并按出筒顺序放好。

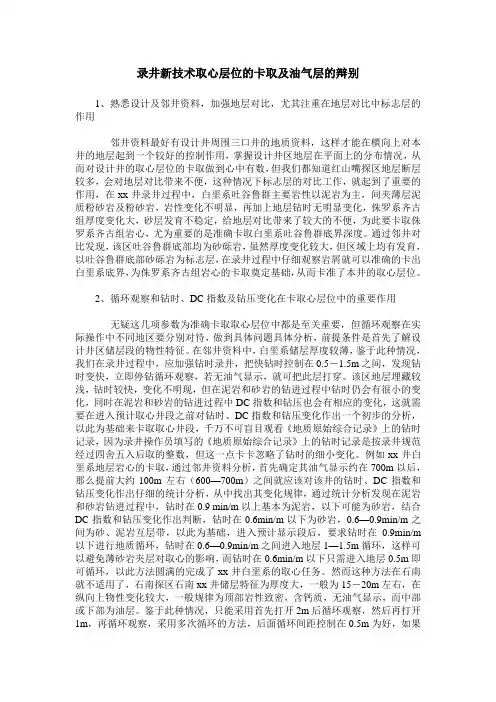

录井新技术取心层位的卡取及油气层的辩别
录井新技术取心层位的卡取及油气层的辩别1、熟悉设计及邻井资料，加强地层对比，尤其注重在地层对比中标志层的作用邻井资料最好有设计井周围三口井的地质资料，这样才能在横向上对本井的地层起到一个较好的控制作用，掌握设计井区地层在平面上的分布情况，从而对设计井的取心层位的卡取做到心中有数，但我们都知道红山嘴探区地层断层较多，会对地层对比带来不便，这种情况下标志层的对比工作，就起到了重要的作用，在xx井录井过程中，白垩系吐谷鲁群主要岩性以泥岩为主，间夹薄层泥质粉砂岩及粉砂岩，岩性变化不明显，再加上地层钻时无明显变化，侏罗系齐古组厚度变化大，砂层发育不稳定，给地层对比带来了较大的不便，为此要卡取侏罗系齐古组岩心，尤为重要的是准确卡取白垩系吐谷鲁群底界深度。
通过邻井对比发现，该区吐谷鲁群底部均为砂砾岩，虽然厚度变化较大，但区域上均有发育，以吐谷鲁群底部砂砾岩为标志层，在录井过程中仔细观察岩屑就可以准确的卡出白垩系底界，为侏罗系齐古组岩心的卡取奠定基础，从而卡准了本井的取心层位。
2、循环观察和钻时、DC指数及钻压变化在卡取心层位中的重要作用无疑这几项参数为准确卡取取心层位中都是至关重要，但循环观察在实际操作中不同地区要分别对待，做到具体问题具体分析，前提条件是首先了解设计井区储层段的物性特征。
在邻井资料中，白垩系储层厚度较薄，鉴于此种情况，我们在录井过程中，应加强钻时录井，把快钻时控制在0.5－1.5m之间，发现钻时变快，立即停钻循环观察，若无油气显示，就可把此层打穿。
该区地层埋藏较浅，钻时较快，变化不明现，但在泥岩和砂岩的钻进过程中钻时仍会有很小的变化，同时在泥岩和砂岩的钻进过程中DC指数和钻压也会有相应的变化，这就需要在进入预计取心井段之前对钻时、DC指数和钻压变化作出一个初步的分析，以此为基础来卡取取心井段，千万不可盲目观看《地质原始综合记录》上的钻时记录，因为录井操作员填写的《地质原始综合记录》上的钻时记录是按录井规范经过四舍五入后取的整数，但这一点卡卡忽略了钻时的细小变化。
钻进式井壁取芯技术(核磁)简介共31页
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃Fra bibliotekEND
井壁取心录井技术在敖南油田应用的节能效果
大 于 ７０Ｑ・ｌ ． ｎ 由于 测井 曲线 受 多种 因素 影 响， 靠测 ， 单
该 地 区共 有 开 发 井 ７ ７口 ．完 钻 ４ ８口井 。对 南
薄 。测井 资 料解 释有 效 厚度 标 准 为 ： 侧 向视 电 阻率 深
１４ ３ ２等 ８口油 层 发 育 差 、 水 关 系 复 杂 、 规 测 ２— ８ 油 常 据井 壁 取 心 录井 综 合评 价 解 释 结 果 和 各 种 资 料综 合
镄
摘要 ： 大庆 敖 南 油 田油层 厚 度 薄 、 透 率低 、 水 关 系较 复 渗 油
赵景峰 夏晓凯 张风华
大庆油田有限责任公司第七采油厂
黑龙江省大庆市 １３ １ ６５７
杂 ， 中应 用 了井壁 取 心及 地球 化 学分析 技 术 ， 文 给钻 井 井位
运 行 、 井资料 解释 、 孔 方案 编制 、 测 射 措施 制 定 、 油藏 评价 提 供 了可 靠科 学依据 ， 为油 田开发 带 来一定 的经 济效益 。
３ 井壁取心录井综合解释评价资料应用的效果
大 庆采 油七 厂 ２ ０ ０ ３年 开始 推广 井壁 取 心 录井 技 术 ， ２０ 到 ０ ７年底 进 行井 壁取 心 １０多 口井 。 过 对 已 ３ 通
投入 生 产和试 油 及捞 油 井 的资料 进行 统 计分 析 ， 壁 判 断 油水 层位 。 过 多种技 术 对 比认 为井壁 取心 录井 井 经
敖 南油 田敖 ２ １井 区油 层 为三 角洲 外 前缘 席 状砂
体， 油层 厚 度发 育 差 ， 油水 分 布规 律 复杂 ， 给钻 井 开发 带来 一 定 的难 度 。针对 该 区的地 质特 征 ， 在钻 井 井位 运行 时 ， 取滚 动 开 发 钻 井 ， 是 边 钻 井 边 进 行地 质 采 就 特征 分 析 ，搞 清砂 体发 育 方 向和油 水 分布 规 律后 ， 再 运行 下 １ 井 位 ， 证 钻井 成 功率 和较 好 的油 田开发 ５井 保 效果 ， 由于受 各 种 因素 影 响 ， 该 地 质 特 征 复 杂 区块 在 单 靠 常规 测 井 曲 线 已不 能完 全 准 确 解 释 油 层厚 度 和
井壁取心
井壁取心录井用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。
井壁取心通常都是在电测完后进行的。
一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。
点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上，上提取心器即可将岩心从地层中取出。
取心时一般是自下而上进行的。
一、确定井壁取心的原则井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。
根据不同的取心目的，选定取心层位。
在一般情况下，下列层位均应进行井壁取心：1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。
2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。
3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。
4.需要进一步了解储油物性，而未进行钻进取心的层位。
5.录井资料和测井资料有矛盾的层位。
6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。
7.为了满足地质的特殊要求而选定的层位。
二、准备工作1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。
目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。
2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。
3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。
4.向炮队介绍本井钻遇地层及井下情况。
5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。
三、井壁取心出筒1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。
井壁取心
首 次 零 长
上 鼻 勾 到 第 一 个 岩 心 筒 距 离
36 35
h3
h2
h1
1 2 3
5厘米
二、井壁取心的基本原则、间距及质量要求
Q/SL0201-95中第10章执行
（九）
（一）井壁取心 1、原则
1.1录井中发现的油气显示层及可疑层，应进行井壁 取心。 1.2钻井取心岩心收获率较低的井段，应进行井壁取 心。 1.3岩电关系有矛盾的井段，应进行井壁取心。 1.4为证实地层层位，需进行井壁取心。
（十五）
• 根据上提值，用仪器自动控制取心 器上提距离，并使炮口逐一对准取 心位置自动点火，把岩芯筒打入井 壁。每放一炮，却要立即上提电缆， 使岩芯筒从井壁中拔出，这样，一 颗心就取出来了。然后再下放电缆 到下一颗预定取心位置，如此反复 进行，直到取完全部岩芯，取心器 提出井口，就可以进行下一步工作。
岩心标签示意图
井号： 全井共 全井共 取心井段 颗 盒 m 至 本盒装 这是第 m 颗 盒
(六)
（七）
4、岩芯上交
4.1井比取心描述记录一是两分，一 份随井壁取心上交，一份随完井资料 上交。 4.2上交岩芯时应办理交接手续。
（八）
（二）井壁取心基本原理
0.45米 电缆零长 h1—记录点到第一个炮口中心的距离(首次零长) 。 • 绳套 A B 记录点
（十七）
六、井壁取心的描述和整理
岩心描述按Q/SL0754执行
井壁取心描述内容基本上与钻井 取心描述相同。但由于井壁取心的岩 心是用井壁取心器从井壁 上强行取出的，岩心受钻 井液浸泡、岩心筒冲撞 严重，在描述时，应 注意以下事项：
（十八）
1、在描述含油级别时应考虑钻井液浸泡的影响， 尤其是混油和泡油的井中，更应注意。 2、在注水开发区和油水边界进行井壁取心时， 岩心描述应注意观察含水情况。 3、载客一起曾去信时，取心岩心应及时嗅味， 进行含气试验。 4、在观察和描述白云岩岩心时，有时也会发现 白云岩与盐酸作用起泡较强烈，这是因为岩心 筒的冲撞作用使白云岩破碎，与盐酸接触面积 大大增加的缘故。在这种情况下应注意与灰质 岩类的区别。
井壁取心
现有两种取心设备,分为: 1)碰撞式井壁取心 Atlas Schlumberger 2)机械井壁取心仪 Atlas Schlumberger RCOR MSCT SWC CST
天津分公司勘探部
1
碰撞式井壁取心 原理
井壁取心器分为深度精确定位的取心枪或机械取心筒，取心枪
在预定的位置发射中空的圆柱形弹体进入地层，采集地层岩心样品
与常规井壁取心相比：
· 可以进行硬地层取心； · 可以在水平井中取得岩心；
天津分公司勘探部
10
性能指标
天津分公司勘探部
11
天津分公司勘探部
12
性能指标
天津分公司勘探部
13
天津分公司勘探部
7
性能指标
天津分公司勘探部
8
旋转井壁取心(RCOR)
Rotary Sidewall Coring Tool
工作原理
旋转井壁取心器（RCOR）是一种先进的，计算机控制的，以液
压为动力来切割并收取多个井壁岩心的工具。RCOR使用低速度， 高扭距的取心技术，提供形状一致的圆柱形岩心样品，封闭的仪 器设计保证在所有类型的井眼流体中可靠的操作。高分辨率的闪 烁伽玛计数器使仪器精确定位。金刚石镶嵌的取心钻头，可取得 符合工业标准的直径一英寸（25.4毫米）长度1.75英寸（44.5毫 米）的岩心，与自动岩心测量设备相兼容。
天津分公司勘探部
9
用途：
· 进行储层特征描述； · 评价储存能力（孔隙度）和流动特性（渗透率）；
· 分析烃的类型和组份；
· 测量残余水含量； · 识别薄产层； · 区分地层损害和敏感性，包括粘土类型；
优点：
· 与常规钻井取心相比费用少； · 用一英寸外径岩心确定岩性和石油物性； · 取心方法使地层和储层流体参数的测量得到提高；
井壁取心
一、井壁取心录井规程和基本原理
（三）
（一）井壁取心录井规程
文件编号：Q/SL1349-1997
1、取心前准备
1.1器材准备：备有编号顺序的接心工具、井壁取心标签、岩心 盒、描述记录纸、滤纸、玻璃纸、试管、浓度5%的稀盐酸、酒 精灯、氯仿（四氯化碳）、荧光灯、小刀、榔头、出心工具等。 1.2资料准备：跟踪检查曲线名称、比例尺、标定井深是否准确， 按照井壁取心原则与绘解人员共同确定取心位置及数量，向取 心队提供本井基本数据，介绍井下和地层情况。
（十五）
• 根据上提值，用仪器自动控制取心 器上提距离，并使炮口逐一对准取 心位置自动点火，把岩芯筒打入井 壁。每放一炮，却要立即上提电缆， 使岩芯筒从井壁中拔出，这样，一 颗心就取出来了。然后再下放电缆 到下一颗预定取心位置，如此反复 进行，直到取完全部岩芯，取心器 提出井口，就可以进行下一步工作。
（十）
2、间距 2.1 碎屑岩储集层厚度小于3m，取1-2个深度 点，厚度大于3m，每层分上、中、下进行取心。 2.2 特殊岩性层，每层2个深度点。 2.3项目 2.3.1 基础数据：预定取心深度、发射颗数、 实取深度及颗数、收获率、符合率。 2.3.2 岩性描述：井深、定名及描述内容按
Q/SL0745执行。
（一）器材准备：
备有编好顺序的接心工具、 井壁取心标签、岩心盒、描 述记录纸、送样清单、滤纸、 玻璃纸、试管、浓度5%的 稀盐酸、酒精灯、氯仿（四 氯化碳）、荧光灯、小刀、 榔头、出心工具等。
（二）资料准备：
跟踪检查曲线名称、比例尺、 标定井深是否准确，按照井 壁取心原则与绘解人员共同 确定取心位置及数量，向取 心队提供本井基本数据，介 绍井下和地层情况。
第七章 取心钻井
第七章 取心钻井岩心是我们认识油、气田和地层的宝贵资料。
获取岩心的方法有井壁取心和钻井取心两种，本章只介绍后者。
所谓取心钻井就是利用专门的钻井工具并施以一定的技术措施，将地下的岩石取地面上来的一种钻井工艺。
取心是石油勘探与开发中十分重要的一项工作。
这是因为在油、气田的勘探和开发过程中，虽然可以采用岩屑录井，地球物理测井，地层测试等方法来收集各种资料，通过对这些资料的分析研究来了解地下的地质情况。
但这些方法各有优缺点，且都有很大局限性，只有岩心才是最完整的第一性性资料。
通过对大量岩心的分析研究，可以取得更为完整、准确的地质资料（如油、气层的分布规律、厚度、岩性、孔隙度、渗透率、含油饱和度、裂缝发育情况等），为制定合理的勘探、开发方案、准确地计算储量，采取有效的增产措施提供可靠的依据。
衡量取心钻井技术水平高低的一一个最基本、最重要的指标就是岩心收率。
所谓岩心收获率是指实取岩心长度与取心进尺比值的百分数。
即：岩心收获率=%100*）（）（米取心进尺米实取岩心长度例7-1 在某次取心时，取心进尺为10米，实际取出岩心长度为9。
8米，则岩心收获率为 %98%100*1089。
最理想的岩心收获率为百分之百。
岩心收获率又分单筒岩心收获率和全井平均岩心收获率。
由此可见，提高岩心收获率是取心钻井最根本的要求。
欲提高岩心收获率，一方面要选用适合于取心井段岩性的取心工，另一方面还要采取合理的技术措施。
二者就是本章所要介绍的主要内容。
第一节 取工具的组成取心工具是获取岩心的重要工具。
本节主要介绍钻井取心法所使用的工具。
它一般都是由取钻头、岩心筒、岩心爪、扶正器和县挂装置等部件组成（如图7-1）。
下面分别介绍部件的用途、结构特点及要求。
一．取心钻头取心钻头是钻出岩心的主要工具。
其切削刃分布在一个同心圆的环形面积上。
它的功用是对井底岩石进行环形破碎，形成岩石。
取心钻头的类型，目前使用的有刮刀取心钻头、硬质合金取心钻头和金刚石取心钻头等几种（如图7-2所示）。
第七章 煤层气地质录井、气测录井技术
C1 C 2 Td12 Td 22 t0 H1 H2 Q 4Q 4Q
式中： C1和C2——分别代表钻杆和钻铤的内容积， m3 ； Q——钻井液泵排量， m3 /s； d1和d2——分别为钻杆和钻铤的内径， m； H1和H2——分别为钻杆和钻铤的长度，m；
（7-2）
7.1 地质录井技术
煤的构造是指煤成分之间的空间排列和分布特点以及它们之间的 相互关系。煤是一种沉积岩，煤最重要的构造标志是层理。按层理特 征又分为层状构造和块状构造。
（k）含油气性 前已述及，不在重复。
7.1 地质录井技术
2、岩屑录井 地下的岩石被钻头钻碎后，随钻井液被带到地面上，这样的岩石碎块称 为岩屑。如果是煤碎块，称为煤屑。
第七章 煤层气地质录井、气测录井技术
• 地质录井技术 • 气测录井技术 • 资料的录取与总结
7.1 地质录井技术
在煤层气勘探过程中，通过地面地质调查和地球物理勘探 可以认识有利含煤区和有利构造，但必须通过钻井和试气才能 证实煤层气藏有无工业性开采价值。地质、气测录井工作的任 务是在钻井过程中取全取准各项直接反映地下地质情况的原始 资料和数据，为煤层气评价提供可靠的第一性资料，同时决定 该井有无试气价值。 1、岩心录井 岩心是最直接最可靠反映地下地质特征的第一性资料。通 过岩心分析，可研究钻遇煤层及其顶底板的岩性、物性、电性、 含油气性，掌握煤层的生气特征及其地球化学指标，分析沉积 环境，认识构造和断裂发育情况，是煤层气勘探综合评价的依 据。
在钻井过程中地质人员按照一定的取样间距和迟到时间，连续收集与观 察岩屑，并恢复地下地质剖面的过程的称为岩屑录井。具有低成本、简单易 行、了解地下情况及时和资料系统性强等优点。 （一）选取有代表性的岩屑
地质录井-教材
（6）有薄片鉴定的碎屑岩定名应参照鉴定报告。如含云细粒次长石岩屑
砂岩、细砂质中粒岩屑砂岩、含砾粗粒火山碎屑砂岩等，其结构应与薄片定名吻合。
（二）碎屑岩岩心描述 2、颜色
（1）单色：颜色均一，单一色调， 描述干燥岩心新鲜面颜色。 色调的差别用“深”、“浅”表示，如 基本颜色代码表 灰色中砂岩、浅灰色细砂岩。 颜色 代码 颜色 代码 （2）复合色：两种颜色组成，次要 白色 0 蓝色 6 颜色在前，主要颜色在后，如灰白色粉 红色 1 灰色 7 砂岩。 紫色 2 黑色 8 （3）杂色：由三种或三种以上颜色 褐色 3 棕色 9 组成，所占比例相近，如杂色细砾岩。 黄色 4 杂色 10 （4）纵向上的颜色变化及色斑、色 绿色 5 带的排列、分布情况。 （5）颗粒较粗的岩石，写明矿物成分及胶结物原生、次生颜色。 （6）含油气岩石，应区分原油浸染的颜色和本色，能看到的岩石 本色应描述。
3、碎屑成分
（二）碎屑岩岩心描述
碎屑主要由母岩（岩浆岩、变质岩及较老的沉积岩）风化产物及化学 沉淀物、少量的火山碎屑及生物碎屑等组成。 主 要碎屑 及矿物成份 以 “为主” 表示，其余 矿物成份分 别以 “ 次 之”(25%～50%)、“少量”(5%～25%)、“微量”(1%～5%)、“偶见”(＜ 1%)表示。 有薄片资料的，碎屑成份按照鉴定报告，由多到少依次用百分数表示。
（二）碎屑岩岩心描述
1、定名原则：颜色+含油级别+岩性（三级定名）
（1）按岩性成份含量定名 50%≤含量，定岩石的基本名，以“××岩”表示； 25%≤含量＜50%，以“××质”表示，写在基本名称之前； 10%≤含量＜25%，以“含××”表示，写在最前面； 含量＜10%，不参加定名，应描述； 含量均＜50%，则采用复合定名原则，即把25%≤含量＜50%的成 份联合起来定岩石的基本名称。
井壁取心
壁取心验证；
2) 录井无油气显示，测井解释是油、气或可疑油、气
层的要井壁取心验证；
3) 录井岩性与测井电性有矛盾的要井壁取心验证；
4) 不整合面上风化壳岩性、不整合面下潜山岩性要井
壁取心验证；
井壁取心录井
6
二．井壁取心的确定及实施
5) 剖面岩性突变、断层接触界面岩性要井壁取心验证； 6) 特殊岩性、标志层要井壁取心验证； 7) 对应邻井有油气显示的目的层，而本井无显示井段要
颜色 备注
层位 壁心长 颜色 (cm)
岩性、含油性描述
面积 级别 直照 A/C (%) 颜色 反应
作业者：CCLT
填表：
审核：
井壁取心录井
26
五．井壁取心的描述
壁 心 现 场 描 述记 录 表
井名：
序 深度 号 1 2 (m) 1830.5 1829.5 壁 心
2002年05月29日 荧 光 滴 照
料问题；
8) 补充钻井取心或未钻井取心进行油气藏评价研究，
所需资料的不足问题； 井壁取心录井
5
二．井壁取心的确定及实施
1. 井壁取心位置、数量的确定是由地质、测井管理人员
或监督，根据地质录井资料、测井解释资料，分析解 决下列问题来确定的；这些问题是：
1) 录井有油气显示，测井解释是油、气或水层的要井
测井工程师，计算精确跟踪曲线(自然伽玛)测
量点与工具取心点差值，依照设计深度点换算 成工具取心点深度；
4. 测井作业队检查好取心工具，确保下井顺利成
功；
5. 地质监督拿到壁心施工表， 要把深度点画到对
应的测井曲线图上， 参考Masterlog图，邻井图
看一看有没有必要增加的或调整的。
【油田开发地质学】第7章钻井地质
切力过大 →泵起动困难，砂子不易沉除，钻头易泥 包、易气浸；
切力过小 →钻井液静止时岩屑在井内下沉，易发生卡
钻，真假岩屑混杂。
d、失水量和泥饼
失水量小 : 泥饼薄而致密，一般 10ml、泥饼 2mm
渗透性地层 : k
失水量大油 泥层 岩地: 损层害:、 井降 壁低 塌产 垮量
缩经观察
变化明显。 井涌：泥浆涌出至转盘面以上不超过1米。 井喷：泥浆喷出转盘面1米以上。
2.录取内容 油气水显示、钻井液性能、水浸显示及油气上窜等资料
（四）钻井中影响钻井液性能的地质因素
1．高压油、气、水层
高压油气层——ρ↓，μ↑； 淡水层——ρ、μ、切力↓失水量增大 盐水层——ρ↓，切力和含盐量↑，μ先↑后↓
增 大 减小 剧 增 增大 增大
略 增
增大
减 小 增大 剧 增 增大
不 变
增大 不变或减小
增大
增大
增大
增大
增 大 增大 增大
增大
减 小 减小 减 小 减小
增 大
减小
增 大 减小 增 大 减小
五、气测录井—测定钻井液中可燃气体含量
仪器半自动气测：燃烧温度
不同甲C2烷 全烃含量
色谱气测：C1 C5含量
（一）半自动气测资料应用
• 解释油气水层
（一）半自动气测资料应用
• 判断轻质油和重质油
（二）色谱气测资料应用
• 通过测定C1~C5值，并 标入一定图表中，与标 准图版对比，可判断油 气水层。
六、其他录井方法
• 1．罐装气录井
取样数量500ml以上，岩样不冲洗； 岩屑：钻井液：空间=7：2：1 地化指标及微古化石分析、罐顶气的分析
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章井壁取心录井技术1 井壁取心作业1．1 井壁取心的工艺技术由现场地质人员同取心施工队伍制定，并完成作业任务。
1．2 井壁取心是对油气探井完钻后，完成电测井时，视井下实际情况需要而进行的一项录井技术，由各油气田探区的勘探部（处）或相当的地质主管部门决定。
1．3 录井单位和施工单位的有关技术人员在现场具体商定取心位置和取心颗数。
1．4 拟定井壁取心，必须综合钻时、气测、岩屑及钻井液录井资料、电测资料，以综合测井曲线为重要依据。
1．5 精心施工，确保井壁取心质量和准确的取心深度。
2 井壁取心的原则2．1 凡岩屑严重失真，地层岩性不清的井段均可进行井壁取心。
2．2 凡应该进行钻进取心，而错过了其取心机会的井段，都应作井壁取心。
2．3 油气层段钻井取心收获率太低，岩屑代表性又差，油气层情况不清时，要进行井壁取心。
2．4 岩屑录井无显示，而气测有异常，电测解释为可疑层，邻井为油气层的井段要井壁取心。
2．5 判断不准或需要落实的特殊岩性段要进行井壁取心。
2．6 需要了解的具有特殊地质意义的层段，如断层破碎带、油气水界面、生油层特征等要井壁取心。
3 井壁取心质量要求3．1取心密度依设计或实际需要而定。
通常情况下，应以完成地质目的为准，重点层应加密，取出岩心必须是具有代表性的岩石。
3．2 井壁取心的岩心实物直径不得小于12mm，岩心实物有效厚度不得小于5mm。
条件具备，尽可能采用大直径井壁取心。
每颗井壁取心在数量上应保证满足识别、分析、化验需要。
若因泥饼过厚或枪弹打取井壁太少，不能满足要求时，必须重取。
岩性出乎预料时，要校正电缆，重取。
3．3 井壁取心出井后，要有效保证岩心的正常顺序，避免颠倒。
及时按出枪顺序由上而下系统编号、贴好标签，准确定名描述。
及时观察描述油气水显示，选样送化验室。
及时整理装盒妥善保存。
岩性定名必须在井壁取心后一天内通知测井单位。
3．4 井壁取心数量不得少于设计要求，收获率应达到70％以上。
3．5 预计的取心岩性，应占总颗数的70％以上。
3．6 确保岩心真实，严防污染。
要求所用工具容器必须干净无污染。
3．7 填写井壁取心清单一式两份，一份附井壁取心盒内，一份留录井小队附入原始记录中。
岩心实物，现场及时观察描述完后，要及时送有关单位使用。
4 井壁取心资料的收集4．1 基本数据：取心井段、设计颗数、装炮颗数、实装颗数、实取颗数、发射率、收获率等。
4．2 井壁取心粗描应包括每颗井壁取心深度、岩性定名及颜色、含油级别、岩性。
4．3 壁心描述同岩屑描述，填写入井壁取心描述专用记录。
4．4 井壁取心情况用规范符号标在岩屑录井草图及综合录井图内。
4．5 描述记录的几项统一要求：A．井深单位用“m”，取1位小数。
编号由深至浅顺序。
B．荧光颜色以湿照荧光为准。
系列对比浸泡溶液颜色和对比级别。
第八章荧光录井技术1 荧光录井的作用及意义荧光录井鉴别油气层最方便易行的方法，其发光亮度可测定油气含量，发光颜色可测定油气组分，是定性与定量解释油气层不可缺少的资料。
1．1 肉眼很难鉴别的油气显示，用荧光录井法能比较灵敏地发现。
1．2 判断油气层位，尤其对挥发较快的轻质油层很有效，容易鉴别。
1．3 区分油质及油气显示程度，为油气测试提供参考资料。
1．4 辅助电测解释。
特别是新探区或特殊岩性段，电测解释不过关时，结合其它各项录井资料，帮助电测解释的作用不可忽视。
1．5 由于荧光录井方法简便易行，且能系统进行，这对落实井下地质剖面上的油气显示有着不可估量的作用。
2 荧光录井过程中必须注意的事项2．1 在油气钻探过程中，只有与油气相关的荧光才有实际意义。
因此，在荧光录井过程中要注意区别真假荧光，排除矿物岩性发光及人为污染发光。
2．2 非油气荧光与油气的存在所发的荧光亮度颜色是不同的。
只要设置不同物质荧光谱，就能很方便地区分。
2．3 通过有机溶剂试验，很容易地将油气荧光同矿物岩性荧光区分出来。
3 荧光录井原则与方法3．1岩屑及钻井和井壁取心所获得的岩心都要及时进行荧光直照。
3．2 目前应用的荧光分析方法有岩屑湿干照、点滴分析、系列对比，毛细分析、组分分析、荧光显微镜分析等。
3．3 条件限制，现场荧光录井是用紫外光仪，俗称荧光灯，逐一照岩屑、岩心，观察其亮度、颜色、产状。
通常对储集岩要进行湿照、干照、普照、选照、滴照、浸泡照、加热照、系列对比照等八照荧光，并记入专门荧光记录之中。
4 荧光录井密度要求与操作要领4．1按录井间距，所录取的岩屑要逐包及时进行湿照和干照，岩心也要及时系统直照和复照。
4．2 岩屑湿、干照，必须逐包全部直照观察，严禁部分取样直照。
4．3 岩样滴照，是在普照的基础上，挑样点滴。
A．砂泥岩地层中的储集层岩屑逐层挑样，厚度大于5m以上的，分上、中、下挑样。
B．碳酸盐岩、火成岩地层岩屑要逐包挑样。
C．岩心滴照按岩性分段挑样。
D．井壁取心滴照逐颗取样。
E．滴照时，氯仿或四氯化碳滴入量必须使全部岩样浸湿，待干后进行直照观察。
4．4 区域探井及轻质油或天然气区目的层段中的储集层岩样均应进行氯访或四氯化碳浸泡加热照。
4．5 岩样浸泡定级：A．区域探井及预探井录井井段的储集层和评价井及重点开发井目的层段中的储集层均应逐层（厚度大于5m的按上中下分段）挑样进行氯仿或四氯化碳浸泡系列对比定级。
B．浸泡定级样品取1g，轻质油或天然气区应取2g，粉碎，氯仿或四氯化碳用量取5ml，并用适量水封堵，贴好标签，浸泡时间不得少于8小时，最多不超过24小时，进行直照系列对比。
4．6 荧光沥青的定量分析由专门化验室试验。
样品由录井小队在现场选送。
区域探井及重点预探井储集层，要逐层挑样1包，重量2～4g。
4．7 湿照与干照：A．湿照，指每捞取一包岩屑，待洗净后，即时置荧光灯下观察；岩心出筒洗净后的荧光观察；井壁取心逐颗及时进行荧光观察，特别要注意无钻井污染的新鲜面荧光。
B．干照，是指岩屑、岩心，包括井壁取心细描前的系统荧光检查。
C．含油气岩样在紫外光下呈现亮黄色、浅黄色、黄色、棕黄色、棕褐色等。
若发现含油气岩样，要选样装袋，填写标签，注明井深及岩性，以备进一步分析。
D．油质与荧光颜色：a．油质好－发光颜色强，呈亮黄、金黄或棕黄色，岩样表面似涂一层金黄色花粉一般。
b．油质差—发光颜色较暗，呈褐色、棕褐色。
c．若油气层含水或水层含油，石油经地下水作用变稠加重，颜色深暗。
岩样有干枯或湿水感觉，无油脂感或因含油不均，荧光呈现斑块状。
d．人为油污，即成品油荧光一般呈浅紫、淡兰、兰色。
e．矿物发光无溶解现象，以点滴法区别。
4．8 点滴分析，将磨碎的样品粒放在准备好的标准滤纸上，并在样品上点1～2滴氯仿溶液，氯仿立即溶解样品中的沥青，随着溶液挥发，滤纸上滴氯仿处的沥青浓度增加，留下各种形态与色调的斑痕，在荧光灯下进行观察，可定性地确定沥青含量与性质。
A．含烃类多的油质发天兰色或微紫－天兰色斑点。
B ．胶质发黄色或黄－褐色斑点。
C ．沥青质发黑－褐黑色斑点。
D ．根据上述颜色特点，可粗略判断样品中的沥青组分。
同时，斑痕形状可粗略判断沥青质的多少。
一般讲，沥青质由少到多，斑痕从点状－细带状－不均匀斑块－均匀斑块。
4．9 系列对比法－利用溶液发光强度定量判定溶液中的沥青含量。
A ．取1g 研碎的岩样，放入磨口带塞玻璃试管中，倒入5 ml 氯仿，封住管口，摇动数分钟后，静置8～10小时，与标准系列对比。
B ．把样品溶液置荧光灯下与标准系列比较其发光强度，从标准系列中找出与样品发光强度近似的试管。
即可根据已知标准系列计算出样品中的沥青含量。
即：%100⨯⨯=GB A Q 式中 Q —岩石中的沥青含量，％；A —1ml 标准溶液所含沥青重，g ；B —分析样品溶液量，ml ；G —样品重量。
C ．注意，系列对比中，只有当溶液的沥青浓度非常小的情况下，其发光强度与其沥青物质的含量浓度才成正比。
由于溶液发光强度的增加慢于其浓度的增加，且浓度达到一定极限时，浓度与发光强度间的正比关系已不成立，浓度再增加，发光强度反降低而产生浓度消光。
此外，某些消光剂如石蜡、低沸点烃类等对溶液的发光强度均有影响。
D ．系列对比结果的正确性取决于正确的操作和标准系列的配制。
a ．配制标准系列，必须采用本探区及邻近探区石油、沥青或含沥青的岩石配制，才有可靠的对比性。
b ．标准系列在使用期间要加强保管，使用期不能超过半年，发现失效，立即更换。
4．10 毛细分析—利用石油沥青溶液的毛细管特性及发光特性判定溶液中石油沥青组分和性质。
由于溶液中石油沥青不同组分沿毛细管，即滤纸条上升速度不同而在滤纸条上形成特有的宽窄不等的色带，在荧光灯下观察其色带宽度和颜色，即可确定石油沥青性质和组分。
分析操作过程是，将系列对比后的5毫升溶液，也可另行配制，倒入直径为15mm 、长160mm 试管中，插入长200mm 、宽7mm 滤纸条，将其下端浸入溶液，上端悬空固定，等试剂挥发完后，取出滤纸条，编号入册，记下岩性、井深、地层时代，放在阴暗处，待与标准毛细吸取物对比，在荧光灯下观察滤纸条发光颜色、强度、发光带特点及宽度等，以确定沥青性质及含量。
5 资料录取内容5．1 小班对当班录取的岩屑要逐包系统湿照，将其观察结果全面记入荧光录井记录中。
交接班中不能出差错，要求一清二楚。
5．2 全井要有专职人员系统检查岩屑及岩心荧光。
对电测可疑段及区域油气层要进行复照。
对油气显示逐层进行综合描述。
5．3 荧光观察要特别注意新鲜面发光特点：弄清量，包括含量面积；性质，包括颜色强度、产状，一旦发现荧光，要向上追踪顶界，要进行全面试验。
5．4 碳酸盐岩探区，要特别注意缝洞壁和次生矿物如方解石、石膏等荧光显示。
5．5 所有荧光录井资料要层层对口，记录描述要确切。
A．深度、岩性、含油气级别、物性、电性资料要齐全配套对口。
B．储集层岩屑占岩屑的百分比及含油显示岩屑占定名岩屑的百分比要细心计算准确，量少时以颗粒计数。
C．岩样湿照、干照、滴照荧光颜色、浸泡后溶液荧光颜色、浸泡加热溶液荧光颜色要细致辨认，准确记录。
D．系列对比级别等及其它有关荧光录井资料要收集齐全准确。
第九章钻井液录井技术1 钻井液的功能及其录井意义1．1 钻井液，俗称泥浆，是石油天然气钻井工程的血液。
因此，根据地层条件，合理选用钻井液，可以防上钻井事故的发生，保证正常钻进，加快钻井速度，降低钻井成本，是打好井、快打井、科学打井的重要措施与前提。
1．2 钻井液的作用与功能：A．带动涡轮、冷却钻头和钻具。
B．携带岩屑，悬浮岩屑，防止岩屑下沉。
C．保护井壁、防止地层坍塌。
D．平衡地层压力、防止井喷与井漏。
1．3 钻井液录井是钻探地质录井的一个重要手段。
A．利用钻进过程中钻井液性能的变化分析研究井下油气水层的情况。
B．利用钻井过程中钻井液性能的变化可以判断特殊岩性。
