井壁取心方法
旋转井壁取心操作规程
旋转井壁取心操作规程一、施工风险提示(1)井斜大、井身轨迹不平滑、全角变化率大导致电缆和仪器大面积接触井壁，摩阻大、易粘卡。
(2)井径不规则，出现大肚子井眼，导致仪器下放遇阻、上提遇卡，甚至因井径过大无法取得岩心。
(3)钻井液性能不能满足施工要求，岩屑床清除不干净，造成起下仪器遇阻。
(4)钻井液失水过大，形成虚厚泥饼，影响取心长度、仪器和电缆易发生粘卡。
(5)井口接、拆仪器时操作失误，发生井口落物，造成卡钻。
(6)起仪器灌浆不及时，静液柱压力降低，平衡地层压力失衡，存在溢流风险。
二、注意事项(1)施工时优化井身轨迹，直井防斜，定向井控制全角变化率，井身轨迹尽量平滑，避免出现键槽。
(2)在馆陶组及以上软地层中施工期间，维护好钻井液性能，严禁定点循环，防止产生糖葫芦井眼。
(3)东营组、沙河街组及以下易掉块、垮塌地层施工期间，严格按照《东营组沙河街组油泥岩施工推荐作法》来施工，最大限度防止上井壁出现大肚子井眼。
(4)施工中出现掉块等有可能造成井壁不规则的情况，记录好显示井段位置；通过倒划眼等方式来修整井壁；如判断有键槽，及时下入键槽破坏器修整井壁。
(5)针对高孔高渗地层，严格控制失水，使用超细碳酸钙、随钻堵漏剂等材料提高地层承压能力、形成高质量的泥饼。
三、技术措施（一）通井措施：1.工程措施：(1)钻具组合（以215.mm井眼为例）：215.9mm牙轮钻头+430×410+止回阀+212mm扶正器+165mm钻铤2根+210mm短扶正器+Ø127mm加重钻杆+ Ø127mm钻杆(2)起出钻进钻具组合时处理好阻卡点并记录，按照“一通二冲三划眼”的原则处理阻卡点。
倒划眼时采用小排量低转速，排量30spm，转速20-30rpm，倒划完后下放钻具观察是否仍有阻卡。
如下放顺畅，则停泵停转，上提钻具确认井眼是否畅。
软地层划眼时应避免持续带钻压划眼，避免划出新眼。
(3)根据完井井身轨迹数据在狗腿度变化较大的井段及其它复杂井段进行划眼修整，采用大排量高转速正、倒划眼方式进行划眼，参数：转速80rpm，排量高于钻进排量3~5冲/min，起下无遇阻显示、无憋泵、扭矩平稳时1遍，如出现异常状况则划眼2~3遍；每柱划眼时间不低于20min，划眼期间观察扭矩，扭矩变化较大时及时降低转速，上提或下放钻具，防憋泵、蹩顶驱。
钻井取心技术
（4）卡簧式岩芯爪：适用于硬地层，地质钻探使用，石油 钻探取芯使用较少。
岩芯爪的类型可根据不同地层来选用，其内、外径间隙要 合适，才能有效的提高岩芯收获率。
第四章 取 芯 第二节 取芯工具组成及类型
第四章 取 芯 第二节 取芯工具组成及类型
（1）卡箍式岩芯爪☆：它的形状如圆箍，一圈开有数道缺 口，把它分为许多瓣，每瓣内车有数圈卡牙，卡箍的外壁 呈截锥状，与缩径套配合使用。缩径套有同样锥面。岩芯 爪沿爪座移动时，其爪牙收缩卡紧岩芯。它用于软及中硬 地层。
（2）卡瓦式岩芯爪：适用于中硬及硬地层。它由挂套、销 轴、扭簧及卡瓦片组成。卡瓦片可依赖扭簧力量使其张开。 钻进时紧贴钻头内壁。割芯时，在外力作用下使岩芯爪沿 钻头内壁向下移动，卡瓦片收缩包紧岩芯
第四章 取 芯 第二节 取芯工具组成及类型
三、常规取芯工具的类型
按工具结构分 单筒取心工具：无内岩心筒。 双筒取心工具：有内、外岩心筒。它又可分为双动双 筒取心工具（钻进时内外岩心筒同时旋转）和单动双 筒取心工具（钻进时内岩心筒不旋转）。
按取心长度分 短筒取心工具：一般钻进取心为一个单长度以内， 即取心钻进时不能接单根。 中、长筒取心工具：可连续取心钻进几十米至百米。

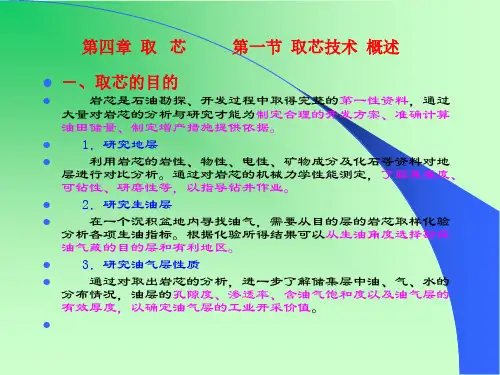

可钻性、研磨性等，以指导钻井作业。
2．研究生油层
在一个沉积盆地内寻找油气，需要从目的层的岩芯取样化验
分析各项生油指标。根据化验所得结果可以从生油角度选择勘探
油气藏的目的层和有利地区。
3．研究油气层性质
通过对取出岩芯的分析，进一步了解储集层中油、气、水的
分布情况，油层的孔隙度、渗透率、含油气饱和度以及油气层的
长城钻井取心技术
应用领域与市场需求
应用领域
钻井取心技术主要应用于地质勘探、油气资源开发、地热资源开发、环境地质调查等领域。通过该技术可以获取 地下岩层的详细信息，为资源开发和环境保护提供重要依据。
市场需求
随着全球能源需求的不断增长和环保意识的提高，对油气资源、地热资源等清洁能源的开发需求不断增加。同时， 环境地质调查和灾害防治等领域也对钻井取心技术提出了更高的要求。因此，钻井取心技术具有广阔的市场前景 和发展空间。
CHAPTER
钻头材料选择与优化
超硬材料应用
采用金刚石、硬质合金等超硬材 料，提高钻头耐磨性和破岩效率。
材料复合技术
通过不同材料的复合，实现钻头力 学性能和耐磨性的优化。
钻头结构设计
针对不同地层特性，设计合理的钻 头结构，提高钻进效率和取心质量。
井壁稳定技术研究
井壁失稳机理分析
深入研究井壁失稳的原因和机理，为稳定井壁提 供理论支持。
自动化控制系统
智能化决策支持
采用先进的自动化控制技术，实现钻 井取心过程的自动化和智能化管理， 提高作业效率。
利用大数据和人工智能技术，对钻井 取心数据进行深度分析和挖掘，为作 业决策提供支持。
实时监控系统
建立实时监控系统，对钻井取心过程 进行实时监控和数据采集，确保作业 安全和质量控制。
绿色环保理念实践
结合旋转和冲击两种破岩方式，提高破岩效率和钻头寿命。
数据分析与决策支持系统建设
数据采集与传输
01
建立实时数据采集和传输系统，确保数据的准确性和时效性。
数据处理与分析
02
运用大数据、人工智能等技术手段，对数据进行处理和分析，
提取有价值的信息。
决策支持系统开发
钻进式井壁取芯技术简介
钻进式井壁取芯器（FCT）
火工取芯
取芯成本低 占井周期短 针对油层有目的地取芯 深度准确 取芯成功率低 岩芯质量差
钻壁取芯
取芯成本低 占井周期短 针对油层有目的地取芯 深度准确 取芯成功率高 岩芯质量好
钻进式井壁取芯器工作流程
地面仪器和井下仪器通过两个微处理器之间的主从应答 实现通讯。在通讯中，地面仪器下井下仪器发出命令，用以 控制井下仪器自然伽马信号的采集；控制机械部分推靠臂钻 头岩芯推杆的伸出和收回。 井下仪器的电子部分将采集到的伽马信号，和从机械部分 采集到的岩芯的芯长，位移等一系列数据编码后传输到地面， 地面微处理器将接受的数据处理之后显示出来或进行记录， 地面操作人员可以根据井下传输的信息有针对性的控制井下 仪器进行取芯操作，最终达到从裸眼井硬地层井壁上取得完 整的、不变形的25mm-48mm的岩芯。
校深垂直分辨率
0.2m
最大一次下井取颗数
25
钻进式井壁取心注意事项
1、 对井况的要求 井径范围：160mm—380mm。 要求取芯段泥饼不能过厚，以利于取出较长的岩芯。 在井下拐点上下50米，需打玻璃微球降粘剂，以防仪器遇阻和遇卡。 井斜小于15度，对大于15度井斜的井会影响取芯的收获率，并增加测井风险。
2、 对泥浆的要求 因为旋转式井壁取心每个点约需5~7分钟左右，极易造成仪器及电缆的粘卡，所以
要求泥浆中打入防卡剂。短起下结束后充分循环泥浆，做粘卡试验，保证仪器能在井下 安全静止5~7分钟。
循环泥浆3周以上，充分除砂、除岩屑。 对于高温井应采取降温措施。 泥浆性能要求，粘度〈60s；含砂量〈0.5%；失水量〈8ml;比重〈1.4g/cm3 泥浆静止8小时以上，必须再次通井循环泥浆3周以上。 3、对电源的要求 钻进式井壁取心时所需电源功率较大（380V），所以井队应提供功率相对较大，电压 波动相对较小的接电场所供测井队使用，并在测井施工过程中不能断电。如确需倒电 必须征得测井队同意。
钻井取心作业的安全操作
钻井取心作业的安全操作钻井取心的方式分常规取心和特殊取心，常规取心一般有短筒取心、中长筒取心、橡皮筒取心等三种。
对岩心有一定特殊要求的钻井取心称特殊取心，如：油基钻井液取心、密闭式取心、保压密闭取心、定向井取心和定向取心。
常规取心是钻井取心作业中最大量、最常见的作业，所以，下面介绍常规取心作业中的安全知识。
在取心作业施工前在，由工程技术人员向施工人员交代取心井段、厚度、取心工具结构性能特点、取心措施及必要的安全操作知识及注意事项等常识。
为了保证取心工具在井下安全工作，取心工具送到井场时应防止摔弯、碰扁；各部分丝扣必须化为灰烬，组装时必须上紧；取心钻头在卸车、搬运及钻头接卸时即便要细心，防止碰坏、碰裂金刚石和钻头胎体，金刚石取心钻头随取心工具上下童心钻台时，钻头必须包捆好。
钻井取心对井眼的总体要求是：井眼畅通无阻，无垮塌沉屑，井底应完全清洁并无金属物。
粪坑金属物对取心极有害，第一是损坏金刚石取心钻头，第二是影响取心富尔县，第三是造成取心投资过程中卡钻。
另外，钻井泥浆和地面设备必须符合取心施工要求。
取心钻进是一项比较细致的施工作业，所以取心钻进、割心、套心和取心起钻，均应由正副司钻操作，取心钻进必须按要求的措施和参数塞雷县执行，若要修定修定必须经技术人员表示同意，下面是取心钻进中常会遇到的一些不安全因素和处理办法。
取心钻进中力求送钻均匀、平稳，防止溜钻，溜叶唇柱的后果轻则容易造成卡心，迫使起钻，严重的会导致扭断取心工具或钻具，发生事故。
下短筒工具取心时应避免接单根(钻杆)。
用中、长筒机器取心钻进，接单根是难免的，接单根要掌握好两个安全环节：第一，方钻杆打完后上提钻具拔断岩心，在拔断岩心的过程中不允许停止泥浆循环，当方钻杆，提出转盘面后才允许停泵；第二，应迅速接单根，防止井内钻具被卡，取心接单根只能用液压大钳或旋绳卸方钻杆，禁止采用转盘卸方钻杆。
取心一般是在油层(或预测是油层)中进行的，因此取心钻进防漏、防井喷应当激起注意。
钻井取芯技术
钻井取芯一、取芯方式按取心方式分：常规取心和特殊取心常规取心可分短筒取心和长筒取心特殊取心：1）油基钻井液取心2）密闭取心3）海绵取心4）保压密闭取心5）疏松砂岩保形取心6）定向取心二、常规取心主要目的：①发现油气层，了解含油气情况与储集特征，并确定油气层岩性、物性、厚度、面积等基础数据。
②建立地层剖面，研究岩相及生、储特征。
③了解岩性与电性关系。
2）常规取心方式：短筒取心：取心钻进中途不接单根的常规取心。
它的工具只含有一节岩心筒，结构简单。
它在整个取心作业中所占的比例最大，在任何地层条件下均可进行。
中、长筒取心：钻进中途要接单根的取心。
它的工具必须含有多节岩心筒。
中、长筒取心的目的是在保证岩心收获率较高的前提下，尽可能提高取心的单筒进尺，以大幅度提高取心收获率，降低取心成本。
2、取心工具的选择1）．不同井深条件下取心工具的选择浅井选短筒，深井中长筒。
2）．根据地层岩性选择取心工具在松散、松软地层中应选用加压式取心工具，而在中硬～硬地层以及岩心成柱性较好的软地层中应选用自锁式取心工具。
3）．根据取心方式选择取心工具3、取心钻头的选择目前，国内外钻井取心均广泛使用金刚石取心钻头。
1）．金刚石取心钻头使用效果好特别是胎体式金刚石取心钻头，能保证钻头出刃均匀。
金刚石耐磨，胎体耐冲蚀，因而钻进平稳，速度快，收获率高，使用寿命长，综合经济效益好。
2）．金刚石取心钻头适用范围广。
从极软至极硬地层，均有与之相适应的各种系列的金刚石取心钻头供选择，完全能满足各种条件下取心的需要。
3）．胎体金刚石取心钻头成型容易，加工简便，成品率高。
4、取芯工具的组成取心工具由上稳定器、分水接头、堵孔钢球、外返孔嘴、悬挂总成、内岩心筒组、外岩心筒组、下稳定器、组合内筒鞋、岩心爪、取心钻头等部件组成。
5、取心前的准备A．井眼准备（l）钻进一开始就要保持良好的井身质量，防止井斜、狗腿、键槽、台肩、缩径等。
（2）取心前的一个钻头要带打捞杯，要修平井底。
井壁取心录井
井壁取心录井
14
四．井壁取心的整理、汇报及上缴要求
2. 井壁取心统计： 1) 统计本次取心井段，下井颗数，收获颗数，收获率， 2) 按层位，分类统计泥岩、砂岩、花岗岩、玄武岩等颗
数，
3) 统计总油气显示颗数，不同含油级别颗数、深度， 4) 核对准确汇报基地； 3. 描述整理成册，汇报基地并装箱内一份,箱上标明井名、
井壁取心录井
17
五．井壁取心的描述
3. 描述井壁取心应注意的污染影响: 1) 泥饼的影响, 2) 钻井液混油，潢化沥青、褐煤等有荧光的钻
井液添加剂的影响,
3) 油基钻井液的影响, 4) 试剂、试纸污染的影响; 5) 壁心之间人为的或用具的交叉污染影响；
井壁取心录井
18
五．井壁取心的描述
4. 碎屑岩壁心描述内容： 1) 深度、层位、壁心长， 2) 定名、颜色、成份、结构（粒度、圆度、分选性）、
壁取心验证；
2) 录井无油气显示，测井解释是油、气或可疑油、气
层的要井壁取心验证；
3) 录井岩性与测井电性有矛盾的要井壁取心验证； 4) 不整合面上风化壳岩性、不整合面下潜山岩性要井
壁取心验证；
井壁取心录井
6
二．井壁取心的确定及实施
5) 剖面岩性突变、断层接触界面岩性要井壁取心验证； 6) 特殊岩性、标志层要井壁取心验证； 7) 对应邻井有油气显示的目的层，而本井无显示井段要
井壁取心录井
22
五．井壁取心的描述
7. 壁心描述实例： 2) 褐灰色油斑细砂岩----1525 m，NmL，长3cm，
褐灰色，成分以石英为主，长石次之，暗色矿 物及岩屑少量，细粒，少量中粒，次圆状，分 选好，泥质接触式胶结，疏松；含油面积30%, 含油呈斑块状不均匀，棕褐色，无油脂感，不 染手，油气味微淡，滴水缓慢渗入（火柴棒或 牙签蘸水滴）；荧光C级，直照黄色，荧光面 积40%，滴照（滤纸上）A/C反应快-中等，乳 白色，发光中等光环痕。
取心技术操作规程
取心技术操作规程一、常规取心1、工具检查及装配1.1 钻头丝扣完后，钻头体无裂缝，内外径符合要求，水眼畅通。
1.2 岩心爪尺寸和性能符合要求，无毛刺，无变形，弹性良好，岩心爪在缩径套内活动灵活。
1.3 分水接头水眼畅通，单流凡尔密封可靠，悬挂轴承转动灵活，组装后吊在井口哟内个手能转动内筒。
1.4 内外筒无咬扁、无裂纹、螺纹完好。
直线度不超过0.5%，内外径符合钻井设计要求，内筒内壁光滑，无泥砂和异物。
1.5 装配时内外筒丝扣必须清洁，涂好密封脂，新加工的扣必须认真磨合。
1.6 组装后工具的轴向间隙10~15mm为宜。
1.7 内筒丝扣用双链钳上紧，外筒用大钳上紧。
2、井眼准备及设备要求2.1 井身质量与钻井液性能符合钻井设计要求。
2.2 井下情况无异常、无漏失、无溢流，起下钻畅通无阻。
2.3 设备运转良好，仪表装备齐全，灵敏可靠。
2.4 井底无落物。
2.5 如用投球式取心工具，应检查钻具与接头的内径，保证取心专用球能顺利通过。
2.6 井场必须备有6m左右短钻杆2根或12m的长钻杆1根，下完钻调整方入。
3、下钻作业3.1 出现下列情况之一时不能下取心工具。
3.1.1 井下不正常，有阻卡、掉块；井底有落物、漏失；油气很活跃。
3.1.2 钻井液性能不符合设计要求。
3.1.3 岗位工人对取心工具结构、性能不熟悉，未贯彻取心设计和未制定取心措施。
3.1.4 设备有问题，不能保证连续取心施工。
3.1.5 取心工具装配质量不合格。
3.1.6 指重表和泵压表不灵敏。
3.1.7 对上筒岩心没有分析出收获率低的原因和未订出下筒取心措施。
3.2 取心工具下钻时一定要控制下放速度，不得猛刹。
3.3 下钻遇阻不得超过40kN，否则接方钻杆开泵循环，慢转下放钻具，若遇阻严重立即起钻换牙轮钻头通井。
3.4 通常钻头离井底0.5~1.0m循环钻井液校正方入，如有余心或岩石疏松，钻头可离井底1.5m循环，上提下放配合使用高速钻动甩掉内筒赃物。
钻井取心工艺技术
若泵压明显下降，钻井泵上水正 常,则可能是由于钻具刺漏引起， 应立即割心起钻。 若蹩跳严重调整参数后也无法消 除，一般是井底不干净，应立即 割心起钻。 连续取心一般每取心30米，要用 牙轮钻头扩眼后再继续取心。
岩心抓：卡住并割断岩心。
卡箍式岩心抓
卡板式岩心抓 卡瓦式岩心抓 卡簧式岩心抓 扶正器（差值短节）：调节内外筒间隙及稳定岩 心筒。
2、工具技术规范
规 范 型 号 川8-3型 CQ180105 9100 川7-4型 CQ172-10 9200 川6-3型 川6-4型 CQ133-70 CQ133-7 0 9000 9000
钻头尺寸 （毫米）
钻压 升/秒）
150（165）
30-60
40-65
7-12
213（215）
50-80
50-80
16-22
3、取心钻进注意事项
取心钻进时，注意观察机械钻速、泵压的变 化，发现异常，果断处理。严防卡心、堵心、 磨心。 若泵压逐渐升高，机械钻速随之下降，上提 钻具，泵压恢复，一般是钻头磨损，应割心 起钻。 若泵压突然升高，机械钻速明显下降，一般 是进入软地层，钻头吃入过深或钻头泥包， 应适当调整钻压。
岩心的用途： 主要用于研究地层：通过对各种不同地区地层的 描述，来对比和研究它们的相互关系说明其特点 ， 确定其形成及在剖面上和平面上的分布规律。 研究油气层性质：利用岩心测定岩石的空隙度、 渗透率含油饱和度等。 研究生油层：利用目的层所取岩心确定生油条件 （有机碳、沥青质和烃类物质含量）的好坏。 指导油气田开发和检查开发效果：利用岩心进行 油层模拟实验，进行注水采油试验，为开采、开 发提供理论依据。
4、川式工具的结构 特点
井壁取心作业的安全操作
井壁取心作业的安全操作取心施工时，用装枪机组装取芯装置，用电缆将取心器下人井中，由地面仪器控制，在预定深度位置点火，将取心筒打入井壁取下岩心，用绞车配合起下电缆，将岩心筒拔出井壁，起出井口。
取心工具主要是井壁取心器，其上部．是选发器装置，主体是取心枪体，枪体上装配炸药和岩心筒。
井壁取芯中使用的炸药为炸药，是高温火药，属于危险品，因此要严格执行保管、领取、使用、交接等制度，要特别注意防盗、防火、防爆炸。
在井壁取心施工过程中，人员接触的运转设备、电源、火药、取芯装置等可能造成伤害、致死。
施工安全要求是：所有接地连接不允许使用裸导线，接线头要用胶布或胶管包好，不准裸露在外；井口接线时，要先将电缆放电后再接线；取心器、电极起出井口前，操作员要注意关闭电源。
地面爆炸是取心工作中最恶性的事故，直接危害施工人员生命和设备安全，这类事故的主要原因可归结为：火药使用或保管不善，麻痹大意，火花落入爆炸箱或匆忙点燃地面粉末，燃及药箱，发生爆炸。
预防爆炸事故的办法有：火药要设专人保管，火药箱用完盖好上锁，把散碎火药清除干净；在装有火药的车辆上以及装弹机装弹时，不得吸烟或动用明火；操作员在地面校验点火换档系统时，应拔掉插头；井口在排除故障前，应断开点火连线的开关；若必须对工具进行整体地面检查，应设专人指挥，待井口接好线，取心器弹道朝下，井口人员撤离10米以外，再通知仪器车操作员点火；井口人员连接取心器点火线前，应先对电缆放电，井口操作人员要站在取心器两侧，避开取心筒发射方向。
取心作业中还要防止井口落物和井下落物。
如：滑轮夹板断裂，安装不牢、吊卡崩开或因刹把失控等意外原因，使天滑轮掉下砸断电缆，造成电缆、取心器落井的井口落物事故；取心器打捞帽、选发器外壳长时间使用的丝扣松框，顶丝脱落或忘记上顶丝，造成取心器落井的井下落物事故；由于井下情况复杂，钻井液性能不好，井身质量差，井眼局部垮塌，以及表层套管喇叭口卡、挂等多方面原因引起遇阻、遇卡，拉断电缆或仪器接头而造成的井下落物事故。
第七章 井壁取心录井技术
第七章井壁取心录井技术1 井壁取心作业1．1 井壁取心的工艺技术由现场地质人员同取心施工队伍制定，并完成作业任务。
1．2 井壁取心是对油气探井完钻后，完成电测井时，视井下实际情况需要而进行的一项录井技术，由各油气田探区的勘探部（处）或相当的地质主管部门决定。
1．3 录井单位和施工单位的有关技术人员在现场具体商定取心位置和取心颗数。
1．4 拟定井壁取心，必须综合钻时、气测、岩屑及钻井液录井资料、电测资料，以综合测井曲线为重要依据。
1．5 精心施工，确保井壁取心质量和准确的取心深度。
2 井壁取心的原则2．1 凡岩屑严重失真，地层岩性不清的井段均可进行井壁取心。
2．2 凡应该进行钻进取心，而错过了其取心机会的井段，都应作井壁取心。
2．3 油气层段钻井取心收获率太低，岩屑代表性又差，油气层情况不清时，要进行井壁取心。
2．4 岩屑录井无显示，而气测有异常，电测解释为可疑层，邻井为油气层的井段要井壁取心。
2．5 判断不准或需要落实的特殊岩性段要进行井壁取心。
2．6 需要了解的具有特殊地质意义的层段，如断层破碎带、油气水界面、生油层特征等要井壁取心。
3 井壁取心质量要求3．1取心密度依设计或实际需要而定。
通常情况下，应以完成地质目的为准，重点层应加密，取出岩心必须是具有代表性的岩石。
3．2 井壁取心的岩心实物直径不得小于12mm，岩心实物有效厚度不得小于5mm。
条件具备，尽可能采用大直径井壁取心。
每颗井壁取心在数量上应保证满足识别、分析、化验需要。
若因泥饼过厚或枪弹打取井壁太少，不能满足要求时，必须重取。
岩性出乎预料时，要校正电缆，重取。
3．3 井壁取心出井后，要有效保证岩心的正常顺序，避免颠倒。
及时按出枪顺序由上而下系统编号、贴好标签，准确定名描述。
及时观察描述油气水显示，选样送化验室。
及时整理装盒妥善保存。
岩性定名必须在井壁取心后一天内通知测井单位。
3．4 井壁取心数量不得少于设计要求，收获率应达到70％以上。
井壁取心
井壁取心录井用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。
井壁取心通常都是在电测完后进行的。
一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。
点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上，上提取心器即可将岩心从地层中取出。
取心时一般是自下而上进行的。
一、确定井壁取心的原则井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。
根据不同的取心目的，选定取心层位。
在一般情况下，下列层位均应进行井壁取心：1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。
2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。
3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。
4.需要进一步了解储油物性，而未进行钻进取心的层位。
5.录井资料和测井资料有矛盾的层位。
6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。
7.为了满足地质的特殊要求而选定的层位。
二、准备工作1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。
目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。
2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。
3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。
4.向炮队介绍本井钻遇地层及井下情况。
5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。
三、井壁取心出筒1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。
井壁取心
首 次 零 长
上 鼻 勾 到 第 一 个 岩 心 筒 距 离
36 35
h3
h2
h1
1 2 3
5厘米
二、井壁取心的基本原则、间距及质量要求
Q/SL0201-95中第10章执行
（九）
（一）井壁取心 1、原则
1.1录井中发现的油气显示层及可疑层，应进行井壁 取心。 1.2钻井取心岩心收获率较低的井段，应进行井壁取 心。 1.3岩电关系有矛盾的井段，应进行井壁取心。 1.4为证实地层层位，需进行井壁取心。
（十五）
• 根据上提值，用仪器自动控制取心 器上提距离，并使炮口逐一对准取 心位置自动点火，把岩芯筒打入井 壁。每放一炮，却要立即上提电缆， 使岩芯筒从井壁中拔出，这样，一 颗心就取出来了。然后再下放电缆 到下一颗预定取心位置，如此反复 进行，直到取完全部岩芯，取心器 提出井口，就可以进行下一步工作。
岩心标签示意图
井号： 全井共 全井共 取心井段 颗 盒 m 至 本盒装 这是第 m 颗 盒
(六)
（七）
4、岩芯上交
4.1井比取心描述记录一是两分，一 份随井壁取心上交，一份随完井资料 上交。 4.2上交岩芯时应办理交接手续。
（八）
（二）井壁取心基本原理
0.45米 电缆零长 h1—记录点到第一个炮口中心的距离(首次零长) 。 • 绳套 A B 记录点
（十七）
六、井壁取心的描述和整理
岩心描述按Q/SL0754执行
井壁取心描述内容基本上与钻井 取心描述相同。但由于井壁取心的岩 心是用井壁取心器从井壁 上强行取出的，岩心受钻 井液浸泡、岩心筒冲撞 严重，在描述时，应 注意以下事项：
（十八）
1、在描述含油级别时应考虑钻井液浸泡的影响， 尤其是混油和泡油的井中，更应注意。 2、在注水开发区和油水边界进行井壁取心时， 岩心描述应注意观察含水情况。 3、载客一起曾去信时，取心岩心应及时嗅味， 进行含气试验。 4、在观察和描述白云岩岩心时，有时也会发现 白云岩与盐酸作用起泡较强烈，这是因为岩心 筒的冲撞作用使白云岩破碎，与盐酸接触面积 大大增加的缘故。在这种情况下应注意与灰质 岩类的区别。
井壁取心
现有两种取心设备,分为: 1)碰撞式井壁取心 Atlas Schlumberger 2)机械井壁取心仪 Atlas Schlumberger RCOR MSCT SWC CST
天津分公司勘探部
1
碰撞式井壁取心 原理
井壁取心器分为深度精确定位的取心枪或机械取心筒，取心枪
在预定的位置发射中空的圆柱形弹体进入地层，采集地层岩心样品
与常规井壁取心相比：
· 可以进行硬地层取心； · 可以在水平井中取得岩心；
天津分公司勘探部
10
性能指标
天津分公司勘探部
11
天津分公司勘探部
12
性能指标
天津分公司勘探部
13
天津分公司勘探部
7
性能指标
天津分公司勘探部
8
旋转井壁取心(RCOR)
Rotary Sidewall Coring Tool
工作原理
旋转井壁取心器（RCOR）是一种先进的，计算机控制的，以液
压为动力来切割并收取多个井壁岩心的工具。RCOR使用低速度， 高扭距的取心技术，提供形状一致的圆柱形岩心样品，封闭的仪 器设计保证在所有类型的井眼流体中可靠的操作。高分辨率的闪 烁伽玛计数器使仪器精确定位。金刚石镶嵌的取心钻头，可取得 符合工业标准的直径一英寸（25.4毫米）长度1.75英寸（44.5毫 米）的岩心，与自动岩心测量设备相兼容。
天津分公司勘探部
9
用途：
· 进行储层特征描述； · 评价储存能力（孔隙度）和流动特性（渗透率）；
· 分析烃的类型和组份；
· 测量残余水含量； · 识别薄产层； · 区分地层损害和敏感性，包括粘土类型；
优点：
· 与常规钻井取心相比费用少； · 用一英寸外径岩心确定岩性和石油物性； · 取心方法使地层和储层流体参数的测量得到提高；
井下岩心取出方法
井下岩心取出方法井下岩心取出方法是一种很常见的勘探地质学方法，它通过在钻井过程中将岩芯取出来，然后进行分析研究，以了解岩石的构成、性质以及地质历史等信息，这对油气勘探和矿产勘查等领域有着非常重要的意义。
下面将对井下岩心取出方法进行详细介绍。
1、选好取芯位置。
在进行岩心取芯之前需要根据勘探目标和勘探深度等因素选择一个合适的取芯位置，通常要在均质岩层内进行。
选好取芯位置后，需要在此处进行钻孔。
2、安装岩心取芯设备。
在完成钻孔之后，就需要安装岩心取芯设备。
这种设备通常由取芯器、岩心钻杆、岩心管等部件组成。
取芯器的作用是将岩芯带入岩心管内，岩心钻杆则带动岩心管进行钻进。
3、开始岩心取芯。
当岩心取芯设备安装好之后，就可以开始进行岩心取芯了。
这个过程中需要不断地调整装备的角度和位置，确保能够将岩芯取出。
4、取出岩心。
当岩心取芯完成之后，需要将取芯器取下，把岩心管取出来。
岩心管中的岩芯是非常重要的信息来源，需要进行专业的处理、分析和保存。
5、保存和分析岩心。
当岩心取出之后，需要及时进行保存和分析。
保证岩心不受到任何损害，并且对岩心进行细致的观察、测量、分析和研究，以获取有关地质堆积、岩石组成、裂隙特征、孔隙形态、渗透性、孔隙度等信息。
总之，井下岩心取出方法是一种非常重要的地质学方法，它可以让我们更好地了解地球的构成和历史，为油气勘探和矿产勘查等领域提供有力的支持。
当进行岩心取芯时需要注意安全，并且进行专业的处理和保存，确保获得准确可靠的数据。
第2章第5节荧光录井、井壁取心、特殊资料收集
Q (A B G)100%
式中：Q为被测岩样的石油沥青百分含量； A为被测岩样同级的lml标准溶液中的沥青含量，g； B为被测岩样用的氯仿溶液体积，ml； G为样品质量，g。
求得的结果与标准系列石油沥青含量表对比，得到对应的 荧光级别。
四、荧光录井的应用
➢ 荧光录井灵敏度高，对肉眼难以鉴别的油气显示，尤其是轻质油，能够 及时发现。
二、跟踪取心
开始取心时，一边上提电缆，一边测曲线， 当记录仪走到被跟踪曲线上的第一个取心位 置时，说明井下电极系的记录点正好位于第 一个预定的取心深度上，但各个炮口还在取 心位置以下。为使第一个炮口与第一个取心 深度对齐，还必须使取心器上提一段距离， 这段上提值就是首次零长。首次零长就是测 井电极系记录点到第一炮口中心的距离。各 炮口间距为0.05m，第二个炮口的零长等于 首次零长加 0.05m，以下各炮口依次类推。
➢湿照：砂样捞出后，洗净、控干水分，立即装入砂样盘，置 于紫外光岩样分析仪的暗箱里，启动分析仪。
➢干照：是取干样置于紫外光岩样分析仪内，启动分析仪，观 察描述。
➢观察岩样荧光的颜色和产状，与本井混入原油的荧光特征进 行对比，排除原油污染造成的假显示。
真假荧光显示判别表
➢ 观察荧光的颜色，排除成品油发光造成的假显示
荧光级别的划分
➢ 观察荧光的颜色，划分轻质油和稠油。
轻质油和稠油荧光的特征
3.系方法： 取1g磨碎的岩样，放入带塞无色玻璃试管中，倒入5～
6ml氯仿，塞盖摇匀，静置8h后与同油源标准系列在荧光灯 下进行对比，找出发光强度与标准系列相近似的等级。用下列 公式计算样品的沥青含量；
➢ 在描述含油级别时应考虑钻井液浸泡的影响，尤其是混油和泡油的井， 更应注意。
文96-储5井钻井取芯工艺技术
⽂96-储5井钻井取芯⼯艺技术⽂96-储5井钻井取芯⼯艺技术技术发展部：黄海强刘怀刚⼀、前⾔：⽂96-储5井是⽯化集团在中原油⽥⽂96块部署建设的国家天然⽓能源储备井，共部署储⽓井14⼝，预计储⽓量7亿⽴⽅⽶。
为更准确详实的了解储层岩性、物性特征，为后期储⽓选层、储⽓施⼯⼯艺优化提供客观的、真实的第⼀⼿地质资料，该井设计取芯112⽶，也是该储⽓库唯⼀⼀⼝具有取芯任务的井。
取⼼作业中克服了地层埋藏浅，岩性松软，胶结性差，⽔敏性强，剥蚀掉块严重，易造成堵⼼、磨芯、掉芯、出芯困难，⽋平衡钻进井壁⽀撑作⽤⼒⼩，易坍塌掉块作业风险⼤等诸多不利因素，总结出⼀套⾏之有效的钻井取芯⼯艺技术措施，效果显著，取芯进尺120.71⽶，芯长120.00⽶，取芯收获率：99.41%。
⼆、钻井取芯技术难点1、为保证取芯收获率，要求不许长筒取芯，不需井⼝出芯，且取芯井段不连续分三段，从⽽成倍增加了起下钻次数。
取芯起下钻14趟，层间层下钻进起下钻3趟。
任⼀趟钻任⼀环节出现纰漏，将影响整体取芯结果，对钻井操作要求⾼。
2、地层埋藏浅，岩性松软，胶结性差，⽔敏性强，剥蚀掉块严重，易造成堵⼼、磨芯、掉芯，取芯收获率难于保障。
岩⼼如图⽰：3、岩性胶结性差、破碎，地⾯出芯困难。
砂岩成芯性好，不易破碎，易出芯。
但泥岩极易破碎，堵搡岩⼼筒内腔，通芯不畅，震击⼜使岩⼼更为破碎，出芯很不容易。
4、为保护⽓层，三开采⽤⽋平衡钻井，钻井液井壁⽀撑作⽤⼒⼩，地层易坍塌、掉块，时时威胁井下安全，钻井作业风险⼤。
三、关键技术及⼯艺（⼀）提⾼认识⽔平，增强安全意识。
针对这⼝井取芯意义和各⼯序技术措施，通过多种渠道，使职⼯做到思想上重视，⼼⾥头明⽩，⼯作上⽤⼼。
对井下、设备、泥浆等各路出现的任何异常情况，都做到及时发现，及时反馈，共同商讨应对措施，将隐患消灭在萌芽状态。
（⼆）把好取芯⼯具选配、⼊井关。
1、取芯⼯具选配。
按设计要求，岩⼼直径不⼩于105mm，并结合邻井资料调研岩性结构特征，选配满⾜设计要求与地层相适应的WQX180-105（川8-3型）型取芯⼯具。
井壁取心位置确定培训课件7.10
15分
7
安全文明操 作 考试时限
按照国家及企业有关安全规定进 行操作 在规定时间内完成
8 选手考号：
壁心实例
liu111是部署在冀中坳陷饶阳凹陷的一口预探井，邻井liu107井在目
的层见到了良好的油气显示。本井实钻过程中与liu107井对比关系很 好，但是录井油气显示却变得很差。为证实含油气性，现场决定加强 井壁取心工作。 根据井壁取心制定第6条原则：钻井地质录井未见油气显示而气测有
2
3
确定井壁取 心位置
根据井壁取心确定的层位，合理 确定井壁取心具体位置、颗数 （3-5m的层不少于3颗；5-10m 层5-7颗；10-20m之间确定10 颗；小于3米大于1米定1-2 颗）
4
核对井壁取 心位 置
要求在跟踪曲线上准确读取井壁 取心的深度数据；自下而上进行 编号
深度错一颗扣0.5分； 序号错扣1分 5 填写通知单 根据井壁取心顺序、深度、颗数 及取心目的填写井壁取心通知单 根据确定的井壁取心位置标注在 岩屑录井草图上，以备检查取心 的效果， 5分 颗数少一颗扣0.5分 取心目的不详扣1分 在草图上少标注一颗扣1分； 为单箭头形式标注，长度1cm， 箭头指向剖面，位置在草图电 测曲线右外侧,标注不符合规范 一颗扣0.5分，位置错一颗0.2 分，未标注扣该项分值15分 违反一项操作规定在总分中扣 2分；严重违反取消考试资格 每超时1min扣5分 选手得分：
③钻井取心漏取及钻井取心收获率较低的储层井段（录井过程 中未卡住取心层位，导致打掉设计取心层，收获率低于60%或 者低于设计中要求的井段）。 ④岩屑录井无油气显示，而测井曲线上表现为可疑油气层及参 照井为含油气的井段。 ⑤在录井段以上电性有异常的层位（通过判断电性的异常层或 者电性好于邻井相当的地层，证实油气是否存在）。 ⑥钻井地质录井未见油气显示而气测有异常或该层在邻井为油 气层的储集层。 ⑦钻井地质录井见油气显示而电性不明显的储集层（低阻油气 层）。
井壁取心
壁取心验证；
2) 录井无油气显示，测井解释是油、气或可疑油、气
层的要井壁取心验证；
3) 录井岩性与测井电性有矛盾的要井壁取心验证；
4) 不整合面上风化壳岩性、不整合面下潜山岩性要井
壁取心验证；
井壁取心录井
6
二．井壁取心的确定及实施
5) 剖面岩性突变、断层接触界面岩性要井壁取心验证； 6) 特殊岩性、标志层要井壁取心验证； 7) 对应邻井有油气显示的目的层，而本井无显示井段要
颜色 备注
层位 壁心长 颜色 (cm)
岩性、含油性描述
面积 级别 直照 A/C (%) 颜色 反应
作业者：CCLT
填表：
审核：
井壁取心录井
26
五．井壁取心的描述
壁 心 现 场 描 述记 录 表
井名：
序 深度 号 1 2 (m) 1830.5 1829.5 壁 心
2002年05月29日 荧 光 滴 照
料问题；
8) 补充钻井取心或未钻井取心进行油气藏评价研究，
所需资料的不足问题； 井壁取心录井
5
二．井壁取心的确定及实施
1. 井壁取心位置、数量的确定是由地质、测井管理人员
或监督，根据地质录井资料、测井解释资料，分析解 决下列问题来确定的；这些问题是：
1) 录井有油气显示，测井解释是油、气或水层的要井
测井工程师，计算精确跟踪曲线(自然伽玛)测
量点与工具取心点差值，依照设计深度点换算 成工具取心点深度；
4. 测井作业队检查好取心工具，确保下井顺利成
功；
5. 地质监督拿到壁心施工表， 要把深度点画到对
应的测井曲线图上， 参考Masterlog图，邻井图
看一看有没有必要增加的或调整的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复查井壁取心
复查井壁取心位置及顺序号。
5
未进行复查扣5分。
7
记录数据
读取井壁取心深度，并在井壁取心设计单上按顺序号填写井壁扣3分；
填写井壁取心深度不正确，每处扣2分。
从第2颗开始计算并标明每一颗井壁取心的上提值。
10
计算井壁取心的上提值不正确，每处扣2分。
井壁取心方法
序号
考核
项目
评分要素
配
分
评分标准
检验
结果
扣
分
得分
备注
1
准备
材料、工具准备。
5
每少选或选错1件扣1分。
2
油气显示归位
确定本井油气显示情况
1
不掌握本井油气显示情况扣1分。
将随钻岩屑录井图与本井1：500常规测井曲线进行对比，进行含油显示归位。
9
不会进行对比扣5分；
油气显示归位不合理扣5分。
3
8
安全
文明
操作
清理现场
未清理从总分中扣5分。
按国家或企业颁发有关规定执行操作
每违反一项安全规定从总分中扣10分；严重违规取消考核。
9
考核时限
在规定时间内完成
超时1min从总分中扣5分；超时3min停止操作。
合计
100
10
未将1：200常规测井曲线与中子、密度曲线进行叠合扣5分；
叠合不合理扣5分。
5
设计井壁取心
根据井壁取心原则在1：200双侧向测井曲线上画出井壁取心位置（用直尺、铅笔画垂直于深度方向的短直线），由下至上（由深至浅）标注顺序号。
30
井壁取心位置设计不合理，每处扣5分；
标注不正确，每处扣2分；标注顺序号有误，每处扣2分。
标识需落实层
将归位油气显示标识到本井1：200电阻率曲线上。
10
未将归位含油气显示标识到本井1：200电阻率曲线上，每少标或错标一层扣5分。
根据测井曲线特征标出可疑含油层及需落实的层。
10
未能标出出可疑含油层及需落实的层，每漏标一层扣5分。
4
曲线叠合
按深度将1：200常规测井曲线与中子、密度曲线进行叠合。
