螺丝基础知识和有关的术语

合集下载

螺丝的基本知识、制作过程

螺丝的基本知识、制作过程
一文了解螺丝的基本知识、制作过程，一起来看看，有的点还是比较直观的！
螺丝基础知识
螺丝的有关术语
1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别：
标准说法是没有螺丝和螺帽的。

螺丝是俗称，带有外螺纹的都可称"螺丝"。

螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。

螺帽是俗称，标准应称"螺母"。

螺栓的头部一般为六角形，杆部带有外螺纹。

螺钉较小，头部有平头、十字头等，杆部带有外螺纹。

螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间一般是光杆。

螺纹长的一端用来与深孔连接，短的一段与螺母连接。

2.常见的英文表示：
Screw / Bolt / Fastener
(螺丝/螺钉) (螺栓) (紧固件)
3.螺纹的定义：
螺纹是一种在固体外表面或内表面上，有均匀螺旋线凸起的形状。

螺纹作用
1.紧固和连接作用：适用于现阶段大部分螺丝产品。

2.传动作用（位移作用）：如QC检查尺寸用的千分尺。

3.密封作用：如管道的连接密封。

螺纹的发展史
机牙螺纹：装配时先在装配物上钻孔攻牙，所攻内牙与螺丝的外牙规格一致，使用较小力矩装配。

自攻螺纹：装配时先在装配物上钻孔，不需攻内牙，使用较大力矩装配。

自钻螺纹：直接在装配物上使用，螺丝钻孔攻牙一次成型。

螺丝的加工方式。

螺纹的画法、螺丝的选用、紧固件的画法

一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。

它有三角形、梯形、锯齿形和矩形等。

不同的螺纹牙形，有不同的用途。

（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。

②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。

③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。

此假想圆柱称为中径圆柱，其直径称为中径。

它是控制螺纹精度的主要参数之一。

（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。

（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。

同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP（5）旋向: 螺纹分右旋和左旋两种。

顺时针旋转时旋入的螺纹，称为右旋螺纹。

逆时针旋转时旋入的螺纹，称为左旋螺纹。

工程上常用右旋螺纹。

只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。

二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。

1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。

画图时小径尺寸近似地取d1≈0.85d。

在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。

画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。

2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。

螺丝基础知识

0.06
--
--
4.8
低碳钢或中碳钢
--
0.55
0.05
0.06
--
--
5.8
低碳钢或中碳钢
--
0.55
0.05
0.06
--
--
6.8
低碳钢或中碳钢
--
0.55
0.05
0.06
--
--
8.8
低碳合金钢（如硼或锰或铬）淬火+回火
0.15
0.35
0.04
0.05
850℃左右
340
中碳钢，淬火+回火
0.25
≤0.03
≤0.03
≤0.25
0.9~1.2
0.15~0.25
--
用于机械性质强度10.9级螺丝
--
SCM435
0.33~0.38
0.15~0.35
0.6~0.9
≤0.03
≤0.03
≤0.25
0.9~1.2
0.15~0.3
--
用于机械性质强度12.9级螺丝
不锈钢
AISI302
SUS302HQ
≤0.08
韧性上升。但由于低、中碳钢中含碳量不同，回火温度对其影响程度不同。所以为了获得良好的综合机械性能，可分别采取以下途径：
1、选取低碳（合金）钢，淬火后进行低温250℃以下回火，以获得低碳马氏体。为了提高这类钢的表面耐磨性，只有提高各面层的含碳量，即进行表面渗碳，一般称为渗碳结构钢。
2、采取含碳较高的中碳钢，淬火后进行高温（500-650℃）回火（即所谓调质处理），使其能在高塑性情况下，保持足够的强度，一般称这类钢为调质钢。如果希望获得高强度，而宁肯降低塑性及韧性，对含碳量较低的

紧固件行业基本术语

为了满足客户的要求进行的表面处理，同时也可以增加螺丝的某些性能。如防锈、美观等。
13. 惠氏螺纹：
是英国英寸规格紧固件用普通螺纹。它的螺纹角度是55°。惠氏螺纹的规格，习惯用公称直径（单位为in）及每英寸牙数表示，尺寸单位采用符号〞。例如：1/4〞－20表示公称直径为1/4〞的粗牙惠氏螺纹，20代表一英寸的牙数。
14. 统一标准螺纹：
是美国英寸规格紧固件用普通螺纹。它的螺纹角度是60°。它的规格用号码（公称直径＜1/4〞或公称直径的英寸分数（≥1/4〞），每英寸牙数和代号（UNC－粗牙，UNF－细牙）表示。
例如：1/2〞－13UNC，表示公称直径为1/2〞，每英寸13牙粗牙统一标准螺纹。
15. 抗拉强度：
指外力是拉力时的强度极限。芳生12.9级螺丝的抗拉强度≥1220N/mm2。
16. 洛氏硬度（HRC）：
适用于调质钢、淬火钢等较硬材料的硬度测定。芳生螺丝的硬度是39－44之间。
17. 低碳钢：
3. 螺柱：
没有头部，仅有两端均带外螺纹的一类紧固件。
4. 螺钉：
由头部和螺杆两部分构成的一类紧固件，按用途可分为－机器螺钉、紧定螺钉和特殊用途螺钉。
5. 螺母：
带有内螺纹孔，形状一般呈扁六角柱形，也有呈扁方柱形，配合螺栓、螺柱、机器螺钉使用。
6. 自攻螺钉：
与机中。
19. 高碳钢：
C%>0.45%。目前市场上基本没使用
20. 合金钢：
在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo
21. 盘元：

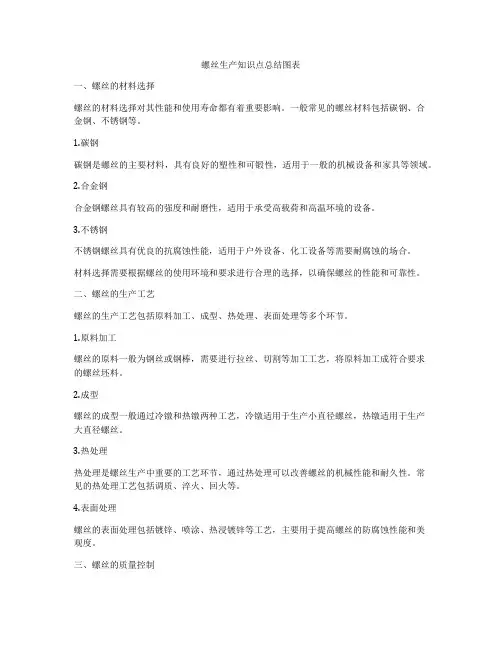

螺丝生产知识点总结图表

螺丝生产知识点总结图表一、螺丝的材料选择螺丝的材料选择对其性能和使用寿命都有着重要影响。

一般常见的螺丝材料包括碳钢、合金钢、不锈钢等。

1.碳钢碳钢是螺丝的主要材料，具有良好的塑性和可锻性，适用于一般的机械设备和家具等领域。

2.合金钢合金钢螺丝具有较高的强度和耐磨性，适用于承受高载荷和高温环境的设备。

3.不锈钢不锈钢螺丝具有优良的抗腐蚀性能，适用于户外设备、化工设备等需要耐腐蚀的场合。

材料选择需要根据螺丝的使用环境和要求进行合理的选择，以确保螺丝的性能和可靠性。

二、螺丝的生产工艺螺丝的生产工艺包括原料加工、成型、热处理、表面处理等多个环节。

1.原料加工螺丝的原料一般为钢丝或钢棒，需要进行拉丝、切割等加工工艺，将原料加工成符合要求的螺丝坯料。

2.成型螺丝的成型一般通过冷镦和热镦两种工艺，冷镦适用于生产小直径螺丝，热镦适用于生产大直径螺丝。

3.热处理热处理是螺丝生产中重要的工艺环节，通过热处理可以改善螺丝的机械性能和耐久性。

常见的热处理工艺包括调质、淬火、回火等。

4.表面处理螺丝的表面处理包括镀锌、喷涂、热浸镀锌等工艺，主要用于提高螺丝的防腐蚀性能和美观度。

三、螺丝的质量控制螺丝的质量控制主要包括原材料检测、生产过程控制和成品检验等环节。

1.原材料检测在原材料加工前，需要对钢丝或钢棒进行成分分析、物理性能测试等检测，以确保原料的质量符合要求。

2.生产过程控制在螺丝的生产过程中，需要对各个环节进行严格控制，包括成型尺寸、热处理工艺、表面处理等，以确保螺丝的尺寸精度和性能稳定。

3.成品检验对成品螺丝需要进行外观检验、尺寸检测、拉伸强度测试、扭剪强度测试等多项检测，以确保螺丝的质量符合标准要求。

四、螺丝的应用领域螺丝作为机械连接件，广泛应用于各个领域，其应用特点包括抗拉强度和扭剪强度高、安装方便、价格低廉等。

1.机械设备螺丝广泛应用于各种机械设备，包括机床、起重机、压力容器等，用于固定连接和传递力的作用。

2.汽车汽车中的各个部件都需要螺丝进行固定连接，例如发动机、底盘、车身等，因此对螺丝的性能和可靠性要求较高。

焊接螺杆知识点总结归纳

焊接螺杆知识点总结归纳一、焊接螺杆的基本知识1. 焊接螺杆的材质焊接螺杆的材质通常为碳素钢或合金钢，其性能对焊接螺杆的使用寿命和承载能力有着重要影响。

通常焊接螺杆的材质要求具有一定的强度和硬度，同时还要具有良好的焊接性能和耐腐蚀性能，以满足各种工况下的需求。

2. 焊接螺杆的规格焊接螺杆的规格包括直径、长度、螺距等参数，这些参数决定了焊接螺杆的承载能力和使用范围。

根据不同的应用场景和需求，可以选择不同规格的焊接螺杆进行使用。

3. 焊接螺杆的种类根据螺纹形状的不同，焊接螺杆可以分为内螺纹焊接螺杆和外螺纹焊接螺杆两种类型。

内螺纹焊接螺杆通常用于连接螺柱、螺母等零件，而外螺纹焊接螺杆通常用于连接螺孔、螺纹管等零件。

二、焊接螺杆的使用注意事项1. 焊接前的准备工作在进行焊接螺杆时，首先需要对焊接螺杆和被连接的零件进行清洁和处理，以确保焊接接头的质量。

同时还需要选择合适的焊接方法和焊接材料，以确保焊接接头的牢固和可靠。

2. 焊接过程中的注意事项在进行焊接螺杆时，需要注意焊接温度、焊接时间、焊接压力等参数，避免焊接过程中的温度过高或者焊接时间过长等情况，以免影响焊接接头的质量。

3. 焊接后的处理工作在焊接完成后，需要对焊接接头进行清洁和处理，以确保焊接接头的表面光滑和无缺陷。

同时还需要对焊接接头进行检测和测试，以确保焊接接头的质量和可靠性。

四、焊接螺杆的维护与保养1. 定期检查焊接螺杆的连接质量和使用情况，对有问题的焊接螺杆及时更换或者修理。

2. 定期清洁焊接螺杆和周围的环境，保持其表面的清洁和无尘。

3. 对焊接螺杆进行防腐保养，以延长其使用寿命和减少故障发生的可能性。

五、焊接螺杆的应用领域1. 建筑工程中的钢结构连接。

2. 机械设备中的螺纹连接。

3. 汽车和船舶等交通工具中的连接装置。

4. 其他行业中的各种螺纹连接。

总之，焊接螺杆是一种非常重要的连接装置，其使用和维护需要一定的专业知识和技能。

只有充分了解焊接螺杆的知识点，才能正确、安全、可靠地进行焊接螺杆的使用和维护工作。

螺栓_螺母英文简称_及术语

螺栓螺母英文简称及术语No. 单词简写中文1 screw scr 螺丝2 nut nut 螺母3 washer wash 垫圈4 head hd 头5 thread thre 螺纹6 coating coat 镀层7 rivet riv 铆钉8 standoff stdoff 内外六角钉9 driver driv 穴10 hexagon hexa 六角11 tooth tooth 齿12 lock lck 锁13 spring spr 弹簧14 wave wave 波浪型15 pitch pitch 牙距16 partial thread P T 半螺纹17 PT PT 一种螺纹形式18 Full Thread FT 全螺纹19 silver silv 银20 cone cone 锥形21 Eco-syn Eco 30度牙的一种螺纹22 Thread Forming TF 自攻螺纹24 pin pin 销25 shaft Shaf 轴26 steel St 铁27 stainless steel SS 不锈钢28 Brass(Cu) Bras(Cu) 铜29 Aluminum AL 铝30 Rubber Rub 橡胶31 machine screw mech scr 机制螺丝32 SEM screw SEM Scr 组合螺丝33 Material material 材料34 Grade GD 等级35 Finish Finish 表面处理36 Point Point 点37 Clamp Clam 夹子38 internal Int 内39 external ext 外40 thickness / 厚度41 length / 长度42 hole / 孔43 Metric Metcric 公制48 NFE / 法标点图进入相册地脚栓点图进入相册吊环栓点图进入相册组合栓点图进入相册六角螺栓点图进入相册弹垫点图进入相册膨胀栓螺丝的简称及术语50 Quality / 质量51 surface hardness 表面硬度52 product treatment 表面处理53 plating 电镀54 heat 热55 Screws And Shafts For Motorcycle Or Bicy cle 机(踏)车用螺丝、轴心56 Screws And Shafts For Sewing Maching 针车用螺丝、轴心57 Socket Set Screws 止付螺丝58 Stainless Steel Coarse Thread Screws 不锈钢宽牙螺丝59 Stainless Steel High-Low Thread Screws 不锈钢高低牙螺丝60 Stainless Steel Machine Screws 不锈钢机械螺丝61 Stainless Steel Self Drilling Screws 不锈钢钻尾螺丝62 Stainless Steel Self Tapping Screws 不锈钢自攻螺丝63 Stainless Steel Thread Cutting Screws 不锈钢自削螺丝64 Stainless Steel Tri-Lobular Thread Screws 不锈钢三角牙螺丝63 Steel Hex Coupling Nuts 碳钢六角螺帽66 Heavy Duty Expansion Anchors 不锈钢重载胀栓67 Strut Nuts 弹簧螺帽68 Loxin Masonry Anchors 两片夹69 Set Bolts 定位螺栓70 Drop in Setting Tools 工具棒71 Elephant foot anchors 象脚壁虎72 Concrete Insert 水泥预埋件73 Drop in Anchor with Lip 翻边胀轴74 Legs Drywall Anchors 冲件75 Hex Cap Nuts 六角盖头螺帽76 Hex Serrated Nuts 六角锯齿螺帽77 Hex Flange Nuts 六角轮缘螺帽78 Hex Coupling Nuts(High Nuts) 高脚螺帽78 Round Nuts 圆螺帽79 Square Nuts 四角螺帽80 Pipe Nuts 管用螺帽81 Wheel Nuts 轮壳螺帽82 Wing Nuts 蝶型螺帽83U Nuts U形螺帽84 T Nuts T形螺帽85Eye Nuts 环首螺帽86Kep Nuts 齿形螺帽87 Clinch Nuts 齿花螺帽88 Corten Steel Heavy Hex Nuts 耐候钢六角重型螺帽89 Weld Nuts 焊接螺帽90 Heigh Strength Nuts 高张力螺帽91 Structural Nuts 建业用螺帽92 Stainless Steel Nuts 不锈钢螺帽93 Brass Nuts 铜螺帽94 Aluminum Nuts 铝螺帽95 Alloy Steel Nuts 合金钢螺帽96 Heavy Duty Wheel Hub Nuts 重型车螺帽97 Acorn Cap Nuts 铁器焊接袋帽98 All-Metal Prevailing Torque Type Nuts 金属预置扭矩式螺帽99 Anchor Nuts 壁虎螺帽100 Big Size Nuts 大尺寸螺帽101 Closed End Acorn Nuts 铁盖袋帽102 Conical Washer Nuts 盘形华司螺帽103 Din 986 Domed Cap Nuts 铁盖+尼龙圈组合盖帽104 Flange Nylon Insert Lock Nuts 突缘尼龙盖帽105 Flat Waser Nuts 平面华司螺帽106 Hex Slotted Nut 六角割沟螺帽107 Self-Locking Nuts 自锁螺帽108 Sliding Nuts 制止螺帽109 Sln Self-Locking Nuts Sln-自动防松螺帽110 Special Nuts 其它特殊螺帽111Spring Nuts 弹簧螺帽11230 Stainless Steel Flange Nuts 不锈钢突缘螺帽113 Stainless Steel Flange Nylon Insert Lock Nuts 不锈钢六角轮缘尼龙螺帽114 Stainless Steel Heavy Hex Nuts 不锈钢六角重型螺帽115 Stainless Steel Hex Nuts 不锈钢六角螺帽1 16Stainless Steel Nylon Insert Lock Nuts 不锈钢尼龙嵌入螺帽1163775 Hex Nuts 普通六角螺帽117 heavy Hex Nuts 六角重型螺帽118 Hex Jam Nuts 薄型螺帽119 Nylon Insert Lock Nuts 尼龙嵌入防松螺帽120 Hex Machine Screw Nut 机械螺丝用六角螺帽121 Hex Head Cap Screws(Hex Bolts) 六角螺丝(栓)122 Hex Head Machine Bolts 六角机械螺丝123 Hex Lag Bolts 六角木牙螺丝124 Square Head Bolts 四角螺丝125 Carriage Bolts 马车螺丝126 Eye Bolts 环首螺丝127 Hex Socket Cap Screws 内六角孔螺丝128 Set Screws 固定螺丝129 Stud Bolts 螺椿栓130 Screw Studs 螺旋椿131 Wheel Bolts 轮壳螺栓132 Wing Screws 翼形螺丝133 Self Tapping Screws 自攻螺丝134 Thread Cutting Screws 自削螺丝135 Self Drilling Screws 钻尾螺丝136 Drive Screws 旋入螺丝137 Machine Screws 机械螺丝138 Wood Screws 木螺丝139 Furniture Screws 家具螺丝140 Chipboard Screws 塑板螺丝141 Drywall Screws 墙用螺丝142 Foundation Bolts 基础螺栓143 U Bolts U型螺栓144 Hook Bolts 勾头螺栓145 Toggle Bolts 套挂螺丝146 Flange Bolts 突缘螺丝147 Track Bolts 轨道螺栓(鱼尾螺丝) 148 Corten Steel Heavy Hex Bolts 耐候钢螺丝149 T.C.Bolts 扭矩控制螺栓150 High Strength Bolts 高张力螺栓151 Welding Studs 剪力钉(焊接螺丝)152 Screws And Washers Assembled(Sems) 螺丝附华司组合153 Big Size Bolts 大尺寸螺栓154 Stainless Steel Sheet Metal Screws 不锈钢小螺丝155 Stainless Steel Bolts 不锈钢大螺丝156 Brass Screws 铜螺丝157 Aluminum Screws 铝螺丝158 Alloy Steel Screws 合金钢螺丝159 Plastic Screws 塑料螺丝160 Particle Board Screws 复合材料用螺丝161 Titanium Alloy Bolts 钛合金螺丝162 Ti,Zr,Mo,Nb Pare Metal Bolts Parts 钛、锆、钼、铌等螺丝、零件、材料163 Thumb Screws 拇指螺丝164 Double End Screws Hanger Bolt 双头牙螺丝165 Automotive Fasteners 车辆(汽车)螺丝、螺帽166 Aerospace Fasteners 航天用螺丝167 Source Control Bolts 飞机特殊扣件168 Blind Bolts 拉栓169 Panel Fasteners 面板螺丝170 Elevator Bolts 电梯螺丝171 Square Set Screws 四角头固定螺丝172 T Head Bolts T头螺丝173 Step Bolts 大头马车螺丝174 One Way Lag Screws 单向螺丝175 Hose Clamp Screws 管夹螺丝176 Stainless Steel Hex Socket Cap Screws 不锈钢固定螺丝177 Stainless Steel Hex Socket Cap Screws 不锈钢内六角螺丝177 Hinge Screws 铰链螺丝178 Container Screws 货柜螺丝179 Bi-Metal Self Drilling Screws 复合材料钻尾螺丝180 Trilobular Thread Screws 三角牙螺丝181 High Low Screws 高低牙螺丝182 Particle Board Screws 夹板用螺丝183 Toilet Closet Bolts 马桶螺丝1845 Special Longer Screws 特长螺丝185Building Fasteners 建业螺丝186Stainless Steel Hex Socket Cap Screws 不锈钢六角螺丝187 Special Screws Or Bolts 其它特殊螺丝188 Special Stainless Steel Screws 不锈钢特殊螺丝189 Collated Screws 链带螺丝190 Coarse Thread Screws 宽牙螺丝（粗牙螺丝）191 Concrete Screws 水泥螺丝192 Construction Bolts 板模螺丝193 Die Cast Wing Screws; Zinc Alloy 锌蝶螺丝194 Heavy Duty Wheel Hub Bolts 重型车螺丝195 Hex Socket Set Screws 内六角固定螺丝196 Particle Board Screws 复合材料用螺丝（夹板用）197 Plow Bolts 犁壁螺丝198 Stainless Steel Wood Screws 不锈钢木螺丝199 Toggle Bolts 套挂螺栓及螺丝200 Titanium Alloy Expansion Bolts 钛合金膨胀螺丝201 Hex Cap Nuts 六角盖头螺帽202 Hex Serrated Nuts 六角锯齿螺帽203 Hex Flange Nuts 六角轮缘螺帽204 Hex Coupling Nuts(High Nuts) 高脚螺帽205 Round Nuts 圆螺帽206 Square Nuts 四角螺帽207 Pipe Nuts 管用螺帽208 Wheel Nuts 轮壳螺帽2 09Wing Nuts 蝶型螺帽210 U Nuts U形螺帽211T Nuts T形螺帽212 Eye Nuts 环首螺帽213 Kep Nuts 齿形螺帽214 Clinch Nuts 齿花螺帽215 Corten Steel Heavy Hex Nuts 耐候钢六角重型螺帽216 Weld Nuts 焊接螺帽217 Heigh Strength Nuts 高张力螺帽218 Structural Nuts 建业用螺帽219 Stainless Steel Nuts 不锈钢螺帽220 Brass Nuts 铜螺帽221 Aluminum Nuts 铝螺帽222 Alloy Steel Nuts 合金钢螺帽223 Heavy Duty Wheel Hub Nuts 重型车螺帽224 Acorn Cap Nuts 铁器焊接袋帽225 All-Metal Prevailing Torque Type Nuts 金属预置扭矩式螺帽226 Anchor Nuts 壁虎螺帽227 Big Size Nuts 大尺寸螺帽228 Closed End Acorn Nuts 铁盖袋帽229 Conical Washer Nuts 盘形华司螺帽230 Din 986 Domed Cap Nuts 铁盖+尼龙圈组合盖帽231 Flange Nylon Insert Lock Nuts 突缘尼龙盖帽232 Flat Waser Nuts 平面华司螺帽233 Hex Slotted Nut 六角割沟螺帽234 Self-Locking Nuts 自锁螺帽235 Sliding Nuts 制止螺帽236 Sln Self-Locking Nuts Sln-自动防松螺帽237 Special Nuts 其它特殊螺帽238 Spring Nuts 弹簧螺帽23 9Stainless Steel Flange Nuts 不锈钢突缘螺帽240 Stainless Steel Flange Nylon Insert Lock Nuts 不锈钢六角轮缘尼龙螺帽241 Stainless Steel Heavy Hex Nuts 不锈钢六角重型螺帽242 Stainless Steel Hex Nuts 不锈钢六角螺帽243 Stainless Steel Nylon Insert Lock Nuts 不锈钢尼龙嵌入螺帽244 Hex Nuts 普通六角螺帽245 Heavy Hex Nuts 六角重型螺帽246 Nylon Insert Lock Nuts 尼龙嵌入防松螺帽247 Hex Jam Nuts 薄型螺248 Iron Or Steel Wire249 Iron Or Steel Wireod 线材盘元a.Z：Zine-Plated：镀锌b.Ni：Ni-Plated：镀镍 c.Tin-Plated：镀锡d.ZinePlated/GreenIridite：镀锌绿膜处理。

螺丝手册

螺丝基础知识一、螺丝的结构螺丝头型部分螺杆部分槽的形状头的形状螺纹形状末端形状机丝螺钉自攻螺钉二、槽型的分类注：型十字槽为最常用槽型名称槽型槽型六角三角十字组合一字型十字型十字名称梅花四方字字梅花带柱梅花组合H 型十字槽规格三、常用头型的形状及分类(注：代码是为方便本公司管理而编制)头部形状头部形状名称代码盘头带介大平头平圆头六角头内六角头六角头带介半圆头大扁头中柱头半沉头沉头盘头代码名称四、常用螺纹的形状及各类（包括末端）螺纹形状自攻牙平尾自攻牙尖尾自攻牙尖尾机械开束尾机械开平尾名称代码注：代码是为方便本公司管理而编制规格(槽号)适用范围特征备注00#M0.6-M1.0极少用0#1种M1.4-M2.6小而浅2种M1.4-M2.6大而浅极少用3种M1.4-M2.6大而深1#M2-M2.6T 头M3属1#槽2#M3-M53#M6-M8螺纹形状自攻牙束尾铣尾自攻牙铣尾自攻牙双线束尾自攻牙双线自攻牙束尾名称代码注：代码是为方便本公司管理而编制代码名称三角自攻单牙三角自攻双牙三角自攻机械牙三角自攻机械牙螺纹形状注：代码是为方便本公司管理而编制五、螺丝的表面处理1、普通电镀名称彩锌白锌蓝锌黑锌白镍铬军绿锌锡代码CZn WZn Uzn BZn Ni Cr GZ Sn2、环保电镀3、其他涂饰六、常用螺钉线材的钢铁□代号与化学成分注：1、JISG3507（日本钢号标准）2、AISI（美国钢铁协会）、SAE（美国自动工作协（学）会）3、★号数量表示常用级别4、1006-1010材质多数用于制造无需热处理螺钉使用1018-1022材质多数用于制造热处理螺钉使用名称彩锌Cr3+白锌Cr3+蓝锌Cr3+黑锌Cr3+白镍Cr3+锡Cr3+代码CZn3+WZn3+UZn3+BZn3+Ni3+Sn3+名称达克罗耐落染色代码达克罗NYLOK染色钢铁代号化学成分%备注JIS G3507AISI SAE C Si Mn P(最高)S(最高)S06C 10060.08(最高)0.17-0.370.25-0.400.0400.050★★★S08C 10080.01(最高)0.17-0.370.30-0.500.0400.050★S10C 10100.08-0.130.17-0.370.30-0.600.0400.050★★★S12C 10120.10-0.150.17-0.370.30-0.600.0400.050★S18C 10180.15-0.200.17-0.370.60-0.900.0400.050★★★S22C10220.18-0.230.17-0.370.70-1.000.0400.050★★十字槽螺钉(JIS B 1111)一、适用范围本标准规定了一般用途的钢制、不锈钢制和黄铜制十字槽螺钉。

螺纹知识

螺纹螺纹大体分为三种英制，公制，美制要看你要用的是什么啊～～只是一种尺寸标法哦～～并不是特定的要在什么地方用的是世界上各个地方上的人用的习惯的问题啊欧洲人习惯用英制螺纹啊G开头我们国内喜欢公制的就是M开头的美洲习惯用美制螺纹也是G开头的最后有个NPT标志是种锥形螺纹统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60 度，(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC代号)英制圆柱管螺纹BSPP螺纹就是55°牙角,一般都是手工加工,G是我们国家的管螺纹代号7/8"-20 UNF-2B和1/2"-20 UNF-2B中的7/8和1/2表示美国统一螺纹的公称直径；20表示每英寸的牙数；UNF表示美国统一螺纹UN（外螺纹牙底半径任选）系列中的细牙螺纹；2B中的表示螺母螺纹的精度等级。

但是标准系列中没有7/8"-20 UNF-2B规格，7/8"-20 应该是超细牙，表示方法是7/8"-20 UNEF-2B.7/8"-20 UNEF-2B，小径为0.821－0.832；中径为0.8425－0.8482；中径公差为0.0057；大径（最小）为0.875。

1/2"-20 UNF-2B，小径为0.446－0.457；中径为0.4675－0.4731；中径公差为0.0056；大径（最小）为0.5000。

单位为英寸。

标记代号名称(或用途) 国别及标准号备注B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹英国标准BS84 牙型角为55°的英制螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹UN 恒定螺距系列的统一螺纹美国标准ANSIB1.1 标准牙型(牙底是平的或随意倒圆的)的内、外螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、UNRS只用于外螺纹而没有内螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹NPT②一般用途的锥管螺纹美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹Ⅱ型NPSF 干密封标准型燃油用直管内螺纹Ⅲ型NPS1 干密封标准型一般用直管内螺纹Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹国外常用英制螺纹的代号、名称和标准号①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

螺丝常用术语及物料编号方法

螺丝常用术语及物料编号方法创固螺丝一、螺丝通用的―物料编号（P/N）‖方法：1、电镀颜色编号：N1-镍（Nickel）N2–铜镍（Cpper Nickel）N3–三重镍（Three Layer Nickel）又称防锈镍N4-黑镍（Black Nickel）N5-化学镍（又称无电沉镍）Z1-白锌（White Zinc ）Z2-蓝锌（Blue Zinc ）Z3-彩锌（Dichromate ）Z4-黑锌（Black Zinc ）Z5-黄锌（Wellow Zinc ）Z6-染红色（Clear Chromate And Red DYE）Z7-染绿色（Zinc With Green）Z8-染蓝色（Zinc With Blue）Z9-三价兰锌（Trivalent Blue Zinc）ZW-三价白锌（Trivalent White Zinc）ZY-三价彩（Trivalent Chromate）ZP-磷酸盐黑锌（614 Black Zinc）ZB-三价（铬）黑锌（Trivalent Black Zinc/GR3 Black zinc）D1-灰色达可锈（Dacromet）D2-黑色达可锈（Black Dacromet）G1-青铜（Brass）G2-红铜（Copper）G3-古铜T1-电军绿T2-电泳漆（黑色）（ELECTROPHORESIS（BLACK））Cr-镀铬Sn-镀锡Ag-镀银Au-镀金O1-煲黑（黑）（Black Oxide）T3-煲黑（未加镍架（）（Black Oxide Without Oil）PA-本色（Primitive colors）A-喷黄色漆（Spray Yellow Paint）B-喷粉红色漆（Spray Pink Paint）C-喷白色漆（Spray White Paint）D-喷灰色漆（Spray Gray Paint）E-喷黑色漆（Spray Black Paint）注：广东及香港地区常把镍说成叻。

螺丝常用术语及物料编号方法

螺丝常用术语及物料编号方法（工程师的基础知识）螺丝常用术语及物料编号方法一、螺丝通用的―物料编号（P/N）‖方法：1、电镀颜色编号：N1-叻（Nickel）N2–铜叻（Cpper Nickel）N3–三重叻（Three Layer Nickel）又称防锈叻N4-黑叻（Black Nickel）N5-化学叻（又称无电沉叻）Z1-白锌（White Zinc ）Z2-蓝锌（Blue Zinc ）Z3-彩锌（Dichromate ）Z4-黑锌（Black Zinc ）Z5-黄锌（Wellow Zinc ）Z6-染红色（Clear Chromate And Red DYE）Z7-染绿色（Zinc With Green）Z8-染蓝色（Zinc With Blue）Z9-三价兰锌（Trivalent Blue Zinc）ZW-三价白锌（Trivalent White Zinc）ZY-三价彩（Trivalent Chromate）ZP-磷酸盐黑锌（614 Black Zinc）ZB-三价（铬）黑锌（Trivalent Black Zinc/GR3 Black zinc）D1-灰色达可锈（Dacromet）D2-黑色达可锈（Black Dacromet）G1-青铜（Brass）G2-红铜（Copper）G3-古铜T1-电军绿T2-电泳漆（黑色）（ELECTROPHORESIS（BLACK））Cr-镀铬Sn-镀锡Ag-镀银Au-镀金O1-煲黑（黑）（Black Oxide）T3-煲黑（未加叻架（）（Black Oxide Without Oil）PA-本色（Primitive colors）A-喷黄色漆（Spray Yellow Paint）B-喷粉红色漆（Spray Pink Paint）C-喷白色漆（Spray White Paint）D-喷灰色漆（Spray Gray Paint）E-喷黑色漆（Spray Black Paint）注：叻即镍，广东及香港地区常把镍说成叻。

螺丝的专业术语

螺丝的专业术语螺丝是一种常见的紧固件，广泛应用于各个行业和领域。

下面将介绍一些螺丝的专业术语。

1. 螺纹：螺纹是螺丝的重要组成部分，用于与螺孔或螺母配合，实现紧固连接。

螺纹分为内螺纹和外螺纹，常见的螺纹形式有米制螺纹和英制螺纹。

2. 螺纹规格：螺纹规格是指螺纹的几何参数和尺寸，包括螺距、螺纹直径和螺纹类型等。

常见的螺纹规格有M系列、UNC系列和UNF系列等。

3. 螺栓：螺栓是一种常见的螺丝，通常由螺杆和螺母组成。

螺栓通常用于需要经常拆卸的场合，具有可拆装的特点。

4. 螺钉：螺钉是一种特殊的螺丝，通常只有一个端头为螺纹，用于将两个或多个零部件固定在一起。

5. 螺栓等级：螺栓等级是指螺栓的强度等级，通常用数字和字母表示，如8.8级、10.9级等。

螺栓等级越高，其强度和紧固能力越大。

6. 拉伸力：拉伸力是指螺栓受到外力作用时所承受的拉力。

螺栓的拉伸力直接影响其紧固效果和安全性能。

7. 扭矩：扭矩是施加在螺栓上的旋转力矩，用于将螺栓拧紧到一定的预紧力。

扭矩值需要根据螺栓规格和使用要求进行选择。

8. 预紧力：预紧力是指螺栓在紧固前施加的力，用于消除连接件之间的松动和间隙。

预紧力的大小直接影响螺栓连接的紧固效果和稳定性。

9. 螺纹螺距：螺纹螺距是指螺纹上相邻两条螺纹的轴向距离。

螺纹螺距的选择需要根据紧固要求和连接件的特点进行合理设计。

10. 螺纹深度：螺纹深度是指螺纹在螺丝杆或螺母中的切削深度。

螺纹深度的大小影响着螺栓的连接强度和紧固性能。

11. 自攻螺纹：自攻螺纹是一种特殊的螺纹，具有自攻性能，可以在无螺纹孔的基材上直接穿刺并形成螺纹，用于实现紧固连接。

12. 螺纹锁固剂：螺纹锁固剂是一种用于增加螺栓连接强度和防止螺栓松动的化学物质。

螺纹锁固剂有分散型和固化型两种，可根据需要选择使用。

13. 螺母：螺母是用于与螺栓配合的零件，通过旋转螺母与螺栓实现紧固连接。

螺母分为标准螺母、螺帽和锁紧螺母等多种类型。

14. 螺栓连接：螺栓连接是指通过螺栓和螺母将两个或多个零部件紧固在一起的连接方式。

螺丝相关术语中英对照

绷头莲花头喇叭头六角头平头 80°-82° 大扁平顶头六角华司头平头大华司电梯大平头六角凸缘华司头小平头小蜜蜂头 BS 盘头盘头华司盘头钮扣头圆头大扁头华司(BS) 大扁头平头 87°-90° 椭圆头圆头华司六角凹头薄饼头岗山头圆盘头正平埋头平头 100° 梅花头凸缘扁圆顶柱头平顶锥头平头突出高依 IFI 孔形状代码表 1 号十字四角孔 2 号十字四角孔十字割沟梅花孔 1 号四角孔 1 号四角孔 1 号十字孔
HEX SOCKET ONE WAY SLOT POZI/SLOT #3 PHIL #1 SQ/SLOT SAW SLOT #2 SQ #0 SQ #2 PHIL #2 SQ WITH MFGR MARKS “TY “ STRUCK SLOT PHIL/SQ #2 SQ/SLOT #3 SQ/SLOT WITH MFGRMARKS “TY” AND “307A” #2 PHIL #2 PHIL POZI BS 4174 PHILL BS 1210 PHILL W/NIBS U/C W/8 NIBS W/5 NIBS W/WASHER FACE W/SHOULDER W/HALF MOON NIBS W/RIB NECK W/LOCK SERR W/TORQ SERR U/C U/C W/SERR SERATION PER SAMPLE
梅花一字槽
A牙
B牙
M牙
STB 牙
ST 牙
B牙
B 双牙
T牙
HEX SOCKET RECESS ONE WAY SLOTTED POZI AND SLOT RECESS #3 PHILLIPS RECESS #1 SQUAR SLOT SAW SLOT （MECHANICAL SLOT） #2 SQUARE RECESS（UAB） #0 SQUARE RECESS #2 PHILLPS RECESS #2 SQUARE RECESS MFGR MARKS “TY” STRUCK SLOT PHIL AND SQUARE RECESS #2 SQUARE SLOT #3 SQUARE SLOT MFGR MARKS 307A + TY #2 PHILLIPS DIN #2 PHILLIPS JIS POZI RECESS RECESS BE NOT REQUESTED BS 4174 PHILLIPS BS 1210 PHILLIPS FLAT (OVAL) HD W/NIBS FLAT (OVAL) HEAD UNDER CUT 8 NIBS UNDER HEAD FLAT HD W/5 NIBS W/WASHER FACE WITH SHOULDER HALF MOON NIBS WITH RIB NECK LOCKING SERRATIN TORQUE BREAKING SERRATION(STANDARD SERRATION) UNDER CUT UNDER CUT W/SERRATION SERRATION PER SAMPLE

螺丝基础必学知识点

螺丝基础必学知识点
以下是螺丝基础必学知识点：
1. 螺纹类型：常见的螺纹类型有英制螺纹、公制螺纹和特殊螺纹。

英制螺纹根据其每英寸包含的螺纹数分为粗牙和细牙；公制螺纹则根据每毫米包含的螺纹数分为粗牙和细牙。

2. 螺纹标识：螺纹的标识通常由螺纹直径、螺距和螺纹类型组成。

例如，M12×1.75表示公制螺纹，直径为12毫米，螺距为1.75毫米。

3. 螺纹测量：常用的螺纹测量工具包括测螺距卡规和螺纹规。

测量时需注意准确对齐螺纹，避免偏差。

4. 螺杆种类：常见的螺杆种类包括内六角螺杆、十字槽螺杆、平头螺杆、圆头螺杆等。

不同种类的螺杆适用于不同的应用场景。

5. 螺丝扳手：用于拧紧和松开螺丝的工具，通常有定扭矩和非定扭矩两种类型。

定扭矩螺丝扳手可精确控制扭矩大小，适用于对扭矩要求较高的应用。

以上是螺丝基础必学知识点的简要介绍，螺丝学习需要深入理解其原理和实践操作。

“螺旋”“螺丝”“螺钉”“螺丝钉”探源

“螺旋”“螺丝”“螺钉”“螺丝钉”探源作者：黄河清来源：《中国科技术语》2018年第05期摘要：螺旋分内螺旋和外螺旋，在机械中应用十分广泛。

它来自西方，在17世纪传入中国。

汉语中表示这种意义的“螺旋”一词，最早见于1612年耶稣会士熊三拔的《泰西水法》。

“螺丝钉”的出现在此之后，见于1626年另一位耶稣会士汤若望的《远镜说》。

之后，又产生了“螺丝”“螺钉”“螺蛳钉”“螺旋钉”“旋螺钉”等词，这些词有的已经淘汰，有的则沿用下来。

关键词：螺旋，螺丝，螺钉，螺丝钉中图分类号：F407.4；N04 文献标识码：A DOI：10.3969/j.issn.1673-8578.2018.05.015Abstract： More general， screw may mean any helical device， such as a clamp， a micrometer， a ships propeller or an Archimedes screw water pump. The western screw had been introdu ced into China in the seventeenth century. The Chinese name “ luoxuan” is firstly recorded in the Jesuit missionary Sabatino de Ursiss Taixi Shuifa （European Water Conservation） in the late Ming Dynasty，later used again in Japan. The other Chinese name “luosiding”， which describes the bolt， has been used since the year of 1626.Keywords：“luoxuan”，“luosi”，“luoding”，“luosiding”， screw， bolt西方学者普遍认为，最早描述螺旋状物体的是希腊数学家阿契塔（Archytas of Tarentum，前428—前350）。

螺母螺栓知识点总结

螺母螺栓知识点总结一、螺栓的组成和分类1、螺栓的组成螺栓是一种带有外螺纹的圆柱形零件，一端装有螺纹，另一端为柄部。

螺栓的主要组成部分包括螺纹部分、柄部、头部（也叫头盖）和螺柱。

2、螺栓的分类根据螺栓头部的形状，螺栓可以分为内六角螺栓、外六角螺栓、梅花头螺栓、圆头方颈螺栓、圆柱头螺栓等不同类型。

根据螺栓的用途和性能，螺栓可以分为强度等级螺栓、高强度螺栓、特种螺栓等不同种类。

二、螺母的组成和分类1、螺母的组成螺母是一种带有内螺纹的六棱形零件，用于和螺栓配合使用。

螺母的组成部分包括螺纹孔、螺母壁、法兰面、槽孔等。

2、螺母的分类根据螺母壁的外形，螺母可以分为六角螺母、方螺母、六角薄型螺母、六角厚型螺母等不同类型。

根据螺母的用途和性能，螺母可以分为普通螺母、高强度螺母、防松螺母、自锁螺母等不同种类。

三、螺母螺栓的配合原理1、螺纹的配合原理螺母和螺栓的配合是通过螺纹来实现的。

螺栓的外螺纹和螺母的内螺纹配合在一起，形成一种可拆卸的连接方式。

螺母和螺栓的配合牢固而且便于拆卸，可以满足机械设备对联合紧固件的要求。

2、摩擦力的配合原理螺母螺栓的配合中，摩擦力是一个非常重要的因素。

通过增加螺杆上的预紧力，可以利用螺纹阻力和摩擦力来提高螺杆的抗松动性。

四、螺母螺栓的安装和使用注意事项1、螺母螺栓的正确安装在进行螺母螺栓的安装时，需要根据实际情况熟悉螺母和螺栓的型号和规格，选择合适的配合规格。

在安装时，需要正确选择应用螺母和螺栓的等级、规格和数量。

2、螺母螺栓的正确使用在使用螺母螺栓时，需要正确的紧固和拧紧螺母；不要在螺栓上一次性加力过大，以防损坏螺纹和导致紧固不牢；在使用螺母螺栓时，要根据实际需要选择合适的螺栓强度等级和螺母类型。

五、螺母螺栓的质量检测1、螺母螺栓的常见质量问题在使用螺母螺栓时，常见的质量问题包括螺母螺栓的氢脆、螺纹磨损、松动、螺母壁表面的划伤、腐蚀等问题。

2、螺母螺栓的质量检测方法螺母螺栓的质量检测方法包括外观检测、尺寸测量、材料性能测试、强度测试等多种方法。

内沉头螺丝术语

内沉头螺丝术语
内沉头螺丝是一种螺钉，其头部设计成可以嵌入物体表面，使其在连接时不突出或低于表面。

以下是一些与内沉头螺丝相关的术语：
1. 内沉头螺丝（Countersunk screw）：也称为平头螺丝，头部设计成圆角或锥形，使其能够完全嵌入物体表面。

2. 沉头孔（Countersink hole）：制造内沉头螺丝的孔，使螺丝头能够完全嵌入物体表面。

3. 止动沉头孔（Stop countersink hole）：制造内沉头螺丝的孔的底部，以防止螺丝头进一步嵌入物体表面。

4. 内沉头螺丝帽（Countersunk screw cap）：用于覆盖内沉头螺丝孔的帽子，以隐藏螺丝头。

5. 内沉头螺丝批（Countersunk screwdriver bit）：用于驱动内沉头螺丝的磁力刀具。

这些术语描述了设计和使用内沉头螺丝时涉及的不同部分和过程。
