电流互感器伏安特性测试方法
浅谈电流互感器TPY级变比及伏安特性试验方法
浅谈电流互感器TPY级变比及伏安特性试验方法作者：刘广瑞来源：《中国化工贸易·中旬刊》2017年第07期摘要：本文对电流互感器TPY级变比及伏安特性试验法进一步探索，阐述了电流互感器TPY级的具体的电流法和电压法特点，两种方法影响影响测试准确度的因素以及对测试结果的分析判断。
关键词：电流互感器TPY级；变比；伏安特殊性试验；探索此次介绍电流互感器TPY级的变比及伏安特性，一般用在高电压大电流的电网设备中。
属于电流互感器的保护级别。
这是本人在工作中所遇到的一些问题及解决的方法，希望同行们在工作中作为参考。
首先看一下，电流互感器工作原理：电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流，决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：①电流的大小，比差和角差随二次电流减小而增大；②二次负荷的大小，比差和角差随二次负荷减小而减小；③二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；④电源频率的影响；⑤其它因素。
电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流法做变比，是基本模拟电流互感器实际运行（仅是二次负荷的大小有差别），从原理上讲是一种无可挑剔的试验方法，同时能保证一定的准确度，也可以说是一种容易理解的试验方法。
但是随着系统容量增加，电流互感器电流越来越大，可达数万安培。
现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能。
降低一些试验电流对减小试验容量没有多大意义，降低太多则电流互感器误差骤增。
用电压法做变比越来越被人们所认可，具体的方法如下电压法试验原理电压法检查电流互感器变比试验接线图如图1所示。
(完整版)电流互感器伏安特性试验
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。
)试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。
3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
电流互感器伏安特性试验与误差曲线详解-伏安特性测试仪
电流互感器伏安特性试验与误差曲线详解王兰芳武汉市华英电力科技有限公司1 概述在电力系统中针对于保护用电流互感器最常见的试验项目是伏安特性试验，在很多地方电力部门还要求对保护用电流互感器绘制误差曲线，并将误差曲线数据上报至相关的管理部门。
伏安特性试验对应于国家标准和IEC标准的准确称呼是励磁特性试验，执行励磁特性试验的目的是获取电流互感器励磁特性曲线，并根据励磁特性曲线计算电流互感器的相关参数以判断电流互感器是否能达到要求。
误差曲线是根据励磁特性曲线和电流互感器二次线圈电阻计算而来的曲线，误差曲线建立了电流互感器最大允许误差和所连接二次负荷的关系，只要确保电流互感器所在系统的短路电流和所接二次负荷落在误差曲线的允许区间内，保护用电流互感器就能正常工作，否则电流互感器则可能发生磁饱和而失效2 励磁特性试验2．1 励磁曲线的定义图1 HYVA-405测量的电流互感器励磁特性曲线在不同的标准中，电流互感器励磁曲线的绘制要求也不同，在IEC60044-1/GB1208中励磁曲线的Y轴是电流互感器二次端电压有效值，X轴是电流互感器二次端电流有效值；在IEC60044-6/GB16847电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器的二次电流的峰值；在IEEE C57.13中电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器二次电流有效值取对数后的值。
因此针对不同标准的电流互感器，其励磁特性曲线的绘制方法也不同，由于我国的标准遵从与IEC 体系，因此针对我国的保护用电流互感器励磁特性曲线主要有IEC60044-1/GB1208和IEC60044-6.GB16847两种。
在完成励磁特性曲线后通常要计算励磁特性曲线的拐点电压，拐点电压反映的是电流互感器进入磁饱和区域的阈值，拐点电压以后电流互感器进入深度磁饱和状态，如果电流互感器运行时其二次端电压达到或超过拐点电压，则互感器进入磁饱和状态而失效。
伏安特性测试仪使用方法
伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。
伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。
在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。
操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。
该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。
采用智能旋转控制器，操作简单，全自动给出检测结果。
大屏幕液晶，图形化显示界面。
按规程自动给出(伏安特性)拐点电压和电流。
自动计算5%和10%误差曲线。
伏安特性测试仪可保存100组测试数据，掉电后不丢失。
自带微型快速打印机、可直接现场打印测试结果。
具有电压和电流保持功能，方便计量检测。
技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。
快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。
只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。
伏安特性
伏安特性1．电压互感器伏安特性的目的电压互感器的伏特性其实就是指铁芯的励磁特性，对电压互感器，通常让一次绕组开路，从二次绕组施加额定频率的交流电压，所加电压最大值按相关规程要求，测量所施加的电压与电流的关系曲线，曲线即是电压互感器的伏安特性曲线。
2．电流互感器伏安特性的目的电流互感器伏安特性原理伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。
为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。
实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。
试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。
电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

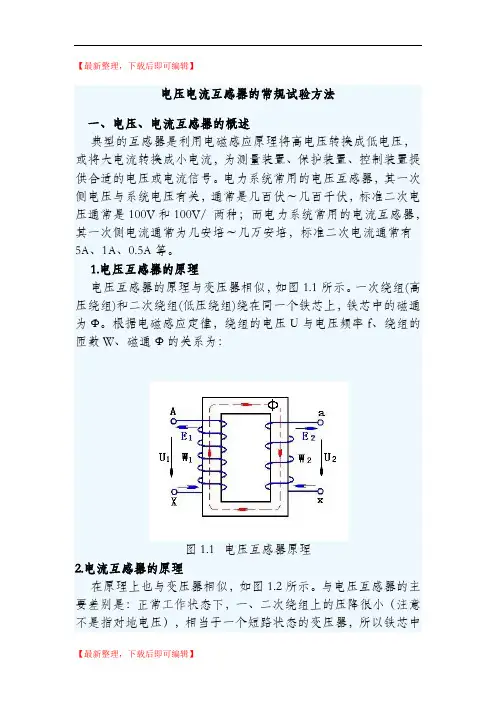

电压电流互感器的试验方法(完整资料).doc
【最新整理，下载后即可编辑】电压电流互感器的常规试验方法一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。
电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。
1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。
一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。
根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
电流互感器伏安特性试验
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。
电流互感器伏安特性测试方法
电流互感器伏安特性测试方法
电流互感器伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，即是铁芯的磁化曲线，因此也叫励磁特性。
反映互感器的铁芯质量、磁化曲线的饱和程度，判断互感器的二次绕组有无匝间短路；可计算10%误差曲线。
电流互感器电流加到额定值时，电压一般可达400V以上，因此单用调压器无法升到试验电压，所以还必须再接一个升压变，要求其高压侧输出电流需大于或等于电流互感器二次侧额定电流；可用一个电压互感器接电压表读取电压；也可用高内阻万用表直接读取电压；电流表宜采用内接法；为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
测试前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
测试后，根据数据绘出伏安特性曲线。
测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组
是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，因此，在进行测试时，在开始部分应多测几点。
CT-PT互感器伏安特性(励磁特性)测试
GDHG-106B CT/PT 互感器特性测试仪
注：每做一次伏安特性测试，测试仪自动完成一次互感器的退磁。
图 10，打印设置界面
图 11，退磁界面
2、退磁试验
（1）参数设置：
在 CT 主界面中，选择“退磁”后，进入测试界面见图 11，设置
二次侧额定电流： 1A 或 5A。
（2）试验：
接线图见（图 5），测试仪的 K1、K2 为电压输出端，试验时将 K1、
图 12，CT 变比极性测试界面 图 13，CT 变比极性（角差比差）接线图
4．CT 角差比差试验 （1）参数设置：
在 CT 主界面中，选择“角差比差”后，进入测试界面（图 14）， （注：应参照互感器铭牌上的实际额定变比值设定）CT 的一次额定电流： 0～25000A，二次额定电流：5A/1A。设置互感器额定负荷，并选择“满
图 2 CT 主界面
图 3 PT 主界面
八、CT 测试 进行电流互感器励磁特性、请移动光标至 CT，并选择相应测试选项。
1. CT 励磁（伏安）特性测试 在 CT 主界面中，选择“励磁” 选项后，即进入测试界面如图 4。
（1）参数设置： 励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果
GDHG-106B CT/PT 互感器特性测试仪
图1 2．面板注释：
1 —— 设备接地端子 2 —— 显示器标志 3 —— 通讯口 4 —— 打印机 5 —— 液晶显示器 6 —— 控制器
4
GDHG-106B CT/PT 互感器特性测试仪
7 ——CT 变比/极性试验时，大电流输出端口 8 —— CT 变比/极性(角差/比差)试验时，二次侧接入端口 9 —— CT/PT 伏安特性试验时，电压输出端口；CT/PT 负荷试验端口 10 —— PT 变比/极性（角差/比差试验）时，一次侧接入端口 11 —— PT 变比/极性（角差/比差试验）时，二次侧接入端口 12 —— CT/PT 直阻测试端口 13 —— 过流保护（功率）开关 14 —— 主机开关 15 —— 主机电源插座 16、17、18、19、20、21、23——测试项目接线简图 22—— 扩展端口
电流互感器原理和特性试验
电流互感器原理及特性试验一.电流互感器基本原理为保证电力系统的安全和经济运行,需要对电力系统及其中各电力设备的相关参数进行测量,以便对其进行必要的计量、监控和保护。
通常的测量和保护装置不能直接接到高电压大电流的电力回路上, 需将这些高电平的电力参数按比例变换成低电平的参数或信号,以供给测量仪器、仪表、继电保护和其他类似电器使用。
进行这种变换的变压器,通常称为互感器或仪用变压器。
互感器作为一种特殊的变压器,其特性与一般变压器有类似之处,但也有其特定的性能要求。
电流互感器(current transformer)简称CT,是将一次回路的大电流成正比的变换为二次小电流以供给测量仪器仪表继电保护及其他类似电器。
Z b,, 铁则（如10KV6～8个。
比,准的一次电流和二次电流。
电流互感器按其用途和性能特点可分为两大类:一类是测量用电流互感器,主要在电力系统正常运行时将相应电路的电流变换供给测量仪表积分仪表和其他类似电器,用于状态监视记录和电能计量等用途。
另一类是保护用互感器,主要在电力系统非正常运行和故障状态下,将相应电路的电流变换供给继电保护装置和其他类似电器,以便启动有关设备清除故障,也可实现故障监视和录波。
测量用和保护用两类电流互感器的工作范围和性能差别很大一般不能共用。
但可组装在一组电流互感器内,由不同的铁心和二次绕组分别实现测量和保护功能。
二 .电流互感器技术参数及意义实际一次电流Ip 实际一次电流方均根值（有效值）；额定一次电流Ipn 作为电流互感器性能基准的一次电流值，是长期连续正常运行一次电流值；国标 GB1208-1997规定标准值（以下简称标准值）：1012.5 15 20 25 30 40 50 60 75A以及它们十进制倍数或小数，一般 10-500kV电流互感器额定一次电流50-2500A, 用于100-600MW大型发电机10-20kV 出线侧的电流互感器一次电流可达到6000-25000A。
互感器：电流、电压互感器伏安特性测量变比接线方式
互感器：电流、电压互感器伏安特性测量变比接线方式互感器用途及标准介绍互感器伏安特性测试仪是一款多功能全自动化的CT、PT特性测试仪器，采用“电流法”，可用于保护类电流、电压互感器的伏安（励磁）特性、变比、极性、一次通流和交流耐压等综合试验，满足GB 1207-2006《电磁式电压互感器》和GB 1208-2006《电流互感器》的技术标准，采用ARM芯片为处理核心，测量精度高，功能性强，试验完成自动绘制曲线和打印数据报告。
电流互感器变比接线方式变比的接线方式是很简单的，将CT的一次侧开路，在二次侧施加试验电压，同时，将不用的二次绕组短接接地，下面看下SJFA-K互感器伏安特性测试仪的接线方法是如何表现的。
图中，a1，a2是电流互感器一次电流，s1，s2 是电流互感器二次电流，k1，k2是伏安特性的输出端子，需要提醒您的是，测量时该端口有持续电压输出，电压大小有被试的容量决定。
上图中，左侧CT是电流互感器伏安特性的测试数据，I（A）是电流，U（V）是电压，通过数据分析伏安特性关系，同样可以通过曲线分析，测试简单，显示直观，结果可以通过面板打印机输出或者直接储存数据。
电压互感器变比接线方式电压互感器的接线方式与电流互感器同理，需要注意2点，1，测量电压互感器伏安特性时，二次侧电压不要短接；2，在pt柜内最好不要做电压互感器的伏安特性试验，避免安全安全距离对测量造成影响，下面我们看一下PT（电压互感器）的参数设置面板。
上图是PT伏安特性的参数设置界面，左侧是功能的设置与显示，右侧是所有功能模块，上侧是互感器类型的选择。
总结电流、电压互感器伏安特性测量变比接线总体是很简单，一般通过观察接线图说明就能独立完成所有的试验项目，时基电力作为电力试验设备的制造厂家，温馨提醒您，该产品只针对保护用互感器的功能测量。
电流互感器伏安特性和 10%误差曲线 的原理和分析方法
电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。
目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。
（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。
图中L1、L2和K1、K2表示电流互感器一次、二次绕组。
此为一般CT 的简单原理图。
CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。
对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。
但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。
下面为了描述方便归算电流I2’用符号I2来表示。
二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。
正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。
当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。
在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。
磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。
这就是铁心饱和导致互感器出现大的传导误差的原理。
图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。
电流互感器的伏安特性及测量方法图解
电流互感器的伏安特性及测量⽅法图解
互感器的伏安特性其实就是指铁芯的励磁特性，互感器使⽤时电流与电压的关系，测量所施加的电压与电流的关系曲线，曲线即是互感器的伏安特性曲线。
理论上电流在额定范围内（容量在额定范围内），电压时不会改变的，实际使⽤中会有所偏差。
伏安特性测量⽅法
⾸先我们选择⽤CT伏安特性综合测试仪，进⾏参数设置：
励磁电流：设置范围（0—20A）为仪器输出的最⾼设置电流，如果实验中电流达到设定值，将会⾃动停⽌升流，以免损坏设备。
通常电流设置值⼤于等于1A，就可以测试到拐点值。
励磁电压：设置范围（0—1000V）为仪器输出的最⾼设置电压，通常电压设置值稍⼤于拐点电压，这样可以使曲线显⽰的⽐例更加协调，电压设置过⾼，曲线贴近Y轴，电压设置过低，曲线贴近X轴。
如果实验中电压达到设定值，将会⾃动停⽌升压，以免损坏设备。
接线⽅法：通常让⼀次绕组开路，从⼆次绕组施加额定频率的交流电压，所加电压最⼤值按相关规程要求。
接线⽅法如上图，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端⼦的连线都应断开）。
接线⽆误后⽅可测量。
试验时，可预先选取⼏个电流点，逐点测量相应的电压值。
通⼊的电流或电压不超过制造⼚的规定。
当电压稍微增加⼀点⼉电流增⼤很多时，说明铁芯以接近饱和，应极其缓慢的升压或停⽌试验。
根据试验数据绘制伏安特性曲线（如下图）。
测量伏安特性主要是检查CT的铁芯质量，通过鉴别铁芯磁化的饱和程度来判断互感器的绕组有⽆匝间短路等缺陷。
来源：电⼯电⽓学习。
电压电流互感器的试验方法
电压电流互感器的常规试验方法一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。
电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V 和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。
1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。
一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。
根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、 P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。
为什么要测量电流互感器的伏安特性,怎么测量
试验目的电流互感器的伏安特性（又称励磁特性曲线）是指一次开路，二次侧电流与所加电压的关系试验，实际上就是铁芯的磁化曲线试验，因此，伏安特性又称励磁特性曲线。
进行这样试验的主要目的主要是检查电流互感器二次绕组是否有层间短路，并为继电保护提供数据。
检查对象在继电保护有要求时对P级绕组进行；对0.2、0.5级测量绕组一般不进行此项试验；对TPY级暂态保护绕组，由于其励磁特性曲线饱和点电压一般很高，现场检查时如进行工频试验，则在电压不超过2kV时进行检查性比较，建议创造条件进行降低频率的试验。
多抽头的绕组可在使用抽头或最大抽头测量。
使用仪器设备伏安特性测试仪、调压器、交流电压表（1级以上）、交流电流表（1级以上）、毫安表（1级以上），有些参数的电流互感器试验时还需要小型试验变压器及测量用电流互感器。
试验前根据该电流互感器出厂报告数据或参数计算出本试验所需电压、电流，选择适当量程的试验设备和测量仪器。
试验方法各二次绕组分别进行；待检电流互感器一次及所有二次绕组均开路，将调压器或试验变压器的电压输出高压端接至待检二次绕组的一端，待检二次绕组另一端通过电流表（或毫安表，视量程需要）接地、试验变压器的高压尾接地，接好测量用电流互感器、电压表，缓慢升压，同时读出并记录各测量点的电压、电流值。
结果判别与同类型电流互感器励磁特性曲线、制造厂的特性曲线以及自身的历史数据比较，应无明显差异。
注意事项试验时待检电流互感器一次及所有二次绕组均开路；试验时应先去磁，然后将电压逐渐升至励磁特性曲线的饱和点即可停止，如果该绕组励磁特性的饱和电压高于2 kV，则现场试验时所施加的电压一般应在2 kV截止，避免二次绕组绝缘承受过高电压。
试验时记录点的选择应便于计算饱和点、便于与出厂数据及历史数据进行比较，一般不应少于5个记录点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 准备好调压器，升流器，电流表，电压表，刀闸。
满足相应容量，一般互感器二次是5安，300VA，通流要达到3倍以上，以此计算应通流达15安，电压为60-100伏，调压器等取容量1000VA左右。
接好线。
2 一人操作并读一表（如电流表），另一人读另一表（如电压表）并记录。
调压器归零位，合上开关，慢慢开始升压，一般不准回调。
每5-10%额定电流记录一点，直到明显出现拐点（电流上升很快，电压不怎么升。
大约在2-3倍额定电流的时候，我印象不深了。
）
3 找到拐点后，调压器归零，停电，绘出曲线。
如果试验失败（任何原因使升压中断），应停电从零电压重新开始。
电流互感器伏安特性试验
一试验目的
CT伏安特性是指电流互感器一次侧开路,二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线,因此也叫励磁特性.试验的主要目的是检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。
二试验方法：
因为一般的电流互感器电流加到额定值时,电压已达400V以上,单用调压器无法升到试验电压,所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压.
试验前应将电流互感器二次绕组引线和接地线均拆除.试验时,一次侧开路,从电流互感器本体二次侧施加电压,可预先选取几个电流点,逐点读取相应电压值.通入的电流或电压以不超过制造厂技术条件的规定为准.当电压稍微增加一点而电流增大很多时,说明铁芯已接近饱和,应极其缓慢地升压或停止试验.试验后,根据试验数据绘出伏安特性曲线.。
三注意事项：
1.电流互感器的伏安特性试验,只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较,电压不应有显著降低.若有显著降低,应检查二次绕组是否存在匝间短路，当有匝间短路时,其曲线开始部分电流较正常的略低,如图中曲线2,3所示(指保护CT有匝间短路,曲线2为短路1匝,曲线3为短路2匝),因此,在进行测试时,在开始部分应多测几点.
3.电流表宜采用内接法：
4.为使测量准确,可先对电流互感器进行退磁,即先升至额定电流值,再降到0,然后逐点升压。
典型的U-I特性曲线：
(DL/T 596-1996)中关于CT二次保护绕组的伏安发生的规定:与同类型互感器特性曲线或制造厂提供的特性曲线比较,就无明显差别。
在二次加电流分别:0.05A,0.1A,0.2A,0.4A,0.8A,1A,2A,3A,4A,5A.读取每个电流对应下的电压.一般升到5A 时电压基本饱和.超过5A时动作要快.最大不会超过10A.。
