高压管道焊接施工方案一、管道焊接施工要求1、管道切口质量应符合以下规定：⑴切口外表应平整、无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等；⑵切口端面倾斜偏差不应大于管子外径的１％，且不得超过３mm；⑶有坡口加工要求的，坡口加工形式按焊接方案规定进展。
2、管道预制时应按单线图规定的数量、规格、材质等选配管道组成件，并按单线图标明管道的系统号和按预制顺序标明各组成件的顺序号。
3、管道预制时，自由管段和封闭管段的选择应合理，封闭段必须按现场实测尺寸加工，预制完毕应检查部干净度，封闭管口，并按顺序合理堆放。
4、管道对接焊缝位置应符合以下规定：⑴管道位置距离弯管的弯曲起点不得小于管子外径或不小于100mm；⑵管子两个对接焊缝间的距离不大于5mm.⑶支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm；⑷管子接口应避开疏放水、放空及仪表管的开孔位置，距开孔边缘不应小于50mm，且不应小于孔径。
5、管道支架的形式、材质、加工尺寸及精度应严格按照相关图集进展制作，滑动支架的工作面应平滑灵活，无卡涩现象。
6、制作合格的支吊架应进展防腐处理，并妥善分类保管。
支架生根构造上的孔应采用机械钻孔。
二、管道安装1、管道安装前应具备以下条件：⑴与管道有关工程经检验合格，满足安装要求；⑵管子、管件、管道附件等已检验合格，具有相关证件；⑶管道组成件及预制件已按设计核对无误，部已清理干净无杂物。
2、管道安装应按单线图所示，按管道系统号和预制顺序号安装。
安装组合件时，组合件应具备足够刚性，吊装后不应产生永久变形，临时固定应结实可靠。
3、管道水平段的坡度方向以便于疏放水和排放空气为原则确定。
4、管道连接时，不得用强力对口，加热管子，加偏垫或多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
5、管子或管件的坡口及外壁10-15mm围的油漆、垢、锈等，在对口前应去除干净，显示出金属光泽。
管子对口一段应平直，焊接角变形在距离接口中心２00mｍ处测量，当管子公称通径ＤＮ＜100mm时，折口的允许偏差ａ≤２ｍｍ；当ＤＮ≥100mm时，允许偏差ａ≤３ｍｍ。
焊接专业施工组织设计.doc
目录第一章工程概况及编制依据 (1)1.1工程概况 (1)1.2编制依据 (2)1.3主要焊接工程量及焊接方法 (2)第二章项目组织机构设置 (7)2.1焊接人员的配备及职责 (7)2.2焊接人员应具备的资格条件 (9)2.3焊接组织机构 (10)第三章焊接材料管理 (10)3.1焊接材料管理制度 (10)3.2焊接材料检验制度 (11)3.3焊接材料复查检验 (11)3.4焊接材料保管制度 (12)3.5焊接材料烘干制度 (12)3.6焊接材料发放及回收制度 (13)3.7过期焊接材料处理制度 (13)第四章焊接机械设备管理 (13)4.1焊接用气体的供应及布置 (13)4.2焊机电源及焊机集装箱布置 (14)4.3热处理机电源及热处理机布置 (14)4.4焊接材料烘干机电源及布置 (14)4.5焊接机械设备管理 (14)第五章主要施工方案和技术措施 (14)5.1焊接工艺评定及焊工的岗前培训 (14)5.2焊接方法 (15)5.3焊接坡口形式及组装要求 (17)5.4焊接工艺及热处理规范 (19)5.5焊接接头质量检验 (26)误!未定义书签。
5.7焊接过程管理································································错误!未定义书签。
市政污水HDPE焊接施工组织设计
市政污水HDPE焊接施工组织设计一、编制依据《镇镇区配套污水管网工程施工招标文件》《镇区配套污水管网工程施工图》本公司施工力量（人员技术素质、机械设备、工种配置等）施工现场情况国家现行施工规范、标准、规程：《工程测量规范》GB50026—2007《给水排水管道工程施工及验收规范》GB50268-2008《城市工程管线综合规划规范》GB50289-2008《砌体工程施工质量验收规范》G50203-2011《城镇道路工程施工与质量验收规范》CJJ1-2008《市政排水管渠施工与质量验收规范》CJJ3-2008《砼强度检验评定标准》GBJ107-2011《建筑机械使用安全技术规程》JGJ33—2010《给排水标准图集》05图集二、工程概况Xxxxxxxxx三、施工准备3.1 施工技术准备工作及时组织项目部班子，审查设计技术资料，熟悉技术规范和有关技术规定，合理编制施工组织设计，根据设计文件要求及工期要求制定出切实可行的方案。
根据工程需要配备S3水准仪、J2经纬仪各2台，50米钢卷尺2把，温度计3只。
3.2 施工机具材料准备编制施工材料使用计划，落实材料，并作出进场计划。
提出施工机械的使用计划，组织调拨、购置、运输和安装。
3.3 施工现场准备通过设计交底，了解工程全貌和设计意图，掌握现场情况和定位条件，对建设单位提供的坐标及水准点进行保护和复测校核。
然后制定测量放线方案，测定经自检合格后，提交质检、监理部门和甲方验收，以保证放样的准确。
3.4 施工队伍准备中标后我单位根据工程量及施工特点，配置强有力的项目领导班子。
施工队伍组织有经验的，干过类似工程的各类专业人员进行，如管道安装工、砼工等。
按照劳动使用计划调配人员，安排劳动力进场并对准备进场的劳动力进行安全教育，工程所需要的特种技术工种必须持证上岗。
3.5 施工材料准备根据施工进度计划，贮备适量的钢筋、水泥、砂、石等，以备正式开工时用，但要注意“贮备适量、安全储备、分布合理、时间适应”的原则。
施工组织设计及现场焊接施工方案
施工组织设计及现场焊接施工方案1.管材供应和焊接总体进度计划我公司将根据贵局的施工进度和要求，及时保质保量的将所需要的管材发至桓台县境内的指定施工地点，并同时做好焊接工作，保证管材焊接质量，做到随时挖沟，随时焊接，确保工程如期完成。
2.管材焊接主要施工方案和供货方案管材焊接主要用全自动热熔液压对接焊机完成，针对不同口径管材，提供不同焊机，而不使用同一焊机，确保焊接时间和焊接速度。
我公司供货将采取卡车运输和套管的形式，每车运输时包含不同口径，以保证不同焊接处的焊接需要。
3.拟投入的主要施工机械设备表4．确保焊接质量的技术组织措施我公司的管道焊接人员，经过江苏省质量技术监督局的正规培训，并拥有国家相关部门颁发的焊工等级证书，我公司将严格焊接操作规程，并严格控制焊接时间和焊接压力，确保每个焊口安全合格。
5．确保安全生产的技术组织措施我公司引进了目前世界上最先进的德国巴顿菲尔的挤出机生产设备以及韩国的检测设备，生产原料也选用韩国进口原料，从源头确保产品质量安全，我公司在生产过程中严格执行ISO9001和ISO14001相关内容，确保生产安全和产品质量。
6．确保文明施工的技术组织措施工现场文明施工管理的好坏，直接反映着一个企业的外部形象，树立企业形象，展现企业风采，全面开展创建文明工地活动，做到“两通三无四必须”，即：施工现场人行道畅通，施工工地沿线单位和居民出入口畅通；施工中无管线高放，施工现场排水畅通无积水，施工工地道路平整无坑塘；管理人员佩卡上岗，工地现场施工材料必须堆放整齐，工地生活设施必须清洁文明，工地现场开展以创建文明工地为主要内容的思想政治工作。
⑴文明施工组织机构成立由项目经理为组长，施工队队长为副组长的文明施工管理小组，全面开展创建文明工地活动，创造良好的施工环境和氛围，保证整体工程的顺利完成。
⑵文明施工保证措施2.1施工现场醒目位置处设置文明施工公示标牌，标明工程名称、工程概况、开竣工日期，建设单位、设计单位、施工单位、监理单位名称及项目负责人、施工现场平面布置图和文明施工措施、监督举报电话等内容。
焊接专业施工相关要求

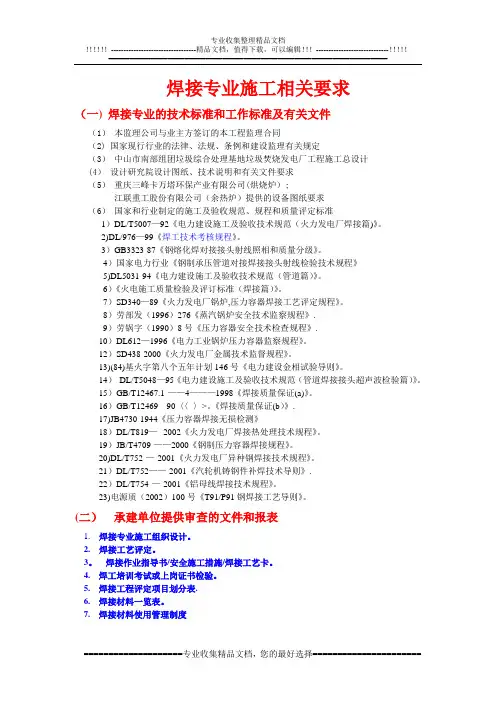

焊接专业施工相关要求（一) 焊接专业的技术标准和工作标准及有关文件（1）本监理公司与业主方签订的本工程监理合同（2) 国家现行行业的法律、法规、条例和建设监理有关规定（3）中山市南部组团垃圾综合处理基地垃圾焚烧发电厂工程施工总设计(4）设计研究院设计图纸、技术说明和有关文件要求（5）重庆三峰卡万塔环保产业有限公司(烘烧炉）;江联重工股份有限公司（余热炉）提供的设备图纸要求（6）国家和行业制定的施工及验收规范、规程和质量评定标准1）DL/T5007—92《电力建设施工及验收技术规范（火力发电厂焊接篇)》。
