规划项目施工现场平面布置图

施工平面布置图

区域标识
在各区域边界设置明显的标识，以方便管理和人员识别。
临时设施布置
临时建筑
根据施工需要，搭建临时建筑或设施，如办公室、仓库、宿舍、食堂等。
临时水电设施
设置临时供电、供水设施，以满足施工和生活需要。
施工道路与运输通道
施工道路
规划合理的施工道路，确保施工机械和材料能够顺利进出。
运输通道
设置专门的运输通道，保障大型设备和材料的运输安全。
详细描述：施工机械与设备的布置应满足高效作业的要求，合理安排设备的位置和作业半径，确保施工效率最大化。
施工机械与设备布置
总结词：安全操作
VS
详细描述：施工机械与设备的布置应充分考虑安全操作的需求，如设置安全通道、保持安全距离等，确保作业人员的人身安全。
施工机械与设备布置
要点一
总结词
维护保养便利
强化成本控制意识
提高全员成本控制意识，从设计、采购、施工等各个环节加强成本控制，实现降本增效。
06
施工平面布置图案例分析
案例一：高层建筑施工平面布置图
高层建筑施工平面布置图需要考虑垂直运输、材料堆放、加工场地、安全通道、消防设施等要素，合理规
划空间布局，确保施工安全和效率。
输标02入题
高层建筑施工平面布置图需要结合工程特点，如建筑规模、结构形式、施工工艺等，进行针对性的规划设计。
01
03
高层建筑施工平面布置图需要遵循相关规范和标准，如《建筑施工组织设计规范》、《高层建筑施工规范》
等，确保施工安全和质量。
04
高层建筑施工平面布置图需要考虑周边环境，如周边建筑、道路、绿化等，避免施工对周边环境造成不良影响。
案例二：大型工业厂房施工平面布置图

施工平面布置图

施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。

做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。

第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。

各种生产生活的设施应便于人员的生产生活。

满足安全防火、劳动保护的要求。

第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。

现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。

现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。

在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。

油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。

用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。

只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。

材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。

以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

施工现场平面布置讲解(附现场图及案例)

器的围墙内侧，分配箱有多个，一般设在主要用电设备（塔吊、人货梯、井架、钢筋加工场，办公与生活用房）； 3）线路敷设采用架空或埋地，一般采用后者；
施工现场平面布置——布置内容
4）供电线路与建筑物、塔吊需保持安全距离。（2）配电线路的安排分为环状、枝状及混合式三种，一般采用枝状。导线选择一般根据计算的电流强度选择。五、施工现场生活和办公临时设施（1）生活区与办公区分离；（2）与作业区和架空高压线保持安全距离；（3）场地安全可靠，地面高于施工场地，排水通畅；（4）面积与工程规模、分包、施工进度有关；（5）搭设标准需满足相关的部门规章要求；（6）食堂、厕所标准应满足卫生部门要求。
施工现场平面布置——施工平面图概述
三、施工平面图的设计内容和步骤 1、设计主要内容（1）用地与建筑红线，场内外通道，场地出入口，现场临时
供水、供电接入口位置；（2）现场施工水准点和控制点；（3）现有和拟建的建筑物、构筑物、安装管线；（4）现场主要施工机械（垂直运输机械、加工机械）的位置；（5）钢筋、模板、脚手架、五金件等材料和半成品的现场加
施工现场平面布置——布置内容
施工现场平面布置——布置内容
三、施工现场生产设施和仓库的布置 1、加工设施布置（1）与垂直运输机械的关系：材料堆场——加工设施——半
成品堆场——垂直运输机械；（2）加工设施最主要考虑钢筋加工棚、砂浆搅拌机；（3）加工棚宽度5m左右，长度15m左右；（4）加工设施中间或不影响加工过程一侧设置配电箱；（5）加工设施处地面需要硬化；（6）加工设施上方应设置双层防护棚；（7）加工棚不设置围护。
施工现场平面布置——布置内容
一、施工现场道路布置（1）道路布置需要考虑物料运输和消防车辆通道；（2）与外脚手架保持安全距离，防止物体打击；（3）道路布置应靠近砂石、钢筋堆场；（4）道路面层需硬化，与硬化地坪相连的，需设置排水；（5）道路宽度一般不小于4m，厚度为15~20cm；（6）穿越道路的临时用水、用电管线需预埋；（7）在现场出入口处的道路上应设置泥浆冲洗和排水设施；（8）靠近基坑的现场道路应待基坑土方回填后施工。

施工总平面管理规划图

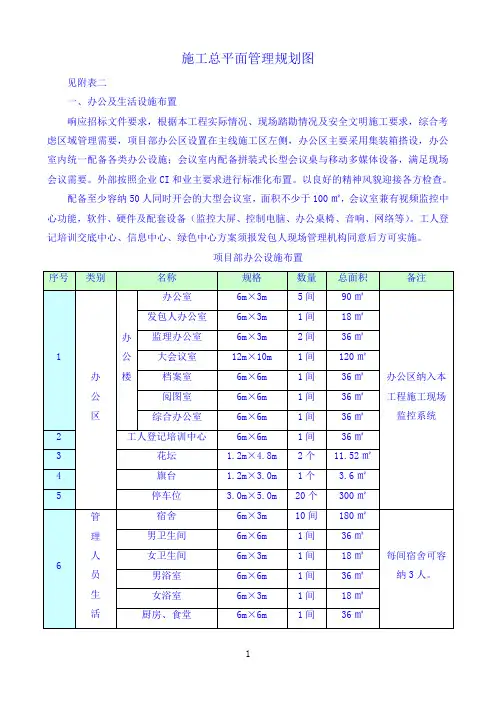

施工总平面管理规划图见附表二一、办公及生活设施布置响应招标文件要求，根据本工程实际情况、现场踏勘情况及安全文明施工要求，综合考虑区域管理需要，项目部办公区设置在主线施工区左侧，办公区主要采用集装箱搭设，办公室内统一配备各类办公设施；会议室内配备拼装式长型会议桌与移动多媒体设备，满足现场会议需要。

外部按照企业CI和业主要求进行标准化布置。

以良好的精神风貌迎接各方检查。

配备至少容纳50人同时开会的大型会议室，面积不少于100㎡，会议室兼有视频监控中心功能，软件、硬件及配套设备（监控大屏、控制电脑、办公桌椅、音响、网络等）。

工人登记培训交底中心、信息中心、绿色中心方案须报发包人现场管理机构同意后方可实施。

项目部办公设施布置序号类别名称规格数量总面积备注区洗漱间、洗衣房6m ×6m1间36㎡7 合计办公设施占地面积约1083㎡项目部布置内容部位布置内容项目部布置办公区设置1栋2层新型装配式轻质防火板房，作为办公楼。

办公室尺寸为6.05m ×3.0m ，共计55间办公室；2间会议室。

办公区统一配备办公桌椅，接通宽带网络，配备电源插座和电话、空调、电脑、复印机、传真机等设备。

宿舍布置①管理人员宿舍共计10间（每间可供3人住宿），满足现场管理人员住宿要求。

②宿舍楼根据CI 标准化要求，设置导向牌、栋号牌、房号牌，宿舍内床架被褥统一、实行公寓化管理。

宿舍内设置生活用品专柜，门口设置垃圾桶。

厨房餐厅①管理人员厨房餐厅为一层彩钢板房，地面铺贴600×600mm 防滑地砖。

②厨房设置独立的制作间、储藏间，门扇下方设置防鼠挡板，燃气罐单独设置存放间，配备冰柜，蒸箱、炉灶、排风扇等设施。

部位布置内容厕所管理人员生活区设置男女卫生间，采用彩钢活动板房。

地面铺贴防滑地砖，采用节水型自动冲洗系统。

浴室①管理人员生活区设置男女浴室，浴室内采用设置pvc板隔间。

②浴室安装喷淋装置，供应热水，设施符合规定要求合理设置，满足高峰期人员使用要求。

施工总平面布置图

施工总平面布置图
本项目平面布置将根据场地的条件和施工部署的相关内容进行平面布通八达置设计，包括工人生活区场地、施工平面布置设计、施工用电设计、施工用水设计、施工排水设计、施工总平面管理等内容。

第一节施工平面布置设计（施工总平面布置图见附页）
本施工平面布置将考虑场地布置、设备布置、环境保护、消防设置等内容。

主要从规范管理、合理利用场地，尽量减少材料二次运输为着眼点，以期达到保证质量，加快进度的目的。

一、生活及加工区布置
本工程场区面积小，根据总的施工部署和现场各单位工程的分布情况和结构特点，本工程在工地附近搭建临时建筑，供办公及施工人员住舍、材料加工、仓库用。

（一）临时办公区及生活区：
1、在工地附近搭建临时建筑，分设三个办公室，每个20m2左右。

2、生活区也是在工地附近搭建临时建筑，主要为宿舍、卫生间及食堂，主要为职工和管理人员居住，能满足施工高峰期人员的住宿。

3、生活区各临建间距离应符合消防要求，并配置足够的消防设施。

（二）加工区：
加工区包括骨架、基层、面板加工区和周转材料仓库，也是在工地附近搭建临时建筑。

（三）生活、加工区文明措施：
1、生活、加工区实施封闭管理，入口处均设置门卫室。

2、生活区内设置公告栏，安全教育栏等。

二、现场文明施工布置和消防配置
1、工地设置门卫室。

2、施工废水经沉淀处理后排入市政排污管网。

3、砂浆机、砼搅拌机设置工棚，防止粉尘飞扬，其中搅拌站的用水必须经沉淀池二次沉淀后方可排放入市政排污管网。

4、配电房及配电柜、用电设施均设置干粉灭火器；办公室及工人宿舍均按规定置悬挂式灭火器。

施工现场平面布置图

第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

施工平面布置图图例

fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ）绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差（m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。

施工现场平面布置图

沉淀池：用于处理施工废水，减少对环境的污染除尘设备：减少施工现场的粉尘排放，保护空气质量垃圾分类处理：对施工垃圾进行分类处理，提高垃圾的回收利用率绿化带：在施工现场周围设置绿化带，吸收空气中的有害物质，改善环境质量
安全文明施工措施
施工现场设置安全围挡和警示标识，确保施工现场与周边环境隔离。对高处作业、临时用电等危险作业实行严格的审批和监管制度，确保作业安全。定期对施工现场进行安全检查，及时发现和整改安全隐患。配备齐全的安全防护用品，如安全带、安全帽等，确保施工人员的生命安全。
临时设施应符合安全、卫生和环保要求
临时水源：提供施工用水，包括生活用水和消防用水临时电源：提供施工用电，包括动力用电和照明用电水电设施安全：确保水电设施安全可靠，预防触电、漏电等事故发生水电设施维护：定期检查维护水电设施，保证正常运转
临时消防设施：包括消防水池、灭火器等安全警示标识：设置明显的安全警示标识，如“禁止烟火”、“注意安全”等临时安全通道：设置临时安全通道，确保人员疏散和紧急救援临时用电设施：采用合格的电缆和电器设备，定期检查和维护
施工现场平面布置图
汇报人：XX
目录
平面布置图概述
施工区域划分
道路和运输
临时设施布置
安全文明施工措施
平面布置图的调整与优化
平面布置图概述
定义：施工现场平面布置图是反映施工现场上各类建筑物、构筑物、道路、管线等的位置、尺寸、高程关系的图纸。
作用：为施工组织和管理提供依据，指导施工现场的平面布置和施工安排，促进施工效率的提高。
宽度：根据施工需要和交通量确定材质：混凝土或沥青等耐压材料标识：设置明显的指示标识和安全警示标识维护：定期进行道路维护和保养，确保道路畅通无阻

施工总平面布置图

施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。

8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。

2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。

3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。

3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。

(2)河流取水点应设置在水质较好地点。

取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。

3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。

拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。

4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。

用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。

施工现场平面布置

施工现场平面布置1 施工现场平面布置总体原则图1-1 施工现场平面布置总原则2 施工现场平面布置图在满足施工生产需要的前提下，充分考虑市容和环境保护，临时建筑和其他设施布置经济、合理、安全、实用，生产与生活设施尽量分离，与周边环境协调，做到文明、美观、大方。

严格遵照施工现场平面布置的有关规定的占地面积以及占地时间的要求，严格遵守XX市关于施工场地布置和文明施工的有关规定。

图2-1施工总平面3 临时设施建设3.1 项目部建设1、项目部选址项目部选址由项目经理负责在进场前组织相关人员按照安全和管理的要求进行调查，确定选址方案后，报业主备案。

表3.1-1 项目部选址要求序号选址要求具体内容1安全要求避开取土、弃土场地。

避开高压线路及高大树木，与通信线路保持一定距离。

项目办公生活区采用封闭式管理，设置独立院落，并有围墙和大门。

出入口设置专职保卫人员，制订专门的管理制度。

办公用房、生活用房及机具停放场地适当分开，场地及主要道路应硬化处理并适当绿化；消防、安全设施必须齐全到位。

项目部要完善消防措施，配备必要的消防器材，每个功能区都必须配备足够数量的灭火器。

2管理要求靠近现场，方便管理，不受施工干扰。

交通便利，尽量靠近公路，缩短引入线。

通信畅通，邮路便捷，满足建设单位办公自动化要求。

2、项目部硬件设施标准项目部建设首先满足XX市“平安工地”标准化建设指导意见中文明施工规程的相关要求，规范用房及场地建设。

项目部驻地除了要有便利的交通条件、通电、通水、通电话外，还应实图3.1-1办公区效果示意图现宽带接入，网速满足网上办公、计量要求。

办公、生活用房应坚固、实用、美观、隔热通风，符合招投标文件及施工管理需要。

办公用房面积和办公家具应尽可能满足办公规范化的要求。

项目部办公区、生活区及车辆、机具停放区等设置科学合理，区内场地及主要道路做硬化处理，排水设施完善，庭院适当绿化，环境优美整洁。

项目部公共场所设置功能分区平面示意图及指路导向牌。

施工现场平面布置图及临时设施方案

施工现场平面布置图及临时设施方案根据《施工总平面图》规划生产和办公临时用地，办公区、生活区在现场附近搭设。

1、施工区平面布置1.1泵站、附属用房基础结构施工阶段的平面布置1.1.1垂直运输机械的布置大型材料设备包括钢筋、模板、混凝土、钢管、土方等，主要通过汽车吊车和混凝土泵车完成。

1.1.2钢筋加工堆放场地本工程钢筋采用现场加工，钢筋加工场地详见《施工总平面图》。

1.2泵站、附属用房主体结构施工阶断的平面布置1.2.1垂直运输机械的布置大型材料设备包括钢筋、模板、混凝土等，主要通过汽车吊车和混凝土泵车完成，位置见《施工总平面图》。

1.3装饰装修施工阶段的平面布置1.3.1垂直运输机械的布置装修阶段垂直运输主要是装修材料的运输。

本工程装修材料的运输用汽车吊车。

1.3.2装修材料堆放场区装修阶段在原钢筋堆放场设置装修材料堆放场区。

1.3.3周转材料堆放场地尽量减少二次搬运，同基础施工阶段1.3.4砂石、砌体堆放场区砂石、砌体堆放场区利用主体施工阶段辅助生产设施区。

1.3.5砂浆搅拌机本工程砂浆采用现场搅拌，现场布置相应数量的砂浆搅拌机。

2、现场办公、生活区设施布置现场搭设，详见《施工总平面图》。

3、现场道路布置详见《施工总平面图》。

4、施工现场临时设施情况：详见附表。

5、施工临时用水设计5.1经计算并根据设计规范，结合现场实际情况，施工用水、临时消防给水采用统一供水管道，给水管道采用DN75焊接钢管。

给水干管由已有市政管道引出，位置见《施工总平面图》。

临建区布置消火栓，间距50M。

消火栓采用DN65，枪口φ19，长25M麻质水龙带。

管道材料及连接方式：全部管道采用焊接钢管焊接，局部需经常拆卸的管件采用丝接或法兰连接。

5.2排水系统5.2.1排水明沟设置沿临建区四周设置300×300MM（B×H）排水明沟，将水流汇集至附近积水坑内，积水坑规划30M3，再由集水坑通过离心泵抽到附近道路雨水管到内。

施工总平面布置图及临时用地表

施工总平面布置图及临时用地表
1、施工总平面布置图
投标人应提交一份施工总平面图，绘出现场临时设施布置图并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活等设施的情况和布置。

拟定在本标段工程沿线的空旷位置建立项目经理部，负责主持全部工程任务。

项目部包括职工办公区及生活区、民工生活区、钢筋存放及加工区、模板存放及木工加工区、机械设备停放区以及工地库房等，总占地面积约为12125m2。

（1）施工现场总平面布置图
（2）项目部及生活区布置图
（3）项目部平面布置总图
疏散门
大
门
注：1、投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途。

2、若本表不够，可加附页。

2、临时用地表
临时用地表。

施工现场总平面布置图

高交通安全性。
临时交通管制措施
03
针对施工期间可能出现的交通拥堵或特殊情况，制定相应的临
时交通管制措施，如单向通行、限时通行等。
临时设施规划布局
1 2
临时设施类型及数量确定
根据施工需求和现场条件，合理规划各类临时设施，如办公区、生活区、仓库、加工场等，并确定其数量和规模。
设施布局和空间利用
优化设施布局，提高空间利用效率，同时考虑人员流动、物资运输和消防安全等因素。
绿化美化
在施工现场周边和空闲区域进行绿化美化，改善施工环境。
符合城市规划
布置图应符合城市规划的要求，与周边环境相协调，提升城市形象。
03
总平面布置图设计要素
道路交通组织设计
道路宽度、转弯半径和坡度设计
01
确保施工车辆和人员安全、顺畅通行，同时考虑未来使用需求
和地形条件。
交通标志和标线设置
02
明确指示施工区域内的交通流向、停车区域和限速等要求，提
实际情况。
05
案例分析：某大型项目施工现场总平面布置图优化实践
项目背景介绍
项目概述
该项目为一座大型商业综合体，包括购物中心、酒店、办公楼等多个功能区域，总建筑面积达到数十万平方米。
地理位置
项目位于城市中心区域，周边交通繁忙，人流密集，施工环境复杂。
施工要求
项目要求高质量、高效率完成，同时确保施工过程中的安全、环保等各方面的要求。
02 制定现场监控方案，对施工现场进行定期或不定期的检查和评估。
03 及时处理现场协调与监控中发现的问题，确保施工质量和安全。
变更管理程序实施
建立变更管理程序，明确变更的申请、审批、实施和验收等流程

施工部署和总平面布置

施工部署和总平面布置1平面布置图1.1总平面布置图总平面布置图附后。

1.1.1生产及生活用地项目经理部办公及生活用地计划在分期分片布置。

加工区利用现场围蔽的施工场地分期搭建。

1.1.2进场道路及交通疏导（1）按照“修路人想着行路人”的文明施工宗旨，尽量合理利用原有旧路及周围道路作为主进场道路。

（2）开工前应与交管部门做好交通疏导、组织及预告工作，确保施工期间车辆能够畅通运行。

安排好半幅施工的交通疏导工作，设置施工围挡，保证安全施工和行车的通顺。

1.1.3生产和生活用电、用水本标段工程采取与当地供电部门协商后，利用当地电源。

另准备3台变压器和8台120kW移动式发电机以备需要时的正常办公及生活用。

开工前与有关部门协商，本工程施工和生活用水均采用自来水。

1.1.4施工场地的防、排水施工现场布设连续、顺畅的排水系统，确保场区内的施工和生活污水、雨水能够顺利疏排，施工及生活污水经处理达标后排入附近相应的下水道内。

1.1.5通讯设备为联系方便，在现场安装程控电话，项目管理人员和施工负责人均配备移动电话，保证信息畅通；按业主要求，配备计算机和相应技术力量、软件进行工程计划、质量等项目的管理。

1.1.6物资供应若我公司有幸中标，与经常合作的供应商提前签订供应协议，保证材料的及时供应。

本工程不设拌和站，混凝土、水泥、碎石、灰土等材料均采取就近购买的方式。

具体平面布置见（施工总平面布置图和项目经理部平面布置）。

3项目经理部平面布置图41.2分期实施平面布置图561.3交通导行图72.1.4项目经理部1.4.1组织机构框图1.4.2项目经理项目经理是本项目工程的直接责任人，负责组织开展质量体系活动，确立本项目质量目标，组织编制实施性施工组织设计。

直接负责工程的组织指挥，传达业主、监理、项目经理部的指令并组织实施，对项目部人员的任免、聘用、奖罚有批准权。

负责施工现场全面的文明施工管理，组建施工现场的文明施工领导小组，并结合本工程特点，制定文明施工管理细则。

施工总平面、现场临时设施布置

施工总平面、现场临时设施布置一、平面管理总原则根据施工总平面设计，以充分保障各阶段的施工重点，保证进度计划的顺利实施为目的。

在工程施工前，制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划。

同时制订以上计划的具体实施方案，严格执行，奖罚分明，实施施工平面的科学、文明管理。

二、平面管理体系由工程部和办公室负责总平面的管理，根据工程进度及施工需要对局部平面的使用进行协调与调整。

三、平面管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划基础上形成主材、机械、劳动力的进退场计划，以确保工程进度，充分、均衡的利用平面为目标，制订出符合实施情况的平面管理实施计划，进行动态管理。

四、平面管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人，计划执行中，不定期召开调度会，经充分协调，研究后发布计划调整书，确保平面管理计划实施。

五、平面管理措施1、根据施工现场及工程施工进度计划，将采取以下措施进行现场总平面的管理和控制。

2、根据不同施工阶段、施工内容及施工特点，合理布置各专业的预制场，减少二次搬运。

3、抓好已领主材和施工设备的堆放管理。

按主材、设备使用对象对各施工队进行包干。

4、对工程废料进行及时清理、回收，统一堆放。

5、按评分考核的方式，每周进行一次场地管理检查，以评分方式进行管理评审，促进各施工队的管理意识。

附表一：施工总平面图说明：1.生活、生产用水从建设单位指定地点接入。

2.生活及生产用电从建设单位指定地点直接接入。

3.项目部设在附近的空房内。

职工活动室实验室综合仓库厕所澡堂停车场宿舍会议室办公室机修、汽修宿舍职工食堂项目部现场项目部示意图附表二：临时用地表临时用地表。

第五部分施工现场平面布置图及施工道路平面图

第五部分施工现场平面布置图及施工道路平面图对于施工而言，即对周边居民造成生活、工作的不便，也是施工材料运输的一大弊端。

必须切实搞好施工平面布置，使人进入施工现场，感受到干净、整齐、环保、秩序井然，在施工方便的基础上尽可能做到减少对周边的不利影响。

一、布置原则及布置依据1、布置原则1）充分利用设计文件规划的施工场地，本着满足施工需求、减少施工占地、减少污染，文明大方的原则布置施工现场。

2）以满足施工生产需要为前提，尽可能地利用场内交通条件，减少对周围环境影响。

2、布置依据1）招标文件的有关规定。

2）本投标人在实施本工程过程中的项目管理目标。

3、现场在甲方指定点布置办公性和生产性临时设施，其中办公用房及生活性临时设施采用组合板房，卫生间(两个)、冲凉房采用砖砌，铝扣天花，内墙贴瓷片，外墙刷白。

其余采用星铁棚进行搭建。

围蔽采用2米高彩色锌瓦，并做好宣传文明施工及管理工作。

二、施工临设1、工地出入口设在设有1处。

出入口设置钢门封蔽，门口设置洗车槽。

2、施工用临设设有项目经理部办公室、监理办公室、会议室、资料室、土建办公室等等。

钢筋、模板加工场，砂石堆场按排在停车场北侧。

3、临时围墙的搭设：按甲方提供的征地红线，沿四周做2米高彩色锌瓦围蔽。

4、临建统计一览表序号名称规格面积备注1 土建办公室5m*10m*2间100m 2组合板房2 项目办公室5m*3m*1间15m 23 监理办公室5m*3m*1间15m 24业主办公室5m*3m*1间15m 2专业承包单位办公室8m*3m*3间72m 25 餐厅15m*6m*1间90m 26 保卫室3m*5m*1间30m 27 宿舍5m*40m*16间600㎡8医务室3m*5m*1间15㎡9 施工室5m*8m*1间40㎡10 工具房8m*6m*1间96m211 配电房4m*6m*1间48m2240厚砖墙12 浴厕12m*6m*1间144m213 厕所10m*6m*1间120m2三、临时水电的布置施工用水、用电驳接点由建设单位提供，我司自备1台200KW的发电机。
