地暖设计之地暖管道设计篇
地暖设计方案
地暖设计方案地暖是一种常用的供暖方式，其通过将供暖设备安装在地板下，使热能直接传递给人体，从而提供舒适的温暖。
本文将详细介绍地暖的设计方案，包括选择设备、布置管道和控制系统等关键要素。
一、设备选择选择适合的地暖设备是设计方案的首要任务。
常用的地暖设备有电地暖、水地暖和气体地暖等。
在选择设备时，需要考虑以下几个因素：1.1 能源供应：根据能源供应情况选择适合的地暖设备。
电地暖适用于电力供应充足的地区；水地暖适用于水源丰富的地区；气体地暖适用于气体供应方便的地区。
1.2 使用场所：不同场所对地暖设备的要求也不同。
如家庭住宅、商业办公等，可以选择适合的设备。
对于大型场所如体育馆、会议室等，则需要考虑设备的供暖能力和承载能力。
1.3 效能与维护：选择设备时需要考虑其能效和维护成本。
效能高的设备不仅可以降低能源消耗，还能减少运行成本和维护费用。
二、布置管道地暖系统的布置是设计方案中的关键环节。
合理的管道布置可以确保热量均匀传播，从而提供舒适的供暖效果。
以下是布置管道时需要注意的要点：2.1 管道布置方式：常见的管道布置方式有螺旋式、沿墙式、单向通风式等。
根据供暖区域的形状和大小，选择合适的管道布置方式。
2.2 管道长度和间距：根据使用场所的实际情况，计算出管道的长度和间距。
一般情况下，管道长度不宜超过70米，间距不宜超过30cm，以确保热量能够均匀散布。
2.3 管道隔热：为了避免热量损失，应在管道的外部增加隔热层，减少热量的散失。
三、控制系统地暖的控制系统是地暖设计方案中不可或缺的一部分。
合理的控制系统可以根据实际需求实现温度调节、定时启停等功能。
以下是地暖控制系统的要点：3.1 温度调节：控制系统应具备温度调节功能，根据室内温度的变化自动调整供暖温度，保持舒适的环境。
3.2 定时启停：地暖控制系统应具备定时启停功能，可以在指定的时间自动启动或停止供暖设备，减少能源浪费。
3.3 遥控功能：现代地暖控制系统通常具备遥控功能，可以通过手机或遥控器进行远程控制，方便用户进行操作。
别墅地暖设计方案（精选10篇）
别墅地暖设计方案别墅地暖设计方案（精选10篇）为确保事情或工作顺利开展，时常需要预先制定方案，方案是解决一个问题或者一项工程，一个课题的详细过程。
方案应该怎么制定才好呢？下面是小编帮大家整理的别墅地暖设计方案，欢迎大家分享。
别墅地暖设计方案篇1在一些冬季较为寒冷的地区，冬季的保温措施是非常有不要的，虽然空调也可以提供供暖，但是空调提供的供暖效果似乎并不是那么的让人满意。
对于房屋的保温，需要做到墙体具有良好的保温效果，并且室内有一个很好的供暖源，这样你的室内温度，才会四季如春。
地暖就是这样一种供暖装置，需要在家中的房间地板中铺设很多管道，能够给你一种比较舒适的感觉，并且较为节能。
地暖的工作原理地暖实际上靠的是水温带动整个房间的温度，是通过房间地板下的水管来实现的，有一个锅炉，锅炉会对水进行加温，具有一定温度的水流入到水管中，在室内进行这冷热交换，使得室内的温度提高，提供供暖。
这种供暖方式比较环保，并且使用的是水为热导体，比较环保，不必考虑辐射等问题。
别墅地暖的设计方案地暖的设计你需要考虑这样几个方面，地暖是一个供暖系统，是由热源，设备，盘管，主管道，温控系统，这样几部分组成的。
在进行铺设前，你应该计划好这些铺设的位置，对于锅炉的位置，你可以将其布置在厨房内，也可以布置在其它不显眼的地方，对于设备来说，这里指的是分集水器，这个装置是用来将水路分开的，基本上每个房间就是一个水路支路，而分集水器就是为了每个分路都能有水供应，因此一般情况下分集水器都是安放在锅炉旁。
对于管道的铺设，你应该注意，应该在经常有人活动的区域设计铺设管道，比如果客厅，卧室，书房，卫生间等等，并且考虑到供热的均匀性，管道于管道之间应该留有一定的距离，间距最好保持在15到20cm左右。
还有一个温控系统，可以控制房间的温度，这个应该安装在比较显眼的位置，方便人们对于温度的掌控。
别墅地暖安装需要注意的地方地暖安装是一个难度比较高的一项工程，因此在铺设时要请专业人员进行安装，以避免供暖的寿命问题。
地暖设计要点及注意事项
地暖设计要点及注意事项地暖是一种利用地热能源进行采暖的一种方法，它具有舒适、节能等优点，逐渐成为人们喜爱的采暖方式。
在进行地暖设计时，有一些要点和注意事项需要考虑，以确保设计效果更加理想。
首先，地暖设计要点如下：1.整体布局：地暖采暖系统主要通过隐藏在地面下的地暖管路来完成，因此，在设计时需要根据房间的具体布局进行管路布置。
一般来说，地暖管路布置为螺旋状，可以确保热能更加均匀地传导到每个房间。
2.温度控制：地暖系统的温度控制非常重要，可以通过安装温度传感器和温控器来实现。
在设计时，应该合理安排温度传感器的位置，以保证温度的精确控制。
同时，温控器应该可以根据室内外温度的变化进行智能调节，达到节能的效果。
3.保温材料：地暖系统中的保温材料的选取也非常关键，可以选择导热性能好、保温效果良好的材料，如聚乙烯材料。
这样可以减少能量的损失，使得地暖系统更加高效。
4.管道施工方式：地暖管道的施工方式有干法和湿法两种。
干法施工适用于新建项目，湿法施工适用于旧楼改造。
在设计时要根据具体情况选择合适的施工方式，并做好施工过程的监控，确保施工质量。
5.隔音处理：地暖系统在运行时会产生一定的噪音，特别是在室外机组运行时更为明显。
因此，要加强对地板和墙壁的隔音处理，以减小噪音对生活的影响。
其次，地暖设计需注意以下事项：1.设计规范：地暖设计需要符合相关的设计规范和标准，如国家采暖设计规范等，以确保设计的合理性和安全性。
2.暖气面积：地暖系统的暖气面积需结合房间实际面积进行合理计算，避免面积过大或过小导致温度不均匀的情况发生。
3.供暖能源：地暖系统采暖所需的能源可以选择不同的热源，如太阳能、地热能、电等。
在设计时需考虑能源的可靠性、环保性和经济性，选择合适的能源供应方式。
4.防水防漏：地暖管道安装过程中需要做好防水防漏处理，防止漏水对房屋和地板造成损坏。
此外，还要做好管道的维护和保养工作，定期检查管道是否存在问题。
5.地板选择：地暖对地板材料的要求比较高，需要选择导热性能好、稳定性高的地板材料。
地暖工程设计方案

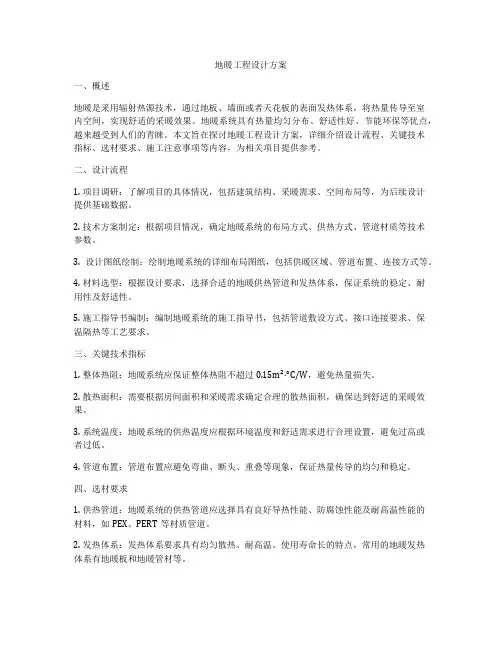

地暖工程设计方案一、概述地暖是采用辐射热源技术，通过地板、墙面或者天花板的表面发热体系，将热量传导至室内空间，实现舒适的采暖效果。
地暖系统具有热量均匀分布、舒适性好、节能环保等优点，越来越受到人们的青睐。
本文旨在探讨地暖工程设计方案，详细介绍设计流程、关键技术指标、选材要求、施工注意事项等内容，为相关项目提供参考。
二、设计流程1. 项目调研：了解项目的具体情况，包括建筑结构、采暖需求、空间布局等，为后续设计提供基础数据。
2. 技术方案制定：根据项目情况，确定地暖系统的布局方式、供热方式、管道材质等技术参数。
3. 设计图纸绘制：绘制地暖系统的详细布局图纸，包括供暖区域、管道布置、连接方式等。
4. 材料选型：根据设计要求，选择合适的地暖供热管道和发热体系，保证系统的稳定、耐用性及舒适性。
5. 施工指导书编制：编制地暖系统的施工指导书，包括管道敷设方式、接口连接要求、保温隔热等工艺要求。
三、关键技术指标1. 整体热阻：地暖系统应保证整体热阻不超过0.15m²·°C/W，避免热量损失。
2. 散热面积：需要根据房间面积和采暖需求确定合理的散热面积，确保达到舒适的采暖效果。
3. 系统温度：地暖系统的供热温度应根据环境温度和舒适需求进行合理设置，避免过高或者过低。
4. 管道布置：管道布置应避免弯曲、断头、重叠等现象，保证热量传导的均匀和稳定。
四、选材要求1. 供热管道：地暖系统的供热管道应选择具有良好导热性能、防腐蚀性能及耐高温性能的材料，如PEX、PERT等材质管道。
2. 发热体系：发热体系要求具有均匀散热、耐高温、使用寿命长的特点，常用的地暖发热体系有地暖板和地暖管材等。
3. 隔热材料：在地暖系统的保温隔热方面，需要选择具有良好隔热性能、不易老化的保温材料，如聚苯乙烯泡沫等。
五、施工注意事项1. 施工前的准备：在施工前需要检查土地基础条件、环境温度和水泥水平等情况，确保施工的正常进行。
地暖主管道设计的两种计算方法
地暖主管道设计的两种计算方法
一种由采暖热负荷、供回水温差决定；另一种应满足地暖盘管最小水流速要求。
应取二者中大值。
以建筑面积100㎡的住宅为例：采暖热指标取60W/㎡，
采暖负荷：100*60=6000W=6kW
水流量：（6*0.86）/10=0.516m3/h
单路地暖盘管要求最小水流量：
管材PERT De20*2.0
水流速：取0.26m/s (《地面辐射供暖技术规程》中要求不小于0.25 m/s。
)
G最小=3.14*［（0.02-0.004）/2］2*0.26*3600=0.19m3/h
即单路地暖盘管要求最小水流量为0.19m3/h。
地暖的主要参数:
(1）、供水温度：50-60度，最高温度不应超过60度。
(2）、供水压力：0.3-0.5Mpa，最高不应大于0.8 Mpa。
(3）、供回水温差：不宜大于10度。
(4）、加热管内热水流速：宜控制在 0.25-0.5m/s。
(5）、地热辐射采暖结构厚度：50-80mm（不包括找平层和地面装饰层厚度），其中隔热层30-50 mm，填充层25-30 mm。
(6）、地热辐射采暖层结构重量：70-120kg/m2。
(7）、每环路加热管长度宜控制在60-80米，最长不应超过100米，每套分集水器不宜超过6个回路。
(8）、地面温度控制：人员长期停留的地面温度宜控制在24-26度，人员长短期停留的地面温度宜控制在28-30度，无人员停留的区域地面温度宜控制在35-40度。
水地暖工程设计方案
水地暖工程设计方案一、设计概述水地暖系统是一种基于地板或墙壁敷设地暖管道，通过水循环来实现室内舒适加热的系统。
水地暖系统能够提供均匀的热量分布，操作稳定、节能环保等优点，因此在建筑工程中得到了广泛的应用。
本设计方案针对某办公楼新建工程，对水地暖系统的设计、安装与调试做详细的规划。
二、设计原则1. 安全性：设计应符合相关国家规范标准，确保施工和使用过程中不会出现安全隐患。
2. 能耗节约：尽可能保证系统的运行稳定性的前提下降低系统的运行能耗。
3. 舒适性：系统应能有效提供室内舒适的热量，确保室内空气质量。
4. 环保性：采用环保的材料和工艺施工，减少对环境的影响。
5. 经济性：在符合以上原则的前提下，尽可能降低设计、施工和运行成本。
三、设计内容1. 设计方案：（1）布局设计：根据建筑的功能分区、采光、通风等情况制定水地暖管布局方案，包括地板暖和墙体暖的管道布置。
（2）供水系统设计：确定供水系统的供水点位置、管道布局、管径、水泵选型等。
（3）回水系统设计：确定回水系统的回水点位置、管道布局、管径、回水泵选型等。
（4）温控系统设计：确定温控阀、温控器、自动控制系统等的选型和布局。
2. 设计计算：（1）散热量计算：根据建筑的尺寸、保温情况、玻璃面积、人员密度等，计算所需的散热量。
（2）水泵选型计算：根据散热量、管道阻力、水泵扬程等参数，选型供回水泵。
（3）温控阀选型计算：根据布局的温控区域、管道长度、流量等参数，选型合适的温控阀。
3. 设备选型：根据设计计算的结果，选型供回水泵、温控阀、温控器等设备。
4. 管道敷设，进出口接头安装，制定施工方案，以确保施工质量。
5. 测试与调试：对系统进行压力测试、泄漏检查等，确保系统安全可靠，并调试系统的控制参数、温度曲线等。
四、实施方案1. 设计成果提交审核。
2. 施工单位选择：设计方案通过审核后，组织招标，选定施工单位。
3. 设备采购：施工单位根据设计方案采购所需的设备与材料。
地暖系统设计方面
地暖系统设计方面地暖系统设计是一种能够为室内提供持续舒适温暖的采暖方式。
它通过将热能直接传递到地板上，再由地板向上散发热能，实现了室内温暖均匀分布的效果。
在地暖系统设计方面，需要考虑以下几个关键因素：系统类型选择、散热面积计算、供暖管道布置、供暖介质选择和控制方式选择等。
首先，系统类型选择涉及到水暖地暖、电暖地暖和电热地板等多种类型。
水暖地暖是目前应用最广泛的地暖系统之一，它通过将热水通过管道输送到地板下，提供室内供暖。
电暖地暖则是通过电能加热地板来达到供暖效果，它的安装相对简单，不需要管道，但使用成本较高。
电热地板则是通过电热导体直接加热地板，供暖效果快速且均匀，但不能作为主要供暖方式，适合作为辅助供暖或补充供暖。
其次，散热面积计算是地暖系统设计的重要一环。
散热面积的大小会直接影响到室内的供暖效果。
一般来说，散热面积的计算是根据室内的总供暖负荷来进行的，总供暖负荷包括室内基负荷和外墙散热负荷。
基负荷是指室内可能导致温度下降的非外墙散热负荷，如室内人员和电器设备的散热。
外墙散热负荷是指室外温度和室内温度之间的温差所引起的热量损失。
通过计算这两个负荷，可以确定散热面积的大小。
供暖管道布置是地暖系统设计中的另一个重要环节。
供暖管道的布置需要考虑到供暖效果和系统的可维护性。
一般来说，供暖管道应尽量均匀地布置在地板下，使整个地面能够均匀地散发热能。
为了保证供暖效果，供暖管道间的距离建议保持在合理范围内，一般不超过300mm。
此外，还需要考虑管道的维护和维修。
为了方便维护，供暖管道可以设置在隔板或地板下的管道槽内，这样在需要维修时可以直接打开管道槽进行维修。
供暖介质选择是地暖系统设计的又一个重要考虑因素。
供暖介质可以选择热水、热油或者电能。
热水是目前应用最广泛的供暖介质，其将热能传递到地板上并散发热能，效果较好。
热油则是以液体热油作为传热介质，能够提供稳定持久的供暖效果，但需要定期更换热油。
电能则是通过电热导体加热地板提供供暖效果，速度较快且均匀，但成本较高。
地暖管设计要求范文
地暖管设计要求范文
一、管材选择
地暖管材主要有PE-Xa、PE-Xb、PE-RT、PVC等。
其中，PE-Xa管具有良好的耐高温性能、耐化学性能以及耐热冷冲击性能，广泛应用于地暖系统。
PE-Xb管具有强度高、柔韧性好、抗老化性能好等特点，适用于中小型地暖系统。
PE-RT管具有高温使用性能和抗氧化性能好等特点，适用于长期运行的地暖系统。
二、布管方式
地暖管布管方式主要有单头供暖、双头供暖和回路供暖。
单头供暖方式适用于小面积地暖系统，其管道均匀布置在供暖面上。
双头供暖方式适用于中等面积地暖系统，其管道从两侧边墙布置到中间，供热面积较大。
回路供暖方式适用于大面积地暖系统，将供暖面划分为若干回路，每个回路并联供热，供热面积最大。
三、管道布置
地暖管的管道布置需要考虑供暖效果和施工实际情况。
一般情况下，地暖管采用螺旋式布置，管道之间的间距一般为15-20cm；供热面上每平方米需铺设10-15m的管道。
供热面上的管道尽量均匀分布，以保证供热效果，并避免温度分布不均匀。
四、施工工艺
地暖管的施工工艺包括管道敷设、防腐处理、连接方式等。
管道敷设时要保证管道的坡度，以便排放管道中的气体和水分；地暖管使用前要进
行防腐处理，以延长其使用寿命；管道连接主要有螺纹连接、热熔连接和
插接连接等方式，连接处要做好密封处理，以避免漏水现象。
综上所述，地暖管设计要求涉及到管材选择、布管方式、管道布置和
施工工艺等方面。
设计人员在进行地暖管设计时，需要综合考虑供暖面积、供热效果、管道使用寿命和施工实际情况等因素，以确保地暖系统的安全
可靠运行。
地暖设计方案步骤
地暖设计方案步骤与其它家庭采暖方式不同，地暖系统对设计、安装的要求较高，任何一个细节都有可能影响到日后的使用效果。
地暖系统的节能与地暖设计方案息息相关，优质的设计方案可保障地暖质量及良好的运行效果。
下面一起来看看规范的地暖设计步骤。
地暖设计方案-设计中热负荷的计算采用低温地板辐射供暖时，房间的热负荷要根据其房间的保温效果、朝向、层高、窗体、使用性质等进行计算。
地暖设计方案-地暖回路与盘管的设计地暖设计方案时，地暖回路的设计一定要注意流量平衡，每路盘管最长不应超过120米，如果是壁挂炉的采暖系统每路地暖盘管的长度最好设计为90左右，如果是集中供暖系统地暖盘管长度最好为110米左右，而且在设计时，每组分水器的每一支路的地暖管长度最好一致，长短之差不应超过2米。
地暖盘管长度的均匀既能做到相应的阻力平衡又能有利于分室控温，为以后地暖的调试带来方便。
地暖设计方案-地暖盘管走向方式设计加热盘管的走向一般有以下三种典型方式：直列、回旋、往复。
最常用的盘管方式是回旋式，因为这种方式相对于其他两种方式阻力更小；另外，盘管间距应按房间朝向、窗体来设置。
通常情况下靠近冷墙、大的落地飘窗的位置盘管间距应该设计为15CM。
地暖设计方案-地暖管材的选择现在市面上地暖管材五花八门，PE、PERT、pex-a、pex-b、PB、铝塑复合管等等。
选择适合自己家的地暖管，要看其自身的供暖系统，如果是独立采暖系统PERT管材是性价比最好的，如果是集中供暖最好选择PB管材。
地暖设计方案-地暖水温和地表水温的设计地板辐射供暖系统的供水温度宜取40－60度，不应超70度，供回水温差宜取10－15度。
热媒在加热盘管内的流速不得小于0.25m/s。
地板表面的平均温度不应超过以下数值：经常有人停留处：24－26；短期有人停留处：28－34度。
地暖设计方案-过滤器和电控的设计集中供暖系统中，为杜绝杂质进入加热盘管，在每个系统的入口供水管上，应装置过滤器；在复式和别墅的地暖系统中，温控起着至关重要的作用，它不但可以分层控温，而且可以分室控温。
别墅地暖管道施工方案设计
别墅地暖管道施工方案设计1. 引言地暖系统是一种通过埋设在地板下的暖气管道，将热量均匀散发到居室中的供暖方式。
别墅地暖系统在现代家居装修中越来越受欢迎，因为它不仅提供了舒适的室内温度，还可以优化空气循环，增加居室的舒适度。
本文档将介绍别墅地暖管道施工方案设计的概况、材料及工具的选择，以及施工步骤等内容。
2. 方案概述2.1 管道布局设计地暖管道布局设计是地暖系统施工中的关键步骤。
它直接关系到室内的供暖效果和舒适度。
在别墅地暖系统设计中，一般采用分区控制，将整个别墅划分为不同的供暖区域。
每个供暖区域可以单独控制温度，以满足不同区域的供暖需求。
2.2 材料及工具选择在别墅地暖管道施工中，以下材料和工具是必需的：•地暖管道：选择高质量、耐压、耐高温的PEX管道。
•支架：选择耐腐蚀的金属支架，固定地暖管道。
•管件：选择与地暖管道相匹配的管件，确保安装牢固。
•保温材料：选择具有良好保温效果的保温材料，防止热量流失。
•排气阀：安装在地暖管道高点，排除管道内的空气。
•泵组：选用高效节能的循环泵组，确保热水能够顺畅循环。
2.3 施工步骤地暖管道施工的基本步骤如下：1.制定管道布局计划，确定供暖区域划分以及管道路径。
2.清理施工区域，确保地面平整，无障碍物。
3.安装管道支架，将支架固定在地面上。
4.依据布局计划，将地暖管道依次敷设在支架上。
5.在房间内铺设保温材料，保证热量往上散发。
6.管道安装完成后，进行严密检测，确保无泄漏现象。
7.进行系统调试，排除空气，并确保整个地暖系统正常运行。
3. 结论别墅地暖管道施工方案设计的成功与否直接关系到地暖系统的供暖效果、舒适度和安全性。
在施工过程中，需严格按照管道布局设计方案进行施工，选择高质量材料和工具。
在实际施工过程中，务必遵守相关安全规范，确保施工人员的人身安全。
施工完成后，进行系统调试和检测，确保地暖系统能够正常运行。
通过合理的地暖管道施工方案设计和有效的施工操作，可以为别墅提供舒适的室内供暖环境，提高居室的舒适度和生活质量。
地暖设计
11 12
幼儿园、托儿所
体育场(运动员淋浴)
□
15
机组能力曲线表
能力曲线表
产水量表
备注：技术手册标准工况为室外环境温度20/15℃，进水温度15℃，出水温 度为55℃的参数，必须考虑在实际情况下的能力衰减。
□
热水高峰变化系数
住宅,旅馆为居住人数,医院为床数
35 50 60 100 150 200 250 300 450 500 600 90 0 1000
地板采暖热水机系统设计
分水器、集水器的选择：
根据系统可知，分水器、集水器的出水口共5个，进水口1个。
出水口管径为DN20，进水管流速假定为1m/s， 管径d=sqrt(4×4.5/3600/3.14/1)=0.04m
则进水口管径选择为DN50(留有一定的余量)
(分水器、集水器断面流速不宜超过0.8m/s，一般取0.1~0.2m/s) 分水器、集水器断面直径D=1.5~3d=3×40=120mm
即分水器、集水器选择截面直径DN120，5个DN25出水口，DN50进水 口分别1个。
地板采暖热水机系统设计
◆ 分、集水器
手动型
全自动型
11
地板采暖热水机系统设计
膨胀水箱或定压罐的 选择： Vp=(1/ρ-1)V=βV
水温(℃) 40 45 50 988.07 55 60 983.2
β—水箱容积系数
6
地板采暖热水机系统设计
加热管道地表温度校核(地面温度) Tep=tn+9.82×(q/100)0.969 例如：卧室室内采暖设计温度为18℃，单位面积热负荷为120W/㎡ Tep=18+9.82×(120/100)0.969=29.6℃，满足要求。 Tep(℃) 经常有人停留区域 ①居室、办公 ②走廊 ③浴室 不经常有人停留区域 无人停留区域 26~32 28~29 32 最高(℃)
地暖设计主要参数
地暖设计主要参数地暖设计的主要参数包括以下几个方面：1.整体设计：地暖的整体设计包括建筑结构、用地面积和地板类型等因素。
建筑结构对于地暖的运行和布局有重要影响，需要考虑地板承重能力、梁柱位置和空间高度等因素。
用地面积和地板类型则决定了地暖的布管长度和散热面积，需要根据具体情况进行合理规划。
2. 管道布置：地暖的管道布置主要包括管径、管道长度和间距等。
管道的直径决定了供热水的流速和热传递效果，一般地暖管径为16mm或20mm。
管道的长度和间距则影响着供热面积和热均衡性，需要根据用地面积和热负荷进行合理分配。
3.控制方式：地暖的控制方式主要有手动控制和自动控制两种。
手动控制适合小面积使用，需要根据室内室外温度进行调节。
自动控制适合大面积使用，可以通过室内温度传感器和控制系统实现自动供暖和节能控制。
4.散热片设计：地暖的散热片设计包括散热片材质、片型和铺设方式等。
散热片的材质应该具有良好的导热性能和强度，一般选择铜、铝或铝合金等材质。
片型的选择影响着散热面积和热均衡性，可以选择波纹片、楔形片或管状片等。
铺设方式可选择单排、双排或螺旋排等，根据管道布置和散热要求进行合理选择。
5.供水温度：地暖的供水温度主要受到室内设计温度、室外气温和室内散热面积的影响。
供水温度过高会增加能耗，而供水温度过低会影响供热效果，需要根据具体情况进行合理调节。
6.温度差：地暖的温度差是指供水温度与返回水温度之间的差值。
温度差的大小直接影响地暖系统的供热效果和供水温度，一般地暖系统的设计温差在5~10℃之间。
7.管道阻力：地暖系统的管道阻力是指供水和返回水在管道中流动所遇到的阻力。
管道阻力的大小影响着地暖系统的供热效果和供水压力，需要根据管道长度、管径和布置方式进行计算和控制。
8.散热均匀性：地暖系统的散热均匀性是指各部分散热片的供热能力是否均匀。
散热均匀性的好坏决定了地暖系统的供热效果和舒适性，需要通过合理的管道布置和散热片设计来保证。
地热供热系统中管道的设计与施工
地热供热系统中管道的设计与施工地热供热系统是一种利用地热能进行供热的先进技术。
在地热供热系统中，管道的设计与施工对系统的运行效果和能耗具有重要影响。
本文将从设计和施工两个方面来介绍地热供热系统中管道的设计与施工。
首先，在地热供热系统中，管道的设计应考虑以下几个方面：1. 管道材料选择。
由于地热供热系统中管道需要承受较高的温度和压力，因此管道材料的选择应具备耐高温、耐压和耐腐蚀的特性。
常见的管道材料有聚乙烯、聚丙烯、不锈钢等。
2. 管道排列方式。
地热供热系统中，一般采用单回路或者多回路的管道排列方式。
在设计过程中，需要考虑到管道的热损失和系统的循环效率，选择合适的管道排列方式。
3. 管道直径的确定。
地热供热系统中，管道直径的大小直接影响到系统的流量和能耗。
在设计过程中，需要根据建筑物的热负荷和供热系统的循环方式来确定管道直径，以确保供热效果和能耗的平衡。
4. 管道布局和支吊架的设计。
在地热供热系统中，管道的布局和支吊架的设计是确保管道运行顺利和安全的重要环节。
在设计过程中，需要考虑到管道的维修和清洗，以及系统的稳定性和安全性，合理设置管道的布局和支吊架。
然后，在地热供热系统中，管道的施工也是相当重要的。
在施工过程中，需要注意以下几个方面：1. 施工工艺和工作流程的确定。
在地热供热系统的施工过程中，需要确定合理的施工工艺和工作流程，以确保管道的质量和施工的效率。
需要注意的是，施工过程中需要遵循标准规范，进行必要的安全措施和质量检查。
2. 管道的焊接和接头的处理。
地热供热系统中的管道连接一般采用焊接的方式。
在施工过程中，需要保证焊接的质量和连接的可靠性。
此外，还需要对接头进行处理，以确保其防腐和密封性能。
3. 管道的保温措施。
地热供热系统中，管道的保温措施是提高供热效果和节能的重要环节。
在施工过程中，需要进行管道的保温处理，选择合适的保温材料和施工技术，确保管道的保温效果。
4. 管道的水压试验和泄漏检测。
地暖设计规范范文
地暖设计规范范文1.地暖供热系统的选型与设计选择合适的地暖系统供热方式，常见的有水地暖和电地暖两种。
水地暖适用于大面积供热，既适用于新建建筑，也适用于既有建筑改造；电地暖常用于小面积供热，适用于独栋或小户型建筑。
根据建筑结构特点和使用需求，合理确定供热功率和温度要求，以确保供暖效果满足舒适和节能的要求。
2.地暖管道布置与电热膜铺设地暖管道的布置应尽量均匀，以提高供热效果和舒适度。
管道间距和长度设计应满足相关规范的要求，一般管距在20-30cm之间，管长根据建筑面积和供热功率进行合理计算。
电热膜的铺设应平整、牢固，避免损坏和缝隙，以提高传热效率。
在电热膜铺设的过程中注意细节，如管径、管材、管道斜坡等，以确保供热稳定可靠。
3.地暖系统的水质控制地暖系统的水质要求严格。
在供热系统中加装过滤器和除氧器，以净化水质，防止管道堵塞和氧腐蚀。
定期检查和清理地暖管道和设备，确保系统的畅通和正常运行。
4.地暖系统的温控装置地暖系统需要配备合适的温控装置，以满足不同场景的供热需求。
常见的温控装置有室内温控器、室外温控器和手动阀门等，应根据房间的布局和功能的不同来选择合适的温控装置。
同时，地暖系统还应具备安全保护装置，如温度保护器、漏电保护器等，以确保安全可靠的使用。
5.地暖系统的运行与维护地暖系统的运行需要合理控制供热功率和温度，以实现舒适和节能的目标。
应定期进行系统的检查和维护，包括清洗管道、更换过滤器、检查温控装置等，确保系统的正常运行和长期可靠的供热效果。
总结起来，地暖设计规范主要涉及供热系统选型与设计、管道布置与电热膜铺设、水质控制、温控装置和系统运行与维护等方面。
通过合理的设计和规范的操作，可以保证地暖系统的正常运行和舒适的供热效果。
同时，地暖系统的设计和施工要符合相关的建筑和供热规范，确保施工质量和安全可靠性。
工程地暖设计方案
工程地暖设计方案一、地暖系统概述地暖系统是指在建筑物地面下设置供热系统，通过地热辐射将热量传递到室内空间，从而实现采暖的技术。
地暖系统通常分为水地暖和电地暖两种类型，其中水地暖是利用热水循环进行供热，而电地暖则是利用发热电缆或发热膜进行供热。
地暖系统可以使整个室内空间实现均匀的温度分布，提供舒适的室内环境，因此在冬季供暖中得到了广泛应用。
二、地暖系统设计原则1. 人体舒适性原则：地暖系统设计应以保障人体舒适感为首要目标，通过合理的布局和控制方式，实现室内舒适的温度分布。
2. 系统高效性原则：地暖系统应尽量提高能源利用效率，采用节能型的供热设备，减少能源的浪费。
3. 系统安全性原则：地暖系统设计应符合相关的安全标准和规范，保证系统运行稳定可靠，避免发生安全事故。
4. 系统经济性原则：地暖系统设计应考虑整体成本，并根据实际情况选择合适的供热设备和材料，确保系统建设和运行成本合理。
5. 系统可维护性原则：地暖系统应设计成易于维护和维修的结构，便于系统的检修和维护。
三、水地暖系统设计方案1. 整体布局设计：水地暖系统的布局应考虑建筑的结构和空间使用情况，合理安排供热管道和散热片，保证室内空间的均匀供热。
2. 热源系统设计：选择适合的热源设备，如地源热泵、锅炉等，根据实际情况确定供热设备的数量和容量。
3. 供热管道设计：根据室内空间尺寸和布局，确定供热管道的径向和长度，采用合适的材料和敷设方式，保证供热的均匀性和稳定性。
4. 散热器设计：根据实际情况选择合适的散热器类型和数量，安装在室内空间的合适位置，实现室内供热的舒适性和高效性。
5. 控制系统设计：设计合适的供热控制系统，包括温度控制、时间控制和区域控制，实现室内温度的精准控制和节能运行。
6. 安全保护设计：在水地暖系统中增加相关的安全保护装置，如防水防漏措施、过载保护装置等，确保系统运行安全可靠。
7. 维护管理设计：设计合理的管道和设备安装方式，便于后期系统的维护和维修，降低维护成本和工作强度。
讲点给地暖排水管道设计
讲点给地暖排水管道设计摘要：在很多小工程中，给地暖排水管道的活就那么一点，很多时候，我们在做地暖的同时顺便就一起完成了。
这个专题红塔地暖就和朋友们讲讲给地暖排水管道布置的技术要求。
关键词：给排水；技术要求正文：先从简单的住宅套内讲起吧给水管道可以使用PP-R塑料管，热镀锌钢管属于淘汰产品不能使用，其原因是产生的水锈会让已经处理过的水受到二次污染，不能满足生活饮用水卫生标准。
请朋友们注意，有的塑料管是有毒的，不能作为给水管使用，比如PVC-U。
住宅中一般使用De25的管径就可以了，根据需要选择明装或者暗装，管道的标高一般是地面上方F+0.250m。
在入户管的起点应安装阀门，以便检修。
卫生间的坐便器、洗脸盆和厨房的洗涤盆一般应先安装角阀，然后经软管接卫生器具。
接角阀的目的是方便调节卫生器具的水压。
多层住宅一般一家一根管，从管井引到地下水表间或者室外水表井，以方便集中抄表。
地暖排水管道可以使用PVC-U地暖排水管厨房的排水横支管一般在该层楼板上方F+0.300m的地方，接洗涤盆的地方，最好安装存水弯（P型或S型）。
对于未安装存水弯的横管，洗涤盆顺下来的排水蛇皮软管，应先弯排水弯然后插入排水支管。
厨房一般不设排水地漏，设水封的目的是防止下水道里的污浊气体通过地暖排水管道窜到室内。
厨房一般没有像卫生间那么多的积水需要排走，如果地漏的水封不断蒸发得不到及时补充，地漏干涸后，就变成了污浊气体的通道。
厨房排水一般只接一个洗涤盆，横管管径可取De75或De50；立管管径可取De75或De110。
考虑到楼房的使用寿命一般是50年，下水管道会不断积垢，建议横管采用De75，立管采用De110。
一般来说，管径大，壁厚也较大，强度较高。
这里请朋友们注意：为减小水流噪音，排水立管一般要求使用内螺旋消音管。
为保证水封稳定，屋顶一般要设通气帽。
不上人的屋面要求高于最大积雪厚度，上人屋面应达到2m。
最好每层设置一个立管检查口，距离地面一般1.1m。
地暖管道设计施工方案模板
地暖管道设计施工方案模板一、项目背景
（简要介绍项目的背景和目的）
二、设计原则
1.（列出设计原则，如舒适度、节能性等）
2.（详细描述每个设计原则的要求和考虑因素）
三、地暖管道选材
1.（选择合适的地暖管道材料）
2.（说明为什么选择该材料）
四、地暖管道布局
1.（对整个楼层进行分析，确定最佳布局方案）
2.（列出具体的布管方式）
3.（提供布管示意图）
五、管道尺寸设计
1.（计算地暖管道的尺寸）
2.（解释为什么选择该尺寸）
六、管道支架安装
1.（确定管道支架的类型和间距）
2.（列出具体的安装步骤）
七、地暖管道施工
1.（列出地暖管道施工流程）
2.（提供各个施工步骤的详细说明）
八、系统调试与验收
1.（列出系统调试和验收的具体步骤）
2.（描述系统调试和验收的要点和注意事项）
九、项目总结与改进
1.（对整个地暖管道设计施工过程进行总结）
2.（提出改进意见和建议）
以上是地暖管道设计施工方案的模板，可以根据具体项目的需求进行修改和调整。
希望能够对您有所帮助！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、在住宅建筑中，低温热水地面辐射供暖系统应按户划分系统，配置分水器、集水器；户内的各主要房间，宜分环路布置加热管。
2、分水器的各环路，其加热管的长度宜接近，并不宜超过120m，所以分水器在设计的时候要布置在各个回路的中间，这样各个回路的加热盘管长度就会接近一些。
3、加热管的布置宜采用螺旋型铺设方式，这是地暖管道铺设比较常用的一种方式，成回字结构的盘管可以在室内均匀的散热，不会发生地面温度不均的情况。
4、加热管的敷设管间距，应根据地面散热量、室内计算温度、平均水温及地面传热热阻等通过计算确定，这一点是针对传统低温地暖来说的，因为传统地暖的布置随意性比较大，所以必须特别注意这一点。
而超薄快热的新型地暖对这一点要求不同，超薄快热地暖使用高强度保温基板作为底座，地热管道镶嵌在其中的布置模式，每两根地暖管道中间距离会保持一个固定的距离，这样的布置方式更加科学，更加有利于地面的温度均匀。
5、加热管壁厚应按供暖系统实际工作条件确定，同上一点，这也是传统地暖的注意事项之一，而超薄快热新型地暖统一采用1cm直径的地热管，配合10cm的地暖管道间距，是现在最合理的一种铺设方式。
6、加热管内水的流速不宜小于0.25m/s，因为超薄快热地暖的地暖管道直径较传统小，所以流速会比传统地暖快，同时为了加快采暖房间升温的时间，超薄快热地暖一般采用智能水泵加设在分水器的主管上，这样也可以提高加热地暖管道的水流速度。
以上是地暖设计中地暖管道设计施工的注意要点，希望对大家有一定的帮助。
