最新整理国家标准的CAD线型与颜色及图层规定

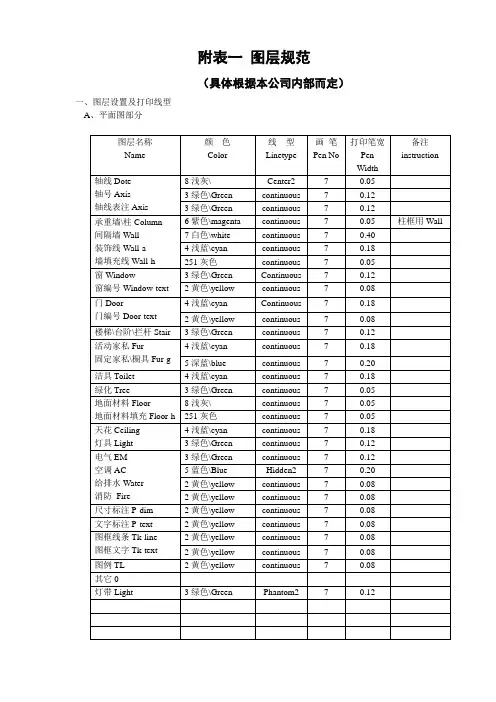

CAD图层规范
颜色
Color
线型
Linetype
画笔
Pen No
打印笔宽
Pen Width
备注
instruction
立面\大样轮廓线Lm
7白色\white
continuous
7
0.40
4浅蓝\cyan
continuous
7
0.18
2黄色\yellow
continuous
7
0.08
6紫色\magenta
Hidden2
continuous
7
0.05
窗Window
窗编号Window-text
3绿色\Green
Continuous
7
0.12
2黄色\yellow
continuous
7
0.08
门Door
门编号Door-text
4浅蓝\cyan
Continuous
7
0.18
2黄色\yellow
continuous
7
0.08
7
0.08
图框线条Tk-line
图框文字Tk-text
2黄色\yellow
continuous
7
0.08
2黄色\yellow
continuous
7
0.08
图例TL
2黄色\yellow
continuous
7
0.08
其它0
灯带Light
3绿色\Green
Phantom2
7
0.12
B、立面图、大样图部分
图层名称
楼梯\台阶\拦杆Stair
3绿色\Green
CAD绘图线型标准
一、绘图规定A、颜色及线宽的规定：1、粗线（线宽设定0.5）:紫色（6号颜色）；蓝色（5号颜色）；240号；2、中粗线（线宽设定0.4）:黄色（2号颜色）；10号；120号；30号；3、细粗线（线宽设定0.3）：11 号；71 号；101 号；122 号；140 号；160 号；210 号4、细线（线宽设定0.18 ）:白色（7号颜色）以及其它未规定的所有颜色。
5、特细线（线宽设定0.1）:浅灰色（9号颜色）、15号、31号；96号。
注：各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。
B、线型：1、除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。
2、点划线：轴线、中心线：线型dote，颜色：red。
3、虚线：一般情况下用dash，颜色：180。
4、双点划线：divide，颜色172。
C、图层设定（详附件A）D、字体与字高1、所有字型文件均使用TSSDCHN.SHX字体，文字高宽比例统一为0.7。
2、字体颜色统一为：white。
3、文字式样：图纸文字及所使用的地方必须遵照以下规定式样1 :字高2.5，字型：TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样2 :字高3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样3 :字高4，字型：TSSD（图中说明。
项目总说明及各专业设计总说明用标准图框中的标准格式）式样4 :字高4，字型：romant（轴线编号、剖面标注）式样5 :字高6，字型：宋体（图形名称）式样6 :字高3，字型：黑体（图签栏文字，标准格式，个人不可变更）4、各类标格的行距为1.5倍字高，例宽根据具体情况确定。
5、每一行文字的行距为1.5倍字高。
文字中的标点应使用全角，不能使用半角。
6、轴线遍号：圆圈直径为8,字体用“romant,”高度为4.5，高宽比例一般为0.70 （即天正软件默认值）。

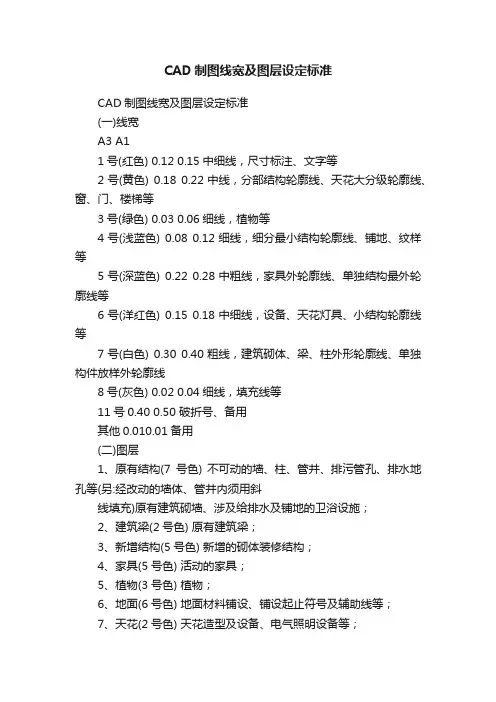

CAD制图线宽及图层设定标准
CAD制图线宽及图层设定标准CAD制图线宽及图层设定标准(一)线宽A3 A11号(红色) 0.12 0.15中细线，尺寸标注、文字等2号(黄色) 0.18 0.22中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色) 0.03 0.06细线，植物等4号(浅蓝色) 0.08 0.12细线，细分最小结构轮廓线、铺地、纹样等5号(深蓝色) 0.22 0.28中粗线，家具外轮廓线、单独结构最外轮廓线等6号(洋红色) 0.15 0.18中细线，设备、天花灯具、小结构轮廓线等7号(白色) 0.30 0.40粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号(灰色) 0.02 0.04细线，填充线等11号0.40 0.50 破折号、备用其他0.010.01备用(二)图层1、原有结构(7号色) 不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁(2号色) 原有建筑梁；3、新增结构(5号色) 新增的砌体装修结构；4、家具(5号色) 活动的家具；5、植物(3号色) 植物；6、地面(6号色) 地面材料铺设、铺设起止符号及辅助线等；7、天花(2号色) 天花造型及设备、电气照明设备等；8、设备(6号色) 空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴(6号色) 轴号10、字(1号色) 区域所属名称及具体事物说明等中文标注；11、标注(1号色) 尺寸及其标注等；12、填充(8号色) 填充；13、0层(7号色)14、Defpoints(8号色)15、空间框(204号色) 图纸空间设置打印的框等。
16、图框(4号色) 图框17、灯(6号色) 灯你看建筑制图标准里面有个B吗，还有0.7B、0.5B之类的，那个B是你自己定的，关键是图纸绘制要清晰明了，比如B=1mm那么0.7B=0.7mm，懂了吧。
CAD线条颜色规范
CAD线条颜色规范篇一：国家标准的CAD线型与颜色及图层规定国家标准的CAD线型与颜色及图层规定在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。
墙层门窗层家私层字标注层填充层说明文字0.4mm实线 0.15mm实线 0.20mm实线 0.15mm实线 0.07mm实线 0.15mm实线白色绿色浅蓝色红色浅灰色黄色 721绘图文件的命名规则 CAD文件的命名应简单、明潦、易记易于交换数据。
设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C 如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等 1 施工图编排顺序 1、图封面 2、设计说明 3、图纸目录 4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图 5、给水平面改造施工图排水平面改造施工图 6、电气改造施工图 1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType字体以加快图形的显示缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。
Romans.shx西文花体、 romand.shx西文花体、 bold.shx西文黑体、 txt.shx西文单线体、 simpelx西文单线体、st64f.shx汉字宋体、 ht64f.shx汉字黑体、 kt64f.shx汉字楷体、 fs64f.shx汉字仿宋、hztxt.shx汉字单线。
32 汉字字型优先考虑采用hztxt.shx 和hzst.shx西文优先考虑romans.shx和simplex或txt.shx。
33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm 细实线。
CAD中的图层颜色与线型配置方法
CAD中的图层颜色与线型配置方法在CAD软件中，对图层进行适当的颜色和线型配置是非常重要的，它能够帮助我们更好地分辨不同的图元、对象以及其它图形要素，提高我们的绘图效率和精度。
下面，我们将重点介绍一些图层颜色与线型配置的方法。
首先，我们需要了解CAD软件中的图层概念。
图层是CAD软件中对图形对象进行分类和组织的一种方式，通过不同的图层可以将不同的对象进行分离，方便查找和修改。
在操作CAD软件时，我们可以对每个图层进行不同的颜色和线型配置。
要进行图层颜色与线型配置，我们可以通过以下几个步骤实现：第一步，打开CAD软件，在绘图界面中选择“属性”或“图层属性管理器”。
这个选项通常可以在顶部菜单栏或右键快捷菜单中找到。
打开属性管理器后，我们可以看到一个图层列表。
第二步，选择要进行配置的图层。
在属性管理器中，我们可以看到不同图层的名称和一些基本属性。
选择我们需要配置的图层，通常是点击图层名称的左侧空白处。
第三步，配置图层的颜色。
在属性管理器的底部，我们可以看到一个“颜色”选项框。
点击该选项框后，会弹出一个颜色选择器。
在颜色选择器中，我们可以选择不同的颜色，例如红色、绿色、蓝色等。
选择完颜色后，点击确定按钮即可将该颜色应用到所选图层。
第四步，配置图层的线型。
在属性管理器的底部，我们可以看到一个“线型”选项框。
点击该选项框后，会弹出一个线型选择器。
在线型选择器中，我们可以选择不同的线型，例如实线、虚线、点线等。
选择完线型后，点击确定按钮即可将该线型应用到所选图层。
通过以上步骤，我们可以简单地对图层进行颜色和线型配置。
在配置图层颜色和线型时，需要注意以下几点：1. 不同的CAD软件可能在操作上略有差异，但原理是类似的。
根据实际情况，灵活使用软件的帮助文档和在线资源。
2. 在配置图层颜色和线型时，要根据实际需要选择合适的颜色和线型。
颜色的选择应该能够使不同对象之间的区分清晰，线型的选择应该符合实际绘图需求。
3. 在进行CAD绘图时，可以为不同的图层设置不同的颜色和线型。
颜色、线型、线宽及用途规定
7号白色
中实线
7
0.25
文字、数字、中实线
8号深灰色
填充线
7ห้องสมุดไป่ตู้
0.1
填充线、线图案
9号中灰色
细实线
7
0.15
背景线
注：以上颜色及线宽规定已保存为打印样式表文件：打印毕业设计施工图的样式表.ctb
使用方法：
1、点击AutoCAD工具栏菜单上的：“文件”→“打印样式管理器”，即可打开相应的文件夹，将事先复制好的文件“打印毕业设计施工图的样式表.ctb”粘贴到该文件夹中；
AutoCAD作图规范之颜色、线型、线宽及用途规定
颜色
线型
笔号
线宽
用途
1号红色
点划线
7
0.13
轴线、对称轴线
2号黄色
细实线
7
0.20
可见轮廓线
3号绿色
尺寸线
7
0.13
尺寸线，引出线，箭头，标高，剖断线
4号青色
虚线
7
0.18
不可见轮廓线（虚线）
5号蓝色
粗实线
7
0.50
钢筋线、粗实线
6号洋红色
粗实线
7
0.50
2、打印时在打印菜单中选择相应的打印样式表。
CAD图层、线型和颜色
• CAD图层 • 线型 • 颜色 • 综合应用
01
CAD图层
图层的概念
图层是CAD软件中用于组织和管理图 形对象的工具。它们可以看作是透明 的覆盖层，每个图层包含一个或多个 相关联的对象。
图层可以用来对不同类型的对象进行 分组，以便于编辑和管理。例如，可 以将所有墙线放在一个图层上，所有 门窗放在另一个图层上。
03
颜色
颜色的分类
原色
红、绿、蓝三种基本颜色，通过 不同比例的混合可以得到其他颜
色。
补色
两种原色混合后得到的颜色，如红 和绿混合得到黄色，黄和蓝混合得 到紫色等。
冷色和暖色
冷色包括蓝、绿等颜色，暖色包括 红、黄等颜色，冷色通常给人平静、 冷静的感觉，暖色则给人热情、活 力的感觉。
颜色的设置
RGB模式
线型粗细
调整线型的粗细，以突出重要的线条或使图纸更 加清晰易读。
线型的用途
区分不同元素
通过使用不同类型和颜色的线条，可以区分图纸上的不同元素， 如轮廓线、中心线、对称线等。
提高可读性
通过调整线条的粗细和颜色，可以使图纸更加清晰易读，提高工作 效率。
突出重点
通过使用粗线条或点划线等特殊线条，可以突出图纸上的重要元素 或强调某些细节。
图层的创建与删除
在CAD软件中，可以通过选择“图层”菜单中的“新建图层”命令来创建一个新的图层。新图层默认情况下会继承上一个图 层的特性，如颜色、线型等。
如果需要删除一个图层，可以选择“图层”菜单中的“删除图层”命令。请注意，在删除图层之前，需要确保该图层上没有 任何对象。
图层的特性
线型
每个图层可以设置不同的线型， 以便更好地表示不同类型的对象。 例如，实线可以用于表示墙线， 虚线可以用于表示剖面线。
CAD颜色和线形
施工图线型设置
本文引用自wsj.8866《室内设计施工图线型设置（作出标准）》
1.线型颜色规定：整套图运用CAD中1～8号颜色
（1）红色：灯具外框线、辅助线、轴线
（2）黄色：非承重墙的轮廓线、后加墙体的外轮廓线
（3）绿色：图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引
（4）青色：家具外框线、图例中表格外框线、
（5）篮色：家具内框线
（6）品红：电器、开关、插座外框
（7）白色：墙体的轮廓线，整体剖切的表示，局部剖切的方向图框内线。
（8）8号灰色：电位图中的控制关系线，物体中的填充线，地板、地砖及地面材料，家俱内部的线条，设备、电器、开关、插座的内部线条，植物等装饰品、家具图中不可见的隔板，门、窗的开启方式。
2.线型打印设置
1∶50打印
①白色：0.4②黄色：0.3③青色：0.2④蓝色：0.15
⑤红色：0.1⑥品红：0.1⑦绿色：0.1⑧8号灰色0.05
3.数字、文字设置的规定
1.整套图纸上的数字及文字要大小适中，与图形比列协调。
2.打图时保证整套图里每张图纸上的文字尺寸大小基本一致。
CAD制图标准参考
CAD制图标准参考在当今的工程和设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
然而，要确保 CAD 图纸的准确性、规范性和可读性，遵循一定的制图标准是至关重要的。
这些标准不仅有助于提高工作效率，减少误解和错误，还能方便不同团队之间的交流与协作。
接下来，让我们详细了解一下 CAD 制图的一些关键标准。
一、图层管理图层就像是图纸的不同“页面”，用于分类和管理不同类型的图形元素。
合理的图层设置可以使图纸更加清晰、易于编辑和打印。
1、图层命名应采用简洁明了且具有描述性的名称，例如“轮廓线”“中心线”“标注线”等，以便于识别和区分。
2、图层颜色为每个图层分配特定的颜色，以增强图形的可读性。
通常，轮廓线使用黑色，中心线使用红色，尺寸标注使用绿色等。
但颜色的选择也要考虑到打印效果和视觉差异。
3、图层线型根据图形元素的性质选择合适的线型，如实线、虚线、点划线等。
例如，轮廓线为实线，隐藏线为虚线。
4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
二、图形绘制1、线条线条应粗细均匀、光滑连续，避免出现断点或毛刺。
直线应保持笔直，曲线应流畅自然。
2、尺寸标注尺寸标注应清晰准确，符合国家标准和行业规范。
标注的文字大小、箭头样式、尺寸线间距等都应统一。
3、文字使用统一的字体和字号，文字的高度和宽度比例要协调。
文字应清晰易读，避免使用过于花哨或难以辨认的字体。
4、图案填充在需要表示特定区域的材质或剖面时，应使用合适的图案填充。
填充的比例和角度要适当，以确保清晰表达意图。
三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点，选择最能清晰表达其形状和尺寸的视图组合。
2、视图比例视图的比例应根据实际需要选择，确保图形能够在图纸上合理布局，同时又能准确反映物体的尺寸关系。
3、剖视和局部视图对于内部结构复杂的物体，可以使用剖视和局部视图来展示细节。
剖切线的位置和标注要清晰准确。
CAD绘图标准 (1)
CAD绘图推荐标准一、图层管理1）0图层：白色，用于绘制图框，图签。
2）1图层：粉红色，用于绘制细线，辅助线，图例填充线。
3）粗线图层：黄色，用于绘制墙、柱。
4）细线图层：绿色，用于绘制梁，板。
5）轴线图层：14号颜色，用于绘制轴线6）钢图层：红色，用于绘制钢筋，型钢。
7）尺寸图层：青色，用于绘制尺寸线。
8）文字图层：白色，用于绘制文字，文字引线，标注符号等9）填充图层：8号颜色，用于绘制实体填充区。
10）填充1,2,3,4图层：如用多灰度填充时，颜色推荐设置为251,252,253,254.二、线性1）点划线——线形：center，线形比例：25，用于轴线绘制（1:100出图）2）虚线——线形，dashed，线形比例：25，用于看不到的透视线（1:100出图）3）实线——线形：continous,用于绘制绝大部分线。
三、线宽（适于一号图）1）1.2mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为120，用于内图框线，地平线。
2）0.6 mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为60。
用于图名下划线。
3）0.4 mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为40。
用于表格外框线，剖面位置线，断面位置线，建筑立面图中建筑外轮廓线。
4）0.35mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为35。
用于图签外框线，结构图中钢筋绘制。
5）0.30mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为30。
用于建筑和结构平面图中柱绘制，建筑图中墙体绘制。
6）0.25mm线宽——使用line线绘制，用于结构平面图中梁、基础、大样图绘制。
7）0.22mm线宽——使用line线绘制，用于所有字体，表格线，标注引线，尺寸线，平面图、立面图，剖面图中未说明的一切线。
8）0.18mm线宽——辅助线，剖断线。
cad图层设置标准大全
cad图层设置标准大全CAD图层设置标准大全。
在CAD绘图中，图层的设置是非常重要的，它直接关系到绘图的效率和质量。
因此，制定一套科学合理的CAD图层设置标准是非常必要的。
本文将从图层的命名规范、颜色标准、线型标准、线宽标准等方面，为大家详细介绍CAD图层设置的标准大全。
1. 图层的命名规范。
图层的命名应该简洁明了，能够清晰表达图层的用途。
一般来说，可以按照以下规范进行命名：1）使用简洁的英文单词或缩写，如“WALL”代表墙体，“DIM”代表标注等；2）使用数字进行分类，如“0”代表构造图层，“1”代表平面布置图层，“2”代表立面图层等；3）使用下划线或连字符进行分隔，如“WALL_EXT”代表外墙，“WALL_INT”代表内墙。
2. 颜色标准。
在CAD绘图中，颜色的选择也是非常重要的。
合理的颜色搭配不仅能够提高图纸的美观度，还能够清晰表达图纸的信息。
一般来说，可以按照以下标准进行选择：1）线条颜色，一般可以按照国际标准的颜色进行选择，如红色代表主要尺寸，绿色代表辅助尺寸，蓝色代表图形边界等；2）填充颜色，填充颜色的选择也要根据实际情况，一般可以选择浅色进行填充，以便于观察图形的细节。
3. 线型标准。
线型的选择也是非常重要的，合理的线型能够更清晰地表达图纸的信息。
一般来说，可以按照以下标准进行选择：1）主要尺寸线型，可以选择实线，以便于突出主要尺寸的信息；2）辅助尺寸线型，可以选择虚线，以便于与主要尺寸进行区分；3）图形边界线型，可以选择粗实线，以便于突出图形的边界。
4. 线宽标准。
线宽的选择也是非常重要的，合理的线宽能够提高图纸的可读性。
一般来说，可以按照以下标准进行选择：1）主要尺寸线宽，可以选择较粗的线宽，以便于突出主要尺寸的信息；2）辅助尺寸线宽，可以选择较细的线宽，以便于与主要尺寸进行区分；3）图形边界线宽，可以选择较粗的线宽，以便于突出图形的边界。
通过以上的介绍，相信大家对CAD图层设置标准有了更深入的了解。
第6章 线型、线宽、颜色及图层设置
6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 线型的设置和修改 线宽的设置和修改 颜色的设置和修改 图层的设置和管理 对 象 特 性 规范对线型、线宽要求 CAD制图统一规则关于图层的管理 操 作 实 践
6.1 线型的设置和修改
图6-10 “真彩色”RGB模式
图6-11 “真彩色”HSL模式
6.4 图层的设置和管理
图层的管理对建筑制图十分重要，管理好图层能够极大地方便用户对图形对 象的修改和编辑，起到化繁为简的效果。 有3种方打开“图层特性管理器”如图6-15所示。 (1) 选择菜单栏“格式”|“图层”命令。 (2) 单击如图6-16所示的“图层”工具栏上的“图层特性管理器”按钮。 (3) 在命令行输入Layer命令。
6.7 CAD制图统一规则关于图层的管理
房屋建筑制图统一标准GB-T5001-2010中的图层组织原则为： 图层的组织根据不同的用途、阶段、实体属性和使用对象等可 采取不同的方法，但应具有一定的逻辑性便于操作。 (1) 中文图层命名格式
中文图层名格式应采用以下4种，如图6-23所示。
专业码 主组码 专业码 主组码 次组码 建筑－墙体 a)专业码和主组码 专业码 主组码 状态码 建筑－墙体－拆除 c)专业码、主组码和状态码 建筑－墙体－全高 b)专业码、主组码和次组码 专业码 主组码 次组码 状态码
图6-25 建筑图常见图层设置
更改线型前的图形
全局比例因子100
全局比例因子50
6.2 线宽的设置和修改
在模型空间中显示的线宽不随缩放比例因子变化，而在布局 和打印预览中线宽是以实际单位显示的，并且随缩放比例因 子而变化。
“线宽设置”对话框
