4图层线型颜色分析
AutoCAD设置图层、线型、线宽及颜色.ppt
AutoCAD-设置图层、线型、线宽及颜色.ppt1、设置图层、线型、线宽及颜色AutoCAD图层是透亮的电子图纸，用户把各种类型的图形元素画在上面，AutoCAD将它们叠加在一起显示出来，如图2-1所示。
在图层A上画了挡板，图层B上画了支架，图层C上画了螺钉，最终显示结果是各层内容叠加后的效果。
图2-1图层本章主要介绍图层、线型、线宽和颜色的设置及图层状态的掌握。
2.1创建图层及设置颜色、线宽和线型2.2掌握图层状态2.3有效地使用图层2.4转变对象的颜色、线型及线宽2.5管理图层2.6修改非连续线型外观2.7综合练习习题本章大纲2.1创建图层及设置颜色、线型和线宽用AutoCAD绘图时，图形元素处于某个2、图层上，缺省状况下，当前层是0层，若没有切换至其他图层，则所画图形都在0层上。
每个图层都有与其相关联的颜色、线型、线宽等属性信息，用户可以对这些信息进行设定或修改。
当在某一层上作图时，生成的图形元素的颜色、线型、线宽就与当前层的设置完全相同〔缺省状况〕。
对象的颜色将有助于区分图样中的相像实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素。
图层是用户管理图样的强有力工具。
绘图时应考虑将图样划分为哪些图层以及按什么样的标准进行划分。
假如图层的划分较合理且采纳了良好的命名，则会使图形信息更清楚、更有序，为以后修改、观看及打印图样带来很大便利。
例如，对于机3、械图，常依据图形元素的性质划分图层，因此一般创建以下列图层。
轮廓线层。
中心线层。
虚线层。
剖面线层。
尺寸标注层。
文字说明层。
【练习2-1】下面的练习说明了如何创建及设置图层。
1.创建图层。
〔1〕单击【图层】工具栏上的按钮，打开【图层特性管理器】对话框，再单击按钮，在列表框中显示知名为“图层1”的图层。
〔2〕为便于区分不同图层，用户应取一个能表征图层上图元特性的新名字来取代该缺省名。
直接输入“轮廓线层”，列表框中“图层1”由“轮廓线层”代替，再创建其他图层，结果如图2-2所示。
CAD文件中的颜色与线型的设置与应用
CAD文件中的颜色与线型的设置与应用在CAD文件中，颜色和线型的设置与应用起着至关重要的作用。
正确的设置和应用能够提高图纸的可读性、美观性和可理解性。
本文将重点介绍CAD文件中颜色与线型的设置与应用的相关知识和技巧。
一、颜色的设置与应用在CAD软件中，颜色用于区分不同的图层、对象和属性，使得图纸更加直观和易于理解。
在进行颜色设置之前，我们首先需要了解CAD软件中的颜色系统。
常见的颜色系统有索引颜色和真彩色两种。
索引颜色系统是由一系列预定义的颜色组成，每个颜色都有一个唯一的索引号来表示。
在CAD软件中，我们可以通过选择颜色索引号来设置对象和图层的颜色。
这种颜色系统适合于需要大量颜色引用的情况。
真彩色系统是由红、绿、蓝三原色按不同比例混合而成的颜色，具有几乎无限的颜色选择。
在CAD软件中，我们可以直接选择红、绿、蓝三个通道的数值来设置颜色。
这种颜色系统适合于需要精确控制颜色的情况。
在进行颜色设置时，我们可以根据需要将不同的对象和图层分配给不同的颜色。
例如，我们可以将建筑图层分配给灰色，道路图层分配给黑色，水体图层分配给蓝色。
这样一来，在绘制图纸时，我们可以清晰地区分不同的元素，提高图纸的可读性。
此外，在进行颜色设置时，我们还可以使用颜色的透明度来实现更多的表达效果。
透明度较高的对象会显示出背后图层的颜色，透明度较低的对象则会更加不透明。
这种设置可以用于标识不同对象的重要性或者表示某些区域的特殊性。
总之，正确的颜色设置与应用能够提高CAD文件的可读性和美观性，使得图纸更加直观和易理解。
二、线型的设置与应用线型在CAD软件中用于表示不同的元素和属性，例如边界线、标尺线、尺寸线等。
在进行线型设置之前，我们需要了解CAD软件中的线型系统。
常见的线型系统有虚线型、点线型和连续实线型三种。
虚线型是由实线和空白区域交替排列而成的线型，用于表示边界线或者隐藏的部分。
在CAD软件中，我们可以通过选择虚线型的样式来设置对象的线型。
图层、线型与颜色
图层、线型与颜色
授课类型
理论+实习
首次授课时间
年月日
学时
2
教学目标
1、掌握图层的概念及图层的操作方法
2、掌握图层的属性及对图层的控制方法
重点与难点
1、图层的操作方法
2、对图层的控制方法
教学手段与方法
多媒体教学
直观演示法
教学过程：（包括授课思路、过程设计、讲解要点及各部分具体内容、时间分配等）
B、在层控制对话框中设置
在图所示的层控制对话框中，在其上部显示出当前图层是哪一个层，在对话框的图层列表中用鼠标左键单击所需图层后，再单击右侧的“设置当前层”按钮，设置完成后单击“确定”按钮即可。
2）创建新图层---建立一个新的图层。
A、在图所示的层控制对话框中，单击右侧的“新建图层”按钮，这时在图层列表的最下边一行可以看到新建的图层，如图所示。
教学后记
本节课主要讲了图层的概念及意义，要求学生通过学习，能正确运用图层操作。
（2）在“属性修改”对话框中，用鼠标左键单击“层控制”按钮，出现“层控制”对话框，在“层控制”对话框可修改层的属性。若改变线型、图层则选择线型、颜色按钮。
小结：本节课主要学习了图层及图层的操作、图层的属性、对图层的层控制
思考题、讨论题、作业
1、何为图层？建立图层的意义是什么？
2、在层控制对话框中可以改变层的哪些属性？
2．图层的线型
设置所选图层的线形。
(1)系统为已有的7个图层设置了不同的线形，所有这些线形都可以重新设置，在图9-2所示的“图层控制”对话框中，用鼠标左键双击欲改变层相对应的线型图标，系统弹出“设置线型”对话框，如图9-8所示，选择所需要的线型，具体的线型设置将在下面详细介绍。选择“确定”后，返回“图层控制”对话框，此时对应图层的线型已改为所选定的线型。

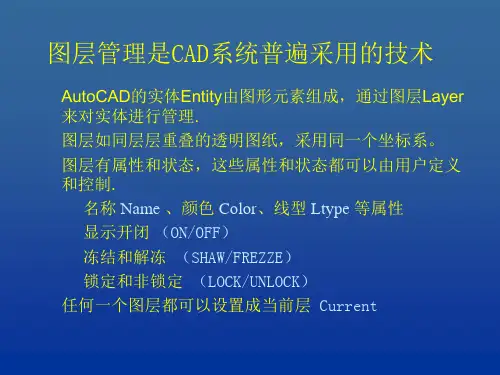

AutoCADR14图层颜色和线型4121
load or Reload Linetype 对话盒
装入线型文件
单击 Load or Reload Linetype 对话盒中的 Files… 按 键，可以弹出Select Linetype File 对话框，用户可以 装入需要的线型文件. 线型文件的后缀为 .LIN,它是ASCII文本文件，其中用 绘图单位描述了定制的线型。
修改实体的属性
实体的属性可以用 Modify/properties命令 来修改. 也可以用Change或 Chprop命令来修改. 实体的颜色和线型可以 同于所在层或不同于所 在层
ByLayer ByBlock Color
建立新的图层
设图层的线型
每个图层只能有一种线型属性, 缺省时为 CONTINUOUS(实线)。 设置其它的线型时，必须先用LINETYPE命令从线型库 (ACAD.LIN文件)中装入所有需要的线型。 Format/Linetype 或单击对像属性工具条中的图标弹 出 Layer & Linetype Propeties 对话盒，再击活 Linetype 后击load按键来装入线型. 在 load or Reload Linetype 对话盒中的多选列表框 中(Multiple Select ListBox) 选出需要的线型进行 toCAD的实体Entity由图形元素组成，通过图层Layer 来对实体进行管理. 图层如同层层重叠的透明图纸，采用同一个坐标系。 图层有属性和状态，这些属性和状态都可以由用户定义 和控制.
名称 Name 、颜色 Color、线型 Ltype 等属性 显示开闭 （ON/OFF） 冻结和解冻 （SHAW/FREZZE） 锁定和非锁定 （LOCK/UNLOCK） 任何一个图层都可以设置成当前层 Current
CAD图层颜色和线型设置技巧
CAD图层颜色和线型设置技巧在使用CAD软件进行绘图过程中，图层的颜色和线型设置是非常重要的，它们能够帮助我们更好地标示不同的对象和元素。
本文将介绍一些CAD软件中图层颜色和线型的设置技巧，帮助读者能够更加灵活地进行绘图操作。
首先，我们需要了解CAD软件中图层的概念。
图层可以理解为绘图空间的逻辑分层，它们可以用来对绘图中不同类型的对象进行分组和管理。
通过使用图层，我们可以将不同类型的绘图元素隔离开，方便进行编辑和修改。
因此，图层的设置非常重要。
在CAD软件中，我们可以通过图层属性管理器来设置图层的颜色和线型。
首先，我们可以通过命令栏输入“LA”或者点击工具栏上的图层属性管理器按钮打开图层属性管理器对话框。
在对话框中，我们可以看到各个图层的名称、颜色和线型等属性。
对于图层颜色的设置，我们可以根据需要选择不同的颜色。
默认情况下，CAD软件会提供一些基本的颜色供我们选择，如红色、绿色、蓝色等。
如果需要设置其他颜色，我们可以点击颜色栏旁边的下拉箭头，选择“颜色选择器”，然后在弹出的对话框中选择所需的颜色。
在实际绘图中，我们可以根据需要为不同类型的对象设置不同的颜色。
例如，我们可以将线条设置为黑色，填充区域设置为灰色，以此来区分不同的元素。
对于一些特殊的对象，我们也可以设置醒目的颜色进行标示，方便后续的编辑和修改。
除了颜色设置，CAD软件还提供了丰富的线型选择。
在图层属性管理器中，我们可以通过点击线型栏旁边的下拉箭头来选择线型。
CAD软件默认提供了一些常见的线型，如实线、虚线等。
如果需要使用其他线型，我们可以选择“其他”，然后弹出的对话框中选择所需的线型。
图层中的线型设置可以用来区分不同的线条类型，例如，我们可以使用实线表示墙体，虚线表示门窗等。
通过合理地设置线型，我们能够更加清晰地表达绘图中的各个元素和对象。
除了基本的颜色和线型设置，CAD软件还提供了一些高级功能。
例如，可以根据图层设置线宽，使得绘图时线条的粗细有所区分。
第五章CAD图层、线型、颜色.
(3) 配色系统 AutoCAD 系统包括几个标准 Pantone 配色 系统。 通过菜单栏中的“工具”，单击“选项”，然后 打开“文件”选项卡，可以在系统中 安装配色系统。加 载配色系统后，即可从配色系统中选择对象，并将其应用 到图形中的对象。 指定用于选择颜色的配色系统，可以从下拉列表中选择配 色系统。
(8) 打印样式：单击任意打印样式均可以显示H“T选择打印样 式T”T对话框TH，以修改与选 定图层相关联的打印样式。 (9) 打印/不打印：设置是否打印选定的图层。关闭某图层的 打印只是对图形中的可见图层(图层是打开的并且是解冻的)有 效。如果该图层在当前图形中是冻结的或关闭的，即使图层设 为打印，AutoCAD 系统将不打印该图层。
注意：要删除的图层必须是没有绘制任何图形的空图层。对于 0 图层和定义点、当前图层、依赖外部参照的图层和包含对象 的图层(包括块定义中的对象)是不能删除的。 如果处理的是 共享工程中的图形或基于一系列图层标准的图形，删除图层时 则要特 别小心。 下面介绍列表中的名称和各个特性。 (1) 名称：显示图层名称。首先选择图层，在图层名称处单击， 通过输入新图层名可以修改图层名称。对于图层 0 和依赖外 部参照的图层的名称是不能修改的。 (2) 开/关：可以打开和关闭图层。当图层打开时，它是可见 的，并且可以打印。当图层关闭时，它是不可见的，即使“打 印”选项是打开的，也不能打印。
以上 3 种操作中，前两种操作直接打开“线型管理器”对话 框，如下图a所示。与图层中的线型相似，其设置页完全相同。 第三种操作是在“对象特征”工具栏中“线型控制” 下拉列 表中选择，如下图b所示。如果没有用户需要的线型，则单击 “其他”按钮，打开线型库进行选择。
CAD中的图层颜色与线型配置方法
CAD中的图层颜色与线型配置方法在CAD软件中，对图层进行适当的颜色和线型配置是非常重要的，它能够帮助我们更好地分辨不同的图元、对象以及其它图形要素，提高我们的绘图效率和精度。
下面，我们将重点介绍一些图层颜色与线型配置的方法。
首先，我们需要了解CAD软件中的图层概念。
图层是CAD软件中对图形对象进行分类和组织的一种方式，通过不同的图层可以将不同的对象进行分离，方便查找和修改。
在操作CAD软件时，我们可以对每个图层进行不同的颜色和线型配置。
要进行图层颜色与线型配置，我们可以通过以下几个步骤实现：第一步，打开CAD软件，在绘图界面中选择“属性”或“图层属性管理器”。
这个选项通常可以在顶部菜单栏或右键快捷菜单中找到。
打开属性管理器后，我们可以看到一个图层列表。
第二步，选择要进行配置的图层。
在属性管理器中，我们可以看到不同图层的名称和一些基本属性。
选择我们需要配置的图层，通常是点击图层名称的左侧空白处。
第三步，配置图层的颜色。
在属性管理器的底部，我们可以看到一个“颜色”选项框。
点击该选项框后，会弹出一个颜色选择器。
在颜色选择器中，我们可以选择不同的颜色，例如红色、绿色、蓝色等。
选择完颜色后，点击确定按钮即可将该颜色应用到所选图层。
第四步，配置图层的线型。
在属性管理器的底部，我们可以看到一个“线型”选项框。
点击该选项框后，会弹出一个线型选择器。
在线型选择器中，我们可以选择不同的线型，例如实线、虚线、点线等。
选择完线型后，点击确定按钮即可将该线型应用到所选图层。
通过以上步骤，我们可以简单地对图层进行颜色和线型配置。
在配置图层颜色和线型时，需要注意以下几点：1. 不同的CAD软件可能在操作上略有差异，但原理是类似的。
根据实际情况，灵活使用软件的帮助文档和在线资源。
2. 在配置图层颜色和线型时，要根据实际需要选择合适的颜色和线型。
颜色的选择应该能够使不同对象之间的区分清晰，线型的选择应该符合实际绘图需求。
3. 在进行CAD绘图时，可以为不同的图层设置不同的颜色和线型。
CAD图层、线型和颜色
• CAD图层 • 线型 • 颜色 • 综合应用
01
CAD图层
图层的概念
图层是CAD软件中用于组织和管理图 形对象的工具。它们可以看作是透明 的覆盖层，每个图层包含一个或多个 相关联的对象。
图层可以用来对不同类型的对象进行 分组，以便于编辑和管理。例如，可 以将所有墙线放在一个图层上，所有 门窗放在另一个图层上。
03
颜色
颜色的分类
原色
红、绿、蓝三种基本颜色，通过 不同比例的混合可以得到其他颜
色。
补色
两种原色混合后得到的颜色，如红 和绿混合得到黄色，黄和蓝混合得 到紫色等。
冷色和暖色
冷色包括蓝、绿等颜色，暖色包括 红、黄等颜色，冷色通常给人平静、 冷静的感觉，暖色则给人热情、活 力的感觉。
颜色的设置
RGB模式
线型粗细
调整线型的粗细，以突出重要的线条或使图纸更 加清晰易读。
线型的用途
区分不同元素
通过使用不同类型和颜色的线条，可以区分图纸上的不同元素， 如轮廓线、中心线、对称线等。
提高可读性
通过调整线条的粗细和颜色，可以使图纸更加清晰易读，提高工作 效率。
突出重点
通过使用粗线条或点划线等特殊线条，可以突出图纸上的重要元素 或强调某些细节。
图层的创建与删除
在CAD软件中，可以通过选择“图层”菜单中的“新建图层”命令来创建一个新的图层。新图层默认情况下会继承上一个图 层的特性，如颜色、线型等。
如果需要删除一个图层，可以选择“图层”菜单中的“删除图层”命令。请注意，在删除图层之前，需要确保该图层上没有 任何对象。
图层的特性
线型
每个图层可以设置不同的线型， 以便更好地表示不同类型的对象。 例如，实线可以用于表示墙线， 虚线可以用于表示剖面线。
标准制图图层颜色
一、制图图线标准<一>、标准制图图层颜色（一）户型：1.墙体：9-天正原色-细实线2.柱子：9-天正原色-细实线3.标注：3-天正原色4.楼梯、2-台阶、电梯：天正原色-细实线5.门窗：4-天正原色-细实线6.轴线：1（红色）-细实线7.家具：67-细实线8.厨卫：40-细实线9.填充：253-细实线10.植物：3（绿色）-细实线11.阳台：191-细实线12.中线：4（青色）-细实线13.细线：62-细实线14.中粗线：6-细实线15.轮廓线：5-细实线16.空调板:62-细实线17.空调位:115-细实线18.户型文字:7(白色）-黑体19.户型编号：4-大黑体20.面积：5-细实线21.图框：10622.图框文字：7（白色）-大黑体（二）总图：1.道路：7（白色）-细实线2.道路中线：10-细实线3.住宅外轮廓：外边线-4（青色）、阳台-191、挑窗-624.地下室范围线：6-粗虚线5.车位：62（细实线）6.小品、警卫亭：2(黄色）-细实线7.层数文字：4-黑体8.楼号名：21-黑体9.标注：3-天正原色10.用地红线：10-粗虚线11.地貌：251（灰）-细实线12.铺地填充：252（灰）-细实线13.植物：3（绿色）-细实线14.总图文字：7（白色）-黑体15.图框：10616.等高线：253-细实线<二>、打印样式（一）户型（A3)1、1：100（150）-所有线0.09 墙体-0.30 填充-0.09、70%2、1：200（250）-所有线0.13墙体-0.35 填充-0.09、70%3、1：300（500）-所有线0.15墙体-0.35（0.15）填充-0.09、70%（二）总图（A1）1、1：1000-所有线0.15 道路-0.18 住宅-0.5（轮廓500线宽）商铺-0.4 地下室-0.4地貌0.0965%二、制图比例<一>、出图图框：名都和六所的图框是不同方向的、绘图时要注意图幅不能随意缩放，应按照所需图幅进行缩放。
《工程制图与识图》课件——第二讲 图层、线型、线宽及颜色
1．修改对象颜色
可通过【特性】工具栏上的【颜色控制】下拉列表改变已有对象 的颜色，具体步骤如下。
（1）选择要改变颜色的图形对象。
（2）在【特性】工具栏上打开【颜色控制】下拉列表，然后从列 表中选择所需颜色。
（3）如果选取【选择颜色】选项，则弹出【选择颜色】对话框， 如图1-28所示，通过该对话框用户可以选择更多颜色。
（2）在此下拉列表中选取【其他】选项，打开【线型管理器】对话框，单击 按钮，该对话框底部将出现【详细信息】分组框，如图1-33所示。
（3）在【详细信息】分组框的【全局比例因子】文本框中输入新的比例值。
2．改变当前对象的线型比例
设置当前线型比例因子的方法与设置全局比例因子类似。该 比例因子也需在【线型管理器】对话框中设置，如图1-33所 示，用户可在该对话框的【当前对象缩放比例】文本框中输 入新比例值。
3 控制图层状态
如果工程图样包含大量信息且有很多图层，则用户可通过控制图层状态 使编辑、绘制和观察等工作变得更方便。图层状态主要包括打开与关闭、 冻结与解冻、锁定与解锁和打印与不打印等，系统用不同形式的图标表 示这些状态，如图1-30所示。用户可通过【图层特性管理器】对话框对 图层状态进行控制，单击【图层】工具栏上
修改已有对象线型、线宽的方法与改变对象颜色的方法类似，具 体步骤如下。
（1）选择要改变线型的图形对象。
（2）在【特性】工具栏上打开【线型控制】下拉列表，从列表中 选择所需线型。
（3）在该列表中选取【其他】选项，则弹出【线型管理器】对话 框，如图1-29所示，用户可选择一种线型或加载更多种类的线型。
● 建筑—轴线。 ● 建筑—柱网。 ● 建筑—墙线。 ● 建筑—门窗。 ● 建筑—楼梯。 ● 建筑—阳台。 ● 建筑—文字。 ● 建筑—尺寸。
CAD-04-图层、线型及颜色
存放AutoCAD系统或用户定义 的线型。 文件后缀为“lin”，AutoCAD 提供了acad.lin和acadiso.lin两 个线型文件。
线型文件（样本）
文件名：ZT.lin 内容： *DHX20,DHX20______ _ ______ _ ______20,-1,1,-1 A,20,-1,1,-1 *DHX15,DHX15______ _ ______ _ ______15,-1,1,-1 A,15,-1,1,-1 *SDHX20,SDHX20______ _ _ _____ _ _ _____20,-1,1,-1,1,-1 A,20,-1,1,-1,1,-1 *XX5,XX5___ ___ ___ ___ ___5,-1 A,5,-1
三、设置图层颜色
单击“图层特性管理器“对话框图层
列表的颜色一列，打开“选择颜色” 对话框 可选择的颜色： 标准色（1~9号颜色） 灰度（250~255号颜色） 全色调色板
四、设置线型
单击“图层特性管理器“对话框图
层列表的线型一列，打开“选择线 型”对话框 在列表中选择线形
五、设置图层状态
第四章 图层线型及颜色
第一节 图层概述
每个层必须有一个名字，层名最多可用31个 字符，常以对象的性质或线型命名 层的数量不限，各层的对象数量不限 各层的线型、颜色可改变 各层的坐标、界限、缩放、小数位、单位、 字体等都一致，且精确对齐 一般情况下，同一种线型和颜色的对象放在 同一层上，以方便于管理
第一节图层概述每个层必须有一个名字层名最多可用每个层必须有一个名字层名最多可用3131个字符常以对象的性质或线型命名字符常以对象的性质或线型命名层的数量不限各层的对象数量不限层的数量不限各层的对象数量不限各层的线型颜色可改变各层的线型颜色可改变各层的坐标界限缩放小数位单位各层的坐标界限缩放小数位单位字体等都一致且精确对齐字体等都一致且精确对齐一般情况下同一种线型和颜色的对象放在一般情况下同一种线型和颜色的对象放在同一层上以方便于管理同一层上以方便于管理第二节图层的建立与使用一图层命令二建立新层三设置图层的颜色四设置线型五设置图层状态六图层工具栏七对象特性工具栏layerlayerautocadautocadcontinuouscontinuous250255250255112233autocadautocad2设置图层状态10112211第三节线型线型文件概述autocadautocadlinlinautocadautocadacadlinacadlinacadisolinacadisolin12文件名
第4章 图层、线型、颜色
AutoCAD 2000中文版应用教程电子工业出版社同名教材配套电子教案第4章图层、线型、颜色4.1图层、线型和颜色的概念4.2 线型4.2.1 标准线型库4.2.2 绘制工程图线型的选择4.2.3 线型比例的设定4.2.4 线型的装入4.3 颜色4.4用LAYER（图层）命令创建与管理图层4.4.1输入命令4.4.2创建新图层4.4.3改变图层线型4.4.4改变图层线宽4.4.5 改变图层颜色4.4.6 控制图层开关4.4.7 控制图层打印开关4.4.8 设置当前图层4.4.9 显示图层4.4.10 删除图层4.5用对象特性工具条管理图层4.5.1 设置当前图层4.5.2 控制图层开关4.5.3 设置当前实体的颜色4.5.4 设置当前实体的线型4.5.5 设置当前实体的线宽4.5.6 其他4.1 图层的概念图层就相当于没有厚度的透明纸片，可将实体画在上面。
一个图层只能画一种线型和赋予一种颜色，所以要画多种线型就要设多个图层。
这些图层就像几张重叠在一起的透明纸,构成一张完整的图样。
4.2 线型线型是指在图层上绘图时所用的线型，每一图层都应赋予一种线型。
不同的图层可以设置成不同的线型，也可以设置成相同的线型。
4.2.1标准线型库AutoCAD2000提供了标准线型库，相应的库文件名为“ACADISO.LIN”，标准线型库提供了45种线型，如图4.1所示。
4.2.2绘制工程图线型的选择AutoCAD 2000标准线型库提供的45种线型中包含有多个长短、间隔不同的虚线和点画线，只有适当的选择它们，在同一线型比例下，才能绘制出符合制图标准的图线。
图4.2 “线型管理器”对话框2.用对话框设定整体线型比例及当前实体线型比例从下拉菜单选取：“格式” “线型”输入命令后，AutoCAD 将弹出“线型管理器”(Linetype Manager)对话框，如图4.2所示。
在“线型管理器”对话框下部：“整体线型比例”（Global scale factor ）文字编辑框中输入整体线型比例值，如图4.2所示为“0.35”。
CAD图层属性与颜色管理技巧
CAD图层属性与颜色管理技巧在使用CAD软件进行设计时，了解和掌握图层属性与颜色管理技巧是非常重要的。
这些技巧可以帮助我们更加高效地工作，提高设计的精确性和美观度。
本文将介绍一些常用的CAD图层属性与颜色管理技巧，希望对大家有所帮助。
首先，我们来了解一下CAD中的图层属性。
图层属性可以帮助我们对不同的图形元素进行分类管理，方便我们在设计过程中进行编辑和控制。
在CAD软件中，我们可以根据需要创建不同的图层，并为每个图层设置不同的颜色、线型、线宽等属性。
通过合理的图层管理，我们可以更加清晰地展示不同的图形元素，便于我们的操作和修改。
在CAD软件中，图层属性可以通过“图层管理器”进行设置。
我们可以通过“图层管理器”打开图层属性对话框，进行图层的创建、删除、重命名或编辑等操作。
设置图层属性时，我们可以调整图层的显示属性，例如将图层设置为可见或隐藏状态，以及将图层设置为当前图层，方便我们在设计过程中进行操作。
图层属性中最重要的一个属性就是颜色。
颜色对于设计来说是非常重要的，不仅可以使设计更加美观，还可以区分不同的图形元素。
在CAD软件中，我们可以通过设置图层的颜色，使不同图层的图形元素呈现不同的颜色。
例如，我们可以将墙体的图层设置为红色，将家具的图层设置为蓝色，以及将装饰物的图层设置为绿色等。
通过合理地设置图层的颜色，我们可以更加清晰地显示设计的不同部分，方便我们的操作和审查。
除了颜色之外，还有一些其他的图层属性也非常重要。
例如，线型和线宽可以影响设计的线条样式和粗细。
CAD软件中提供了多种线型和线宽可供选择，我们可以根据需要设置不同的线型和线宽，使设计更加灵活多样。
另外，还可以通过设置图层的冻结或锁定状态，来控制图层的编辑和显示。
在使用CAD软件进行设计时，还有一些额外的技巧可以帮助我们更加高效地工作。
首先是利用图层过滤器进行选择。
图层过滤器可以帮助我们快速选择指定图层的图形元素，而不必一个一个地手动选择或取消选择。
CAD中图层颜色和线型的设置与应用
CAD中图层颜色和线型的设置与应用CAD软件是一款广泛应用于建筑、机械、电子等行业的设计工具，它提供了丰富的功能和工具帮助用户进行设计和绘图。
在CAD软件中，图层是一项非常重要的功能，它可以帮助用户对绘图进行更加细致和有序的管理。
在本篇文章中，我们将重点介绍CAD中图层颜色和线型的设置与应用。
首先，我们来了解一下CAD中图层的概念。
在CAD软件中，图层是用来组织和管理绘图元素的一种方式。
通过将不同的绘图元素分配到不同的图层上，可以使得绘图更加有序和清晰。
例如，在建筑设计中，可以将墙体、窗户、门等不同的元素分配到不同的图层上，方便后续对这些元素进行修改和管理。
图层的颜色设置是CAD软件中一个非常常用的功能。
通过设置不同的颜色，可以对不同图层上的绘图元素进行区分，加强绘图的可读性。
在CAD软件中，通常有一种颜色表可以供用户选择。
用户可以根据需要，选择适合的颜色给图层进行设置。
例如，可以将墙体设置为蓝色，窗户设置为绿色，门设置为红色等。
这样，在绘图过程中，用户可以清楚地分辨出不同元素所在的图层，提高绘图效率。
图层线型的设置也是CAD软件中一个非常重要的功能。
通过设置不同的线型，可以使得绘图元素的轮廓更加清晰和丰富。
在CAD软件中，一般有一种线型表可以供用户选择。
用户可以根据需要，选择适合的线型给图层进行设置。
例如，可以将墙体设置为实线，窗户设置为虚线，门设置为点线等。
这样，在绘图过程中，用户不仅可以通过颜色区分出不同元素所在的图层，还可以通过线型来清楚地展现出元素的轮廓和特征。
在实际使用CAD软件进行绘图时，图层颜色和线型的设置还有一种重要应用就是图层控制。
通过合理设置图层的颜色和线型，用户可以实现对绘图的显示和隐藏。
例如，在设计平面布置图时，可以将平面布置图放在一个图层上，平面布置上的不同元素放在其他图层上，用户可以通过设置不同图层的显示和隐藏来快速切换不同的设计方案。
在CAD软件中，图层颜色和线型的设置与应用是非常重要的技巧之一。
第4章 CAD图层、线型和颜色
图4-3 “图层特性管理器”对话 框
4. 对话框说明
图4-4 “保存图层状态”对话框
图4-5 “图层状态管理器”对话框
图4-6 “选择颜色”对话框
图4-7 “选择线型”对话框
图4-8 “加载或重载线型”对话框
图4-9 “线宽设置”对话框
4.2.3 线型管理器
1. 功能 2. 调用 菜 单：格式(O)→线型(N) 命令行：LINETYPE 3. 格式
求： 1) 将不同的线型绘制在相应的图层上。 2) 该图形以点划线为中心线，用捕捉工具捕 捉点划线的交点为圆心点。半径为50mm的圆是 粗实线圆；半径为40mm的圆是虚线圆；半径为 30mm的圆是细实线圆。 4. 修改线型比例和线宽，要求： 1) 在所创建的图层上将粗实线变为0.7mm。 2) 将线型全局比例因子变为3。
3) “线宽”列表框：
图4-15 “对象特性”工具栏中的“线宽”列表框
4.2.5 编辑图形特性
1. 功能 2. 调用 菜 单：工具(T)→对象特性管理器(I) 命令行：PROPERTIES 工具栏： 快捷方式：选择对象后，在弹出的快捷菜单中选择“特性”（S） 选项 3. 格式
图4-16 编辑图层的特性
•
• 2. 用“图层特性管理器”创建新图层并将点划线
所在的层设置为当前层，图层设置要求见表4-2。
表4-2 习题2的图层设置要求
线型 点划线（CENTER） 粗实线（默认） 细实线（默认） 虚线（HIDDENX2） 颜色 红色 蓝色 白色 绿色 线宽 默认 0.5 默认 默认
• 3. 在习题1所创建的图层上绘制三个同心圆，要
图4-10 “线型管理器”对话框
4. 说明
整体比例=1 整体比例=2 图4-11 不同的全局比例因子对线型的影响
002第二章图层线型线宽及颜色
一、图层的基本概念： 用来组织图形中对象分类的工具，可以很好的组织不 同类型的图形信息。每个图层都有属于自已的状态和属 性。 按照绘图的需求： 可以定义图层颜色线型和线宽等对象特征，而对象可 以直接使用其所在图层定义的特性。 二、图层特性管理器 启动图层特性管理器的方法： ①菜单栏：格式→图层 ②工具栏：对象特性 ③命令行：Layer （透明命令）
图层的创建与使用
图层管理
1.图层排序 →点击图层特征管理器的〔名称〕→ 按字母顺序排列图层。 2.删除图层 →当前层，0层，定义点层及含有对 象的图层不能删除。 3.当前层的切换 →①显示对象的所在层→点击 选择对象后〔控制图层〕就显示对象的所在层 ②对象的所在层为当前层→选择对象后→点击 （ )即可。
1
图层特性管理器对话框
图层特性
⑴每一图层具有一个图层名，0层是AutoCAD默认的图层。 线 型是连续的、线宽是0.25mm、颜色是白色。 ⑵在一张图中可以建有很多图层，且数目不受限制。每一图层上 的对象数也不受限制。 ⑶正常情况下每一图层具有一种线型、线宽、颜色。在其上绘制 的对象都继承这些特性称为“随层”;不要在一层中设置多种 线型、线宽、颜色等，给修改和编辑造成不便。 ⑷AutoCAD只能在当前层上进行绘图，当前层只有一个，且不能 删除；在“对象特性”工具栏中会显示当前层的各种信息。 ⑸同一图中的所有图层具有相同的坐标系统、绘图界限和显示时 的缩放倍数。 ⑹同一图层的图形对象处于同一状态。状态有：打开/关闭、冻结 /解冻、锁定/解锁、打印/不打印
线型管理
：
①打开/关闭：“开灯”表示图层打开， (开灯) “闭灯”表示图层关闭此时图层上的图形不能显示。(闭 灯) ②冻结/解冻：“雪花”表示图层冻结此时图层上的图形不 能显示与关闭在可见性上一样；但冻结不参加图形处理 运算,可加快系统重新生成的速度。“太阳”表示解冻, 当前层不能选为冻结状态。 ③锁定/解锁：“闭锁”表示图层被锁定；此时不能对图形 进行修改、编辑的操作，但可以绘制新的图形。 ④打印/不打印： 状态的切换：可以分别在工具栏或图层特性管理器中用 鼠标单击相应的图标切换。
CAD软件中图层颜色与线型设置方法
CAD软件中图层颜色与线型设置方法在CAD软件中，图层的颜色和线型设置是非常重要的。
它们决定了CAD绘图的可读性和专业性。
本文将介绍CAD软件中图层颜色和线型设置的方法，帮助读者更好地使用CAD软件进行设计和绘图。
首先，我们需要了解CAD软件中的图层概念。
图层是CAD中用来组织和管理绘图元素的一种形式。
每个元素都可以分配到特定的图层上，通过调整图层的显示属性，可以控制元素的颜色、线型和显示顺序等。
图层的设置在CAD软件中非常灵活，可以根据不同的使用需求进行调整。
要设置图层的颜色，首先需要打开CAD软件并进入绘图界面。
在界面上方的菜单栏中，找到“格式”选项，并点击“图层属性管理器”命令。
在弹出的图层属性管理器对话框中，可以看到当前图层的列表。
在图层属性管理器中，选择需要设置颜色的图层，然后点击“颜色”一栏后面的下拉菜单。
在下拉菜单中，可以选择不同的颜色。
CAD软件通常提供了一系列的标准颜色供用户选择，也可以自定义颜色。
选择完颜色后，点击确定。
除了设置图层的颜色，我们还可以设置图层的线型。
图层的线型决定了绘图元素的线条样式，可以使得绘图更具有美感和信息传达性。
线型通常包括实线、虚线、点状线等。
设置图层的线型可以使得不同的图层具有不同的线型特征，使得绘图更加清晰和准确。
要设置图层的线型，同样需要打开CAD软件并进入绘图界面。
在菜单栏中选择“格式”选项，并点击“图层属性管理器”命令。
找到需要设置线型的图层，在“线型”一栏后面的下拉菜单中选择不同的线型。
CAD软件通常提供了一系列的标准线型供用户选择，也可以自定义线型。
选择完线型后，点击确定。
通过图层颜色和线型的设置，我们可以在CAD绘图中实现不同元素的区分和突出。
例如，在建筑设计中，可以将墙体、门窗和家具等元素分配到不同的图层，并设置不同的颜色和线型，以便更好地展示设计意图和表达构思。
在机械制图中，可以通过图层颜色和线型设置，将不同的零件和标注分别显示，提高绘图的信息传达性和可读性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指点方式 默认方式
参考方式
图 2 扳手
图 2 扳手步骤
图 2 扳手模型
图 2 扳手模型建模步骤
（1） 俯视图
AB
C
D
（2） 绘图—边界
（3） 实体—拉伸
（4） 移动
（5） 镜像
（6）布尔+/-
SCALE 比例缩放
•功能
1. 将选择的实体按给定比例缩放，改变实际尺寸。 2. 缩放后的图形位置取决于缩放中心（基点）和比例。 3. 缩放后，原图消失。
Continuous
剖面图案、标题栏细线等
尺寸
黄/蓝
ContinuoБайду номын сангаасs
尺寸、形位公差、粗糙度、剖切箭头、文字等
点划线
红 ACAD ISO08W100
中心线、轴线等
虚线
黄/蓝 ACAD ISO02W100
不可见轮廓线
图1
4.2 修改命令
Properties 特性管理器
• 功能: 修改已有实体的特性 （1）基本特性 （2） 几何特性 （3）文本特性
图3
图4
PEDIT 编辑多段线 PE
（1）Open 或Close：闭合一开式的或打开一闭式的PLINE。 （2）Join ：连接头尾相接的多段线、直线或圆弧构成一条新
的多段折线。 （3）Width：改变整条多段线的线宽。 （4） Fit ：将PLINE线拟合成通过顶点的曲线。 （5）Spline：将多段线拟合成样条曲线。 （6）Decurve：把多段线中的圆弧改为直线段，或把由多段线
线型比例：（个别）
• 操作顺序：打开特性管理
器后，选择自动隐藏
双击实体→在特性管理 器的编辑栏中修改相应项。
ROTATE 旋转
• 旋转角度确定方式
（1）默认方式：直接输入旋转角度（逆时针旋转为正，
顺时针旋转为负。）
(2) 指点方式：指定一点，该点与基点连线的水平倾 角为旋转角度。
(3) 参考（Reference）方式：给出旋转前后参照线 的水平倾角。
• 比例输入方式
1. 直接输入比例因子：大于1为放大，小于1为缩小。 2. 参考方式（Reference）：无法确定比例因子时，
可用这种方式。实际的比例因子为缩放后、前两 线段的长度之比。
直接输入比例因子缩小原图 用参考方式放大原图
举例
步骤： 1. 正多边形（E） 2. 正多边形 （I） 3. 复制 (@) 4. 比例缩放（R）
材料 ZL3
上海大学
4.1 图层 线型 颜色
一. 作用:
• 按线型、类别分层，在统一的坐标系下“分页”绘 制图形。
• 每个图层可以设置其线型、颜色 , 并根据需要控制 每“页”的显示。
• 按颜色的不同，控制输出图线的宽度和深浅。
二. AutoCAD系统缺省图层:
0层: white continuous • 0层是每个图型文件必有的，既不能改名也不能删除。
三.图层的显示状态:
• 关闭与打开： • 冻结与解冻： • 加锁与解锁:
四. 图层的定义和设置：
• 点“图层特性管理器”图标引出对话框:
• 新建图层： 改名 • 颜色： 点取色板 • 线型：装入所需线型 load…
★间断线的全局线型比例设置方法：
五.图层状态的控制和当前层的设置:
在图层控制下拉列表中进行。 实体的属性随当前层 By layer 。当前层只有一个。
界标点 拉长 编辑多段线 线型比例
图7
图8
图9
图 10
图 11
图 12
拟合的曲线改成直折线。 （7）Ltype gen ：控制非连续线型在多义折线中的画法。
（On——以整条线绘制,Off——以每段线绘制）。 （8）Edit vertex：对多段线的顶点进行编辑。包括顶点移动、
插入、断开、拉直、改变一段线的粗度，改变 顶点处切矢方向等。
图 5（ 用 Polar画 ）
图6
第四讲 图层 线型 颜色
4.1 图层 线型 颜色 4.2 修改命令：特性管理器 旋转
拉长 比例缩放
4.3 绘图命令：多段线
21 16
100
φ35H8 φ32
1:7
G1/2
90°
31
50 68 85
27
其余
φ15
5 10
φ27 42
2-M10
54
45
阀体
制图 描图 审核
比例 1:1 数量 1
01
重量
LENGTHEN 拉长
• 功能
1. 可改变直线、多义折线、圆弧、椭圆弧的长度， 但不能用于封闭的图形。
2.有四种变长的方式： [增量(DE)/百分数(P)/全部(T)/动态(DY)]
• 命令调用：修改 拉长
★补充:自定义工具条的方法
视图工具栏命令所有命令在右栏找到所 要的工具按钮，左键拖出。
EXPLODE 分解
PLINE（Polyline）多段线
• 功能：
1.画有宽度的连续线段，且起点和终点的宽度可 等可不相等。
2.线段可以是直线，也可以是圆弧。 3.Pline所画线段用PEDIT命令进行编辑。
• 注意屏幕提示与选择：直线方式和圆弧方式
• 填充开关FILL
调用Fill命令(只能键入)： ON--可画实心Pline; Off--画空心Pline。
六.图层的修改:
三种方法: 1. 先选实体 点选图层控制下拉列表中的图层按
ESC 两次。 2.特性匹配（格式刷）
命令(MA)选择源对象 选择要修改的实体 3.特性管理器 ：修改个别 间断线段的线型比例 。
图层名 颜色
粗线
白/黑
细线
品红
零件图的一般图层设置
线型
用途
Continuous
轮廓线、标题栏粗线、图框、剖切位置线等
• 分解对象： 多段线（Pline Polygon Rectangle ）、图形块 （Block）、尺寸（Dimension）、2012版阵列后
• 操作顺序： 命令（EX） 选择要拆开的目标
• 说明: 1.有宽度的多段线分解后 ，Width=0。 2.剖面线 分解后,每一条线为一个实体。
4.3 绘图命令
