焊接工艺相关知识参考模板
焊接工艺技术安全交底模板
一、交底项目：焊接工艺技术二、交底时间：____年____月____日三、交底地点：____四、交底人：____五、接受人：____六、交底内容：1. 焊工资质要求从事焊接作业的焊工必须持有焊工考试合格证，方可上岗操作。
焊工应熟悉焊接工艺、操作规程和安全注意事项。
2. 材料及设备要求（1）焊接材料：焊条、焊剂、焊丝等焊接材料应有产品合格证，并符合相关国家标准。
（2）焊接设备：焊机、切割设备、防护用品等设备应定期检查、维护，确保正常使用。
3. 焊接作业环境要求（1）焊接作业区域应划定，并设置明显的安全警示标志。
（2）焊接作业现场应保持通风良好，确保有害气体排放。
（3）焊接作业现场不得存放易燃易爆物品。
4. 焊接操作规程（1）焊接前，应检查焊接设备、材料是否完好，确认无误后方可开始焊接。
（2）焊接过程中，操作人员应穿戴防护用品，如防护眼镜、手套、口罩等。
（3）焊接时，应保持稳定的焊接电流和电压，防止过热、过烧等缺陷。
（4）焊接过程中，应避免焊接飞溅伤人，操作人员应保持适当距离。
（5）焊接结束后，应检查焊接质量，确保符合要求。
5. 安全注意事项（1）焊接作业过程中，应严格遵守焊接操作规程，不得违章操作。
（2）焊接作业现场应配备灭火器材，如灭火器、沙子等，以备不时之需。
（3）焊接作业结束后，应及时清理现场，确保现场整洁。
（4）焊接作业现场应定期进行安全检查，及时发现并消除安全隐患。
七、检查执行情况1. 焊工是否持有焊工考试合格证。
2. 焊接材料、设备是否完好。
3. 焊接作业环境是否符合要求。
4. 焊接操作规程是否遵守。
5. 安全注意事项是否落实。
八、总结焊接工艺技术安全交底是确保焊接作业安全的重要环节。
各相关人员应充分重视，严格按照本交底内容执行，确保焊接作业安全、顺利进行。
焊接工艺卡标准模板

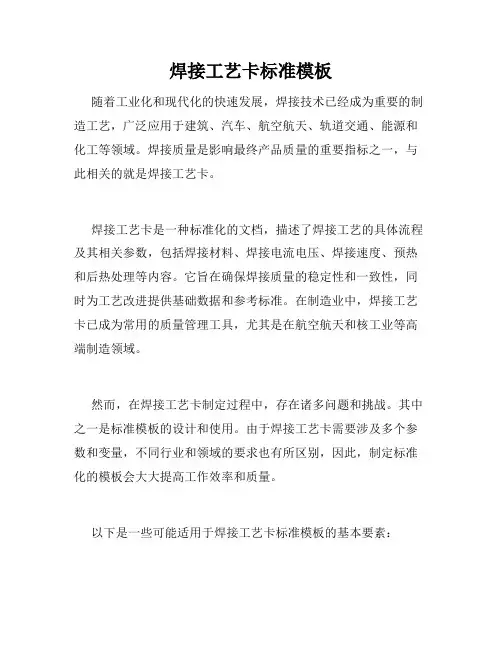

焊接工艺卡标准模板随着工业化和现代化的快速发展，焊接技术已经成为重要的制造工艺，广泛应用于建筑、汽车、航空航天、轨道交通、能源和化工等领域。
焊接质量是影响最终产品质量的重要指标之一，与此相关的就是焊接工艺卡。
焊接工艺卡是一种标准化的文档，描述了焊接工艺的具体流程及其相关参数，包括焊接材料、焊接电流电压、焊接速度、预热和后热处理等内容。
它旨在确保焊接质量的稳定性和一致性，同时为工艺改进提供基础数据和参考标准。
在制造业中，焊接工艺卡已成为常用的质量管理工具，尤其是在航空航天和核工业等高端制造领域。
然而，在焊接工艺卡制定过程中，存在诸多问题和挑战。
其中之一是标准模板的设计和使用。
由于焊接工艺卡需要涉及多个参数和变量，不同行业和领域的要求也有所区别，因此，制定标准化的模板会大大提高工作效率和质量。
以下是一些可能适用于焊接工艺卡标准模板的基本要素：焊接工艺：描述了焊接的类型，如气体保护焊、电弧焊、激光焊等，以及焊接材料的选择和准备工作。
焊接参数：包括电流、电压、速度、通电时间、预热和后热处理等参数，这些参数决定了焊接的质量和效率。
焊接设备：包括焊接机、气体保护系统、电极、夹具等设备和工具，这些设备对焊接过程和质量起着至关重要的作用。
焊接检测：焊接完成后，需要对焊接质量进行检测和评估，包括外观、尺寸、强度和断裂等方面。
焊接安全：焊接是一项危险工作，需要特别的注意安全问题，包括电击、火灾、中毒等风险，必须确保工人和设备的安全。
这些要素不仅适用于制定焊接工艺卡的标准模板，也可以作为工艺改进和优化的参考。
在制定标准模板时，还需考虑到不同行业、不同材料和不同规格的需求，以及与焊接相关的法律和法规要求。
只有设计出合理和可行的标准模板，才能确保焊接质量的稳定性和可靠性，同时提高工作效率和生产效益。
总之，焊接工艺卡是现代制造业中的关键工具之一，它不仅仅是一份标准文档，更是一种质量管理的思维方式和方法。
制定焊接工艺卡标准模板是一个复杂而重要的过程，需要考虑多种因素和因素的复杂交互作用，但是成功的标准化设计可以极大地提高工作效率和产品质量，为企业的发展和竞争提供有力支持。
焊接工艺评定模板

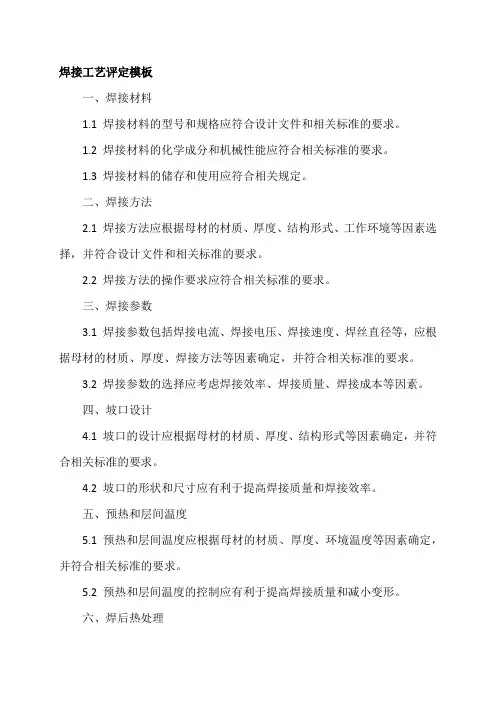

焊接工艺评定模板一、焊接材料1.1 焊接材料的型号和规格应符合设计文件和相关标准的要求。
1.2 焊接材料的化学成分和机械性能应符合相关标准的要求。
1.3 焊接材料的储存和使用应符合相关规定。
二、焊接方法2.1 焊接方法应根据母材的材质、厚度、结构形式、工作环境等因素选择，并符合设计文件和相关标准的要求。
2.2 焊接方法的操作要求应符合相关标准的要求。
三、焊接参数3.1 焊接参数包括焊接电流、焊接电压、焊接速度、焊丝直径等，应根据母材的材质、厚度、焊接方法等因素确定，并符合相关标准的要求。
3.2 焊接参数的选择应考虑焊接效率、焊接质量、焊接成本等因素。
四、坡口设计4.1 坡口的设计应根据母材的材质、厚度、结构形式等因素确定，并符合相关标准的要求。
4.2 坡口的形状和尺寸应有利于提高焊接质量和焊接效率。
五、预热和层间温度5.1 预热和层间温度应根据母材的材质、厚度、环境温度等因素确定，并符合相关标准的要求。
5.2 预热和层间温度的控制应有利于提高焊接质量和减小变形。
六、焊后热处理6.1 焊后热处理应根据母材的材质、厚度、工作环境等因素确定，并符合相关标准的要求。
6.2 焊后热处理的温度和时间应符合相关规定。
七、焊接检验7.1 焊接过程中应进行焊接检验，包括焊缝外观检查、无损检测等，以确保焊接质量符合要求。
7.2 焊接检验的方法和标准应符合相关规定。
八、试样加工和测试8.1 试样的加工和测试应符合相关规定，以确保试样的代表性和真实性。
8.2 试样的加工和测试结果应进行分析和评估，以确定焊接工艺的可行性和质量稳定性。
电路板焊接工艺模板
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
PCB板焊接工艺1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前, 必须对元器件的可焊接性进行处理, 若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后, 其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高, 先小后大, 先轻后重, 先易后难, 先一般元器件后特殊元器件, 且上道工序安装后不能影响下道工序的安装。
2.2.2元器件插装后, 其标志应向着易于认读的方向, 并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装, 不能错装。
2.2.4元器件在PCB板上的插装应分布均匀, 排列整齐美观, 不允许斜排、立体交叉和重叠排列; 不允许一边高, 一边低; 也不允许引脚一边长, 一边短。
2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠, 保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累, 采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉, 即时释放。
3.2静电防护方法3.2.1泄漏与接地。
对可能产生或已经产生静电的部位进行接地, 提供静电释放通道。
采用埋地线的方法建立”独立”地线。
3.2.2非导体带静电的消除: 用离子风机产生正、负离子, 能够中和静电源的静电。
常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
电焊工技能培训PPT模板钢结构焊接基础知识焊锡工艺技术切割技术 (3)
• 3. 反变形法 根据实验或计算，确定工件焊后产生变形得方向和大小，焊前将工件预 先斜置或弯曲成等值反向角度，以期达到焊后与所要求得工件角度正好吻合。
• 1. 焊接电弧 • 由焊接电源供给、具有一定电压得两极间或电极与母材间，在气体介质中产生得强烈而持久
得放电现象称为焊接电弧。电弧燃烧后，弧柱中充满了高温电离气体，放出大量得热能和强烈 得光。焊接电弧由阴极区、阳极区和弧柱三部分组成。如图3-1所示。阴极区是电弧紧靠负电 极得区域，阴极区很窄，约为0.1um-0.01um，温度约为2400K。阳极区是指电弧紧靠正电极 得区域，阳极区较阴极区宽，约为10um-1um，温度约为2600K。电弧阳极区和阴极区之间 得部分称为弧柱，弧柱区温度最高，可达6000K-8000K。焊接电弧两端间（指电极端头和熔 池表面间）得最短距离称为弧长。
等作用，以保证焊条具有良好得工艺性能，形成美观得焊缝。
• 2. 焊条得分类
• (1)焊条按熔渣得化学性质分为两大类
• 1）酸性焊条 溶渣呈酸性，药皮中含大量SiO2、TiO2、MnO等氧化 物。
• 2）碱性焊条 熔渣呈碱性，药皮得主要成分为CaCo3和CaF2 。
• (2)焊条按用途可分为十一大类 碳钢焊条、低合金钢焊条、钼和铬钼耐热钢焊条、低温钢焊条、 不锈钢焊条、堆焊焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条、特殊 用途焊条。
• 3. 热影响区 是焊接或切割过程中，材料因受热得影响（但未熔化）而发生金相组织和力学性 能变化得区域。按其组织特征又可分为以下四个区域： （1） 过热区 指焊接热影响区中，具 有过热组织或晶粒显著粗大得区域。此区得温度范围为固相线至1100℃，因加热温度过高， 奥氏体晶粒急剧长大，使其塑性明显下降，尤其是冲击韧度下降20％-30％，对于易淬火钢， 此区脆性更大，是热影响区中性能最差得部位。焊接刚度大得结构件，此区容易产生裂纹。 （2） 细晶区 此区温度范围为Ac3以上，而尚未达到过热温度。由于焊后为空冷，相当于热 处理后得正火组织，亦称正火区。此区得力学性能优于母材金属。
焊接基本知识
烧并实施焊接 坡口，从而可以节省金属材料和电能。
的，叫埋弧自 4 埋弧自动焊施焊中看不到弧光，焊接烟雾也很
动焊，或者叫 少，又是机械自动操作，因而劳动条件得到很大
熔剂层下自动 改善。
焊，通常简称
埋弧焊。
缺点
备注
设备比较 埋弧自动焊用焊丝
复杂昂贵； 作为电极和焊接填
由于电弧 充金属。焊接时，
不可见， 颗粒状焊剂覆盖着
主要的焊接操 1 埋弧自动焊能采用大的焊接电流，电弧热量集
作如引燃及熄 中，熔深大，焊丝可连续送进而不象焊条那样频
灭电弧、送进 频更换，因此其生产率比手工电弧焊高5——10
焊条（焊丝）、 倍。
移动焊条（焊 2 由于焊剂和熔渣严密包围着焊接区，空气难于
丝）或工件等 侵入；高的焊接速度减小了热影响区的尺寸；焊
序 焊接 方法
4 二氧 化碳 气体 保护 焊
定义
优点
以二氧化碳 1为保 池，不仅比氩气便宜，也比采用焊剂
护气体的电 及焊条药皮保护焊接区便宜。二氧化
弧焊接方法， 碳气体保护焊接中电能消耗小，焊接
叫二氧化碳 成本仅为手工电弧焊或埋弧自动焊的
气体保护焊， 40%。
（1）焊芯和药皮
名称 定义
作用
分类和牌号
备
焊芯 焊条中被 A、作为电极产生电弧； 药皮包覆 B、焊芯在电弧的作用下熔化后，作为填充金属与熔化 的金属芯。 了的母材混合形成焊缝。
A、分类：碳素结构钢和合金结 构钢 B、牌号：钢号前加H，后带字 母A为高级优质焊丝，S、P 小 于0.030%，E、C 为特级焊条钢 ，E：S、P 小于0.020%，C：S 、P 小于0.015%
焊 以惰性气
合金，焊接质量优良；
焊接工艺卡模板(用于金属管道)
焊接工艺卡模板（用于金属管道）
1. 概述
本文档为焊接工艺卡的模板，适用于金属管道的焊接工艺。
焊接工艺卡是记录和指导焊接过程的重要文档，用于确保焊接质量和安全性。
2. 焊接工艺卡信息
2.1 管道信息
- 管道材质：
- 管道直径：
- 管道厚度：
- 焊接位置：
- 管道编号：
2.2 焊接材料
- 焊条/电极：
- 气体保护剂：
- 辅助材料：
2.3 焊接工艺参数- 焊接电流：
- 焊接电压：
- 焊接速度：
- 焊接温度：
- 焊接时间：
2.4 焊接设备
- 焊接机型：
- 焊接枪型号：
- 备用设备：
2.5 焊接人员
- 焊接操作员：
- 监督员/质检员：
3. 焊接工艺步骤1. 准备工作：
- 清洁管道表面
- 安装焊接设备
- 准备焊接材料
2. 焊接步骤：
- 确定焊接位置和方法- 开始预热
- 进行焊接
- 控制焊接参数
- 完成焊接
3. 后续工作：
- 进行焊缝检查
- 清理焊接区域
- 记录焊接参数和结果
4. 安全措施
- 确保焊接区域通风良好- 戴好个人防护装备
- 确保焊接设备正常运行- 遵守焊接操作规程
5. 质量控制
- 进行焊缝检查和尺寸测量
- 检查焊接质量符合规范和要求
- 记录焊接质量结果和问题
以上是焊接工艺卡模板的内容。
根据具体情况填写相应信息，确保焊接过程与质量可控可追溯。
焊接工艺卡标准模板
焊接工艺卡标准模板关键信息项:焊接工艺卡编号: ＿___________________________产品名称: ＿_____________________________图号: ＿_____________________________材料牌号及规格: ＿_____________________________焊接方法: ＿_____________________________焊接材料型号及规格: ＿_____________________________焊接位置: ＿_____________________________焊接电流: ＿_____________________________焊接电压: ＿_____________________________焊接速度: ＿_____________________________气体流量: ＿_____________________________预热温度: ＿_____________________________层间温度: ＿_____________________________后热温度及时间: ＿_____________________________焊前准备: ＿_____________________________焊接顺序: ＿_____________________________检验标准: ＿_____________________________备注: ＿_____________________________1、目的11 明确焊接工艺参数确保焊接质量满足设计和使用要求111 规范焊接操作流程保证生产安全提高工作效率2、适用范围21 适用于本公司所有需要进行焊接的产品包括但不限于钢结构件机械设备零部件管道等211 确保焊接工艺卡中所列各项参数适用于具体产品并符合相关国家标准或行业标准3、引用文件31 GB/T 5117 钢焊条311 GB/T 8110 气体保护电弧焊用碳钢低合金钢焊丝312 GB/T 3669 钨极惰性气体保护焊用焊丝4、定义与缩略语41 定义411 焊接工艺卡: 记录焊接作业所需各项技术参数及操作要求的文件412 焊接位置: 根据焊缝相对于焊工的位置将焊接分为平焊立焊横焊仰焊等几种方式413 焊接材料: 包括焊条焊丝焊剂等用于填充金属间隙形成焊缝的材料5、工艺要求51 焊前准备511 清理母材表面去除油污锈迹氧化皮等杂质512 检查焊接设备确保其处于良好工作状态513 准备好所需焊接材料并按要求烘干处理514 对需要预热的焊件进行预热处理并控制预热温度在规定范围内515 按照图纸和技术文件要求确定焊接顺序516 对于多层多道焊应控制每层每道焊接后的层间温度517 对于需要后热处理的焊件应在焊接完成后立即进行后热处理并控制后热温度及保温时间6、操作步骤61 装配定位611 将零件按图纸要求装配固定防止焊接过程中发生位移变形612 使用定位焊固定零件位置但定位焊长度间距及厚度需符合相关标准要求7、检验方法71 外观检查711 在自然光线下目测焊缝外观是否光滑平整无裂纹气孔夹渣等缺陷712 使用焊缝规测量焊缝尺寸是否符合图纸要求713 对于重要部位还需使用放大镜进行更细致地检查714 若发现外观不合格则需返修直至合格为止715 无损检测716 根据产品特点选择合适的方法如磁粉探伤渗透探伤超声波探伤射线探伤等717 按照相应标准评定检测结果判断焊缝内部是否存在缺陷718 若发现内部缺陷则需采取补焊或其他措施消除缺陷并重新进行无损检测直至合格为止8、注意事项81 焊接环境811 确保焊接区域通风良好防止有害气体积聚812 控制焊接环境温度湿度避免对焊接质量产生不利影响813 在室外作业时应采取防风防雨措施814 劳动保护815 焊工应穿戴专用防护用品如防护服防护眼镜面罩手套等816 避免长时间连续作业定期休息防止疲劳过度817 焊接完成后应及时清理现场防止火灾事故发生818 对于易燃易爆物品应远离焊接区域存放819 焊接参数调整820 在实际操作中若发现原定焊接参数无法满足质量要求时可适当调整但需记录调整前后参数对比效果以供后续参考821 记录保存822 填写完整焊接工艺卡并将原件存档备查823 对于重要项目还应制作焊接工艺评定报告详细记录试验过程结果分析结论建议等内容824 定期对焊接工艺卡进行评审修订确保其始终符合最新标准要求。
焊接工艺过程及工序卡片模板
焊接工艺过程及工序卡片模板1. 简介本文档旨在提供焊接工艺过程及工序卡片模板，以便在焊接作业中记录和管理相关数据。
该模板可用于不同类型的焊接工艺，包括手工电弧焊、气体保护焊、焊接机器人等。
2. 工艺过程2.1 准备工作- 确定焊接工件的材料和尺寸。
- 准备焊接设备和材料，包括焊接机、电极、焊丝等。
- 清洁焊接表面以确保良好的焊接质量。
2.2 焊接操作- 调整焊接设备参数，如电流、电压等。
- 采用正确的焊接技术和操作方法，如垂直焊接、水平焊接等。
- 控制焊接速度和焊接温度，以避免焊接缺陷和变形。
2.3 检验及修正- 对焊接接头进行检验，包括外观检查和非破坏性检测。
- 如有缺陷或不合格部分，及时进行修正和补焊。
- 重新检验修正后的焊接接头，确保符合质量标准。
3. 工序卡片模板3.1 概述工序卡片用于记录和管理焊接过程中的关键信息。
以下是一个示例模板：3.1.1 任务信息- 焊接任务编号：- 焊接工件名称：- 焊接工件材料：- 焊接工艺规程编号：3.1.2 焊接参数- 电流：- 电压：- 焊接速度：- 焊接温度：3.1.3 操作步骤- 准备工作：- 焊接操作：- 检验及修正：3.1.4 检验记录- 外观检查结果：- 非破坏性检测结果：4. 结论本文提供了一个焊接工艺过程及工序卡片模板，帮助记录和管理焊接作业中的重要信息。
使用该模板可以提高焊接质量和效率，确保焊接接头符合质量标准。
根据具体工艺需要，可以对模板进行调整和完善。
焊接工艺、评定格式参考模板
Si
Mn
P
S
Cr
Ni
Mo
V
Ti
Nb
其他：
注：对每一种母材与焊接材料的组合均需分别填表。
共 2 页 第2页
焊接位置：
焊后热处理：
对接焊缝的位置：
保温温度（℃）：
立焊的焊接方向：（向上、向下）
保温时间范围（h）：
角焊缝位置：
立焊的焊接方向：（向上、向下）
预热：
气体：
气体种类 混合比 流量（L/min）
支辊距离
mm
弯曲角度（°）
实验结果
冲击试验 试验报告编号：
试样编号
试样尺寸
夏比V型
缺口位置
实验温度
℃
冲击吸收功
J
侧向膨胀量
mm
备注
共 3 页 第 3 页
金相检验（角焊缝）：
根部（焊透、未焊透），焊缝（熔合、未熔合）
焊缝、热影响区（有裂纹、无裂纹）。
检 验 截 面
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
焊脚差（mm）
无损检验：
RT：UT：
摆动或不摆动：
预热
摆动参数：
预热温度：
多道焊或单道焊：
道间温度：
多丝焊或单丝焊：
其他：
其他：
共3页 第2页
拉伸试验 试验报告编号：
试样
编号
试样宽度
（mm）
试样厚度
（mm）
横截面积
（mm2）
断裂载荷
（kN）
抗拉强度
（MPa）
断裂部位
和特征
弯曲试验 试验报告编号：
试样
编号
试样
类型
试样厚度
焊接工艺安全技术交底模板
一、交底项目：焊接工艺二、交底时间：____年__月__日三、交底地点：____项目现场四、交底人：____五、接受人：____六、交底内容：一、焊工资格要求1. 从事焊接施工的焊工必须持有焊工考试合格证，才能上岗操作。
2. 焊工应熟悉焊接工艺和安全操作规程，了解焊接材料的特性和焊接设备的使用方法。
二、焊接材料与设备1. 焊接材料应具备质量证明书，焊条、焊剂应有产品合格证。
2. 焊接设备应定期维护保养和检修，确保正常使用。
三、焊接工艺要求1. 电弧搭接焊：第一层焊缝应从中间引弧，向两端施焊；以后多层控温施焊，层间温度控制在150度至350度之间。
多层施焊时，可采用回火焊道施焊。
2. 焊接端钢筋应预弯，并使两钢筋的轴线在同一直线上。
3. 焊接时，应在搭接焊形成焊缝中引弧，在端头收弧前应填满弧坑，并使主焊缝与定位焊缝的始端和终端熔合。
4. 竖焊焊接夹具应具有足够刚度，在最大允许荷载下应移动灵活，操作便利，电压表、时间显示器应配备齐全。
四、焊接环境要求1. 环境温度控制在-20度以下时，不宜进行各种焊接。
2. 雨天、雪天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。
焊后未冷却接头不得碰到冰雪。
五、焊接安全注意事项1. 焊接作业现场应划定作业区，并设安全标志，非作业人员不得入内。
2. 焊接作业中涉及的电气安装引接、拆卸、检查必须由电工操作，严禁非电工作业，并应符合施工用电安全技术交底具体要求。
3. 高处作业必须设作业平台，宽度不得小于80cm，高处作业下方不得有易燃、易爆物，且严禁下方有人；作业时，应设专人值守。
4. 焊接作业后必须整理缆线、锁闭闸箱、清理现场、熄灭火种，待焊、割件余热消除后，方可离开现场。
5. 焊接作业必须纳入现场用火管理范畴；现场必须根据工程规模、结构特点、施工季节和环境状况，按消防管理部门的规定配备消防器材，采取防火措施，保持安全；作业前必须履行用火申报手续，经消防管理人员检查，确认现场消防安全措施落实后，方可签发用火证；作业人员持用火证后，方可焊接作业。
铸钢焊接工艺规程模板
铸钢焊接工艺规程模板1、焊接工艺基本信息1.1 焊接方法：铸钢焊接1.2 材料：铸钢1.3 板厚/管径：根据具体要求1.4 焊接位置：根据具体要求1.5 焊接接头类型：根据具体要求1.6 焊接设备/焊接材料：根据具体要求2、前期准备工作2.1 检查并确认焊接材料质量，如有问题及时更换2.2 清理焊接接头表面及附近区域，确保无油污、灰尘等杂质2.3 准备焊接设备和工具，检查其正常工作状态2.4 确保工作场所通风良好3、焊接工艺步骤3.1 按照焊接图纸或规范要求，确定焊接顺序和位置3.2 进行试焊，确保焊接参数合适3.3 根据试焊结果，调整焊接参数3.4 进行预热处理，保证焊接接头温度符合要求3.5 进行熔化、填充和冷却等焊接操作3.6 检查焊缝质量，如有问题及时修整和返修3.7 进行焊后热处理，消除残余应力3.8 进行焊缝表面处理和清理4、质量控制与检验4.1 控制焊接参数，保证焊接质量4.2 进行焊接过程中的可视检查4.3 进行焊后无损检测，如必要时进行超声波、磁粉、射线等检测4.4 进行焊缝力学性能测试，如拉伸试验、冲击试验等4.5 进行金相组织分析和硬度测试4.6 根据检测结果，评估焊接质量，接受或返工焊接接头4.7 做好记录，保存相应焊接工艺文件5、安全注意事项5.1 操作人员必须佩戴合适的个人防护装备，如安全帽、防护眼镜等 5.2 操作人员应有相关焊接证书或经验，熟悉相关工艺规范5.3 确保焊接设备的安全运行，定期检查和维护5.4 切勿在缺氧环境下进行焊接操作，以防发生火灾或爆炸5.5 严禁在有害气体排放的室内进行焊接，确保好通风条件6、焊接质量要求6.1 焊缝无裂纹、夹渣、气孔等缺陷6.2 焊缝与母材结合良好，无脱焊等问题6.3 焊缝密实，无内部缺陷6.4 焊接接头符合相关标准和规范要求7、焊接工艺参数记录7.1 焊接电流：7.2 焊接电压：7.3 焊接速度：7.4 焊接工艺步骤记录：7.5 焊后热处理参数（如有）：注意：以上提供的模板仅供参考，实际应根据具体焊接工艺要求进行调整和修改。
不锈钢焊接工艺(氩弧焊工艺)【范本模板】
不锈钢焊接工艺(第一部分:氩弧焊接)焊接工艺指导书一氩弧焊接1.目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平，特编制本指导书.2. 编制依据2.1. 设计图纸2.2。
《手工钨极氩弧焊技术及其应用》2。
3。
《焊工技术考核规程》3. 焊接准备3。
1。
焊接材料焊丝：H1Cr18Ni9Ti φ0.8、φ1、φ1.2、φ1.5、φ2.0焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。
焊丝在使用前应清除油锈及其他污物，露出金属光泽.3. 2。
氩气氩气瓶上应贴有出厂合格标签,其纯度≥99.95%,所用流量6-9升/分钟,气瓶中的氩气不能用尽,瓶内余压不得低于0。
5MPa ，以保证充氩纯度。
3。
3。
焊接工具3.3。
1。
采用直流电焊机，本厂用WSE-315和TIG400两种型号焊机. 3。
3。
2。
选用的氩气减压流量计应开闭自如，没有漏气现象。
切记不可先开流量计、后开气瓶,造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。
3.3。
3。
输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过30米.3。
4. 其它工器具焊工应备有:手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。
4．工艺参数不锈钢焊接工艺参数选取表表一5.工序过程5。
