供配电系统培训课件
发生。
定期维护与检查
对供配电设备进行定期维 护和检查，确保设备正常 运行，及时发现并处理潜
在的安全隐患。
供配电系统的节能技术
优化变压器配置
根据实际负载情况，合理配置变 压器容量和数量，避免变压器空
载或轻载运行，降低能耗。
无功补偿技术
通过在供配电系统中加装无功补偿 装置，提高功率因数，减少无功电 流在系统中的流动，降低线路和变 压器损耗。
污染。
灵活性与可靠性
随着分布式电源和储能技术的普 及，供配电系统将更加灵活可靠 ，能够更好地满足用户多样化的
需求。
05
供配电系统的设计与实践
供配电系统的设计原则与步骤
1. 需求分析
了解用户需求，确定供电容量 、电压等级和供电质量要求。
3. 系统设计
根据方案设计，进行详细设计 ，包括变压器、开关柜、电缆 等设备的选型和配置。
供配电系统培训课件
CONTENTS
• 供配电系统概述 • 供配电系统的基本设备 • 供配电系统的运行与维护 • 供配电系统的安全与节能 • 供配电系统的设计与实践
01
供配电系统概述
供配电系统的定义与组成
总结词
供配电系统是负责将电能从电源输送到用户的系统，由发电、输电、配电和用户端等部 分组成。
故障预防措施
强调预防性维护和保养的重要性，以及如 何采取措施预防故障的发生。
04
供配电系统的安全与节能
供配电系统的安全措施
确保设备接地
为了防止触电事故，供配 电设备应进行接地处理， 并定期检查接地电阻是否
符合要求。
安装漏电保护装置
在供配电系统中，应在关 键部位安装漏电保护装置 ，以便在发生漏电时及时 切断电源，防止触电事故
定期维护与检查
对供配电设备进行定期维 护和检查，确保设备正常 运行，及时发现并处理潜
在的安全隐患。
供配电系统的节能技术
优化变压器配置
根据实际负载情况，合理配置变 压器容量和数量，避免变压器空
载或轻载运行，降低能耗。
无功补偿技术
通过在供配电系统中加装无功补偿 装置，提高功率因数，减少无功电 流在系统中的流动，降低线路和变 压器损耗。
污染。
灵活性与可靠性
随着分布式电源和储能技术的普 及，供配电系统将更加灵活可靠 ，能够更好地满足用户多样化的
需求。
05
供配电系统的设计与实践
供配电系统的设计原则与步骤
1. 需求分析
了解用户需求，确定供电容量 、电压等级和供电质量要求。
3. 系统设计
根据方案设计，进行详细设计 ，包括变压器、开关柜、电缆 等设备的选型和配置。
供配电系统培训课件
CONTENTS
• 供配电系统概述 • 供配电系统的基本设备 • 供配电系统的运行与维护 • 供配电系统的安全与节能 • 供配电系统的设计与实践
01
供配电系统概述
供配电系统的定义与组成
总结词
供配电系统是负责将电能从电源输送到用户的系统，由发电、输电、配电和用户端等部 分组成。
故障预防措施
强调预防性维护和保养的重要性，以及如 何采取措施预防故障的发生。
04
供配电系统的安全与节能
供配电系统的安全措施
确保设备接地
为了防止触电事故，供配 电设备应进行接地处理， 并定期检查接地电阻是否
符合要求。
安装漏电保护装置
在供配电系统中，应在关 键部位安装漏电保护装置 ，以便在发生漏电时及时 切断电源，防止触电事故
工厂供配电技术工厂供配电系统专题培训课件
任务二 工厂供配电系统
三、工厂配电系统的接线方式 树干式接线：
线路分布有主干、有分支， 结构像树一样。
优点：设备少，投资省 适用：工厂内的架空线路； 地方电网10KV出线。
缺点：可靠性差，适用于 三级负荷的供电。
任务二 工厂供配电系统
三、工厂配电系统的接线方式 低压380/220V配电系统接线方式：
任务二 工厂供配电系统
车间变电所
车间变电所将6～10kV的电压降为220/380V，对低压用电设 备供电。供电范围一般只在500m以内。
车间变电所一般设1～2台变压器，单台变压器的容量通常为 1000kVA及以下，最大不宜超过2000kVA。
任务二 工厂供配电系统
工厂配电线路
主要作为工厂内输送、分配电能之用。 户外敷设的低压配电线路目前多采用架空线路。
工厂供配 电技术(工 厂供配电
系统)
模块一 工厂供配电系统一次部分
课题一 电力系统基本知识
任务二 工厂供配电系统
任务目标 了解工厂供配电系统的基本组成 掌握工厂供配电系统的接线方式及特点
电厂
任务二 工厂供配电系统
供配电系统
电厂
变电站
变电站
电力网示意
图
变电站
变电站
变电站
变电站
LoadΒιβλιοθήκη SubstationLoad
电厂
Load
Load
Load
Load
任务二 工厂供配电系统
什么是工厂供配 电系统
是指工厂所需 的电力电源从进 厂起到所有用电 设备输入端止的 整个线路将这个 系统称之为～。
典型大型工厂供 电系统（右图）
任务二 工厂供配电系统
一、工厂供配电系统的组成： 由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路 和配电装置组成。
供配电系统基础知识学习
供配电系统基础知识供配电系统常用电气设备变电所的电气主接线变电所的结构与布置供配电网络的网络结构供电网络的结构与敷设1、供配电系统常用电气设备1.1 电力变压器电力变压器:是变电所的核心设备，通过它将一种电压的交流电能转换成另一种电压的交流电能，以满足输电、供电、配电或用电的需要。
1). 常用电力变压器的种类:（1）按相数分类：有三相电力变压器和单相电力变压器。
大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。
（2）按绕组导电材料分类：有铜绕组变压器和铝绕组变压器。
目前一般均采用铜绕组变压器。
（3）按绝缘介质分类：有油浸式变压器和干式变压器。
油浸式变压器由于价格低廉而得到了广泛应用；干式变压器有不易燃烧、不易爆炸的特点，特别适合在防火、防爆要求高的场合使用，绝缘形式有环氧浇注式、开启式、六氟化硫（SF6）充气式和缠绕式等。
干式变压器现已在中压等级的电网中逐步得到了广泛的应用。
2). 常用变压器的容量系列我国目前的变压器产品容量系列为R10系列，即变压器容量等级是按为倍数确定的，如：100kVA、125 kVA、160 kVA、200 kVA、250 kVA、315 kVA、500 kVA、630 kVA、800 kVA、1000 kVA、1250 kVA、1600 kVA等。
3). 电力变压器的型号标示◆电力变压器的型号代表符号：绕组的耦合方式：自耦—O；互耦—无标示。
1.按相数：单相—D；三相—S。
2.按冷却方式：油浸自冷—缺省或无标示。
油浸风冷—F油浸水冷—S强迫油循环风冷——FP强迫油循环水冷——SP3.按绕组数：双绕组—缺省；三绕组—S绕组导线材料：铜—无标示；铝—L。
4.按调压方式：无载调压（无励磁调压）——缺省。
有载调压——Z。
◆变压器的并联运行及其并联条件：两台或两台以上变压器的一次侧绕组共同接到一次母线上，二次绕组共同接到二次母线上的运行方式：并联运行的条件：1、连接组别必须相同（否则将产生环流）2、变比应相等3、阻抗电压应相同◆变压器的损耗：铁损——消耗在铁心上的电能，发热，属于有功功率损耗，属于固定损耗——简称：励磁损耗。
配电系统专业知识讲座培训课件
过流脉冲计数型分段器
过流脉冲计数型分段器一 般与电源测旳断路器和重 叠器配合使用，它不能用 于开断短路电流。当线路 发生故障时，电源侧开关 切除故障，分段器计数； 当计数到整定旳次数后， 在电源测开关断开线路后， 分段器自动跳开。
配电网中保护接零旳三种方式： 1、TN-S 2、TN-C 3、TN-C-S
配电网、怎样处理配电网故障等等问题都所以变得非常复 杂 GIS（地理信息系统）旳思绪在配电网中得到广泛应用
配电网旳特点
配电网旳故障频繁
配电网故障特点：
• 配电架空线路故障多于电缆线路故障；单相接地故障多于相间故障； 绝大多数故障属于瞬时故障
• 伴随城农网改造旳进一步，支线故障和顾客故障所占百分比越来越 大
根据高压配电变电所位置和负荷分布提成若干相对独 立分区，各个分区一般不重叠
高压配电变电所中压出线开关停用时，应能经过中压 电网转移负荷，对顾客不断电
具有足够旳联络容量，正常时开环运营，异常时转移 负荷
城市中压配电网
市区架空配电网为沿道路架设旳格子形布局网络，在 道路交叉口连接。全网在适本地点用杆塔开关（即柱 上开关）分断，形成多区段（区段中又分段）、多连 接旳开式运营网络
即：环形干线是由每台环网柜旳母线连接起来共同构成旳 。
联络
联络：将两个配电电源供电旳线路连接在一起，当配 电网发生故障时，能够实现负荷转供
联络开关正常各运营时断开
联络
联络措施
采用联络柜联络：正常运营联络开关断开 采用环网柜联络：其中一种进线配电开关断开。两路
进线开关互锁、备自投 采用柱上开关联络：一般实现无压合闸
故障隔离措施
• 相间保护动作后，依托配电自动化系统旳故障隔离功能将故障隔离在近来旳 两个配电开关之间

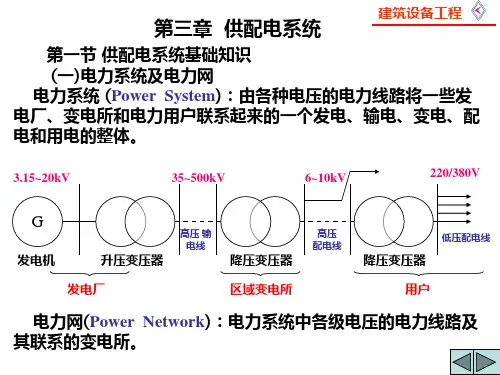

供配电系统讲义
（六） 开关柜 按一定线路方案将有关一、二次设备组 装而成的一种高压成套配电装置。 用途： 作为电能接受、分配的通断和监视保护 之用。 类型： 1.固定式、手车式、抽出式
建筑设备工程
GG-1A(F)型固定式高压开关设备
建筑设备工程
KYN28A-12(Z)B型铠装移开式交流金属开关设备
建筑设备工程
与分支线接线容易，防水性较差。 常在高层建筑竖井内敷设，每层有插接箱。 例：CMC－3A
建筑设备工程
建筑设备工程
建筑设备工程
建筑设备工程
第二节 变配电所设计
一、高压配电系统
主要设备：进线柜、受电柜、计量柜、联络柜、母
线、电缆。 高压主接线如图
建筑设备工程
二、低压配电系统
主要设备：进线柜、电容补偿柜、馈电柜、联络柜、
1.开关主触头额定电流IN 、过流脱扣器额 定
电流IN.OR 和热脱扣器额定电流IN.TR 之间的关 系：
IN≥ IN.OR ≥ IN.TR ≥ IC
瞬动电流倍数：4用于照明；10用于电动机
建筑设备工程
C65空气自动开关
建筑设备工程
（三） 隔离开关
没有灭弧装置，不能接通和切断负荷电流。 刀开关：不带灭弧罩的刀开关，只能在空载下 操作。作隔离低压电源之用
（三）容量的选择
建筑设备工程
S N T Pc cos2
－－变压器最佳负荷率，一般为
70%~80%。 cos2 －－补偿后的平均功率因数。
建筑物内，干式变压器不宜超过2000KVA。 二层楼以上的干式变压器其容量不宜大于630KVA 居民小区变电所的配电变压器单台不宜超过630KVA。
(四)树干的实现
预分支电缆是一种新型垂直主电缆，其主要优点
供配电系统基础培训
2、系统构成（隧道通风、照明系统）
通风系统
（一）、通风方式 ➢自然通风 ➢射流风机机械通风 ➢轴流风机竖井通风 （二）配电方案及控制方式
2、系统构成（隧道通风、照明系统）
照明系统
（一）分类 ➢按用途：隧道照明、引道照明、站区照明、道路照明等 按产品： •高压钠灯 •无极灯 •LED灯 •普通路灯 •15米中杆灯 •可升降高杆灯（15米，20米，30米） （二）供电方案及控制方式
供配电系统基础培训
大纲
一、序言 二、系统概述 三、主要产品介绍（干式变压器、高低压开关柜、柴油发电机
组、UPS、灯具照明、风机、电缆） 四、安装施工注意事项
一、序言
1、项目实施的主要依据
①招标、投标工程量清单 ②招标图纸 ③招标技术规范（总则、供配电系统、通风照明系统、消防系统） ④招标文件范本 ⑤招标文件项目专用本 ⑥招标补遗文件 ⑦合同文件及补充合同 ⑧公路工程质量检验评定标准（第二册 机电工程）（JTG F80/2－2004） ⑨公路工程竣交工验收办法实施细则（交公路发[2010]65号） ⑩相关行业标准、规范
一、序言
2、高速公路机电工程施工基本内容
①招投标阶段 ②合同谈判与签订 ③驻地建设 ④清单分解，图纸及工程量复核 ⑤现场勘察，基本数据比对，提交勘察报告
⑥技术设计（与设计沟通了解消化设计理念，与厂家进行技 术沟通，数据参数比对，方案优化，施工图优化与编制， 最终方案定稿，施工图纸定稿，此过程交叉进行）
四、安装施工注意事项
UPS不间断电源
谢谢！
电缆(GB-12706)
交联聚氯乙烯
耐火（-NH） 阻燃（-ZR）， 分为A,B,C
三、主要产品介绍
电缆(GB-12706)
供配电系统学习课件
日常维护
定期检查设备运行状态，记录运行数据，及时发现并处理小故障，确保系统稳定运行。
定期维护
按照规定的时间周期对设备进行全面的检查、清洁、润滑等维护工作，预防性维护能延长设备使用寿命。
故障诊断
通过监测和检查，确定故障的性质和位置，为后续的故障处理提供依据。
05
CHAPTER
供配电系统的设计与优化
故障诊断与预防性维护
优化调度与自动控制
高级计量基础设施（AMI）
06
CHAPTER
供配电系统的安全与防护
Hale Waihona Puke 接地方式根据供配电系统的特点选择合适的接地方式，如中性点接地、保护接地等。
接地电阻
对接地电阻进行定期检测和维护，确保其符合相关标准。
接地故障检测
建立接地故障检测系统，及时发现和处理接地故障，保障供配电系统的安全运行。
二级负荷
不属于一级和二级的负荷，对供电可靠性要求较低，允许较长时间停电。
三级负荷
03
CHAPTER
供配电系统的主要设备
变压器是供配电系统中的核心设备之一，用于实现电压变换和电能传输。
变压器在供配电系统中主要用于连接不同电压等级的电网，以及为用户提供合适的电压等级。
变压器由铁芯、绕组、绝缘材料等部分组成，根据不同的需求可以选择不同的绕组匝数比，以实现升压或降压的功能。
组成
03
提高生活质量
供配电系统的发展为人民提供了便捷、舒适的生活条件，如照明、空调、电视等。
01
保障工业生产和人民生活的正常进行
供配电系统是现代社会运转的基础设施，为各种用电设备提供可靠的电能。
02
促进经济发展
稳定的供配电系统能够保障企业正常生产和经营，推动经济发展。
定期检查设备运行状态，记录运行数据，及时发现并处理小故障，确保系统稳定运行。
定期维护
按照规定的时间周期对设备进行全面的检查、清洁、润滑等维护工作，预防性维护能延长设备使用寿命。
故障诊断
通过监测和检查，确定故障的性质和位置，为后续的故障处理提供依据。
05
CHAPTER
供配电系统的设计与优化
故障诊断与预防性维护
优化调度与自动控制
高级计量基础设施（AMI）
06
CHAPTER
供配电系统的安全与防护
Hale Waihona Puke 接地方式根据供配电系统的特点选择合适的接地方式，如中性点接地、保护接地等。
接地电阻
对接地电阻进行定期检测和维护，确保其符合相关标准。
接地故障检测
建立接地故障检测系统，及时发现和处理接地故障，保障供配电系统的安全运行。
二级负荷
不属于一级和二级的负荷，对供电可靠性要求较低，允许较长时间停电。
三级负荷
03
CHAPTER
供配电系统的主要设备
变压器是供配电系统中的核心设备之一，用于实现电压变换和电能传输。
变压器在供配电系统中主要用于连接不同电压等级的电网，以及为用户提供合适的电压等级。
变压器由铁芯、绕组、绝缘材料等部分组成，根据不同的需求可以选择不同的绕组匝数比，以实现升压或降压的功能。
组成
03
提高生活质量
供配电系统的发展为人民提供了便捷、舒适的生活条件，如照明、空调、电视等。
01
保障工业生产和人民生活的正常进行
供配电系统是现代社会运转的基础设施，为各种用电设备提供可靠的电能。
02
促进经济发展
稳定的供配电系统能够保障企业正常生产和经营，推动经济发展。
供配电系统知识培训
协调配合
各继电保护装置之间应协调配合， 确保在发生故障时能够迅速切除故 障设备，保证供电系统的稳定运行 。
04 供配电系统运行与维护管理
运行操作规程及注意事项
严格执行供配电系统 操作规程，确保人员 和设备安全。
对重要设备进行定期 切换和试验，确保其 处于良好备用状态。
注意观察电气设备的 运行状态，及时发现 并处理异常情况。
节能减排意义
在供配电系统中应用节能减排技术，不仅可以降低能源消耗 和污染排放，提高企业经济效益和社会效益，还可以促进能 源资源节约和生态环境保护，推动经济可持续发展。
节能型变压器和高效电动机推广使用
节能型变压器
节能型变压器采用新型材料、先进工艺和节能技术，具有低损耗、高效率和环保 性能等优点。在供配电系统中推广使用节能型变压器，可以有效降低系统能耗和 温升，提高供电质量和可靠性。
用于隔离电源，保证在检修设 备时工作人员的安全。
高压负荷开关
用于在正常情况下接通或断开 电路，但不具备灭弧功能，常 与熔断器配合使用。
高压熔断器
用于保护电路，当电流超过规 定值时自动熔断，切断电路。
低压电器设备及其作用
低压断路器
接触器
用于在低压电路中接通、断开和承载额定 电流，并能在线路和电动机发生过载、短 路、欠压等情况下进行可靠的保护。
故障诊断方法包括：观察法、 测量法、替换法等。
处理故障时应遵循安全第一的 原则，采取隔离、停电等措施
，确保人员和设备安全。
对于复杂故障，应组织专业人 员进行会诊，制定切实可行的
处理方案。
预防性维护措施和计划制定
预防性维护措施包括：定期清扫设备 、检查紧固螺栓、更换老化部件等。
加强设备状态监测和数据分析，及时 发现潜在故障隐患并采取措施消除。
各继电保护装置之间应协调配合， 确保在发生故障时能够迅速切除故 障设备，保证供电系统的稳定运行 。
04 供配电系统运行与维护管理
运行操作规程及注意事项
严格执行供配电系统 操作规程，确保人员 和设备安全。
对重要设备进行定期 切换和试验，确保其 处于良好备用状态。
注意观察电气设备的 运行状态，及时发现 并处理异常情况。
节能减排意义
在供配电系统中应用节能减排技术，不仅可以降低能源消耗 和污染排放，提高企业经济效益和社会效益，还可以促进能 源资源节约和生态环境保护，推动经济可持续发展。
节能型变压器和高效电动机推广使用
节能型变压器
节能型变压器采用新型材料、先进工艺和节能技术，具有低损耗、高效率和环保 性能等优点。在供配电系统中推广使用节能型变压器，可以有效降低系统能耗和 温升，提高供电质量和可靠性。
用于隔离电源，保证在检修设 备时工作人员的安全。
高压负荷开关
用于在正常情况下接通或断开 电路，但不具备灭弧功能，常 与熔断器配合使用。
高压熔断器
用于保护电路，当电流超过规 定值时自动熔断，切断电路。
低压电器设备及其作用
低压断路器
接触器
用于在低压电路中接通、断开和承载额定 电流，并能在线路和电动机发生过载、短 路、欠压等情况下进行可靠的保护。
故障诊断方法包括：观察法、 测量法、替换法等。
处理故障时应遵循安全第一的 原则，采取隔离、停电等措施
，确保人员和设备安全。
对于复杂故障，应组织专业人 员进行会诊，制定切实可行的
处理方案。
预防性维护措施和计划制定
预防性维护措施包括：定期清扫设备 、检查紧固螺栓、更换老化部件等。
加强设备状态监测和数据分析，及时 发现潜在故障隐患并采取措施消除。
课题1供配电系统基本知识ppt课件
课题1供配电系 统基本知识
1.1 供配电系统概述 1.1.1 电力系统的基本概念及组成
电能是现代人们生产和生活的重要能源。
建筑供配电就是指建筑所需电能的供应和分 配问题。
电力系统是由发电厂、电力网和电能用户组 成的一个发电、输电、变配电和用电的整体。图 1.1所示是电力系统的组成。
电力系统中的各级电压线路及其联系的变配 电所，称为电力网。
1.发电厂
发电厂是生产电能的工厂，它是把非电形式
的能量转换成电能。发电厂的种类很多，一般根
据所利用能源的不同分为火力发电厂、水力发电 厂、原子能发电厂。此外，还有风力、地热、潮 汐、太阳能等发电厂。
2.变、配电所
变电所是接受电能、变换电压和分配电能的 场所，由电力变压器和配电装置组成。 变电所按变压的性质和作用又可分为升压变 电所和降压变电所两大类。升压变电所的任务是 将低电压变换为高电压，以利于电能的传输。降 压变电所的任务是将高电压变换到一个合理的电 压等级，一般建在靠近用电负荷中心的地点。
3.电力线路 电力线路又称输电线。电力线路的作用是输 送电能，并把发电厂、变配电所和电能用户连接 起来。 电力线路按其用途及电压等级分为输电线路 和配电线路。电压在35 kV及以上的电力线路称 为输电线路；电压在10 kV及以下的电力线路称 为配电线路。电力线路按其架设方法可分为架空 线路和电缆线路；按其传输电流的种类又可分为 交流线路和直流线路。
图1.4 高压深入负荷中心的一次变压系统
图1.5 只有一个降压变电所的供电系统 (a) 装有一台电力变压器;(b) 装有两台电力变压器
图1.6 低压进线的小型供电系统
1.1.3 供配电的基本要求
（1） 安全在电能的供应、分配和使用中， 不应发生人身事故和设备事故。
1.1 供配电系统概述 1.1.1 电力系统的基本概念及组成
电能是现代人们生产和生活的重要能源。
建筑供配电就是指建筑所需电能的供应和分 配问题。
电力系统是由发电厂、电力网和电能用户组 成的一个发电、输电、变配电和用电的整体。图 1.1所示是电力系统的组成。
电力系统中的各级电压线路及其联系的变配 电所，称为电力网。
1.发电厂
发电厂是生产电能的工厂，它是把非电形式
的能量转换成电能。发电厂的种类很多，一般根
据所利用能源的不同分为火力发电厂、水力发电 厂、原子能发电厂。此外，还有风力、地热、潮 汐、太阳能等发电厂。
2.变、配电所
变电所是接受电能、变换电压和分配电能的 场所，由电力变压器和配电装置组成。 变电所按变压的性质和作用又可分为升压变 电所和降压变电所两大类。升压变电所的任务是 将低电压变换为高电压，以利于电能的传输。降 压变电所的任务是将高电压变换到一个合理的电 压等级，一般建在靠近用电负荷中心的地点。
3.电力线路 电力线路又称输电线。电力线路的作用是输 送电能，并把发电厂、变配电所和电能用户连接 起来。 电力线路按其用途及电压等级分为输电线路 和配电线路。电压在35 kV及以上的电力线路称 为输电线路；电压在10 kV及以下的电力线路称 为配电线路。电力线路按其架设方法可分为架空 线路和电缆线路；按其传输电流的种类又可分为 交流线路和直流线路。
图1.4 高压深入负荷中心的一次变压系统
图1.5 只有一个降压变电所的供电系统 (a) 装有一台电力变压器;(b) 装有两台电力变压器
图1.6 低压进线的小型供电系统
1.1.3 供配电的基本要求
（1） 安全在电能的供应、分配和使用中， 不应发生人身事故和设备事故。
供配电系统运行维护基础知识
供配电系统培训课件课程大纲一供配电系统简介。
页二 供配电系统的运行与巡检。
页三 供配电系统定期维护。
页四 配电系统常见故障与分析。
页供配电系统简介一供配电系统定义由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。
由国家电力公司下 发在电力系统中执行的《电业安全工作规程》中规定：对地电压在1KV 以下时称为“低压”，对地电压在1KV 及以上时称为“高压”。
对电厂发电和供电来讲，以 6000V~7000V 左右为界，以上的为高压电，以下的为低压电。
，在工业上：电压为 380V或以上的称之为高压电。
二供配电系统分类：（一） 高压供配电系统；1） 对于物业管理公司来讲，高压供配电系统是指从高压进线产权分界点到变压器之间的设备和线路；2） 高压供配电系统主要设备组成：高压进线柜、计量柜、高压隔离柜、环网柜、馈电柜、变压器、联络柜、直流屏、中央信号源等3） 同时使用多台变压器供电的民用建筑通常采用 10KV 35KV 供电；4） 用户负荷分类：一级供电负荷：突然中断供电造成重大政治影响、人身伤亡和重大经济损失、连续生产 过程被打乱而造成大量废品、公共场所秩序出现严重混乱的用电单位；例如中央与国家0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0。
。
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0。
。
。
0 0 0 0 0 0 0 0 0 0 0。
。
。
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0第一节办公机构和重要的交通、通讯枢纽等二级供电负荷：允许短时停电，但是停电时间过长会损坏设备或影响生产的负荷；例如市县级医院、大型工矿企业等；三级供电负荷：长时间停运亦无影响的负荷；除一、二级供电用户外的负荷；其中一、二级供电负荷采用双电源方式供电；5）高压开关分类：真空断路器、6FS断路器、少油断路器、跌落式开关、闸刀开关；（二）低压供配电系统；1）范围：降压变压器1KV 以下低压侧起至用电设备受电端配电箱入口止；或低压配电室引入线至用电设备受电端配电箱入口止；2）低压配电系统供电形式：放射、树干、变压器干线式、链式3）低压配电系统主要设备组成：电力变压器、低压进线柜、馈线柜、联络柜、电容器柜（补偿柜）、计量柜、发电机等组成；4）低压配电系统附属设施：电缆桥架、封闭母排、电缆、转接箱、强电井、配电箱、用电设备控制柜等5）低压设备：断路器、隔离开关、刀熔开关、负荷开关、互感器、电流表、电压表、接触器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电系统基本知识
工程师技术培训项目
2020/4/7
1
主要内容
电力系统（供配电系统）概述 中性点运行方式 电力线路的接线方式 变配电所的主接线方案 电气设备选择与校验 电力系统故障概述
2020/4/7
2
概述
电能是人们生产和生活的重要能源，属于二次能源。 发电厂将一次能源(如煤、油、水、原子能等)转换
❖ 适用范围
中性点经消弧线圈接地系统多用于以架空线路为主体的3～60kV系统 中，还可用在雷害事故严重的地区和某些大城市电网的110kV系统。
中性点运行方式
三、中性点直接接地的电力系统
❖正常运行时 中性点的电压为零，中性点没有电流流过。
通过消弧线圈的电感电流：
IL
U ph L
中性点运行方式
二、中性点经消弧线圈接地的电力系统
当发生单相接地故障时，接地相电压为零，三个线电压不变，其它两相 电压也将升高 3倍。 （与中性点不接地系统一样）
中性点运行方式
二、中性点经消弧线圈接地的电力系统
❖ 特点
供电可靠性高，绝缘投资较大；中性点经消弧线圈接地后，能有效 地减少单相接地故障时接地处的电流，使接地处的电弧迅速熄灭，防 止了经间歇性电弧接地时所产生的过电压。
2020/4/7
7
中性点运行方式
中性点运行方式
中性点非有效接地
中性点不接地 中性点经消弧线圈接地 中性点经高电阻接地
小接地电流系统
中性点有效接地
中性点直接接地 中性点经小阻抗接地
大接地电流系统
我国电力系统广泛采用的中性点接地方式主要有不接地，经消弧线圈接地及直接接地 三种。
中性点运行方式
一、中性点Байду номын сангаас接地的电力系统
正常运行
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
（1）C相对地电压为零,非接地相A相对地电压
对地电压 UB = UB +(- UC )= UBC ,如图所示。
UA=
UA+(-
UC
)= UAC
,B相
结论：当一相接地时，非接地两相对地电压均升高 3 倍，变为线电压。而 且，该两相对地电容电流 I C 0 也相应的增大 3 倍。
❖当接地电流不大时，交流电流过零时电弧将自行熄灭，接地故障随之消失， 电网即可恢复正常运行；
❖当接地电流超过一定值时，将会产生稳定的电弧，形成持续的电弧接地， 高温的电弧可能损坏设备，甚至可能导致相间短路，尤其在电机或电器 内部发生单相接地出现电弧时最危险；
❖接地电流小于30A而大于5～10A时，有可能产生一种周期性熄灭与复燃 的间歇性电弧，将引起过电压，其幅值可达2.5～3倍的相电压，这个过 电压对于正常电气绝缘来说应能承受，但当绝缘存在薄弱点时，可能发 生击穿而造成短路，危及整个电网的安全。
中性点运行方式
一、中性点不接地的电力系统
适用范围
我国60kV以下系统，特别是3~10kV系统， 一般采用中性点不接地运行方式。
中性点运行方式
二、中性点经消弧线圈接地的电力系统
在中性点不接地系统中，单相接地电流超过如下的规定数值： （1）3～10KV系统中，接地电流大于30A， （2）20KV及以上系统中，接地电流大于10A， 采用经消弧线圈接地的措施来减小接地电流，熄灭电弧，避免 过电压的产生。
成电能，再进行输送和分配，最后可以转换为其他 形式的能量(如机械能、光能、热能等)。
2020/4/7
3
概述
构成：发电厂、变电所、电力线路、用户
2020/4/7
4
概述
2020/4/7
6
中性点运行方式
星形接线变压器或发电机的中性点称为电力系统的中性点。
电力系统中性点接地方式与电压等级、单相接地短路电流、过电压水 平、继电保护和自动装置的配置等有关，直接影响电网的绝缘水平、 系统供电的可靠性和连续性、主变压器和发电机的运行安全以及对通 信系统的干扰等。
中性点运行方式
二、中性点经消弧线圈接地的电力系统
消弧线圈装在系统中发电机或变压器的中性点与大地之间，正常运行时，中 性点的对地电压为零，消弧线圈中没有电流通过。
当系统发生单相接地故障时，中性点的对地电压等于接地相电压，消弧线 圈在中性点电压即作用下，有一个电感电流通过，此电感电流必定通过接地 点形成回路，接地点的电流为接地电流与电感电流的相量和。
中性点运行方式
一、中性点不接地的电力系统
中性点不接地系统发生单相接地故障时产生的影响
单相接地故障时，由于线电压保持不变，对电力用户没有影响， 用户可继续运行，提高了供电可靠性。 为防止由于接地点的电弧及伴随产生的过电压，引起故障范围扩 大，在这种系统中必须装设交流绝缘监察装置，当发生单相接地故 障时，立即发出绝缘下降的信号，通知运行值班人员及时处理。 电力系统的有关规程规定：在中性点不接地的三相系统中发生单 相接地时，允许继续运行的时间不得超过2ｈ，并要加强监视。 系统中电气设备和线路的对地绝缘必须按能承受线电压考虑设计， 从而相应地增加了投资。
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
（3）系统三相的线电压仍保持对称且大小不变。因此，对接于线电压的用 电设备的工作并无影响，无须立即中断对用户供电。
中性点运行方式
一、中性点不接地的电力系统
中性点不接地系统发生单相接地故障时产生的影响
单相接地时，在接地处有接地电流流过，会引起电弧，此电弧 的强弱与接地电流的大小成正比。
中性点运行方式
二、中性点经消弧线圈接地的电力系统
接地电流
超I •前C
90U°•，w 电感电流
滞后
I
• L
90°，在U •接w 地处接地电流
和电感电流互相抵消，称为电感电流对接地电容电流的补偿。
适当选择消弧线圈的匝数，可使接地点的电流变得很小或等于零， 从而消除了接地处的电弧以及由电弧所产生的危害，消弧线圈也正是由 此得名。
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
电容（电2）流当之由C和相相。接量因地图此时可I，知 C 系， I统C (在的I C 相接A 位地I 电上C B 流正)（好电超容前电UC流90）°IC；为而非在接量地值两上相，对由地 于 IC 3ICA ，而 IC A U A/X C3 U A/X C3 I C 0 ，因此 IC 3IC0 。 结论：一相接地的电容电流为正常运行时每相对地电容电流的3倍。
工程师技术培训项目
2020/4/7
1
主要内容
电力系统（供配电系统）概述 中性点运行方式 电力线路的接线方式 变配电所的主接线方案 电气设备选择与校验 电力系统故障概述
2020/4/7
2
概述
电能是人们生产和生活的重要能源，属于二次能源。 发电厂将一次能源(如煤、油、水、原子能等)转换
❖ 适用范围
中性点经消弧线圈接地系统多用于以架空线路为主体的3～60kV系统 中，还可用在雷害事故严重的地区和某些大城市电网的110kV系统。
中性点运行方式
三、中性点直接接地的电力系统
❖正常运行时 中性点的电压为零，中性点没有电流流过。
通过消弧线圈的电感电流：
IL
U ph L
中性点运行方式
二、中性点经消弧线圈接地的电力系统
当发生单相接地故障时，接地相电压为零，三个线电压不变，其它两相 电压也将升高 3倍。 （与中性点不接地系统一样）
中性点运行方式
二、中性点经消弧线圈接地的电力系统
❖ 特点
供电可靠性高，绝缘投资较大；中性点经消弧线圈接地后，能有效 地减少单相接地故障时接地处的电流，使接地处的电弧迅速熄灭，防 止了经间歇性电弧接地时所产生的过电压。
2020/4/7
7
中性点运行方式
中性点运行方式
中性点非有效接地
中性点不接地 中性点经消弧线圈接地 中性点经高电阻接地
小接地电流系统
中性点有效接地
中性点直接接地 中性点经小阻抗接地
大接地电流系统
我国电力系统广泛采用的中性点接地方式主要有不接地，经消弧线圈接地及直接接地 三种。
中性点运行方式
一、中性点Байду номын сангаас接地的电力系统
正常运行
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
（1）C相对地电压为零,非接地相A相对地电压
对地电压 UB = UB +(- UC )= UBC ,如图所示。
UA=
UA+(-
UC
)= UAC
,B相
结论：当一相接地时，非接地两相对地电压均升高 3 倍，变为线电压。而 且，该两相对地电容电流 I C 0 也相应的增大 3 倍。
❖当接地电流不大时，交流电流过零时电弧将自行熄灭，接地故障随之消失， 电网即可恢复正常运行；
❖当接地电流超过一定值时，将会产生稳定的电弧，形成持续的电弧接地， 高温的电弧可能损坏设备，甚至可能导致相间短路，尤其在电机或电器 内部发生单相接地出现电弧时最危险；
❖接地电流小于30A而大于5～10A时，有可能产生一种周期性熄灭与复燃 的间歇性电弧，将引起过电压，其幅值可达2.5～3倍的相电压，这个过 电压对于正常电气绝缘来说应能承受，但当绝缘存在薄弱点时，可能发 生击穿而造成短路，危及整个电网的安全。
中性点运行方式
一、中性点不接地的电力系统
适用范围
我国60kV以下系统，特别是3~10kV系统， 一般采用中性点不接地运行方式。
中性点运行方式
二、中性点经消弧线圈接地的电力系统
在中性点不接地系统中，单相接地电流超过如下的规定数值： （1）3～10KV系统中，接地电流大于30A， （2）20KV及以上系统中，接地电流大于10A， 采用经消弧线圈接地的措施来减小接地电流，熄灭电弧，避免 过电压的产生。
成电能，再进行输送和分配，最后可以转换为其他 形式的能量(如机械能、光能、热能等)。
2020/4/7
3
概述
构成：发电厂、变电所、电力线路、用户
2020/4/7
4
概述
2020/4/7
6
中性点运行方式
星形接线变压器或发电机的中性点称为电力系统的中性点。
电力系统中性点接地方式与电压等级、单相接地短路电流、过电压水 平、继电保护和自动装置的配置等有关，直接影响电网的绝缘水平、 系统供电的可靠性和连续性、主变压器和发电机的运行安全以及对通 信系统的干扰等。
中性点运行方式
二、中性点经消弧线圈接地的电力系统
消弧线圈装在系统中发电机或变压器的中性点与大地之间，正常运行时，中 性点的对地电压为零，消弧线圈中没有电流通过。
当系统发生单相接地故障时，中性点的对地电压等于接地相电压，消弧线 圈在中性点电压即作用下，有一个电感电流通过，此电感电流必定通过接地 点形成回路，接地点的电流为接地电流与电感电流的相量和。
中性点运行方式
一、中性点不接地的电力系统
中性点不接地系统发生单相接地故障时产生的影响
单相接地故障时，由于线电压保持不变，对电力用户没有影响， 用户可继续运行，提高了供电可靠性。 为防止由于接地点的电弧及伴随产生的过电压，引起故障范围扩 大，在这种系统中必须装设交流绝缘监察装置，当发生单相接地故 障时，立即发出绝缘下降的信号，通知运行值班人员及时处理。 电力系统的有关规程规定：在中性点不接地的三相系统中发生单 相接地时，允许继续运行的时间不得超过2ｈ，并要加强监视。 系统中电气设备和线路的对地绝缘必须按能承受线电压考虑设计， 从而相应地增加了投资。
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
（3）系统三相的线电压仍保持对称且大小不变。因此，对接于线电压的用 电设备的工作并无影响，无须立即中断对用户供电。
中性点运行方式
一、中性点不接地的电力系统
中性点不接地系统发生单相接地故障时产生的影响
单相接地时，在接地处有接地电流流过，会引起电弧，此电弧 的强弱与接地电流的大小成正比。
中性点运行方式
二、中性点经消弧线圈接地的电力系统
接地电流
超I •前C
90U°•，w 电感电流
滞后
I
• L
90°，在U •接w 地处接地电流
和电感电流互相抵消，称为电感电流对接地电容电流的补偿。
适当选择消弧线圈的匝数，可使接地点的电流变得很小或等于零， 从而消除了接地处的电弧以及由电弧所产生的危害，消弧线圈也正是由 此得名。
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
电容（电2）流当之由C和相相。接量因地图此时可I，知 C 系， I统C (在的I C 相接A 位地I 电上C B 流正)（好电超容前电UC流90）°IC；为而非在接量地值两上相，对由地 于 IC 3ICA ，而 IC A U A/X C3 U A/X C3 I C 0 ，因此 IC 3IC0 。 结论：一相接地的电容电流为正常运行时每相对地电容电流的3倍。
