继电器接触器控制系统的设计.
接触器-继电器控制输送小车系统的课程设计
摘要本设计主要是介绍工业生产领域常用的运料往返小车的控制系统,课题主要采用基于继电器-接触器控制来完成本方案的设计,控制电路图的绘制。
系统中主要介绍了控制电路的方案选定，电气无件的选型，以及电路原理图的设计，后面介绍其工作过程和主要参考文献。
关键词：继电器-接触器控制正反转控制目录1 概述 (1)1.1 继电器-接触器控制系统的概况 (1)1.2 继电器与接触器的定义与概念 (1)1.3 继电器-接触器控制系统的优缺点 (2)1.4 继电器-接触器控制系统的发展形势 (2)2 方案设计 (3)2.1 控制系统描述 (3)2.3 继电器-接触器控制系统设计分析 (3)3 元器件的选型 (4)3.1 三相异步电动机的选择 (4)3.2 开关的选择 (5)3.3 熔断器的选择 (5)3.4 热继电器的选择 (6)3.6 接触器的选择 (8)4电路图设计 (10)4.1 电路图的绘制 (10)4.2工作原理 (13)5 设计小结 (14)参考文献 (15)附录电气原理图 (16)1 概述1.1 继电器-接触器控制系统的概况电气控制课程是材料成型与控制工程专业的专业基础课，是由继电接触器控制系统来实现的。
它包含控制线路、主电路、照明电路指示灯电路以及辅助线路等组成。
该系统是由接触器、继电器、保护电器等元件组成，按照一定的控制逻辑接线组成的控制系统。
其工作原理就是采用硬接线逻辑，利用继电器触点的串联或并联，及延时继电器的滞后动作等组成控制逻辑，从而实现对电动机或其他机械设备的起动、停止、正反向、以及课题中所涉及的信号次数决定停哪个站点的功能。
1.2 继电器与接触器的定义与概念接触器：由于接触器具有可控叫大容量，自身活动性质稳定，功能可靠，工作效率高及给够经久耐用等特性不仅被广泛应用在远距离操控高频度接断电路，一级容量较大甚至兼具负荷的各种系统物质中，比如各种电热机械装置、电焊机、电动机等，而且由于接触器可以进行自动控制一级齐纳电压情况下的释放作业保护型调节，所以，在各种进行远距离自动操控中也被作为一种电磁式自动调控开关进行使用。
继电-接触器电气控制系统设计题

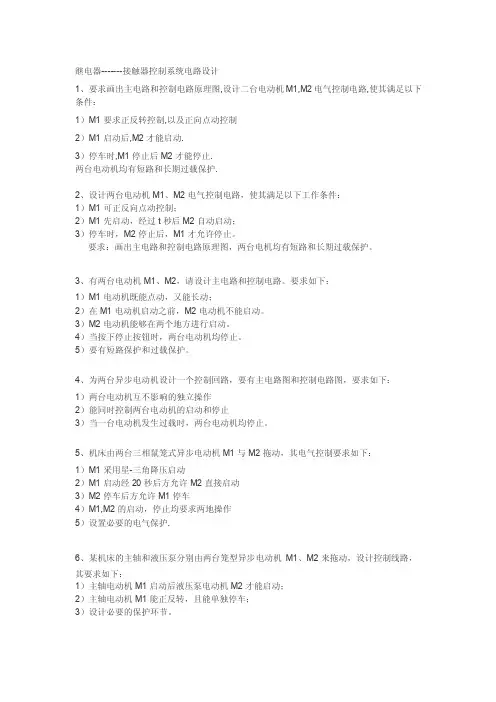

继电器-------接触器控制系统电路设计1、要求画出主电路和控制电路原理图,设计二台电动机M1,M2电气控制电路,使其满足以下条件：1）M1要求正反转控制,以及正向点动控制2）M1启动后,M2才能启动.3）停车时,M1停止后M2才能停止.两台电动机均有短路和长期过载保护.2、设计两台电动机M1、M2电气控制电路，使其满足以下工作条件：1）M1可正反向点动控制；2）M1先启动，经过t秒后M2自动启动；3）停车时，M2停止后，M1才允许停止。
要求：画出主电路和控制电路原理图，两台电机均有短路和长期过载保护。
3、有两台电动机M1、M2，请设计主电路和控制电路。
要求如下：1）M1电动机既能点动，又能长动；2）在M1电动机启动之前，M2电动机不能启动。
3）M2电动机能够在两个地方进行启动。
4）当按下停止按钮时，两台电动机均停止。
5）要有短路保护和过载保护。
4、为两台异步电动机设计一个控制回路，要有主电路图和控制电路图，要求如下：1）两台电动机互不影响的独立操作2）能同时控制两台电动机的启动和停止3）当一台电动机发生过载时，两台电动机均停止。
5、机床由两台三相鼠笼式异步电动机M1与M2拖动，其电气控制要求如下：1）M1采用星-三角降压启动2）M1启动经20秒后方允许M2直接启动3）M2停车后方允许M1停车4）M1,M2的启动，停止均要求两地操作5）设置必要的电气保护.6、某机床的主轴和液压泵分别由两台笼型异步电动机M1、M2来拖动，设计控制线路，其要求如下：1）主轴电动机M1启动后液压泵电动机M2才能启动；2）主轴电动机M1能正反转，且能单独停车；3）设计必要的保护环节。
7、用时间继电器控制水泵开1分钟停30秒，自动循环，有过载及短路保护。
8、机床由三台三相鼠笼式异步电动机拖动，其电气控制要求如下：1）顺序启动；2）逆序停止；3）有必要的保护环节。
9、某工厂需要安装一台电动机，这台电动机需要实现正转10分钟——停10分钟——反转10分钟——再停10分钟——再正转，如此循环工作2小时。
电气控制系统设计课后答案

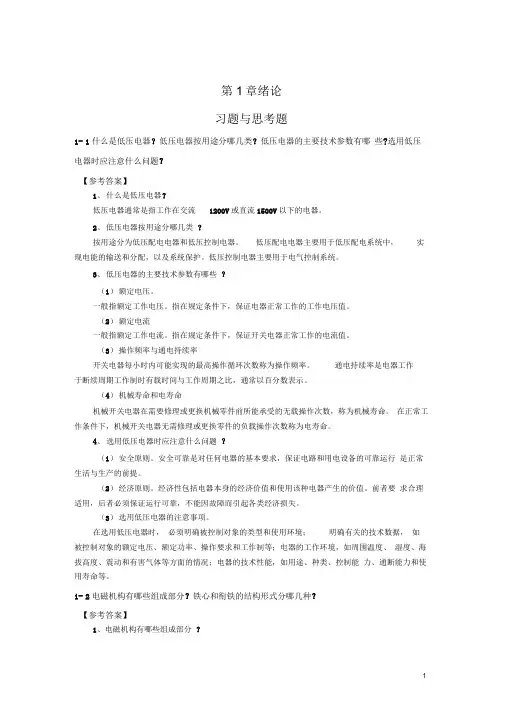

量，从而起到中间转换的作用。
（2） 时间继电器是一种利用电磁原理、机械原理或电子原理实现延时控制的控制电器。
时间继电器的特点是：当得到控制信号后（如继电器线圈接通或断开电源），其触点状态并
不立即改变，而是经过一段时间的延迟之后，触点才闭合或断开， 因此这种继电器又称为延
形接法的电动机的断相保护。
（2）对于△形接法的电动机，其某一相断线时，流过未断相绕组的电流与流过热继电
器的电流增加比例不同。也就是说，流过热继电器的电流不能反映断相后绕组的过载电流， 因此，一般的热继电器，即使是三相结构的热继电器，也不能为△形接法的三相异步电动机
的提供断相保护。此时应选用JR20型或T系列这类带有差动断相保护机构的热继电器。
【参考答案】
交流接触器按负荷种类一般分为一类、二类、三类和四类，控制鼠笼型异步电动机的运
转可选用三类交流接触器。
根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
（1）接触器的线圈电压：AC220V
（2）主触点的额定电压：AC380V
（3）主触点的额定电流：25.5A
（4）对于长时工作制和重任务型电机，接触器额定电流大于电动机的额定电流。
心吸合后线圈电感增大， 其端电压也大，这就可能导致另一个接触器线圈压降过低，铁心一
直吸合不上。这就相当于单独的一个110V接触器接在220V电路中了，当然导致控制电路
回路中电流过大，时间一长可能会烧毁线圈。
2-6时间继电器和中间继电器在电路中各起什么作用？
【参考答案】
（1）中间继电器质上是电压继电器，在控制电路中起逻辑变换和状态记忆的功能，
继电器接触器控原理图
热继电器的符号
发热元件
FR
串联在主电路中
常闭触头
FR
串联在控制电路中
§8.2 基本控制环节
电机起动、停车（点动、连续运行、多地点 控制、顺序控制等）
电机正反转控制 行程控制 时间控制 速度控制
……
8.2.1 异步机的直接起动
A BC
一、点动控制
QS
C'
控
制
FU
KM
电
SB
路
KM
B'
主 电 路
KA FR
KM
控制 关系
SB SB：点动 SB2：连续运行
思考
以下控制1 SB2
KM FR
KM
SB
不能点动！
A BC
QS FU KMF
8.2.2 电机的正反转控制
SB1
正转
SBF
FR KMF
KMF SBR
KMR
FR
M 3~
KMR
KMR
操作过程： SBF
SB1
M 3~
动作过程
按下按钮（SB） 线圈（KM）通电 触头（KM）闭合 电机转动；
按钮松开
线圈（KM）断电
触头（KM）打开
电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M
3~
自保持
二、电动机连续运行
A BC QS
FU
C'
B' KM
停车 按钮
SB1
起动 按钮
KM SB2
KM 自保持
❖ 特点：结构紧凑，安装面积小，操作方便。 ❖ 用途：电源的引入开关；通断小电流电路；
PLC控制系统设计的一般流程与要求
PLC控制系统设计的一般流程与要求1．PLC控制系统设计的一般步骤与传统的继电器——接触器控制系统的设计相比较，组件的选择代替了原来的器件选择，程序设计代替了原来的逻辑电路设计。
（1）根据工艺流程分析控制要求，明确控制任务，拟定控制系统设计的技术条件。
技术条件一般以设计任务书的形式来确定，它是整个设计的依据。
工艺流程的特点和要求是开发PLC控制系统的主要依据，所以必须详细分析、认真研究，从而明确控制任务和范围。
如需要完成的动作（动作时顺、动作条件，相关的保护和联锁等）和应具备的操作方式（手动、自动、连续、单周期，单步等）。
（2）确定所需的用户输入设备（按钮、操作开关、限位开关、传感器等）、输出设备（继电器、接触器、信号灯等执行元件）以及由输出设备驱动的控制对象（电动机、电磁阀等），估算PLC的I/O点数；分析控制对象与PLC之间的信号关系，信号性质，根据控制要求的复杂程度，控制精度估算PLC的用户存储器容量。
（3）选择PLC。
PLC是控制系统的核心部件，正确选择PLC对于保证整个控制系统的各项技术、经济指标起着重要的作用，PLC的选择包括机型的选择、容量的选择、I/O模块的选择、电源模块的选择等。
选择PLC的依据是输入输出形式与点数，控制方式与速度、控制精度与分辨率，用户程序容量。
（4）分配、定义PLC的I/O点，绘制I/O连接图。
根据选用的PLC所给定的元件地址范围（如输入、输出、辅助继电器、定时器、计数器。
数据区等），对控制系统使用的每一个输入、输出信号及内部元件定义专用的信号名和地址，在程序设计中使用哪些内部元件，执行什么功能格都要做到清晰，无误。
（5）PLC控制程序设计。
包括设计梯形图、编写语句表、绘制控制系统流程图。
控制程序是控制整个系统工作的软件，是保证系统工作正常，安全。
可靠的关键，因此，控制程序的设计必须经过反复测试。
修改，直到满足要求为止。
（6）控制柜（台）设计和现场施工。
在进行控制程序设计的同时，可进行硬件配备工作，主要包括强电设备的安装、控制柜（台）的设计与制作、可编程序控制器的安装、输入输出的连接等。
继电器接触器控制系统的电路设计方法
(9) 电气联锁和机械联锁共用。在频繁操作的可逆线 路、自动切换线路中，正、反向(或两只)接触器之间 至少要有电气联锁，必要时要有机械联锁，以避免误 操作可能带来的危害，特别是一些重要设备应仔细考 虑每一控制程序之间必要的联锁，即使发生误操作也 不会造成设备事故。重要场合应选用机械联锁接触 器，再附加电气联锁电路。 (10) 设计的线路应能适应所在电网情况。在确定电动 机的起动方式是直接起动还是降压起动时，应根据电 网或配电变压器容量的大小、电压波动范围以及允许 的冲击电流数值等因素全面考虑，必要时应进行详细 计算，否则将影响设计质量甚至发生难以预测的事故。 (11) 应具有完善的保护环节，提高系统运行可靠性。 电气控制系统的安全动化程度和高指 标。 (3) 妥善处理机械与电气的关系。机械或设备与电力 拖动已经紧密结合并融为一体，传动系统为了获得较 大的调速比，可以采用机电结合的方法实现，但要从 制造成本、技术要求和使用方便等具体条件去协调平 衡。 (4) 要有完善的保护措施，防止发生人身事故和设备 损坏事故。要预防可能出现的故障，采用必要的保护 措施。例如短路、过载、失压和误操作等电气方面的 保护功能和使设备正常运行所需要的其他方面的保护 功能。
图6.3 寄生电路
图6.4 触头的“竞争”与“冒险”
(8) 避免发生触头“竞争”与“冒险”现象。在电气控 制电路中，在某一控制信号作用下，电路从一个状态转 换到另一个状态时，常常有几个电器的状态发生变化， 由于电器元件总有一定的固有动作时间，往往会发生不 按预定时序动作的情况，触头争先吸合，发生振荡，这 种现象称为电路的“竞争”。另外，由于电器元件的固 有释放延时作用，也会出现开关电器不按要求的逻辑功 能转换状态的可能性，这种现象称为“冒险”。“竞争” 与“冒险”现象都将造成控制回路不能按要求动作，引 起控制失灵。如图6.4所示电路，当KM闭合时，K1、K2争 先吸合，只有经过多次振荡吸合竞争后，才能稳定在一 个状态上。同样，在KM断开时，K1、K2又会争先断开， 产生振荡。
继电器-接触器控制系统
选择:根据延时方式及瞬动 触点数确定;
线圈电压等于控制电压.
JS7-A空气式时间继电器示意图
继电器 时间继电的文字符号为KT
<3>中间继电器,电压继电器,电流继电器
5>主令电器 主令电器主要用来切换控制电路.有的由操作人员操纵;有
的由生产机械的运动部件操纵.分为按钮,行程开关等.
倒顺开关触点开合表
3>交流接触器
特点:能频繁通断带负 载的电动机主电路. 是最重要的低压电器.
结构:电磁机构;触点系 统;灭弧装置.
主要参数: 主触点额定电流： 10,20,40,60,100,…1500A
线圈电压： 24,36,110,127,220,380V
辅助触点数:动合,动断触 点各两对;大电流等级的 各三对.
主令控制器示意图
主令控制器
触点开合表
<3>行程开关<终端开关> 行程开关是按行程原则自动控制系统中的重要元件.有按
钮式,滑轮式,电子式几种
滑轮式行程开关如下图示,当工 作机构根据控制要求推动滑轮 1时,其动合触点10和动断触点
11动作,从而实现控制.
6>熔断器 用于短路保护.
<1>分类:有插入式RC1A; 螺旋式RL1;管式RM10 等.分别见右图中a,c,b.
<1>按钮
根据所需触点数,使用场合, 颜色来选择.
右图所示为一动合,一动断 触点的复合按钮,如LA2 系列;
还有二动合二动断触点的 复合按钮,如LA18,LA19 系列.
按钮的文字符号为SB
主令电器
<2>主令控制器 满足需要多地联锁的电 力拖动系统的要求,袜转 换线路的远距离控制.
第5章继电器接触器控制系统设计
一、继电器-接触器控制系统设计的内容
5、明确有关操作方面的要求，在设计中实施。 如操纵台的设计、测量显示、故障诊断、 保护等措施的要求。
6、设计应考虑用户供电电网情况，如电网容 量、电流种类、电压及频率。
一、继电器-接触器控制系统设计的内容
继电器－接触器控制系统设计的内容可以分为两大部分，即 电气原理图设计和工艺设计。
例如，双速鼠笼式异步电动机，当定子绕组由三角形联接改接成双星形 联接时，转速增加1倍，功率却增加很少，因此，它适用于恒功率传动。对 于低速为星形联接的双速电动机改接成双星形后，转速和功率都增加1倍， 而电动机所输出的转矩却保持不变，它适用于恒转矩传动。他激直流电动机 的调磁调速属于恒功率调速，而调压调速则属于恒转矩调速。
• 分析调速性质和负载特性，找出电动机在整个调速范国内的转矩、功率与转 速的关系，以确定负载需要恒功率调速，还是恒转矩调速，为合理确定拖动 方案、控制方案，以及电机和电机容量的选择提供必要的依据。
一、继电器-接触器控制系统设计的内容
4、正确合理的选择电气控制方式是机床电气设计的主要内容。 ➢ 在一般普通机床中，其工作程序往往是固定的，使用中并不需
电气控制系统原理图的设计方法有2种，即经验设计法 (又称—般设计法)和逻辑设计法。
（一）分析设计法
1、分析设计法又称经验设计法
是根据生产工艺的要求去选择适当的基本控制环节（单元电路）或将比 较成熟的电路按各部分的联锁条件组合起来并加以补充和修改，综合成 满足控制要求的完整线路。
➢优点：
无固定的设计程序，设计方法简单，容易为初学者所掌握，对于具有 一定工作经验的电气人员来说，也能较快地完成设计任务，因此在电气 设计中被普遍采用。
1、根据选定的拖动方案和控制方式设计系统的原理框图， 拟订出各部分的主要技术要求和主要技术参数。 2、根据各部分的要求，设计出原理框图中各个部分的具体电 路。对于每一部分电路的设计都是按照主电路→控制电路→联 锁与保护→总体检查，反复修改与完善的步骤来进行。
常用继电器-接触器控制电路解析
常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。
2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。
3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。
4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。
控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。
5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。
第三章继电器-接触器控制系统设计2011
（1） 电器元件的逻辑表示 ① 用逻辑原变量 KA、KM、SB、SQ 等分别表示继电器、接触器、 按钮、行程开关等元件的常开触点。 用逻辑反变量 KA、KM、SB、SQ 等分别表示继电器、接触器、 按钮、行程开关等元件的常闭触点。 ② 规定：电路中开关元件受激（通电接通）状态为“1”状态； 开关元件的原始（失电断开）状态为“0”状态；触点的闭合为 “1”状态；触点的断开为“0”状态。具体如下描述： 对输出变量（线圈）：KA 1 表示继电器线圈通电 KA 0 表示继电器线圈断电 对输入变量（触点）：KA 1 表示继电器常开触点闭合 KA 0 表示继电器常开触点断开 KA 1 表示继电器常闭触点闭合 KA 0 表示继电器常闭触点断开 SB 1 表示按钮常开触点闭合 SB 0 表示按钮常闭触点断开
KA1
KA2
③尽量缩减电器的数量，采用标准件，并尽可能选用相同型号。
a）
b）
3
电路化简：逻辑分析法
1
1
KA1 KA1 KA2 KA3
KA1 KA1 KA1
KA2 4
KA4 KA2
KA4 KA2
目的：减少不必要的触点以简化电路，提高可靠 性；同时尽量减少通4 电电器的数量和通电时间， 可K以A3节a能）合并并开延关长电器元件的使K用A2 寿b）K命合A3并。触点KA2 KA3
18
例3-1：写出图中所示电路的逻辑表达式
SB1
逻辑与
SB2
f (KM ) SB1SB2 (SB3 SB4 KM )
逻辑或
SB3 SB4 KM
KM
19
原理图的基本设计步骤
经验设计法的基本步骤: （1） 根据确定的拖动方案和控制方式设计系统的原 理框图。 （2） 设计原理框图各组成部分的具体电路，包括主 回路、辅助回路（含控制电路）、联锁和保护环节。 （3） 修改完善各个电路。 （4） 绘制原理图。 （5） 选定元器件，制订元器件明细表。
第五章继电接触器控制系统的设计
第五章继电接触器控制系统的设计继电接触器控制系统是一种传统的自动控制系统，它通过继电接触器驱动电机和其他设备实现自动化控制。
本文将介绍继电接触器控制系统的设计步骤和注意事项。
一、设计步骤1.需求分析：首先，设计人员需要了解系统的整体需求和功能，包括需要驱动的设备类型、设备数量、控制信号种类等。
同时，需要了解系统的工作环境和使用条件，以便选择合适的继电接触器和配套设备。
2.电路设计：根据需求分析的结果，设计人员可以开始进行电路设计。
通常，继电接触器控制系统的电路包括电源电路、输入电路和输出电路。
电源电路用于为整个系统提供电源供应，输入电路负责接收来自控制信号源的信号，输出电路则控制继电器的工作状态。
3.继电器选型：继电接触器的选型是关键步骤之一，设计人员需要根据控制系统的需求选择合适的继电器。
选择继电器时，需要考虑工作电流、额定电压、最大开关次数和工作温度范围等参数。
4.继电器布置：根据设计的电路和继电器的选型，设计人员可以开始进行继电器的布置。
布置继电器时，需要考虑继电器之间的相互干扰和继电器与其他电路元件之间的布局关系。
同时，需要合理安排继电器的通信线路和控制线路。
5.系统调试：在完成电路设计和继电器布置后，设计人员需要对整个系统进行调试。
调试过程中，设计人员需要逐一检查系统的电路连接、信号传输和继电器工作状态，以确保系统的正常工作。
二、注意事项1.电源供应：继电接触器控制系统通常需要稳定可靠的电源供应。
设计人员需要合理选择和布置电源供应线路，避免电源波动对系统的影响。
2.继电器的散热问题：继电接触器在工作过程中会产生一定的热量，设计人员需要合理设计继电器的散热系统，以确保继电器的长期稳定工作。
3.线路的绝缘和防护：继电器控制系统的线路需要进行绝缘处理和防护措施，以防止电流泄漏和外界干扰。
4.继电器与其他元器件的匹配：在进行继电器控制系统的设计时，设计人员需要根据系统的需求选择合适的电线、保险丝、电容等配套元器件，以确保整个系统的兼容性和稳定性。
继电器–接触器控制系统
机电传动控制
多电动机旳连锁控制线路 1) 两台电动机旳互锁
(a) 工作互锁，可同步停(b车) 工作互锁，可单独停车
机电传动控制
(c) 工作、停车均有 互锁
(d) 两电动机不能同步 工作旳互锁
结构与按钮类似，但其动
作要由机械撞击。
常开（动合）触头
ST 电路符号
机电传动控制
常闭（动断）触头 ST
电路符号
行程控制
A BC
QS FU
B
A
KMF
KH M 3~
机电传动控制
KMR
逆程
正程
行程控制实质为电机旳正反转控
制，只是在行程旳终端要加限位开 关。
行程控制电路（1）
动作过程
SB2
正向运行
至右极端位置撞开STA 电机停车
例题 控制规定： 1. M1 起动后，M2才能起动
2. M2 可单独停
＃2 电机 M2 ＃1 电机 M1
机电传动控制
次序控制电路（1）
A BC FU
A BC FU
两电机只保证起动旳先后次序， 没有延时规定。
SB2
SB1
KM1 KH1
KM1
KM2
KH1
KH2
M
M
3~
3~
主电路
机电传动控制
SB3
KM1 KM1
机电传动控制
零励磁保护线路： 直流电动机零励磁保护 直流电源1 直流电源2
空气开关
短路、保护
电枢
共地端
励磁 反向续流
I<
欠电流继电器
继电器接触器控制系统
8.1 控制电器
6. 接通和分断能力
接触器的接通和分断能力是指接触器的主触点 在规定条件下，能可靠地接通和分断的电流值。 在此电流值下，接通时主触点不应发生熔焊， 分断时应能可靠灭弧。
接触器用途广泛，使用场合的电压等级或工作 电流、电路的通断频繁程度、负载的工作性质 等因素，决定了接触器有不同的使用类别。
低压电器种类繁多、用途广泛，其工作原理和 结构组成多种多样，因而有不同的分类方法。
4
第八章 继电器一接触器控制系统
通常按其用途或控制对象分为以下几类： (1)低压配电电器 通常用于低压配电系统，主要
有刀开关、组合开关、负荷开关、自动开关、 熔断器等。 (2)低压控制电器通常用于电力拖动自动控制系 统，主要有接触器、继电器、控制器等。
18
8.1 控制电器
直流接触器的工作原理与交流接触器基本相同。 在结构上也是由电磁结构、触点系统、灭弧装 置等部分组成。不同之处在于，两者的线圈形 式、铁心结构、触点形状和数量、灭弧方式以 及吸力特性等方面有所区别。
(二)接触器的主要技术参数 接触器的主要技术参数有额定电压、额定电流、 操作频率、接通与分断能力、电气与机械寿命 等。
按工作原理分为电磁式继电器感应式继电器电动式继电器电子式继电器和热继电器等按输入信号分为电流继电器电压继电器温度继电器压力继电器时间继电器速度继电器和功率中间继电器等按输出形式分为有触点继电器和无触点继电器按动作时问分为瞬时继电器动作时间小于005s和延时继电器动作时间大于015s按用途分为控制继电器和保护继电器
19
8.1 控制电器
1. 额定电压 接触器铭牌上标注的额定电压是指主触点的额 定工作电压。其电压等级如下：
①交流接触器为36V、127V、220V、380V、 500V、660V(特殊场合可高达1140V)；
继电接触控制系统
根据执行机构的位置进行控制，如定位控制。
速度控制
根据执行机构的速度进行控制，如调速控制。
电流控制
根据执行机构的电流进行控制，如过载保护。
继电接触控制系统的
04
优缺点
优点
可靠性高
继电接触器由物理触点组成，不易受 外界干扰，可靠性较高。
寿命长
继电接触器的触点材料耐磨，寿命长， 稳定性好。
控制简单
支持。
未来展望
数字化和网络化
随着数字化和网络化技术的发展，继电接触控制系统将实 现更加智能化的远程监控和维护，提高系统的可维护性和 可靠性。
人工智能技术的应用
人工智能技术的应用将进一步提升继电接触控制系统的智 能化水平，实现对电力系统的自适应和自主学习控制。
绿色环保
在绿色环保理念的推动下，继电接触控制系统将更加注重 节能减排和环保性能，为建设可持续发展的电力系统做出 贡献。
用于控制输配电系统、 变电站、智能电网等。
用于控制交通信号灯、 铁路道岔、地铁门控等。
用于控制通信设备的电 源、信号传输等。
继电接触控制系统的
02
组成
输入设备
01
02
03
按钮
用于发出控制指令，通过 按压按钮触点闭合或断开。
传感器
用于检测被控设备的状态， 如位置、速度、温度等， 并将信号传输给控制系统。
控制流程
输入信号处理
接收来自传感器或其他输入设 备的信号，并进行必要的处理
。
逻辑运算
根据输入信号和预设的逻辑关 系，进行运算并输出控制信号 。
输出信号处理
将控制信号转换为适合执行机 构的控制信号。
执行机构动作
根据控制信号，驱动执行机构 进行相应的动作。
继电器控制系统
04
继电器控制系统安装与调试
安装注意事项
确保继电器控制系统 的安装环境符合要求， 如温度、湿度、防尘 等。
安装过程中应遵循安 全规范，确保人员安 全和设备稳定。
严格按照安装说明进 行操作，确保接线正 确，避免短路或断路。
调试步骤与方法
检查所有接线是否正确，确保无 短路或断路现象。
根据系统要求，逐一测试继电器 控制系统的各项功能，确保正常
运行。
在调试过程中，注意观察系统运 行状态，及时发现并解决潜在问
题。
常见故障与排除
01
02
03
继电器不动作
检查电源是否正常，线圈 是否损坏，触点是否接触 良好。
触点接触不良
清洁触点表面，调整触点 压力，确保接触良好。
系统误动作
检查输入信号是否正确， 排除干扰源，调整系统参 数。
05
继电器控制系统发展趋势与展望
THANKS
感谢观看
高性能继电器的研发
总结词
随着工业自动化水平的提高，对继电器性能的要求也越来越高，高性能继电器的研发成为未来的发展 趋势。
详细描述
为了满足各种复杂控制系统的需求，高性能继电器需要具备更快速的动作响应、更高的电流和电压承 载能力、更强的耐久性和可靠性等特点。同时，为了适应智能电网、新能源等领域的特殊需求，研发 具有特定功能的继电器也是未来的重要方向。
工作原理
工作原理
通过控制电路中的电流或电压，使继电器或接触器动作，从而实现对主电路的 控制。
控制方式
手动控制、自动控制、远程控制等。
应用领域
应用领域
广泛应用于电力、化工、机械、冶金等工业控制和自动化设备中，如电机控制、 电梯控制、空调控制等。
