胶粉聚苯颗粒保温浆料(一)
(技术规范标准)胶粉聚苯颗粒外保温施工技术规范
（技术规范标准）胶粉聚苯颗粒外保温施工技术规范先将34-36kg水倒入砂浆搅拌机内，然后倒入一袋20kg胶粉料搅拌3-5min后，再倒入一袋160L聚苯颗粒继续搅拌3min，可按施工稠度适当调整加水量,搅拌均匀后倒出。
应随搅随用，在4h内用完。
3.3.3抗裂砂浆的配制：强度等级42.5水泥:中砂:抗裂剂按1:3:1重量比用砂浆搅拌机或手提搅拌器搅拌均匀。
配制抗裂砂浆的加料次序，应先加入抗裂剂再加中砂搅拌均匀后，加入水泥继续搅拌3min倒出。
抗裂砂浆不得任意加水，应在2h内用完。
3.4作业条件3.4.1外墙墙体工程平整度达到要求，外门窗口安装完毕，经有关部门检查验收合格。
3.4.2门窗边框与墙体连接应预留出外保温层的厚度，缝隙应分层填塞严密，做好门窗表面保护。
3.4.3外墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温层的厚度。
3.4.4施工用吊篮或专用外脚手架搭设牢固，安全检验合格。
脚架横竖杆距离墙面、墙角适度，脚手板铺设与外墙分格相适应。
3.4.5预制混凝土外墙板接缝处应提前处理好。
3.4.6作业时环境温度不应低于5℃，风力应不大于5级，风速不宜大于10m/s。
严禁雨天施工。
雨季施工时应做好防雨措施。
4施工工艺：4.1施工程序：胶粉聚苯颗粒保温浆料体系多层、高层外墙外保温施工程序：基层墙体处理→墙体基层涂刷专用界面砂浆→吊垂直、套方、弹控制线→用保温浆料作灰饼、作冲筋、作口→每层加钉L型金属分层条。
用射钉枪在混凝土墙面上每50cm钉一个带尾孔射钉，穿镀锌铅丝（高度>30m）→每遍抹保温浆料约20㎜→距保温层表面20㎜处用镀锌铅丝将钢丝网绑牢压入保温浆料表面（高度>30m）→24h后，抹20㎜厚聚苯颗粒保温浆料找平→晾置干燥，平整度、垂直度验收→划分格线、开色带分格槽、门、窗、口、滴水槽→抹抗裂砂浆，铺压玻纤网布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷高分子乳液防水弹性底层涂料→刮柔性耐水腻子→保温施工整体验收→外墙涂料施工.4.2.1基层墙面处理墙面应清理干净无油渍、浮尘等，旧墙面松动、风化部分应剔凿清除干净。
胶粉聚苯颗粒保温浆料外墙外保温施工方法
胶粉聚苯颗粒保温浆料外墙外保温施工方法1.材料准备首先需要准备好施工所需的材料，包括胶粉聚苯颗粒保温浆料、外墙保温网、基层处理材料、粘结剂等。
2.基层处理在进行胶粉聚苯颗粒保温浆料施工前，需要对墙面进行处理。
首先清理墙面上的灰尘、油污等杂物，确保墙面干净。
然后对墙面进行打磨，使其表面粗糙，增加与保温层的附着力。
最后，在墙面上涂抹基层处理材料，均匀覆盖整个墙面。
3.固定保温网在基层处理材料还没有干透之前，将外墙保温网铺贴在墙面上。
保温网的铺贴需要从底部开始，逐步向上铺贴，保证网格之间的重叠部分不低于10厘米。
同时，在窗户四周和墙角处要做好折角处理，确保保温网牢固。
4.涂抹胶粉聚苯颗粒保温浆料等到基层处理材料和保温网都干透后，开始涂抹胶粉聚苯颗粒保温浆料。
首先，根据施工需要将浆料倒入水槽中，加入适量的清水搅拌均匀。
然后用刮板将浆料均匀地涂抹在保温网上，厚度一般为2-3毫米。
涂抹时要注意保持均匀的厚度，确保整个墙面保温层的一致性。
5.保温层处理涂抹完胶粉聚苯颗粒保温浆料后，要进行保温层的处理。
首先利用刮板将保温层表面进行打磨，以提高保温层的平整度。
然后可以在保温层表面进行纹理处理，增加外墙的美观性。
最后根据施工要求进行保温层的防水处理，以确保墙体的防水性能。
6.保温层的养护保温层施工完成后，需要进行一定的养护。
首先要保持施工现场的通风和湿润环境，以避免保温层过快脱水。
其次，在保温层表面覆盖一层湿润的塑料薄膜，定期进行湿润保持，以提高保温层的强度和稳定性。
最后要避免在保温层施工完成后过早进行其他施工操作，以免损坏保温层。
以上是胶粉聚苯颗粒保温浆料外墙外保温施工的基本方法。
在实际施工中，还需根据具体条件和要求进行合理调整和操作，确保施工质量和效果。
胶粉聚苯颗粒保温浆料
胶粉聚苯颗粒保温浆料内容摘要：：通过实践,对胶粉聚苯颗粒保温砂浆外墙保温系统的施工工艺、质量控制等方面取得了相关经验,为胶粉聚苯颗粒砂浆保温技术在夏热冬冷地区的应用起到了极大的推进作用：外墙保温;施工工艺;聚苯颗粒;抗裂砂浆;质量控制随着科学的发展与进步，全球气温的恶性变化，环保节能工作的越来越重视，这几年在南方地区的建筑工程中，越来越多地使用胶粉聚苯颗粒保温砂浆外墙保温施工工艺。
胶粉聚苯颗粒保温砂浆的施工，由保温层、抗裂防护层、防水层、装饰层等部分组成，保温层采用胶粉聚苯颗粒保温浆料，抗裂保护层采用专用柔性抗裂砂浆加铁丝网，在辅以柔性耐水腻子做防水、整平处理，同时保温层的外面可采用各种饰面的一种施工方法。
一、施工程序胶粉聚苯颗粒保温浆料体系多层、高层外墙外保温施工程序：基层墙体处理→墙体基层涂刷专用界面砂浆→吊垂直、套方、弹控制线→用保温浆料作灰饼、作冲筋、作口→每层加钉L型金属分层条。
用射钉枪在混凝土墙面上每50cm钉一个带尾孔射钉，穿镀锌铅丝（高度>30m）→每遍抹保温浆料约20㎜→距保温层表面20㎜处用镀锌铅丝将钢丝网绑牢压入保温浆料表面（高度>30m）→24h后，抹20㎜厚聚苯颗粒保温浆料找平→晾置干燥，平整度、垂直度验收→划分格线、开色带分格槽、门、窗、口、滴水槽→抹抗裂砂浆，铺压玻纤网布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷高分子乳液防水弹性底层涂料→刮柔性耐水腻子→保温施工整体验收→外墙各种饰面施工。
二、主要施工方法1.聚苯颗粒保温浆料施工（1）在聚苯颗粒保温浆料施工前，应将墙面垂直、套方找规矩、弹厚度控制线，拉垂直、水平通线，套方作口，按厚度线用聚苯颗粒浆料作标准灰饼或冲筋。
（2）聚苯颗粒保温浆料的配制：先将35-40kg水倒入砂浆搅拌机内，然后倒入一袋25kg胶粉料搅拌3-5分钟后，再倒入一袋200L聚苯颗粒继续搅拌5分钟，可按施工稠度适当调整加水量，搅拌均匀后倒出。
胶粉、聚苯颗粒墙体保温材料

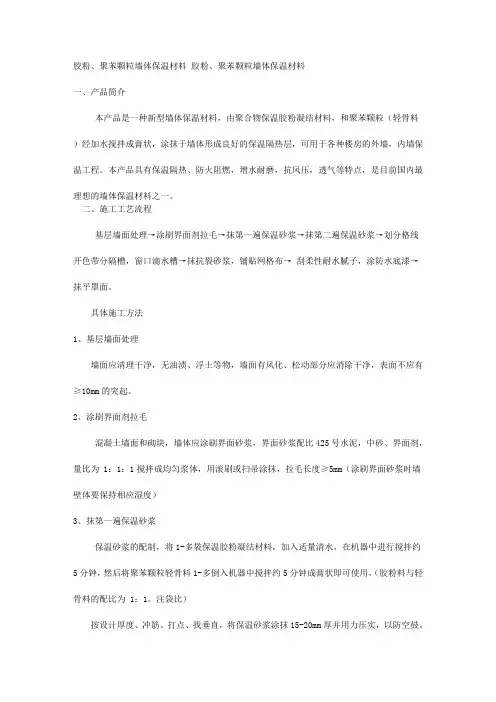

胶粉、聚苯颗粒墙体保温材料胶粉、聚苯颗粒墙体保温材料一、产品简介本产品是一种新型墙体保温材料，由聚合物保温胶粉凝结材料，和聚苯颗粒（轻骨料）经加水搅拌成膏状，涂抹于墙体形成良好的保温隔热层，可用于各种楼房的外墙，内墙保温工程。
本产品具有保温隔热、防火阻燃，增水耐磨，抗风压，透气等特点，是目前国内最理想的墙体保温材料之一。
二、施工工艺流程基层墙面处理→涂刷界面剂拉毛→抹第一遍保温砂浆→抹第二遍保温砂浆→划分格线开色带分隔槽，窗口滴水槽→抹抗裂砂浆，铺贴网格布→刮柔性耐水腻子，涂防水底漆→抹平罩面。
具体施工方法1、基层墙面处理墙面应清理干净，无油渍、浮土等物，墙面有风化、松动部分应消除干净，表面不应有≥10mm的突起。
2、涂刷界面剂拉毛混凝土墙面和砌块，墙体应涂刷界面砂浆，界面砂浆配比425号水泥，中砂、界面剂，量比为 1：1：1搅拌成均匀浆体，用滚刷或扫帚涂抹，拉毛长度≥5mm（涂刷界面砂浆时墙壁体要保持相应湿度）3、抹第一遍保温砂浆保温砂浆的配制，将1-多袋保温胶粉凝结材料，加入适量清水，在机器中进行搅拌约5分钟，然后将聚苯颗粒轻骨料1-多倒入机器中搅拌约5分钟成膏状即可使用，（胶粉料与轻骨料的配比为 1：1。
注袋比）按设计厚度、冲筋、打点、找垂直，将保温砂浆涂抹15-20mm厚并用力压实，以防空鼓。
4、抹第二遍保温砂浆抹第二遍保温砂浆时应与第一遍保温砂浆间隔24小时以后，涂抹厚度可按设计标准抹平，待保温固化干燥（用手按不动），如设计厚度超过60mm并且建筑高度超大型过55m以上，应在距离保温瓶层表面15-20mm处增加一层镀锌铁丝网，并用冲击电锤打眼至墙体，锚固钉固定，以增加保温层与墙体结构的一致性。
5、划分格线开色带分格槽，窗口滴水槽按要求设计色带（色带间距可分层或分隔）弹线分出色带位置及高度（分层约60- 120mm,隔层（200mm)用壁纸刀开出色带凹槽深度为8-10mm（详见图集）6、抹抗裂砂浆抗裂砂浆的配制，用425普通水泥，中砂，抗裂剂经搅拌成砂浆状即可使用，量比为1.5：2.5：1 使用温度应在5度以上风雨暴日禁止使用，抗裂砂浆要在2小时内用完，超期不能使用。
胶粉聚苯颗粒保温砂浆施工方案
胶粉聚苯颗粒保温砂浆施工方案
1.1工程概况
本施工方案涉及聚苯颗粒做保温砂浆的施工，该工程主要采用聚苯颗粒加胶水、粉料、砂浆搅拌混合而成，并进行保温处理的施工技术，主要用于室外和屋顶等建筑物的外墙表面保温和装饰。
1.2材料及设备
(1)主要材料
聚苯颗粒：聚苯颗粒是可以用于保温工程的有机绝缘料，耐老化、抗热衰减等性能良好，抗压强度可达2MPa，是一种高效率、安全可靠的保温材料。
(2)辅助材料
水泥：一般采用42.5R，内掺防水剂，可改善水泥灰浆的细腻度、防水性能、延展程度等；
砂子：一般采用砂子，细度满足要求，暴露度和砂子重量比均符合要求；
胶水：一般采用环氧底漆胶水，性能稳定，施工顺畅，黏结力强；
(3)施工设备
电动搅拌机：用于搅拌保温层砂浆；
电动打磨机：用于将保温层表面打磨平整；
喷淋机：用于砂浆喷淋；
电动振动器：用于砂浆的振平；
风淋机：带有风机，用于屋顶砂浆保温层的喷淋；压力泵：用于墙面保温层的喷淋。
1.3工艺流程。
ZY胶粉聚苯颗粒保温浆料外墙外保温系统涂料饰面施工

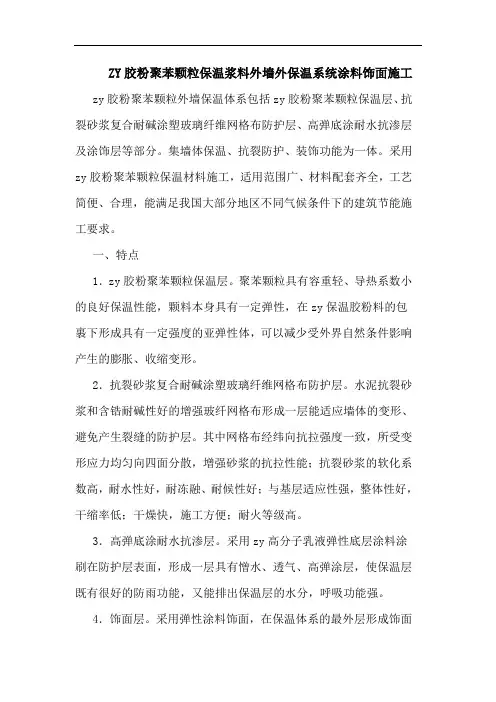

ZY胶粉聚苯颗粒保温浆料外墙外保温系统涂料饰面施工zy胶粉聚苯颗粒外墙保温体系包括zy胶粉聚苯颗粒保温层、抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层、高弹底涂耐水抗渗层及涂饰层等部分。
集墙体保温、抗裂防护、装饰功能为一体。
采用zy胶粉聚苯颗粒保温材料施工，适用范围广、材料配套齐全，工艺简便、合理，能满足我国大部分地区不同气候条件下的建筑节能施工要求。
一、特点1．zy胶粉聚苯颗粒保温层。
聚苯颗粒具有容重轻、导热系数小的良好保温性能，颗料本身具有一定弹性，在zy保温胶粉料的包裹下形成具有一定强度的亚弹性体，可以减少受外界自然条件影响产生的膨胀、收缩变形。
2．抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层。
水泥抗裂砂浆和含锆耐碱性好的增强玻纤网格布形成一层能适应墙体的变形、避免产生裂缝的防护层。
其中网格布经纬向抗拉强度一致，所受变形应力均匀向四面分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数高，耐水性好，耐冻融、耐候性好；与基层适应性强，整体性好，干缩率低；干燥快，施工方便；耐火等级高。
3．高弹底涂耐水抗渗层。
采用zy高分子乳液弹性底层涂料涂刷在防护层表面，形成一层具有憎水、透气、高弹涂层，使保温层既有很好的防雨功能，又能排出保温层的水分，呼吸功能强。
4．饰面层。
采用弹性涂料饰面，在保温体系的最外层形成饰面层，不同的材料性能，起不同的保护、装饰等效果。
二、适用范围适用于多层及100m以下的高层建筑混凝土、小型混凝土空心砌块、非粘土砖和烧结砖砌筑的外墙外保温工程及同类基层既有建筑的节能改造工程。
三、工艺原理zy胶粉聚苯颗粒保温材料外墙外保温体系的构造设计采用外层变形量高于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。
满足允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统一的原则，各材料之间能分散和消解变形应力，通过增强纤维改变应力传递方向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。
四、工艺流程设计保温层厚度≤60mm：基层墙面处理→墙体基层涂刷专用界面剂→吊垂直、套方、弹控制线→用保温砂浆作灰饼、作冲筋、作口→抹第一遍胶粉聚苯颗粒保温浆料→抹第二遍胶粉聚苯颗粒保温浆料→聚苯颗粒保温层找平达到保温设计厚度→划分格线、开色带分割槽、门、窗口滴水槽→抹抗裂砂浆→铺压耐碱网格布→首层阳角安装护角抹第二遍抗裂砂浆压入第二层耐碱网格布→涂刷弹性防水底漆→刮柔性耐水腻子→保温施工整体验收设计保温层厚度>60mm：基层墙面处理→墙体基层涂刷专用界面剂→吊垂直、套方、弹控制线→用保温砂浆作灰饼、作冲筋、作口→用射钉枪在混凝土墙面上每平米钉一个带孔钢钉穿钢丝→每遍聚苯颗粒保温浆料20mm间隔24h后→距保温层表面20mm处用铜丝将六角钢丝网绑牢压入保温层表面→抹20mm厚聚苯颗粒保温砂浆料找平→划分格线、开色带分割槽、门、窗口滴水槽→抹抗裂砂浆→铺压耐碱网格布→首层阳角安装护角抹第二遍抗裂砂浆压入第二层耐碱网格布→涂刷弹性防水底漆→刮柔性耐水腻子→保温施工整体验收五、 zy胶粉聚苯颗粒保温浆料系统的施工工艺zy胶粉聚苯颗粒保温浆料系统的施工应符合国家现行规范《建筑装饰装修工程质量验收规范》gb50210-2001。
胶粉聚苯颗粒外墙外保温(涂料面层)
胶粉聚苯颗粒外墙外保温(涂料面层)概述外墙外保温是指在建筑外立面表面添加一定的保温材料，以达到节能、降低能耗、提高建筑物的温度控制能力的目的。
其中胶粉聚苯颗粒外墙外保温使用的是聚苯乙烯泡沫颗粒为主要保温材料，在外墙表面添加涂料面层而成。
胶粉聚苯颗粒外墙外保温具有保温性能好、施工方便快捷、抗水、耐候性强、防火性能优越等显著优点。
聚苯乙烯泡沫颗粒聚苯乙烯泡沫颗粒是目前主流的建筑保温材料之一，因其具有良好的隔热性能、轻质、成本低等优势，已被广泛应用于建筑行业中。
聚苯乙烯泡沫颗粒主要是由包含聚苯乙烯、发泡剂、阻燃剂、添加剂等组分的预制泡沫颗粒制成。
聚苯颗粒外墙外保温的施工流程聚苯颗粒外墙外保温的施工流程包括下列步骤：1.表面处理：根据施工要求对外墙表面进行清理、处理等预处理工作，使其变得平整、光滑、无油污等。
2.面层施工：在外墙表面布设聚苯颗粒并使用涂料面层进行施工，注意保证面层涂布厚度的均匀性和涂布整齐度，避免出现大的漏涂、喷涂消耗不均等问题。
3.装饰处理：在面层施工完成后，根据工程要求进行粉饰、装饰等处理方式。
聚苯颗粒外墙外保温的优势保温性能好聚苯乙烯泡沫颗粒具有良好的隔热性能，其导热系数约为0.03-0.04w/mK。
与传统砖墙相比，聚苯颗粒外墙外保温节能性能提升近五倍。
施工方便快捷与传统外墙保温材料相比，胶粉聚苯颗粒外墙外保温施工周期短，需要用到的材料较少，施工人员人数少，施工成本相对降低。
抗水、耐候性强胶粉聚苯颗粒外墙外保温材料的生产厂家通过对聚苯乙烯泡沫颗粒的研制，使之具有很强的抗水性和耐候性，可以长期使用。
防火性能优越胶粉聚苯颗粒外墙外保温材料添加了阻燃剂，可以有效降低火灾风险。
胶粉聚苯颗粒外墙外保温(涂料面层)是一种优秀的建筑保温材料。
它具有良好的保温性能、施工方便快捷、抗水、耐候性强、防火性能优越等特点，因此在实际应用中得到了广泛的使用。
建筑行业应进一步研究和开发胶粉聚苯颗粒外墙外保温材料，为促进节能减排、绿色环保工程的建立做出积极贡献。
胶粉聚苯颗粒保温施工方案
胶粉聚苯颗粒保温施工方案胶粉聚苯颗粒保温施工方案一、胶粉聚苯颗粒保温材料介绍胶粉聚苯颗粒是一种新型的环保节能建材，它由聚苯颗粒和专用胶粉按一定比例混合而成。
这种保温材料具有优良的保温性能、隔热性能和耐久性，同时还具有良好的抗压性能和防火性能。
二、胶粉聚苯颗粒保温施工方案1. 施工前准备（1）清理基层：清除基层上的杂物和浮尘，使基层干净平整。
（2）基层处理：进行找平处理，修补破损部位，确保基层平整、牢固。
2. 胶粉聚苯颗粒保温层施工（1）准备工作：将胶粉和聚苯颗粒按照一定比例混合均匀。
（2）涂胶：将胶粉均匀涂抹在基层上，形成胶粉涂层。
（3）喷撒聚苯颗粒：将预先混合好的聚苯颗粒均匀喷撒在胶粉涂层上，使其覆盖整个保温面。
（4）压实：使用专用的压实工具将聚苯颗粒压实，使其与胶粉涂层紧密粘结。
（5）修整：用刮板等工具对保温层进行修整，使其平整、光滑。
（6）养护：保温施工完成后，进行养护，防止施工材料过早干燥，影响保温效果。
三、胶粉聚苯颗粒保温施工的优势（1）保温性能好：胶粉聚苯颗粒具有较好的保温性能，能够有效减少建筑物内部的能量损失，提高建筑物的保温效果。
（2）施工简便：胶粉聚苯颗粒施工方便快捷，只需将胶粉涂抹在基层上，喷撒聚苯颗粒并压实即可，无需繁琐的施工程序。
（3）耐久性好：胶粉聚苯颗粒具有较好的耐候性和耐久性，可使用多年而不会出现老化和损坏。
（4）环保节能：胶粉聚苯颗粒材料无毒无害，不会对环境造成污染，并且具有良好的隔热性能，可有效降低建筑物的能耗。
四、胶粉聚苯颗粒保温施工应用领域胶粉聚苯颗粒保温施工适用于各种建筑物的外墙保温和屋顶保温工程，特别适合于旧建筑的保温改造。
同时，由于胶粉聚苯颗粒具有较好的防火性能，也可用于一些需要防火保温的场所。
以上就是胶粉聚苯颗粒保温施工方案的具体内容，希望能对保温工程的施工提供一定的参考。
胶粉聚苯颗粒保温浆料
胶粉聚苯颗粒保温浆料提纲：1. 聚苯颗粒保温浆料的特点和优点；2. 聚苯颗粒保温浆料在建筑中的应用；3. 聚苯颗粒保温浆料的施工工艺；4. 聚苯颗粒保温浆料的环保性；5. 聚苯颗粒保温浆料的相关标准和检测方法。
一、聚苯颗粒保温浆料的特点和优点聚苯颗粒保温浆料是一种由聚苯乙烯颗粒、水泥、黏合剂、加强纤维等组成的保温材料。
其特点是保温性能优异，可以有效降低建筑物的能耗；施工方便，可喷涂、涂刷等多种方式进行；耐水、耐候性好，长期使用寿命较长；具有良好的加筋和抗裂能力，可以防止外墙出现开裂和变形等情况。
聚苯颗粒保温浆料的优点主要包括以下几个方面：1. 保温性能好：由于聚苯颗粒保温浆料具有较低的热导率，因此能够有效地减少建筑物的热损失，提高建筑物的保温效果，降低能耗。
2. 施工方便：聚苯颗粒保温浆料可以通过喷涂、涂刷等多种方式进行施工，施工过程简单，操作性强，能够大幅度提高施工效率，缩短施工周期。
3. 耐水、耐候性强：聚苯颗粒保温浆料具有较好的耐水、耐候性能，能够有效地防止因为雨水、风吹雨打等自然灾害造成的建筑物壁体损坏，从而延长建筑物的使用寿命。
4. 加筋和抗裂能力强：聚苯颗粒保温浆料中的加强纤维能够有效地提高其加筋和抗裂能力，防止外墙出现开裂、变形等问题，提高房屋的安全性。
二、聚苯颗粒保温浆料在建筑中的应用聚苯颗粒保温浆料在建筑中的应用范围非常广泛。
在建筑物外墙保温中，聚苯颗粒保温浆料是目前使用最广泛的保温材料之一，能够有效地提高墙体的保温性能。
在屋顶保温和地面保温中，聚苯颗粒保温浆料也可以使用。
除此之外，在隔墙保温、通风管道保温等方面，聚苯颗粒保温浆料都有很好的应用前景。
聚苯颗粒保温浆料在建筑中的应用具有以下优势：1. 能够提高建筑物的保温性能，降低能耗，从而起到节能减排的作用。
2. 可以有效地防止墙体产生温度变化、潮气凝积等问题，维护室内环境的舒适性。
3. 能够保持建筑物外观的整洁、美观，提升建筑物的价值和品位。
胶粉聚苯颗粒外墙外保温系统外保温
≤0.060 W/(m•K) 0.055
压剪粘结强度
软化系数
≥50 kPa
≥0.5
77
0.6
胶粉聚苯颗粒外保温系统 技术性能指标（主要）
锚固件
专门设计用于固定外保温系统 套管为聚丙烯材料 钉子有尼龙和不锈钢两种
优点： 安装简便，锤击即可 无需特殊安装工具 尼龙钉子，经济实惠
基层墙体材料 锚栓有效锚固深度 (mm)
胶粉聚苯颗粒外墙外保温由界面层，胶 粉聚苯颗粒保温层，抗裂防护层和饰面 层构成，起保温隔热，防护和装饰作用 的构造系统。
分为涂料饰面和面砖饰面源自涂料饰面的 薄抹灰系统的基本构造
涂料饰面胶粉聚苯颗粒外保温系统基本构造 基层 墙体 界面层 保温层 ① ② 抗裂防护层 ③ 饰面层 ④ 构造示意图
混凝 土墙 及各 种砌 体墙
较常遇见的问题
问题1：是否可以采用非保温系列中的产品？如厚抹灰中采用普 通粘合剂贴面砖等。 答：不可以。保温系统中所有产品均针对保温系统研发，不仅具 有良好的粘结力，更具有一定的柔性、憎水性等功能。如不采用 将不能保证整个保温系统的安全及寿命。 问题2：任何选择外保温厂家？ 答：所有厂产品要主要有以下优势： 1、产品质量好，均针对保温系统开发，且经长期试验验证， 保证整个系统的安全、有效。2、不偷工减料，例如采用优质的 网格布、锚钉等，保温砂浆的用量实报实销。3、专业的售后服 务技术人员提供专业的施工技术培训以及售后服务。
普 通 浆 脆 裂 易 断
柔聚 性苯 ，板 抗抹 裂面 性砂 浆 具 有
技术特点：
普通砂浆与聚苯板抹面砂浆、聚苯板粘合剂之对比
普通砂浆抗冲 击性能差
优质抹面砂浆 具有良好的抗冲击性能 吸浆聚 水具苯 率有板 较抹 低面 的砂
胶粉聚苯颗粒外墙外保温系统材料
胶粉聚苯颗粒外墙外保温系统材料胶粉料——ZY117J：干粉、由无机胶凝材料、进口高分子聚合物、增强及抗裂材料等多组分组成的通过预混合干拌制成。
在施工现场与聚苯颗粒轻骨料加水混合制成的用于外墙保温的胶粉聚苯颗粒保温浆料。
执行标准：《JG158-2004胶粉聚苯颗粒保温浆料》5.3条.产品为25公斤/袋包装,一袋配一袋200L的聚苯颗粒.5袋胶粉料配5袋1000L颗粒为1立方胶粉聚苯颗粒保温浆料.●聚苯颗粒轻骨料：由聚苯乙烯泡沫塑料品破碎的材料，颗粒的堆积密度要求达到12-21公斤/立方米，粒度（5mm筛孔筛余）≤5%。
●中岩海之蓝胶粉聚苯颗粒保温砂浆由胶粉聚苯颗粒和胶粉料组成的保温浆料.导热系数为0.059W/m·K,湿表观密度要求小于420kg/m³,干表观密度180 kg/m³-250 kg/m³，聚苯颗粒体积比不小于保温浆料的80%。
执行标准：《JG158-2004胶粉聚苯颗粒保温浆料》5.5条.产品包装：产品每袋约200L与1袋胶粉料，每立方5袋共1000L颗粒与5袋胶粉料配成1方。
保温浆料制备方法：在强制式砂浆搅拌机中先加入34-38公斤水，再加一袋净重量为25公斤的胶粉料，搅拌2-3分钟后，加入1袋体积为200L的聚苯颗粒轻骨料，再继续搅拌3-5分钟。
搅拌好的浆料须在4小时内用完。
保温浆料的施工：用抹子进行涂抹。
施工前找好基准点，用搅拌好的浆料做帖饼、冲筋，保温浆料每遍抹20mm厚，每遍间隔时间为24小时以上。
落地灰可以清理重复使用。
施工温度不得低于5°C，保温层固化干燥5天后（用手掌按不动为宜），再进行防护层的施工。
产品的贮运：防潮、防雨，保质保期6个月；●ZY抗裂砂浆：聚合物改性水泥基复合材料。
由中岩海之蓝抗裂砂浆母料与425#普通硅酸盐水泥和含泥量不超过3%的水洗中砂按0.70:1:2.5（重量）的比例配合而成,与耐碱玻璃纤维网格布（镀锌钢丝网）复合，起对保温层的防护作用。
胶粉聚苯颗粒保温砂浆燃烧等级
胶粉聚苯颗粒保温砂浆燃烧等级1.引言1.1 概述胶粉聚苯颗粒保温砂浆是一种常用于建筑保温和节能的材料。
它由水泥、胶粉和聚苯颗粒等主要成分组成，具有良好的保温性能和耐火性能。
燃烧等级是衡量材料燃烧性能的指标之一，对于建筑材料来说，燃烧等级的评定具有重要意义。
胶粉聚苯颗粒保温砂浆的燃烧等级是指其在燃烧过程中所表现出的火焰蔓延性和烟雾产生性能。
燃烧等级通常分为若干个等级，如A1级、A2级、B1级等，等级越高表示材料燃烧性能越好，烟雾产生量越小。
胶粉聚苯颗粒保温砂浆的燃烧等级直接影响着其在建筑中的应用范围。
在高层建筑、商业建筑及公共场所等需要高防火性能的场所，要求使用具有较高燃烧等级的保温砂浆，以确保建筑的火灾安全性。
而低燃烧等级的保温砂浆则更适用于一些对防火性能要求不高的民用建筑和工业建筑中。
胶粉聚苯颗粒保温砂浆的燃烧等级不仅受材料本身性能的影响，还受到其组成材料、生产工艺等因素的影响。
因此，对于研究胶粉聚苯颗粒保温砂浆的燃烧等级及其意义，有助于提高建筑材料的防火性能，并为建筑行业提供更可靠、更安全的保温材料选择。
通过对胶粉聚苯颗粒保温砂浆的燃烧等级进行研究和评定，可以为建筑设计和施工提供参考依据，确保建筑材料的安全性和可靠性。
同时，对胶粉聚苯颗粒保温砂浆燃烧性能的探讨还有助于材料的改进和优化，提高其防火性能和应用范围。
本文将对胶粉聚苯颗粒保温砂浆的燃烧等级进行深入研究和分析，探讨其定义、特点以及对建筑安全性的意义。
同时，还将对影响胶粉聚苯颗粒保温砂浆燃烧等级的因素进行探讨，为进一步提升材料的防火性能提供理论支持。
接下来的章节将对以上内容进行详细阐述和分析。
1.2 文章结构文章结构是指整篇文章的组织框架和逻辑顺序。
在本文中，主要包括引言、正文和结论三个部分。
引言部分主要是对胶粉聚苯颗粒保温砂浆燃烧等级这一主题进行概述，介绍相关背景和研究意义，引起读者的兴趣，并明确文章目的。
正文部分是本文的核心内容，包括胶粉聚苯颗粒保温砂浆的定义和特点以及其燃烧等级及其意义。
胶粉聚苯颗粒保温浆料外墙外保温施工方法
胶粉聚苯颗粒保温浆料外墙外保温施工方法一、特点胶粉聚苯颗粒外墙外保温系统具有良好的保温隔热性能，抗裂性能好，抗火灾能力强，抗风性能好，适应墙面及门、窗、拐角、圈梁、柱等变化，操作方便。
材料的利用率高，基层剔不量小，节约人工费。
是一种适用范围广、技术成熟度高、施工可操作性强、施工质量易控、性价比优的外墙外保温系统。
外饰面采用面砖饰面，抗震性能好。
二、适用范围胶粉聚苯颗粒保温浆料外墙外保温施工方法适用于不同气候区基层墙体为钢筋混凝土、各类砌体等新建建筑的外墙外保温系统，也适用于各类既有建筑的节能改造工程。
三、工艺原理本工法保温层采用现场抹灰成型的的做法，墙体基层用界面砂浆处理，使吸水率不同的材料附着力均匀一致;保温层形成一个整体，无板缝，减缓增长强度的配比及大量纤维的添入使保温层不易发生空鼓；抗裂防护层采用抗裂砂浆、耐碱玻纤网格布，由尼龙胀栓锚固与基层墙体，抗震性能好；饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好。
系统各构造层材料柔韧性匹配，热应力释放充分。
四、工艺流程：基层处理→喷刷基层界面砂浆→吊垂直、弹控制线→做灰饼、冲筋→抹胶粉聚苯颗粒保温浆料→抹第一遍抗裂砂浆→铺钉热镀锌四角网，用尼龙胀栓锚固→抹第二遍抗裂砂浆→粘贴面砖→面砖勾缝五、操作要点1、施工准备1）基层墙体应符合《混凝土结构工程质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203-2002）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构验收的确认。
如基层墙体偏差过大，则应抹砂浆找平。
2）房屋各大角的控制钢垂线安装完毕。
高层建筑及超高层建筑时，钢垂线应检验合格。
3）外墙面的阳台栏杆，雨漏管托架，外挂消防梯等安装完毕，并应考虑到保温系统厚度的影响。
4）外窗的辅框安装完毕。
5）墙面脚手架孔，穿墙孔及墙面缺损处用相应材料修整好。
6）混凝土梁或墙面的钢筋头和凸起物清除完毕。
胶粉聚苯颗粒保温浆料外墙外保温施工方案
胶粉聚苯颗粒保温浆料外墙外保温施工方案胶粉聚苯颗粒保温浆料外墙外保温施工方案1 工程概况工程名称:保温形式:胶粉聚苯颗粒保温2 适用范围胶粉聚苯颗粒保温材料外保温工法适用于基层墙体为钢筋混凝土、各类砌体等新建建筑的外墙外保温系统,也适用于各类既有建筑的节能改造工程。
3 特点3.1 抗风压性能好风压对建筑物的破坏力与建筑物的高度成正比例变化,高层建筑要比多层建筑承受更大的风压,因而高层建筑外保温要考虑风压、特别要考虑负风压对保温层的影响。
该成套技术全部采取无空腔体系做法,内无接缝,与基层墙体形成一个整体;减少了风压特别是负风压对高层建筑外墙外保温层的破坏。
3.2 抗裂性能该体系各构造层外层的柔韧变形量高于内层的变形量,其弹性模量变化指标匹配、逐层渐变,满足允许变形与限制变形相统一,以放为主,以抗为辅。
抗裂层采用耐碱涂塑玻纤网格布进行加强,多种纤维改变应力传递方向,就能够防止各种变形应力集中发生的可能。
3.3 粘结性能该保温体系中的胶凝材料采用氢氧化钙、粉煤灰以及不定型的二氧化硅等材料取代水泥,避免了因水泥密度过大而造成导热系数值增大,也避免了水泥强度增长过快,易引发墙面裂缝的问题;由于在无机胶凝材料中加入了多种高分子材料,通过大分子互穿增稠技术使胶凝材料的粘稠性增强,增强了抗滑坠能力;且掺入了复合高粘度的有机保水剂、多种纤维材料以及再分散粉末外加剂等,采用了发泡与稳泡技术和无机材料包覆有机材料的微量材料预分散技术,增强了保温层材料的稳定性,进一步提高材料的粘结力和粘结强度。
3.4 防火性能通过采用无机胶凝材料包覆有机易燃聚苯颗粒轻骨料的方式,实现了胶粉聚苯颗粒外墙外保温试件不燃烧,保温层厚度无明显变化,只是靠近热辐射的保温层颜色略有变深,变色厚度为3~5㎜。
浆料固化后燃烧等级为B1级(难燃)。
3.5 防水透气性能胶粉聚苯颗粒外保温体系于防护面层之上涂刷了一层高分子乳液弹性底层涂料,相当于在防护面层设臵了一道防水层,在保持水蒸汽渗透系数基本不变的前提下,面层材料的表面吸水系数下降,避免了当水渗入建筑物外表面后,对建筑物外表面的损坏;同时提高了面层材料的透汽性。
胶粉聚苯颗粒浆料抗压强度及软化系数内容及方法
胶粉聚苯颗粒浆料抗压强度及软化系数内容及方法本方法适用于聚苯颗粒、胶粉料为主要原料与水搅拌均匀的胶粉聚苯颗粒浆料。
依据标准：《胶粉聚苯颗粒外墙外保温系统》JG158-2004检测程序：1、抗压强度：1.1、设备仪器：a）、钢质有底试模IOOmmX1OOmmXIOOmm,应具有足够的刚度并拆装方便。
试模的内表面不平整度应为每IOOmm不超过0.05mm,组装后各相邻面的不垂直度小于0.5度；b）＞捣捧：直径IOmm,长35Omm钢棒，端部应磨圆；c）、压力试验机：精度（示值的相对误差）小于±2%,量程应选择在材料的预期破坏荷载相当于仪器刻度的20%~80%之间；试验机的上、下压板的尺寸应大于试件的承压面,其不平整度应为每IOOmm不超过0.02mm。
1.2、试件制备：成型方法：将金属模具内壁涂刷脱模剂，向试模内注满标准浆料并略高于试模的上表面，用捣捧均匀由外向里按螺旋方向插捣25次，为防止浆料留下孔隙，用油灰刀沿模壁插数次，然后将高出的浆料沿试模顶面削去用抹子抹平。
须按相同的方法同时成型10块试件，其中5个测抗压强度，另5个用来测软化系数。
养护方法：试块成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7d后去掉覆盖物，在试验室标准条件下继续养护48d。
放人(65±2)。
C的烘箱中烘24h,从烘箱中取出放入干燥器中备用。
1.3、试验步骤：抗压强度：从干燥器中取出的试件应尽快进行试验，以免试件内部的温湿度发生显著的变化。
取出其中的5块测量试件的承压面积，长宽测量精确到Imm,并据此计算试件的受压面积。
将试件安放在压力试验机的下压板上，试件的承压面应与成型时的顶面垂直，试件中心应与试验机下压板中心对准。
开动试验机，当上压板与试件接近时，调整球座，使接触面均衡受压。
承压试验应连续而均匀地加荷，加荷速度应为每秒钟(0.5〜15)kN,直至试件破坏，然后记录破坏荷载No。
14、结果计算：抗压强度按下式计算：f。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胶粉聚苯颗粒保温浆料(一)
【摘要】：通过实践,对胶粉聚苯颗粒保温砂浆外墙保温系统的施工工艺、质量控制等方面取得了相关经验,为胶粉聚苯颗粒砂浆保温技术在夏热冬冷地区的应用起到了极大的推进作用【关键词】：外墙保温;施工工艺;聚苯颗粒;抗裂砂浆;质量控制
随着科学的发展与进步，全球气温的恶性变化，环保节能工作的越来越重视，这几年在南方地区的建筑工程中，越来越多地使用胶粉聚苯颗粒保温砂浆外墙保温施工工艺。
胶粉聚苯颗粒保温砂浆的施工，由保温层、抗裂防护层、防水层、装饰层等部分组成，保温层采用胶粉聚苯颗粒保温浆料，抗裂保护层采用专用柔性抗裂砂浆加铁丝网，在辅以柔性耐水腻子做防水、整平处理，同时保温层的外面可采用各种饰面的一种施工方法。
一、施工程序
胶粉聚苯颗粒保温浆料体系多层、高层外墙外保温施工程序：
基层墙体处理→墙体基层涂刷专用界面砂浆→吊垂直、套方、弹控制线→用保温浆料作灰饼、作冲筋、作口→每层加钉L型金属分层条。
用射钉枪在混凝土墙面上每50cm钉一个带尾孔射钉，穿镀锌铅丝（高度>30m）→每遍抹保温浆料约20㎜→距保温层表面20㎜处用镀锌铅丝将钢丝网绑牢压入保温浆料表面（高度>30m）→24h后，抹20㎜厚聚苯颗粒保温浆料找平→晾置干燥，平整度、垂直度验收→划分格线、开色带分格槽、门、窗、口、滴水槽→抹抗裂砂浆，铺压玻纤网布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷高分子乳液防水弹性底层涂料→刮柔性耐水腻子→保温施工整体验收→外墙各种饰面施工。
二、主要施工方法
1.聚苯颗粒保温浆料施工
（1）在聚苯颗粒保温浆料施工前，应将墙面垂直、套方找规矩、弹厚度控制线，拉垂直、水平通线，套方作口，按厚度线用聚苯颗粒浆料作标准灰饼或冲筋。
（2）聚苯颗粒保温浆料的配制：先将35-40kg水倒入砂浆搅拌机内，然后倒入一袋25kg胶粉料搅拌3-5分钟后，再倒入一袋200L聚苯颗粒继续搅拌5分钟，可按施工稠度适当调整加水量，搅拌均匀后倒出。
应随搅随用，并在4小时内用完。
（3）在抹聚苯颗粒时，根据设计要求，分层操作每层厚度最厚处不超过30mm，且每两遍间隔时间应在24小时以上，第一遍应注意压实，第二遍注意压实抹平，配制好的聚苯颗粒浆料应在4小时内用完，刮落的聚苯颗粒浆料在4小时内可搅拌再用，严禁使用过时灰。
最后一遍厚度应留10mm左右为宜，且应达到冲筋厚度，并用大杠搓平，墙面门窗口平整度应达到规范要求。
保温固化干燥（用手按不动表面，一般为5天）。
2.做分格线条
（1）根据建筑物装立面情况，分格缝宜分层设置，分块面积单边长度应不大于15m。
（2）按设计要求在聚苯颗粒保温浆料层上弹出分格线和滴水槽的位置。
用壁纸刀沿弹好的分格线开出设定凹槽。
在凹槽中嵌满抗裂聚合物砂浆，在滴水槽嵌入凹槽中，与抗裂聚合物砂浆粘结牢固，用该砂突起抹平茬口。
（3）分割缝宽度不宜少于50cm，在保温层上开好分割缝槽，尺寸比设计要求宽10m，深5mm，嵌满抗裂聚合物砂浆，网格布应分格处搭接，应用上沿网格布压下沿网格布，搭接宽度为分格缝宽度。
3.抹抗裂聚合物砂浆
（1）聚苯颗粒保温浆料施工完毕，经检查验收合格后，方可进行抗裂聚合物砂浆施工。
（2）抗裂聚合物砂浆的配制采用生产厂家成品砂浆（或按照不同材料的配比进行配制），机械搅拌，搅拌时间不低于8分钟，确保搅拌均匀，拌好的抗裂砂浆在静停十分钟后还需二次搅拌才能使用，二次搅拌时间不低于5分钟，配好的砂浆应注意防晒避风，一次配置量应控
制在可操作时间内用完，一般不应超过2小时，超过可操作时间后不再度加水（胶）使用。
（3）结构施工完毕保温层修补结束，经检查验收合格后，进行抗裂聚合物砂浆抹灰，抹灰分底层和面层，底层厚度为3-4mm，且厚度均匀。
（4）按层高、窗台高和过梁高将铁丝网格布在施工前裁好备用，待底层抗裂聚合物砂浆未干前，立即将铁丝网格布用铁抹子压入抗裂聚合物砂浆内，要求面层要揉出浆来，且要平整压实，严禁铁丝网格布起皱，单张网格布长度不宜大于6m，铺贴搭接时，必须满足横向100mm，纵向80mm。
（5）待底层抗裂聚合物砂浆稍晾后在其表面再抹一层抗裂聚合物砂浆，其厚度为1-2mm。
仅以网格布均被覆盖，微风网格布轮廓为易，其抗裂聚合物砂浆总厚度控制在3-5mm内，面层砂浆切忌不停搓揉，以免形成空鼓。
砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接。
（6）门窗洞口外侧抹20mm厚保温砂浆，在抹砂浆时距窗框边应在留出5mm缝以备打胶用。
三、质量标准
1.聚苯颗粒保温浆料质量控制标准：
（1）胶粉料的配合比计量准确，严格规定的胶粉和聚苯颗粒的重量比配制。
（2）聚苯颗粒及胶粉料应有出厂合格证及相应检测报告。
（3）聚苯颗粒保温浆料容重应控制在设计规定范围内，导热系数等其他指标应符合有关标准。
（4）聚苯颗粒保温浆料抹完后要进行隐检。
隐检内容包括表面平整度、垂直度、保温层厚度等。
隐检合格后，方可进行下道工序。
