10kv系统短路容量标准

10kv系统短路容量标准

10kV系统短路容量标准是指在10kV电力系统中,当发生短路故障时,系统能够承受的最大短路电流值。

这个标准是由国家电力公司制定的,旨在保障电力系统的安全稳定运行。

根据国家标准GB/T 14285-2006《电力系统短路电流计算方法》,10kV系统短路容量标准如下:
1. 对于单相接地短路,短路容量不得超过300MVA;
2. 对于两相短路,短路容量不得超过200MVA;
3. 对于三相短路,短路容量不得超过133MVA。

这些标准的制定是基于对电力系统稳定性和设备安全性的考虑。

如果短路容量超过了规定的限制,就会导致电流过大,可能会损坏设备或者引发其他事故。

因此,在设计和运行电力系统时,必须严格遵守这些标准。

为了确保电力系统的安全稳定运行,除了遵守短路容量标准外,还需要采取一系列措施来防止短路故障的发生。

例如,加强设备的维护和管理,定期检查设备的绝缘状况和接地情况;合理规划电网结构,避免过长的输电线路和过多的变电站;提高用户的用电安全意识,教育用户正确使用电器设备等。

总之,10kV系统短路容量标准是保障电力系统安全稳定运行的重要依据。

只有严格遵守这些标准并采取有效的预防措施,才能确保电力系统的长期稳定运行。

最小短路容量计算公式

最小短路容量计算公式

最小短路容量计算公式最小短路容量计算公式是指在电力系统中,为了保证电压稳定和电力供应可靠,需要进行短路容量计算。

短路容量是指电气设备或电力系统在短路故障时能够承受的最大电流,也被称为短路电流。

短路电流的大小对于保护装置的选择、设备的设计和电力系统的运行都具有重要意义。

短路容量的计算公式可以用来确定电流的大小,从而评估设备和电力系统的可靠性。

具体来说,最小短路容量的计算公式应包括以下几个因素:1. 电气设备的额定电流:电气设备的额定电流是指设备能够承受的最大电流,也是保护装置的额定电流。

这个数值通常由设备制造商提供。

2. 系统阻抗:系统阻抗是指电力系统的总阻抗,包括传输线路、变压器、开关设备等的阻抗。

系统阻抗的大小对于短路电流的计算非常关键,它决定了电流在系统中的分布。

3. 短路电流的传播路径:短路电流在电力系统中的传播路径也会影响最小短路容量的计算。

电流的传播路径受到电力系统的拓扑结构和设备的位置等因素的影响。

最小短路容量计算公式一般采用电流分裂法或阻抗法进行计算。

电流分裂法是通过将电流按照不同路径进行分裂,然后按照一定的规则进行合并,计算最终的短路电流。

阻抗法是通过将电力系统转化为一个等效的电路,然后计算电路中的电流来确定短路容量。

在进行最小短路容量的计算时,需要考虑故障类型、故障位置、电压等级等因素。

不同的故障类型(例如短路、接地故障)和故障位置(例如发电机、变压器、输电线路、配电系统等)会对最小短路容量的计算产生不同的影响。

此外,电压等级也会直接影响短路容量的大小。

一般来说,电压等级越高,短路容量也会越大。

最小短路容量的计算是电力系统工程中非常重要的一部分。

它可以帮助工程师评估电力系统的可靠性,并确定合适的保护措施和设备。

通过合理计算最小短路容量,可以减少短路故障对电力系统的影响,保护设备的正常运行,确保电力供应的可靠性。

因此,在电力系统设计和运行中,合理计算最小短路容量具有重要的指导意义。

【名词解释】短路容量

【名词解释】短路容量

【名词解释】短路容量
短路容量是指电力系统在发生短路故障时,能够提供的最大短路电流。

短路故障是指电流在电力系统中出现异常路径,通常是由于导线之间或导线与接地之间发生了直接接触或者导线之间的绝缘损坏所引起的。

当发生短路故障时,电力系统中的电压会瞬间降低,电流会急剧增加,形成高电流短路回路。

短路容量的大小取决于电力系统的电源能力和系统中各个元件的短路电流限制。

它是电力系统设计和运行中的重要参数,用于评估系统的短路能力和保护设备的选型。

短路容量的单位通常为安培(A),表示电流的强度。

为了确保电力系统的安全
和可靠运行,短路容量需要在设计和规划阶段进行充分考虑,并在实际运行中进行监测和维护,以防止短路故障对电力设备和系统造成严重损坏。

短路容量计算

短路容量计算

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, , , ,, kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)因为s=*u*i 所以ijz (ka)(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (k c-1)2 (ka)其中kc冲击系数,取所以ic =冲击电流峰值: ic =* id*kc= id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取这时:冲击电流有效值ic =*id(ka)冲击电流峰值: ic = id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到例如:区域变电所变压器的电一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4.简化算法【1】系统电抗的计算系统电抗,百兆为一。

短路容量文档

短路容量文档

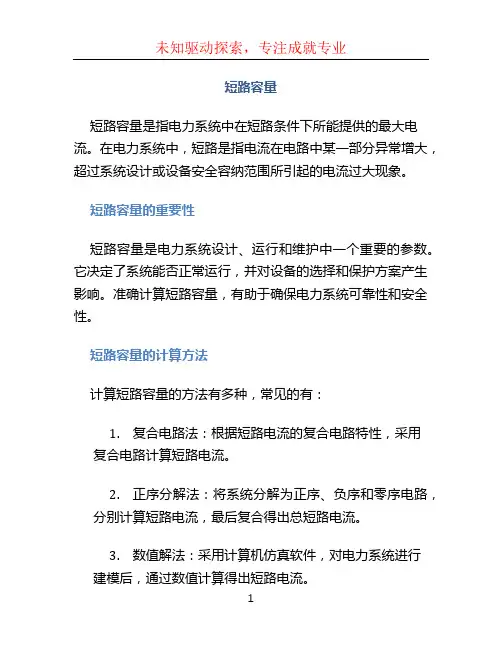

短路容量短路容量是指电力系统中在短路条件下所能提供的最大电流。

在电力系统中,短路是指电流在电路中某一部分异常增大,超过系统设计或设备安全容纳范围所引起的电流过大现象。

短路容量的重要性短路容量是电力系统设计、运行和维护中一个重要的参数。

它决定了系统能否正常运行,并对设备的选择和保护方案产生影响。

准确计算短路容量,有助于确保电力系统可靠性和安全性。

短路容量的计算方法计算短路容量的方法有多种,常见的有:1.复合电路法:根据短路电流的复合电路特性,采用复合电路计算短路电流。

2.正序分解法:将系统分解为正序、负序和零序电路,分别计算短路电流,最后复合得出总短路电流。

3.数值解法:采用计算机仿真软件,对电力系统进行建模后,通过数值计算得出短路电流。

影响短路容量的因素影响短路容量的因素主要有以下几个:1.系统电压等级:系统电压等级越高,短路容量越大。

2.供电能力:供电能力越强,短路容量越大。

3.线路长度:线路长度越长,短路容量越小。

4.变压器容量:变压器容量越大,短路容量越大。

短路容量与设备保护的关系短路容量与设备保护方案密切相关。

在选取设备保护方案时,需要考虑短路容量,并确保设备能够承受短路电流。

如果短路容量超过设备承受能力,可能会造成设备损坏,甚至引起火灾等严重后果。

为了保护设备,通常会采取以下措施:1.安装熔断器或断路器:熔断器和断路器能够在电流超过设定值时断开电路,起到保护设备的作用。

2.设置过电压保护装置:当系统的电压超过设定值时,过电压保护装置会采取措施,保护设备免受电压过高的损害。

3.使用短路电流限制器:短路电流限制器能够限制电流在设备承受范围内,保护设备免受过大电流的损害。

短路容量的提高方法为了提高短路容量,可以采取以下措施:1.增加供电能力:提高供电能力可以增加短路容量。

2.增加系统电压等级:提高系统电压等级可以增加短路容量。

3.优化设备布局:合理布置设备,减少线路长度,可以增加短路容量。

4.使用高容量变压器:选择合适的变压器容量,可以增加短路容量。

短路容量计算

短路容量计算

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)3710.56.30.4因为s=1.73*u*i 所以ijz (ka)1.565.59.16144(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (kc-1)2 (ka)其中kc冲击系数,取1.8所以ic =1.52id冲击电流峰值: ic =1.41* id*kc=2.55 id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取1.3这时:冲击电流有效值ic =1.09*id(ka)冲击电流峰值: ic =1.84 id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4.简化算法【1】系统电抗的计算系统电抗,百兆为一。

短路容量计算

短路容量计算

短路电流速算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ(KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4.简化算法【1】系统电抗的计算系统电抗,百兆为一。

系统短路容量的符号

系统短路容量的符号

系统短路容量的符号系统短路容量指的是电力系统在短路状态下能够提供的最大电流,是衡量电力系统安全运行的重要参数之一。

它通常用于评估各种电气设备在短路状态下的工作能力,以及确定电力系统的保护装置和故障电流限制器的设定数值。

为了正确计算系统短路容量,需要考虑以下几个关键因素:1. 短路发生位置:短路容量的计算与短路发生的位置有关。

通常将电力系统分为不同的区域或选择故障点,并结合系统拓扑结构和电源位置进行计算。

2. 短路类型:短路类型可分为三相短路和单相接地短路。

对于三相短路,通常以对称短路电流进行计算,而对于单相接地短路,则需要考虑传递的故障电流路径。

3. 参考电压等级:电力系统通常按照不同的电压等级划分,例如110 kV、220 kV、500 kV等。

短路容量的计算需要确定所考虑的电压等级,并与不同电压等级的设备参数进行匹配。

4. 设备参数:各种电气设备的参数是计算系统短路容量的重要依据。

这些参数包括但不限于设备额定电流、阻抗特性、故障持续时间等。

这些参数通常由设备制造商提供,并根据实际情况进行调整。

5. 电源特性:系统短路容量还与电源特性有关,如电源电压、电源阻抗等。

这些参数通常由电力公司提供,并结合实际情况进行调整。

计算系统短路容量的常见方法包括解析法、模拟法和数值法等。

解析法是最常用的方法之一,它基于电力系统的等效电路模型,通过计算各个节点和支路上的电压、电流以及阻抗来推导短路电流。

在解析法中,常用的计算工具包括对称分量法、节点分析法和潮流分析法等。

模拟法是通过进行电力系统数字仿真来计算短路容量。

利用电力系统仿真软件,可以根据实际系统拓扑、设备参数和电源特性建立准确的系统模型,并进行综合短路分析。

这种方法可以考虑更加复杂的系统特性,如非线性元件、变压器饱和和发电机暂态响应等。

数值法是一种相对较新的方法,它利用数值计算方法求解短路容量。

这种方法基于有限元法或有限差分法等数值计算技术,将电力系统建模为离散的节点和支路,并通过求解节点电压和支路电流的数值方程来计算短路容量。

短路容量计算

短路容量计算

短路容量计算短路电流速算摘要:介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

原作是多年前发表在《建筑电气》上的。

具体时间和作者已不记得。

本人只是稍作整理供有需要的同行参考。
