变压器短路容量的计算
短路容量计算
【1】系统电抗的计算系统电抗，百兆为一。
容量增减，电抗反比。
100除系统容量例：基准容量100MVA。
当系统容量为100MVA时，系统的电抗为XS*=100/100＝1当系统容量为200MVA时，系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时，系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供。
当不能得到时，可将供电电源出线开关的开断容量作为系统容量。
如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。
则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144。
【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。
例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5，7，4.5 实际上就是变压器短路电抗的％数。
不同电压等级有不同的值。
【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。
例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% 。
额定容量S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV，等于公里数；10KV，取1/3；35KV，取3％。
电缆：按架空线再乘0.2。
例：10KV 6KM架空线。
架空线路电抗X*=6/3=210KV 0.2KM电缆。
电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。
【5】短路容量的计算电抗加定，去除100。
例：已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA。
变压器容量短路电流计算
变压器容量短路电流计算变压器容量短路电流计算是确定变压器在特定负载条件下的能力，以承受短路电流。
短路电流是在电路发生短路故障时流过系统的最大电流值。
计算变压器容量短路电流需要考虑多种因素，包括变压器额定容量、额定电压、电源电压、负载类型等。
首先，我们需要确定变压器的额定容量。
变压器的额定容量是指变压器能够持续供应的最大负载功率。
额定容量通常以千伏安（kVA）为单位表示。
变压器的额定容量可以通过查找变压器的规格表或通过变压器的铭牌上的信息来确定。
其次，我们需要确定变压器的额定电压。
变压器的额定电压是指变压器设计的工作电压，通常为低压和高压两个数值。
额定电压可以在变压器铭牌上找到。
然后，我们需要确定电源电压。
电源电压是指变压器接收电能的电源的电压。
电源电压通常由电网或发电机系统提供，并且有额定电压。
最后，我们需要确定负载类型。
负载类型可以是电阻性负载、电感性负载或电容性负载。
电阻性负载的短路电流达到最大，而电感性负载的短路电流最小。
计算变压器容量短路电流的一种简单方法是应用等效电路法。
这种方法通过将变压器和负载等效为电阻、电感和电容等元件，然后进行计算。
这种方法的计算比较复杂，需要使用数学和电路理论知识，不在本回答中详细阐述。
总结起来，变压器容量短路电流的计算是确定变压器在特定负载条件下的能力，以承受短路电流。
计算需要考虑多种因素，包括变压器额定容量、额定电压、电源电压、负载类型等。
计算方法可以是应用等效电路法，但比较复杂，需要使用数学和电路理论知识。
变压器短路容量-短路电流计算公式-短路冲击电流的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
变压器的短路电流计算方法
变压器的短路电流计算有多个方法很多手册中都有讲到，工业与民用配电设计手册第三版中有详细的说明，这里就不在赘述，大家自己看书去，还有短路电流计算的软件，也很方便，很多地方也有下载的，自己找吧。
这里要说的是简单的经验公式，可以快速的计算出短路电流的大小，供大家参考，非我版权，呵呵380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流ASe：变压器容量KVA3。
峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。
Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
变压器短路容量-短路电流计算公式-短路冲击电流的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
变压器的短路电流计算方法
变压器短路容量-短路电流估计公式-短路冲打电流的估计之阳早格格创做一.概括供电搜集中爆收短路时,很大的短路电流会使电器设备过热或者受电能源效率而受到益坏,共时使搜集内的电压大大落矮,果而益害了搜集内用电设备的平常处事.为了与消或者减少短路的成果,便需要估计短路电流,以精确天采用电器设备、安排继电呵护战采用节造短路电流的元件.二.估计条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能保护稳定.即估计阻抗比系统阻抗要大得多.简曲确定: 对付于3~35KV级电网中短路电流的估计,不妨认为110KV及以上的系统的容量为无限.只消估计35KV及以下搜集元件的阻抗. 2.正在估计下压电器中的短路电流时,只需思量收电机、变压器、电抗器的电抗,而忽略其电阻;对付于架空线战电缆,惟有当其电阻大于电抗1/3时才需计进电阻,普遍也只计电抗而忽略电阻. 3. 短路电流估计公式或者估计图表,皆以三相短路为估计条件.果为单相短路或者二相短路时的短路电流皆小于三相短路电流.不妨分断三相短路电流的电器,一定不妨分断单相短路电流或者二相短路电流.三.简化估计法纵然设定了一些假设条件,要精确估计短路电流仍旧格中艰易,对付于普遍用户也不需要.一些安排脚册提供了简化估计的图表.省去了估计的贫苦.用起去比较便当.但是假如脚边一时不安排脚册怎么办?底下介绍一种“心诀式”的估计要领,只消记牢7句心诀,便可掌握短路电流估计要领.正在介绍简化估计法之前必须先相识一些基原观念. 1.主要参数Sd三相短路容量(MV A)简称短路容量校核启闭分断容量Id三相短路电流周期分量灵验值(KA)简称短路电流校核启闭分断电流战热宁静IC三相短路第一周期齐电流灵验值(KA) 简称冲打电流灵验值校核动宁静ic三相短路第一周期齐电流峰值(KA) 简称冲打电流峰值校核动宁静x电抗(W)其中系统短路容量Sd战估计面电抗x 是闭键. 2.标么值估计时选定一个基准容量(Sjz)战基准电压(Ujz).将短路估计中各个参数皆转移为战该参数的基准量的比值(相对付于基准量的比值),称为标么值(那是短路电流估计最特别的场合,脚段是要简化估计).(1)基准基准容量Sjz =100 MV A基准电压UJZ确定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上二项,各级电压的基准电流即可估计出,例: UJZ (KV)3710.56.30.4果为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值估计容量标么值S* =S/SJZ.比圆:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ 3无限大容量系统三相短路电流估计公式短路电流标么值: I*d =1/x* (总电抗标么值的倒数).短路电流灵验值: Id= IJZ* I*d=IJZ/ x*(KA)冲打电流灵验值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲打系数,与1.8所以IC =1.52Id冲打电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲打系数KC ,与1.3那时:冲打电流灵验值IC =1.09*Id(KA)冲打电流峰值: ic =1.84 Id(KA)掌握了以上知识,便能举止短路电流估计了.公式已几,又简朴.但是问题正在于短路面的总电抗怎么样得到?比圆:天区变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种要领是查有闭安排脚册,从中不妨找到时常使用变压器、输电线路及电抗器的电抗标么值.供得总电抗后,再用公式估计短路电流; 安排脚册中另有一些图表,不妨曲交查出短路电流.底下介绍一种“心诀式”的估计要领,只消记牢7句心诀,便可掌握短路电流估计要领.4．简化算法【1】系统电抗的估计系统电抗，百兆为一.容量删减，电抗反比.100除系统容量例：基准容量100MV A.当系统容量为100MV A 时，系统的电抗为XS*=100/100＝1当系统容量为200MV A时，系统的电抗为XS*=100/200＝0.5当系统容量为无贫大时，系统的电抗为XS*=100/∞＝0系统容量单位：MV A系统容量应由当天供电部分提供.当不克不迭得到时，可将供电电源出线启闭的启断容量动做系统容量.如已知供电部分出线启闭为W-V AC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MV A, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的估计110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KV A变压器的电抗X*=7/3.2=2.1875一台10KV 1600KV A变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MV A那里的系数10.5，7，4.5本质上便是变压器短路电抗的％数.分歧电压等第有分歧的值.【3】电抗器电抗的估计电抗器的额定电抗除额定容量再挨九合.例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% .额定容量S=1.73*6*0.3=3.12 MV A. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MV A【4】架空线路及电缆电抗的估计架空线：6KV，等于公里数；10KV，与1/3；35KV，与3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.那里做了简化，本质上架空线路及电缆的电抗战其截里有闭，截里越大电抗越小.【5】短路容量的估计电抗加定，去除100.例：已知短路面前各元件电抗标么值之战为X*∑=2, 则短路面的短路容量Sd=100/2=50 MV A.短路容量单位：MV A【6】短路电流的估计6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗.0.4KV，150除电抗例：已知一短路面前各元件电抗标么值之战为X*∑=2, 短路面电压等第为6KV,则短路面的短路电流Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲打电流的估计1000KV A及以下变压器二次侧短路时：冲打电流灵验值Ic=Id, 冲打电流峰值ic=1.8Id1000KV A以上变压器二次侧短路时：冲打电流灵验值Ic=1.5Id, 冲打电流峰值ic=2.5Id例：已知短路面{1600KV A变压器二次侧}的短路电流Id=4.6KA，则该面冲打电流灵验值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲打电流峰值ic=2.5Id=2.5*406=11.5KA.可睹短路电流估计的闭键是算出短路面前的总电抗{标么值}.但是一定要包罗系统电抗.欢迎转载,疑息去自维库电子商场网（）。
短路比scr公式
短路比scr公式短路比scr公式简介•短路比（Short Circuit Ratio，SCR）是电力系统中评估设备可靠性和安全性的重要参数。
•SCR公式是一种用于计算SCR的数学公式。
SCR的意义•SCR是衡量电力系统设备故障后应对和承受能力的重要指标。
•较低的SCR值表示系统对故障响应更灵敏，对电力质量问题具有更好的抵抗能力。
SCR公式的作用•SCR公式通过计算一个系统的供电变压器的额定短路容量和设备不对称因素的比值，来评估系统抵抗异常电流冲击的能力。
SCR公式的组成•SCR公式由以下几个关键参数组成：–变压器额定容量（MVA）–变压器的额定短路电压（kV）–变压器高压侧短路阻抗（pu）–变压器高压侧额定电压（kV）–设备侧系统短路电流（kA）SCR公式的计算步骤1.计算变压器的额定短路容量数据（MVA）：SCR_capacity = MVA× √3 / 10002.根据变压器的额定短路电压（kV），计算变压器高压侧短路阻抗（pu）：SCR_impedance = √3 × 100 / （kV ×SCR_capacity）3.根据变压器高压侧额定电压（kV），计算设备侧系统短路电流（kA）：SCR_current = SCR_impedance × 设备侧电压/ √3短路比的判断标准•根据SCR公式计算出的SCR值，可以按照以下标准进行判断：–SCR < 2：系统短路能力较差，应进行改进。
– 2 ≤ SCR ≤ 3：系统短路能力一般，对一般电力负荷可满足要求。
–SCR > 3：系统短路能力较好，对电力负荷具有很好的抵抗能力。
结论•SCR公式是评估电力系统抵御短路电流冲击能力的重要工具。
•正确计算SCR值并按照标准进行判断，可以帮助优化电力系统，提高系统的可靠性和安全性。
示例短路比的意义•在电力系统中，短路电流是一种常见的故障情况，它可能对设备和系统产生严重的影响。
短路容量计算
短路容量计算短路电流速算摘要:介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
原作是多年前发表在《建筑电气》上的。
具体时间和作者已不记得。
本人只是稍作整理供有需要的同行参考。
关键词:短路电流计算方法口诀一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *?1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4(简化算法【1】系统电抗的计算系统电抗，百兆为一。
变压器容量短路电流计算
变压器容量短路电流计算
1.变压器容量计算
变压器容量计算是确定一台变压器最大能够容纳的负载容量的计算方法，其基本计算原理是：根据变压器的结构及技术要求确定变压器的容量
大小，通常要求变压器在负载范围内输出电压为5%以内，过载能力应大
于110%，短路能力应大于150%。
传统的变压器容量计算，一般是根据变压器的售电量和负载电压计算
出其容量，即
对于电力变压器，在确定容量大小时，还须考虑初功率损失（由于铁
芯有铁损）、负载损失及变压器其他损失，以确保它能够为负载提供足够
的电能，并保持变压器的正常工作。
最终容量=初始额定容量X增大系数
Kf
2.短路计算
当变压器在短路状态下工作时，由于变压器的支路中，电流突然增加，从而引起变压器的内部热量大量增加，使绝缘物质老化加快，或产生火花
等有损绝缘物质及铁芯的情况，因此，短路容量是变压器的一项重要性能
指标。
为了确定变压器的短路容量，通常需要求解变压器的最小耐受短路
容量（MVA）
其中，最小耐受短路容量MVA＝XN×KN
其中，XN为变压器的额定容量，KN为系数，通常KN为1.3。
变压器的短路电流计算方法
变压器的短路电流计算方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]变380V低压侧短路电流计算：＝6％时 Ik＝25*Se＝4％时 Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流 ASe：变压器容量 KVA3。
峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。
Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3因为S=*U*I 所以 IJZ (KA)44(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取所以IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了。
短路容量计算(6kV)
6kV系统的保护整定值基准值取值：Sj=100MVA，按照厂用变来整定：厂用变压器容量为400kVA电抗标幺值为：*%1004.091001000.410.225jdkeSUXS==⨯=（本公式为电力工程电气设计手册P121），由变压器厂家提供的阻抗电压百分值Uk%=4.09，阻抗电压百分值与变压器短路电压百分值相等，即Ud%=4.09。
6kV对应短路电流为：maxI=4.5/10.225=0.44kA一、。
项目二期6kV系统的保护整定值如下：1、1#进线（106AH）设置光纤差动、过电流保护，零序过电流。
（电流互感器电流800/5A）（1）光纤差动保护, 保护采用的是南瑞继保RSC-9613CS按躲开外部故障时的最大不平衡电流，1）差动最小动作电流为0.3Ie（Ie-发电机额定电流，一次侧为721.7A,二次侧为4.51A）。
2）最小制动电流为0.8Ie（Ie-发电机额定电流，一次侧为721.7A,二次侧为4.51A）。
3）比率制动系数取0. 5；主机方式控制字：0（从机方式）。
（2）过电流保护，发电机额定电流：Ie=721.7A按避开开尖峰电流：取Idz.j=7.5A,暂定动作时限t=0.8S 。
（3）零序过电流（钢铁企业手册上册P782）（钢铁企业手册上册P730）取Idz1=0.6A,时限t=1 S ，报警。
2、厂用变压器（102AH ）设置速断、过电流保护、过负荷。
（电流互感器电流100/5A ）（1）电流速断保护，保护采用的是南瑞继保RSC-9621CS按避开相邻元件末端的最大三相短路电流，取Idz.j=27A,动作时限t=0 S 。
（2）过电流保护，Ieb=38.49A.max .938.211.21()7.41()0.95160fh dz j k jx f i I I K K A A K K ==⨯⨯=⨯.max 1.3721.7938.21()fh I A =⨯=max .4401.21()2026.4()dz j k jx iI I K K K A A ==⨯⨯=695 2.8495 2.84 1.36()0.268()2200622006 1.3c S X I Ue X A A S X ++===++1620.268()0.536()dz K C I K I X A A ===按避开开尖峰电流：取Idz.j=7.3A,动作时限t=0.5S ，动作与报警；（3）过负荷保护动作电流：取Idz.j=2.2A,动作于报警，时限t=9S 发信。
变压器短路容量
变压器短路容量变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算较特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
变压器的计算公式
一、按变压器的效率最高时的负荷率βM来计算变压器容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S=Pjs/βb×cosφ2(KVA) (1)式中Pjs——建筑物的有功计算负荷KW;cosφ2——补偿后的平均功率因数，不小于0.9;βb——变压器的负荷率。
因此，变压器容量的最终确定就在于选定变压器的负荷率βb。
我们知道，当变压器的负荷率为：βb=βM=Po/PKH (2) 时效率最高式中Po——变压器的空载损耗;PKH——变压器的短路损耗。
然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。
表国产SGL型电力变压器最佳负荷率βm容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比α2：2.62 2.69 3.13 3.20 3.28 3.37最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5技术文章选择变压器容量的简便方法:我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。
这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。
如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。
因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。
高频变压器变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。
配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。
如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。
对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器容量。
变压器的短路电流计算方法
之巴公井开创作变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件。
二.计算条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有需要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W) 其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特此外地方,目的是要简化计算). (1)基准基准容量 Sjz =100 MVA 基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为S=1.73*U*I 所以 IJZ (KA)1.565.59.16144 (2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2. 电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ 3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA) 冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8 所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA) 当1000KVA 及以下变压器二次侧短路时,冲击系数KC ,取1.3 这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA) 掌握了以上知识,就能进行短路电流计算了。
变压器短路容量短路电流计算
变压器短路容量短路电流计算变压器是电力系统中常用的电力设备，用于改变交流电压的大小。
当变压器发生短路时，会产生巨大的电流，这可能会给电力系统带来严重的损坏甚至危险。
因此，对变压器的短路容量和短路电流进行计算和分析是非常重要的。
下面将对变压器短路容量和短路电流的计算方法进行详细介绍。
一、变压器短路容量的计算方法1.按照电源的类型和短路电流的计算方法，可以将变压器的短路容量分为两种情况进行计算：(1)当变压器处于较高电压侧短路时，由于变压器的变比关系，较低电压侧的短路容量可以推算得到。
(2)当变压器处于较低电压侧短路时，较高电压侧的短路容量可以通过变压器的短路电压和额定容量来计算。
2.变压器短路容量的计算公式如下：(1)较低电压侧短路容量计算公式：Ssc=Lsc/Isca其中，Ssc表示变压器较低电压侧的短路容量；Lsc表示变压器较高电压侧的短路容量；Isca表示较高电压侧短路电流。
(2)较高电压侧短路容量计算公式：Ssc=Lsc*Usca^2/Usca^2其中，Ssc表示变压器较高电压侧的短路容量；Lsc表示变压器较低电压侧的短路容量；Usca表示变压器短路电压。
3.变压器的短路容量主要由变压器的绕组参数和耐短路能力决定，其中绕组参数主要包括绕组电阻和短路电压。
当变压器的绕组电阻和短路电压越大时，变压器的短路容量也会相应增加。
二、变压器短路电流的计算方法1.变压器的短路电流是指在变压器短路状态下的电路中的最大电流值。
短路电流的大小直接关系到变压器的耐短路能力和系统的安全运行，因此需要准确计算。
2.变压器的短路电流计算方法通常分为两种情况：(1)对于联接网侧电源短路电流计算，可以使用等效电路和等效电压法进行计算。
(2)对于变压器低压侧短路电流计算，可以使用等效电路和等效电压法进行计算。
3.变压器短路电流的计算公式如下：(1)联接网侧电源短路电流计算公式：Isc=k*Usn/（（Zsn^2+Zlk^2）^0.5）其中，Isc表示变压器短路电流；k表示变压器的变比；Usn表示变压器的额定电压；Zsn表示变压器的短路电阻；Zlk表示变压器的短路电抗。
变压器短路电流计算
这本身就不是一个简单的事！ 你既然用到短路电流了，就肯定不是初中阶段的计算了吧 所以 你就不用找省劲的法子了当然 你也可以找个计算软件嘛 就不用自己计算了供电网络中发生短路时 ,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时 使网络内的电压大大降低 ,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后 果,就需要计算短路电流 ,以正确地选择电器设备、 设计继电保护和选用限制短路电流的元件 二.计算条件1. 假设系统有无限大的容量 .用户处短路后 ,系统母线电压能维持不变 .即计算阻抗比系统阻抗 要大得多 .具体规定 : 对于 3~35KV 级电网中短路电流的计算 ,可以认为 110KV 及以上的系统的容量为 无限大 .只要计算 35KV 及以下网络元件的阻抗 . 2. 在计算高压电器中的短路电流时 ,只需考虑发电机、变压器、电抗器的电抗 ,而忽略其电阻 对于架空线和电缆 ,只有当其电阻大于电抗 1/3 时才需计入电阻 ,一般也只计电抗而忽略电阻3. 短路电流计算公式或计算图表 ,都以三相短路为计算条件 短路电流都小于三相短路电流 .能够分断三相短路电流的电器 二相短路电流 .三.简化计算法即使设定了一些假设条件 ,要正确计算短路电流还是十分困难,对于一般用户也没有必要 . 些设计手册提供了简化计算的图表.省去了计算的麻烦 .用起来比较方便 .但要是手边一时没 有设计手册怎么办 ?下面介绍一种 “口诀式 ”的计算方法 ,只要记牢 7 句口诀 ,就可掌握短路电流计算方法 . 在介绍简化计算法之前必须先了解一些基本概念1. 主要参数Sd 三相短路容量 (MVA) 简称短路容量校核开关分断容量Id 三相短路电流周期分量有效值 (KA) 简称短路电流校核开关分断电流和热稳定IC 三相短路第一周期全电流有效值 (KA) 简称冲击电流有效值校核动稳定 ic 三相短路第一周期全电流峰值 (KA) 简称冲击电流峰值校核动稳定x 电抗(Q) 其中系统短路容量 Sd 和计算点电抗x 是关键..因为单相短路或二相短路时的 ,一定能够分断单相短路电流或计算时选定一个基准容量(Sjz)和基准电压(Ujz)•将短路计算中各个参数都转化为和该参数的基准量的比值 (相对于基准量的比值 ),称为标么值 (这是短路电流计算最特别的地方,目的是要简化计算)•(1)基准基准容量 Sjz =100 MV A基准电压 UJZ 规定为 8 级• 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项，各级电压的基准电流即可计算出，例：UJZ (KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当 10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3 无限大容量系统三相短路电流计算公式短路电流标么值 : I*d = 1/x* ( 总电抗标么值的倒数 ).短路电流有效值 : Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值：IC = Id * V1+2 (KQ2 (KA)其中KC冲击系数，取1.8所以 IC =1.52Id冲击电流峰值 : ic =1.41* Id*KC=2.55 Id (KA)当 1000KVA 及以下变压器二次侧短路时 ,冲击系数 KC ,取1.3 这时:冲击电流有效值 IC=1.09*Id(KA) 冲击电流峰值 : ic =1.84 Id(KA)掌握了以上知识 , 就能进行短路电流计算了 .公式不多 ,又简单 . 但问题在于短路点的总电抗如何得到 ?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等 .一种方法是查有关设计手册 ,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后 ,再用以上公式计算短路电流 ; 设计手册中还有一些图表 ,可以直接查出短路电流 .下面介绍一种“口诀式”的计算方法 ,只要记牢 7 句口诀 ,就可掌握短路电流计算方法 .【1】系统电抗的计算系统电抗，百兆为一。
变压器的短路电流计算方法
变压器的短路电流计算有多个方法很多手册中都有讲到，工业与民用配电设计手册第三版中有详细的说明，这里就不在赘述，大家自己看书去，还有短路电流计算的软件，也很方便，很多地方也有下载的，自己找吧。
这里要说的是简单的经验公式，可以快速的计算出短路电流的大小，供大家参考，非我版权，呵呵380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流ASe：变压器容量KVA3。
峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。
Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
变压器的短路电流计算方法
变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流ASe：变压器容量KVA3。
峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。
Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器短路容量的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算
一.概述
供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件
1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

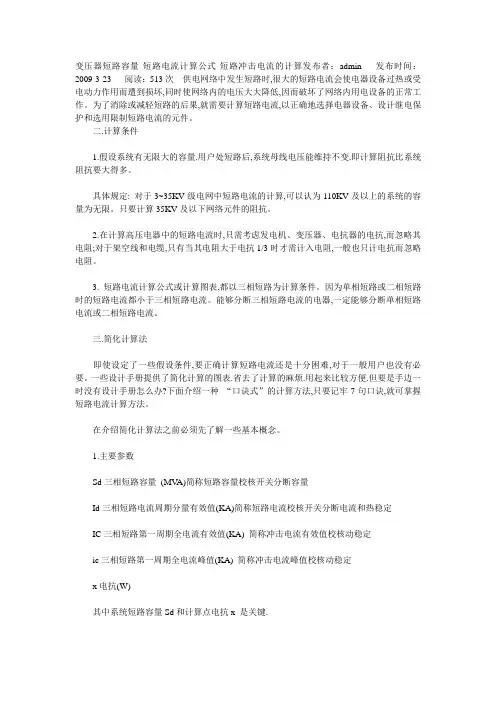

三.简化计算法
即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数
Sd三相短路容量 (MVA)简称短路容量校核开关分断容量
Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定
ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定
x电抗(W)
其中系统短路容量Sd和计算点电抗x 是关键.
2.标么值
计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).
(1)基准
基准容量 Sjz =100 MVA
基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4,
0.23 KV
有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV) 37 10.5 6.3 0.4
因为S=1.73*U*I 所以 IJZ (KA)1.565.59.16144
(2)标么值计算
容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量
S* = 200/100=2.
电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ
3无限大容量系统三相短路电流计算公式
短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).
短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)
冲击电流有效值: IC = Id *?1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8
所以IC =1.52Id
冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)
当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3
这时:冲击电流有效值IC =1.09*Id(KA)
冲击电流峰值: ic =1.84 Id(KA)
掌握了以上知识,就能进行短路电流计算了。
公式不多,又简单.但问题在于短
路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等。
一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的
电抗标么值.求得总电抗后,再用公式计算短路电流; 设计手册中还有一些图表,可
以直接查出短路电流。
下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流
计算方法。
4(简化算法

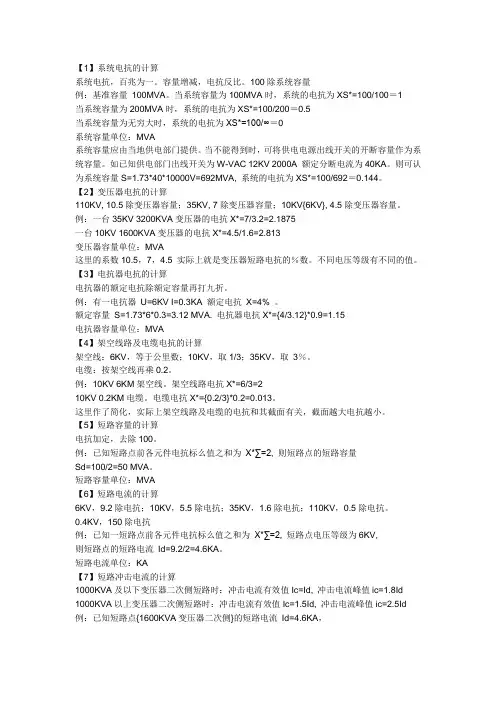

【1】系统电抗的计算
系统电抗，百兆为一。
容量增减，电抗反比。
100除系统容量
例:基准容量 100MVA。
当系统容量为100MVA时，系统的电抗为XS*=100/100,1 当系统容量为200MVA时，系统的电抗为XS*=100/200,0.5
当系统容量为无穷大时，系统的电抗为XS*=100/?,0
系统容量单位:MVA
系统容量应由当地供电部门提供。
当不能得到时，可将供电电源出线开关的开断容量
作为系统容量。
如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。
则可认为系统容量S=1.73*40*10000V=692MVA,
系统的电抗为XS*=100/692,0.144。
【2】变压器电抗的计算
110KV, 10.5除变压器容量;35KV, 7除变压器容量;10KV{6KV}, 4.5除变压器容量。
例:一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875
一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813
变压器容量单位:MVA
这里的系数10.5，7，4.5实际上就是变压器短路电抗的,数。
不同电压等级有不同的值。
【3】电抗器电抗的计算
电抗器的额定电抗除额定容量再打九折。
例:有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% 。
额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15 电抗器容量单位:MVA
【4】架空线路及电缆电抗的计算
架空线:6KV，等于公里数;10KV，取1/3;35KV，取 3,0
电缆:按架空线再乘0.2。
例:10KV 6KM架空线。
架空线路电抗X*=6/3=2
10KV 0.2KM电缆。
电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。
【5】短路容量的计算
电抗加定，去除100。
例:已知短路点前各元件电抗标么值之和为 X*?=2, 则短路点的短路容量
Sd=100/2=50 MVA。
短路容量单位:MVA
【6】短路电流的计算
6KV，9.2除电抗;10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电
抗。
0.4KV，150除电抗
例:已知一短路点前各元件电抗标么值之和为 X*?=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA。
短路电流单位:KA
【7】短路冲击电流的计算
1000KVA及以下变压器二次侧短路时:冲击电流有效值Ic=Id, 冲击电流峰值
ic=1.8Id
1000KVA以上变压器二次侧短路时:冲击电流有效值Ic=1.5Id, 冲击电流峰值
ic=2.5Id
例:已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA，
则该点冲击电流有效值Ic=1.5Id,,1.5*4.6,7.36KA,冲击电流峰值
ic=2.5Id=2.5*406=11.5KA。
可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系
统电抗。
