通风系统分类与组成

排风机
排风罩 工艺设备
机械全面送风 机械全面排风
送风口
风道
空气处理室
风机
用轴流风机全面排风
轴流风机
排风口
用离心式风机全面排风
排风机
机械全面送排风
送风口
空气处理室
送风机
排风口
排风机
风管 风口 风阀 风机 其它
通风系统的组成 矩形风管、圆形风管 送风口、排风口 调节阀、防火阀、止回阀 离心式风机、轴流式风机、混流式风机 静压箱、过滤器、除尘器

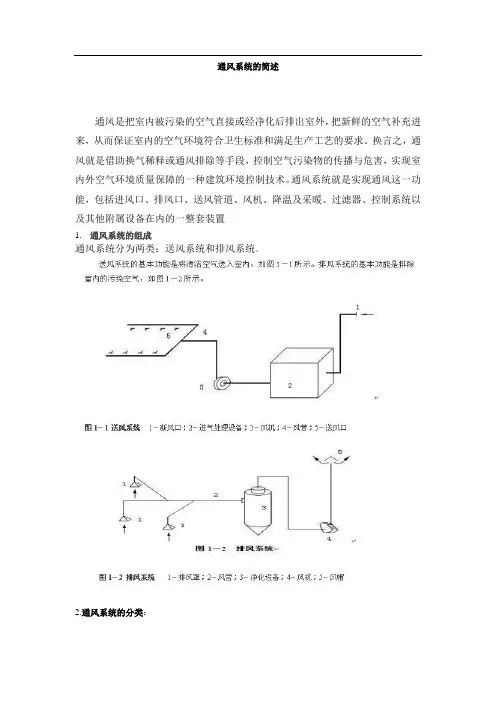

第5节 通风系统的分类与组成
通风： 就是利用换气的方法，向某一房间或空间输送新鲜空气（ 送 风），将室内被污染的空气直接或经处理后排到室外（ 排 风），从而维持室内环境符合卫生标准，满足人们生活或生 产的需要。

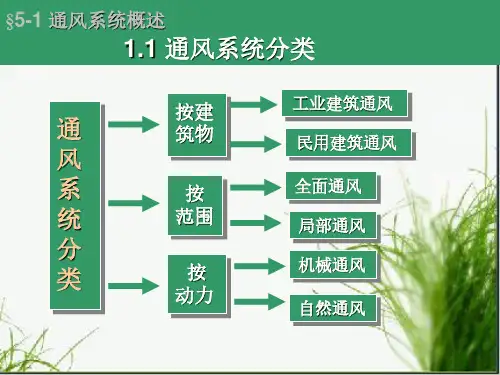

通风类型
自然通风 机械通风
自然通风系统
利用建筑物内设置的 门、窗、无动力通风器进行通风换气 ，是一种 既经济又有效地措施。
壁式轴流风机
DWT-2型离心式屋顶风机
DWT-I型轴流式屋顶风机
DWT-3型离心式屋顶风机
无动力屋顶风机
离心式屋顶风机
铝制离心式屋顶排风机
4) 其它常见的建筑用风机
? 高温消防排烟风机：高温消防排烟 风机在正常情况下可用于日常的通风 换气。遭遇火险时，抽排室内高温烟 气，增强室内空气流通。具有耐高温 的特点。适用于高层建筑、烘箱、车 库、隧道、地铁、地下商场等场合的 通风换气和消防排烟。
d)
d)
空气分布器，多用于局部送风 系统。
a)单层百叶送风口 b)双层百叶送风口 条缝形送风口
插板式风口
（4）室内排风口
室内排风口的作用是将室内污浊空气排入排风管道。 排风口种
类较少，通常做成单层百叶 。
风阀
1) 调节阀：调节风量、打开或关断风系统： 蝶阀 对开多叶调节阀 三通调节阀
2) 防火阀：当火灾发生时，切断气流通路，防止火 势沿风管蔓延
风管
（1）形状
圆形
风道阻力小、消耗 材料少，但占据空间多，布置时 难以与 建筑结构配合，常用于高速送风系统。
矩形 风道制作简单、能充分利用建筑空间、 容易与建筑结构相
配合，但材料消耗多，阻力大。 （2）材料
镀锌薄钢板 可防腐蚀、易于加工制作、能承受较高温度。
玻璃钢
强度高、耐腐蚀、重量轻，用作输送含腐蚀性气体及大量蒸汽 的通风系统。
挡板式
式袋
喷淋塔
旋风式
聚氯乙烯 塑料板
铝板 复合玻纤板
砖、混凝土
耐腐蚀性好，弹性较好，热稳定性较差。 有良好的塑性、耐酸性较强，但易被盐酸和碱类腐蚀。 不再需要额外的保温，防火性能较好，安装方便。 节省钢材，经久耐用，阻力大，但易漏风，应做好密封。
（3）布置
风道布置应与建筑、生产工艺密切配合，尽量短、顺、直；
风道上要设置必须的调节和测量装置，其位置应在便于操作和观测的地方；
3) 止回阀：防止风机停止后气流倒转
闸板阀 止回阀
蝶阀 防火阀
对开多叶调节阀
防火阀
? 安装在通风、空调调节系统的送、回风管道上 ,平时呈常开状态 ,阀体中 的温度熔断器带动阀体连动， 火灾时当管道内烟气温度达到 70℃时熔 断关闭，起隔烟阻火作用 .
防火阀
风机
1) 离心风机
用于低压或高压送风系统 ，特别是低噪音和高风压的系统。（ 家庭类 如鼓风机、抽油烟机）
? 排烟柜式风机
静压箱
静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动 的一种必要的配件，它可 使送风效果更加理想。
空气处理设备
金属网格过滤器
布袋式过滤器
除尘设备
? 为防止大气污染， 排风系统 在将空气排出大气前，应根据实际 情况进行净化处理， 使粉尘与空气分离 ，进行这种处理过程的 设备称为除尘设备 。
适用于对室内空气的温度、湿度、洁净度、气流速度等参数无严格 要求的场所。
风压作用下的自然通风
热压作用下的自然通风
机械通风系统
机械通风是依靠风机产生的风压强制室内外空气流动 进行换气的通风方式。 按通风系统的作用范围不同，通风系统可分为
局部通风 全面通风
机械局部送风
机械局部排风
净化装置
室外进风口的位置应符合下列要求：
直接设在室外空气较清洁的地点； 尽量开在背 阴面（北面）（夏季温度低）。 在排风口上
风侧；进风口的下缘距室外地坪不宜小于 2m ，
屋顶上 1m.墙上设百叶窗，屋顶上设置成百 叶风塔
伞形风帽 常在屋Leabharlann Baidu， 1m 以上百叶风塔形，且加风帽。若侧墙形：加百叶风口
锥形风帽
配有防虫网的室外进风口
离心式风机
2) 轴流风机（局部通 风机）
? 占地面积小、便于维修、相对便宜、 风压较低、风量较大，多用
于阻力较小(管道短、弯头少）的大风量系统。 （家庭类如电风扇、 排气扇）
轴流式风机
3) 混流风机 ? 集中了离心风机的高压和轴流风机的大风量的特点。
? 屋顶、侧壁排风机：适用于厂房、仓库、高层建筑、实验室、影剧 院、宾馆、医院等场合的局部换气。
输送高温气体的风道应采用热补偿措施。
（4）保温
保温材料主要有聚苯乙烯泡沫塑料、超细玻璃棉、玻璃纤维保温板、聚氨酯泡沫塑料等。 常用的保温结 构由防腐层、保温层、防潮层和保护层组成 。
通风系统的风道（室外）
风道的保温 风道的防腐
风口
（1）室外进风口
塔 式 进 风 口
（2）室外排风口
墙壁式进风口 图3-11 墙壁式屋和屋顶顶式式进进风风装置口
配有防虫网的室外进风口
（3）室内送风口
a)
a)
孔口直接开设在风道上， 依据开孔位置有a)侧向送
b)
风或下向送风。
a) d)
b) 插板式风口，调整送风口处 插板的位置，可调节送风量。
b)
b) d)
c百) 叶式送风口，可以在风道上、 风道末端或墙上安装 ，其中双层 百叶风口可以调节送风方向和出 口气流速度。
? 斜流风机：该系列风机分为单速和双速两种。具有结构紧凑、体积小、 维修方便等优点。可以根据不同的使用场合，采用改变安装角度、改变叶片 数、改变转速、改变机号等方法达到多方面的使用要求。
? 空调通风风机：离心空调风机具有性能适用范围大、噪声低、重量轻、 安装方便、运行可靠的优点。可以与各空调厂的 组合空调机组配套。
