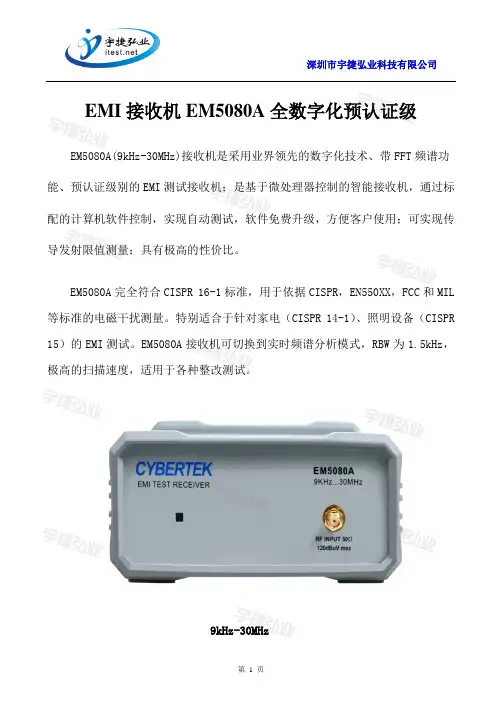

EMI接收机EM5080A全数字化预认证级

EMI接收机EM5080A全数字化预认证级EM5080A(9kHz-30MHz)接收机是采用业界领先的数字化技术、带FFT频谱功能、预认证级别的EMI测试接收机；是基于微处理器控制的智能接收机，通过标配的计算机软件控制，实现自动测试，软件免费升级，方便客户使用；可实现传导发射限值测量；具有极高的性价比。

EM5080A完全符合CISPR 16-1标准，用于依据CISPR，EN550XX，FCC和MIL 等标准的电磁干扰测量。

特别适合于针对家电（CISPR 14-1）、照明设备（CISPR 15）的EMI测试。

EM5080A接收机可切换到实时频谱分析模式，RBW为1.5kHz，极高的扫描速度，适用于各种整改测试。

9kHz-30MHz一、产品特点◆CISPR 16-1-1标准全兼容准峰值检波器低至2Hz PRF(A波段)，B波段低至10Hz◆业界领先的软件无线电技术SDR (Software Defined Radio)构建平台, 高精度高稳定性◆高速高精度AD+FPGA; 全数字DDC变换; 全数字中频滤波器◆全数字峰值、准峰值、CISPR 平均值◆标配频谱分析模式，实时观察结果, 便于工程师快速进行EMI的整改◆免费测试软件，基于Windows平台, 使用方便，用户可自行下载最新软件◆选用近场探头EM5030，在设计调试阶段查找发射源以及泄漏◆选用内置限幅器的人工电源网络EM5040A或共模差模分离的人工电源网络EM5040B, 完成传导发射限值测量和分析二、产品参数频率范围9kHz-30MHz频率分辨率1Hz测量精度<1ppm射频输入50Ω，SMA fem.VSW R 30dB RF att. <1.2 0dB RF att. <2衰减0dB—30dB 测量精度±1.5dB典型最大输入电平(设备无损坏)正选交流电压120dBuV脉冲频率密度+97dBμV/MHz 预选器固定带通滤波器LP-150kHz150kHz-4.05MHz 4.05MHz-12.8MHz 12.8MHz-21.55MHz 21.55MHz-30MHzIF带宽6dB 0.2和9kHz (CISPR 16-1-1) 噪声电平9kHz-150kHz (200Hz BW) <0dBμV(QP)典型<-5dBμV(AV)典型150kHz-30MHz (9kHz BW) <8dBμV(QP)典型<0dBμV(AV)典型检波器峰值、准峰值、CISPR 平均值CISPR 16-1-1标准A波段全兼容准峰值检波器低至2Hz PRF B波段全兼容准峰值检波器低至10Hz PRF测试时间(驻留时间) PK/AV:5-500ms 可调QP:1s-15s可调镜像抑制90dB典型显示单位dBμV dBm 实时FFT频谱分析模式 1.5kHz RBW通信接口USB2.0供电DC12V/1A工作温度0℃～45℃尺寸193*134*58mm 重量1kg三、产品说明前面版：后面版：1.射频输入口：50Ω，SMA female.2.LED灯：电源指示灯，绿色。

EMI测试接收机

1300.5053.12
4.2
E-1
R&S ESL
仪器功能 – 接收机
测量参数
本节介绍设置测量参数所需的所有菜单。包括以下主题和按键说明。有关更改模式的详细信息，请参阅 “测量模式”。 � � � � � � � “初始化配置 - PRESET 键”，第 4.4 页 “在独立频率下运行 - FREQ 键”，第 4.6 页 “电平显示和 RF 输入配置 - AMPT 键”，第 4.9 页 “设置 IF 带宽 - BW 键”，第 4.13 页 “频率扫描 - SWEEP 键”，第 4.18 页 “触发扫描 - TRIG 键”，第 4.26 页 “轨迹的选择和设置 - TRACE 键”，第 4.28 页
打开幅度菜单
� 按“AMPT（幅度）”键。显示幅度菜单。
菜单和软键说明
– 幅度菜单的软键若要显示某个软键的帮助，按“HELP（帮助）”键，然后按要显示其帮助的软键。若要关闭帮助窗口，请按“ESC”键。有关详细信息，请参阅如何“使用帮助系统”一节。
幅度菜单的软键
菜单/命令 RF Atten Manual（手动 RF 衰减） Preamp On/Off（前置放大器 On/Off） 10 dB Min On Off（10 dB 最小 On/Off） Auto Range On Off（自动量程变换 On/Off） Autopreamp On/Off（自动前置放大器 On/Off） Unit（单位） Grid Level（网格电平） Grid Range Log 100 dB（网格范围 – 对数 100 dB） Grid Range Log Manual（网格范围 – 对数/手动） Grid Min Level（网格最小电平）命令

接收机与频谱仪的区别

接收机与频谱分析仪的差异接收机与频谱分析仪的差异——EMC测量设备的选择在EMC测试设备选型时，常遇到这样的问题：ＥＭＩ接收机与频谱仪到底有何不同，为何ＥＭＩ测试要选用接收机？本文依据ＣＩＳＰＲ１６－１（ＧＢ／Ｔ６１１３）和ＧＪＢ１５２，对于接收机的测试原理进行剖析，分析接收机与频谱测试设备的选择提供参考－符合标准的接收机是EMC合格评定测试的唯一选择。

１、接收机和频谱分析仪的原理差异频谱分析仪是当前频谱分析的主要工具，尤其是扫频外差式频谱分析仪是当今频谱仪的主流，应用扫频测量技术，通过扫频信号源得到外差信号进行频域动态分析。

接收机是进行EMC测试的主要工具，以点频法为基础，应用本振调谐的原理测试相应频点的电平值。

接收机的扫描模式应当是以步进点频调谐的方式得到的。

１.１基本原理图根据工作原理，频谱分析仪和接收机可分为模拟式和数字式两大类。

外差式分析是当前使用最为广泛的接收和分析方法。

下面就外差式频谱分析仪与接收机之间的主要差别作一分析。

从原理图上看，频谱仪与接收机类似，但是频谱仪与接收机在以下几方面差别较大：前端预选器；本振信号扫描；中频滤波器；杂散信号和精度。

1.2输入ＲＦ信号的前端处理接收机与频谱仪在输入端对信号进行的处理是不同的。

频谱仪的信号输入端通常有一组较为简单的低通滤波器，而接收机要采用对宽带信号有较强的抗扰能力的预选器。

通常包括一组固定带通滤波器和一组跟踪滤波器，完成对信号的预选。

由于ＲＦ信号的谐波、交调和其它杂散信号的影响，造成频谱仪和接收机测试误差。

相对于频谱仪而言，接收机需要更高的精度，这要求在接收机的前端比普通频谱仪多出一个预选器，提高选择性。

接收机的选择性在ＧＢ／Ｔ６１１３（ＣＩＳＰＲ１６）中有明确规定。

1.3本振信号的调节现在的EMC测量，人们不止要求能手动调谐搜索频率点，也需要快速直观观察ＥＵＴ的频率电平特性。

这就是要求本振信号既能测试规定的频率点，也能够在一定频率范围扫描。

EMI接收机规范的剖析

EMI接收机规范的剖析按定义，任何符合CISPR 16,Part 1要求的设备，都可视为可进行符合性测试的EMI接收机WERNER SCHAEFERHewlett－Packard CompanySanta Rosa，CA大多数的商用EMI标准引用了CISPR Publication 16，Part 1来规范EMI和EMS测试设备。

本文将会讨论最重要的接收机规范，总结预期附加的规范，并且讨论频谱仪用于符合性测试时的一些限制。

正在修订中的CISPR16，part1将技术规范扩展到了1GHz到18GHz。

这也将会在文中讨论到。

CISPR16，Part1目前的版本发布于1993年8月，其中规定了接收机在9KHz 到1GHz的技术规范。

其中包括输入阻抗，检波器特性和中频（IF）带宽形状，同时也规定了测量正弦波和不同重复周期的脉冲信号的幅度精度。

另外，还对接收机的杂散响应，镜像和中频抑制，互调失真以及屏蔽效能有附加的要求。

CISPR16，PART1（08－93）中的接收机规范输入阻抗接收机输入阻抗规定为50Ω，可接受的与正常值的偏离是以VSWR（电压驻波比）的形式给出。

匹配比较好的输入衰减器能够改善接收机的VSWR，因此规范中提出了两种衰减器的设置：0dB和10dB或者更大。

此性能会直接影响EMI测量的总的不确定度。

分辨率带宽在不同的频段测量需要使用不同的分辨率带宽。

一般情况下，通常以带宽（比如3dB带宽）及来描述接收机的中频滤波器性能，其中频率响应是指滤波器的波形因子（比如60dB和3dB带宽比）或者是频响特性必须满足的一个框架（图1）。

CISPR16，PART1中所规定的6dB带宽为：● 200Hz 9KHz至150KHz● 9kHz 150kHz至30MHz● 120kHz 30MHz至1GHz此外，对于每个滤波器，框架通常以相对于滤波器中心频率偏移一定频率值的插入损耗的形式给出。

此框架的规定使中频滤波器的幅度响应特性的定义就更加完整。

几个EMI测量问题的分析与处理

几个EMI测量问题的分析与处理杨显彬【摘要】由于EMI信号的多样性与复杂性,在实际的测量过程中需要根据EMI信号的特点,正确设置相关测量仪器,才能保证测量结果的准确度,否则不仅会导致测量结果的不可靠,还可能损坏测量仪器.在此列举了几个测量过程中所遇到的问题,分析了其对测试结果的影响,并结合相关仪器的工作原理,给出正确处置方法,确保测量结果的准确性和可靠性.%Because of diversity and complexity of EMI signal, it's necessary to correctly set the correlation measurement instruments in the measuring process according to the characteristic of the EMI signal. Otherwise, not only the measurement result is not reliable, but also the measurement instrument may be damaged. Several problems encountered in the measuring process is listed in this paper. Its influences on the test result is analyzed and the correct disposal methods which associate with the working principle of the instrument are given to ensure the measurement accuracy and reliability.【期刊名称】《现代电子技术》【年(卷),期】2012(035)022【总页数】4页(P171-173,176)【关键词】非线性干扰;带宽;峰值检波器;准峰值检波器;平均值检波【作者】杨显彬【作者单位】中国西南电子技术研究所,四川成都 610036【正文语种】中文【中图分类】TN911-34;TM937.30 引言电磁干扰(Electromagnetic Interference，EMI)是指任何能中断、阻碍、降低或限制电气、电子设备有效性能的电磁能量。
