第一章:产品概述及基本技术指标
一:产品概述
天津市宝恒控制阀门有限公司是电动执行器的专业生产厂家,具有设计、制造电动执行器的丰富经验,将我们 的技术服务于用户是公司一贯宗旨。本样本介绍的是DKJ、DKZ系列电动执行器及相关配套的调节阀、蝶阀等。 DKJ系列电动执行器是DDZ电动单元组合仪表系列中执行类单元。它接受调节器、DCS、PLC等上位仪表的控制信 号或操作器的手控信号,自动地操作被控元件,完成系统的调节任务。本系列产品在原有DKJ系列产品的基础上采 用了一些新的电子技术,使本系列产品技术性能及可靠性有了很大的提高。目前该系列产品广泛地应用于电力、钢铁、 建材、化工、石油、环保等生产过程自动控制领域中。

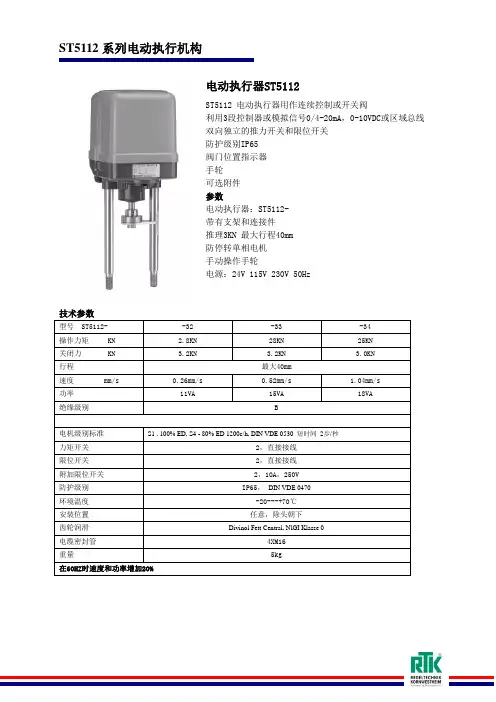

ST5112电动执行机构B4
ST5112 电动执行器用作连续控制或开关阀
利用3段控制器或模拟信号0/4-20mA,0-10VDC或区域总线双向独立的推力开关和限位开关
防护级别IP65
阀门位置指示器
手轮
可选附件
参数
电动执行器:ST5112-
带有支架和连接件
推理3KN 最大行程40mm
防停转单相电机
手动操作手轮
电源:24V 115V 230V 50Hz
功能:
阀杆通过齿轮由防停转电机驱动,阀杆将转动转为轴向位移,如果在阀杆上的力高于预先设定值,通过微开关电机将返回,在运行的每个方向执行器内都有一个力量开关。
当产生一个关闭力前,电机中有一个附加的限位开关使得执行器停在确定位置。
手动操作通过旋转手轮完成,当手轮释放,执行器运行在自动模式,额外的中间位置限位开关(E3,E4),允许执行器在任意位置,这个开关可以用于附加位置,限位开关的调整见图1。
附加选项
位置指示器:执行器位置可以由电位计发出信号或通过一个位置指示器发出标准输出信号
定位器
定位器可以根据输入信号设定执行器行程
实际行程能由一个输出信号到一个DDC
数字定位器有一个附加特点:自动初始化,自调整,自监控(见定位器RE344)
加热
在执行器内部存在冷凝物,为保护电子元件,推荐加热。
尺寸表移去外罩请保持清洁
端子连接
标准ST5112 附件
K1 力矩开关开启方向POT 电位计
K2 力矩开关关闭方向HZ 加热器
E1 限位开关开启位置MU 位置指示器
E2 限位开关关闭位置RE 定位器
E3 限位开关中间位置 C 电容器
E4 限位开关中间位置
加热需要连续电源
见连接图
部件列表。
koso-调节型控制部分说明书(1)
7)接通电源(ON)。
8)逐渐改变输入信号,使输出轴向全关位置(RA:4mA、DA:20mA)动作。如果输出轴向全关位置动作过量,可顺时针方向调整ZERO;如果输出轴向全关位置动作没到位,可逆时针方向调整ZERO。
9)逐渐改变输入信号,使输出轴向全开位置(RA:20mA、DA:4mA)动作。如果输出轴向全开位置动作过量,可逆时针调整SPAN;如果输出轴向全开位置动作没到位,可顺时针调整SPAN。
6) 最小开度限位调整(CUT OPEN/CLOSE)
开向最小开度限位(CUT OPEN)《设定范围80-100%》*最大行程
关向最小开度限位(CUT CLOSE)《设定范围0-20%》*最大行程
开方向,当输入信号加到CUT OPEN位置时,输出轴会上升至开向限位位置。关方向,当输入信号加到CUT CLOSE位置时,输出轴会下降至关向限位位置。
2.1.2指示灯(见图3)
通过指示灯的亮、灭确认工作状态。
1)电源确认灯(POW)
有直流电源供电时,指示灯亮
2)输入信号指示灯(SIG)
加上超过3mA以上的输入信号时指示灯亮。
3)限位动作指示灯(LIMIT OPEN/CLOSE)
输出轴处于OPEN限位位置的OPEN侧时,LIMIT OPEN指示灯亮。
输出轴处于CLOSE限位位置的CLOSE侧时,LIMIT CLOSE指示灯亮。
注意
如果限位位置设置不当,可能造成装置损坏,请确定正确设置了限位位置。
4)输出辅助接点指示灯(AUX OPEN/CLOSE)
输出轴处于AUX OPEN设定位置的OPEN侧时,AUX OPEN指示灯亮。
输出轴处于AUX CLOSE设定位置的CLOSE侧时,AUX CLOSE指示灯亮。
Company_profile
KOSO Control Engineering (Wuxi) Co., Ltd.
19
强大有力的销售Bold 强大有力的销售Bold Sales Force
建材 5%
Building material
麿 6%
冶金 30% 勹署 28% Metallurgy
空分 15% Air Separation 竃笥 14% 石化 32% Petrochemical 墳晒 31% 其他 10% 窮薦 Others 12%
电站 8% 崙剳 9% Power Station
工装自控工程(无锡)有限公司
2011-11-9
KOSO Control Engineering (Wuxi) Co., Ltd.
20
细致周到的服务Thorough 细致周到的服务Thorough Service
CSC (Customer Service Centre) Network
2011-11-9
2
KOSO GROUP
日本工装株式会社 Nihon KOSO Co., Ltd. 本部大楼(Head Office)
2011-11-9
3
KOSO GROUP
控制阀主工厂—福岛工场—苛刻工况控制阀 Main Factory for Severe Service Valve—Fukusima Factory
公 司 介 绍
COMPANY PROFILE
日本工装株式会社 Nihon KOSO Co., Ltd. 工装自控工程(无锡)有限公司
2011-11-9
KOSO Control Engineering (Wuxi) Co., Ltd.
1
日本工装制造范围
2SA3系列电动执行机构样本2024

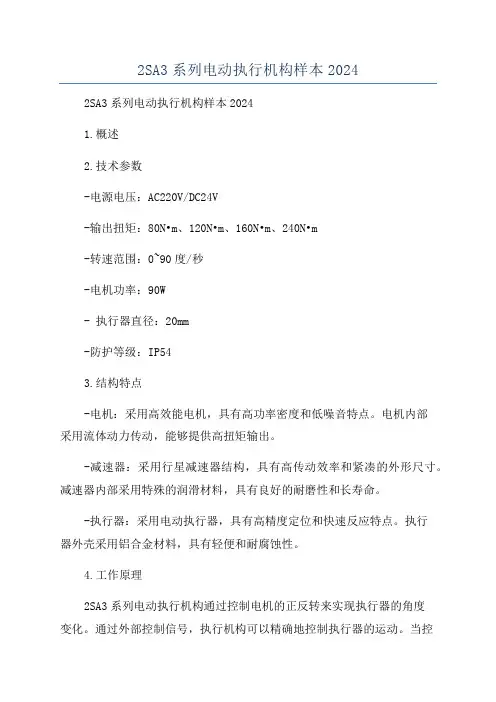

2SA3系列电动执行机构样本20242SA3系列电动执行机构样本20241.概述2.技术参数-电源电压:AC220V/DC24V-输出扭矩:80N•m、120N•m、160N•m、240N•m-转速范围:0~90度/秒-电机功率:90W- 执行器直径:20mm-防护等级:IP543.结构特点-电机:采用高效能电机,具有高功率密度和低噪音特点。
