经典雷达回波信号检测
雷达波测试方案
雷达波测试方案1. 引言雷达系统是一种利用射频信号和电磁波进行测量和探测的技术。
雷达波测试是为了验证雷达系统的性能和功能是否符合要求而进行的一系列测试。
本文档旨在介绍雷达波测试的基本原理和测试方案，并提供一些常用的测试方法和工具。
2. 雷达波测试原理雷达系统通过发送射频信号并接收击中目标后的回波信号来测量距离、速度和方向等目标信息。
雷达波测试主要涉及以下几个方面：•波形检测：对发送和接收的波形进行检测，确保信号质量和完整性；•距离测量：通过计算发送信号和接收回波信号之间的时间差来测量目标的距离；•多目标分辨：能够识别和区分多个目标的特征；•目标检测和跟踪：及时地发现和追踪目标的位置和运动轨迹。
3. 测试方案3.1 波形检测测试波形检测测试是为了确认发送和接收的波形是否完整和正确。
主要步骤如下：1.使用示波器将发送和接收的波形信号分别连接到示波器的输入端口；2.设置示波器的参数，包括垂直和水平尺度、触发模式和触发级别等；3.发送一个测试信号并观察示波器上的波形图；4.判断波形是否正常，并根据需要进行调整。
3.2 距离测量测试距离测量测试是为了验证雷达系统测量目标距离的准确性。
主要步骤如下：1.在合适的测试环境中放置一个标准目标，并确保目标距离雷达系统的距离已知；2.使用雷达系统发送信号，并记录发送和接收的时间戳；3.使用距离公式计算目标的距离，并与已知距离进行比较；4.判断测量误差是否在可接受范围内，并根据需要进行调整。
3.3 多目标分辨测试多目标分辨测试是为了验证雷达系统是否能够同时识别和分辨多个目标。
主要步骤如下：1.在合适的测试环境中放置多个目标，并设置它们的位置和速度；2.使用雷达系统进行测量，并记录测量结果；3.判断系统是否正确地识别和分辨出各个目标，并根据需要进行调整。
3.4 目标检测和跟踪测试目标检测和跟踪测试是为了验证雷达系统能否及时发现并追踪目标的位置和运动轨迹。
主要步骤如下：1.在合适的测试环境中放置一个运动的目标，并设置它的初始位置和速度；2.使用雷达系统进行目标检测和跟踪；3.观察系统是否能够及时地发现目标并追踪其运动轨迹；4.根据需要进行调整。
生命探测雷达回波信号处理与仿真
阔的应 用前 景， 战场上 战后 伤员搜 救 ， 如 反恐 行 动中
被 劫人质 的营 救， 以及 地 震 或 塌方 后 废 墟 中幸 存 人 员的搜 寻等 （ 在这 些场合 ， 感兴 趣 的 目标在 很大 程度 上可视 为静 止不 动， 可 自由呼 吸） 国内在这方 面 但 。 的探讨 尚处 于起 步 阶段 ， 文 的 工 作将 有 助 于该 领 本 域研 究 的进 一步 发展 。
维普资讯
第２ ９卷 第 ６期
２００８ ６月 年
兵
工
学
报
ＶｏＩ２９ Ｏ． ． Ｎ ６
ＡＣＴＡ ＡＲ Ｍ ＥＮ ＴＡＲＩ ＡＭ Ｉ
Ｊ ｎ． ２ ０ ｕ ０８
生 命探 测 雷 达 回波 信 号 处 理 与仿 真
李述 为，高梅 国，傅 雄 军
ｕ ｔ ｎ ｏ ａ ａ ｖ ｆｅ ｅ ｅ ｒ ｔｎ ａｌａ ｈｅ ｗａ ｅｅ ｇｔ ｅｅ ｔｎ ｅ ｅ ｓ ｍ ｍ ａ ｉｅ ａ ｉ ｆｒ ｄ ｒｗａ ｅ ａｔ ｒ ｐ ｎ ｔａ ｉ ｇ ｗ ｌ ｎｄ ｔ ｖ ｌｎ ｈ ｓ ｌｃ ｉ ｇ ｗ ｒ ｕ ｏ ｒｚ ｄ， ｒ ｄ ｒｅ ｈｏ ａ ａ ｃ
（ ｈ ｏ ｆＩ ｆｒ ｔｏ ｃｅ ｃ ｎ ｃ ｎ ｌｇ ，Ｂ ｉｎ ｎｔｔｔ ｆＴｅ ｈ ｏｏ ｙ Ｂ ｉｎ ０ ０ １ ｃ Ｓ ｏ ｌ ｎｏ ｍａｉｎＳ ｉｎ ｅａ ｄＴｅ ｈ ｏｏ ｙ ｅ ｉｇ Ｉｓｉ ｅｏ ｃ ｎ ｌｇ ， ｅ ｉｇ１ ０ ８ ，Ｃｈｎ ） ｏ ｊ ｕ ｊ ｉａ Ａｂｓ ｒ ｃ ：Ｒａ ｒｅ ｈ ｉｎａ ｈ ｏ ｇ ｌ ｄ ｔ ｃ ｉ ｇ ｉ ｎ ｆｎｅ ｅ ｌｒｎ ｉ ｅ ｈｎ ｌｇ ｓ ｄ ｆ ｒ ｔａ ｔ ｄａ ｃ ｏ ｓｇ ｌｔ ｒ ｕ ｈ ｗａｌ ｅ ｅ ｔｎ ｓ ａｋｉ ｄ ｏ ｗ ｘｐｏ ｉ ｇ ｌ ｅ ｔ ｃ ｏｏ ｙ ｕ ｅ ｏ ｆ ｓｅ ｎ ｅ ｋｉ ｇ ｗｏｕ ｄ ｄ ｐ ｒｏ ｅ ｎ ｔ ｅ ｒ ｉ ｆｅ ｒｈｑ ａ ｎｄ ｒ ｓ ｕｉ ｏ ｔ ｇ ｓｆｏ ｔ ｒｏｒｓｓ ｎ ｅ ｅ ｓ ｎｎ ｌ ｈ ｕｎ ｏ ａ ｔ ｕ ｋｅａ ｅ ｃ ｎｇ ｈ ｓａ ｅ ｒ ｍ ｅ ｒ ｉｔ ．Ｔｈｅａ ｔ ｎ— ｏ ｔｅ
多普勒天气雷达回波数据质量检测及控制方法

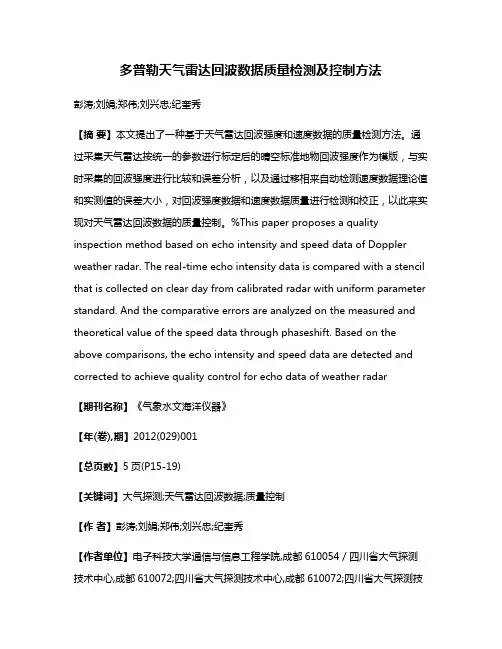

多普勒天气雷达回波数据质量检测及控制方法彭涛;刘娟;郑伟;刘兴忠;纪奎秀【摘要】本文提出了一种基于天气雷达回波强度和速度数据的质量检测方法。
通过采集天气雷达按统一的参数进行标定后的晴空标准地物回波强度作为模版，与实时采集的回波强度进行比较和误差分析，以及通过移相来自动检测速度数据理论值和实测值的误差大小，对回波强度数据和速度数据质量进行检测和校正，以此来实现对天气雷达回波数据的质量控制。
%This paper proposes a quality inspection method based on echo intensity and speed data of Doppler weather radar. The real-time echo intensity data is compared with a stencil that is collected on clear day from calibrated radar with uniform parameter standard. And the comparative errors are analyzed on the measured and theoretical value of the speed data through phaseshift. Based on the above comparisons, the echo intensity and speed data are detected and corrected to achieve quality control for echo data of weather radar【期刊名称】《气象水文海洋仪器》【年(卷),期】2012(029)001【总页数】5页(P15-19)【关键词】大气探测;天气雷达回波数据;质量控制【作者】彭涛;刘娟;郑伟;刘兴忠;纪奎秀【作者单位】电子科技大学通信与信息工程学院,成都610054／四川省大气探测技术中心,成都610072;四川省大气探测技术中心,成都610072;四川省大气探测技术中心,成都610072;四川省大气探测技术中心,成都610072;四川省大气探测技术中心,成都610072【正文语种】中文【中图分类】TN959.40 引言天气雷达作为目前探测强对流天气的主要手段，在气象保障上起着非常重要的作用。
雷达回波的识别技术优秀课件.ppt
(二)风速不变、风向随高度变化的各种图象
当风速随高度保持不变时，各种颜色的多普勒速度带 都收敛于显示区的中心，即雷达所在处。多普勒速度 零值带的曲率表明了风向随高度的变化，逆转风产生 一个反型S的零值带而顺转风产生一个S型的零值带。 当风向随高度先顺转后逆转时，S 型带随雷达距离的 增加（高度增加）而转变为反S带。
一、回波强度分析技术
由雷达反射率因子Z值大小即可判别回波强弱．
瑞利散射
另外，回波形态特征、回波特殊结构和形态、 回波移动特点可知回波强度
雷达回波的识别技术优秀
二、脉冲多普勒天气雷达径向速度场分析技术与方法
对多普勒径向速度场基本特征的研究，可按
•零径向速度线； •朝向雷达分量(负)、离开雷达分量(正)范围、分布及中心； •强多普勒径向速度梯度带
Perpendicular
（a）环境风场的平面图：固定风速为40海里/小时，风向在地面为 南风（图象中心），均匀地经西南风变为图象边缘处的西风。（b） 相应的单多普勒速度图象。（c）说明如何利用多普勒零值曲线来解 释水平均匀流场的风向。（a）中的箭头长度正比于风速。颜色表示 多普勒速度值：正值（红色，桔黄色）表示离开雷达，负值（绿色， 兰色）表示朝向雷达。
雷达回波的识别技术优秀
风速随高度增加（地面为0）、风向随高度顺转的垂直风廓线（左图） 以及相应的多普勒速度图象（右图）。多普勒速度负值是朝向雷达 而正值是离开雷达，图象东部和西部边缘的颜色突变代表了己被了 混淆的更大的速度值，因为它们超出了±50海里/小时的奈科斯特速 度间隔。雷达位于图象中心。
雷达回波的识别技术优秀
雷达回波的识别技术优秀
Single Doppler Interpretation
3mm波雷达信号检测

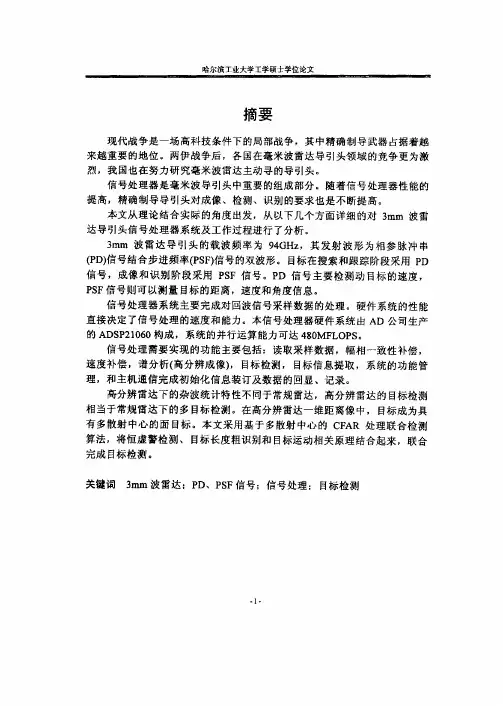

堕查鎏三些查兰三兰塑圭兰竺鲨三日摘要现代战争是一场高科技条件下的局部战争，其中精确制导武器占据着越来越重要的地位。
