压力控制开关使用说明书

合集下载

压力控制器使用说明

压力控制器以及压力开关产品使用手册目录第一章MD-S200 电池供电型数字压力表使用手册第二章MD-S500数字式远传型压力表使用手册第三章MD-S600高精度智能压力开关使用手册第四章MD-S700机械式压力开关使用手册第五章MD-S800低成本压力开关使用手册第六章MD-S910W/910C水泵压力控制器/空压机控制器使用手册第七章MD-S910F分体式压力控制器使用手册第八章MD-S系列产品的安装与电气连接第九章MD-S系列产品的日常养护第十章产品的运输与保存第十一章常见故障及解决办法第十二章 MD-S系列产品质量保证服务主要特点：※技术先进，质量控制体系严格，通过权威认证※设计时的第一原则是：实用及安全的原则※全系列通过权威认证注意：1.请留意手册中出现的带有※（！）（？）等提醒字样的语言！2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。

第1章MD-S200电池供电型数字压力表MD-S200电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。

无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。

一.外形图1.压力显示窗口2.设置键（SET）3.压力安装接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5精度等级0.5%显示位数4位LCD显示背光蓝色背光尺寸直径100mm 厚度48m供电 4.5V 三节5号电池功耗0.001W电池更换通常每12个月更换一次电池（以实际使用耗电量为准）使用温度-20~60℃功能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。

2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。

四.一键清零功能操作方法：长按SET键5秒，可以一键清零。

数字式压力开关 ZSE20C(F) ISE20C(H) 使用说明书

文件No.PS※※-OMU0008CN-D数字式压力开关ZSE20C(F)ISE20C(H)安全注意事项 2型式表示・型号体系 9产品各部分名称及功能 11用语说明 12安装·设置 16设置方法 16配管方法 19配线方法 21设定概要[测试模式] 24压力的设定 25 3步设定模式 26简单设定模式 28功能选择模式 30功能选择模式 30出厂时的设定 30 F0 单位切换功能 32 F1 OUT1的设定 33 F2 OUT2的设定 36 F3 数字滤波器的设定 38 F4 自动预设功能的设定 39 F5 FUNC端子的设定 41 F6 显示值微调的设定 43 F10 子画面的设定 44 F11 显示分辨率的设定 50 F80 省电模式的设定 51 F81 密码输入的设定 52 F82 线名输入的设定 54 F90 全功能的设定 55 F96 输入信号确认 57 F97 复制功能的选择 58 F98 输出确认 60 F99 恢复出厂设置 62其他设定 63维护 67忘记密码的场合 67故障一览表 68规格 77规格表 77外形尺寸图 79安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

这些注意事项，按照危害和损伤的大小及紧急程度分为“注意”“警告”“危险”三个等级。

无论哪个等级都是与安全相关的重要内容，所以除了遵守国际标准(ISO/IEC)、日本工业标准(JIS)*1) 以及其他安全法规*2)外，这些内容也请务必遵守。

*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性‐机械的电气装置(第1部: 一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等安全注意事项本产品适用于下述“保证以及免责事项”、“适合用途的条件”。

SMC ZK2系列压力开关使用说明书

To obtain the operation manual about this product, please refer to the SMC website (URL https://) or contact SMC directly.
Safety Instructions
Caution: Operator error could result in injury or equipment damage.
Warning: Operator error could result in serious injury or loss of life.
Danger: In extreme conditions, there is a possibility of serious injury or loss of life.
■After maintenance is complete, perform appropriate functional inspections and leak tests.
Stop operation if the equipment does not function properly or there is a leakage of fluid． When leakage occurs from parts other than the piping, the product might be faulty. Disconnect the power supply and stop the fluid supply. Do not apply fluid under leaking conditions. Safety cannot be assured in the case of unexpected malfunction.

压力控制器使用说明

无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。

2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。

四.一键清零功能操作方法：长按SET键5秒，可以一键清零。

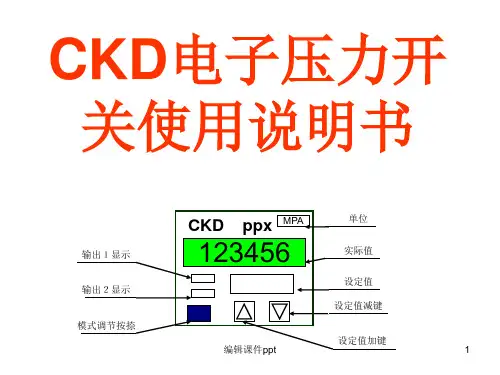

CKD电子压力开关使用说明书

MODE
H1--1 自动 40.0
59.9 39.9
〈RUN模式的状态〉
〈设定条件⑩〉比较输出1输出模式：EASY
WCMP MODE 模拟电压输出\外部输入切换
AREF ZERO
LO--1 自动 60.0
MODE
H1--1 自动 40.0
MODE
编辑课件ppt
RDJ
相互加减
0.0
59.9 39.9
比较 ON 输出 OFF
H（压差）
（注1）：滞后可以固定8个阶段，关于设定方法，请参照「PRO模式中的滞后固定值转换」
（注2）：比较输出的H-1、L-1，比较输出的H-2、L-2，在辅助表示部有提示
编辑课件ppt
4
⑦设定
﹤设定顺序﹥
RUN模式
压力检出状态参照⑧RUN模式的设定
按模式键2秒
菜单设定模式
LO--1 自动
MODE
H1--1 自动
MODE
LO--2 自动
MODE
H1--2 自动
60.0 40.0 60.0 40.0
59.9 39.9 59.9 39.9
●高机能格式
〈设定条件⑦〉比较输出1输出模式：EASY 模拟电压输出\外部输入切换
AOUT
〈RUN模式的状态〉
20.1
编辑课件ppt
20.0
（注1）：超过设定压力范围时，辅助表示部就会亮灯表示UP或DOWN，另外〈滞后模式\WINDOW比较器模式〉设定林界直时HI侧的设定直会绕LO侧设定直之下，用 DOWN 表示。
●标准格式
〈设定条件①〉比较输出1输出模式：EASY 比较输出2输出模式：OFF
〈RUN模式的状态〉

CKD电子压力开关使用说明书

PRO模式详细的设定模式参照⑩PRO模式的设定
⑧RUN 模式
临界直设定
●设定条件的方法，请参照「⑨菜单设定模式中的〈比较输出1\2输出模式的设定〉」和〈模拟电压输出\外部输切换入〉
CKD PPX
设定临界直时，因为只有辅助表示部的表示发生切换所以下图的表示就只有辅助表示
（注1）：超过设定压力范围时，辅助表示部就会亮灯表示UP或DOWN，另外〈滞后模式\WINDOW比较器模式〉设定林界直时HI侧的设定直会绕LO侧设定直之下，用 DOWN 表示。
WCMP
MODE
〈RUN模式的状态〉
LO--1
自动
MODE
H1--1
自动
MODE
LO--2
自动
MODE
H1--2
自动
60.0 40.0 60.0 40.0
●高机能格式
〈设定条件⑦〉比较输出1输出模式：EASY 模拟电压输出\外部输入切换
AOUT
〈RUN模式的状态〉
20.1
20.0
59.9 39.9 59.9 39.9
WCMP
MODE
〈RUN模式的状态〉
P--1
自动
MODE
LO--2
自动
MODE
H1--2
自动
20.0 60.0 40.0
19.9 59.9
19.9 59.9 39.9
〈设定条件④〉比较输出1输出模式：HYS
WCMP 比较输出2输出模式：OFF
〈设定条件⑤〉比较输出1输出模式：HYS
WCMP 比较输出2输出模式：EASY
OUT2
﹙简单模式﹚
HYS
OUT2
﹙滞后模式﹚
WCMP

ark压力开关说明书

ark压力开关说明书1.引言ARK压力开关是一种用于控制系统压力的装置。

本说明书将介绍ARK 压力开关的主要功能、安装步骤、使用方法以及注意事项，以帮助用户正确安装和使用该设备。

2.功能特点ARK压力开关具有以下主要功能和特点：-可以实时监测系统压力，并在达到设定的上限或下限时触发开关动作；-具有较高的精度和可靠性，可以确保系统按照预设的压力运行；-耐用且易于安装和维护；-可以广泛应用于各种液压、气体和水系统。

3.安装步骤安装ARK压力开关时，请遵循以下步骤：步骤1：在安装位置选择一块平整的表面，并确保该表面与ARK压力开关的底座充分接触。

步骤2：使用螺丝钉或其他合适的紧固件将ARK压力开关固定在所选择的位置。

步骤3：连接ARK压力开关的电气线缆。

请按照压力开关的电路图将线缆正确连接。

在连接之前，请确保断开电源。

步骤4：完成安装后，请检查所有连接部件是否紧固，并保持压力开关的底座与安装表面之间的充分接触。

4.使用方法使用ARK压力开关时，请按照以下指导进行操作：步骤1：将ARK压力开关接通电源，并等待其进入工作状态。

步骤2：调节ARK压力开关上的旋钮，设置所需的上限和下限压力值。

请注意，旋钮可以顺时针或逆时针旋转来增加或减少压力值。

步骤3：根据系统的要求，在ARK压力开关上设置压力开关的响应延迟时间。

这可以通过旋钮或其他可调节的装置完成。

步骤4：确保所有设置都正确完成后，可以开始系统的运行。

5.注意事项使用ARK压力开关时，请注意以下事项：-在安装和维护ARK压力开关时，请务必先断开电源，以防止触电危险。

-不要超过ARK压力开关的额定压力范围。

否则可能会导致设备损坏或运行故障。

-定期检查ARK压力开关的工作状态和连接情况，并做必要的维护和清洁工作。

6.总结。

auto reset压力开关说明书

auto reset压力开关说明书
1、(ON/OFF)运行键：系统运行键，进行参数设置必须关闭运行键，否则设置无法进行。

2、(SET)设置键：短按此按键进入压力上下限设置状态，长按3秒进入系统设置状态。

3、增加键(▲)：按键一次数字增加0.01MP，长按2秒后数字增加0.1MPa。

4、减小键(▼)：按键一次数字减小0.01MP，长按2秒后数字减小0.1MPa。

设置控制压力的方法
（1）短按(ON/OFF)运行键，关闭运行指示灯，压力控制系统关闭。

（2）设置控制上限/下限
短按SET键1次，进入下限设置状态(对应下限指示灯亮)，通过(▲)(▼)设置数值，设置下限完成后，短按SET键进入上限设置，设置方法同上。

（3）设置完成后，按SET键将设定值自动存入电脑芯片（参数修改后，5秒钟内无按键操作会自动保存当前参数设置）。

（4）再次按(ON/OFF)运行键(对应运行指示灯亮)，电机开始工作。

单位切换方法
短按(ON/OFF)运行键，关闭运行指示灯，短按增加键(▲)可以将单位在MPa、Kg/cm、PSI 之间任意切换。

设置完成后开启运行指示灯。

零位清零功能
短按(ON/OFF)运行键，关闭运行指示灯，长按减小键(▼)5秒可以将当前压力值清零，修正零位误差。

设置完成后开启运行指示灯。

(使用此功能时压力开关不得施加压力。

)。

压力控制开关说明书

压力控制开关说明书1. 产品概述压力控制开关是一种用于监测和控制液体或气体压力的装置。

它广泛应用于工业自动化领域，能够实时感知压力变化并根据预设的设定值进行开关动作，以达到压力控制的目的。

2. 产品特点•高精度测量：采用先进的传感器技术，能够实现对液体或气体压力的高精度测量，保证系统运行的稳定性和安全性。

•可调节设定值：用户可以根据实际需求，在设备上进行设定值的调节，以适应不同工况下的压力要求。

•快速响应：当压力超出设定范围时，开关能够迅速做出响应并触发相应动作，确保系统及时采取措施进行调整。

•可靠性高：采用优质材料和可靠电子元件制造而成，具有较长的使用寿命和稳定可靠的性能。

•多种接口选择：提供多种接口类型供用户选择，方便与其他设备进行连接和集成。

3. 安装与使用3.1 安装要求•安装前请确保电源已经断开，以避免电击危险。

•安装时应注意环境的清洁和干燥，避免灰尘和水分进入设备内部。

•确保设备安装牢固，避免受到外力的干扰和振动。

3.2 连接与调试1.将开关与相应的管道连接，并确保连接处密封可靠。

2.根据实际需求，调节设定值，以使开关能够在所需的压力范围内正常工作。

3.连接电源，并进行相关电气连接。

3.3 使用注意事项•使用前请仔细阅读本说明书，并按照说明进行正确操作。

•请勿超过设备规定的最大工作压力范围，以免造成设备损坏或安全事故。

•定期检查设备的工作状态和连接情况，如发现异常及时进行维修或更换。

4. 故障排除故障现象可能原因解决方法故障现象可能原因解决方法开关无反应- 电源故障- 设备损坏- 检查电源是否正常- 如有损坏，更换设备压力控制不准确- 设定值错误- 传感器故障- 重新设定设定值- 更换传感器5. 维护与保养•定期清洁设备表面，并注意防尘、防潮。

•定期检查电气连接和密封情况，如发现问题及时处理。

•如需更换部件，请使用原厂配件，并按照说明进行更换。

6. 技术参数参数名称技术指标测量范围[0,100] MPa精度±1% FS工作温度-20℃~80℃接口类型G1/4, G1/2, NPT1/4, NPT1/27. 常见问题解答Q: 开关的工作电压是多少？A: 开关的工作电压为24V DC。

ASHCROFT G-Series 快动压力控制快动开关操作指南说明书

OPERATIONThe ASHCROFT ®pressure control is a precision device which features a snap action switch.Fixed deadband is available with single or dual SPDT independently adjustable switches with various electrical ratings.Adjustable deadband is available withSPDT switch with various electrical ratings.Several wettedmaterial constructions for compatibility with pressure media may be obtained.Series GP-S switches have a fixed deadband which will be within the limits noted on the nameplate.Series GP-D switches may be set to operate simultaneously or up to 85 percent of the range apart.The deadband of each switch will be within the limits noted on the nameplate.Series GP-A switches may be set to operate with any dead-band within the limits shown on the nameplate.MOUNTINGThe “G”Series ASHCROFT ®snap action pressure switch has a NEMA-4X enclosure which is made of 316 stainless steel.T wo holes in the bracket supplied are used to surface mount the control.Location of these holes is shown on the general dimension drawings.An optional pipe mounting bracket is also available.Mount on a vibration free surface or pipe in any orien-tation.When tightening control to pressure line, always use the wrench flats or hex on the pressure connection.NEVER TIGHTEN BY TWISTING THE CASE.CONDUIT CONNECTIONSOne 3⁄4NPSM conduit adapter of 316 stainless steel is provided.It is recommended that T eflon tape or other sealant be used on conduit bushings or plug threads to ensure integrity of the enclosure.ELECTRICAL CONNECTIONRemove cover, held in place by four screws.On all units except one with terminal blocks – wire directly to the switch according to circuit requirements.Units with terminal blocks – wire directly to terminal blocks as required.T erminals are marked common (C), normally open (NO) and normally closed (NC).SETPOINT ADJUSTMENTSSetpoints are changed by means of the setpoint adjusters.The GP-S single switch has one adjuster and the GP-A adjustable deadband and GP-D dual switch each have two adjusters.On switches with two adjusters,the one on the left is referred to as “A”and the right one is referred to as “B”;see illustration.Setpoints can be adjusted from 20 to 100 percent of full range on increasing pressure.STANDARD RANGES 30, 60, 100, 150 in.H 2O 15˝H 2O Vac.-15˝H 2O2.8 lbs. (1.3kg)3.7 lbs. (1.7kg)psi Rangesin.H 2O RangesSTANDARD RANGES15, 20, 30, 60, 100, 200, 400, 600 psi *1000,2000, 3000 psi 30˝Hg Vac.-0 psiLEFT SWITCH TERMINAL BLOCKRIGHT SWITCH TERMINAL BLOCKSERVICE LEADS TO THESE TERMINALS70A2115G-SERIES0/15-0/600psi)©2007 Ashcroft Inc., 250 East Main Street, Stratford, CT 06614-5145, USA, T el:203-378-8281, Fax:203-385-0499, All sales subject to standard terms and conditions of sale.I&M009/10019-10/00 (250-2891) AMR 12/07A B0204060SERIES GP-S SINGLE SWITCHRemove cover.For setpoint adjustment on either increasing or decreasing pressure to within ±1% of nominal range, mount the switch on a calibration stand and use a suitable reference such as an ASHCROFT®Duragauge or test gauge.Monitor switch with a light or meter.Pressurize the system to the required setpoint pressure.If setpoint is on increasing pressure, turn adjuster so that switch operates (if common – normally closed circuit is being monitored light goes off).If setpoint is on decreasing pressure, turn adjuster so that switch resets (if common – normally closed circuit is being monitored light comes on).When the setpoint has been achieved, raise and lower the pressure to ensure that the setpoint is correct.The dead band (difference between the operate and reset pressures) may be verified at this time to be between the values noted on the nameplate label.SERIES GP-D DUAL SWITCHRemove cover.For setpoint adjustment on either increasing or decreasing pressure to within ±1% of nominal range, mount the switch on a calibration stand and use a suitable reference such as an ASHCROFT®Duragauge or test gauge.Monitor switch with a light or meter.Pressurize the system to the required higher setpoint pressure and turn adjuster “B”until the switch operates or resets as required.See discussion of increasing or decreasing pressure setpoints and deadband verification under Series GP-S Single Switch.When the setpoint has been achieved, raise and lower the pressure to ensure that the setpoint is correct.Then reduce system pressure to the required lower setpoint pressure and turn adjuster “A”until the switch operates or resets as required. Verify this setpoint by raising and lowering pressure.Now increase system pressure to higher setpoint and make final adjustment on “B.”SERIES GP-A ADJUSTABLE DEADBAND SWITCHRemove cover.Adjuster “B”controls the operating point of the switch on increasing pressure.Adjuster “A”controls the re-setpoint of the switch on decreasing pressure.For accurate setpoint adjustment, mount the switch on a calibration stand and use a suitable reference such as an ASHCROFT®Duragauge or test gauge.Monitor switch with a light or meter.Pressurize the system to the required setpoint pressure.T urn adjuster “B”until switch operates.Then lower pressure to the re-setpoint, turn adjuster “A”until the switch resets.Now increase pressure to the operating point and make final adjustment on “B.”Raise and lower pressure to ensure that the setpoint and re-setpoint are correct.SOME PRECAUTIONS TO OBSERVEDo not loosen the screws holding the precision switch element(s) or mounting bracket in place.Nameplate PROOF pressure should not be exceeded. Intermittent operation up to proof pressure is permissible, however, some change of setpoint may be noted.Operation and correct setpoint actuation should be routinely tested.Note–Since vacuum models are already above setpoint at atmosphere, the Normally Open (NO) circuit will beclosed as received.©2007 Ashcroft Inc., 250 East Main Street, Stratford, CT 06614-5145, USA, Tel:203-378-8281, Fax:203-385-0499, All sales subject to standard terms and conditions of sale.I&M009/10019-10/00 (250-2891) AMR 12/07。

压力开关使用说明书

压力开关使用说明书
压力开关是一种用于控制压力电路的装置。

它可以根据预设的压力值，监测压力的变化，并在达到设定值时切断或接通电路。

以下是压力开关的使用说明书：
1. 安装：请先确保断电，并将压力开关正确安装到压力管道上。

注意接口的紧固度和密封性，以确保压力传递和测量的准确性和可靠性。

2. 调整设定压力：使用调整螺钉，可以更改压力开关的设定值。

顺时针旋转调整螺钉将增加设定压力，逆时针旋转将降低设定压力。

在调整时应小心，并根据需要进行适当的测试和验证。

3. 连接电路：根据需要，将压力开关与控制电路连接。

确保正确连接电源和负载，以确保开关的正常工作和可靠性。

4. 运行监测：在正确连接电路后，可以应用压力到系统中，并观察开关的动作。

当压力超过设定值时，开关会切断电路或接通电路。

根据需要，可以通过相应的指示灯或报警装置进行监测和反馈。

5. 维护：定期检查和维护压力开关是必要的。

请检查接口的紧固度、密封性和电路连接是否正常。

清洁压力开关并确保其正常运行。

6. 安全注意事项：在操作和维护过程中，请务必注意个人安全。

请遵循相关的安全操作规程，并根据需要使用适当的个人防护装备。

CKD 电子式压力开关PPX使用说明书

PPX Series
显示.操作部位的名称
输出1动作显示灯比较输出1 ON时灯亮输出2/模拟电压输出动作显示灯标准型：比较输出2 ON时灯亮高机能型：模拟电压输出设定时灯亮
模式切换键
主显示部位
̍
PPX
下部显示部位
设定值上升键
设定值下降键
压力气口
连接接插件
关于输出模式和输出动作
˔对于比较输出1和比较输出2，可以在简易模式、磁滞模式和窗口比较模式选择输出模式。详细请参照“关于记忆设定模式”（12页）的〈比较输出1/2输出模式设定〉。
关于运转模式
终点数值的设定 ˔关于设定条件的设定方法，请参阅“关于记忆设定模式（”12页）中的〈比较输出1/2输出模式设定〉、〈模拟电压输出/外部输入切换〉。
PPX
在终点数值设定时，因仅仅在下部显示部位显示切换，因此，下图的显示也仅仅在下部显示部位
ʢ注1ʣɿ超过设定压力范围的时候，下部显示部位“ ”（超过上限）或“
输出1：N.O.C. 输出2：N.O.
ʢ2.5msʣ 模式
ʢ5msʣ
主要显示部位的显示颜色切换
ɾɾɾɾɾ
ʢ5,000msʣ
ʢN.O.ʣ
ʢN.C.ʣ
ʢɹɹɹ ʣ ON时红色 OFF时绿色模式
单位切换
ʢɹɹɹ ʣ ON时绿色 OFF时红色
ʢ通常红色ʣ
ʢ通常绿色ʣ
仅限于面向国外具有单位切换功能的场合。
ʢMPaʣ ʢ注3ʣ
模式
ʪ标准型的场合ʫ N.O./N.C.切换
ʢ注1ʣ ʢ注2ʣ
ʪ高机能型的场合ʫ N.O./N.C.切换 ʢ注2ʣ
ʢɹɹɹ ʣ 输出1：N.O. 输出2：N.O. 模式

hawe压力开关说明书

hawe压力开关说明书hawe压力开关是一种压力传感器，是一种可使压力保持恒定的开关。

它可广泛应用于石油、化工、医药、食品、冶金、机械等行业。

其作用是：对各个部件进行压力测试、对各部件进行压差调节、对压力报警。

与其它各类压力传感器相比, hawe压力开关具有操作简单、使用可靠、无噪音等特点。

产品主要有：油压表、电触点阀、压力保护等种类。

•一、使用说明hawe压力开关一般采用高精度电阻丝和半导体工艺制造，其工作原理如下：第一个压头的压力值达到设定值时，压差开关上锁紧按钮弹出，随后压力开关上被测介质压力将瞬间提升，此时在锁紧按钮弹出位置上有两个被测介质的压差，随后两个压头被分别拉动。

此时只要将压头拉动到设定位置即可使压力开关再次升压。

若压力开关再次上升，则压力传感器上锁按钮弹出位置将自动关闭。

当压力传感器下压时，压差开关上锁按钮弹出位置不变或继续下降至设置值时压力传感器上锁按钮弹出位置不再下降即可使压力开关再次升压。

如压力传感器继续下降至设定值时高压开关将被瞬间提升至高强度压力值时则压力传感器的上锁按钮弹出位置不变继续下降至压力开关关闭部位时压力传感器将被瞬间升高至高强度压力值。

•二、操作步骤a、操作：打开电源，启动电接点开关，指示灯亮，电接点开关指示灯灭。

c、压力调整：关闭电源并切断供电后，测量压力正常并将压力开关打开到最大处。

d、压差测量：压力开关打开到最大处并将压力开关关闭到最小处后，再测量压差大小及变化情况。

e、压力检测：将压力开关开到最大处并切断电源后，测量压力低于最大值时发出“嘟嘟”声并报警。

•三、注意事项不允许用水清洗电接点。

不允许在带电的情况下打开电气开关，尤其不要在潮湿的环境下使用。

在测试或测量压力时，必须按操作指示打开电接点开关（在没有使用电接点开关之前，不可开启任何电器）。

否则开关动作过程中会产生剧烈震动而损坏电接点。

请在使用之前进行以下步骤:(1)按下电源键启动电源开关;(2)检查并确认电接点处于通电状态;(3)按下手动按钮并按下启动键启动电触头开关;(4)检查是否出现漏电现象;(5)更换电阻片后对压力开关进行通电检测;(6)检查接触电阻是否达到要求;(7)检查电接点接触是否良好;(8)检查电接点是否接地正常;(9)压力开关进行通电测试前必须将电接线切断;(10)压力开关接通电源并用手将压力表按规定显示压力后方可进行操作。

消防压力开关使用说明书(数码管)智能液晶显示压力开关使用操作指南2020

智能消防压力开关使用操作指南一、概述智能消防压力开关是集压力测量、显示、输出控制于一体的智能压力测控产品。

该产品采用进口陶瓷压阻式压力传感器，经高精度的A/D 转换，配合高精度微处理器运算处理，可现场显示，并输出开关量信号。

智能消防压力开关使用灵活、操作简单、调试容易、安全可靠。

广泛应用于消防、水务、石油、化工、机械等行业。

二、技术参数显示方式：数码显示，具有显示可靠、显示时间长、高亮度等特点。

量程范围：0-1.6MPa （其他量程可定制）精度等级：0.2%、0.5%可选过载能力：最大量程的1.5倍压力类型：表压供电电源：直流24V 、交流220V 可选响应时间：≤25ms输出方式：有源或无源输出可选三、电气连接示意图及安装示意图图3-1，电气连接示意图图3-2，安装示意图1、电气接线前请检查确认为直流24V 供电，正确接到压力开关的电源线上。

控制线接到压力开关的控制线。

接错将导致压力开关烧坏或表内输出继电器烧坏。

2、安装压力开关时，若安装位置水温超过60度，或者安装在管道的阀门附近，或者水泵附近时，为避免高温、水锤效应、振动等因素导致压力开关的损坏，请务必安装缓冲管。

四、设置方法压力低于0.3MPa 电机启动，高于0.6MPa 电机停止，具体设定步骤如下：按压“SET ”设置键一下，显示屏左下方显示“-”（如图4-1，下限设置状态），且显示屏最后一位数闪烁，此时按“－”键和“＋”键配合把数值调整为0.3MPa 。

再按压一下“SET ”设置键，显示屏左上方显示“-”（如图4-2，上限设置状态），且显示屏最后一位数闪烁，按“－”键“＋”键配合调整上限压力为0.6MPa ，再按压“SET ”键进行保存，最后再按“SET ”键退出设定状态。

设定完成后按“运行/停止”键，屏幕左侧显示“r ”（如图4-3，运行状态）。

此时压力开关开始根据设定的压力自动控制电机或水泵的启动和停止。

注：因各地大气压有所不同，如在无压力情况下出现显示值不归零，可以长按清零键归零（如图4-4，清零状态）。

台达数显压力开关使用说明书

台达数显压力开关使用说明书智能数显压力开关使用说明1、概述该数显压力、液位控制器通过高精度仪表放大器放大压力信号，通过高速mcu采集并处理数据，内置温度传感器进行温度补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。

广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。

因为调节方便灵活，安装简单，可以替代大部分使用机械压力开关、液位开关、压力继电器、电接点压力表的场所。

（注：在没有标准压力源情况下其它参数严禁设置！）3、2一般情况下，客户无需更改范围设置。

3．3正常显示状态下，分别按下上（下）键不放，则显示高（低）位动作点设定值。

4、零点校准方法在没有任何压力的情况下，进入0000选项，按下“et”键，则面板显示4位数，此时的数据表示的是在零点时的压力的ad值，没有办法修改，在数据稳定的情况下，先按“上”键，再按“下”键，再按下“et”键，则零点被保存并退出设置状态。

（满量程校准方法相同，但满量程设置必须是在加了标准的压力源之后才可以校正请在我公司技术员指导下操作。

）2、操作说明2．1接线安装简便：按“et”键两秒后松开按键，则进入设置高低位报警和单位选择菜单项：面板显示et，按“上”键和“下”键，面板循环显示：al（报警设置项）、un（单位选择项）和et（退出设置项）。

选择相应需要更改的项，再按“et”键，则进入该设置状态。

2、2选择Sal，按“设置”键，面板显示Al，然后进入高低报警点设置和返回差设置。

此时，按下“向上”键或“向下”键，面板将循环显示：Al（退出设置）、ALD（返回差设置）、all（低报警设置）、ALH（高报警设置）。

2．3选择al，按“et”键，则退出设置；选择其它项，按“et”键，面板显示4位数字，此时已经进入该功能数字设定状态。

在此状态下，闪烁位为当前可以改动的位，“上“键和“下”键为左右移位和更改数字大小功能（“上”键增加，“下”键减小），“et”键为确认键（左右位移动后，先必须按“et”确认是该更改位，才可以用上下键更改数字大小。

智能型数显压力开关使用说明书 -A4

六、指示灯定义及工作状态说明电源指示灯接通电源后常亮上限指示灯进行上限设置过程时长亮，在运行状态中,当压力高于上限,上限指示灯长亮。

下限指示灯进行下限设置过程时长亮；在运行状态中,当压力低于下限,下限指示灯长亮。

单位指示灯默认单位为MPa，MPa、Kg/cm2、PSI可任意切换。

运行指示灯闪烁控制器处于运行状态中，继电器处于闭合状态。

常亮控制器处于运行状态中，继电器处于断开状态。

不亮控制器处于设置状态，继电器处于断开状态。

七、显示代码说明字符字符定义E--E 表示传感器损坏或电线连接不正确。

E--1 表示控制器在工作状态下，持续3分钟压力未变化，按任意键返回运行状态。

E--2 当前压力超过（上限+0.1MPa），按任意键返回运行状态。

C--L 表示正在清零操作。

E--H 超过压力控制器的最大量程。

8888数据设置存储成功标志。

八、注意事项1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。

2.按产品所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。

3.请勿带电安装！4.使用过程中请注意产品的技术规范和使用条件，如允许的介质温度、过载压力、供电电压等。

5.压力开关属于精密器件，用户在使用时请不要自行拆卸，更不能用硬物触碰膜片，以免造成产品的损坏。

6.在安装过程中，注意保护产品，不得强力安装或者拆卸，否则容易损坏产品，特别是安装螺纹。

7.安装时请用合适的扳手安装或拆卸，不得强行用手拧动壳体来拧紧或者拆卸，否则造成的损害不在保修的范围内。

8.安装后通电测试，出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司的售后技术人员。

智能型数显压力开关Intelligent digital pressure switch智能型数显压力开关是集压力的测量、显示、控制于一体的智能化控制仪表，具有操作简单、价格便宜、抗震动、控制精度高、使用寿命长等特点。

该压力开关具有延时控制功能、三种显示单位可以任意切换、误差一键清零等多种功能。

迹冷压力开关使用说明书

迹冷压力开关使用说明书摘要：一、产品简介二、产品用途三、产品特点四、安装与使用五、维护与保养六、注意事项七、联系方式正文：【产品简介】迹冷压力开关是一款高品质的压力控制设备，适用于各种工业场合，如制冷、空调、石油化工、电力等。

本产品采用先进的制造工艺，具有高可靠性、稳定性能以及长久的使用寿命。

【产品用途】迹冷压力开关主要用于控制工业设备的压力变化，确保设备在正常工作范围内运行。

例如，在制冷系统中，通过控制高压和低压，保证制冷效果和系统安全。

【产品特点】1.高精度：迹冷压力开关能够准确地检测压力变化，实现精确控制。

2.稳定性能：产品经过严格的质量检测，可在各种工况下稳定工作。

3.广泛适用性：适用于各种类型的工业设备，满足不同场合的需求。

4.结构简单：安装方便，操作简单，易于维护。

【安装与使用】1.根据设备的工作压力范围，选择合适型号的压力开关。

2.将压力开关与设备连接，注意接线顺序与标识。

3.接通电源，检查压力开关工作是否正常。

4.在使用过程中，如发现异常，请及时停机检查。

【维护与保养】1.定期检查压力开关的接线，确保连接牢固。

2.清洁压力开关时，请使用柔软的布轻轻擦拭，避免使用腐蚀性液体。

3.长时间不使用时，请将压力开关存放在干燥、通风的地方。

【注意事项】1.请按照产品说明书进行安装和使用，不得擅自拆卸和改装。

2.使用过程中，请注意安全，避免误触。

3.如遇到问题，请及时联系售后服务人员。

【联系方式】如有任何疑问或需要技术支持，请拨打我们的服务热线：400-XXX-XXXX。
