松下等离子电视机故障快速判断经验

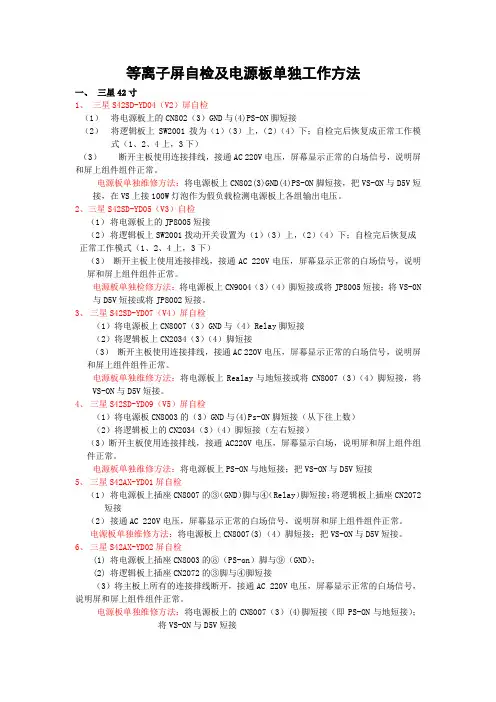

三星、LG、松下(长虹)等离子屏自检及电源板单独工作方法
等离子屏自检及电源板单独工作方法一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2001拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。
2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2001拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N 与D5V短接或将JP8002短接。
3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。
4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
等离子电视机故障维修
等离子电视开机黑屏，是怎么回事？电视已经成为每家每户不可缺少的家用电器了。
等离子电视开机黑屏了，该怎么解决呢？一起来了解一下等离子电视机故障维修。
等离子电视机故障维修|等离子电视开机黑屏是什么原因：1、电视开机之后只出现了品牌名称就黑屏，这是背光板的通病，一般出现这种问题的时候就是背光板的高压逆变器和控制三极管都是空焊的。
2、电视主板电路可能异常。
3、开机起来电视是没问题，只是电视的信号源不在机顶盒输入的信号源一致导致。
4、电视其实是正常，而是遥控器的电池没电了，或是遥控器坏了。
等离子电视开机黑屏的解决办法：1、电视机未接通电源导致无法开机，可以检查电视机是否接通了电源，电源键是否开启，如未接通或未开启的将其接通、开启即可解决问题。
2、电视机进入了待机状态导致无法开机，检查是否按了电视机遥控器的待机键使电视处于待机状态，可再按一次遥控器的待机键或者电视机机身上的加减键来唤醒电视机，恢复正常。
3、以上方法排查后电视机仍无法开机，一般判断为电视机的硬件故障导致电视机无反应，具体包括电源板故障、高压板故障、主板开关电路故障、屏幕排线故障、屏幕故障、其他零部件故障等，建议联系电视机的售后服务对电视机进行全面的检测和保修。
电视保养方法：不看电视时，请关闭液晶电视，不要仅限于遥控器的关闭状态（也称为待机状态），以防止雷击或市电突然变，而引起的故障。
这类故障有时候往往是致命性的，很难修复。
大家千万要注意。
不要把电视放在潮湿的地方，必须将其放到比较温暖的地方，以便让其中的水分子挥发掉。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
松下电视机维修
松下电视机还是比较受欢迎的，很多小伙伴家里都买了电视机，我们也经常都在使用，但是使用时间久了之后，难免就会出现一些故障问题。
下面就一起来看看常见的故障以及维修方法吧。
常见故障一：电视机磁化电视机磁化原因：电视机受过剧烈振动、电视机内部的消磁电阻损坏、受旁边带磁物体的磁化影响、电视机里面的偏转线圈或色纯磁环移位电视机磁化解决：受到剧烈震动之后的电视机，会出现更多的情况，也不能确定是元件的损伤还是人为的因素。
要请专业的维修人员进行修理，如果是画面能够显示，除了有屏幕的光晕现象一切正常，那么就用专业的消磁器就能够解决。
如果是不能够解决的，一般就是里面的消磁元件有损坏，就要进行元件的更换。
注意不要让带磁的物体放在电视机的旁边，这样会对电视有一个很大的影响。
还有是色彩制式没有调整好，可以自行调整。
常见故障二：电视机整机没有电整机无电原因：这是一个很简单的故障，主要是由电视机的机内电源和机外电源两种情况造成的。
一般是机外电源的故障率会较高一些。
比较容易损坏的是一些机内的小元件，这些小元件都比较的便宜，比如：象保险管、整流桥、电源开关等等。
还有一个是驱动板的故障，导致了整机没有电。
整机无电解决：如果是电源部分的原因，检修起来比较简单，通常更换了这些零部件之后，就能够解决到问题。
如果是驱动板的故障，就要稍微复杂一点，要检查电源的相关电压是否正常，驱动板故障会导致两组电源没有输出电压，只要电压有问题，驱动板就一定是有问题的。
常见故障三：有声音没有图像有声无图原因：首先怀疑是高频头出了问题，这会直接导致这个情况。
还有是色彩制式没有调整对，没有调节到亮度出来，通过遥控器调整色彩制式检查。
有声无图解决：高频头损坏之后，是没有图像的输入的，所以电视机屏幕上面是没有图像显示，检查高频头的相关参数是否正常，再进行更换。
然后是调整电视机的色彩制式，这也是引起的原因之一，但是通常这种情况是比较少的。
关掉电视的时候，在关的一瞬间可以看到电视机的光亮，而且是有一点放电的声音，那么可以断定的是电视机的显像管是正常的。
三星、LG、松下(长虹)等离子屏自检及电源板单独工作方法
等离子屏自检及电源板单独工作方法一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2001拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。
2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2001拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N 与D5V短接或将JP8002短接。
3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。
4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
等离子电视机维修
现在等离子电视占比也是比较大，维修等离子电视却是还没有太跟上，下面跟着等离子电视维修中心一起来看看关于等离子电视维修的维修方法吧，现在市面上新型电视主要以等离子屏、液晶屏为主，两者相比传统屏幕，都能够做到图像不闪烁、薄又轻，使用寿命长、美观且实用。
如果家用，两者区别并不大；在家用电视上，等离子电视技术较液晶屏更成熟，观看视角更多元化。
如果家里使用的这类型的电视，出现不能开机，或者开机画面有雪花点或杂音怎么办?作为专业家居售后服务平台，等离子电视机维修中心为大家附上各种故障的详细说明，一起来看看吧！
电视不能开机
等离子电视接通AC220V电压后，按下开机键后，电源板没有输出电压或输出电压不正常，使等离子屏及屏上其他组件无法正常工作。
电视无伴音或伴音异常
无伴音或伴音异常是指二次开机后，扬声器里没有声音或声音不正常。
等离子电视的伴音处理电路在主板上，检修非常方便。
电视花屏出现马赛克
花屏是指二次开机后，屏幕能点亮，但出现马赛克现象。
图像有彩点干扰
彩点干扰是指在整个或局部图像上有彩色的干扰点。
屏幕有竖直线
竖直线是指在屏幕的竖直方向有一根或几根亮线(包括红、绿、蓝三色彩色线)、黑线，或由多条亮暗线组成的亮、暗带。
屏幕有水平线
水平亮线是指在屏幕的水平方向有一根或几根亮线(包括红、绿、蓝三色彩色线)、黑线，或由多条亮暗线组成的亮、暗带。
等离子电视机维修中心总结：以上就是等离子或液晶电视出现故障的相关检修流程图，大家可以根据相关图解进行参考维修。
由于等离子、液晶电视价格较贵，因此建议大家最好还是找专业维修人员比较放心。
松下电视维修
液晶电视是一种技术含量比较高的家电商品，如果出现了故障问题，维修起来也是个很麻烦的事情。
下面，就来了解下松下电视常见故障维修方法。
1、电视机在开机之后出现三无现象，无声音无图像电源灯不亮。
这一故障导致因素首先应该是电源板出现问题，再次可能是因为电视机的CPU部分工作不正常所导致。
2、液晶电视最容易出现的问题是暗带和线条，当液晶电视出现这样的问题时，其实就可以将其归纳成为是电视显示屏的问题，液晶电视显示屏出现这一现象的原因可能是因为电视温度过高导致液晶电视的COF和屏之间的连接点脱离，这时进行液晶电视维修的时候可以使用平头的烙铁垫层隔热介质熨烫的方式进行修复。
3、电视机灯闪之后不能开机。
这一液晶电视的故障判别应该是电视机的CPU总线工作不正常或是液晶电视的IC接触不良。
4、电视机出现满屏的杂点或者是满屏有规律的竖条的时候一般情况下都是电视机的缓冲板出现了问题，这时进行液晶电视维修的时候，就可以更换一对缓冲板，或者是测量哪一个IC线路出现故障，之后进行更换即可。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
松下29P200G、34P200G电视机型维修速查 .
2．回扫线，一般为C513、R374不良；颜色变蓝图像收缩，一般为IC1104不良；图像跳动，一般为IC451不良；图像收窄，一般为R463不良；水平亮线，一般为C454、IC451或DY板上的VR2可调电阻不良；图像收缩成亮带，一般为R457不良；图像几何失真，一般为IC1104不良。
2.伴音时有时无，一般为X2001虚焊；有像无声，一般为R880、IC2301不良；无伴音，一般为C2045不良；无图像无声音，一般为IC3001不良；无图像，一般为IC101不良；图像失真，一般为IC451不良；收不到台，一般为TNR001不良。
机芯 机型 不良现像 不良部品 不良零件位号
5． 遥控关机失灵行幅缩小，一般为R514、U板不良；图像左移，一般为DG板不良；图像失真，一般为DG板不良；遥控失灵，一般为RM1001不良；图像上部折叠，一般为DG板不良；无光无声，一般为IC2708不良。
6． 无电源，一般为IC801不良；有时不能开机，一般为IC851不良；自动关机，一般为U板或DG板不良；热机后自动关机，一般为IC2708不良；开机保护红灯闪烁，一般为R874、C2303不良；开不了机，一般为IC2301不良；不定时关机，一般为U板不良；不开机，分别检查R874、C820、C874、C858、C2303、D809、D811、Q882、Q851、Q551、DY板、IC1104、IC2001、IC801、IC2708。
等离子(PDP屏)各部件板好坏的判断及维修更换
和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。原因 是这几部分是工作在高压、大电流状态。由于目前对等离子电视机的维修，都是板级维修， 所以，在实际检修中，只需要判断出有故障的部件板或电路板就可以了，而不需要对部件板 上的元器件进行维修和更换。只是因为：一方面等离子电视机电路板里的元器件，大多为进 口的，国内无法购到或屏的制造方不提供；另一方面，等离子电视机里的各种电路板，都是 多层结构，非工厂条件下的维修，很容易因拆装不良而给电路板制造新的故障，所以目前的 等离子电视、液晶电视的维修，整个行业执行的都是板级维修，也就是换整个部件板。 在对 PDP 屏的电路进行维修和检测、拆卸时，必须注意大容量的电容是否已经放完电？并 注意检测电压时的冷地和热地的不同之处，同时必须严格注意防静电即 ESD。 对电源板的判断和检测，首先就应该检测电源板的各路输出电压，是否和屏右上角上贴的帖 纸里标的一样（此时把该贴纸指给大家看） ，如果测到的电压和屏上标的不一样，则很有可 能是：①、电源板本身损坏，导致电压和屏上标的不一样 ；②、电源板的负载有问题，导 致了电源板输出的电压和屏上标的不一致。我们可以先检测电源板输出的各个插座的电压 值，发现那个插座上的电压值有异常，就拔下该插座上的插头线，让它和后级电路断开，此 时再测下电源插座的输出电压，如果电压正常了，则说明是后级的电路板有问题了，反之是 在电源板本身。有一点必须要注意，那就是 VS 电压是在这里的两个插座上都有输出的（此 时指出这两个插座的位置） ，所以，如果拔下一路的插头时，VS 电压还是异常的话，还要必 须把另一边的有 VS 电压的插子头一起拔下，这样才能判断是否是电源板或还是后级的电路 板问题。 在实际维修中， 电源板最常见的故障就是无驱动电压输出或驱动电压太低导致黑屏（黑屏是 指整个屏不亮，或有声音或无声音） 。对其进行检测，可以发现 VS 驱动电压已经大幅下降， 而 VSC 驱动电压，则已经是降到了 0V 左右。PS42D8的电源板，在实际检修中，不需要带 假负载，就能试机，这样维修就会很方便。当我们怀疑电源板有问题时，我们可以把整个电 源板组件的所有插头都拔掉，把电源板组件拆下来，短路电源板上的 CN802（或 CN9004） 插座的左起第3、第4脚，再给电源板通上220V 的电源（此时需做示范） ，如果电源板部件是 好的话，则通上电后，它的所有插座都将输出和屏上标的、印制板上印的一样的电压（有一 定的偏差，但偏差数值很小） ，只要有一路电压或一组电压不一样的话，则该电源板部件就 是坏的。 屏的 X 驱动板如果坏掉的话，则可能出现如下故障： 1、图像很暗或无对比度或层次感很差 ； 2也有可能出现黑屏； 3、图象上有色斑块。怀疑是 X 驱动板坏时，可将该板从电路中脱开 出去，如果把 X 驱动板拆下，图象的几乎没变化，也就是 X 驱动板装上和不装上，几乎都 一个样时，则该 X 驱动板可能就是坏的。或者有好的 X 驱动板也可代换它。X 驱动板上的 保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。 屏的 Y 驱动电路板如果坏了的话，将可能出现如下故障现象： 1、黑屏；2、上半部黑屏或 下半部黑屏；3、花屏（图像杂乱无章） ；4、水平亮线或黑线或亮带或黑带；5上半部亮屏或 下半部亮屏；6、烧 Y 上、下选址电路板。Y 驱动板上的保险管（此时指出保险管的位置） 是否烧断也可成为起是否损坏的一个依据。 逻辑板损坏的常见现象是：1、花屏；2、黑屏；3、水平和垂直方向上的竖线或横线或竖带 或横带；4、控制失效；5、无图象等；
等离子体点火系统故障判断
告警值设定整流控制柜PLC文本显示器设有多种故障和告警信息，发生故障时，电源盘黄色指示灯亮起，文本显示器显示相应的故障信息，可就地按动“信号复位”按钮将信号复归，详细故障信息和发生的时间需到电子间PLC控制柜彩色触摸屏上查询。
主要故障保护信号有：⏹等离子体点火器突然断弧，点火器跳闸；⏹等离子体点火器弧压偏高，设定为600V，10sec.，告警；⏹等离子体点火器弧压过高，过电压限制设定为620V，1min.，点火器跳闸；⏹等离子体点火器弧压偏低，设定为510V，10sec.，告警；⏹等离子体点火器弧压过低，欠电压限制设定为480V，0.2sec.，跳闸；⏹等离子体点火器过电流，过电流限制设定为220A，10sec.，告警；⏹等离子体点火器过电流，过电流限制设定为250A，0.2sec.，跳闸；⏹等离子体点火器欠电流，欠电流限制设定为160A，10sec.，告警；⏹等离子体点火器欠电流，欠电流限制设定为140A，1sec.，跳闸；⏹工质气体压力过低，动作定值为8kPa，1sec，跳闸；⏹冷却水丧失，10sec，跳闸；⏹整流电源故障，0sec，跳闸。
6.4.3 运行中等离子体点火器断弧及处理(1) 断弧的主要原因等离子体点火器运行中出现断弧的主要原因有：等离子体点火器供电电源失去；等离子体点火器直流电源故障；冷却水不正常；等离子体工质气体压力过高或过低；阴极头烧损；等离子体点火器故障；运行人员误操作。
(2) 单个等离子体点火器断弧后的处理(a) 如是因等离子体弧压过高或过低引起断弧，应检查等离子体工质气体系统（压缩空气系统）是否稳定，待供气系统稳定后，再将该等离子体点火器投入运行。
(b) 如是由于电极头烧损或阴极寿命达到终点而断弧，应及时更换阴极头。
(c) 由于电源故障引起的跳闸应详细查找电源故障原因，及时解决问题后重新拉弧。
(d) 由于故障原因是过电流或欠电流导致的跳闸，应重点检查直流供电回路和点火器，消除引起过欠电流的故障因素后重新拉弧。
等离子电视维修技术丨快速判断Y板与X板故障的简便方法
等离子电视维修技术丨快速判断Y板与X板故障的简便方法快速判断Y板与X板故障的简便方法等离子组成框图一、基本术语解释不同品牌的产品，因为电路结构不同，设计不同，检修故障的方法和步骤也不同。
以松下为例：SC板就是Y板，SS板就是X板，SU、SD就是上缓存板和下缓存板，C板就是选址板。
SC、SU、SD板三块板位于屏幕的左边（后视图），SS板位于屏幕的右边，C板位于屏幕的下边缘。
SC板的输出，加到SU、SD板，SU板与、SD板与屏幕直接相连，驱动屏幕。
SU板负责上半屏的扫描，SD板负责下半屏的扫描。
SC板产生驱动屏发光的交流电压，这个交流电压的周期是5US。
幅度是180VP-P。
SC板输出的这个放电交流电压，同时加到SU、SD 板，SU、SD板在逻辑板送来的时序脉冲的作用下，把这个交流电压加到屏幕上。
二、保护电路设定松下PDP电视机保护电路设计的非常完善，有故障自诊断功能，利用面板上红灯闪烁次数来提示故障所在的板件及电路单元。
灯闪7下，说明故障在SU、SD、SC板内有电压不正常。
灯闪6下，说明故障在SC板内的能量回收电路。
灯闪8下说明故障在SS板。
如果屏幕坏，也会引起SU、SD板的损坏。
这时需要把屏幕拆出来，在明亮的光线下即可看到某一个像素点上有打黑的黑点。
三、典型工作电压SC板上常有以下电源电压：VSUS：180V; VSET：320V VAD：-90V; VSCN：145V。
SS板上有以下电压：VSUS：180V ; VDA：65V; VE：140V。
因为厂家不断的改进屏幕的参数，以提高发光效果并省电，上述电压在不同的屏幕上差距较大。
还要以维修手册为准。
四、故障部位判断SC和SS板内都有能量回收电容，如果电路工作正常，这个电容上的电压应当等于VSUS电压的一半：即：90V。
如果这个电压偏离这个数值，就说明这个电路板工作不正常。
在SC、SS板上都有一个发光管，如果这个发光管正常发光，就说明这个电路板工作基本正常。
电视机的故障判断,维修要点和技巧(献给初学者)汇总
电视机的故障判断，维修要点和技巧（献给初学者）一进行故障检查的方法为了迅速、准确地进行电视接收机的故障检查，必须理解系统的检查次序和灵活运用测量仪器（如万用表、电压表、示波器等），特别重要的是活用万用表。
为了高准备效率进行故障检查，通常是以如下的顺序进行：仔细地注意图象和伴音等的变化，调节各个旋钮，很好地确认通过图象和伴音表现出来的故障症状。
判断确定故障的电路或部件。
根据故障判断的程序图，配合检查用的测量仪器，跟踪故障的位置。
替换故障的部件，确认其正常工作，最后必须确认各旋钮的工作范围是否正常。
1、通过调节各个旋钮以确认故障症状和确定故障电路检查的步骤是调节各个旋钮，仔细地观察故障症状，如症状观察不好，则往往故障位置的确定会产生错误。
通过各个旋钮能够判断的有关电路：（1）频道转换开关和频率微调旋钮：可用以检查高频放大和本地振荡等的高频调谐器部分的电路以及场扫描电路（使用多谐振荡电器中）。
其次，通过旋动频率微调旋钮就能判断图象中频放大电路的不良状况。
（2）AGC调节旋钮：因为AGC电压是加到高频调谐器和图象中放电路，所以能分别用以检查它们的不良状况。
（3）对比度调节旋钮：用以检查视频放大电路.(4) 亮度调节旋钮：“用以检查电源电路、显象管电路、高压电源电路和行输出电路。
（5) 场同步调节旋钮:用以检查场振荡电器和同步分离电路的积分电路。
（6）场幅度调节旋钮：用以检查场振荡电器、场激励和场输出电路。
该旋钮通常是接到场振荡电器，用以改变所产生的锯齿波振幅。
当该旋钮旋动时，其锯齿波的线性多少会变坏。
（7）场线性调节旋钮：用手以检查场激励和场输出电路。
调节该旋钮可修正渡过场偏转线圈的锯齿波电流的波形。
（8）行同步调节旋钮：用以检查行AFC电路、行振荡电器和行输出电路。
（9）音量调节旋钮：用以检查全部重现伴音信号的电路。
（10）其它旋钮：对于电视机来说，尚有聚集调整、电源开关等旋钮。
此外，当不出现图象时，可检查有无伴音，如有伴音则故障位于图象中放电路或视放电路；如无伴音则故障位于高频头。
松下等离子TH-P50X10C型红灯闪一下
松下等离子TH-P50X10C型红灯闪一下故障现象：红灯闪一下的故障，故障部位有两个：一是P板各路电源有的没有输出造成A板总线没有电源。
二是A板故障，通常是因为各IC之间通讯不通造成的。
故障维修：测量P板输出排插，发现有待机5V、待机15V输出，但没有15VcVDA、VSUS输出。
P板电路原理分析：本机的P板电路比效简单，有三个开关电源电路：1、待机电源电路由IC201、T200组成，输出待机5V、15V。
2、PFC电路由IC100、T100组成，产生390V电源。
3、VSUS、VDA、15V电源由同一个开关电源产生：IC301、T301、T300。
上述三个开关电源工作的前后时间顺序是有严格的规定的：通电后待机电源先工作，不论面板上的电源开关是否闭合，只要接通220V 市电，待机电源就工作，产生并输出待机5V、15V电压。
待机电源开始工作后，在待机电源变压器T200：1—2绕组间产生的脉冲电压经D209整流C210滤波，产生24V电源电压，经开关管Q100加到两个三端稳压器输入端：经IC101输出20V电源，经IC102输出15V电源。
其中20V电源是给IC301供电的，用于产生VSUS、VDA、15V 电源，IC102输出的15V电源给IC100供电，用于产生PFC电源。
由此看出：只有待机电源先工作，PFC电源振荡IC才能得电工作。
产生PFC电源电压后，将此PFC电源加给Q304、Q305、Q306、Q307。
VSUS、VDA、15V电源才能随后工作。
这是PDP电视机P板工作的重要一环。
待机电源电路：IC201是单片开关电源专用IC，只有三个引脚，外围电路最为简单。
其中2脚是IC内大功率MOS管的S极，接地。
3脚是D极，接开关电源变压器T200初级绕组。
1脚是稳压控制输入端。
电视机电源插头输入220V市电后，经D200整流，C201滤波，产生300V电压，加到T200初级绕组，并经T200：7脚、D204加到IC201的D极，IC201开始振荡，T200初级流过脉冲电流，在次级产生脉冲电压，其中13—10绕组产生的脉冲电压经整流产生5V待机电源。
松下42PZ80C红灯闪2下故障的原理研究分析与维修
松下42PZ80C红灯闪2下故障的原理分析与维修————————————————————————————————作者：————————————————————————————————日期：2松下80系列等离子电视机灯闪2下故障的检修兼谈厚膜块的原理与维修【现象描述】开机后立即保护，如果是MC201损坏则故障现象是灯闪2下，如果是MC301损坏则故障现象是灯闪10下。
【原因分析及思路】灯闪10下是电源板厚膜块MC301损坏所致，灯闪2下是电源板厚膜块MC201损坏所致。
MC201与T201组成VSUS开关电源。
输出的VSUS电压供SC板和SS板使用。
MC301与T301组成多用途开关电源，该开关电源产生75V（VDA）、+15V电源电压。
75V电源电压供C板，+15V供A板和D板电源板CPU：MC701有专门的引脚随时监测VSUS电压、VDA电压、+15V电压是否正常，如果开机后在规定时间内（2秒）上述三路电源电压任一路没有上升到标准值，则CPU发出保护关机指令，关闭电源板电源，断开电源板继电器，防止故障扩大。
MC201、MC301这两个厚膜块虽然零件编码不同，但内部电路完全相同，因此可以直接互换。
这给判断故障带来了很大的便利。
因这两个厚膜块损坏是该机型的通病，因此，有必要把这个故障彻底弄清，有利于今后快修，提高快修率。
因为该厚膜块价钱较贵，为此，应当尝试修复该厚膜块，以降低维修成本，提高维修站的经济效益。
实际上厚膜块是由IC与外围的R、C、Q、D二次集成的电路板，因此，可维修性较高。
修好的成功率很高。
该厚膜块的核心是飞利浦公司生产的IC：TEA1611T。
该IC是谐振型开关电源控制器，电源的开关管在零电压时切换，实现低功率消耗，提高可靠性。
下图是应用TEA1611T的开关电源原理图，IC输出高端驱动输出和低端驱动输出，分别驱动半桥中的两个大功率MOS管，两个MOS开关管驱动谐振电容和谐振电感，经过变压器次级输出稳压后的电压。
PDP等离子电视维修经验
PDP等离子电视维修经验一：102 cm( 40 英寸)PAAHV电源板的维修本人将102 cm(40 英寸)PDP等离子电视电源板的一些维修经验及维修技巧写出与大家共享。
(1)通电前必须检查以下元件是否有明显损坏现象。
①整流桥IC100、IC201;整流二极管IC303;②场效应管IC302、IC304 、IC308、IC309、IC601、IC704(正常时，栅极对地电阻为10 kΩ);③大滤波电容C302、C303、C304 有没有直接对地短路。
(2)确认以上元件无明显损坏后，再将Q306 的b、e 极短接，Q501 的b、e 极短接，以确保通电后，不会烧坏VS 电源关机放电电路中的R345、R346;再把插排H101 的RLY (继电器) 与5 V 短接(启动低压)、VSVAON 与5 VD 短接(启动高压)，如果电源板正常，则各路电压会均有输出。
(3)各路输出无电压或电压不正常的维修，如果某一路或多路无输出电压，首先要检查该路的控制输出的芯片及其外围元件有无明显的损坏。
这些芯片包括：IC202(PFC)、IC305(VS)、IC306(VS)、IC307(VS)、IC402(VY)、IC502(VSETUP)、IC602(VA)、IC701(5 V)。
二：109 cm(43 英寸)等离子电视(三星V3 屏)各电路板的检修与判断(1)拔掉数字板与模拟板，将逻辑板上SW2001 的各开关拨到与正常时相反的位置，再将电源板上J8005(3 个指示灯的左边)短接，开机通电。
如果此时屏幕显示“白屏”，则说明X 板、Y 板、电源板、逻辑板都正常，故障在数字板或模拟板上。
(2)如果屏不亮的话，则要对各板一一进行检测。
先将电源板各负载全部去掉，将J8005 短接、J8002(左边两大电容旁边)短接后，开机通电。
如此时电源板各路输出电压正常，则说明电源板是好的;反之亦然。
(3)Y 板的检测：用数字万用表的二极管档分别测CN5002、CN5003、CN5004、CN5005 的①脚和辊輰讹脚(红笔接①脚，黑笔接12脚)，正常时三星V3 屏的数值在600～900 左右，V2 屏的数值在400 多。
等离子电视黑屏的原因及检修办法
等离子电视黑屏的原因及检修办法等离子电视黑屏的原因及检修办法等离子电视黑屏的原因及检修办法 1第一、灯丝不亮;如果灯丝不亮，我们就要检修灯丝供电通路是否有开路性缺点(而我们灯丝供电的排插脱焊缺点率较高)，灯丝是如果出现短路也会造成等离子电视黑屏。
第二、加速极电压不正常电压不正常;我们常见的加速极电压不正常电压不正常导致黑屏，或者是加速电压短路，一般情况下与彩管内部加速极电压短路有关，在这种情况下，需快速拔下尾板，然后检测加速电压是否恢复正常，这样可以判定是否是彩管损坏造成的等离子电视黑屏。
第三、暗电流反馈是否正常;暗电流反馈电路是检测显象管阴极电流连续校正的截止电流，能提高图象质量的同时保护彩管，但却增加了我们黑屏检修难度，通常可以通过检测暗电流反馈，检测脚电压是否正常来判断电路是否正常(即BLK IN输入脚)正常时作业电压为7.5V。
暗电流检测电路包括CPU电路，解码芯片，视放电路，CRT电路，束电流检测电路。
其作业原理是：在场逆程时间，解码芯片内部的连续校正扩展器在CPU控制下建立起设定的基准黑流电平，视放电路输出的黑电流检测信号分别通过每一路(即红、绿、蓝)的反馈电阻(470Ω)反响至解码芯片与解码芯片输入的束电流反馈信号(一同调整芯片内部的校正电路，然后完结CRT暗平衡自动调整。
由此可知：暗电流反馈回路是一个大闭环的反馈回路。
在这个回路中任何一个环节出了问题都可能导致调整电路作业反常致使的等离子电视黑屏。
等离子电视黑屏的原因及检修办法 2A、正常情况下芯片供电电压9V，如果超过或者低于这个电压则说明芯片供电不正常，出现短路;B、三基色输出视放电路是否正常，因为每一路基色扩展电路无论出现开路，短路和元件功用不良都可能导致等离子电视黑屏，我们常常通过用数字表的毫安档来测量反馈电阻上的电压来区别是哪一路基色扩展电路有出现故障(如三路都正常则所测电压值底子相同)，以减小检修范围。
C、暗电流反馈输入脚直流供电8V及其偏置电阻和旁路电容是否正常;还有的机型的脚外接一个8.2V的稳压管，如果此管损坏也会导致黑屏;D、ABL电路即束流输入电路是否正常;E、场电路作业是否正常;当场扫描作业不正常时，为了防止显象管损坏，场块的输出保护电流能给束电流供应一个限制性输入电流，RGB输出被截止，从而导致场等离子电视黑屏;当场扫描不正常导致黑屏时，只需调高加速电压就会出现一条水平亮线F、解码芯片本身是否有缺点;G、CPU及总线控制电路，数据不正常就会导致等离子电视黑屏;(另：如今许多机芯都有AT单独听功用，此功用误操作会导致黑屏现象，还有在实际修补中发现，许多机子按键漏电，致使CPU功用失调也会致使黑屏)H、超级单芯片的数字供电3.3V，如果低于或高于这个数值，则就是不正常的，也可能会导致黑屏;第四：视频信号传输不正常或亮度信号不够也会致使黑屏，此种情况一般表现出来的是有光栅字符，但只需无信号输入就会致使黑屏。
松下42PZ80C红灯闪2下故障的原理分析与维修
松下80系列等离子电视机灯闪2下故障的检修兼谈厚膜块的原理与维修【现象描述】开机后立即保护，如果是MC201损坏则故障现象是灯闪2下，如果是MC301损坏则故障现象是灯闪10下。
【原因分析及思路】灯闪10下是电源板厚膜块MC301损坏所致，灯闪2下是电源板厚膜块MC201损坏所致。
MC201与T201组成VSUS开关电源。
输出的VSUS电压供SC板和SS板使用。
MC301与T301组成多用途开关电源，该开关电源产生75V（VDA）、+15V电源电压。
75V电源电压供C板，+15V供A板和D板电源板CPU：MC701有专门的引脚随时监测VSUS电压、VDA电压、+15V电压是否正常，如果开机后在规定时间内（2秒）上述三路电源电压任一路没有上升到标准值，则CPU发出保护关机指令，关闭电源板电源，断开电源板继电器，防止故障扩大。
MC201、MC301这两个厚膜块虽然零件编码不同，但内部电路完全相同，因此可以直接互换。
这给判断故障带来了很大的便利。
因这两个厚膜块损坏是该机型的通病，因此，有必要把这个故障彻底弄清，有利于今后快修，提高快修率。
因为该厚膜块价钱较贵，为此，应当尝试修复该厚膜块，以降低维修成本，提高维修站的经济效益。
实际上厚膜块是由IC与外围的R、C、Q、D二次集成的电路板，因此，可维修性较高。
修好的成功率很高。
该厚膜块的核心是飞利浦公司生产的IC：TEA1611T。
该IC是谐振型开关电源控制器，电源的开关管在零电压时切换，实现低功率消耗，提高可靠性。
下图是应用TEA1611T的开关电源原理图，IC输出高端驱动输出和低端驱动输出，分别驱动半桥中的两个大功率MOS管，两个MOS开关管驱动谐振电容和谐振电感，经过变压器次级输出稳压后的电压。
下图是IC的引脚功能图：TEA1611T各脚电压值:脚号：功能名称用途电压1P IC内误差电压放大器同相输入端０.２３V2VCO 误差放大器输出端0.6V3CSS 外接软启动电容0.01V4CT 过流保护定时电容0V5OCP 过流保护输入引脚0V6PGND 功率管接地0V7NC 空脚0V8SH 连接IC外的高端开关管源极187V9GH 连接IC外的高端开关管门极192V10VDDF自举电源，用于驱动IC外接的高端开关管门极196V11SGND 信号地0V12GL 连接IC外的低端开关管门极5V13VDD IC供电，在IC内稳压后的输出引脚，给IC内电路供电12.5V14VAUX IC电源供电脚15V15RESET 复位输入端，本机中没有使用，该脚悬空。
