后来,就用微型计算机的地址线、片选线、数据发送线、数据接收线、电源线、公共线等构成串行通信的总线制,将许多的探头以并联的方式连接在7根左右的公共导线上。当时的Z80微型计算机的芯片,苹果机的芯片,电耗要上百毫安,只能这样。?
后来,就出现了厚膜集成电路,就可以用4条公共线,3条公共线将所有的探头连接在一起。?
多线控制是一个地址码就用一对线,直接接入中控室或控制器箱,布线量大,不好维修,但是地址故障好查找;总线控制是多点多个地址码公用一对线,每对线(或多对线)可以作为一个回路来接入主机或控制器,施工方便,控制方便,节省材料,回路中所有点位上线以后出现故障易查找,但如果控制器读不出地址码的时候查故障可就困难了。现在大部分工程设计与产品都是总线制的,多线制已经淘汰。 可以参考《电气消防》第二册
现在各厂家报警系统均采用两总线制布线方式,也就是两棵线上可并联多个报警设备(烟感、温感、手报等),根据各厂家回路容量的不同可能这两根线所连接设备最大数量也不一样(例如:海湾回路容量242点,其他厂家有96点的,有256点的等) 多线制是针对于总线制来说的,我们国家消防规范有规定,对于一些重要的设备(如:消火栓泵、喷淋泵、排烟机等)必须用多线制进行控制,也就是每台设备必须有单独的控制线与消防主机相连接,这样即使某个设备的线路出现了故障或被火烧断也不会影响其他设备的使用。 总线制布线方式的优点:布线简单,施工方便,工程造价低 缺 点:一旦某处线路有问题可能会影响一段线路(也可能整个回路)上的设备不能正常工作 多线制优点:一处线路有问题不会影响其他设备的正常工作 缺点:布线复杂,工程造价高
最高的方式就是用2条公共线将几百个探头连接在一起,总线在提供电源电流的同时,可以区分每个探头的输出信号,也可以遥控故障的探头从总线上物理分断。
多线制控制:主要用于控制消防泵、喷淋泵、排烟风机等 重要设备的启动和停止。 容量:可以控制6路设备的启动和停止。 Z1 Z2总线:Z1 Z2总线是一类信号线的集合,是模块间传输信息的公共通道,通过它,控制器与各种功能部件进行各种数据及命令的传送。
消防总线现在一般都是DC24V的(实际信号电压要低一些),规范规定不同பைடு நூலகம்压等级线不能穿在一起,如消防广播线110V-120V,电压等级不同。
在消防报警系统中,多线制与总线制区别?
在消防报警系统中,探头有离子火灾探测器(很灵敏,对于香烟的烟雾有反映,无需到达明火阶段就报警,探头内部有一个小放射源),光电火灾探测器(要烧到浓烟滚滚才报警),温度传感器,水压传感器,通风传感器等等。?
在消防报警系统中,多线制是最可靠的,最传统的,就是每个探头用两根导线独立连接到主机,俗称2N制,也有设立一根公共导线,俗称2N+1制。?

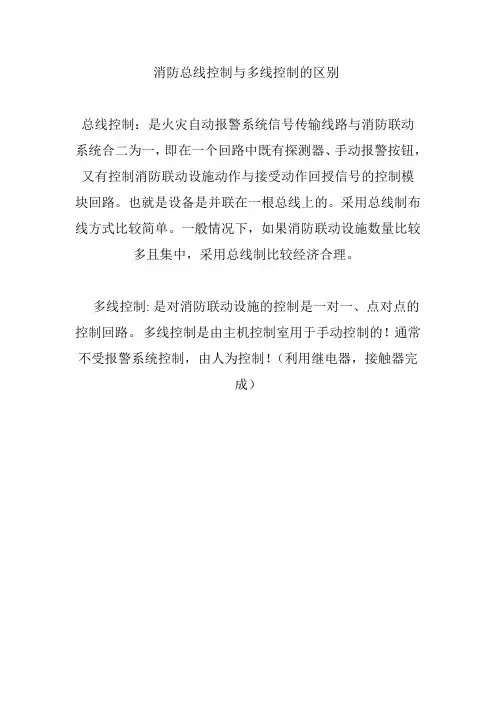

总线 是火灾自动报警系统信号传输线路与消防联动系统合二为一,即在一个回路中既有探测器、手动报警按钮,又有控制消防联动设施动作与接受动作回授信号的控制模块回路。也就是设备是并联在一根总线上的。采用总线制布线方式比较简单。一般情况下,如果消防联动设施数量比较多且集中,采用总线制比较经济合理。 多线 是对消防联动设施的控制是一对一、点对点的控制回路。 多线控制是由主机控制室用于手动控制的!通常不受报警系统控制,由人为控制!(利用继电器,接触器完成)
