强电施工图设计说明
图纸会审、设计变更、洽商记录汇总表 TJ2
专职质检员:
年月日
管理公司:
业主:
年月日
专业技术人员:
(专业监理工程师)
项目负责人:
(总监理工程师)
年月日
专业设计人员:
项目负责人:
年月日
图纸会审、设计变更、洽商记录汇总表
工程名称
扬州广陵公共文化中心
日期
年月日
内容:建筑给排水
1.图纸说明中生活冷水供水管材质有不锈钢管和涂塑钢管两种(除卫生间阀门后管道),应选择哪种材质?
专职质检员:
年月日
管理公司:
业主:
年月日
专业技术人员:
(专业监理工程师)
项目负责人:
(总监理工程师)
年月日
专业设计人员:
项目负责人:
年月日
答:参照施工设计说明
2.空调及VRV的室内机与风管连接处是否也需要用软连接。
答:新风基础及空调箱需采用软接,其余风机盘管及VRV室内机不需要软接
3除无机玻璃钢风管外的镀锌钢板风管法兰连接形式是否采用咬口共板连接。
答:新风系统可以采用
4.地下室人防部分图例不全。
答:待人防设计院出图
5.图纸说明中战时进风、排风系统风机吸入口软接头到扩散室管段必须采用3-5mm的钢板气密焊接而成,而在人防风管穿密闭隔墙预埋管件图中标注4-5mm,且密闭盘大样图预埋短管为圆管是否应该按风管形状及大小尺寸制作。
图纸会审、设计变更、洽商记录汇总表
工程名称
扬州广陵公共文化中心
日期
年月日
内容:建筑电气
1.非人防强电施工图设计说明(一)第六大条第8小条本工程线路保护管在±0.000及以下潮湿场所采用壁厚不小于2.0 mm的SC钢管,而在人防设计图纸中插座照明采用JDG管,动力采用G钢管。是否可以统一为插座照明采用JDG管,其余采用SC钢管?
电气施工设计说明
电气施工设计说明一、工程概况:本工程位于(省市)(区)(路)。
总建筑面积约m2.地下层,主要为,地上层,主要为等。
本工程属于类(办公)建筑。
建筑主体高度m,裙房高度m。
结构形式为。
基础形式为。
人防工程为级,平战结合。
建筑类别为类,防火保护对象分级为级。
二、设计依据2。
1 相关专业提供给本专业的工程设计资料。
2。
2 各市政主管部门对初步设计的审批意见。
2.3 甲方提供的设计任务书及设计要求。
2。
4 国家现行的主要规范、规程及相关行业标准:《民用建筑电气设计规范》JGJ/T16-2008;《10KV及以下变电所设计规范》GB50053—94;《供配电系统设计规范》GB50052-2009;《低压配电设计规范》GB50054—95;《通用用电设备配电设计规范》GB50055—93;《电力工程电缆设计规范》GB50217—1994《建筑物防雷设计规范》GB50057—94(2000年版);《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》GB50016—2006;《高层民用建筑没计防火规范》GB50045-95(2005年版)《建筑照明设计标准》GB50034-2004;《汽车库、修车库、停车场设计防火规范》GB50067-97《火灾自动报警系统设计规范》GB50116-98《电子信息系统机房设计规范》GB50174-2008其它相关的规范、规程、规定等。
三、设计范围3。
1 变配电系统3。
2 照明配电系统3.3 动力用电设备的供电系统3.4 防雷接地系统3。
5 建筑设备监控系统3。
6 火灾自动报警及联动控制系统3。
7 公共广播系统3。
8 综合安保监控系统3.9 电气节能、环保措施四、变配电系统4.1 负荷分级本工程为一级负荷用户,其用电设备按其性质分为:1)一级负荷设备安装容量共计:1500KW,含下列系统及设备用电:一级负荷:消防设备,应急照明,安防、通信网络,潜污泵,客梯,主要办公室,会议室,总值班室,档案室及主要通道照明,楼宇自控系统用电.2) 二级负荷:设备安装容量共计:1450KW,主要为其他普通照明、办公用电。
施工图审查要点(强电)
6.2.6
6.2.7 6.2.8 6.2.9 问题类别小计 7.公寓 7.1 7.1.1 7.1.2 7.1.3 7.1.4 7.1.5 7.1.6 7.2 7.2.1 7.3 7.3.1 7.3.2 7.4
审查从变电所至电井及电井之间 敷设的电缆桥架宽度,是否满足 电缆无间距敷设时,电缆截面总 面积满足不多于40%桥架内截面 要求。 审查普宅核心筒电线穿管暗敷设 是否影响结构 普通电缆与消防电缆是否分开桥 架敷设 审查是否给出温控器配线技术参 数
□是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化
A 类问题 个,B 类问题 个, 防雷 审查是否有防雷计算书 审查是否按防雷类别设避雷网格 审查是否按防雷类别设避雷引下 线 审查是否考虑防止侧向雷击 审查突出屋面的所有金属构件是 否与避雷带可靠焊接 审查是否设置防雷接地测试卡 接地 审查防雷接地电阻的阻值是否满 足规范 等电位 审查本工程是否设置总等电位箱 审查在配电间、弱电间、电梯机 房、带淋浴的卫生间是否设置局部 等电位箱 过电压保护 审查是否设置过电压保护 消防控制室、通讯机房、有线电 视机房等弱电设备机房配电线 路、屋顶及室外配电箱是否安装 电涌保护器 □是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化 □是□否 □优化
5.2.7
A、B 版豪宅户内卧室、客厅的照 明是否设置双控开关,客厅双控 开关分别设置在入户门口附近和 从客厅通往卧室的通道墙面,卧 室双控开关分别设置在进入卧室 门口后的走道侧墙和靠近门口的 床头柜附近的合适位置,方便开 闭室内灯具 A、B 版豪宅户内不设置感应灯具 A、B 版豪宅是否在户内主出入口 附近设置照明总控开关,实现 “一键关闭”所有照明功能 A 版豪宅设置智能照明系统。B 版 豪宅无智能照明系统,或根据具 体项目要求和成本等另行确定。 电源插座 审查厨房、卫生间电源插座是否 选用防溅型 审查洗衣机插座、空调及电热水 器插座是否选用带开关插座 户弱电箱电源可从就近插座取 电,并作为回路的末端 户内平面图中与厨房卫生间无关 的插座回路应避免穿越厨房卫生 间 在车辆出入口预留停车场管理设 备电源,每个出入口预留3 级25A 开关(不低于二级负荷)
第十三章-强电工程的施工方法、程序说明及附图
A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图:2、成套配电柜(盘)及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置,在整个项目供电中占有很重要的位置,是关键设备.严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》(GB50171-92);做到安全可靠、经济合理、技术先进、整齐美观。
2.1施工程序2.2高低压配电柜运抵施工现场后,由起重吊装班配合用吊车吊到配电室门口平台上,用厚壁钢管将柜滚进屋内,过程中注意要小心轻放。
2.3设备开箱检查:设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所,安装前应会同建设单位或监理共同进行开箱检查,并做好设备开箱记录。
2。
4在搬运过程中要固定牢靠,防止碰撞,避免元件、仪表及油漆的损坏。
2。
5柜(箱)要安装在基础型钢上时,型钢可根据此电柜的尺寸大小和重量,选用槽钢或角钢制作,制作时应将型钢矫正矫直,接图纸要求预制加工好后,要按施工图纸所标位置配合土建工程预埋,注意基础型钢顶部宜高出室内抹平地面10mm,但手车式成套柜应与抹平地面相平或按产品要求执行。
基础型钢要求预留铁件焊接牢固,并要用水准仪或水平尺找平、找正.其安装允许偏差如下:基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接,焊接面为扁钢宽度的两倍,焊接要牢固,确保基础型钢有良好的接地。
2.6柜(箱)定位安装:柜(箱)应接施工图的布置,接顺序将柜放在基础型钢上,按柜(箱)安装允许偏差的要求,逐台将柜找正、找平,找正时可用0.5mm铁片进行调整,但每处垫片最多不能超过三片,然后接柜固定螺孔尺寸,在基础型钢上用手电钻钻孔,用镀锌螺栓固定。
柜(箱)安装允许偏差:柜(箱)接地应牢固良好,每台柜(箱)单独与基础型钢,做接地连接,每台柜(箱)从后面左下部的基础型钢焊上鼻子,用Φ6mm2铜线与柜上的接地端子连接牢固。
2.7柜(箱)内二次回路结线和电缆连接:柜(箱)内二次回路结线制造时大部分已完成,只有少量的联锁信号线等需要结线,注意二次回路接地应设置专用接地螺栓;引入柜(箱)内的电缆应排列整齐,编号清晰,避免交叉,并要固定牢固,不使端子排受力;铠装电缆在进入柜(盘)后,应将钢带切断,钢带端部应扎紧,并将钢带接地.2。
_施工图阶段审图要点-强电
□是□否 原因:
游泳池正上方 一般不设置灯具。
□是□否 原因:
泳池水处理机房如果和游泳池不在同一层,应在游泳池所在层 停按钮。
设置机房设备启、
□是□否
原因:
设备层和屋顶设备,在北方地区因防冻需要,应配合水暖设计,设置电伴热的配 电。
□是□否 原因:
电气桥架内的电缆容积率 应满足规范要求,避免火灾隐患。
□是□否
原因:
4.1 A 4.2 A 4.3 A 4.4 A 4.5 A 4.6 B 4.7 B
4.8 A
4.9 B 4.10 A 4.11 A 4 4.12 A 4.13 A
高压系统图:两路高压电源供电和配电、计量和保护方式,符合当地供电公司的 要求。
□是□否
原因:
低压系统图:变压器各段母线照明和动力负荷分配正确、平衡。
6.14 B 6.15 A
6.16 A
酒店室外和室内各处插座的设置,应符合《万达酒店机电设计导则》。
□是□否 原因:
根据万达集团的安全要求,酒店的布草间、家具库、工程部的木工间和油漆间等 应设置防爆灯。
□是□否 原因:
厨房、冷库、锅炉房、游泳池机房、水泵房等处的配电箱柜 应有足够的防护等级
、操作和维护空间,并在安装时采取架高(底距地最低300mm)等防水措施。 每个厨房需要配置两个动力配电箱:一个来自应急母线段给冷库供电(单路),另
□是□否 原因:
6.5 A 6.6 B 6.7 A
6.8 A
变配电图纸 应通过当地供电公司的审核。 酒店的供电区域范围 应正确(酒店与周边商业、车库等的范围清晰)。
□是□否 原因: □是□否 原因:
应急照明灯设置在客房层公共通道、主要疏散通道、疏散楼梯、各人员众多地点 、宴会厅、餐厅、厨房、后勤员工区、大办公室、主要设备房、地下室、前台大 □是□否 原因: 堂等处。
强电设计说明

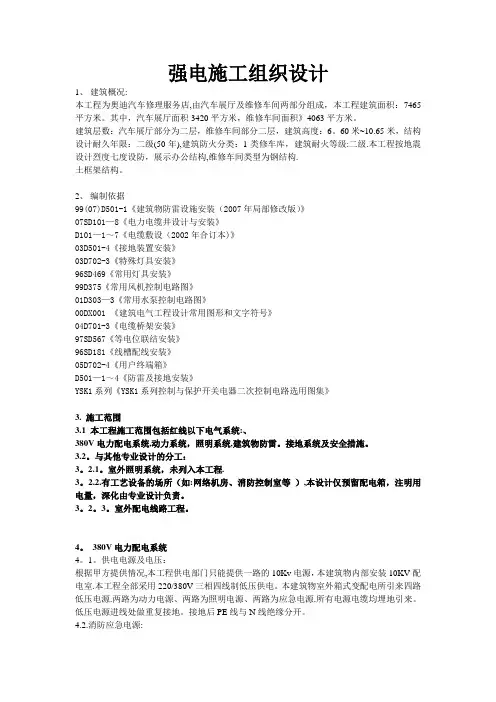

强电施工组织设计1、建筑概况:本工程为奥迪汽车修理服务店,由汽车展厅及维修车间两部分组成,本工程建筑面积:7465平方米。
其中,汽车展厅面积3420平方米,维修车间面积》4063平方米。
建筑层数:汽车展厅部分为二层,维修车间部分二层,建筑高度:6。
60米~10.65米,结构设计耐久年限:二级(50年),建筑防火分类:1类修车库,建筑耐火等级:二级.本工程按地震设计烈度七度设防,展示办公结构,维修车间类型为钢结构.土框架结构。
2、编制依据99(07)D501-1《建筑物防雷设施安装(2007年局部修改版)》07SD101—8《电力电缆井设计与安装》D101—1~7《电缆敷设(2002年合订本)》03D501-4《接地装置安装》03D702-3《特殊灯具安装》96SD469《常用灯具安装》99D375《常用风机控制电路图》01D303—3《常用水泵控制电路图》00DX001 《建筑电气工程设计常用图形和文字符号》04D701-3《电缆桥架安装》97SD567《等电位联结安装》96SD181《线槽配线安装》05D702-4《用户终端箱》D501—1~4《防雷及接地安装》YSK1系列《YSK1系列控制与保护开关电器二次控制电路选用图集》3. 施工范围3.1 本工程施工范围包括红线以下电气系统:、380V电力配电系统,动力系统,照明系统,建筑物防雷。
接地系统及安全措施。
3.2。
与其他专业设计的分工:3。
2.1。
室外照明系统,未列入本工程.3。
2.2.有工艺设备的场所(如:网络机房、消防控制室等),本设计仅预留配电箱,注明用电量,深化由专业设计负责。
3。
2。
3。
室外配电线路工程。
4。
380V电力配电系统4。
1。
供电电源及电压:根据甲方提供情况,本工程供电部门只能提供一路的10Kv电源,本建筑物内部安装10KV配电室.本工程全部采用220/380V三相四线制低压供电。
本建筑物室外箱式变配电所引来四路低压电源.两路为动力电源、两路为照明电源、两路为应急电源.所有电源电缆均埋地引来。
附录D2:电气专业审图要点(强电)-施工图
16、应急广播扬声器布置距离宜为12-20米左右,满足规范要求。
72
泛光照明
1、每个支路的导线截面是否合理,需要考虑电压降。
73
2、灯具数量统计是否正确,抽查。
74
3、灯具必须根据节假日分别控制。系统图表达清楚
75
4、灯具安装大样图。
76
5、必须有外电源图纸。
77
园林电气
1、园林电气接地形式是否是TT系统
附录D电气专业(强电)施工图审图要点--(满足√不满足×)
序号
分项
审查要点
执行情况
备注
1
图纸完整性
1、工程概述准确无误,信息要全面。建筑基础信息、结构形式、层高、停车数量等
2
2、采用柴发的项目,发电机的的启动方式及启动时间应符合规范要求,必须在设计
说明中给出启动时间。
3
3、规范版本无误
4
4、与本工程相关的专业说明内容力求完整,无关的图例及叙述等应删除
5
变电所低压系统
1、主开关及配出回路开关断流能力是否满足要求?
6
2、电流互感器的变比是否合适?与电流表、电度表是否配合?
7
3、低压母线的规格型号选择是否正确?
8
4、变压器容量计算是否正确?变压器的台数是否合理?
9
5、配出回路是否都有计算,导线规格型号有无错误?
10
6、保护开关的选择与导线的配合是否正确。上下线之间选择性如何?
78
2、灯具安装大样图。
79
3、必须有外电源图纸。
64
9、手动报警按钮安装是否满足规范要求?
65
10、所有消防产品是否产品检验证明?
66
11、火灾报警器安装位置,高度是否满足要求?
某办公楼建筑强电设计说明标准版设计图
电气施工图设计说明
电气施工图设计说明一、建筑概况本工程位于(),()路与()路交叉口()。
建筑面积(m2)。
地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类建筑。
建筑主体高度(M),裙房高度(M)。
结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。
二、设计依据1.各市政主管部门对初步设计的审批意见;2.甲方设计任务书及设计要求;3.《民用建筑电气设计规范》JGJ/T16-92;4.《10KV及以下变电所设计规范》GB50053-94;5.《供配电系统设计规范》GB50052-95;6.《低压配电设计规范》GB50054-957.《建筑物防雷设计规范》GB50057-94;(2000年版)8.《高层民用建筑设计防火规范》GB50045-95;(2001年版)9.《人民防空地下室设计规范》GB50038-94;10.其它有关国家及地方的现行规范,规范;11.各专业提供的设计资料;三、设计范围本设计包括红线内的以下内容:1.高、低压配电系统;2.电力配电系统;3.照明配电系统;4.楼宇自控系统;5.防雷及接地系统;6.人防工程;7.室外照明系统(与专业厂家配合);8.报告厅,演播室,多功能厅等的调兴照明系统(与专业厂家配合);9.有工艺设备的场所(例如:厨房、电梯等),设计仅预留配电箱;10.根据甲方()文,本工程设计时,公共场所及所有办公室的强电设备均只做预留,强电将电源引至配电箱,预留装修照明仅先期估算照明容量,待以后由室内装修设计负责进行配电盘及平面的二次设计,以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1.本工程负荷等级为()级。
2.本工程从()及()引来两路10kv高压电源,每路均能承担本工程全部负荷。
两路高压电源同时工作,互为备用。
3.10kv高压电源引至设在本工程()层的分界室。
变配电所设在地下()层。
高压为单母线分段运行,手动联络,高压断路器为真空断路器,直流操作()AH,继电保护为定时限过流及速断保护。
强电设计说明
强电设计说明1.《G03609-14号宗地调整地块三(星河雅宝高科创新园一期五地块)》项目是由深圳雅宝房地产开发有限公司投资兴建,用地东西长约240米,南北宽约84米,东西向为斜坡地有6米高差,用地北向紧邻雅宝1,3,4号地块,西北向民治水库开敞,东南倚靠银湖山郊野公园、紧邻雅宝水库,用地面积为19178平方米,总建筑面积154457平方米,计容面积111732平方米,不计容面积42725平方米,其中主塔楼A座建筑高度148.2米,B座建筑高度81.6米,容积率5.5,绿地率35%。
1、本项目由A座(超高层建筑)、B座(高层建筑)二座组成,其使用功能均为办公。
其中:A座地上32层,十二层和二十四层为消防避难层;B座地上18层。
A、B座之间一层为架空车库。
地下共3层,主要功能为车库、设备房,停车数1169辆。
建筑总高度为148.2米,属一类高层建筑。
项目耐火等级一级,结构选型为框架核心筒结构、框架剪力墙结构,设计使用年限为50年,建筑物抗震烈度按7度设防。
二、设计依据:1、各市政主管部门对初步设计的审批意见;2、甲方设计任务书及设计要求;3、《民用建筑电气设计规范》JGJ 16-2008;4、《高层民用建筑设计防火规范》GB50045-95(2005版);5、《低压配电设计规范》GB50054-2011;6、《供配电系统设计规范》GB50052-2009;7、《20kV及以下变电所设计规范》GB50053-2013;8、《通用用电设备配电设计规范》GB50055-2011;9、《建筑照明设计标准》GB50034-2013;10、《建筑物防雷设计规范》GB50057-2010;11、《电力工程电缆设计规范》GB50217-2007;12、《汽车库、修车库、停车场设计防火规范》GB50067-1997;13、《建筑设计防火规范》GB50016-2006;14、《建筑物电子信息系统防雷设计规范》GB50343-2012;15、《工程建设标准强制性条文(房屋建筑部分)》(2013年版);16、《民用建筑节能条例》2008年国务院530号令。
强电电气设计说明
强电电气设计说明一、设计范围:1、本工程设计包括红线内的以下电气系统。
1)照明系统。
2)电力配电系统。
3)建筑物防雷、接地系统及安全措施。
4)火灾自动报警系统。
二、10/0.4KV变配电系统1、负荷等级:一级负荷:介入式X光机、走到照明、应急照明及消防设备等用电负荷。
二级负荷:康复病房。
三级负荷:空调、普通病房照明等其余用电负荷。
2、供电电源:本建筑从医院整个变配电所引来多路低压电源,此变电所需市政引来两路10KV电源高压电源,一用一备或者互为备用,备用电源容量要求满足全部一二级负荷要求。
三、电力配电系统:1、低压配电系统采用放射式与树干式相结合的方式。
单台容量较大或重要负荷采用放射式供电;照明及一般负荷采用放射式与树干式相结合的供电方式。
2、容量不大于15KW的电动机采用全压启动方式;18KW以上电动机采用软启动方式。
四、照明系统:1、光源:病房、办公、培训、设备用房等一般场所采用T5荧光灯,走道、楼梯间等场所采用紧凑型节能荧光灯。
2、治疗、病房、护士站等光源显色指数Ra不小于80,设备用房、库房、走道等其它场所Ra不小于60.五、设备选择及安装1、照明配电箱在竖井、柱及防火分区隔墙上明装、其余除标注外均暗装;安装高度为底边距地 1.4m。
应急照明箱、消防设备配电箱箱体应有明显标志,并做防火处理。
2、动力箱、控制箱除竖井、防火分区隔墙、剪力墙上明装外,其余除标注外均暗装。
箱体高度:600mm以下,底边距地1.4m;600mm~800mm 高,底边距地1.2m;800mm~1000mm高,底边距地1.0m;1000mm~1200mm 高,底边距地0.8m;箱体1200mm以上时应按动力柜生产、落地安装,下设200mm基础。
3、照明开关、插座均为86系列,暗装,除注明者外,均为250V,10A,插座均为安全型。
底边距地0.3m;开关底边距地1.4m;均为距完成地面的距离。
有淋浴、浴缸的卫生间开关,插座应选用防潮防溅型面板,且开关、插座及其他电器面板及管线应设在‖区以外。
住宅建筑施工图电气设计说明常见问题解析
常 见 问题 进 行 较 详 细 的梳 理 和 解 读 。 从 审 图 的 角度 有 针 对 性 地 分 析 和提 出建议 。
关 键 词 住 宅 电 气 设 计 施 工 图 审 查 强 制 性 条 文 技 术 审 查 要 点 配 电 系 统 照 明 系统 弱 电
e l e c t r i c a l d e s i g n d e s c r i p t i o n o n c o n s t uc r t i o n d r a wi n g i n c o n s i s t e n t wi t h c o mp u l s o r y p r o v i s i o n s a n d k e y p o i n t s
Dr a wi n g o f Re s i d e n t i a l Bu i l d i n g s W ANG Ce q u n ( E n g i n e e r i n g C o n s t r u c t i o n C o n s u l t a n t C e n t e r .C h i n a I P P R I n t e r n a t i o n a l
或 要 点 的 问题 ,确 是 一 件 不 易 完 成 的工 作 。一 方 面 竞 争 激 烈 的设 计 市 场需 要 提 供 高 质 量 的设 计 产 品 ,另 一 方 面 又 要使 自己 的施 工 图 文 件 满 足 相 关 标 准 规 范 强 制 性 条文 的基 本 要求 ,这 就 需 要设 计 者 不 断 增 强 业 务 能 力 ,找 出避 免 犯 强 制 性 条 文 和 审查 要 点 的 方 法 ,使 我
建筑电气工程施工图的工程
建筑电气工程施工图的工程一、建筑电气工程施工图的定义建筑电气工程施工图是基于建筑电气工程设计方案,详细展示建筑物内电气设备、电气线路、电气布局等内容的绘制图纸,是建筑电气工程设计方案的具体呈现,也是施工单位进行施工的操作指南。
二、建筑电气工程施工图的编制原则1.合理性原则:建筑电气工程施工图应符合相关法律法规和国家标准,保证施工质量、安全性和经济性。
2.清晰明了原则:建筑电气工程施工图要求绘制清晰、明了,方便施工人员查阅和操作。
3.细致完备原则:建筑电气工程施工图应包含建筑物内所有电气设备、电气线路、配电箱、开关、插座等细节,确保施工的全面性和完备性。
4.规范化原则:建筑电气工程施工图应符合相关设计规范和标准,避免出现不符合要求的问题。
三、建筑电气工程施工图的内容要求1.电气设备布置图:包括建筑物内所有电气设备的布置位置、安装高度等信息。
2.电气布线图:展示建筑物内所有电气线路的走向、连接方式、规格等信息。
3.配电箱布置图:展示建筑物内配电箱的位置、配电情况等信息。
4.开关插座布置图:展示建筑物内所有开关、插座的位置、数量、类型等信息。
5.接地引线图:展示建筑物内所有设备的接地引线情况。
6.防雷接地引线图:展示建筑物内所有设备的防雷接地引线情况。
7.自动控制系统布线图:展示建筑物内自动控制系统的布线情况。
8.照明布线图:展示建筑物内所有照明设备的布线情况。
四、建筑电气工程施工图的绘图要求1.标准化:建筑电气工程施工图绘制应符合相关规范和标准,字迹清晰,线条粗细适中。
2.明确性:建筑电气工程施工图上所有信息应清晰明了,符号、图例应使用统一规范。
3.尺寸一致性:建筑电气工程施工图上的尺寸应一致,确保施工的准确性。
4.布局合理:建筑电气工程施工图上的内容布局合理,易于施工人员理解和操作。
五、总结建筑电气工程施工图是建筑电气工程设计的重要组成部分,它具有指导施工、保证施工质量、安全和经济等重要作用。
编制建筑电气工程施工图要符合相关原则和规范,内容要求全面细致,绘图要求标准明确,确保施工的顺利进行。
220kV线路工程施工图设计
新型材料站至F系列220kV线路工程施工图设计设计说明书卷册总目录第一卷第一册总图部分第一卷第二册杆位图及杆塔明细表第二卷第一册导线曲线及金具部分第二卷第二册地线曲线及金具部分第三卷第一册SZ2双回直线铁塔组装图第三卷第二册SJ1双回转角铁塔组装图第三卷第三册SJ3双回转角铁塔组装图第三卷第四册SJ4双回转角铁塔组装图第三卷第五册SDJ双回终端铁塔组装图第四卷第一册铁塔基础部分说明书目录第1章总的部分1.1 设计依据1.2 设计范围1.3 设计依据的主要规程、规范1.4 工程概况1.5 主要技术经济指标第2章线路路径2.1进出线说明2.2 路径第3章机电部分3 1 气象条件3.2 导线及地线3.3 导、地线防振3.4 间隔棒及其安装3.5 绝缘、防雷及接地3.6 导线相序及换位3.7 对地和交叉跨越距离3.8 初伸长处理3.9 跳线安装3.10 孤立档架线说明3.11 对交叉跨越物的处理3.12 金具使用说明3.13 施工注意事项3.14 其他第4章杆塔及基础4.1 杆塔4.2 基础4.3.原材料4.4 防腐、防盗及防松4.5 施工注意事项第5章通信影响及防护5.1 设计原则及依据5.2 综合屏蔽系数5.3 通信影响及防护5.4 施工说明及注意事项附表:附表1 铁塔数量一览表附表2 机电材料一览表第1章总的部分1.1 设计依据1.1.1公司提供的路径及平面1.2 设计范围1.2.1本工程设计包括以下两部分:(1)从新型材料站220kV出线架构起至三公司F系列220kV电源挂线点。
1.2.2本工程对邻近通信线的影响计算和保护设计;1.3 设计依据的主要规程、规范1.3.1 《110~750kV架空输电线路设计规范》(GB50545-2010)1.3.2 《交流电气装置的过电压保护和绝缘配合》DL/T620-19971.3.3 《电信线路遭受强电线路危险影响的容许值》GB6830-861.3.4 《输电线路对电信线路危险和干扰影响防护设计规程》DL/T5033-20061.3.5 《送电线路对电信线路危险影响设计规程》DL5033-941.3.6 《架空送电线路杆塔结构设计技术规定》DL/T5154-20021.3.7 《送电线路基础设计技术规定》DL/T5219-20051.3.8 《电力系统污区分级与外绝缘选择标准》Q/GDW 152-20061.3.9 《架空电力线、变电站对电视差转台、转播台无线电干扰防护间距标准》GBJ143-901.3.10 其他相关的规程、规范1.4 工程概况1.4.1 线路额定电压:220kV。
强电设计的基本步骤
强电设计的基本步骤第一阶段:设计方案阶段第一步:了解建筑对象,包含地理位置,就近资源,层数,层高,构造,使用类型,建筑、构造、水暖专业要求等;第二步:了解甲方意图和基本要求,包含经济状况,适用人群,生活习惯规律,设计合同上甲方要求等;第三步:确定编制依据,包含设计级别,要依据的规范和标准(重点是防雷、接地、安全、消防等),特殊的电气要求等;第四步:制定设计方案,针对不同的侧重点,不同的经济标准,不同的容量标准等,制定多个方案;第五步:对不同的方案开展经济指标,舒适指标,容量指标的比照,征询甲方意见,确定最终方案;第六步:编制设计方案阶段电气设计说明。
第二阶段:初步设计阶段第一步:详细分析设计方案以及甲方、土建、水暖专业的要求;第二步:确定细部操作的规范、标准、以及其它依据;第三步:对设计方案开展细化,开展初步布线;第四步:结合甲方意见,初步确定各种电器、设施、器件的布置;第五步:编制多个细部方案,开展初步设计预算;第六步:按照多方面指标,在加方参与下确定最正确方案;第七步:编制初步电气设计文件。
第三阶段:施工图设计阶段第一步:会合甲方、土建、水暖专业,对初步设计文件开展交底确认,提出一些新的具体要求;第二步:确定最终设计依据,编制设计规范、标准说明;第三步:对各部位开展详细计算、对照,在设计依据以及初步设计文件指导下开展施工图设计;第四步:对设计施工图开展自审,分项分步审核;重点是规范、标准执行情况,规格尺寸标注情况,专业之间交叉情况等;第五步:编制施工图设计文件。
第四阶段:施工跟踪阶段及时了解甲方及施工方的反应意见,对原设计开展合理的变更和技术交底,对于有争议的地方给予合理的解释和答复;坚决不能迁就甲方而违背规范要求,做到不违背以人为本的原则。
第五阶段:综合分析总结阶段施工结束后,适时了解使用者的看法和意见;总结整个设计的优缺点,总结当前使用者的实际需求水平;有效指导以后的设计。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
强电施工图设计说明一、项目概况本项目位于_____,东临_____,西临_____,南临_____,北临_____。
是由综合商业、_____栋高层办公楼、_____栋高层公寓组成的大型商业综合体。
总用地面积_____m2,总建筑面积_____m2,其中地上建筑面积_____m2,地下建筑面积_____m2,人防面积_____㎡。
本项目地下_____层,地下部分包含有:局部商业、机动车停车库(停车位_____个)、设备房及人防用房。
商业_____层,裙房高度_____m,建筑面积_____m2;办公楼()层,高度_____m,建筑面积_____m2;公寓()层,高度()m,建筑面积_____m2。
结构形式为_____,基础形式为_____。
建筑的耐火及防火等级为_____。
本设计为项目中的商业。
商业总建筑面积_____m2,其中自持商业建筑面积_____m2,可售商业建筑面积_____m2。
包括:(商业主力店、精品超市、餐饮、休闲娱乐等各种功能。
)二、设计依据1.其他专业提供给本专业的工程设计资料;2.业主所提供的设计任务书及有关市政条件,包括本项目之机电要求;3.各相关主管部门对初步设计阶段设计文件的批复意见;4.当地各主管部门的相关规定;5.《华润万象城、万象汇机电设计指引》(2015-11第2.1版);6.国家现行的有关设计规范、规程及相关行业标准:1)《民用建筑电气设计规范》(JGJ 16-2008)2)《工程建设标准强制性条文(房屋建筑部分)》(2013年版)3)《建筑设计防火规范》(GB50016-2014)4)《人民防空工程设计防火规范》(GB50098-2009)5)《20KV及以下变电所设计规范》(GB50053-2013)6)《供配电系统设计规范》(GB50052-2009)7)《低压配电设计规范》(GB50054-2011)8)《建筑照明设计标准》(GB50034-2013)9)《建筑物防雷设计规范》(GB50057-2010)10)《建筑物电子信息系统防雷技术规范》(GB50343-2012)11)《通用用电设备配电设计规范》(GB50055-2011)12)《办公建筑设计规范》(JGJ 67-2006)13)《商店建筑设计规范》(JGJ48-2014)14)《电影院建筑设计规范》(JGJ58-2008)15)《电力装置的继电保护和自动装置设计规范》(GB50062-2008)16)《汽车库、修车库、停车场设计防火规范》(GB50067-2014)17)《人民防空地下室设计规范》(GB50038-2005)18)《公共建筑节能设计标准》(GB50189-2015)19)《电力工程电缆设计规范》(GB50217-2007)20)《民用建筑设计通则》(GB50352-2005)21)《无障碍设计规范》(GB 50763-2012)22)《智能建筑设计标准》(GB50314-2015)23)《爆炸危险环境电力装置设计规范》(GB50058-2014)24)《交流电气装置的接地设计规范》(GB/T50065-2011)25)《建筑内部装修设计防火规范》(GB50222-95(2001)26)《3~110KV高压配电装置设计规范》(GB50060-2008)27)《消防应急照明和疏散指示系统》(GB17945-2010)28)《民用建筑绿色设计规范》(JGJ/T 229-2010)29)《建筑电气工程施工质量验收规范》(GB 50303-2002)7.地方现行的有关设计规范、规程及标准:1)《XXXX》(XXXX);注:需根据项目具体情况增加相关的设计规范,以上所列与项目无关的规范可删除。
三、设计范围及分界1.设计范围:本工程设计包括红线内的以下电气系统:1)10/0.4KV变配电及应急发电机系统;2)动力配电系统;3)照明配电系统;4)防雷及接地系统;5)电力监控系统;6)电气火灾监控系统;7)消防电源监控系统8)消防应急照明和疏散指示系统注:大区设计部根据项目及工程的实际情况,与设计院划分设计界面;确定电气火灾监控系统、消防电源监控系统、消防应急照明和疏散指示系统等,如在强电设计范围内,须增加相应的系统说明。
2.设计界面:1)电源分界点为高压配电室进线柜内进线开关的进线端,本设计提供高压线路进入本工程建设红线范围内的路径。
