湖南省张家界市民族中学物理第十一章 电路及其应用精选测试卷专题练习
高中物理必修第3册第十一章 电路及其应用试卷测试卷附答案
高中物理必修第3册第十一章电路及其应用试卷测试卷附答案一、第十一章电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A、2A，若把1A、2A分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A．图甲中的1A、2A的示数相同B．图甲中的1A、2A的指针偏角相同C．图乙中的1A、2A的示数和偏角都不同D．图乙中的1A、2A的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A错误，B正确；CD.图乙中的A1、A2串联，A1、A2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。
2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q ne I t t== 代入解得， A vSN e I M ρ=解得电子定向移动的速率： A M v SN eρ=故A 正确，BCD 错误．3．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1RD ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
人教版高中物理第十一章 电路及其应用精选试卷测试卷(含答案解析)
人教版高中物理第十一章电路及其应用精选试卷测试卷（含答案解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷(Word版 含解析)
【分析】
【详解】
当cd端短路时，ab间电路的结构是：电阻 并联后与 串联，等效电阻为： ，故A错误；当ab端短路时，cd之间电路结构是：电阻 并联后与 串联，等效电阻为： ，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压， ；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻 两端的电压，为 ，故D错误；
故选：B。
【点睛】
要明确电压表的改装和读数原理，灵活运用电阻串并联规律。
13．如图所示，四个相同的表头分别改装成两个安培表和两个伏特表．安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路，则（ ）
A．电流表A1的读数大于电表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷（Word版 含解析）
一、第十一章电路及其应用选择题易错题培优（难）
1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）
2．一个T形电路如图所示，电路中的电阻 ， ，另有一测试电源，所提供电压恒为10V，以下说法正确的是
A．若将cd端短路，ab之间的等效电阻是50Ω
B．若将ab端短路，cd之间的等效电阻是40Ω
C．当ab两端接上测试电源时，cd两端的电压为4V
D．当cd两端接通测试电源时，ab两端的电压为6V
【答案】C
C．加热或冷却时都变小
D．加热或冷却时都变大
【答案】C
【解析】
【分析】
【详解】
若将热敏电阻Ⅰ看做是电源的内阻，可知开始时热敏电阻Ⅰ和Ⅱ阻值相等时，Ⅱ的功率最大；故无论是冷却或加热Ⅱ，Ⅱ的电功率都变小；

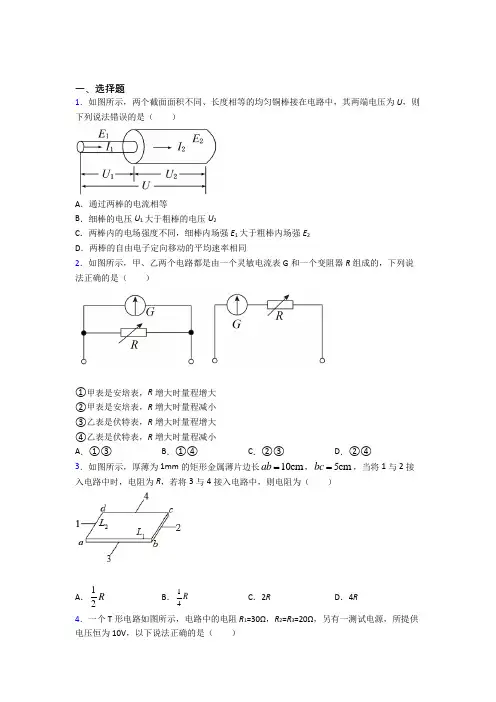

高中物理必修三第十一章《电路及其应用》测试卷(包含答案解析)(27)
一、选择题1．如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U ，则下列说法错误的是（ ）A ．通过两棒的电流相等B ．细棒的电压U 1大于粗棒的电压U 2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ）①甲表是安培表，R 增大时量程增大②甲表是安培表，R 增大时量程减小③乙表是伏特表，R 增大时量程增大④乙表是伏特表，R 增大时量程减小A ．①③B ．①④C ．②③D ．②④ 3．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14R C ．2R D ．4R4．一个T 形电路如图所示，电路中的电阻R 1=30Ω，R 2=R 3=20Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是（ ）A．若将cd端短路，ab之间的等效电阻是40ΩB．若将ab端短路，cd之间的等效电阻是50ΩC．当ab两端接上测试电源时，cd两端的电压为5VD．当cd两端接通测试电源时，ab两端的电压为6V5．在某次创新实验大赛中，一实验小组需要使用量程为（0~3A）的电流表和量程为（0~15V）的电压表。
主办方仅给提供一只毫安表（内阻R g=99Ω，满偏电流I g=6mA），定值电阻R1=1Ω，以及0~9999.9Ω的变阻箱R2。
该实验小组根据实验器材设计的电路如图所示，则（）A．电键K掷于1时，可改装成量程为0 ~3A的电流表，此时R2=40ΩB．电键K掷于1时，可政装成量程为0~15V的电压表，此时R2=2401ΩC．电键K掷于2时，可改装成量程为0 ~3A的电流表，此时R2=400ΩD．电键K掷于2时，可改装成量程为0~15V的电压表，此时R2=24Ω6．如图所示的电路，是用一个灵敏电流计G和一个变阻器R改装的量程更大的电表，下列判断正确的是（）A．改装成了电流表，R减小时量程增大B．改装成了电流表，R增大时量程增大C．改装成了电压表，R减小时量程增大D．改装成了电压表，R增大时量程增大7．一灵敏电流计G，内阻R g＝100Ω，满偏电流I g＝2mA，改装成0-3V和0-15V的两个量程的电压表，则下列关于电阻R1和R2的表述中正确的是（）A．R1为140ΩB．R1为600ΩC ．R 2为6000ΩD ．R 2为7400Ω8．下列说法正确的是（ ） A ．电动势E 与电压U 单位相同，所以E 与U 没有区别B ．电阻率越大，导体对电流的阻碍就越大C ．电流有方向，但它是一个标量D ．根据2QE kR =当0R →，E →∞ 9．如图所示，电路中的电阻110ΩR =，2120ΩR =，340ΩR =，则（ ）A ．当ab 端开路时，cd 之间的等效电阻是30ΩB ．当cd 端开路时，ab 之间的等效电阻是50ΩC ．当ab 端短路时，cd 之间的等效电阻是160ΩD ．当cd 端短路时，ab 之间的等效电阻是8Ω10．一个标有“220V ，100W”字样的普通白炽灯，两端所加的电压由0逐渐增大到220V ，在此过程中，电压U 和电流I 的关系可用图线表示。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷检测题(Word版 含答案)
高中物理第十一章电路及其应用第十一章电路及其应用精选试卷检测题（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B 【解析】 【分析】 【详解】把电流表改装成2V 的电压表需要串联分压电阻，串联电阻阻值为：；故B 正确，ACD 错误；故选B ．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．3．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A 【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A. 考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.4．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．5．如图所示是一个电路的一部分,其中R1=10Ω,R2=4Ω,R3=4Ω,I1=0.3A,I2=0.5A,那么电流表测得的电流为( )A．0.25A，方向向右B．0.15A，方向向左C．0.75A，方向向左D．0.35A，方向向右【答案】A【解析】【详解】1R两端的电压：1110.310V3VU I R==⨯=2R两端的电压：2220.54V2VU I R==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。

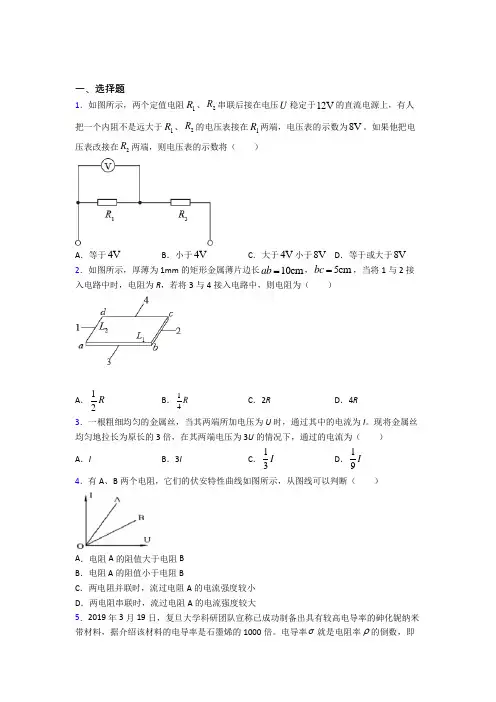

高中物理必修三第十一章《电路及其应用》测试卷(含答案解析)
一、选择题1．如图所示，两个定值电阻1R 、2R 串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于1R 、2R 的电压表接在1R 两端，电压表的示数为8V 。
如果他把电压表改接在2R 两端，则电压表的示数将（ ）A ．等于4VB ．小于4VC ．大于4V 小于8VD ．等于或大于8V 2．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14R C ．2R D ．4R3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。
现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U 的情况下，通过的电流为（ ） A ．I B ．3I C ．13I D ．19I 4．有A 、B 两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）A ．电阻A 的阻值大于电阻BB ．电阻A 的阻值小于电阻BC ．两电阻并联时，流过电阻A 的电流强度较小D ．两电阻串联时，流过电阻A 的电流强度较大5．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。
电导率σ就是电阻率ρ的倒数，即1σρ=。
下列说法正确的是（ ）A ．材料的电导率与材料的形状有关B ．材料的电导率越小，其导电性能越强C ．电导率大小与温度无关D ．电导率的单位是1Ωm⋅ 6．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 减小时量程增大D ．乙表是电压表，R 增大时量程减小7．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr keπ B ．周期为22mr keπ C ．等效电流的大小22e k mr πD ．等效电流的大小2eke mrπ 8．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大9．如图所示，1R 和2R 是材料相同、厚度相同、上下表面均为正方形的导体，但2R 的尺寸比1R 要小，通过导体的电流方向如图中箭头所示，假设1R 边长为4L ，2R 边长为L ，若1R 的电阻值为8Ω，则2R 的阻值为（）A ．2ΩB ．8ΩC ．32ΩD ．64Ω10．如图所示，在2MgCl 溶液中，正、负电荷定向移动，其中Cl -水平向左移动。
人教版高中物理第十一章 电路及其应用精选试卷综合测试卷(word含答案)
人教版高中物理第十一章 电路及其应用精选试卷综合测试卷（word 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R ab ρπ-= C ．2()abR b a ρπ=-D ．2(+)abR b a ρπ=【答案】B 【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ． 考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A3．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。
(典型题)高中物理必修三第十一章《电路及其应用》测试卷(有答案解析)
一、选择题1．如图所示，是一个由电池、电阻R 、电键S 与平行板电容器组成的串联电路，电键S 闭合。
一带电液滴悬浮在两板间P 点不动，下列说法正确的是（ ）A ．液滴一定带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷通过电容器从B 运动到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动2．关于并联电路，下列说法中错误的是（ ）A ．总电阻阻值必小于每一只电阻阻值B ．其中一只电阻阻值增大时，总电阻阻值必减小C ．再并联一只电阻时，总电阻阻值必减小D ．拿掉一只电阻时，总电阻阻值必增大3．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U =4．金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。
已知一段粗细均匀的铜线中通过的电流为20A ，设每个铜原子提供一个自由电子为载流子．．．．．．．．．．．．．．．．．．，电子的电量为1.6×10﹣19C 。
另外还有一些可供选择的物理量：阿伏伽德罗常数N 0，铜的摩尔质量μ，铜线的长度L ，铜线的电阻R ，铜线的质量m ，铜线两端的电压U 。
则为估算出电子定向运动的速度，从以上物理量中应该选用的是（ ）A ．N 0、μ、m 、RB ．μ、m 、U 、RC ．N 0、μ、m 、LD ．μ、m 、L 、R 5．如图所示，为了测量R x 的电阻，电流表事先已经接好，拿电压表的K 接线柱去分别试触b 、c 两点，发现电流表示数有变化明显，电压表示数基本不变。
则下列说法正确的是（ ）A ．此电阻为小电阻，K 接b 误差较小，测量结果略微偏小B ．此电阻为小电阻，K 接c 误差较小，测量结果略微偏大C ．此电阻为大电阻，K 接b 误差较小，测量结果略微偏小D ．此电阻为大电阻，K 接c 误差较小，测量结果略微偏大6．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr ke πB ．周期为22mr keπ C ．等效电流的大小22e k mr πD ．等效电流的大小2eke mrπ 7．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大8．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，若将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为（ ）A ．8UB ．4UC ．2UD ．U9．有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h ，大柱体柱截面边长为a ，小柱体柱截面边长为b ，则（ ）A ．从图示电流方向看大柱体与小柱体的电阻之比为a ：bB ．从图示电流方向看大柱体与小柱体的电阻之比为1：1C ．若电流方向竖直向下，大柱体与小柱体的电阻之比为a ：bD ．若电流方向竖直向下，大柱体与小柱体的电阻之比为2a ：2b10．如图所示为某同学设计的多用电表的原理示意图。
人教版高中物理第十一章 电路及其应用精选试卷试卷(word版含答案)
人教版高中物理第十一章 电路及其应用精选试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3【答案】C【解析】【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律L R Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律: 2L L R S Vρρ== 当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的；D ．并联电路,电压相等,根据公式U I R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比： 12:3:1I I =所以D 选项是不符合题意的；3．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ）A ．串联一个14700Ω的电阻B．并联一个14700Ω的电阻C．串联一个15000Ω的电阻D．并联一个15000Ω的电阻【答案】A【解析】【分析】【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g gU I R R=+，代入数据得14700ggUR RI=-=Ω，故选A．【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为ggUR RI=-．4．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。
人教版高中物理第十一章 电路及其应用精选试卷练习卷(Word版 含解析)
人教版高中物理第十一章电路及其应用精选试卷练习卷（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．一个电流表的满偏电流I g=1mA，内阻为300Ω，要把它改装成一个量程为15V的电压表，则应在电流表上（）A．串联一个14700Ω的电阻B．并联一个14700Ω的电阻C．串联一个15000Ω的电阻D．并联一个15000Ω的电阻【答案】A【分析】【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g gU I R R=+，代入数据得14700ggUR RI=-=Ω，故选A．【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为ggUR RI=-．3．一电流表G的满偏电流Ig=2mA，内阻为100Ω．要把它改装成一个量程为0.4A的电流表，则应在电流表G上A．并联一个0.5Ω的电阻B．并联一个100Ω的电阻C．串联一个0.5Ω的电阻D．串联一个100Ω的电阻【答案】A【解析】把电流表改装成0.4A的电流表需要并联一个分流电阻，分流电阻阻值：0.0021000.50.40.002g ggI RRI I⨯==Ω≈Ω--，故选A.【点睛】本题考查了电流表的改装，知道电流表改装原理、应用并联电路特点与欧姆定律即可正确解题．4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是A．两只电表的指针都不偏转B．两只电表的指针偏转角相同C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角【答案】C【解析】【分析】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故ABD错误，C正确；故选C．【点睛】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；将电压表和电流表串联，分析通过表头的电流关系，判断指针偏转角度的大小.5．如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍．当开关闭合后，三个理想电压表的示数关系是（）A．V1的示数是V2的2倍B．V1的示数是V3的2倍C．V2的示数是V1的2倍D．V2的示数是V3的2倍【答案】A【解析】【分析】【详解】由题意可知：L c=2L a=2L b， S b=2S a=2S c；设b的电阻R b=R，由电阻定律R=ρLS得：R a=2R b=2R，R c=2R a=4R，R c：R a：R b=4：2：1，由电路图可知，a、b、c三个电阻串联，通过它们的电流I相等，由U=IR得：U c：U a：U b=4：2：1，U V3：U V1：U V2=4：2：1，A、V1的示数是V2的2倍，故A正确，C错误；B、V3的示数是V1的2倍，故B错误；D、V3的示数是V2的4倍，故D错误；故选A．6．R1和R2是材料相同，厚度相同，表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图电路的A、B端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，下列判断正确的是A ．R 1<R 2B ．R 1>R 2C ．U 1<U 2D ．U 1＝U 2 【答案】D 【解析】 【详解】AB ．设正方形的边长为a ，则导体的电阻L a R S ad dρρρ=== 由两导体的ρ与d 相同，则两导体电阻相等，即R 1=R 2，故AB 错误； CD ．导体接入电路中，电压表示数U=IR =Er R+R 由于电源电动势E 、内阻r 、导体电阻R 相同，则电压表示数U 相同，即U 1=U 2，故C 错误，D 正确； 故选D ．7．有A 、B 两段电阻丝，材料相同，长度也相同，它们的横截面的直径之比为d A ∶d B ＝1∶2，把它们串联在电路中，则下列说法正确的是A ．它们的电阻之比R A ∶RB ＝8∶1 B ．通过它们的电流之比I A ∶I B ＝4∶1C ．两段电阻丝中的电场强度之比E A ∶E B ＝1∶4D ．电子在两段中定向移动速度之比v A ∶v B ＝4∶1 【答案】D 【解析】 【详解】A ．根据电阻定律LR Sρ=，有 R A ：R B =S B ：S A =d B 2：d A 2=4：1故A 错误。
人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案
人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.2．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A1的指针半偏时，A2的指针也半偏．故AB两项均错误．CD：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A1的读数为1A时，A2的读数为0.2A，干路中电流为1.2A．故C项错误，D项正确．3．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．4．如图所示是一个电路的一部分,其中R1=10Ω,R2=4Ω,R3=4Ω,I1=0.3A,I2=0.5A,那么电流表测得的电流为( )A ．0.25A ，方向向右B ．0.15A ，方向向左C ．0.75A ，方向向左D ．0.35A ，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。
第十一章 电路及其应用精选试卷专题练习(解析版)
第十一章 电路及其应用精选试卷专题练习（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
本题选错误的，故选C 。
2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
人教版高中物理第十一章 电路及其应用精选试卷复习练习(Word版 含答案)
人教版高中物理第十一章 电路及其应用精选试卷复习练习(Word 版 含答案)一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
(必考题)高中物理必修三第十一章《电路及其应用》测试卷(含答案解析)(2)
一、选择题1．(0分)[ID ：126189]如图为Maxwell 超级电容器，其标有“3V ，3000F”。
它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。
关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍 2．(0分)[ID ：126184]如图所示，11ΩR =，23ΩR =，滑动变阻器总电阻为36ΩR =，按如图所示方式连接成电路，则下列说法正确的是（ ）A ．A 、B 间电阻最小值为2.4ΩB ．A 、B 间电阻最大值为2.4ΩC ．A 、B 间电阻最小值为2.5ΩD ．A 、B 间电阻最大值为2.5Ω 3．(0分)[ID ：126182]如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U ，则下列说法错误的是（ ）A ．通过两棒的电流相等B ．细棒的电压U 1大于粗棒的电压U 2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同4．(0分)[ID ：126160]两根长度相同，横截面积之比S 1：S 2=2:3的均匀铜导线按图所示接入电路，关于两段导线以下说法中错误的是（ ）A．它们的电阻之比为3∶2B．它们的电流之比为1∶1C．它们的电子移动速率之比为3∶2D．单位时间通过它们的电量之比为2∶35．(0分)[ID：126154]由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（）A．图线表示电阻丝的阻值与电压成正比B．两电阻丝都是非线性元件C．a电阻丝的阻值小于b电阻丝D．a电阻丝的横截面积小于b电阻丝6．(0分)[ID：126134]如图所示为某同学设计的多用电表的原理示意图。
人教版高中物理第十一章 电路及其应用精选试卷检测题(WORD版含答案)
人教版高中物理第十一章 电路及其应用精选试卷检测题（WORD 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1RD ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】 【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
人教版高中物理第十一章 电路及其应用精选试卷达标训练题(Word版 含答案)
人教版高中物理第十一章电路及其应用精选试卷达标训练题（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V的电压表需要串联分压电阻，串联电阻阻值为：；故B正确，ACD错误；故选B．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．3．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．4．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A ．将接线柱1、2接入电路时，每一小格表示0.04AB ．将接线柱1、2接入电路时，每一小格表示0.02AC ．将接线柱1、3接入电路时，每一小格表示0.06AD ．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．5．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ）A ．串联一个14700Ω的电阻B ．并联一个14700Ω的电阻C ．串联一个15000Ω的电阻D ．并联一个15000Ω的电阻【答案】A【解析】【分析】【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gU R R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为ggUR RI=-．6．如图所示的电路，将两个相同的电流表分别改装成A1(0-3A)和A2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（）A．A2的指针还没半偏时，A1的指针已经半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路的电流I为1.2A【答案】D【解析】AB：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A1的指针半偏时，A2的指针也半偏．故AB两项均错误．CD：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A1的读数为1A时，A2的读数为0.2A，干路中电流为1.2A．故C项错误，D项正确．7．下图所示为多用电表的原理图，表头内阻为g R，调零电阻为R，电池的电动势为E，内阻为r，则下列说法正确的是A．接表内电池正极的是红表笔B．电阻的“∞”刻度一般在刻度盘的右端C．用多用电表的欧姆档测量某电阻时，发现指针偏转太小，应改选较大的倍率档D．测量电阻时，应该先进行欧姆调零，再选倍率档，最后接入电阻进行测量【答案】C【解析】【详解】A.接表内电池负极的是红表笔，故A错误；B. 欧姆表零刻度线在刻度盘的最右侧，故B错误；C. 用多用电表的欧姆档测量某电阻时，发现表头指针偏转角度太小，说明电阻很大，要换用较大倍率挡，故C 正确；D. 测量电阻时，应该先选倍率档，再进行欧姆调零，最后接入电阻进行测量，故D 错误。
人教版高中物理第十一章 电路及其应用精选试卷检测(提高,Word版 含解析)
人教版高中物理第十一章电路及其应用精选试卷检测（提高，Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．3．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
【单元练】湖南张家界市高中物理必修3第十一章【电路及应用】经典习题(培优提高)
一、选择题1．如图为Maxwell 超级电容器，其标有“3V ，3000F”。
它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。
关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍D 解析：DA ．电容器的额定电压为3V ，说明工作电压要不超过3V ，可以小于3V ，A 错误B ．由于是电容器，故该超级电容充电时把电能存储在电容器中，没有转化为化学能，B 错误；C ．电容是描述电容器容纳电荷本领的物理量，其大小与电压和电量无关，故电容始终为3000F ，C 错误；D ．该电容器最大容纳电荷量Q = CU = 3000F × 3V = 9000C手机锂电池“4.2V ，4000mA•h”的电荷量q = 4000mA•h = 4A × 3600s = 14400C则58Q q D 正确。
故选D 。
2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ）①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小 A ．①③ B ．①④C ．②③D ．②④C解析：C①②由一个灵敏电流表G 和一个变阻器R 并联，利用并联电阻的分流，改装成安培表。
安培表的量程g g g I R I I R=+可知当R 减小时量程I 增大。
故①错误，②正确；③④由一个灵敏电流表G 和一个变阻器R 串联，利用串联电阻的分压，改装成伏特表。
伏特表的量程g g ()U I R R =+可知R 增大时量程增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南省张家界市民族中学物理第十一章 电路及其应用精选测试卷专题练习一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nevLρ==故选A3．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．4．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtSρ=这段导线中自由电子的数目为A Am vtSn N NM Mρ==在t时间内这些电子都能通过下一截面，则电流:q neIt t==代入解得，AvSN eIMρ=解得电子定向移动的速率：AMvSN eρ=故A正确，BCD错误．5．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。
本题选错误的，故选C。
6．如图所示是一个电路的一部分,其中R1=10Ω,R2=4Ω,R3=4Ω,I1=0.3A,I2=0.5A,那么电流表测得的电流为( )A．0.25A，方向向右B．0.15A，方向向左C．0.75A，方向向左D．0.35A，方向向右【答案】A【解析】【详解】1R两端的电压：1110.310V3VU I R==⨯=2R两端的电压：2220.54V2VU I R==⨯=1R左端与2R的左端电势相等，而12U U>，则有1R右端的电势低于2R右端的电位。
3R两端的电压：3123V2V1VU U U=-=-=通过3R的电流：3330.25AUIR==3R上端电势低，下端电势高，电流方向由下向上，因此用节点法可知通过电流表的电流方向向右；设电流表的示数为A I ，对于电流表左端的节点，流入节点的电流等于流出节点的电流，即A 32I I I +=，所以电流表的示数：A 230.5A 0.25A 0.25A I I I =-=-=A.0.25A ，方向向右与分析相符，符合题意；B.0.15A ，方向向左与分析不符，不符合题意；C.0.75A ，方向向左与分析不符，不符合题意；D. 0.35A ，方向向右与分析不符，不符合题意；7．如图所示，R 1和R 2是同种材料、厚度相同、表面为正方形的导体，但R 1的尺寸比R 2的尺寸大.在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是A ．R 1中的电流小于R 2中的电流B ．R 1中的电流大于R 2中的电流C ．R 1中自由电荷定向移动的速率大于R 2中自由电荷定向移动的速率D ．R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率 【答案】D 【解析】 【分析】 【详解】设导体厚度为d ，R 边长为L ，电阻率为ρ，根据电阻定律得导体的电阻为：1L R Ld dρρ== 由此可知导体R 1、R 2的阻值相等．AB. 电压相等，导体R 1、R 2的阻值相等，所以通过R 1的电流等于通过R 2的电流，故AB 错误；CD.根据电流的微观表达式：I =nevS =nevLd由于I 、n 、e 、d 相同，则L 越大，v 越小，则R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率，故D 正确，C 错误．8．某些肿瘤可以用“质子疗法”进行治疗。
在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。
质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。
如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。
已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A 2I UeS m B I m eS eU C 2I eUeSmD 2I meS eU【答案】D 【解析】 【分析】 【详解】 质子被加速时：212Ue mv =由于I neSv =解得2I mn eS eU=A 2I UeSm，与结论不相符，选项A 错误； B I meS eU，与结论不相符，选项B 错误； C 2I eUeSmC 错误；D 2I meS eUD 正确； 故选D.9．如图电路所示，当ab两端接入100V电压时，cd两端为20V，当cd两端接入100V电压时，ab两端电压为50V，则R1：R2：R3之比是（）A．4：2：1 B．2：1：1 C．3：2：1 D．以上都不对【答案】A【解析】【分析】【详解】当ab两端接入100V电压时，用理想电压表测得cd两端为20V得到2122abcaUR UR R=+即212100202RR R=+整理得122412RR==当cd两端接入100V电压时，用理想电压表测得ab两端电压为50V得到2322cdabUR UR R=+即232100502RR R=+整理得2321RR=所以R1∶R2∶R3=4∶2∶1A．4：2：1，与结论相符，选项A正确；B．2：1：1，与结论不相符，选项B错误；C．3：2：1，与结论不相符，选项C错误；D．以上都不对，与结论不相符，选项D错误；故选A．考点：本题考查串联电路的电流，电压，电阻关系点评：本题学生要熟练掌握串联电路的电流，电压，电阻关系，能灵活运用其关系进行计算．10．如图所示，电压表由灵敏电流计G 与电阻R 串联而成。
某同学在使用中发现一块电压表的读数总比真实值偏大一点，若要校准，可采用的措施是A ．在电阻R 上串联一个比其大得多的电阻B ．在电阻R 上串联一个比其小得多的电阻C ．在电阻R 上并联一个比其大得多的电阻D ．在电阻R 上并联一个比其小得多的电阻 【答案】B 【解析】 【分析】此电压表的读数比准确值偏大一点，故加上相同电压时，要使电流适当小些，故需要略微增加电阻R 的值。
【详解】电压表由表头G 和电阻R 串联而成，发现此电压表的读数比准确值稍微大一些，说明加上相同电压时，要使电流适当小些，故需要略微增加电阻R 的值，可以与电阻R 串联电阻实现，但电压表的读数比准确值稍微大一些，故串联电阻要比R 小得多，故ACD 错误，B 正确； 故选：B 。
【点睛】要明确电压表的改装和读数原理，灵活运用电阻串并联规律。
11．如图，一根长为l 、横截面积为S 的闭合软导线置于光滑水平面上，其材料的电阻率为ρ，导线内单位体积的自由电子数为n ，电子的电荷量为e ，空间存在垂直纸面向里的磁场．某时刻起磁场开始减弱，磁感应强度随时间的变化规律是B =B 0-kt ，当软导线形状稳定时，磁场方向仍然垂直纸面向里，此时A ．软导线围成一个正方形B ．导线中的电流为4klSπρC ．导线中自由电子定向移动的速率为4kln e πρD ．导线中电场强度大小为4kl π【答案】BCD 【解析】 【分析】 【详解】A ．根据楞次定律“增缩减扩”的原理，软导线稳定时呈圆形．故A 项正确．B ．根据2lr π=可得2l r π=圆的面积2204l S r ππ== 感应电动势大小为204S B kl E t π∆==∆ 稳定时软导线中的电流为EI R=其中lR Sρ=，联立可得电流 4E klS I R πρ== 故B 项正确．C ．导线横截面积为S 、单位体积内的自由电子数为n 、电子的电荷量为e ，则导线中电流I neSv =解得导线中自由电子定向移动的速率4kl v neπρ=故C 项正确．D ．计算导线中电场可将其视为沿导线方向的匀强电场，则导线中电场强度244kl U kl E l l ππ===场 故D 项正确． 故选BCD 。
