主要内容 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的 bb
高压输电线路施工图卷册安排及设计要点
施工图设计是按照国家的有关法规、标准、初步设计原则和设计审核意见所做的安装设计，由施工图纸和施工说明书、计算书、地面标桩等组成。
施工说明书主要是说明为实现设计图而要求的施工方法、原则和工艺标准。
工程施工图设计文件编制，必须符合国家有关法律法规、现行工程建设标准规范及电力行业技术标准，其中涉及强制性条文的规定必须严格执行，还应积极采用现行的通用设计和标准化设计。
根据 DL／T 5463-2022《110kV~750kV 架空输电路线施工图设计内容深度规定》，施工图设计文件的主要内容有：卷册总目录、图纸目录、施工图总说明书及附图、各专业设计图纸和说明、备材料表、有关的勘测报告及附件、合同要求的工程预算书、各专业计算书等。
计算书不属于必须交付的设计文件，但应按照有关规定的要求编制并归档保存。
施工图设计内容深度应满足以下基本要求：设计文件齐全，计算准确，文字说明清晰，图纸清晰、正确，各级签署齐全。
图纸目录图号编序通常宜先列新绘制图纸(说明书)，后列选用的标准图纸和套用图纸。
设计文件应满足设备材料采购和施工的需要。
对于多个设计单位参加的项目，提供的设计文件相互关联处的深度应当满足施工图设计深度要求。
对于设计段内有多个分段施工的项目，提供的设计文件相互关联处的深度应满足分段施工的要求。
施工图设计内容及深度应满足如下详细要求。
一、施工图总说明书及附图施工图总说明书前面应附本工程卷册总目录、本册图纸目录及附件目录等。
(一)总述(1)工程概况。
简要说明本工程名称、起讫点、路线长度、海拔、冰风区、通过行政区、地形、地貌等工程情况及各阶段勘测设计完成情况。
(2)设计依据。
主要包括：项目立项批文、初步设计评审意见及建设单位的合同要求；执行的主要技术文件、标准、规程及规范；科研试验报告及咨询意见，包括科研试验报告、咨询报告及评审意见的名称、编号、主要结论及应用情况；有关的协议文件。
(3)设计规模和范围。
设计规模及范围主要包括从某一变电站至另一变电站的全部或者部份路线本体设计，通信保护设计，预算编制(如合同有要求)，及运行组织设计的附属设施等。

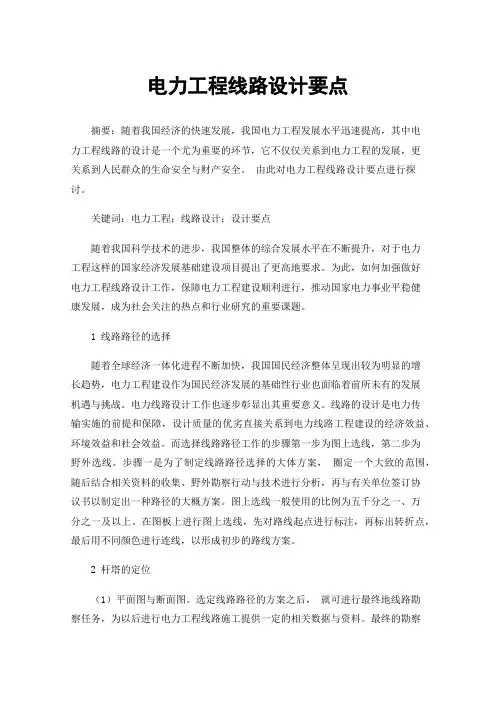

电力工程线路设计要点
电力工程线路设计要点摘要：随着我国经济的快速发展，我国电力工程发展水平迅速提高，其中电力工程线路的设计是一个尤为重要的环节，它不仅仅关系到电力工程的发展，更关系到人民群众的生命安全与财产安全。
由此对电力工程线路设计要点进行探讨。
关键词：电力工程；线路设计；设计要点随着我国科学技术的进步，我国整体的综合发展水平在不断提升，对于电力工程这样的国家经济发展基础建设项目提出了更高地要求。
为此，如何加强做好电力工程线路设计工作，保障电力工程建设顺利进行，推动国家电力事业平稳健康发展，成为社会关注的热点和行业研究的重要课题。
1 线路路径的选择随着全球经济一体化进程不断加快，我国国民经济整体呈现出较为明显的增长趋势，电力工程建设作为国民经济发展的基础性行业也面临着前所未有的发展机遇与挑战。
电力线路设计工作也逐步彰显出其重要意义。
线路的设计是电力传输实施的前提和保障，设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
而选择线路路径工作的步骤第一步为图上选线，第二步为野外选线。
步骤一是为了制定线路路径选择的大体方案，圈定一个大致的范围，随后结合相关资料的收集、野外勘察行动与技术进行分析，再与有关单位签订协议书以制定出一种路径的大概方案。
图上选线一般使用的比例为五千分之一、万分之一及以上。
在图板上进行图上选线，先对路线起点进行标注，再标出转折点，最后用不同颜色进行连线，以形成初步的路线方案。
2 杆塔的定位（1）平面图与断面图。
选定线路路径的方案之后，就可进行最终地线路勘察任务，为以后进行电力工程线路施工提供一定的相关数据与资料。
最终的勘察包括定线测量、平面测量与断面测量。
定线测量就是确定选定路线的路径，主要是选择电力路线的起点、方向点和转角点，随后在标测出电力路线路径的确定长度。
平面测量后汇总画出平面图，可以为以后的工作提供一定的数据。
断面测量可分为横面测量和纵断面测量。
（2）杆塔的定位。
杆塔的定位一般分为室内定位与室外定位。

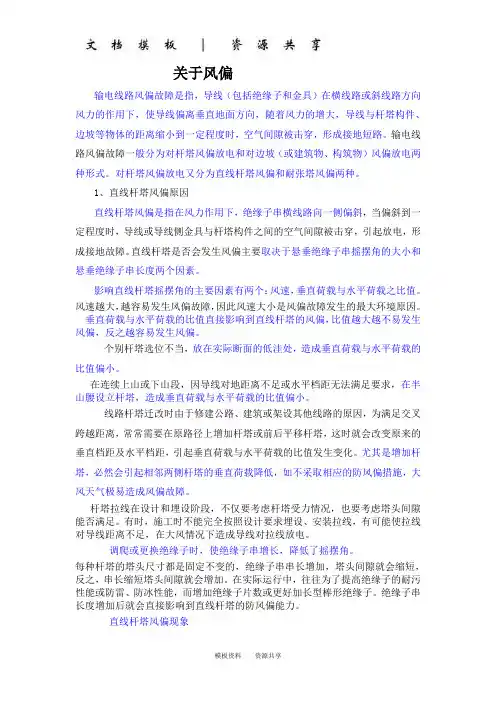

资料：关于风偏
关于风偏输电线路风偏故障是指，导线（包括绝缘子和金具）在横线路或斜线路方向风力的作用下，使导线偏离垂直地面方向，随着风力的增大，导线与杆塔构件、边坡等物体的距离缩小到一定程度时，空气间隙被击穿，形成接地短路。
输电线路风偏故障一般分为对杆塔风偏放电和对边坡（或建筑物、构筑物）风偏放电两种形式。
对杆塔风偏放电又分为直线杆塔风偏和耐张塔风偏两种。
1、直线杆塔风偏原因直线杆塔风偏是指在风力作用下，绝缘子串横线路向一侧偏斜，当偏斜到一定程度时，导线或导线侧金具与杆塔构件之间的空气间隙被击穿，引起放电，形成接地故障。
直线杆塔是否会发生风偏主要取决于悬垂绝缘子串摇摆角的大小和悬垂绝缘子串长度两个因素。
影响直线杆塔摇摆角的主要因素有两个：风速，垂直荷载与水平荷载之比值。
风速越大，越容易发生风偏故障，因此风速大小是风偏故障发生的最大环境原因。
垂直荷载与水平荷载的比值直接影响到直线杆塔的风偏，比值越大越不易发生风偏，反之越容易发生风偏。
个别杆塔选位不当，放在实际断面的低洼处，造成垂直荷载与水平荷载的比值偏小。
在连续上山或下山段，因导线对地距离不足或水平档距无法满足要求，在半山腰设立杆塔，造成垂直荷载与水平荷载的比值偏小。
线路杆塔迁改时由于修建公路、建筑或架设其他线路的原因，为满足交叉跨越距离，常常需要在原路径上增加杆塔或前后平移杆塔，这时就会改变原来的垂直档距及水平档距，引起垂直荷载与水平荷载的比值发生变化。
尤其是增加杆塔，必然会引起相邻两侧杆塔的垂直荷载降低，如不采取相应的防风偏措施，大风天气极易造成风偏故障。
杆塔拉线在设计和埋设阶段，不仅要考虑杆塔受力情况，也要考虑塔头间隙能否满足。
有时，施工时不能完全按照设计要求埋设、安装拉线，有可能使拉线对导线距离不足，在大风情况下造成导线对拉线放电。
调爬或更换绝缘子时，使绝缘子串增长，降低了摇摆角。
每种杆塔的塔头尺寸都是固定不变的，绝缘子串串长增加，塔头间隙就会缩短，反之，串长缩短塔头间隙就会增加。
悬垂绝缘子串摇摆角校验电力配电知识
悬垂绝缘子串摇摆角校验 - 电力配电学问当导线和绝缘子串受风压作用时，悬垂绝缘子串将发生摇摆，其偏斜的角度称为摇摆角，如图1所示。
图1 最大允许摇摆角1.最大摇摆角的确定当已知直线杆塔的头部尺寸和绝缘子串的长度时，可按肯定的比例尺，用正面间隙圆图来检查空气间隙。
若要确定导线最大允许摇摆角，依据绝缘协作的原则，间隙圆图与杆塔构件只能相切不能相交，有时还应留出间隙裕度，在正常大风、内过电压、外过电压三种状况下的带电部分与杆塔构件的最小空气间隙有不同的规定值。
用作图法求出不同状况下的最大允许摇摆角，如图1所示。
(1)正常大风状况下最大允许摇摆角的确定此时最大允许摇摆角应满足靠近横担的第一片绝缘子不得遇到横担的要求。
(1)式中R1—正常大风时最小空气间隙；δ—间隙裕度；λ—绝缘子串长度。
(2)内过电压下最大允许摇摆角的确定则（2）式中R2—内过电压时的最小空气间隙；d—电杆直径；L—横担长度；B2—内过电压时最大水平偏移。
（3）外过电压下最大允许摇摆角的确定则（3）R3—外过电压时的最小空气间隙；B3—外过电压时最大水平偏移。
2.摇摆角校验绝缘子串受力如下图所示，设绝缘子查串的自重和其风压集中在绝缘子串中心λ/2处。
悬垂绝缘子串在横线路方向的风偏摇摆角用下式计算。
在选定杆塔后，依据塔头尺寸、绝缘子串长度和最小空气间隙及其他条件可以确定最大允许的摇摆角，其校验原则是：实际运行中产生的摇摆角应小于允许摇摆角。
即（4）式中φ—实际摇摆角；—允许摇摆角。
在工程设计中，杆塔及塔头尺寸确定后往往接受摇摆角临界曲线进行校验。
令运行中的最大摇摆角等于最大允许摇摆角φ＝φy，代入式（1）得m 状态下垂直档距为：（5）把m状态下的垂直档距，换算为定位模板n状态下的垂直档距为（6）式中gn，σn—最大弧垂模板条件下的导线比载和应力；g1，σm—m状态下校验条件下的导线比载和应力；—定位条件下的垂直档距；—定位条件下的水平档距。
架空线路作业
第1套您已经通过该套作业,请参看正确答案1、导线振动时产生最大应力的可能气象条件是( )。
A.最大风速B.最低气温C.最高气温D.年平均气温参考答案：B您的答案：B2、在下列气象条件中, 导线产生最大弧垂的可能气象条件是( )。
A.最低气温B.最大风速C.年平均气温D.覆冰参考答案：D您的答案：D3、气象条件可以用以下哪两个参数来表示( )。
A.g,tB.g,vC.m0,gD.m0,t参考答案：A您的答案：A4、校验杆塔倒拔时,所采用的气象条件是( )。
A.最低气温B.最高气温C.覆冰D.最大风速参考答案：A您的答案：A5、导线上任一点的水平应力与导线最低的应力之间相比( )。
A.小于B.大于C.相等D.无法判定参考答案：C您的答案：C6、导线的标称截面与导线的计算截面之间相比( )。
A.大于计算截面B.小于计算截面C.等于计算截面D.无法判定参考答案：A您的答案：A7、线路安装和检修的气象条件组合所取风速值为( )。
A.不超过10m/SB.15m/SC.20m/SD.25m/S参考答案：A您的答案：A8、在线路设计中, 最大设计风速值不应低于( )。
A.10m/SB.15m/SC.20m/SD.25m/S参考答案：D您的答案：D9、在已知档距的条件下, 计算导线的弧垂还与( )。
A.与温度有关B.比载与线长有关C.荷重与风速有关D.应力与比载有关参考答案：D您的答案：D10、架空线路设计程序所划分的两个阶段是( )。
A.路径选择与施工图设计B.初步设计与施工图设计C.初步设计与工程技术设计D.室内选线与组织施工设计参考答案：B您的答案：B11、在计算出的全部临界档距中,有效临界档距最多不会超过( )。
A.1个B.2个C.3个D.4个参考答案：C您的答案：C12、在下列气象条件中,导线悬挂点应力最大值的可能发生气象条件是( )。
A.最高气温B.外过电压C.覆冰D.年平均气温参考答案：C您的答案：C13、在下列气象条件中,用于校验杆塔塔头间隙的气象条件一定包括有( )。
(完整版)架空输电线路设计试卷
2011 年春季学期《输电线路设计》课程考试试卷( A 卷)注意：1、本试卷共 2 页； 2、考试时间:110分钟；3、姓名、学号、网选班级、网选序号必须写在指定地方。
一、填空题 (每空1分，共30分)1、输电线路的主要任务是，并联络各发电厂、变电站使之并列运行。
2、镀锌钢绞线1×19-12.0-1370-A YB/T5004-2001中，1×19表示，12.0表示 ，1370表示 。
3、某线路悬垂串的绝缘子个数为13片，该线路的电压等级是 kV 。
4、线路设计的三个主要气象参数是 、 、 。
5、输电线路设计规范规定，导线的设计安全系数不应小于；年平均气象条件下的应力安全系数不应小于 。
6、导线换位的实现方式主要有 、 、 三种。
7、架空线呈“悬链线”形状的两个假设条件是 、 。
8、档距很小趋于零时，将成为控制气象条件；档距很大趋于无限大时， 将成为控制气象条件。
9、判定架空线产生最大弧垂的气象条件，常用方法有 和 。
10、状态方程式建立的原则是 。
题 号一二三四五六七八九十总 分得 分得分11、已知某档档距为498 m，高差为40m，相同条件下等高悬点架空线的悬挂曲线长度L h=0=500m，则该档架空线悬挂曲线长度为______________ m。
12、孤立档的最大弧垂位于相当梁上剪力的地方，最低点位于相当梁上剪力的地方。
13、排定直线杆塔位置时需使用____________________模板，校验直线杆塔上拔时需使用_____________________模板。
14、在杆塔定位校验中，摇摆角临界曲线的临界条件是_____________；悬点应力临界曲线的临界条件是_________________；悬垂角临界曲线的临界条件是________________。
15、发生最大弧垂的可能气象条件是_______ _________或______________。
二、判断题(每题2分,共10分)1、架空线上任意两点的垂向应力差等于比载与相应高差的乘积。
配电网工程施工图设计内容深度规定-第 3 部分：配网架空线路部分(征求意见稿)
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/ND 内蒙古电力（集团）有限责任公司企业标准Q/XXX XXXXX—2017配电网工程施工图设计内容深度规定第 3 部分：配网架空线路部分Code of content profundity for working drawing design fordistribution network projectsPart 3: overhead power Transmission lineXXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 施工图设计内容及深度要求 (5)5.1 图纸总目录 (5)5.2 施工图设计说明书 (5)5.3 设计图纸 (7)5.4 5.4主要设备材料清册 (10)6 线路走廊清理 (10)6.1 旧线路拆除情况说明 (10)6.2 障碍设施的拆迁 (10)6.3 树木砍伐 (10)7 施工图预算 (10)7.1 预算内容及深度 (11)7.2 工程量计算原则 (11)前言为提高公司配电网建设水平，贯彻落实公司精益化管理、标准化建设的要求，适应坚强智能电网的建设要求。
根据内蒙古电力（集团）有限责任公司要求，规范配电网工程设计工作，提高设计能力，全面推广应用标准化建设成果，公司组织编制了配电网工程施工图设计内容深度规定。
本系列标准共分为 3 个部分：——第 1 部分：配电部分——第 2 部分：配网电缆线路部分——第 3 部分：配网架空线路部分本部分为系列标准的第 3 部分。
本标准是按照DL/T 800-2012标准编写规范给出的规则起草。
本标准由内蒙古电力（集团）公司标准分委会提出。
本标准由内蒙古电力（集团）公司配电网建设办公室归口。
本标准起草部门（单位）：配电网建设办公室、乌海电业局。
本标准主要起草人：陶凯、袁海、樊海龙、王磊。
110kV输电线双回路设计
根据浙江省电力设计院关于500kV甬东变所址及其220kV出线方案意见确定本工程设计路径，并按指定的转角坐标点委托宁波国土测绘院现场放样。
线路从110kV芦小1281线电22大号侧约18米处设置转角塔改01，对电22作拆除处理，利用原导地线从电21连接至改01。线路左转至改02，然后线路与原芦小线南侧平行约60米距离向西至杨家埭村庄西侧山脚设置转角塔改06。然后线路右转，穿过110kV芦小线，向北约200米设置转角塔改07。线路左转上唐岙山，向西约1.1公里后设置转角塔改11。然后线路下山，与500kV甬东变北围墙保持约40米平行距离向西约350米设置转角塔改12。最后线路继续向西至芦小线原电32塔大号侧约28米处设置转角塔改15，并利用原导地线与芦小线电33塔连接。
内过电压：V=15m/s, ，所以
最大风速：V=30m/s，计算强度时， ，所以
计算风偏（校验电气间隙）时， ，所以
覆冰风压比载：V=10m/s,计算强度时， ，所以
计算风偏（校验电气间隙）时， ，所以
5）无冰综合比载
110kV芦小线改道工程设计
110kV芦小线改道工程设计
摘要
关键词
Abstract：In recent years,many design institute in order to re-design of the transmission line adjustment,on the previous line diversion design.Therefore,the design of the main line diversion works carried out in strict accordance with the overhead transmission line design step design .Including a guide to the design of the main empty ground than that set out the calculation,the critical span and maximum sagjudgment,the calculation of the calculation of mechanical properties,positioning row of rods,a variety of calibration,on behalf of the span,towet loads calculation,the design of the grounding device,with select .In this design,the focus is a line diversion design,locate the row of rods and basic design.This design uses a double circuit tower design,reasonable to save the line corridor,while increasing the effective use of power resource.
《输电线路基础》第1章-输电线路的基本知识-第五节-线路绝缘.
2、耐张绝缘子串 耐张绝缘子串用于耐张、转角和终端杆塔，承受导线的全部张力。 当导线截面在185mm2及以下时，普遍用单串耐张绝缘子串， 如下图所示。
1-耐张绝缘子串；2-耐张线夹；3-跳线；4-并沟线夹；5-跳线绝缘子串
当导线截面较大或遇到特大档距，导线张力很大时，可采用双串 或四串耐张绝缘子串，四联串相对使用较多，特别是大跨越工程中。 如下图所示。
⑹由于钢化玻璃绝缘子表面强度高，使表面不易产生裂缝，玻璃介 质在1／50μs冲击时，其平均击穿强度达1700kV／cm，约为瓷质的 3．8倍，而耐弧性能比瓷质高，电气性能好，所以它的电气强度在 整个运行过程中一般保持不变，老化过程比瓷质更慢。 玻璃绝缘子的自破性，既是它的优点，也是它的弱点。 2、瓷质绝缘子 瓷质悬式绝缘子使用历史悠久，它所用的介质材料具有输电线路 所要求的特性，机械负荷、电气性能以及热机性能等都能满足各级 电压的要求。因此，所以瓷质绝缘子在输电线路中一直使用。
3、半导体釉绝缘子 半导体釉绝缘子是一种新型的绝缘子。 它的特点是在绝缘子外层含半导体釉。这种半导体釉中的功率损 耗使表面温度比环境温度高出几度，从而在雾与严重污秽环境中可 以防止由此凝聚所形成的潮湿，以此可以提高污秽绝缘子在潮湿环 境下的工频绝缘强度。 4、合成绝缘子 合成绝缘子是近几年来出现的一种新型绝缘子，其基本结构如下 图所示。
（四）绝缘子的标识含义 型号说明如下：
（五）绝缘子串 架空导线处于绝缘的空气介质中，由于电压等级较高，为保证导 线对地有必要的绝缘间隙，需将数只悬式绝缘子串接起来，与金具 配合组成架空线悬挂体系即绝缘子串。根据受力特点，在直线型杆 塔上组成悬垂串，耐张杆塔上组成耐张串。输电线路的绝缘配合， 应使线路能在工频电压、操作过电压、雷电过电压等各种条件下安 全可靠地运行。
第十三章杆塔定位
一般情况下，在平地摇摆角不符合要求的情况比较少，但 在山区或丘陵地带，摇摆角超过允许值的情况比较多，一般的 解决办法有：（1）调整杆塔位置（2）采用V形或Y形等形状的 绝缘子串；（3）加挂重锤或者将单联悬垂串改为双联悬垂串
l vm=(T-G j m) /g m A 把m气象条件下允许的垂直挡距换算为定位气象条件 下时，则定位气象条件下允许垂直挡距lv0
临界曲线上方为非安全区， 下方为安全区。
13.3.2.6 悬垂角校验
弧垂或悬点高差越大，悬垂角也越大。高处杆塔垂直挡 距较大时，可使导线的悬垂角超过其线夹的允许悬垂角 （一般约为22°），致使导线避雷线在线夹出口处产生 过大的静弯曲而受损伤，因而需对其进行校验。在定位 气象条件下(最高温度)，悬点两侧导线的垂直挡距为lv1和 lv2，则
该最大允许垂直挡距是用最大覆冰时的比载和应力 计算的，若杆塔定位后的垂直挡距换算至最大覆冰时 的值大于此时最大允许挡距，则应调整杆位．如仍不 能解决问题，可用双串或多串绝缘子以提高其承载能 力，同时对横担也应作相应的强度检查和采取补强的 措施。
假设悬垂绝缘子串，在m气象条件下承受最大的垂 直荷载，绝缘子串的允许垂直挡距：
运行电压（即最大风情况）、内过电压、外过电压情 况绝缘子串的最大允许摇摆角 Θ后，给出不同的 l h ，将 摇摆角Θ 和 l h 代入式就可以求出上述三种情况的绝缘子 串摇摆角临界曲线。图13-6曲线 1 、2 、 3 、 4 分别为不 加装重锤时内过电压、加装重锤时内过电压、运行电压、 外过电压三种情况的绝缘子串摇摆角临界曲线。
绝缘子(悬式绝缘子串、支柱式绝缘子及穿墙套管)安装质量标准及检验方法
瓷件外观
主要
光洁，完整无裂纹
观察检查
瓷铁胶合处检查
粘合牢固，无缝隙
绝缘子安装
绝缘子底座水平误差
≤5mm
用尺检查
母线支线段内各支柱绝缘子中心线误差
主要
≤2mm
用尺检查
叠状支柱绝缘子垂直误差
纯瓷绝缘子与金属接触面间垫圈厚度
主要
≥1.5mm
绝缘子固定
主要
螺栓齐全，紧固
用扳手检查
接地
接地线排列
方向一致
水平安装
法兰应在外
600A及以上套管
端部金属夹板
夹板材料
主要
非磁性材料
观察检查
厚度
≥3mm
与母线等电位连接
主要
牢固可靠
观察检查
充油套管
密封检查
主要
无渗漏
观察检查
油位指示
主要
正常
连接螺栓
主要
齐全，紧固
用扳手检查
接地端子及未用的电压抽取端子
主要
可靠接地
扳动并导通接地
绝缘子及穿墙套管等的安装
悬式绝缘子串安装检查
外观检查
规格型号核对
按设计规定
观察检查
瓷件外观
主要
光洁，完整无裂纹
瓷铁胶合处检查
主要
粘合牢固
连接金具及附件
齐全，完好
弹簧销检查
弹性充足
扳动检查
均压环及屏蔽罩检查
完整，无变形
观察检查
绝缘子串安装
绝缘子装配前试验
主要
合格
检查试验报告
连接螺栓、销钉、弹簧销等贯穿方向
一致
观察检查
球头挂环、碗头挂板及锁紧销间配合
耐张绝缘子串倒挂的校验
耐张绝缘子串倒挂的校验耐张杆A的垂直档距，其中和分别为耐张杆A的右侧和左侧档距的垂直档距重量。
假定耐张杆A低于右侧的杆位，即耐张杆A的导线悬挂点高度低于右侧相邻杆的悬挂点高度时，耐张杆的该侧档距的导线垂直档距重量为式中各量均为耐张杆A的右侧档距的数据。
若悬点高差h1过大，将使耐张杆A 的垂直档距重量为负值，这时该侧导线对耐张杆A的拉力具有倒拔力。
当倒拔力大于一侧耐张绝缘子串的重量时，耐张绝缘子串将处于向上翘的状态，从而将引起绝缘子瓷裙积水污秽，降低绝缘强度，遇到这种状况为防积水，往往将耐张绝缘子串倒挂处理。
在工程设计中，一般只在定位模板曲线上发觉耐张杆某一侧的垂直档距重量为负值，才校验耐张绝缘子串是否倒挂。
校验耐张绝缘子串是否倒挂既可以采纳公式法也可以采纳临界曲线法。
判别耐张绝缘子串倒挂的临界条件，取年平均应力气象条件下（即年平均气温条件）。
由于校验耐张绝缘子串是否倒挂，也是在最大弧垂定位模版的条件下进行的，故将年平均气温条件下垂直档距重量设为m状态，即最大弧垂定位模板条件下的垂直档距重量设为n状态，即由上两式可得导线在两种气象条件下垂直档距重量换算公式为（1）式中—最大弧垂条件下导线应力和比载；—年平均气温条件下导线应力和比载；若取年平均运行应力气象条件下杆塔一侧导线的垂直荷载等于耐张绝缘子串的重量Gj，即，或将代入式（5-20），可得定位条件下耐张绝缘子串倒挂临界垂直档距重量为（2）是在定位条件下，耐张绝缘子串处于倒挂临界状态时的垂直档距重量。
令，代入式（5-21）得（3）依式（3），即可计算并绘制出一条耐张绝缘子串的倒拔临界曲线，如下图所示。
校验方法是从断面图上量取耐张杆垂直档距重量的肯定值和档距，并将他们标在耐张绝缘子串倒挂临界曲线图上，如其交点落在曲线上方则绝缘子串应倒挂，反之应正挂。
架空线设计复习思考题2013.09
D
下列哪种可能控制条件的应力不是导线的最大使用应力（）。
A.年平均气温
B.最大风速
C.覆冰
D.最低气温
A
线路安装和检修时，气象条件组合所取的风速值一般不超过
A.5m/S
B.10m/S
C.15m/S
D.20m/S
B
悬挂点等高时，计算导线任一点的应力公式为（）
A．
B．
D
在下列比载中，哪一个表示导线无冰有风时的综合比载（）。
A.
B.
C.
D.
C
在下列比载中，哪一种是属于导线的综合比载（）。
A. B.
C. D.
D
在下列档距中,哪一种档距可能会出现负值（）。
A.代表档距
B.临界档距
C.水平档距
D.垂直档距
D
在下列档距中,哪一种档距随气象条件变化而变化（）
A．水平档距
B．垂直档距
B
计算传递给杆塔的水平荷载，在有冰时应采用下列哪个公式（）
A．
B．
C．
D．
B
计算导线传递给杆塔的水平荷载时,所使用的档距是（）。
A.垂直档距B.代表档距C.水平档距D.临界档距
C
计算导线及避雷线的风荷载时,所使用的档距为（）
A．水平档距
B．垂直档距
C．标准档距
D．代表档距
A
计算断线张力时，认为剩余几档后导线的张力衰减很小（）
B.lC=0
C.lC=虚数
D.lC=∞
D
连续档的代表档距是指（）
A．计算杆塔荷载的等值档距
B．判别控制条件的判据
C．连续档的平均档距
D．把连续档换算成等值孤立档的等值档距
2021年电气工程师发输变电专业练习题和答案(Part13)
2021年电气工程师发输变电专业练习题和答案（Part13）共2种题型，共75题一、单选题(共60题)1.继电保护设计时应满足的要求是（）。
A：可靠性（信赖性和安全性）、选择性、灵敏性和经济性；B：可靠性（信赖性和安全性）、选择性、灵敏性和速动性；C：可靠性（信赖性和安全性）、选择性、合理性和经济性；D：可靠性（信赖性和安全性）、合理性、选择性和快速性。
【答案】：B2.导线风压传递给悬垂绝缘子串下端，引起绝缘子串横向摇摆，称为悬垂绝缘子串的摇摆角。
每一种直线杆塔对大气，操作过电压和大风时工作电压，有最大允许摇摆角，超过该角度即霱要更换更大的塔型，甚至改为耐张塔。
也可调整杆塔位置和髙度以增大垂直档距，减小摇摆角。
LGJ—300/50导线，自重1.21kg?f/m,大风（35m/s）时，风压1.43kg?f/m,lv=280m，lH=400m,绝缘子串风压22kg?f，质量70kg，其摇摆角为（）。
A：55°；B：59°；C：62°；D：65°。
【答案】：B【解析】：根据《电力工程高压送电线路设计手册》（第二版）。
103页，式（2-6-44），3.电力发展长期规划主要是研究（）。
A：技术性问題；B：战略性问题；C：经济性弱环；D：可靠性问题。
【答案】：B4.某500kV变电站，500kV配电装置拟采用悬吊管母、断路器三列式布置、主变压器低构架横穿进串的屋外中型配电装置；220kV配电装置采用悬吊管母、分相中型、断路器单列布置；35kV采用软母线中型布置，断路器双列布置，500kV保护小室布置在串间；220kV保布置在配电装置分段间隔出线构架间；主变压器、35kV保护小室1个，布置在配电装置内，站前区布置有主控制楼，试回答下列各题：布置照明灯杆时，应避开上下水道、管沟等地下设施，并与消防栓保持（）距离。
A：1m；B：2m；C：3m；D：5m。
【答案】：B【解析】：根据DLGJ 56—1995的4.3.7条的相关规定。
电力线路设计中线路路径选择的原则与定位
科技的不断的进步以及经济全球化发展，不仅大大的推动了社会进步，同时还为供电输电系统带来了新的挑战，这一挑战就是人们对电力的需求的增加。
这就需要电力系统不断地加大供电量。
电力系统为了加大供电量可以有两个方面的措施，一方面可以从供电设备以及供电企业管理入手；另一方面可以在电力线路设计上下文章。
合理恰当的选择输电的线路不仅能降低输电过程中的损耗，还可以减少资金的投入。
电力线路设计中路径的选择1、路径选择的重要性我国地域辽阔人口众多，因此就现在为止所建成的电力线路也很多。
但是从这些输电线路中我们可以发现，许多的线路在路径的选择上有着很大的缺陷，这些缺陷降低了输电的效率，损坏了大量的输电设备。
因此在实际的电力线路的选择中选择合理的线路路径至关重要。
2、线路路径上的选线所谓的线路路径的选择，在一般的情况下要分为两步，首先是在图上选线操作其次是野外选线。
图上选线就是通过对要架设地域的实际环境和地质情况等方面的深入的调查和勘探，将收集的资料进行汇总分析，初步的拟定出多个路径设计方案，并对这些方案进行技术上的对比以及模拟操作。
再经得相关单位以及相关人员的同意后选着出一个更为合理的图上选线方案。
以上的选线在获得批准后还要进行野外的选线，来确定最终的线路路径。
（1）图上选线图上选线就是把要设计线路地域的地形地貌画在画板上，这一地形地貌图与实际的比例一般是1:5000、1:10000或者是更大的比例。
我们在图上选线时要先将输电线路的起止位置在画板上标识出来，然后根据地形地貌将一切可能的路径绘制在画板上，这样就形成了多个不同的路径方案。
然后通过收集到的该地域的相关的资料，对这些路径进行比较分析，确定出几个比较优秀的路径方案。
最后根据野外勘探，最终确定出最优的路径。
图上选线后在对路径进行比较时，其具体的方法以及具体的内容主要包括以下几个方面：①电力线路工程中首先要考虑的是工程的投资，路径线路的长短关乎着架设线缆的长短，因此对路径方案进行比较时必须要考虑线路的长短；②因为架设线路时，当地的地质情况会影响输电的稳定以及安全，因此在比较路径方案时，务必要考虑架设线路地段地形地貌和地势以及不良地形情况对输电的影响；③电力线路施工中，建材的运输以及后期对线路的维护都会用到必要的交通工具，因此在对路径方案进行选择时也要将地段是否利于运输考虑在内；④杆型选择；⑤不同的材料所用的资金投入不同，因此在对路径的选择中，要考虑线路的主要材料的投资。
主要内容 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的 bb
h B
yB l BO
y
A
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
yA
O
l AO
l
l AO yA yB
0
lvn
n gm lvm lh lh g n m
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
导线处于倒拔的临界状态 l vn 是lvm=0
n gm l vn 1 g lh n m
l
' vn1
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
Gj 0 g1 l1 l1 2 cos g 0 1 2 cos g S 1
第二节 绝缘子串倒挂及机械强度校验
当杆塔为直线杆塔时
h1 h2 lv l h g l1 l2
0
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
二、直线杆塔导线的倒拔校验 如果某杆塔塔位标高偏低，杆塔两侧或一 侧导线最低点位于档距之外，可能使垂直档 距为负值。杆塔将承受垂直向上的倒拔力。 1.用“冷板”校验 同绘制最大弧垂模板的方法一样，绘制出 最低温度状态的悬垂曲线模板，俗称冷板。
电力线路设计路径选择及定位
电力线路设计路径选择及定位摘要：随着社会经济的发展，对电能的需求量越来越大，为了保证电能的安全、高效，供电线路的设计就显得尤为重要。
而在电力系统的设计中，最重要的就是线路的选择和杆塔的位置，这不仅关系到线路设计工程的经费，还关系到线路的运行、维修、供电的安全。
关键词：电力线路；路径；选择；定位引言：随着科学技术的发展，经济的全球化，不仅大大的推动了社会进步，同时还为供电输电系统带来了新的挑战。
这要求电网持续增加供电。
为了提高电网的供电量，可以采取以下两种方法：一是从供电设备以及供电企业管理入手；二是可以从电源的设计入手。
合理、正确地选择输电线路，既能降低输电线路的损失，又能节约投资。
本文从电力线路的选型、塔杆位置等方面入手，对输电线路进行了研究。
一、线路路径的选择在线路选择过程中，通常将路线划分为图上选线与野外选线两个步骤。
图上选线是指首先制定几条路线方案，进行数据采集、实地考察、技术经济分析、对比，并与相关部门签署协议，选定一条路线，上报领导或上级（包括规划局）批准，然后进行实地勘察，确定线路的最终路线，并完成线路的终勘、杆塔的定位。
图上选线一般是在一张五千分之一、万分之一或更大比例的地图上进行，在图上选线时，首先画出线路的起点，再将所有可能的路线的拐角；以各种颜色的线条相连，也就是最初的几条路线。
根据上述方案，对线路的初步设计进行了数据采集。
依据所搜集到的相关信息，剔除不合理的，对剩余的几种方案进行对比、计算，最终选定2到3种较好的方案，在实地考察后，再进行选择，最终选定最好的线路。
在进行路线图比较时，应该包含以下内容：(1)线路的长短；(2)通过地段的地势、地质、地理条件、农作物、大跨度和恶劣的地形条件；(3)运输、施工、运营和维护的难度；(4)在选棒、技术难度、技术政策和相关各方的意见；(5)线路总投资和主要材料、设备消耗量对比等。
为使线路建设得经济合理，对输电线路可能涉及到的工矿企业、铁路交通、邮电通讯、城市和军事设施的开发等，要与有关部门协商，并签署相应的合同。
浅谈输电线路杆塔定位
在送 电线路 工程设计 时 ， 一个 重要的工作程序是杆塔定 位。杆 值的杆塔所处 的耐张段 内的导线应力 ， 放松应力后 的耐张段 ， 应根 塔定位是在应经选好 的线 路路 径上 ， 进 行定线 、 断面测绘 ， 在纵 断面 据放松后 的导线最低点允许应力推求最大弧垂时的应力 ， 另选弧垂 图上确定杆塔 的位置 。 现场 地形 地物千变 万化 ， 选择合适 的塔位 、 塔 模 板 定 位 。 高及塔型与之进行很好 的配合 ，是 一项实践性很强 的技术 工作 ， 现 在垂 直档距较 大的地方 ，当导线在悬垂 线夹 出 口处 的悬 垂角 就杆塔定位工作加 以探讨 。 ０ ＝ １ ／ ２ （０ 。 ＋０ ｚ ） 超过线 夹悬垂角允许值 ０ 时 ， 由于附加的弯曲应 １杆塔定位准 备工作 力， 可能使导线在线夹 出口处受 到损伤 。 显然 ， 导线 的最大悬垂角是 为 了便 于定 位工作顺 利进行 ， 需要事 先编制 “ 线 路工程定 位手 发生在最 大弧垂时 ； 当超过线夹允许悬垂角 时 ， 可采 用调整杆塔 位 册” ， 主要包括 ： 线路概要 ， 线路进 出线数 据 ， 导地线 型号及 力学特性 置或杆塔 高度 ， 以减少 一侧或两侧 的悬垂角 ， 或改用 悬垂角较大 的 曲线 ， 悬垂绝缘 子串型式 、 串长 ， 防震 措施 的安装规 定 ， 间隔棒 的安 线夹 ， 也可 以两个悬垂线夹组合在一起悬挂。 装数 量 ， 接地装置选配一览表 ， 杆塔及基础使用条 件一览表 ， 交 叉跨 ４ ． ３绝缘子 串强度检查 ；含悬垂绝缘子 串强度检查和耐张绝缘 越距 离及跨越 方式 的要求 ， 耐张段长度 的规定 ， 线路边导 线与建 筑 子串强度检查 。 物之 间距离 的规定 ， 其他特殊要求 。 当线路通过 山区时 ， 由于地势起 伏高差影 响 ， 往 往垂直档 距较 ２杆 塔 定 位 方 法 大 ，可能 出现导线垂 直荷 载超 过绝缘子 串的允许机械荷 载的现 象。 杆塔定位 的方法共有三种 ： ａ ． 院 内定位法 ， 测 断面、 定位 、 交桩三 为此 ， 在定位 时必须对绝缘子串的机械荷载进行验算。但不满足条 工序 串接进行 ， 工序 流程 时间较长 ， 近年来 已很 少使用 ； ｂ ． 现场定位 件时 ， 需改用双联或多联绝缘子串或改变杆塔位置。 法， 测断面 、 定位 、 交 桩三项工作在 一道工序 内完成 ， 常在 ２ ２ ０千伏 耐张绝缘子 串的允许荷载应等于或大于导线最 大悬挂点张力 ； 以下工程 中使用 ； ｃ ． 现场室内定 位法 ， 测断面 、 定位 、 交桩三项工作可 对于超过荷载的绝缘子 串， 可采用增加绝缘子联数或改用 较高吨位 平行 交叉进行 ， 常在 ２ ２ ０千伏及 以上工程 中使用 。 的绝缘子 ， 或放松耐张段 内的导线张力 。 ３杆 塔 定 位 原 则 ４ ． ４耐 张绝缘子 串倒 挂检查 ； 在 山区 ， 由于地形 起伏 较大 ， 有些 ３ ． １ 杆塔 位应尽量少 占耕地 ， 不 占基 本农 田 ， 避 开村庄 ， 同时具 杆塔的耐张绝缘子 串有可能经常上仰 ； 这些绝缘 子串如仍按正 常方 备较好 的施 工条件 ， 减少土石方量 ； 尽可能避开 洼地 、 泥塘 、 水库 、 冲 式悬挂 ， 则其瓷裙 向上 ， 容易使裙槽积有雨 雪 、 污垢 ， 从 而降低绝缘 沟发育地段 、 断层等水文 、 地 质条件不 良的处所 ， 对于带拉线 的杆塔 子强度 ； 为此 ， 宜将上仰绝缘子串倒挂 。 还应考虑 打拉线位 置的条件 。 ４ ． ５施工基面及长短腿的确定 ；施工基 面是 指有 坡度 的塔位计 ３ ． ２应根据杆塔使用条件最大 限度地利 用杆塔强度 ， 避免浪费 ； 算 基础埋深 的起始基 面 ， 亦是计 算定 位塔高 的起始基 面 ； 施 工基面 相邻档距 的大小不应 十分悬殊 ，以免过大地增加纵 向不 平衡 张力 ； 与塔位 中心桩 之间高差 ｈ ， 称为施工 基面值 ； 施工基 面值应根 据不 尽量避免 出现孤立档 （ 尤其是小档距孤立档 ） 。 同的杆塔型式实测确定 。 当施工基面过大 ， 为了减少施工铲土量 ， 亦 ３ ． ３尽可能选用经济呼称高或最经济 的杆塔 型式 ，充分利用杆 可采用不等长塔腿。 塔 的使用 荷载条件 ； 尽量 避免特殊 杆塔设计 ， 大转 角杆塔应尽 量降 ４ ． ６ 杆塔 中心位 移 ；当所定杆 塔位为转角杆塔或直线换位 杆塔 低杆塔高度 ， 可降低线 路造 价。山 区丘陵地段高 、 矮塔配合使用 ， 尽 时 ， 尚需确定杆塔实际 中心与位移值 。 量使 导线在 同一水平面上 ， 以保证线路安全运行 。 ４ ． ７ 交叉跨越距离 的验算 ；含 正常情况下的跨越距离验算 和邻 ４杆塔定位结果检查 ‘ 档断线后跨越档 间距 的验算 。 杆塔定位 初步完成后 ， 要对 线路设计 条件进行 全面检查 ， 以验 当线路跨 越其他设施 时 ， 按照有关规程 规定 ， 导线与 被跨越设 证是 否超 过设 计允许条件 ； 检查 内容包括 ： 施应保 持一定 的安全距离 ， 一般可从断面图上直接检查该距离 。 ４ ． １ 杆塔使用条件检查 ；含 杆塔荷载条件检查和各种 运行 情况 当用直线杆塔跨越各种设施时 ， 需验算邻 档断线后导线与被跨 下绝缘子 串与杆塔 构件 间安全间隙检查。 越设施 间的垂直距离 ， 验算 时按 断线后跨越档 内导线 与被跨越设施 杆塔 荷载条件 检查 ， 包括垂直 档距 、 水平档距 、 最 大档距 、 转 角 间的距离为最小 的原则 ， 选取断线档。 度数等 ， 均不应超过设计条件 。 ４ ． ８边线风偏后对地距离 的检查 ；定位 时除满足导线对地垂直 对采 用悬式绝 缘子 串的直线杆塔 ，应保证在 各种运 行情况下 距离外 ， 在山区应注意边线在风偏时对 地或对树 的净空距离。 （ 外 过电压 、 内过 电压 、 正常工作 电压及 带电检修时 ） ， 绝缘子 串与杆 ４ ． ９整理定 位资料 ， 定位结束 后 ， 可填写杆塔 明细表 ； 其 中接地 塔构件间保证必要 的空气 间隙。 定位 时应用绝缘 子串摇摆 角临界 曲 装置 型式可按地质情况选定 ， 还包括 防震 锤的个数 、 送 电线路 相互 线逐杆塔校验绝缘子 串的摇摆角是否满足设计要求 。 对摇摆角超过 跨越或跨越通讯线路的保护措施 、 绝缘子 串的型式及数量。 设计值的杆塔 ， 可调整杆塔 位置 、 杆塔 型式 、 杆 塔高度 、 单联改 双联 、 参考文献 加挂重锤 ， 还 可 以改变绝 缘子 串的悬挂和组装 型式 、 缩短绝 缘子 串 【 １ ］ 张殿 生． 电力工程 高压送 电线路 设计手 册（ 第二版 ） ， 国家电力公 的摆动长度或 限制绝缘子 串的摇摆角 等措施 ；如采 用 ｖ型绝缘子 司 东北 电力 设 计 院 ． 串， Ｖ型绝缘 子串的夹角 ， 一般应大 于导线最大摇摆角 的 ２倍 。 ［ ２ １ １ ｌ Ｏ ｋ Ｖ ～ ７ ５ ０ ｋ Ｖ架空输电线路设计规 范，Ｄ Ｉ Ｊ Ｔ ５ １ ５ ４ — ２ ０ ０ ２ ． ４ ． ２导线及地线 的运行条件 检查 ； 在一般地 区的线路 ， 由于高差 不大， 通 常不需检 查导线及地 线的运行 条件 （ 如悬挂点 应力和悬 垂 角） 。对于 山区线路 ， 由于高差较大 ， 应检查导线与地线 的悬 挂点应 力 和悬垂角是否超过允许值 。 现行规程规定 ： 如悬挂点高差过 大 ， 应验算悬挂点应 力 ； 悬挂 点 应力 可较弧垂最低 点应力 高 １ ０ ％。若超过允许值 一般采取 如下措 施： 调整杆塔 位置及 高度以降低两悬 挂点间 的高差 ； 降低超 过允许
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空线路设计
第五章 杆塔校验
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
1 3 冷板曲线 2 倒拔
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
二、直线杆塔导线的倒拔校验 2.导线倒拔临界曲线及倒拔校验 设m状态为校验模板状态，n状态为定位 模板状态,两种气象条件的导线垂直档距换 算公式为：
lvn
n gm lvm lh lh g n m
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
导线处于倒拔的临界状态 l vn 是lvm=0
n gm l vn 1 g lh n m
lo1 A lo 2 A Pv g v S cos cos 2 1 g v Slv
当悬挂点不等高时，一档导线内最低点到悬 挂点的水平距离为：
lO1 A l1 01h1 cos1 2 g v l1 l 2 02 h1 cos 2 2 g v l2
lO 2 A
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
2.垂直档距lv
lo1 A lo 2 A lv cos cos lv1 lv 2 1 2 l 2 10 h1 20 h2 1 l1 2 cos1 cos 2 g v l1 g v l2 10 h1 20 h2 lh g v l1 g v l2
lvm 0
不倒拔区
倒拔区
lh
用临界曲线图校验导线是否倒拔的方法如 下:(P74) 当出现倒拔时，应采取调整杆位、加重锤或 直线杆塔改用耐张杆塔等措施
第二节 绝缘子串倒挂及机械强度校验
2005/9
一、耐张绝缘子串倒挂校验
h1
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
2005/9
一、耐张绝缘子串倒挂校验
若悬挂点高差（图5-4） h1过大，将使耐张杆A的垂 直档距分量为lv1负值,这时 该侧导线对杆A的拉力具有 上拔力。当上拔力大于一侧 耐张绝缘子串的重量时，耐 张绝缘子串处于上翘的状态， 从而将引起绝缘子瓷裙积水 污秽，降低绝缘强度。为防 积水，将耐张绝缘子串倒挂 处理。
当杆塔为直线杆塔时
h1 h2 lv l h g l1 l2
0
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
二、直线杆塔导线的倒拔校验 如果某杆塔塔位标高偏低，杆塔两侧或一 侧导线最低点位于档距之外，可能使垂直档 距为负值。杆塔将承受垂直向上的倒拔力。 1.用“冷板”校验 同绘制最大弧垂模板的方法一样，绘制出 最低温度状态的悬垂曲线模板，俗称冷板。
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
一、水平档距和垂直档距 1.水平档距lh A
h1
O1
1 2
h2
O2
lO1 A
lO 2 A
lV
l1
l2
当高差角较小，即悬挂点接近等高时， 水平档距为：
l2 1 l1 1 lh ( ) (l1 l 2 ) 2 cos1 cos 2 2
第一节 杆塔倒拔校验
2005/9
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
2.垂直档距lv 图5-1中杆塔A承受的垂直荷载为：
l
' vn1
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
一、水平档距和垂直档距 1.水平档距lh 设荷载沿悬挂点连线均匀分布，导线 或避雷线作用在杆塔A上的水平荷载为：
A
h1
O1
1
2
h2
O2
lO1 A
lO 2 A
lV
l1
l2
g h S l1 l2 Ph lh g h S 2 cos1 cos 2
第一节 杆塔倒拔校验
耐张杆A的导 线悬挂点高度低 于相邻悬挂点高 时，耐张杆的该 侧档距的导线垂 直档距分量为：
lO1 A
A
m2 m1
l2 / 2
l1 / 2 l1
l2
lO1 A l1 m1 l1 h1 lv1 cos 2 cos cos 2 cos gl1
第二节 绝缘子串倒挂及机械强度校验
m1
主要内容
杆塔倒拔校验 绝缘子串倒挂 校验及机械 强度校验 悬垂绝缘子串 摇摆角的确定 导线悬挂点应力 及交叉跨越校验 杆塔基础校验 架空线路设计
h
1 l vO
l1 / 2 l1
第二节 绝缘子串倒挂及机械强度校验
2005/9
一、耐张绝缘子串倒挂校验 判别耐张绝缘子串倒挂的临界条件
1）将年平均气温条件下的垂直档距分量lvm1，换 算为定位条件下的垂直档距分量lvn1 2）令 l’vn1=- lvn1，代入表达式中，得出耐张绝缘 子串倒挂临界曲线计算式为：
