方向控制阀的原理和区别
方向控制阀工作原理
方向控制阀工作原理
方向控制阀属于气动执行元件，主要用于控制气动系统中的气流方向。
它采用了先进的阀门结构设计，能够根据系统需求来控制气流的进出口。
方向控制阀一般由阀体、阀芯和驱动元件组成。
阀体是方向控制阀的主要外壳，用来固定和支撑其他组件。
阀芯是阀体内部移动的部分，它能够通过被驱动元件的作用产生运动，从而改变气流的路径和方向。
驱动元件一般是气动元件，如气缸、电磁阀等，它们能够根据输入的信号输出合适的力来驱动阀芯的运动。
方向控制阀的工作原理是通过驱动元件对阀芯的控制来改变气流的方向。
当驱动元件受到激励时，它能够对阀芯施加力，使得阀芯发生位移。
阀芯的位移可以让气流从一个通道进入另一个通道，从而改变气流的方向。
当驱动元件的激励结束时，阀芯会返回到初始位置，恢复气流的原来方向。
方向控制阀通常具有多个通道，每个通道都有一个入口和一个出口。
通过控制阀芯的位置，可以使气流从不同的入口流向不同的出口。
这样，方向控制阀能够实现在气动系统中的流向切换和控制，从而实现对执行元件的控制。
总之，方向控制阀工作原理是通过驱动元件对阀芯的控制来改变气流的方向，从而实现对气动系统中气流路径的切换和控制。
它是气动系统中重要的控制元件，广泛应用于工业自动化、机械制造等领域。
气动控制阀结构与原理
1.方向控制阀及换向回路方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。
(1)单向型控制阀。
1)单向阀。
气动单向阀的工作原理与作用与液压单向阀相同。
在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。
单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。
2)梭阀(或门阀)。
梭阀是两个单向阀反向串联的组合阀。
由于阀芯像织布梭子一样来回运动，因而称之为梭阀。
图3一25(a)为或门型梭阀的结构图。
其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。
可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。
或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。
通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。
气动调节阀：/3)双压阀(与门阀)图3-27是双压阀的工作原理图。
当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。
由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。
自力式压力调节阀:/双压阀的应用很广泛，如图3一28所以是在互锁回路中的应用。
只有工件的定位信号1和夹紧信号2同时存在时，双压阀才有输出，使换向阀换向，从而使钻孔缸进给。
4)快速排气阀。
用于使气动元件或装置快速排气的阀叫作快速排气阀，简称快排阀。
通常汽缸排气时，气体是从汽缸经过管路，由换向阀的排气口排出的。

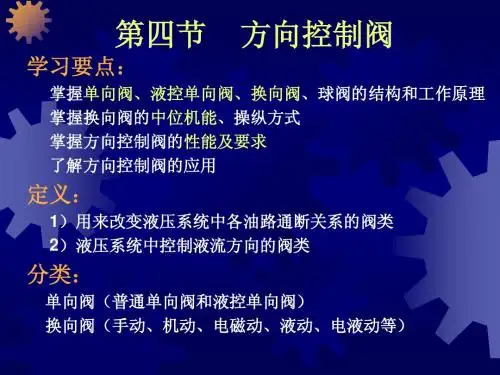

第四节方向控制阀
换向阀结构及工作原理
结构概念： 台肩 沉割槽 结构、符号及工作原理： 二位二通 结构表 二位三通 原理动画 三位五通 思考： 阀芯和阀体 配合关系 加工精度 工艺 油口符号规定： 主油口：P、T、A、B 泄油口：L（非液动控制方式）
换向阀的中位机能
中位机能表： O型： 四口全封闭 缸锁住不动 泵不卸载，保压 用于多缸系统中并联 H型： 四口全通 缸活塞浮动 泵卸载
工作原理： 左端进油，压力油作用在阀芯左端，克服右端弹簧力使 阀芯右移，阀口开启，油液从右端流出；若右端进油，压 力油与弹簧同向作用，将阀芯紧压在阀座孔上，阀口关闭， 油液被截止不能通过。
单向阀
特点： 正向开启压力小，0.03～0.05MPa（弹簧力）。 反向截止时密封性能好。线密封，且密封力随压力增高而 增大。 开启后进出口压力差（压力损失）为（0.2～0.3 ）MPa。 动作灵敏，无噪声。
四口全封闭缸锁住不动泵不卸载保压用于多缸系统中并联四口全通缸活塞浮动泵卸载abt相通p封闭缸浮动abp相通t封闭缸差动用于单杆缸的差动快进ab封闭pt相通缸锁紧泵卸载手动换向阀
第四节
、换向阀、球阀的结构和工作原理 掌握换向阀的中位机能、操纵方式 掌握方向控制阀的性能及要求 了解方向控制阀的应用
液控单向阀
应用： 用于保压回路 用于锁紧回路 其它问题： 控制口不使用时，液控 单向阀作普通单向阀使 用时，控制口的处理。 A：封闭 B：接油箱 控制活塞上腔连接方式： 内泄 外泄
换向阀
定义： 通过控制阀芯与阀体之间的相对运动，使与阀体连接的各 油路实现接通、切断而改变液流方向的阀类。 分类： 按结构形式可分：滑阀式、转阀式、球阀式。 按阀体连通的主油路数可分：两通、三通、四通…等。 按阀芯在阀体内的工作位置可分：两位、三位、四位等。 按操作阀芯运动的方式可分：手动、机动、电磁动、液 动、电液动等。 按阀芯定位方式分：钢球定位式、弹簧复位式。 相关概念： 位：阀芯在阀体内的工作位置，两位、三位、四位… 通：连接在阀体上的主油路数，包括进出有路的总和，两 通、三通、四通…；不包括控制油路和泄油口。
先导式伺服比例方向控制阀的作用
一、概述伺服比例方向控制阀是一种用于控制液压系统中液压执行元件运动方向、速度和加速度的重要元件。
它在工业生产中扮演着非常重要的角色。
本文将重点针对先导式伺服比例方向控制阀的作用进行介绍。
二、先导式伺服比例方向控制阀的原理先导式伺服比例方向控制阀是一种通过电磁比例阀来控制主阀的启闭速度，从而精确控制液压执行元件运动方向和速度的装置。
它通过电磁阀控制油液的流向和流量，从而实现对液压执行元件的精确控制。
三、先导式伺服比例方向控制阀的作用1. 控制液压执行元件的运动方向先导式伺服比例方向控制阀通过控制液压系统中液压油的流向，从而确定液压执行元件的运动方向。
它可以根据系统的要求，精确地控制液压执行元件的运动方向，实现系统的各种运动功能。
2. 控制液压执行元件的运动速度先导式伺服比例方向控制阀可以通过调节电磁阀的开度来控制液压油的流量，从而精确控制液压执行元件的运动速度。
它可以根据系统的要求，精确地控制液压执行元件的运动速度，确保系统运动的平稳和可控性。
3. 控制液压执行元件的运动加速度除了可以控制运动方向和速度外，先导式伺服比例方向控制阀还可以通过调节电磁阀的响应时间，来控制液压执行元件的运动加速度。
它可以根据系统的要求，精确地控制液压执行元件的运动加速度，确保系统运动的顺畅和高效。
四、先导式伺服比例方向控制阀的应用领域先导式伺服比例方向控制阀广泛应用于各种液压系统中，尤其在航空航天、机械制造、船舶等领域有着重要的应用。
它可以在高精度要求的系统中发挥其优势，确保液压系统运行的稳定性和可靠性。
五、结论先导式伺服比例方向控制阀作为液压系统中的重要元件，具有控制运动方向、速度和加速度的重要功能。
它通过精确控制液压油的流向和流量，可以实现对液压执行元件的精确控制。
在实际应用中，它为各种液压系统的稳定运行和高效工作做出了重要贡献。
希望本文对先导式伺服比例方向控制阀的作用有所帮助，感谢您的阅读。
六、先导式伺服比例方向控制阀的设计和特点1. 先导式设计先导式伺服比例方向控制阀采用了先导阀和主阀相结合的设计，通过先导阀控制主阀的启闭速度，从而实现对液压油的精确控制。
第五章 方向控制阀
第五章方向控制阀方向控制阀（方向阀）是控制液压系统中的液流方向的阀，用来对系统中各个支路的液流进行通、断的切换，以适应工作的要求。
一个液压系统所应用的各个控制阀中，方向阀占的数量相当多。
§5-1 方向阀的功能及分类常规方向阀的基本作用是对液流进行通、断（开、关）切换。
因此，工作原理比较简单，它的结构也并不复杂。
但是，为了满足不同液压系统对液流方向的控制要求，方向阀的品种规格名目繁多。
一、分类方向阀按其功能，大致可分成以下几种类型：有时把压力表开关也归到方向控制阀中。
除了上述一般的方向控制阀外，还有可以进行阀芯位置连续控制的电液比例方向阀。
从阀芯的结构特征来区分，又有锥阀式、球阀式、滑阀式和转阀式等。
（一）单向阀单向阀类似于电路中的二极管。
在液压系统中单向阀只允许液流沿一个方向通过，反方向流动则被截止。
它是一种结构最简单的控制阀。
图5-1（图5-1省略p89）分别是钢球式直通单向阀和锥阀式直通单向阀。
液流从1P流入时，克服弹簧力而将阀芯顶开，再从2P流出。
当液流反向流入时，由于阀芯被压紧在阀座密封面上，所以流动被截止。
钢球式单向阀的结构简单，但密封性不如锥阀式，并且由于钢球没有导向部分，所以工作时容易产生振动，一般用在流量较小的场合。
锥阀式应用最多，虽然加工要求较钢球式高一些，但是它的导向性好，密封可靠。
图5-1所示单向阀是管式结构，尺寸小巧紧凑，可以直接安装在管路中。
此外还有板式结构的单向阀（图5-2）（图5-2省略p90），它的装拆维修比较方便，不过需要另行设置安装底板。
此外，由于板式单向阀内的流道有转弯，所以流动阻力损失较管式结构大。
单向阀中的弹簧主要是用来克服摩擦力、阀芯的重力和惯性力，使阀芯在液流反方向流动时能迅速关闭。
但弹簧过硬会影响阀的开启压力并造成过大的流动损失。
一般单向阀的开启压力大约0.03~0.05MPa，并可根据需要更换弹簧。
例如，单向阀作为背压阀使用时，需要具有与系统工作相适应的开启压力，因此采用较硬的弹簧。
方向控制阀的分类及应用
方向控制阀的分类及应用方向控制阀是一种用于调节流体力学系统中流体流向的阀门。
根据其不同的工作方式和应用条件，可以将方向控制阀分为多种类型。
下面将根据其分类和应用进行详细阐述。
1. 手动方向控制阀手动方向控制阀是一种通过手动操纵杆或手轮来改变阀门位置和流体流向的阀门。
它通常用于一些小型设备或实验室中，具有结构简单、价格较低等优点。
手动方向控制阀常用于气动控制系统和液压行业等领域。
2. 电动方向控制阀电动方向控制阀是一种使用电动机驱动的阀门，通过电动机控制阀门的开启和关闭，从而实现流体的流向控制。
这种阀门可以根据需要通过遥控或自动化系统进行控制，广泛应用于化工、电力、冶金等行业的流体控制领域。
3. 气动方向控制阀气动方向控制阀是一种使用气体压力来驱动的阀门，通过气体的压力控制阀门的启闭和流体的流向。
气动方向控制阀具有动作速度快、反应灵敏等特点，广泛应用于气动控制系统和工业自动化领域。
4. 液压方向控制阀液压方向控制阀是一种使用液体流压力力来驱动的阀门，通过控制液体的流向和压力来实现对流体系统的控制。
液压方向控制阀具有承压能力强、操作力矩小等特点，被广泛应用于液压动力领域、工程机械和船舶等行业。
5. 电磁方向控制阀电磁方向控制阀是一种利用电磁力来驱动的阀门，通过改变电磁线圈的通电和断电来控制阀门的开闭和流体的流向。
电磁方向控制阀具有动作迅速、可远程控制等特点，被广泛应用于自动化生产线、流体控制系统和供水领域。
在实际应用中，方向控制阀扮演着重要的角色。
它可以用于调节液体和气体的流向，控制工艺过程和设备的运行状态。
具体应用包括以下几个方面：1. 工业领域方向控制阀广泛应用于石油化工、电力、冶金、造纸等工业生产中的流体控制系统。
通过方向控制阀可以实现流体管道的切换、分配和控制，保证设备的正常运行和生产的顺利进行。
2. 自动化生产线方向控制阀在自动化生产线中起到关键作用。
它可以实现自动化生产过程中的流体管道的切换和控制，确保物料流动的顺畅和机械设备的高效运行。
方向控制阀的原理和区别
方向控制阀的原理和区别方向控制阀是一种用于控制液压系统的阀门，通过改变液压流体的流向来控制执行元件（如液压缸或液压马达）的运动方向。
方向控制阀的原理是利用阀芯或阀门的运动，通过开启或关闭阀门的不同通道来改变液压流体的流动路径，从而达到控制执行元件的移动或停止的目的。
根据不同的工作原理和结构特点，方向控制阀可以分为以下几种常见的类型：1.手动方向控制阀：通过人工操作手柄或把手来控制阀芯的运动，改变液压流体的流向。
这种阀门通常具有结构简单、易于操作和维护的特点，适用于一些简单的应用场景。
2.机械方向控制阀：通过机械装置或驱动装置来控制阀芯的运动，改变液压流体的流向。
这种阀门通常具有操作灵活、可实现远程控制和自动控制的特点，适用于一些需要较高控制精度和控制自动化程度的应用场景。
3.手电磁方向控制阀：通过电磁力的作用来控制阀芯的运动，改变液压流体的流向。
这种阀门通常具有启闭速度快、反应灵敏、能耗低和可远程控制等特点，广泛应用于工程机械、冶金设备、船舶和起重机械等行业。
4.比例方向控制阀：通过控制电磁阀阀芯的移动来改变液压流体的流量和流向，从而实现对执行元件的平稳和精确的控制。
这种阀门可以通过调节电流和电压来实现控制的线性化和精确度的调整，适用于需要精准控制和运动平稳的应用场景。
5.液压方向控制阀：通过液压力对阀芯或阀门的作用来改变液压流体的流向。
这种阀门通常具有启闭速度快、反应灵敏、抗压能力强和可实现远程控制等特点，适用于一些对流量和压力要求较高的应用场景。
在实际应用中，不同类型的方向控制阀可以按照具体的工作原理和结构特点进行组合和应用，以满足液压系统的控制需求。
同时，方向控制阀的种类也在不断发展和创新，以适应不同行业和领域的应用需求。
哪种阀是方向控制阀的原理
哪种阀是方向控制阀的原理
常见的几种方向控制阀的工作原理:
1. 方向控制阀(DCV)主要用于控制actuator的运动方向。
2. 最简单的DCV是二位三通阀,通过改变阀芯位置来改变运动方向。
3. 四位五通阀也可实现方向控制,中位为关闭状态,两侧通道控制运动方向。
4. portional方向控制阀利用螺旋凸轮使阀芯转动改变通道方向。
5. 马达反馈闭环控制的电磁式DCV,通过驱动器精确控制阀门方向。
6. 堵塞控制阀利用凸轮调节两个出口端的堵塞来控制方向。
7. 滑阀式DCV使用滑块或球形阀门在凸轮或斜槽的带动下改变通道。
8. 平衡芯盒式DCV使用弹簧平衡阀芯,改变压力使阀芯摆向相反方向。
9. 旋转式DCV中,阀芯可以旋转达到不同方向的通道转换。
10. 复合型DCV结合马达、平衡芯盒等原理实现精确控制。
气压传动 第十三章1 方向控制阀
气动控制阀是控制和调节压缩空气的压力 、流量和流动方向的气动控制元件。 控制阀按其作用和功能可分为：
压力控制阀 流量控制阀
方向控制阀
气动逻辑元件和射流元件
第一节 方向控制元件
方向控制阀是用来控制压缩空气的流动 方向和气流的通、断的。 一、分类： 按流动方向分：
单向阀和换向阀
二、单向型控制阀：
双电磁铁直动式换向阀工作原理及符号：
双电磁铁先导式换向阀工作原理及符号：
（三）时间控制换向阀：
使气流通过气阻、气容等延时一定时间再 使阀芯切换；有延时阀和脉冲阀
1、延时阀：有常通型和常断型两种
延时阀有延时部分和换向部分组成： 可控制延时时间（0~20）s
2、脉冲阀：使输入的长信号变成脉冲信号
Dl (D2 d 2 )
密封，阀门关闭后始终存 在背压，故密封性好、泄漏量小、不借助弹簧也能关 闭。
3、抗粉尘及污染能力强、对过滤精度要求不高。
（二）电磁控制换向阀：
是利用电磁力的作用来实现阀的换向的； 按结构来分：直动式和先导式两种。 （一）直动式：1、工作原理
(一）单向阀
单向阀的结构：
（二）梭阀 （ 或门 ）
梭阀的应用：人工与自动控制并联
（三）双压阀 (与门 ）
（四）快速排气阀
三、换向型控制阀
换向型控制阀包括：
气压控制阀、电磁控制阀、机械控制阀、 人力控制阀和时间控制阀。
(一)气压控制换向阀：
以气压为动力切换主阀，主要用 于易燃、易爆、潮湿和粉尘多的场合 ，操作安全可靠。
可分为：加压、卸压和差压控制三种形式
按阀芯结构分： 截止式换向阀和滑阀式换向阀
1、截止式气控阀的工作原理：
控制元件——方向控制阀PPT课件
.
14
２. 机动换向阀
机动换向阀又称行程换向
阀。它依靠行程挡块推动阀芯 实现转向。机动阀动作可靠， 改变挡块斜面角度便可改变换 向时阀芯的移动速度，因而可 以调节换向过程的快慢。右图 是二位三通机动换向阀。在常 态位，P与A相通；当行程挡快5 压下机动阀滚轮4时，P与B相通。 它经常应用于机床液压系统的 速度换接回路中。
.
11
二、滑阀机能 (中位机能)
三位阀阀芯处于中间位置时，其各油口连通情况 不同，这种不同的连通方式体现了换向阀的各种控制 机能，称为滑阀机能。下图是三位四通阀中位机能。
.
12
三、操纵方式
1、手动换向阀
2、机动换向阀
（1）二位二通电磁阀 （2）二位三通电磁阀
3、电磁换向阀
（3）二位四通电磁阀 （4）三位四通电磁阀
()
()
二位二通电磁阀
.
17
二位二通电磁阀结构
.
18
（2）二位三通电磁阀
.
19
（3）二位四通电磁阀
.
20
二位四通电磁阀的应用
.
21
（4）三位四通电磁阀
.
22
（5）交流和直流电磁铁
根据电磁铁所用电源不同可分为交流电磁铁和直 流电磁铁两种。
交流电磁铁的优点是电源简单方便，启动力大。缺 点是启动电流大，在阀芯被卡住时会使电磁铁线圈烧 毁。交流电磁铁动作快，换向冲击大，换向频率不能 太高。
结构原理图
图形符号
位和通
结构原理图
图形符号
二位二通
二位五通
二位三通
三位四通
二位四通
三位五通
.
10
换向阀图形符号的含义
方向控制阀知识
方向控制阀知识方向控制阀简称方向阀，主要用来通断油路或切换油流的方向，以满足对执行元件的启、停和运动方向的要求。
按其用途可分为两大类：单向阀和换向阀。
（1）单向阀单向阀又称止回阀，它的功用是使油液只能单向流过。
根据阀芯结构不同，单向阀可分为球阀式和锥阀式两种。
图5—1所示出为两种单向阀的结构及单向阀的符号。
球阀式阀芯结构简单，但容易因摩擦而使密封性变差，只用于低压场合。
锥阀式应用较多，且密封性较好。
根据阀中通道情况，又可分为直通式和直角式。
直通式液流阻力小，更换弹簧也较方便，一般采用管式连接；而直角式则即可采用管式连接。
又可采用板式连接或法兰连接。
单向阀中弹簧的主要作用是在没有油流通过或油液倒流时可帮助阀迅速关闭。
但它同时也增加阀开启时的阻力，并成为油液流过单向阀时产生压力损失的主要部分。
在不影响阀灵敏可靠的同时，就应把弹簧做得软些。
’一般单向阀开启压力是0．035～0．05MPa，全部流量通过时的压力损失大约是0．1～0．3MPa。
图5—1单向阀1—阀体；2—弹簧；3—阀芯；4—阀座（要求：动画显示两种单向阀正向导通，反向截至的工作过程，动画可参见第五章动画资源“5-1直通式单向阀（动画按钮可去掉）及5-2直角式单向阀”）在某些场合，需要单向阀允许油流反向通过，这时即采用液控式单向阀。
液控式单向阀结构和符号如图5—2所示。
它主要由直角单向阀和控制活塞两部分组成。
当下盖7上的控制油口元压力油时，它仅是一个普通单向阀，只允许油液从A流向B；当控制油口通人压力油时，则控制活塞就被顶起，通过顶杆使阀芯1强制打开，允许油液由B向A反向流过。
图5—2液控单向阀1—单向阀阀芯；2—弹簧；3—上盖；4—阀体；5—单向阀阀座；6—控制活塞；7—下盖（二）换向阀换向阀的作用是利用阀芯和阀体的相对运动来接通、关闭油路或变换油液通向执行元件的流动方向，以使执行元件启动、停止或变换运动方向。
（1）换向阀分类换向阀按结构分有转阀式和滑阀式；按阀芯工作位置数分有二位、三位和多位等；按进出口通道数分有二通、三通、四通和五通等；按操纵和控制方式分有手动、机动、电动、液动和电液动等；按安装方式分有管式、板式和法兰式等。
转向控制阀的原理与应用
转向控制阀的原理与应用一、什么是转向控制阀？转向控制阀是一种用于控制液压系统中的液压流量和方向的装置。
它通常用于汽车、工程机械等车辆的转向系统中，能够根据驾驶员的指令，实现车辆的转向操作。
二、转向控制阀的工作原理转向控制阀是由一种特殊的液压阀芯和阀体组成的。
当驾驶员希望转向时，他会操作方向盘，通过传感器将指令传输给转向控制阀。
转向控制阀会根据指令控制液压系统中的液压流量和方向，从而实现转向操作。
具体来说，转向控制阀的工作原理可以分为以下几个步骤：1.接收指令：转向控制阀通过传感器接收驾驶员对转向的指令，如向左转或向右转。
2.控制液压流量：根据接收到的指令，转向控制阀会控制液压泵供给的液压流量，以实现所需的转向力。
3.改变液压方向：同时，转向控制阀还可以通过改变液压流量的方向来实现转向，比如将液压流量导向车辆的左侧或右侧。
通过以上步骤，转向控制阀能够实现根据驾驶员指令的转向操作。
三、转向控制阀的应用转向控制阀广泛应用于汽车和工程机械等车辆的转向系统中。
它在这些应用中起到了关键的作用，能够保证驾驶员操作流畅、安全。
以下是转向控制阀的一些应用场景：1.汽车转向系统：转向控制阀是汽车转向系统中的关键组件，它能够通过控制液压流量和方向，使汽车转向灵敏、方便。
无论是小型车辆还是重型货车，都需要转向控制阀来实现转向操作。
2.工程机械转向系统：工程机械，如挖掘机、装载机等，通常需要进行复杂的转向操作。
转向控制阀在这些机械设备的转向系统中起到了重要的作用，能够使机械设备的转向更加稳定、灵活。
3.船舶转向系统：船舶的转向操作需要考虑到水流和风力等复杂环境因素。
转向控制阀能够通过精确地控制液压流量和方向，使船舶的转向更加准确、可控。
转向控制阀在以上应用场景中的作用不容忽视，它对提高驾驶员操控性和安全性起到了重要的作用。
四、总结转向控制阀是一种用于控制液压系统中液压流量和方向的装置。
它通过接收驾驶员的指令，控制液压流量和方向，实现车辆的转向操作。
方向控制阀工作原理
第13章气动控制阀(Pneumatic control valves)气动控制阀是控制、调节压缩空气的流动方向、压力和流量的气动元件，利用它们可以组成各种气动回路，使气动执行元件按设计要求正常工作。
13.1常用气动控制阀(Common pneumatic control valves)和液压控制阀类似，常用的基本气动控制阀分为：气动方向控制阀、气动压力控制阀和气动流量控制阀。
此外还有通过改变气流方向和通断以实现各种逻辑功能的气动逻辑元件。
13.1.1 气动方向控制阀(Pneumatic direction control valves)气动方向控制阀是用来控制压缩空气的流动方向和气流通、断的气动元件。
13.1.1.1 气动方向控制阀的分类气动方向控制阀和液压系统的方向控制阀类似，也分为单向阀和换向阀，其分类方法也基本相同。
但由于气压传动具有自己独有的特点，气动方向控制阀可按阀芯结构、控制方式等进行分类。
1．截止式方向控制阀芯的关系如图13.1阀口开启后气流的流动方向。
点：1）构紧凑的大口径阀。
2）截止阀一般采用软质材料胶等）密封，当阀门关闭后始终存在背压，因此，密封性好、泄漏量小、勿须借助弹簧也能关闭。
3）因背压的存在，所以换向力较大，冲击力也较大。
不适合用于高灵敏度的场合。
4）比滑柱式方向控制阀阻力损失小，抗粉尘能力强，对气体的过滤精度要求不高。
2. 滑柱式方向控制阀滑柱式气动方向控制阀工作原理与滑阀式液压控制元件类似，这里不具体说明。
滑柱式方向控制阀的特点：1）阀芯较截止式长，增加了阀的轴向尺寸，对动态性能有不利影响，大通径的阀一般不易采用滑柱式结构；2）由于结构的对称性，阀芯处在静止状态时，气压对阀芯的轴向作用力保持平衡，容易设计成气动控制中比较常用的具有记忆功能的阀；3）换向时由于不受截止式密封结构所具有的背压阻力，换向力较小；4）通用性强。
同一基型阀只要调换少数零件便可改变成不同控制方式、不同通路的阀；同一只阀，改变接管方式，可以做多种阀使用。
08964_动画演示各种方向控制阀原理、区别一看就懂
3
01
方向控制阀概述
2024/1/25
4
定义与分类
01
定义
2024/1/25
方向控制阀是一种用于控制流 体（液体或气体）流动方向的
阀门。
根据结构和工作原理的不同，方 向控制阀可分为单向阀、换向阀
、截止阀等。 5
02
分类
工作原理及特点
工作原理：通过改变阀芯与阀座的相对位置，从而改变 流体的流动方向。当阀芯处于不同位置时，流体的通路 会被打开或关闭，实现流体的换向或截止。 结构简单，操作方便。
某气动系统需要实现多个气缸的顺序动作 ，选用多个单向节流阀和换向阀组合使用 ，通过调节节流阀的开度来控制气缸的动 作顺序和速度。
某液压系统中需要实现保压功能，选用液 控单向阀来实现保压，当系统压力降低到 一定值时，液控单向阀自动关闭，保持系 统压力稳定。
2024/1/25
16
04
不同类型方向控制阀比较 与优缺点分析
关闭压力
使方向控制阀完全关闭的最小 压力差。
额定流量
方向控制阀在正常工作条件下 ，能够控制的最大流量。
2024/1/25
开启压力
使方向控制阀开始工作的最小 压力差。
响应时间
方向控制阀从接收到控制信号 到完成相应动作所需的时间。
14
选型依据及注意事项
根据系统工作压力和流量 选择合适的额定压力和额 定流量。
22
方向控制阀在液压系统中的应用
方向控制阀作用：控制液压系统 中油液的流动方向或液流的通与
断。
方向控制阀类型：单向阀和换向 阀。
方向控制阀应用实例：在液压缸 或液压马达的进、出油路上设置 方向控制阀，实现执行元件的正
、反向运动或锁紧。
液压方向控制阀(一)单向阀和双向锁工作原理和应用
液压方向控制阀（一）单向阀和双向锁工作原理和应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、工作原理液压单向阀是一种阀门，它只允许流体在一个方向上流动，在另一个方向上则阻止流体流动。
液压系统-方向控制阀讲解学习
滑阀式换向阀的结构
阀体：有多级槽的圆柱孔 阀芯：有多段槽的圆柱体
位：阀芯相对于阀体不同的工作位置数（二位、 三位）。
通：换向阀与液压系统油路相连的主油口数（二通、 三通、四通、五通）。
常态位：换向阀的阀芯初始状态未受到外部操纵 力作用时所处的位置。
图形符号含义
1、 位—用方格“□”表示，几位即几个方格 。 2 、 箭头↑首尾和堵截符号┴与一个方格有几个交点
{ 两位两通机动换向阀
常开： 常闭：
靠弹簧的方格表示常态
3、电磁
原理：电磁铁操纵，弹簧复位。 优点：易于实现自动化。 应用：小流量的场合。
两位三通 电磁换向阀
特点：
（1）动作迅速，操作轻便，便于远距离控制； （2）因受电磁铁尺寸与推力的限制，仅能控制小
流量（小于63 l/min）的液流；
（3）电磁铁通断电需电信号控制 （4）换向快，易产生液压冲击。
1、两位两通
职能符号：
A
P
作用： 控制油路的通与断
2、两位三通
职能符号：
AP
B
作用： 控制液流方向（双向变换）
3、两位四通
职能符号：
P — 压力油口
O — 回油口
A、B — 分别接执 行元件的两腔
作用： 控制执行元件换向
4、三位四通
职能符号：
APB O
作用： 换向、停止
5、两位五通
职能符号：
液压系统 方向控制阀
• 液压阀的特点（共性）
阀的结构：均由阀体、阀芯和驱动阀芯在阀体内 作相对运动的装置三大部分组成； 工作原理：利用阀芯与阀体的相对移动，控制阀 口的通断或阀口的大小，从而控制液体的压力、 流向和流量； 液体流过各种阀均会产生压力损失和温升现象， 通过阀孔的流量与通流面积和阀前后压力差有关； 从功能上来说，阀用以满足执行元件的压力、速 度和换向等要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
今天为大家带来多种方向控制阀的原理和区别。
控制阀由两个主要的组合件构成，阀体组合件和执行机构组合件（或执行机构系统），分为四大系列：单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。
四种类型阀门的变种可导致许许多多不同的应用结构，每种结构有其特点和优、缺点。
我们一起来看吧~
液压阀是用来控制液压系统中油液的流动方向或调节其流量和压力的。
方向控制阀作为液压阀的一种，利用流道的更换控制着油液的流动方向。
单向型方向控制阀是只允许气流沿一个方向流动的方向控制阀，如单向阀、梭阀、双压阀等。
换向型方向控制阀是可以改变气流流动方向的方向控制阀，简称换向阀。
按照控制方式还可分为电磁阀，机械阀，气控阀，人控阀。
单向型方向控制阀1.单向阀
单向阀是气流只能朝一个方向流动，而不能反向流动的阀。
单向阀常与节流阀组合，用来控制执行元件的速度。
组成：阀体、阀芯、弹簧等。
作用：只允许液流一个方向流动，反向则被截止。
工作原理：正向导通、反向截止。
应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。
被用来分隔油路以防止高低压干扰。
2.液控单向阀
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。
这种阀在煤矿机械的液压支护设备中占有较重要的地位。
液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。
当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。
若出油口大于进油口就能使油液反向流动。
组成：普通单向阀+小活塞缸内泄式和外泄式。
工作原理：
a. 无控制油时，与普通单向阀一样
b. 通控制油时，正反向都可以流动。
应用：a、保持压力。
b、液压缸的“支承”。
c、实现液压缸锁紧。
d、大流量排油。
e、作充油阀。
f、组合成换向阀。
换向阀
换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。
它利用阀芯在阀体孔内作相对运动，使油路接通或切断而改变油流方向。
是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。
换向阀的分类：
按结构形式可分为滑阀式、转阀式、球阀式。
按阀体连通的主油路数可分为两通、三通、四通等。
按阀芯在阀体内的工作位置可分为两位、三位、四位等。
按操作阀芯运动的方式可分为手动、机动、电磁动、液动、电液动等。
1.手动换向阀
手动换向阀是手动杠杆操作的方向控制阀，在液压系统中起换向（改变液流方向）和开关（接通或切断液流）作用。
2.机动换向阀
机动换向阀又称行程阀，主要用来控制机械运动部件的行程，借助于安装在工作台上的档铁或凸轮迫使阀芯运动，从而控制液流方向。
3.电磁换向阀
电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。
它可以改变控制液流的方向，从而改变液动换向阀的位置。
由于操纵液动换向阀的液压推力可以很大，所以主阀可以做得很大，允许有较大的流量通过。
这样用较小的电磁铁就能控制较大的液流。
4.其它阀门
按阀的工作位置分类阀的工作位置称为“位”，有几个切换工作位置的阀就称为“几位”阀。
经常使用的有“二位”阀和“三位”阀。
阀在未加控制信号或被操作时所处的位置称为零位。
按阀的接口数目分类阀的接口（包括排气口）称为“通”，阀的接口包括入口、出口和排气口，但不包括控制口。
常见的阀有两通、三通、四通、五通。
(1）二位二通换向阀
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
(2）二位四通换向阀
二位四通换向阀是一种采用直流电机驱动阀芯移动，以开闭供油管道或转换供油方向的一种集成化的换向控制装置；即使在恶劣的工作条件下（如低温或高粘度油脂），动作仍相当可靠。
该阀适用于公称压力为40MPa以下的干、稀油集中润滑系统以及液压系统的主支管路中，同时也可作二位四通，二位三通和二位二通三种型式使用。
(3）三位四通换向阀
三位四通换向阀：是指阀有三个工作位状态，有四个油口（一般两进两出），分别用P、T、A、B表示，P为进油口，T为回油口、AB分别接执行元件的上下两腔，阀自然位置在中位。
阀的结构见示意图：
根据换向方式分不同可分为：电磁式、电液式、手动式三种。
工作原理如下：
(4)三位四通电磁换向阀
三位四通电磁换向阀有三个缺点：体积大，不防振，防水性能差，其使用环境受到极大的限制。
新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。
体积比传统电磁阀减小1/3，具有很强的防振防水性能。
(5)三位五通换向阀
三位，是指此换向阀有三个位置，左位，中位，和右位。
五通，表示一共有五个接口，也就是此电磁阀上面有五个油口与系统管路连接。
其工作原理如下：
由于操纵液动换向阀的液压推力可以很大，所以主阀可以做得很大，允许有较大的流量通过。
这样用较小的电磁铁就能控制较大的液流。
