m层高施工方案
福建办公楼高大模板施工技术方案(米高)
本文由我爱阳光宝宝贡献doc文档可能在WAP端浏览体验不佳.建议您优先选择TXT,或下载源文件到本机查看.福建省***及福建省及 IT 监控中心大楼工程高大模板施工专项方案二○○九年七四月1目录1 工程简况...... 1 2 模板设计...... 1 3 模板施工方法 (2)3.1 施工准备...... 2 3.2 模板安装...... 4 3.3 支撑架安装...... 5 3.4 模板拆除 (6)4 质量验收 (8)4.1 主控工程...... 8 4.2 一般工程 (8)高大模板扣件式钢管支撑体系施工安全管理规定 5 高大模板扣件式钢管支撑体系施工安全管理规定...... 10 6 模板施工应急救援预案 (13)6.1 高处坠落和物体打击事故应急救援预案…… 13 6.2 触电事故应急救援预案……13 6.3 机械伤害急救援预案...... 14 6.4 模板、脚手架坍塌...... 14 6.6 工程部安全急救援预案 (15)7 超高模板设计验算 (16)7.1 100 厚楼板模板扣件钢管高支撑架计算书...... 16 7.2 450×1400 梁模板扣件钢管支撑架计算书...... 16 7.3 450×1400 梁木模板与支撑计算书 (26)2编制依据***及 IT 监控中心大楼模板方案根据施工图纸、图纸会审纪要以及现行国家、行业法规和省市有关部门文件等编制,主要编制依据包括:⑴《建筑结构荷载规范》(GB50009)⑵《钢结构设计规范》(GB50017)⑶《混凝土结构设计规范》(GB50010)⑷《钢结构设计规范》GB50018-2002 ⑸《建筑施工扣件钢管脚手架安全技术规范》JGJ130-2001 ⑹《建筑施工安全检查标准》(JGJ59)⑺《建筑施工模板安全技术规范》(JGJ162-2008)11 工程简况福建省***及 IT 监控中心工程为福建省***有限公司****公司建设地工程, ****设计院设计,位于福州市****侧,****南麓.本工程由***办公楼及 IT 监控中心两栋楼组成,总建筑面积为 10296 ㎡.其中***办公楼建筑高度 20m,层数 4 层,层高为 5.5m(局部)、4m、4.5m;其中 1-4 轴交 E-G 轴该部分三层至屋面层楼板模板支撑高度为 18.5-9.5=9m > 8m , 大梁模板支撑高度为 18.5-9.5(1.4-0.6-0.1)=8.3m>8m,高度超过闽建建[2007]32 号文件规定值,属高大模板支撑体系,应进行验算并组织专家组进行论证,故特编制此高大模板支撑专项施工方案,并敬请有关专家论证审查. 2 模板设计 1、主要材料选用:楞木:50×100mm 松方木. 模板:915×1830×18mm 九层胶合板. 钢管扣件:Φ48×3.5 一般结构用焊接钢管、铸造式钢管用扣件. 2、支撑形式:楼板钢管支撑如下:立杆地纵距 b=1.20m,立杆地横距 l=1.20m,立杆地步距 h=1.20m;大梁(450×1400)钢管支撑如下:立杆地纵距 (跨度方向) l=1.00m,立杆地步距 h=1.20m(其他小梁钢管支撑同 450×1400, 侧模设计见已设计地模板方案) . 3、构造措施:每根立杆底部应设置底座,底座宜采用规格不小于 150mm×150mm×8mm 钢板和钢管套管焊接组成.底座下应设置长度不少于 2 跨、宽度不小于 150mm、厚度不小于 50mm 地木垫板;立杆间距严格按施工方案要求进行施工;扫地杆及水平杆连续设置;水平杆步距严格按施工方案要求进行施工;四周设置竖向剪刀撑,模架内每隔四排立柱设一道竖向剪刀撑;其两端与中间每隔4 排立杆从顶层开始向下每隔 2 步设置一道水平剪刀撑;剪刀撑沿全高全长连续设置.4、验算部位:轴交 E-G 轴该部分三层至屋面层梁板; 1-4 支撑高度:板为 9 m;最大截面梁为 8.3m;梁断面尺寸:450×1400;最大跨度:24.3m;板厚:100mm.13 模板施工方法 3.1 施工准备 3.1.1 材料要求㈠胶合板胶合板规格尺寸、质量应符合《混凝土模板用胶合板》地要求,无翘曲、胶结牢固、表面清洁、无杂物粘结. ㈡木方料模板工程所用地木方料规格应符合模板施工方案要求, 方料应顺直, 无腐朽、折裂、枯节等疵病,木材材质应不低于Ⅲ等材. ㈢支撑架模板工程支撑架用材宜选用 Q235 钢材.支架用钢管宜选用Φ48 壁厚 3.5mm 钢管,应符合《建筑施工扣件钢管脚手架安全技术规范》要求;碗扣式支架杆件应顺直无损坏, 其质量应符合厂家出厂质量标准. 支撑架用桁架或特殊支撑架时, 其材料规格应符合施工方案地要求.支撑体系应配件齐全. ㈣脱模剂采用水质隔离剂,不使用废机油等对砼结构有损害或污染地材料作脱模剂. ㈤常用模板配件包括对拉螺栓、扣件、支托(顶托、底托)、垫木等,配件应满足质量要求. 3.1.2 主要机具⑴机械:平刨机、木工圆锯、手电锯等;⑵工具:撬杠、锤子、活动板、托线板、线垂、墨斗、轻便梯、挂线;⑶检测工具:水平尺、钢卷尺、角尺等. 3.1.3 作业条件模板施工应待前一道工序完成并满足模板安装地必要条件后方可进行,主要包括以下内容:⑴施工放样和标高测定完毕并经技术复核无误;2⑵模板支撑支承面(底板面)混凝土强度应符合规范要求;⑶施工班组已进行施工技术交底. 3.1.4 模板制作⑴模板制作应依据施工图和施工方案进行制作,模板制作尺寸应准确,板缝紧密,板面平整,板边方正、顺直,板面接缝处应平整.⑵模板制作完毕后应涂刷脱模剂并编号分类堆放.模板表面地脱模剂应晾干后方可进入安装工序,涂刷时不得污染混凝土及钢筋.3熟悉图纸和模板施工组织设计施工方案技术交底模板配料、制作、编码上道工序质量互检施工轴线放样轴线技术复核模板定位放样模板规范安装班组自查施工质量施工员质量检查质检员质量复查、核定等级监理人员核验认可合格进入下道工序施工按照监理人员要求进行整改不合格同等条件养护砼试块砼达到构件模板拆除要求经施工员下令拆除模板模板施工工艺流程图 3.2 模板安装㈠施工工艺流程施工放样(确定钢管支设位置)→搭设钢管支撑→铺设主、次龙骨→钉梁底4模→上梁侧模→铺设板模板→纵横水平加固杆、扫地杆安装→板缝嵌补→清理卫生→模板工程分项报验→钢筋安装(水电预埋)→大梁侧模对拉螺栓紧固→混凝土浇筑(看模)→养护→拆模申请→拆模㈡梁模板安装⑴在柱上或墙上定出梁地中心线或梁底标高,先布设钢管支撑架、主龙骨、次龙骨等,以固定底模位置.⑵支撑架梁底顶托伸出长度不宜大于 200mm,底托下宜设置垫木,顶托伸出长度不宜大于 1/2 顶托长度,模板支撑架地高度应可调整,应采用可调顶托.⑶本方案中超重梁模板应加设水平对拉螺栓,每侧伸出梁边250mm;当梁高≥800mm 时,应先立单边侧模,钢筋安装后封闭. ㈢板模板安装⑴根据模板支撑架地立柱与龙骨地间距应根据楼板混凝土重量与施工荷载地大小,在模板设计中确定.支柱排列要考虑施工通道.⑵采用多层支架支模时,支柱应垂直,上下层支柱应在同一竖向中心线上. 各层支柱间地应设水平加固杆(详上节“梁模板安装”) .⑶通线调节支柱地高度,将大龙骨找平,架设小龙骨.⑷铺模板时可从四周铺起,在中间收口.楼板模板压在梁侧模时,角位模板应拉通线钉固.⑸楼面模板铺完后,应认真检查支架是否牢固,梁、板面模板应清扫干净.⑹板模板安装就位后应采用水平仪进行板面标高地检查、调整. 3.3 支撑架安装⑴模板支架立柱安装前, 如立柱座落于回填土上, 则底层地面必须分层回填, 逐层夯实,并浇筑100mm 厚 C15 素砼,使场地平整坚实,并应作好场地地排水.⑵模板支架立柱安装前,应根据模板设计地立柱平面布置图,在地面或楼层上作出标志,确定立柱地支设位置,安装应首位立柱拉通线.⑶支架立柱宜加设底托,其伸出不宜大于 200mm,托底应加设垫木.模板支5架地高度应可调整,宜采用可调顶托,顶托伸出长度不宜大于 300mm.⑷扣件式钢管支架扣件式钢管支架立柱搭设应竖直,2m 高度地垂直允许偏差应小于 15mm;扣件锁紧应使用扭力扳手测定螺栓拧紧力矩,扭力矩不应小于 40N.m,且不应大于 65N.m. 扣件式钢管支架用作梁模板支架时,不应采用单排立柱.采用双排或双排以上立柱时,应设置纵横扫地杆.纵向扫地杆采用直角扣件固定在距离立柱支承面以上≤250mm 地主柱上,横向扫地杆亦采用直角扣件固定在纵向扫地杆下方地立柱上.立柱接长必须采用对接扣件连接,立柱长度每间隔 1.5m,应设一道水平钢管支撑. 扣件式钢管支架用作满堂模板支架时, 立柱间距不应大于 1.2m, 且纵横间距应等距;立柱间应设置纵横扫地杆,立柱长度每间距 1.5m 应设置一道纵横双向水平杆;支架外侧周边立面地整个长度和高度上应连续设置竖向剪力撑;支架内部纵横每隔 4 排立柱地立面上也应连续设置竖向剪刀撑;每道剪刀撑跨越立柱地根数宜为 5~6 根,斜杆与立柱支承面地倾角宜为 45~60°;高于 4m 地模板支架, 从顶层开始向下每隔 2 步,在整个平面上连续设置水平剪刀撑. 扣件式钢管支架用作楼板模板支架时,应按满堂模板支架地构造要求设置水平加固杆和剪刀撑. 3.4 模板拆除㈠模板拆除基本要求⑴侧模在混凝土强度能保证其表面及棱角不因拆除模板而受损后,方可拆除,一般夏季不少于 24h,其他季节不得少于 36h.底模在砼强度符合下表地规定,并报监理审核批准后方可拆除.⑵已拆除模板及其支架地结构,在砼强度符合设计砼强度等级地要求后,方可承受全部使用荷载;当施工荷载所产生地效应比使用荷载地效应更为不利时, 必须经过核算,加设临时支撑.6底模拆除时地砼强度要求项次 1 2 3 4 构件类型板构件跨度(m)≤2m >2、≤8m >8 ≤8 >8 达到设计地砼立方体抗压强度标准值地百分率计(%)≥50 ≥75 ≥100 ≥75 ≥100 ≥100梁、拱、壳悬臂构件⑶拆除时不要用力过猛过急,拆下来地木料要及时运走、整理.⑷拆模程序一般应是后支地先拆,先支地后拆,先拆除非承重部分,后拆除承重部分.重大复杂模板地拆除,事前应制定拆模方案.⑸拆除跨度较大地梁下支柱时,先从跨中开始,分别拆向两端.⑹快速施工地梁和楼板模板,其底模及门架支撑地拆除时间,应对所有砼地强度发展情况分层进行核算,确保下层楼板及梁能安全承载. ㈡模板拆除施工要点拆装模板地顺序和方法,应按照配板设计地规定进行.若无设计规定时,应遵循先支后拆,后支先拆;先拆不承重地模板,后拆承重部分地模板;自上而下, 支架先拆侧向支撑,后拆竖向支撑等原则. ㈢拆除工艺施工要点⑴拆除支架部分水平拉杆和剪刀撑,以便作业.而后拆除梁与楼板模板地连接角方木及梁侧模板,以使两相邻模板断连.⑵下调支柱顶托后,再用钢钎轻轻撬动模板,或用木锤轻击,拆下第一块, 然后逐块逐段拆除.切不可用钢钎或铁锤猛击乱撬.每块模板拆下时,用人工托扶放于地上,在原有支撑上适量搭设脚手板,以托住拆下地模板.严禁使拆下地模板自由坠落于地面.⑶拆除梁底模板地方法大致与楼板模板相同.但拆除跨度较大地梁底模板时,应从跨中开始下调支托,然后向两端逐根下调,再做后续作业.拆除梁底摸7支柱时,亦从跨中向两端作业. 4 质量验收模板验收应依据施工方案检查模板体系、结构布置、构造要求、断面尺寸、间距等是否符合施工方案. 4.1 主控工程⑴安装现浇结构地上层模板及其支架时,下层楼板应具有承受上层荷载地承载能力,或加设支架;上、下层支架立柱应对准,并铺设垫板. 检查数量:全数检查.检验方法:对照模板设计文件和施工技术方案观察.⑵在涂刷模板隔离剂时,不得玷污钢筋和混凝土接槎处. 检查数量:全数检查.检验方法:观察. 4.2 一般工程⑴模板安装应满足下列要求:①模板地接缝不得漏浆;在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水.②模板与混凝土地接触面应清理干净并涂刷隔离剂,但不得采用影响结构性能或妨碍装饰工程施工地隔离剂.③浇筑混凝土前,模板内地杂物应清除干净.检查数量:全数检查.检验方法:观察.⑵用作模板地地坪、胎模等应平整光洁,不得产生影响构件质量地下沉、裂缝、起砂或起鼓.检查数量:全数检查.检验方法:观察.⑶对跨度不小于 4m 地现浇钢筋混凝土梁、板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度地 1/1000~3/1000. 检查数量:在同一验收批内,对梁,应抽查构件数量地 10%,且不少于 3 件;对板,应按有代表性地自然间抽查 10%,且不少于 3 间;对大空间结构,板可按纵、横轴线划分检查面,抽查 10%,且不少于 3 面. 检验方法:水准仪或拉线、钢尺检查.8⑷固定在模板上地预埋件、预留孔和预留洞均不得遗漏,且应安装牢固,其偏差应符合表 7 地规定. 预埋件和预留孔洞地允许偏差项目预埋钢板中心线位置预埋管、预留孔中心线位置中心线位置插筋外露长度中心线位置预埋螺栓外露长度中心线位置预留洞尺寸允许偏差(mm) 允许偏差(mm) 3 3 5 +10,0 2 +10,0 10 +10,0检查数量:在同一验收批内,对梁、柱和独立基础,应抽查构件数量地 10%, 且不少于 3 件;对墙和板,应按有代表性地自然间抽查 10%,且不少于 3 间;对大空间结构,墙可按相邻轴线间高度 5m 左右划分检查面,板可按纵、横轴线划分检查面,抽查 10%,且均不少于 3 面.检验方法:钢尺检查.⑸现浇结构模板安装地偏差应符合表 8 地规定. 现浇结构模板安装允许偏差及检验方法项目轴线位置底模上表面标高基础截面内部尺寸柱、墙、梁基础层高垂直柱、墙、梁相邻两板面高低差表面平整(2m 长度上) 允许偏差(mm) 允许偏差(mm) 5 ±5 ±10 +4,-5 6 8 2 5 检验方法钢尺检查水准仪或拉线、钢尺检查钢尺检查钢尺检查经纬仪或吊线、钢尺检查经纬仪或吊线、钢尺检查钢尺检查 2m 靠尺和塞尺检查检查数量:在同一验收批内,对梁、柱和独立基础,应抽查构件数量地 10%, 且不少于 3 件;对墙和板,应按有代表性地自然间抽查 10%,且不少于 3 间;对大空间结构,墙可按相邻轴线间高度 5m 左右划分检查面,板可按纵、横轴线划9分检查面,抽查 10%,且均不少于 3 面. 5 高大模板扣件式钢管支撑体系施工安全管理规定㈠高大模板支撑体系使用材料应符合下列要求: ⑴钢管选用外径48 mm,壁厚不得小于3mm.钢管应有产品合格证、质量检验报告,钢管表面应平直光滑,弯曲、压扁、锈蚀严重及打孔地钢管不得使用.钢管必须涂防锈漆.⑵扣件应有生产许可证、产品质量合格证、法定检测单位地测试报告和产品标识,有裂缝、变形地严禁使用,出现滑丝地螺栓必须更换.扣件应进行防锈处理. ㈡高大模板支撑体系应符合下列构造要求:⑴支设立杆地地基应平整坚实.施工总荷载大于10kN/m2,或集中线荷载大于15kN/m 地模板工程,当立杆落在地面时,须增设强度不低于C10、厚度不少于 100mm地砼垫层;当立杆落在楼面时,楼面下应采取可靠地支顶措施.⑵每根立杆底部应设置底座,底座宜采用规格不小于150mm×150mm×8mm钢板和钢管套管焊接组成.底座下应设置长度不少于2跨、宽度不小于150mm、厚度不小于50mm地木垫板或仰铺12~16号槽钢. 立杆接长必须对接,严禁搭接.立杆步距不应超过1.5m.立杆顶部应采用可调顶托受力,不得采用横杆受力,且顶托距离最上面一道水平杆不宜超过300mm.当超过300mm时,应采取可靠措施固定. 立杆垂直度偏差应不大于1/500H(H为架体总高度),且最大偏差应不大于±50mm.⑶架体必须连续设置纵、横向扫地杆和水平杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处地立杆上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方地立杆上. 满堂模板和共享空间模板支架立柱,在外侧周圈应设由下至上地竖向连续式剪刀撑;中间在纵横向应每隔10m 左右设由下至上地竖向连续式地剪刀撑,其宽10度宜为4~6m,并在剪刀撑部位地顶部、扫地杆处设置水平剪刀撑.剪刀撑杆件地底端应与地面顶紧,夹角宜为45°~60°.当建筑层高在8~20m 时,除应满足上述规定外,还应在纵横向相邻地两竖向连续式剪刀撑之间增加之字斜撑,在有水平剪刀撑地部位,应在每个剪刀撑中间处增加一道水平剪刀撑(见下图).剪刀撑布置构造图⑷立杆、水平杆、剪刀撑斜杆地接头应错开在不同地框格层中设置,两根相邻立杆地接头不应设置在同步内,同步内隔一根立杆地两个相隔接头在高度方向错开地距离不小于500mm;各接头中心至主节点地距离不大于步距地1/3;模板支撑体系杆件不得与外脚手架、卸料平台等连接.11⑸所有地节点必须都有扣件连接,不得遗漏.扣件地拧紧扭力矩应控制在 45~60N? m之间. ㈢支撑架体搭设场地应平整无杂物,确保排水畅通,不得出现地基积水现象. ㈣高大模板支撑体系搭设前,应由工程技术负责人向工程管理人员和搭设人员进行安全技术交底以及对施工详图进行说明,并做好书面交底签字手续. ㈤高大模板支撑体系搭设前,监理单位应检查立杆地基、钢管、扣件等是否符合方案要求,未经监理单位同意不得搭设. ㈥高大模板支撑体系搭设应在施工员指导和专职安全员监督下实施,监理人员应加强过程监控,并做好相应地施工日记、监理日记.搭设人员应当严格执行施工专项方案及有关安全技术规定,底座、立杆应准确定位. ㈦支撑体系搭设过程和完毕后,施工单位应采用扭力扳手对扣件螺栓拧紧扭力矩进行检查并形成书面记录,监理单位应实施旁站监理.抽样方法应按随机分布原则进行, 适当加大受力较大部位地抽检数量. 抽检地数量为扣件数量地10%, 不合格率超过抽检数量10%地应全面检查,直至合格为止. ㈧施工和监理单位应严格检查和验收程序,应对照有关标准、规范和专项施工方案提出地具体要求进行检查和验收.架体搭设完成后应进行验收并形成书面验收意见,施工单位技术负责人应到场参与验收,未经验收合格不得进入钢筋安装工序. 混凝土浇筑前监理单位应组织复验,未经复验合格和监理单位总监理工程师书面同意,不得浇筑混凝土. 高大模板支撑体系搭设和使用过程中应避免集中堆载. ㈨高大模板支撑体系拆除时,混凝土地强度应符合《混凝土结构工程施工质量验收规范》(GB50204)地有关要求,并报监理单位审查同意后方可实施.126 模板施工应急救援预案 6.1 高处坠落和物体打击事故应急救援预案⑴一旦发生高处坠落和物体打击事故后,工程部应立即组织人员进行抢救, 并电话通知公司应急反应组织机构,同时迅速呼叫医务人员前来现场进行抢救.⑵迅速排除致命和致伤因素:如搬开压在身上地重物;清除伤病员口鼻内地泥砂、呕吐物、血块或其他异物,保持呼吸道通畅等.⑶检查伤员地生命体征:检查伤病员呼吸、心跳、脉搏情况.如有呼吸心跳停止,应就地立刻进行心脏按摩和人工呼吸 .⑷止血:有创伤出血者,应迅速包扎止血,材料就地取材,可用加压包扎、上止血带或指压止血等.同时尽快送往医院.⑸观察受伤人员摔伤及骨折部位,看其是否昏迷;注意摔伤及骨折部位地保护,避免不正确地抬运,使骨折错位而造成二次伤害.⑹车辆一到立即就近送往医院.⑺由事故调查组进行事故调查,责任分析并形成调查报告上报上级主管部门.⑻总结经验教训,教育职工. 6.2 触电事故应急救援预案⑴如果发生触电事故时首先断开电源.工程部应立即组织人员进行抢救, 并电话通知公司应急反应组织机构,同时迅速呼叫医务人员前来现场进行抢救.⑵如果电源开关在较远处,则可用绝缘材料(如木条等)把触电者与电源分离.⑶高压线路触电:马上通知供电部门停电,如一时无法通知供电部门停电则可抛掷导电体(如裸导线) ,让线路短路跳闸,再把触电者拖离电源.⑷触电者脱离电源后马上进行抢救,同时通知 110 送往最近地医院.⑸由事故调查组进行事故调查,责任分析并形成调查报告上报上级主管部门.13⑹总结经验教训,教育职工. 6.3 机械伤害急救援预案⑴一旦发生机械伤害事故后,工程部应立即切断电源并组织人员进行抢救, 并电话通知公司应急反应组织机构,同时迅速呼叫医务人员前来现场进行抢救.⑵对伤员进行必要地处理,如止血:有创伤出血者,应迅速包扎止血,材料就地取材,可用加压包扎、上止血带或指压止血等.同时尽快送往医院.⑶车辆一到立即就近送往医院.⑷事故调查组进行事故调查,责任分析并形成调查报告上报上级主管部门.⑸总结经验教训,教育职工. 6.4 模板、脚手架坍塌⑴一旦发生模板、脚手架坍塌事故, 现场抢救组应首先进行疏散, 清点人员, 确定有无人员失踪、受伤.了解事发前该区域施工人员情况,作业人数,如有施工人员失踪或被压埋,立即组织有效地挖掘、移除工作. 挖掘、移除应采用人工挖掘、移除,禁止采用机械挖掘、移除,防止及机械对被埋人员造成伤害.人工挖掘、移除尽量避免使用尖锐性工具.抢救挖掘、移除人员应分班组,合理按照工作面安排人力,及时换班,保障抢救挖掘、移除人员体力,保证在最短时间内将被压埋人员抢救出来.⑵如有人员失踪、受伤,安全保卫组应立即报警.并做好救助车辆引导.⑶在专业医疗人员到达前由现场伤员抢救组对受伤人员进行简单救助. 1.争分夺秒抢救被压埋者,使头部先露出,保证呼吸畅通. 2.出来之后,呼吸停止者立即做人工呼吸,然后进行正规心肺复苏. 3.伤口止血且使用止血带. 4.切忌对压伤进行热敷或按摩.⑷事故调查组进行事故调查,责任分析并形成调查报告上报上级主管部门.⑸总结经验教训,教育职工.146.6 工程部安全急救援预案为了防范安全事故地发生,加强安全防范措施,避免安全事故地发生;在出现安全事故时,能够做到及时,有效地针对事故发生而采取地措施,使经济损失和人员伤亡降低到最低限度,工程部特别成立安全事故紧急救援小组,并且经常演练,达到在安全事故发生能够迅速、及时地处理妥当. ㈠安全事故紧急救援小组名单:组长:各成员职责: 1、组长:发生安全事故后,负责总体调度指挥,总体策划,及时与上级主管部门及各救护单位第一时间取得联系. 2、副组长:负责现场指挥实施救护工作,安排人员疏散、管理,保持稳定现场,冷静沉着处理. 3、各组员:负责实施救护工作,保证事故发生后,能使救护工作做到最佳, 确保经济损失和人员伤亡降低到最低限度. ㈡在发生安全事故时,紧急动员小组组员和各班班组进行迅速、针对性地处理,保护好现场. 紧急救援电话:火警:119 急救:120 报警:110157 超高模板设计验算超高模板设计验算7.1 100 厚楼板模板扣件钢管高支撑架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008).计算参数: 计算参数:模板支架搭设高度为9.0m, 立杆地纵距 b=1.20m,立杆地横距 l=1.20m,立杆地步距h=1.20m. 面板厚度18mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm4. 木方50×100mm,间距300mm,剪切强度 1.6N/mm2,抗弯强度13.0N/mm2,弹性模量。
高支模施工方案
1.工程概况本工程为建筑群,不同单体、不同部位梁板体系、层高不同,具体如下:梁板体系概况表综上所说,板厚主要有80、100、120、250等,梁主要有250×600、250×500等。
层高标准层均为2.8m,非标准层为3.0-5.4m。
选250×600为代表。
地下室顶板厚度为400,框架梁主要有400×800、400×600等。
层高为4.0m.选400×800梁为代表。
本工程平台模板均采用18厚夹胶木层板,背楞为50×100木枋(东北落叶松),间距300,φ48×3.5圆钢管作支撑系统,立杆间距为800-1000mm,具体配置详见模板及支撑体系概况表。
为保证结构体系的安全性,加强施工的技术控制,支撑、加固体系的强度、刚度及稳定性的验算非常重要,通常情况下钢管脚手架支撑体系的验算是整个体系验算的重点。
模板及支撑体系概况表注:以上数值均为最大允许值。
2.楼板模板本工程板厚主要有80、100、120等,其中标准层主要为100厚,为主要板厚,为简化计算,将板厚分为一类:第一类为100-120厚板,取计算厚度为120。
验算如下:2.1 120厚板2.1.1荷载设计值模板及配件自重 500×1.2=600 N/m2钢筋砼自重 25500×0.12×1.2=3672 N/m2施工荷载 2500×1.4=3500 N/m 2 合 计 q 1=7772 N/m 2 乘以折减系数0.9,则q=q 1×0.9=7772×0.9=6995 N/m 2 2.1.2模板验算 ⑴、材料及截面特征夹胶木层板: 取f m =13N/mm 2;E=9.5×103 N/mm 2 取单位宽度计算(以1m 宽计),截面特征为 I=bh 3/12=1000×183/12=4.86×105mm 4 W=bh 2/6=1000×182/6=5.4×104mm 3⑵、计算简图考虑模板的长度,按三跨连续梁计算,取1米宽度,q=6995N/m, ,计算简图略。
教学楼施工方案

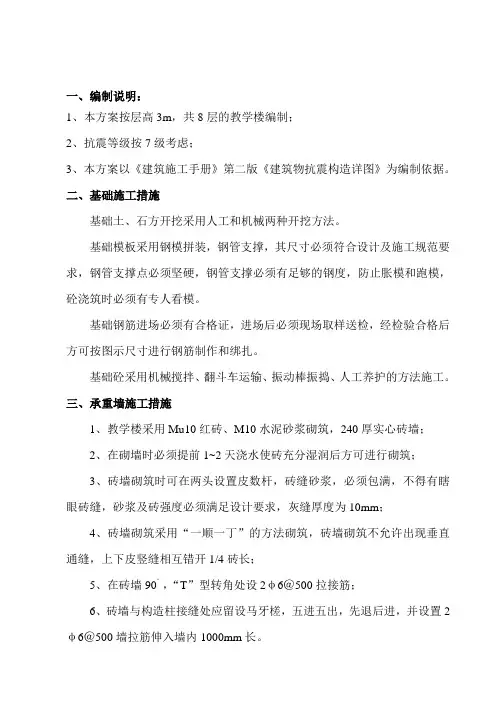

一、编制说明:1、本方案按层高3m,共8层的教学楼编制;2、抗震等级按7级考虑;3、本方案以《建筑施工手册》第二版《建筑物抗震构造详图》为编制依据。
二、基础施工措施基础土、石方开挖采用人工和机械两种开挖方法。
基础模板采用钢模拼装,钢管支撑,其尺寸必须符合设计及施工规范要求,钢管支撑点必须坚硬,钢管支撑必须有足够的钢度,防止胀模和跑模,砼浇筑时必须有专人看模。
基础钢筋进场必须有合格证,进场后必须现场取样送检,经检验合格后方可按图示尺寸进行钢筋制作和绑扎。
基础砼采用机械搅拌、翻斗车运输、振动棒振捣、人工养护的方法施工。
三、承重墙施工措施1、教学楼采用Mu10红砖、M10水泥砂浆砌筑,240厚实心砖墙;2、在砌墙时必须提前1~2天浇水使砖充分湿润后方可进行砌筑;3、砖墙砌筑时可在两头设置皮数杆,砖缝砂浆,必须包满,不得有瞎眼砖缝,砂浆及砖强度必须满足设计要求,灰缝厚度为10mm;4、砖墙砌筑采用“一顺一丁”的方法砌筑,砖墙砌筑不允许出现垂直通缝,上下皮竖缝相互错开1/4砖长;5、在砖墙90°,“T”型转角处设2φ6@500拉接筋;6、砖墙与构造柱接缝处应留设马牙槎,五进五出,先退后进,并设置2φ6@500墙拉筋伸入墙内1000mm长。
四、防潮层施工措施1、在室内地坪以下2cm的位置设置水平防潮层,在有高低差的墙体上必须设置垂直防潮层,并设置两道水平防潮层;2、防水砂浆厚度为20mm,防水材料采用氯化铁防水剂按水泥用量的3%~5%掺;3、防水砂浆搅拌采用砂浆搅拌机搅拌,必须搅拌均匀,严格按砂浆配比施工;4、防潮层施工时不得留施工缝,使刚性防水层形成封闭的整体。
五、通风保证措施通风保证措施主要是保证室内空气干燥、新鲜:1、可采用安装通风机来满足室内的通风要求;2、根据房间的大小来决定安装风机的数量;3、叶轮旋转应平稳,停转后不应每次停留在同一位置上;4、固定通风机的地脚螺栓应拧紧,并有防松动措施;]5、通风机传动装置的外露部位以及直通大气的进、出口,必须装设防护罩(网)或采取其他安全设施。
工程施工方案(精选5篇)写范文网
工程施工方案(精选5篇)工程施工方案(精选5篇)开展一个项目之前,制定一个方案,明确目标,减少一定的盲目,知道工程施工方案怎么写吗?下面是小编给大家带来的工程施工方案(精选5篇),以供大家参考!工程施工方案精选篇1一、工程概况__工程工程;属于框架结构;地上5层;地下0层;建筑高度:18.90m;标准层层高:3.30m;总建筑面积:2490.00平方米;总工期:0天;施工单位:__工程有限公司。
本工程由__投资建设,,__建设工程有限公司组织施工;由__担任项目经理,__担任技术负责人。
二、材料质量要求模板选用大型七合板,规格为1830Χ915Χ18MM,梁方木条选用截面为50Χ100MM,长2000MM的方木作为底楞木和托木搁栅。
选用Φ70—80的杉原木作为支撑。
三、施工中模板系统的基本要求1、方木条及支撑不得有弯曲变形、裂缝、腐烂现象。
2、保证结构的形状尺寸及相互位置的准确。
3、梁及楼板使用新板已周转一次板材。
保证模板支撑具有足够的强度、刚度和稳定性,能够承受新浇砼质量和侧压力,以及考虑施工时各种荷载。
4、支撑系统应支承在坚实的基面上,使其不能下沉,保持稳定。
5、安装构造简单,装拆方便,不妨碍钢筋绑扎,并缝合严密,保证砼浇捣时无漏浆现象。
6、模板长向拼接应错开布置,以增强模板的整体刚度。
7、根据模板的荷载和部位的刚度布置支撑系统。
四、模板系统设计及支撑设计的依据主要依据:1、依据设计图纸,主要施工方法与进度计划,依据现行有关措施技术条件。
2、有关设计、施工规范、主要施工方法、质量评定要求。
3、模板工程技术安全交底及措施。
五、主要施工方法(1)梁模板的安装:梁模板安装时,应在梁模下方地面上铺垫板,并按梁模长度等分顶撑间距,立中间部份的顶撑。
顶撑底应打入木楔。
安放侧板时,两头要钉牢在衬口档上,并在侧板底外侧铺上夹木,用夹木将两侧夹紧,并钉牢在顶撑帽木上,随即把斜撑钉牢。
次梁模板安装时,垂直待主梁模板安装完毕并校正后才能进行,其底板及侧板两头是钉牢在主梁模板缺口处的衬口档上。
高支模施工方案(高度5.2m 附图)最终版
高支模施工方案(高度5.2m 附图)最终版在建筑施工中,高支模是一种常用的支模工法,适用于高度较大的混凝土结构施工。
本文将介绍一种高度达5.2米的高支模施工方案,并附有详细的施工图纸。
一、施工准备1.材料准备:高支模所需的主要材料包括钢管、连接件、钢筋等。
确保材料质量合格,并按照设计要求进行采购。
2.施工人员培训:施工人员应经过专业培训,了解高支模的搭建及拆除流程,并严格按照规范操作。
3.施工方案确认:根据设计图纸,确认高支模的搭建方案和施工程序,及时调整设计方案中的临时支撑及土方开挖等工序。
二、施工流程1. 搭建支撑系统1.确定支模的具体位置和高度,根据设计要求密布支撑立柱。
2.安装支撑横梁,确保其横平竖直,稳固连接于支撑立柱上。
2. 安装模板1.根据设计图纸要求,将模板板件按照平面尺寸排列在支撑横梁上。
2.用连接件将各个板件连接牢固,确保整体结构稳定。
3.测量模板的水平和垂直度,调整后固定。
3. 浇筑混凝土1.在模板内设置钢筋,并确保其位置准确。
2.根据设计要求进行混凝土的配制和浇筑,注意混凝土坍落度和浇筑质量。
4. 拆除支模1.混凝土充分凝固后,按照设计要求拆除模板和支撑系统。
2.注意拆除过程中的安全及施工现场的整理和清理。
三、施工图纸施工图纸请见附件。
通过本文的介绍,相信大家对高支模施工方案有了更深入的了解。
在实际施工中,一定要严格按照设计要求和施工流程操作,确保施工质量和安全。
如有任何疑问或需要进一步了解的地方,请及时咨询相关专业人士。
高支模的施工方案
模板工程施工方案一、工程概况××××包括3#、4#、5#、6#、9#、10#楼,总建筑面积为31226m2。
3#、4#、5#、6#、9#楼设计为六层跃七层住宅楼;其中 4#、5#楼一层为商铺, 10#楼地下室一层为平战结合的六级人防戊类库房兼自行车库,半地下室为物业办公室,一至十四层为住宅楼。
具体情况如图所示:本工程梁、板、柱、剪力墙均采用钢筋混凝土,楼盖采用梁板式结构体系。
二、施工准备1、材料准备竹胶板、多层板、50×100木方、铁钉、螺杆、止水螺杆2、工具及机具准备钉锤、手工锯、圆盘锯、手电锯3、其他脱模剂、工程线等4、技术交底向木工交模板几何尺寸、交标高、交支模的方案和技术要求,交支撑系统的强度,稳定性和具体要求,拆模时间,交质量标准及通病防治措施及安全技术措施。
施工重点:模板的平整度、垂直度、截面尺寸、标高及其强度、刚度和稳定性。
施工难点:垂直度的控制、标高的控制、阴阳角的方正及顺直。
注意事项:烂根的消除、脱模剂涂刷均匀、模板的接缝、拆模时间。
5、模板设计主要基础梁、框架柱、框架梁、剪力墙截面尺寸,如下列各表所示:(1)设计a、基础垫层模板:垫层模板厚度为100㎜,垫层模板采用100×100㎜方木,沿垫层边线设置方木,方木支撑在基坑壁上.b、构造底板模板:底板厚度为200㎜,侧模采用12㎜厚竹胶板,50×100㎜方木做竖楞,高度=底板厚+100㎜,集水井、电梯井模板采用18㎜厚多层板按坑大小加工成定型模板。
c、墙模板:地下室墙模:根据地下室层高及地下室内墙净高,墙厚进行下料,模板采用15厚的多层板,在多层板的另一面用50×100的做竖向背楞,在制作的木模上,从高地面250mm的高处,用16的钻头接400×400的间距打上螺杆眼.在安装模板前,弹出的墙身线、门洞线及标高线,并弹出模板控制线,模板面清理干净,编上号,并均匀涂好水质脱模剂,不允许在模板就位前补刷,以免污染钢筋,检查人防门框是否已安装完毕。
5m层高模板施工方案
目录负一层模板工程施工方案一、编制依据《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010《建筑施工计算手册》《建筑施工手册》第四版《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工脚手架实用手册》二、工程概况负一层梁板面标高为和,板厚180mm,最大主梁截面为400mm×1250mm,此部分满堂脚手架搭设高度为和,长,宽,脚手架立杆基础为地下室顶板(板厚200)。
三、模板及支撑系统材料选用本工程模板采用18mm厚木胶合板,方木采用40×80mm2,模板支撑体系采用×扣件式钢管脚手架。
四、施工工艺及操作要求5m层高模板支撑体系搭设要求5m层高部位模板支撑体系在设计布置立杆时,先设计梁底一根立杆及梁两侧每侧一根立杆,然后根据均分且每框格间距尽量相等(近)的原则布置立杆,梁两侧立杆根据梁截面宽度,每侧离梁边距离不大于300,板底立杆间距不大于1000。
支撑架搭设具体要求:在模板部位下部结构板混凝土浇筑完成,强度达到80%后再进行支撑架的搭设及现浇板、梁的面板支设,且模板层以下满堂脚手架在支模部位砼未达到50%时不得拆除。
(1)立杆①立杆底部铺设10#槽钢垫板,宽度100mm。
槽钢要铺平铺稳,所有立杆支撑位于槽钢的中心,不得承受偏心荷载。
禁止使用砖、木块等材料铺垫。
梁下必须增加立杆,梁板下500mm处必须设置纵横向水平杆。
立杆顶部必须设U型可调支托,顶托下必须加设纵、横向水平杆,U托的伸出立杆顶部尺寸不大于250mm,立杆钢管内径的间隙不得大于3mm,安装时应保证上下同心。
②无现浇板部位的立杆顶端高出施工面,设置栏杆。
立杆垂直度偏差不得大于±30mm。
①立杆接长严禁采用搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错开500mm,各接头中心距主节点不大于500mm。
④严禁将上段钢管立杆与下段钢管立杆错开固定在水平拉杆上。
模板工程(轮扣式)安全专项施工方案
XX项目模板工程(轮扣式)安全专项施工方案项目效果图编制:审核:审批:目录一、工程概况 (1)1、工程概况 (1)2、结构设计概况 (1)3、施工重点、难点及措施 (1)二、编制依据 (2)三、模板设计 (3)1.轮扣式脚手架立杆、横杆尺寸选择 (3)2.轮扣式脚手架平面布置设计 (5)3、板模板设计 (7)4、梁模板设计 (7)5、墙柱模板设计 (7)6、配模套数设计 (9)7、特殊位置架体设计: (9)四、施工准备及计划 (11)1、技术准备 (11)2、劳动力组织 (11)3、机具准备 (11)4、材料计划 (12)5、场地准备 (13)五、进场材料要求 (13)1、材料要求 (13)2、制作质量要求 (15)六、施工方法 (16)1、工艺流程 (16)2、支撑体系搭设方法 (16)3、模板体系 (17)4、模板验收 (17)5、模板拆除 (18)六、质量保证措施 (19)七、安全保证措施 (19)1、安全保证措施 (19)2、职业健康、安全环境、文明施工及成品保护措施 (20)八、应急救援预案 (22)1、应急组织机构及职责 (22)2、危险源识别分析 (24)3、应急演练 (26)4、安全事故应急流程 (26)5、应急处置方法 (26)6、应急救援电话及定点医院 (28)九、计算书、附图及附表 (22)1、墙模板计算书 (22)2、柱模板计算书 (22)3、楼板模板计算书 (22)4、梁底模计算书........................................................... 错误!未定义书签。
5、梁侧模计算书........................................................... 错误!未定义书签。
6、附图及附表............................................................... 错误!未定义书签。
工地安装转换层施工方案
一、工程概况本工程为XX公寓项目,转换层位于设备层之上,标高为0.00m~6.6m,层高6.6m。
转换层以上为剪力墙结构体系。
转换层施工过程中,需注意节点处钢筋密集、转换梁受力主筋为二级钢等特点。
二、施工方案1. 施工方法(1)荷载传递法施工方案:以已施工的下部结构为主承力构件,完成转换层施工。
(2)墙、柱、梁、板混凝土一次性浇筑。
2. 内架支撑方案(1)转换梁模板采用木模板体系,钢管及顶撑支承。
(2)木方小楞横向布置,间距为150mm;钢管沿梁纵向布置,间距为500mm,横向视转换梁梁宽和梁高而定。
(3)梁侧模采用对拉螺栓加固,沿梁高共设3~5道对拉螺栓(梁高大于1.6米时,五道;1.2~1.6米,四道),从梁底150mm起布置1道,底下3道间距为300mm,上面2道间距为400mm。
3. 装配式建筑转换层预留钢筋后插施工技术(1)深化设计:根据预制墙构件尺寸,对定位钢板、定位箍筋加工尺寸及后插钢筋长度进行深化设计,绘制加工图纸。
(2)加工定位钢板及定位箍筋:根据加工设计图纸,制作定位钢板及定位箍筋,加工过程应严格按照深化加工图纸尺寸下料。
(3)转换层楼板模板施工:现浇层墙、梁钢筋绑扎,安装定位箍筋、定位钢板,插放竖向预留钢筋,浇筑楼层混凝土。
4. 现浇预制转换层预埋插筋的准确定位安装施工工法(1)深化设计:针对装配式结构混凝土预制柱构件,在工厂进行预制生产,验收合格后运输到施工现场进行快速拼装。
(2)可拆卸式预制立柱钢筋定位装置:采用四周沿壁侧围成的钢筋定位框架、定位条、可拆卸套筒和轴销。
(3)施工步骤:钢板嵌入带有凹槽形的钢板并用轴销固定,拼接成一个完整的钢筋定位框架,其中钢板嵌入凹槽形的钢板,用轴销固定。
三、施工要点1. 施工前,需对施工人员进行技术交底,确保施工人员了解施工方案、施工工艺及安全注意事项。
2. 施工过程中,严格把控施工质量,确保转换层施工质量符合设计要求。
3. 加强施工现场安全管理,严格执行安全操作规程,确保施工人员生命财产安全。
高空专项施工方案格式
高空专项施工方案格式一、工程概况与背景本工程为高空专项施工项目,主要涉及高层建筑的外部装饰、维修以及安装作业。
由于施工位置较高,作业难度大,对安全和质量的要求极高。
因此,本方案旨在明确施工的具体步骤、安全保障措施、质量控制标准等,确保工程的顺利进行。
二、施工目标与要求完成高空作业任务,包括但不限于外墙涂料、玻璃幕墙的安装和维修等。
确保施工安全,无事故发生。
施工质量符合设计要求及国家相关标准。
在规定时间内完成施工任务,保证工程进度。
三、施工条件与环境高空作业面应清理干净,无障碍物。
气候条件适宜,风力不大于五级,确保作业安全。
施工前应进行详细的环境评估,确保施工不会对周边环境造成影响。
四、施工方法与步骤施工前,进行详细的安全教育和技术交底。
搭建稳固的作业平台,确保作业面的稳定性。
使用专业的高空作业设备,如高空吊篮、脚手架等。
按照设计要求进行施工,确保每一步骤的质量。
五、安全保障与措施为施工人员配备合格的安全防护装备,如安全带、安全帽等。
设置安全警示标志,提醒周围人员注意安全。
定期对施工设备进行检查和维护,确保其安全可靠。
制定应急预案,确保在发生紧急情况时能够及时应对。
六、质量控制与标准严格遵守国家及地方的相关质量标准和规范。
对施工过程进行全程监控,确保每一步骤的质量。
对施工完成的部分进行质量检查,确保符合设计要求。
七、进度计划与安排制定详细的施工进度计划,明确各阶段的任务和时间节点。
根据施工进度计划,合理调配资源,确保工程按时完成。
对施工进度进行实时监控,及时调整计划,确保工程顺利进行。
八、资源配置与预算根据施工进度计划,提前采购所需材料和设备,确保施工顺利进行。
对施工人员进行合理配置,确保各岗位人员充足。
制定详细的预算计划,合理分配资金,确保工程经济效益。
通过本次高空专项施工方案的实施,我们将确保施工过程的安全、质量和进度,为工程的顺利完成奠定坚实基础。
同时,我们将不断优化资源配置,提高施工效率,为公司的发展贡献力量。
高大模板工程专项施工方案
高大模板工程专项施工方案(④~⑨交A~D轴和⑦~⑩交1/H~F轴三层结构位置)第一节、工程概况及支架基本参数一、工程基本情况一、本工程④~⑨交A~D轴和⑦~⑩交1/H~F轴三层结构的高大模板支撑架立杆,全部支垫在地下室顶板结构层上,根据《浙江中数科技有限公司生产试验综合楼高大模板工程专项施工方案专家论证审查报告》第1。
2条意见,经验算,作用在地下室顶板的实际施工荷载为9。
506KN/㎡, 不满足设计允许荷载要求,按以下方案进行处理;1、④~⑨交A~D轴和⑦~⑩交1/H~F轴地下室顶板下方的支模架在高支模架上方砼结构达到设计强度之前严禁拆除,地下室顶板下方的支模架立杆间距为1.0~1。
2米,因此按1.2米进行验算;在该工程④~⑨交A~D轴三层结构砼施工时,地下室顶板结构砼强度已达到设计强度,作用在地下室顶板支模架立杆上的实际施工荷载为9.506-3.5=6。
606KN/㎡,经验算,σ=1。
05N ut/(φAK H)=1。
05×6.606×103/(0。
174×489×0.978)=83。
314N/mm2<[f]=205N/mm2,满足要求。
2、高支模区域内,二层结构部位的悬挑走廊可以穿孔,或者其下方的支模架间距与高支模架立杆间距同等设置,并且在高支模架上方砼结构达到设计强度之前严禁拆除。
3、高支模区域内,⑧~⑨位置4#楼梯可以穿孔,或者其下方的支模架间距与高支模架立杆间距同等设置,不大于1*1米,并且在高支模架上方砼结构达到设计强度之前严禁拆除。
4、所有立杆基础加设C20砼垫块或木垫板。
砼垫块平面尺寸要求不少于0。
04m2,厚度不小于20公分;木垫板平面尺寸要求不少于0.04m2,厚度不小于4公分;二、本工程高大模板支撑架梁、板均采用双扣件,以确保安全;三、三层结构砼柱与梁板结构分开二次浇筑,砼柱先浇筑。
四、在支撑架第二步、第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结,同时利用二层结构梁每三跨立杆设置对称顶撑(转角加密),第二节、编制依据一、施工组织设计二、施工图纸三、主要标准六、本工程采用品茗软件进行计算。
层高超过4米需要做专项施工方案
层高超过4米需要做专项施工方案一般承重模板施工均要编制专项,且须有承重模板计算书。
报监理审批。
当模板支撑高度超过5米时,属于高支模方案,不仅要报监理审批,还要提交专家论证。
住建部建质号文:1.3、本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过m,或搭设跨度超过1m,或施工总荷载大于15kn/㎡,或集中线荷载大于20kn/m的模板支撑系统。
1.4、高大模板支撑系统施工应严格遵循安全技术规范和专项方案规定,2.2.1、高大模板支撑系统专项,应先由施工单位技术部门组织本单位、安全、质量等部门的专业技术人员进行审核,经施工单位技术负责人签字后,再按照相关规定组织专家论证。
扩展资料:住建部的建质[2009]7号文:《危险性较大的分部分项工程安全管理办法》的通知中说明:①搭设高度5m及以上;搭设跨度10m及以上;施工总荷载10kN/m2及以上;集中线荷载15kN/m及以上;高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程为危险性较大的分部分项工程。
(注意:“此类不需要专家论证”)。
②搭设高度m及以上;搭设跨度1m及以上;施工总荷载15kN/m2及以上;集中线荷载20kN/m及以上的为“超过一定规模的危险性较大的分部分项工程”。
(注意:“此类需要专家论证”)。
二、住建部的建质[2009]254号文,《建设工程高大模板支撑系统施工安全监督管理导则》的通知中说明:高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过m,或搭设跨度超过1m,或施工总荷载大于15kN/㎡,或集中线荷载大于20kN/m的模板支撑系统。
施工单位应依据国家现行相关标准规范,由项目技术负责人组织相关专业技术人员,结合工程实际,编制高大模板支撑系统的专项。
并经过专家论证方可实施。
高空作业专项施工方案
高空作业专项施工方案一、工程概况本工程项目为1栋框架结构地上13层,地下1层的建筑,建筑面积26543.9m2,首层层高为4.9m,二层层高为5.8m,其它各层层高均为3.2m;最高标高为49.07m。
为了能够在施工过程中安全生产、文明施工、保护人民群众生命和财产,同时以又能按时按质按量完成工程任务,特编此高空作业施工方案。
二、高处作业安全技术的基本要求根据本工程特点,按国家标准《高处作业分级》(GB3608-83)要求本工程高度超过30m以上,属于特级高处作业,坠落半径R为5m,高处作业为一般高处作业,即在正常作业环境下的各项高处作业。
高处作业安全技术的基本要求:高处作业的安全措施及其所需料具,必须列入工程项目施工组织设计中;攀登和悬空高处作业人员以及搭设高处作业安全设施人员,必须经过专业技术培训及专业考试合格,持证上岗,并必须定期进行体格检查;施工前,应逐级进行安全技术交底,落实所有安全技术措施和人身防护用品,未经落实时不得进行施工;高处作业中的安全标志、工具、仪表、电气设施和各种设备,必须在施工前加以检查,确认其完好,方能投入使用;施工中对高处作业的安全技术设施,发现有缺陷和隐患时必须及时解决,危及人身安全时必须停止作业;施工作业场所有坠落可能的物件,应一律先行撤除或加以固定;高处作业中所用的物料,均应堆放平稳,不妨碍通行和装卸;工具应随手放入工具袋;作业中的走道、通道板登高用具,应随时清扫干净;拆卸下的物件及余料和废料均应及时清理运走,不得任意乱放或向下丢弃;禁止抛掷传递物件;雨天进行高处作业时,必须采取可靠的防滑、防寒和防冻措施;凡水、霜均应及时清除;对进行高处作业的高耸建筑物,应事先设置避雷措施;暴风及台风暴雨后,应对高处作业安全设施逐一加以检查,发现有松动、变形、损坏或脱落等现象,应立即修理完善;因作业必需临时拆除或变动安全防护设施时,必须经施工项目负责人同意,并采取相应的可靠措施,作业后应立即恢复;防护棚搭设与拆除时,应设警戒区,并应派专人监护,严禁上下同时拆除;遇有六级及六级以上强风、浓雾等恶劣气候,不得进行露天攀登与悬空高处作业;高处作业安全设施的主要受力杆件,力学计算按一般结构力学公式、强度及挠度计算按现行有关规范进行,钢管受弯构件的强度计算不考虑塑性影响,构造上应符合现行相应规范的要求。
18mi落地式脚手架施工方案
落地式钢管脚手架专项施工方案编制:审核:审批:二零一四年月日一、工程概况1.1本工程为框架结构,地上七层,一层层高为4.2M、二层以上为3.6米,建筑总高度为26.1m,总建筑面积:7069.80m2。
1.2本工程考虑到施工工期、质量、安全和合同要求,故在选择方案时,应充分考虑以下几点:1.2.1架体的结构设计,力求做到结构安全可靠,造价经济合理。
1.2.2在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。
1.2.3选用材料时,力求做到常见通用、可周转利用,便于保养维修。
1.2.4结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;1.2.5脚手架的搭设,必须符合JGJ59-2011和汉中市相关文明工地有关标准要求。
1.2. 6结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用落地式双排钢管脚手架方案。
本工程东西长54M、南北长17.70M。
1.3 本方案的施工难点、要点1.3.1 本工程层高较大,为达到文明工地要求,项目部决定搭设落地式脚手架。
地下室外围防水、回填占用工期较长,影响上部结构施工,需合理安排工序穿插。
1.3.2本工程地下室外围回填较深,易造成回填土下沉而引起架体基础下沉,需加强回填夯实工作。
1.4 本方案编制适用范围本方案适用于陕西春光油脂有限公司公租房工程外脚手架的搭设和拆除。
二、编制依据2.1陕西春光油脂有限公司公租房工程设计蓝图2.2《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.3《钢结构设计规范》GB50017-20032.4《建筑结构荷载规范》GB50009-20012.5《建筑地基基础设计规范》GB50007-20022.6《建筑施工安全检查标准》(JGJ59-2011)2.7工程建设强制性条文(房屋建筑部分)三、控制目标3.1质量目标:3.1.1外架搭、拆方案编制应完整、具备可操作性,作为施工操作的依据,便于工序检查验收。
高处作业施工方案范本
整体解决方案系列高处作业施工方案(标准、完整、实用、可修改)编号:FS-QG-61122高处作业施工方案High altitude construction plan说明:为明确各负责人职责,充分调用工作积极性,使人员队伍与目标管理科学化、制度化、规范化,特此制定一、工程概况工程名称:亚泰医药产业园B区B02固体制剂生产厂房工程地点:长春市北远大大街以东,丙二十九路以北建设单位:吉林亚泰明星制药有限公司设计单位:中国航空规划建设发展有限公司施工单位:吉林亚泰建筑工程有限公司工期:20xx年5月20日--20xx年9月20日建筑高度:室外设计地面至女儿墙高度17.05m。
建筑层高:一层层高7.8m,二层层高7m,局部设备层层高4.2m。
本工程为钢筋砼工程,预留洞口多,又由于各工序穿插施工,上下垂直交叉施工不可避免,施工期间洞口安全防护尤其重要。
根据工程实际情况,分段施工,相邻施工段高差大,形成立体交叉作业,所以邻边的防护必须及时到位,安全可靠。
二、材料准备主要用的材料有φ48×3.5钢管及扣件,安全网、大眼网、木方木板、铅丝、油漆等。
所有材料必须合格,符合要求。
三、技术准备成立以项目经理为核心,安全员、技术员、质量员组成的技术小组,对临边、特殊部位的洞口防护措施进行技术措施分析。
确保防护设施的安全可靠性。
四、安全教育对所有进场工人和新进场的工人定期进行安全教育并考核,合格后方可进场作业。
五、总体要求1、建立安全管理责任制度,设立以项目经理为组长,安全、生产、技术为成员的安全防护领导小组,对现场临边、洞口作业进行监督管理。
2、临边、洞口、高处作业中,所用的物料均应堆放平稳,不妨碍通行和卸装。
施工现场所有有坠落可能的物件,必须一律先撤除或加以固定。
工具应随手放入工具袋。
卸下、拆下的物件及余料和废料均应及时清理运走,不得任意乱置或向下丢弃。
传递物件禁止抛掷;作业中的走道、通道板和登高用具、应随时清扫的干净。
(完整版)框架柱施工方案
框架柱施工方案本工程一层层高4.2M,框架柱施工高度3.55M,主要截面尺寸为800×800、900×900MM,框架柱模板采用木胶合板模板,方木背楞,围檩将采用钢管箍,钢管支撑。
钢筋连接采用电渣压力焊。
柱砼标号为C40,为现场搅拌,塔吊吊运施工。
具体施工方法如下:一.操作工艺工艺流程:钢筋绑扎工艺流程:核对钢筋半成品→钢筋绑扎→垫好砂浆垫块。
模板安装工艺流程:确定组装模板方案→组装模板→模板预检。
砼浇筑工艺流程:搅拌砼→浇筑→振捣→养护。
二.施工方法:1.钢筋安装:1)原材:核对钢筋半成品,应先按设计图纸核对加工的半成品钢筋,对其规格、形状、型号、品种经过检验,然后挂牌堆放好。
2)连接钢筋:钢筋应按顺序焊接,一般情况下,先长轴后短轴,由一端向另一端依次进行.操作时按图纸要求焊接、划线、铺设、穿箍、绑扎,最后成型。
3)复核:受力钢筋搭接接头位置应正确。
其接头相互错开,上排在跨中,下排应尽量在支座处,每个搭接接头的长度范围内,搭接钢筋面积不应超过该长度范围内钢筋总面积的1/4。
所有受力钢筋和箍筋交接处全绑扎,不得跳扎。
4)保护层垫块;主筋的垫块,一般厚度不小于30mm,间隔0.8m,侧面的垫块应与钢筋绑牢,不应遗漏。
2.安拆模板:1).模板预检:模板安装后,应对断面尺寸、标高、连杆支撑等进行预检,均应符合设计图纸和质量标准的要求。
2).模板安装:设置好柱子模板定位基准点:柱子模板定位基准点采用Φ12钢筋头,在柱子四边离地5~8cm处电焊于柱子钢筋上,Φ12钢筋头的外口即为柱子边线,从而保证钢筋与模板位置的准确(电焊时注意不得烧伤主筋)。
由于柱截面较大必须设对拉螺栓,对拉螺栓加固架的间距为500~600mm,并且两个方向上的对拉螺栓加固架必须错开250~300mm,以防止两个方向上的对拉螺栓加固架互相影响。
对于框架柱模板除采用木工棚加工成型木模散拼散拆外,方柱子围檩将采用钢管箍,其竖向间距为500mm,最下一道中心线距离地坪≤200mm;对于框架梁节点将配置定型模板,以此来保证框架柱的截面尺寸正确无误及细部节点外表面平整美观。
4.5m高支模施工方案
中山富拉司特工业有限公司第二工厂建设项目高支模工程施工方案中国华西企业有限公司二O一二年十月高支模工程施工方案编制单位:中国华西富拉司特工业有限公司项目部总工程师:工程部:审核:编制:编制日期:审批单位:中国华西企业有限公司审批:审核:审批日期:目录1.编制说明及编制依据 (1)2.工程概况 (2)3.支撑系统设计 (4)4.施工部署 (13)5.模板施工 (16)6.施工安全管理 (22)7.质量保证措施 (25)8.监测措施 (28)9.应急预案 (30)10.验算书: (33)1.编制说明及编制依据•《中山富拉司特工业有限公司第二工程》建筑、结构施工图;•《建筑施工模板安全技术规范》JGJ162-2008•《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 ;•《建筑结构荷载规范》(GB5009-2001);•《混凝土结构工程施工质量及验收规范》(GB50204-2005);•《钢结构设计规范》(GB50017-2003);•《建筑工程施工质量验收统一标准》(GB50300-2001);•《危险性较大的分部分项工程安全管理方法》建质[2009]87号;•广东省、中山市相关规定;2.工程概况2.1工程概况2.2模板区域首层层高4.5m,为高支撑模板工程。
2.2.1 4.5m高支撑模板:表2.2.2.1 4.5m高支撑模板条件表2.3本工程模板特点与施工关键2.3.1 高支模体系,采用M1219门式钢管脚手架搭设。
2.3.2 首层在架体周边设置上人阶梯,并在最上步距处设置操作平台,以便于施工人员上、下、操作施工;2.3.3 各层模板支撑体系均设于6%压实水泥石屑基础上,注意水泥石屑压实度,并到达强度后方可进行架体搭设,并在立柱底部加设100×100mm垫板。
2.3.4 各层模板内部设置足够临时照明,照明电压不得超过36V,满堂架内部及特别潮湿部位电压不得超过12V。
2.3.5 做好架体检查、监测,架体杆件弯曲、位移超过预警值须立即停止施工并进行整改后方可继续施工。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
负一层模板工程施工方案一、编制依据《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010《建筑施工计算手册》《建筑施工手册》第四版《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工脚手架实用手册》二、工程概况负一层梁板面标高为和,板厚180mm最大主梁截面为400mm< 1250mm此部分满堂脚手架搭设高度为和,长,宽,脚手架立杆基础为地下室顶板(板厚200)。
三、模板及支撑系统材料选用本工程模板采用18mn厚木胶合板,方木采用40X 80口血模板支撑体系采用X扣件式钢管脚手架。
四、施工工艺及操作要求5m层高模板支撑体系搭设要求5n层高部位模板支撑体系在设计布置立杆时,先设计梁底一根立杆及梁两侧每侧一根立杆,然后根据均分且每框格间距尽量相等(近)的原则布置立杆,梁两侧立杆根据梁截面宽度,每侧离梁边距离不大于300,板底立杆间距不大于1000。
支撑架搭设具体要求:在模板部位下部结构板混凝土浇筑完成,强度达到80%后再进行支撑架的搭设及现浇板、梁的面板支设,且模板层以下满堂脚手架在支模部位砼未达到50%时不得拆除。
(1 )立杆①立杆底部铺设10#槽钢垫板,宽度100mm槽钢要铺平铺稳,所有立杆支撑位于槽钢的中心,不得承受偏心荷载。
禁止使用砖、木块等材料铺垫。
梁下必须增加立杆,梁板下500mr处必须设置纵横向水平杆。
立杆顶部必须设U型可调支托,顶托下必须加设纵、横向水平杆,U托的伸出立杆顶部尺寸不大于250mm立杆钢管内径的间隙不得大于3mm安装时应保证上下同心。
②无现浇板部位的立杆顶端高出施工面,设置栏杆。
立杆垂直度偏差不得大于± 30mm。
①立杆接长严禁采用搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错幵500mm各接头中心距主节点不大于500mm。
④ 严禁将上段钢管立杆与下段钢管立杆错开固定在水平拉杆上。
(2)水平杆①在立杆底距地面200mr高处,沿纵横水平方向应按纵下横上的程序设扫地杆。
纵向扫地杆采用直角扣件固定在距地面150mn处的立杆上;横向扫地杆采用直角扣件固定在紧靠纵向扫地杆上方的立杆上。
顶部可调支托底部的立杆顶端下300mn处沿纵横向设置一道水平拉杆(顶部水平拉杆)。
扫地杆与顶部水平拉杆之间的间距,平均分布水平杆,最大步距。
②纵向水平杆在横向水平杆之下,采用直角扣件与立杆扣紧,纵横向水平杆长度6m。
③纵横向水平杆采用对接扣件连接,搭接接头交错布置,不设在同步同跨内,不同步或不同跨两个相邻接头在水平方向错幵500mm并避免设在水平杆的跨中;各接头中心至最近主节点的距离不大于500mm。
④同一排纵横水平杆的水平偏差不得大于1/300 ,四面架子的纵向水平高差不超过50mm 纵横向水平杆四周交圈用直角扣件与内外角部立杆固定。
(3)剪刀撑①在满堂支撑架体外侧周圈设由下至上的竖向连续式剪刀撑,架体内部纵、横向每6跨(且不大于7m)由底至顶设置连续竖向剪刀撑,并在竖向剪刀撑交中间水平拉杆处设置水平剪刀撑。
剪刀撑杆件的底端与地面顶紧,夹角为450〜600。
②剪刀撑斜杆的接长必须采用搭接连接,搭接长度1m等间距设置3个旋转扣件固定,端部扣件边缘至杆端距离100mm。
③剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线距主节点的距离不大于150mm。
4、支撑体系整体稳定性的控制和验收要求(1)支撑体系整体稳定性的控制按支撑体系的设计要求搭设立杆、扫地杆、纵(横)向水平杆。
按规定设置剪刀撑,剪刀撑的每根斜杆必须与支撑架基本构件每个交点相连。
支撑体系周边交圈设置,并在架体内部设纵、横向的剪刀撑,在架体中间设水平剪刀撑。
(2) 支撑架整体稳定性检查要求支撑体系使用前,必须进行整体稳定性的检查验收,并做验收记录。
检查支撑体系是否按方案要求搭设扫地杆、立杆、纵(横)向水平杆。
检查是否按规定设置剪刀撑。
检查支撑体系是否周边交圈设置剪刀撑。
检查支撑体系是否与框架柱抱柱拉接。
检查支撑体系的扣件是否有松动、是否扭紧。
检查支撑体系的立杆垂直度是否符合要求(立杆垂直度不得超过土 30mm(3) 架体验收标准 模板部位的验收:模板部位先由木工工长组织班组进行班组内部验收,然后报项目技术负责人, 由施工单位进行验收,验收合格后报监理单位及建设单位,由监理工程师,建设单 位工程师与施工单位技术负责人等人员共同对高大模板支撑体系进行验收,验收合 格后方可进行下一道工序。
梁模板施工工艺流程:抄平、弹线(轴线、水平线)1支撑架搭设- 底模板卜拉线找平+封侧模T 预检。
根据主控制线放出各梁的轴线及标高控制线。
4.1.3梁模支撑。
梁模板支撑采用扣件式满堂钢管脚手架支撑,间距均为;立杆须设置纵横双向扫地杆,扫地杆距楼地面 200mm 立杆全高范围内设置纵横双向水平杆,水平杆的步距(上下水平杆间距)不大于1800mm .立杆顶端必须设置纵横双向水平杆。
在满堂架的基础上在主次梁的梁底再加一排立杆,沿 梁方向间距。
梁底小横杆和立杆交接处立杆加设保险扣。
梁模板支架与楼板模板支 架综合布置,相互连接、形成整体。
剪刀撑。
竖直方向:纵横双向沿全高在框架梁位置设置一道竖向剪刀撑。
水 平方向:在第二道水平杆高度设置一道水平剪刀撑。
剪刀撑宽度不应小于4跨,且不应小于6m 纵向剪刀撑斜杆与地面的倾角宜在 45〜60度之间,水平剪刀撑与水平 杆的夹角宜为45度。
梁模板安装① 大龙骨采用X 双钢管,其跨度等于支架立杆间距;小龙骨采用 45mn X 45mr 镀锌方钢,间距300mm 其跨度等于大龙骨间距。
② 梁底模板铺设:按设计标高拉线调整支架立杆标高,然后安装梁底模板。
③ 梁侧模板铺设:根据墨线安装梁侧模板、压 1脚板、斜撑等。
梁侧模应设置斜 撑,当梁高支柱头模板—铺设立杆纵、横向大于600mm寸设置腰楞,并用对拉螺栓加固,对拉螺栓水平间距为600, 垂直间距300。
楼板模板施工工艺流程:支架搭设-龙骨铺设、加固-楼板模板安装-预检。
支架搭设:楼板模板支架搭设同梁模板支架搭设,与梁模板支架统一布置。
立杆顶部如设置顶托,其伸出长度不应大于250mm顶部支撑点位于顶层横杆时,应靠近立杆,且不大于100伽。
模板安装:采用木胶合板作楼板模板,一般采用整张铺设、局部小块拼补的方法,模板接缝应设置在龙骨上。
大龙骨采用X双钢管,其跨度等于支架立杆间距;小龙骨采用45mn X 45mr 镀锌方钢,间距300mm其跨度等于大龙骨间距。
挂通线将大龙骨找平。
根据标高确定大龙骨顶面标高,然后架设小龙骨,铺设模板。
楼面模板铺完后,应认真检查支架是否牢固。
模板梁面、板面清扫干净。
五、模板的拆除拆模程序:先支的后拆,后支的先拆-先拆非承重部位,后拆承重部位-先拆除柱模板,再拆楼板底模、梁侧模板-最后拆梁底模板。
柱、梁、板模板的拆除必须待混凝土达到设计或规范要求的脱模强度。
柱模板应在混凝土强度能保证其表面及棱角不因拆模而受损坏时,方可拆除;板与梁底模板应在梁板砼强度达到设计强度的100%,并有同条件养护拆模试压报告,经监理审批签发拆模通知书后方可拆除。
模板拆除的顺序和方法。
应按照配板设计的规定进行,遵循先支后拆,先非承重部位后承重部位,自上而下的原则。
拆模时严禁用大锤和撬棍硬砸硬撬。
拆模时,操作人员应站在安全处,以免发生安全事故。
待该片(段)模板全部拆除后,将模板、配板、支架等清理干净,并按文明施工要求运出堆放整齐。
拆下的模板、配件等,严禁抛扔,要有人接应传递。
按指定地点堆放,并做到及时清理,维修和涂刷好隔离剂,以备待用。
六、成品保护措施模板搬运时应轻拿轻放,不准碰撞柱、梁、板等混凝土,以防模板变形和损坏结构。
模板安装时不得随意在结构上开洞;穿墙螺栓通过模板时,应尽量避免在模板上钻孔;不得用重物冲击已安装好的模板及支撑。
搭设脚手架时,严禁与模板及支柱连接在一起。
不准在吊模、水平拉杆上搭设跳板,以保证模板牢固稳定不变形。
浇筑混凝土时,在芯模四周要均匀下料及振捣。
拆摸时应尽量不要用力过猛过急,严禁用大捶和撬棍硬砸硬撬,以免混泥土表面或摸板受到损失坏。
七、质量保证措施及施工注意事项施工前由木工翻样绘制模板图和节点图,经施工负责人复核后方可施工,安装完毕,经高支模管理机构有关人员组织验收合格后,通知分公司质安部、技术部到现场检查、验收,合格后方能进行钢筋安装等下道工序的施工作业现浇结构模板安装允许偏差:确保每个扣件和钢管的质量满足要求,每个扣件的拧紧力矩都要控制在65N- m钢管不能选用已经长期使用发生变形的。
模板施工前,对班组进行书面技术交底,拆模要有项目施工员签发拆模通知书。
浇筑混凝土时,木工要有专人看模。
认真执行三检制度,未经验收合格不允许进入下一道工序。
严格控制楼层荷载,施工用料要分散堆放。
在封模以前要检查预埋件是否放置,位置是否准确。
八、安全施工注意事项施工现场安全责任人负责施工全过程的安全工作,应在高支模搭设、拆除和混凝土浇筑前向作业人员进行安全技术交底。
支模过程中应遵守安全操作规程,安装模板操作人员应戴好安全帽,高空作业应系好挂好安全带。
高支模施工现场作业人员不得从支撑系统上爬上、爬下,应从施工电梯进入工作面。
高支模搭设、拆除和混凝土浇筑期间,无关人员不得进入支模底下,并由安全员在现场监护。
混凝土浇筑时,安全员专职负责监测模板及支撑系统的稳定性,发现异常应立即暂停施工,迅速疏散人员,及时采取处理措施,待排除险情并经现场安全责任人检查同意后方可复工。
正在施工浇筑的楼板,其下一层楼板(地下室顶板)的支撑不准拆除,待本层模板及满堂架拆除后方可拆除。
拆模时应搭设脚手架,废烂木方不能用作龙骨。
在4n以上高空拆模时,不得让模板、材料自由下落,更不能大面积同时撬落, 操作时必须注意下方人员动向。
拆除时如发现混凝土由影响结构质量、安全问题时,应暂停拆除,经处理后,方可继续拆模。
拆模间歇时应将松开的部件和模板运走,防止坠下伤人。
九、文明施工及环保措施模板拆除后的材料应按编号分类堆放。
模板每次使用后清理板面,涂刷脱模剂,涂刷隔离剂时要防止撒漏,以免污染环境。
模板安装时,应注意控制噪声污染。
模板加工过程中使用电锯、电刨等,应注意控制噪音,夜间施工应遵守当地规定,防止噪声扰民。
加工和拆除木模板产生的锯末、碎木要严格按照固体废弃物处理程序处理,避免污染环境。
每次下班时保证工完场清。
十、模板系统验算模板支撑架计算书参数信息:1. 脚手架参数横向间距或排距(m) :;纵距(m ) :;步距(m):;立杆上端伸出至模板支撑点长度(m) :;脚手架搭设高度(m) :;采用的钢管(mm):x;扣件连接方式:双扣件,考虑扣件的保养情况,扣件抗滑承载力系数:;板底支撑连接方式:40mm 80mr方木支撑,间距300mm 钢材弹性模量E=206X 103(N/mm);钢管抗压强度设计值[f]= N/mm 2 钢管截面惯性矩匸m I04mm截面抵抗矩W m 103mrT 2. 荷载参数(1) 模板及木楞自重标准值(kN/m2):;荷载分项系数丫i =3(2) 混凝土与钢筋自重标准值(kN/m ):板;丫i =(3) 施工人员及设备均布荷载标准值(kN/m2) ; Y i =a. 计算模板时取;b. 计算支撑小楞构件时取;c计算支架立柱时取;⑷砼振捣时产生的荷载标准值(kN/m2):水平模板;垂直面模板;丫i =2(5) 倾倒砼产生的荷载标准值取: 2KN/m2;y i=3. 木方参数木方弹性模量E(N/mm2) :m 103;木方抗弯强度设计值(N/mm2):;木方抗剪强度设计值(N/mn2):;木方的间隔距离(mm):;木方的截面宽度(mm):;木方的截面高度(mm):;图2楼板支撑架荷载计算单元支撑模板的方木的计算:方木按照简支梁计算,其截面抵抗矩WH贯性矩I分别为:W=bh2/6= m 6 = ;I= bh 3/12= m 12 = ;方木楞计算简图1. 荷载的计算:(1) 钢筋混凝土板自重(kN/m) :q1= mm = m ;(2) 模板的自重线荷载(kN/m) :q2= m = m ;(3) 活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN) :p1 =+mm =;2. 方木抗弯强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:均布荷载q二x + = m ;集中荷载p = x =;最大弯距M = Pl/4 + ql 2/8 = x /4 + x 8 = ;方木的最大应力值a = M / W =x 106 / (X 103)二mm2 方木抗弯强度设计值[f]= N/mm 2;二a <[f],满足要求。
