2019-2020学年人教版八年级物理第五章《透镜及其应用》单元测试试题及答案 (培优卷)

合集下载

2019-2020人教版本物理学科八年级上册第五章《透镜及应用》单元测试卷

2019-2020人教版本物理学科八年级上册第五章《透镜及应用》单元测试卷第五章《透镜及其应用》单元测试卷一、单选题(共12小题)1.如下图所示，是市五中装的两种电子监控器.它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统.光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的.其光学系统的工作原理相当于（）A ．平面镜成虚像B ．凸透镜成实像C ．显微镜D ．凸透镜成虚像2.如图所示，光线经凹透镜折射后的传播方向错误的是（）A ．B ．C ．D ．3.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（）A ．其上部将出现一个黑点B ．其下部将出现一个黑点C ．其上部和下部皆无黑点D ．其上部和下部各出现一个黑点4.如图是某同学佩戴隐形眼镜用来矫正近视眼.隐形眼镜的形状应为（）A． C．B．D．5.把一个透明且均匀的玻璃球切成a、b、c、d、e五块，其截面如图所示，其中能够使平行光发散的是（）A．只有bB．只有a、c、d、e C．只有a、b、c、D．a、b、c、d、e均可6.关于实像和虚像，下列说法正确的是（）A．实像能用光屏承接到，虚像不能B．虚像是人的幻觉，并没有光线进入人眼，实像则相反C．实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的D．实像有放大的，也有缩小的，而虚像都是放大的7.如图所示的情景中，形成实像的是（）A．镜中的小红B．水中的折笔C．眼睛看物体D．放大的手指8.如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是（）A ．远视眼凸透镜B ．远视眼凹透镜C ．近视眼凹透镜D ．近视眼凸透镜9.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（）A ．属于近视眼，应配戴凹透镜B ．属于近视眼，应配戴凸透镜C ．属于远视眼，应配戴凹透镜D ．属于远视眼，应配戴凸透镜10.以下光学仪器或元件中，对光起发散作用的是（）A ．潜望镜B ．平面镜C ．凸透镜D ．凹透镜11.烛焰通过焦距为10cm 的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm 的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A ．要在光屏上成清晰的像，光屏应向右移动B ．要在光屏上成清晰的像，光屏应向左移动C ．移动光屏，可以得到一个清晰放大的实像D ．移动光屏，可以得到一个清晰放大的虚像 12.如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A ．利用这一成像规律可制成幻灯机B ．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C ．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D ．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板二、填空题(共3小题)13.生活中我们经常观察到“实像”和“虚像”，请写出二者的一项区别：______ ；在我们学过的光学元件中，能使物体成“虚像”的有： ______ （写出一种即可）．14.小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．（1）测得焦距小于10cm的是图 ______ ，模拟近视眼的是图 ______ ．（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是 ______ 图．（3）目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度______ 0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有 ______ 作用（选填“会聚”或“发散”）．15.全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如图所示，______ （选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带 ______ （选填“凸”或“凹”）透镜制成的眼镜片．三、实验题(共3小题)16.某小组同学在“研究凸透镜成像规律”的实验中，记下所用凸透镜的焦距，按正确的方法安装和调节好实验装置．他们在光具座上先固定焦距为f1的凸透镜，按表一中的物距u依次进行实验，每次都使光屏上烛焰的像最清晰，并将相应的像距v记录在表一中．然后他们换用焦距为f2的凸透镜，重复上述实验，并将数据记录在表二中．为了进一步探究物距u和像距v之间的关系，他们进行适量的运算，将结果分别记录在表一和表二的后四列中．（已知f1＜f2）（1）分析比较实验序号1、2与3（或4、5与6）数据中的物距u与像距v变化关系及相关条件，可得出的初步结论是： ______ ．（2）分析比较实验序号______ 数据中的物距u与像距v的关系及相关条件，可得出的初步结论是：不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大．（3）请进一步综合分析比较表一、表二中经运算后得到的数据及相关条件，并归纳得出结论．（a） ______ ；（b） ______ ．17.同学们做“探究凸透镜成像的规律”实验，请回答以下问题：（1）如图甲所示，让太阳光正对着凸透镜照射，把光屏置于另一侧．改变光屏与凸透镜间的距离．直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 ______ cm．（2）实验前，应使烛焰和光屏的中心位于凸透镜的 ______ 上，目的是 ______ ；（3）实验时，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的倒立、______ （放大/缩小）的实像（光屏上像未画出），______ （填光学仪器名称）就是利用这一成像规律工作的．若保持烛焰和透镜的距离不变，换用焦距小一点的透镜，适当移动光屏直到成清晰的像，此时像 ______ （变大、变小、不变）（4）在光屏上得到清晰的像之后，保持透镜的位置不动，只将蜡烛和光屏的位置互换，光屏上______ （会/不会）再次出现清晰的像；（5）在光屏上得到清晰的像之后，保持透镜和光屏均不动，将蜡烛向左移动一小段距离时，要想仍在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的______ （凸/凹）透镜才能实现． ______ （近视/远视）眼就是利用这种透镜矫正的．18.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）（1）________________________（2）________________________四、计算题(共1小题)19.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共3小题)20.请根据图中信息完成光路图．21.如图，根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．22.一束光经透镜折射后水平射出，小希通过作图提供了一种确定透镜位置的方案，请你按小希的作图方式，在图中的甲、乙位置各提供一种方案确定透镜的位置．答案解析1.【答案】B【解析】由于光学系统收集被监控区域内的景物信息应是实际的光线形成的，且应成在较小的区域上，故成缩小的实像，与照相机的原理相同.2.【答案】A【解析】根据凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．①平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．①过光心的光线经凹透镜折射后传播方向不改变．A．从凹透镜焦点发出的光线，经折射后应继续向外偏折，而不是变为平行，故A错误；B．过光心的光线经凹透镜折射后传播方向不改变，故B正确；C．过光心的光线经凹透镜折射后传播方向不改变，故C正确；D．射向焦点的光线经凹透镜折射后，将平行于主光轴，故D正确．3.【答案】C【解析】照相机的镜头是一个凸透镜．物体有无数点组成，物体上任一点射向照相机镜头有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当照相机的镜头上沾上一个黑点，还有另外的许多光线，经凸透镜折射会聚成像，所以所拍照片不会存在小黑点.4.【答案】A【解析】近视眼是因为晶状体太厚或眼球太长，使像成在视网膜的前方，可以利用凹透镜对光线的发散作用，使像后移，重新成在视网膜上.图A透镜的四周要比中间厚，属于凹透镜.故A符合. 5.【答案】A【解析】凹透镜对光线有发散作用.根据凹透镜的结构特点:中间薄边缘厚，只有b玻璃块是凹透镜，对光有发散作用，其余都是凸透镜，对光有会聚作用.6.【答案】A【解析】A、实像是由实际光线会聚而成的，所以实像能用光屏承接，而虚像是光线的反向延长线的交点，所以虚像不能用光屏接收到．故本选正确．B、我们能看到虚像和实像，一定有光线进入人的眼睛，不是幻觉．故本选项错误．C、光的直线传播可以产生实像，光的折射可以产生实像，也可以产生虚像．故本选项错误．D、实像有放大、等大、缩小，虚像有等大、缩小、放大的．故本选项错误．7.【答案】C【解析】A、镜中的小红属于平面镜成像，平面镜成像特点是正立等大的虚像，故A不符合题意；B、从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故B不符合题意；C、人的眼睛好像一架照相机，物体在视网膜上成倒立缩小的实像，故C符合题意；D、用放大镜看手指时，看到的手指是正立放大的虚像，故D不符合题意；8.【答案】A【解析】根据图示可知，物体经过晶状体折射后所成的像落在了视网膜的后方，所示是远视眼，需要佩戴凸透镜矫正.9.【答案】A【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.10.【答案】D【解析】对光有发散作用的有：凹透镜和凸面镜，对光有会聚作用的有：凸透镜和凹面镜，平面镜使光线发生镜面反射，既不会聚也不发散．11.【答案】B【解析】（1）由图知，物距大于像距，此时成倒立缩小的实像；（2）当将凸透镜换成焦距f为5cm的，由图可知，此时u＞2f，则成倒立缩小的实像；相当于增大了物距，根据凸透镜成实像时，物近像远像变大，可知应将光屏向左移动才能得到清晰的像，综上分析，只有选项B正确.12.【答案】C【解析】A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像．照相机是根据这个原理制成的．而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成．故本选项说法错误．B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜．故本选项说法错误．C、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，故本选项说法正确．D、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板．故本选项说法错误．13.【答案】实像是由实际光线会聚而成的，而虚像是由实际光线的反向延长线会聚而成的；平面镜．【解析】（1）实像是实际光线会聚成的，虚像不是实际光线会聚成的，而是实际光线的反射延长线会聚成的；（2）实像可以用光屏接收到，虚像不能用光屏接收到；实像与虚像都可以用眼睛接收到．在我们所学过的光学元件中能使物体成“虚像”的有平面镜成虚像，凸透镜成正立放大的虚像等．14.【答案】（1）乙；乙；（2）丙；（3）大于；发散【解析】（1）因凸透镜的凸度越大，焦距越小，所以实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，由图可以看出，乙图的凸度比丙图大，则测得焦距小于10cm的是图乙；因为乙的焦距比丙的焦距小，所以会聚能力强，因此乙模拟的是近视眼．（2）由图可知，甲、乙、丙透镜中焦距最大的是丙，用甲、乙、丙透镜分别对着远处的某一物体，相对而言，丙透镜的物距最小，根据凸透镜成实像时，物距减小，像距增大，像增大．可知其中像距较大的是丙图．（3）近视眼患者戴的是凹透镜，凹透镜的四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度大于0.05mm．此镜片对光有发散作用．15.【答案】乙；凹．【解析】近视眼是由于像成在了视网膜的前方，近视要用凹透镜来矫正．16.【答案】（1）物距越大，像距越小；（2）1、4或2、5或3、6；（3）物距与像距的倒数和为定值；焦距越大，物距与像距的倒数和越小．【解析】（1）分析比较实验序号1、2与3（或4、5与6）中的数据可得出物距u与像距v的初步关系是：物距增大，像距减小；（2）能够得出“不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大”这个结论，应该保持物距相同，选用焦距不同的实验记录数据，所以应当通过比较实验序号1、4或2、5或3、6；（3）将表中最后两列相加发现：物距的倒数与像距倒数和为定值，且焦距越大，像距和物距的倒数和越小．17.【答案】（1）10.0；（2）主光轴；使像成在光屏中央；（3）缩小；照相机；变小；（4）会；（5）凹；近视．【解析】（1）由图知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到凸透镜的距离为60.0cm-50.0cm=10.0cm，则凸透镜的焦距是10.0cm．（2）实验前要调整蜡烛、凸透镜、光屏的高度，三者的中心大致在同一高度，即在凸透镜的主光轴上，这样像才能成在光屏的中心；（3）观察图可知，物距u＞2f．根据凸透镜成像的规律，此时成倒立、缩小的实像；利用这一成像原理的光学仪器为照相机．保持烛焰和透镜的距离不变，换用焦距小一点的透镜，相当于增大物距，则像距会减小，像变小；（4）若保持透镜不动，只将蜡烛和光屏互换位置，物距大于像距，成倒立、缩小的实像．（5）把蜡烛向左移动一小段距离时，物距变大，像距变小，像靠近凸透镜，为使像能成在光屏上，应在蜡烛和凸透镜之间放一块适当的凹透镜对光线进行发散，使光线推迟会聚，像才能成在光屏上，近视眼就是用凹透镜进行矫正的．18.【答案】（1）烛焰、透镜、光屏三者的中心不在同一高度上；（2）物体位于1倍焦距或焦距之内【解析】（1）根据实验的要求，让像成在光屏上，必须使三者的中心在同一高度上，如果高度偏差太大，可能在光屏上承接不到物体的像；（2）根据凸透镜的成像规律，当物体位于1倍焦距处或一倍焦距以内时，透镜不成像或所成的像是虚像，不会在光屏上呈现.19.【答案】解：由图可知，①ABO①①AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．20.【答案】【解析】过入射点作出法线，根据反射角等于入射角作出反射光线，因为入射角与镜面的夹角为45°，则反射角等于90°-45°=45°，则反射角与入射角的夹角为90°，由图可知，反射光线与凸透镜的主光轴平行；平行于主光轴的光线经凸透镜折射后将过焦点.21.【答案】【解析】近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，使光线推迟会聚.22.【答案】根据平行于主光轴的光线经凸透镜折射后将过焦点，确定焦点位置；①根据延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，确定焦点位置.图所示：【解析】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．①平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．①过光心的光线经凹透镜折射后传播方向不改变．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．①平行于主光轴的光线经凸透镜折射后将过焦点．①过光心的光线经凸透镜折射后传播方向不改变．根据凸透镜和凹透镜的三条特殊光线分析解答即可．。

人教版八年级2019--2020学年度上学期物理第五章《透镜及其应用》考试试题及答案

人教版八年级物理2019—2020学年度上学期第五章《透镜及其应用》单元考试试卷及答案（考试时间 60 分钟，满分100 分）一、选择题（每小题3分，共36分）1. 如图所示，为小明用透镜观察字的情况，下列说法正确的是( )A.字到透镜的距离大于此透镜的焦距B.该透镜只能成放大的像C.该透镜可以用作近视眼镜D.该透镜可以用作照相机镜头2. 透镜在我们的生活、学习中应用广泛.下列说法正确的是（）A.阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用B.近视眼镜可利用凸透镜矫正C.照相时，被照者应站在镜头两倍焦距以内D.投影仪能使物体在屏幕上成正立、缩小的虚像3. 将一个凸透镜正对着太阳光，在凸透镜另一侧15cm 处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20cm 处，则在凸透镜的另一侧光屏上会出现一个（） A.正立、放大的虚像 B.正立、缩小的虚像 C.倒立、放大的实像 D.倒立、缩小的实像4. 如图是用来他那就凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm 处，则（）A.移动光屏，可以在屏上得到倒立放大的像B.移动光屏，可以在屏上得到倒立缩小的像C.移动光屏，可以在屏上得到正立放大的像D.不论光屏移到什么位置，都不能在屏上得到蜡烛的像 5. 某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A. 3厘米 B. 13厘米 C. 23厘米 D. 33厘米6. 在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是（）A、像和像距都逐渐变大B、像和像距都逐渐变小C、像逐渐变大，像距逐渐变小D、像逐渐变小，像距逐渐变大7. 智能手机的出现和普及，极大的方便了人们的生活.下列有关智能手机的说法正确的是（）A.智能手机的摄像头相当于一个凹透镜B.给智能手机电池充电是将化学能转化为电能C.使用智能手机打电话是利用超声波来传递信息的D.使用智能手机上网是利用电磁波来传递信息的8. 凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列能成立的是（）①如果将物体靠近凸透镜，仍要在光屏上得到清晰的像，光屏必须远离凸透镜，且光屏移动距离先大于后小于物体移动距离；②同时移动物体与光屏，且移动距离相同，有可能在光屏上成清晰缩小的像；③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜；④保持物体和光屏位置不变，一定可以在光屏上的到另一个清晰的像.A.①③B.②④C.②③D.③④9. 小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A.出现手指的实像B.出现手指的影子C.烛焰的像变得不完整D.烛焰的像完整，但变暗10. 小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是（）A.3cmB.6cmC.9cmD.20cm11. 如图所示，是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是（）A.B.C.D.12. 在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm，当物体距离凸透镜40cm时，在光屏上得到清晰的像是（）A.倒立、缩小的实像B.倒立、等大的实像C.倒立、放大的实像D.正立、放大的虚像二、填空题（每空2分，共30分）13. 如图所示是一种视力矫正的模型，其中透镜A是________（选填“凸”或“凹”）透镜，该模型是矫正_________视眼.（选填“近”或“远”）14. 如图甲所示，一束平行光经过凸透镜后，在光屛上得到一个最小、最亮的光斑，则它的焦距是________cm；用此凸透镜探究成像规律，实验装置如乙图所示，调整后再光屛上得到一个清晰的蜡烛火焰的像，该像的性质是_________（写出像的正倒、大小、虚实）；此时某同学将自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屛上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屛向________（选填“远离”或“靠近”）凸透镜的方向移动，才能使像变得清晰.15. 如图所示，F和F'为凸透镜的焦点，P和P'到凸透镜的距离为二倍焦距。

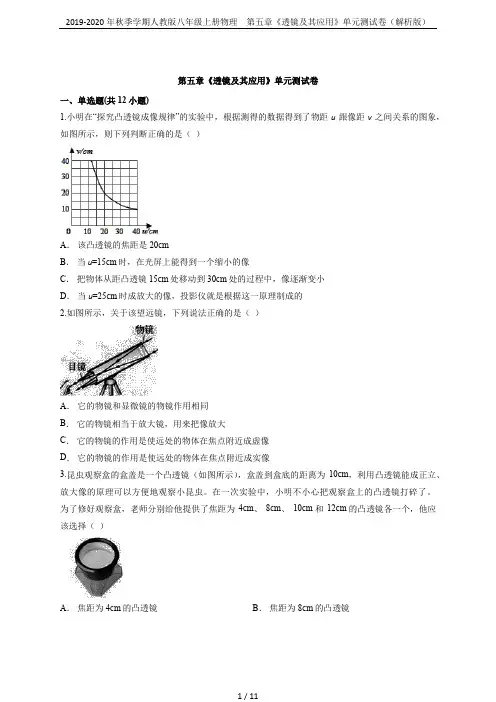

2019-2020年秋季学期人教版八年级上册物理第五章《透镜及其应用》单元测试卷(解析版)

2019-2020年秋季学期人教版八年级上册物理第五章《透镜及其应用》单元测试卷（解析版）第五章《透镜及其应用》单元测试卷一、单选题(共12小题)1.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的2.如图所示，关于该望远镜，下列说法正确的是（）A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它的物镜的作用是使远处的物体在焦点附近成实像3.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。

在一次实验中，小明不小心把观察盒上的凸透镜打碎了。

为了修好观察盒，老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个，他应该选择（）A．焦距为 4cm的凸透镜B．焦距为 8cm的凸透镜C ．焦距为 10cm 的凸透镜D ．焦距为 12cm 的凸透镜4.如图甲是正常眼睛对光的作用情况，则图乙（）A ．是近视眼，应配戴凸透镜制成的眼镜矫正B ．是近视眼，应配戴凹透镜制成的眼镜矫正C ．是远视眼，应配戴凹透镜制成的眼镜矫正D ．是远视眼，应配戴凸透镜制成的眼镜矫正5.下列关于显微镜使用的说法，正确的是（）A ．观察时要用右眼注视目镜B ．观察装片时先用高倍镜，后用低倍镜C ．观察人体口腔上皮细胞时，视野不宜太亮D ．显微镜的放大倍数只与物镜有关，而与目镜无关6.两个完全相同的凸透镜L 1、L 2如图放置，其中AO 1=O 1B =BO 2，过A 点的一条光线经L 1折射后按如图方向到达L 2，则关于该光线再经L 2折射后的去向，以下判断正确的是（）A ．过L 2的二倍焦距点B ．过L 2的焦点C ．平行于L 2的主光轴D ．过L 2的二倍焦距以外的点7.一个放大镜的焦距为10cm ，张大爷用此放大镜来观察药品使用说明书上较小的文字时，应将此放大镜放在与药品使用说明书的距离（）A ．小于10cmB ．等于10cmC ．大于10cmD ．在10cm 和20cm 之间8.显微镜和天文望远镜的目镜所成的像，正确的是（）A ．显微镜成的是正立放大的虚像，望远镜成的是倒立、放大的实像B ．显微镜的目镜成的是倒立放大的实像，望远镜则成缩小的实像C ．都是成放大的虚像D ．都是成放大的实像9.如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A ．放大镜B ．电影放映机C ．照相机D ．投影仪10.让凸透镜正对着太阳，拿一张白纸，在透镜的另一侧从透镜处缓缓远离透镜，这时白纸上看到的现象是（）A ．白纸上有缩小的光斑（小亮点），光斑大小不变B ．白纸上的光斑先变大后变小C ．白纸上的光斑先变小后变大D ．以上说法都不正确11.要使小灯泡发出的光经透镜后变成平行光，应把小灯泡放在（）A ．凸透镜前任意位置B ．凸透镜的焦点上C ．凹透镜前任意位置D ．凹透镜的焦点上12.如图所示，一束光线射向O 处的光学元件后会聚于主光轴上的S 点，去掉光学元件后，光线会聚于S 1点，则该元件一定是（）A ．平面镜B ．凹面镜C ．凸透镜D ．凹透镜二、填空题(共3小题)13.小明自从上初三后，为了升入卫中或一中，学习比原来更刻苦了，由于不注意保护眼睛，发现看书时眼睛与书的距离比原来越来越近了，①说明小明已患上 ______ 视眼，原因是看物体时晶状体所成的像成在了视网膜的 ______ ，小明应佩戴具有 ______ 作用的眼镜来矫正．①以下是用眼镜看书上的字的情形，小明的眼镜应该是图中的 ______ ．（填字母）①为了保护我们的眼睛，请写出一条保护眼睛建议或措施： ______ ．14.在望远镜中，物镜的作用是使远处的物体在物镜的____________附近成实像，目镜的作用是把这个像____________．天文望远镜的物镜口径做得较大，是为了____________，使成的像更加明亮．15.通过装满水的水瓶可以看到放大了的文字，此时水瓶相当于_______（选填“放大镜”、“投影仪”、“照相机”）形成的文字是正立、放大的___________像.三、实验题(共3小题)16.小华在“探究凸透镜成像规律的实验”中发现像高与像距、物距之间有一定的关系，为了进一步探究，他将5cm长的发光体放在一个竖直支架上作为光源进行实验．（1）实验开始前，首先在光具座上依次安装发光体、凸透镜和光屏并进行调节，使它们的中心在______ ．（2）下表是小华同学实验时记录的几组数据：根据表中数据，完成下列问题：①凸透镜的焦距为 ______ cm．①从表中的数据可以看出，当像距小于物距时，像高与物高的比值______ 1（选填“大于”或“小于”）；当像距大于物距时，像高与物高的比值 ______ 1（选填“大于”或“小于”）．①小华通过进一步分析实验数据又得出了像高与物高的比值和像距与物距之间的具体关系．他的结论是 ______ ．17.小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动．在图1所示位置时，烛焰恰好在光屏上成清晰的像．（1）由图可知，凸透镜焦距范围正确的是 ______A．f＜13cm B.13cm＜f＜20cm C.20cm＜f＜40cm D．f＞40cm（2）若将蜡烛向右移动一小段距离，则应将光屏向______ （选填“左”或“右”）移动适当距离可再次在光屏上成清晰的像，此时像的大小比原来的像要 ______ 些．（3）若将蜡烛向左移动一小段距离，此时光屏上的像变模糊，在蜡烛和透镜之间放置一个合适的______ （选填“凸透镜”或“凹透镜”），光屏上的像又变清晰，______ （选填“近视眼”或“远视眼”）的矫正原理与此相同．（4）把烛焰位于凸透镜焦点以内，在透镜另一侧可以观察到放大的虚像．若将一不透明的光屏置于图中虚线处，如图2所示，则烛焰的像 ______A．会消失 B．亮度变暗 C．没有变化 D．成在光屏上．18.如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度，下表是小薇同学实验时记录的几组数据：（1）第5次实验时所成像的性质： ______ ．（2）第1次实验时，小薇若将一近视镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向 ______ （选填“靠近”或“远离”）透镜方向移动．（3）通过观察数据，老师发现表格中第 ______ 次实验数据是编造的，判断的理由是 ______ ．四、计算题(共1小题)19.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共3小题)20.如图所示，S为发光点，S´为发光点S通过凸透镜所成的像，作图找出凸透镜的准确位置和两个焦点F的位置.21.如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．22.如图，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置．（保留作图痕迹）答案解析1.【答案】C【解析】A、u=v=2f，凸透镜成倒立、等大的实像.根据图像，u=v=2f=20cm，所以f=10cm．故A 错误．B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．故B错误．C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．故C正确．D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．故D错误．2.【答案】D【解析】A.望远镜的物镜是使得无限远处的物体成一个倒立缩小的实像，而显微镜的物镜是为了使得载物片上的物体成一个放大的实像，故A错误；B.望远镜的目镜相当于一个放大镜，故B错误；C.望远镜的物镜的目的是使得无限远处的物体成一个倒立缩小的实像，故C错误；D.望远镜由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜，故D正确.3.【答案】D【解析】盒盖处安装凸透镜，盒底处有昆虫，要使凸透镜作放大镜使用时，物距小于焦距，此时物距是10cm，所以选择焦距为12cm的凸透镜.4.【答案】B【解析】由乙图可知：像成在视网膜的前方，故该眼睛是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚. 5.【答案】C【解析】A、使用显微镜时，用右眼还是用左眼都可以，故A错误；B、低倍镜放大倍数小，找到物像后，移动需要更清楚观察部分到视野中央后，再换高倍镜．这样主要是为了观察方便，即找到需要观察的部位，并移动到视野中央，如果在低倍镜下已经看的很清楚了，也就没有必要换高倍镜了，故B错误；C、口腔上皮细胞颜色很浅，视野太亮容易看不清，故C正确；D、显微镜放大的倍数是物镜放大倍数和目镜放大倍数的乘积，故D错误．6.【答案】A【解析】过主光轴上的一点A发出的光线，经过凸透镜折射后交于主光轴上一点B，并且A、B两点到光心的距离相等，可知：AO1和O1B为凸透镜的二倍焦距．因为两个透镜完全相同，且AO1=O1B=BO2，所以BO2也是凸透镜L2的二倍焦距，所以光线再经L2折射后仍过L2的二倍焦距点．7.【答案】A【解析】放大镜成正立、放大的虚像，满足u＜f，因为f=10cm，所以放大镜与药品说明书的距离应小于10cm.8.【答案】C【解析】（1）显微镜的物镜相当于投影仪，成倒立、放大的实像；目镜相当于放大镜，将投影仪成倒立的放大的实像再次放大，成正立、放大的虚像；（2）望远镜物镜相当于照相机，成倒立、缩小的实像，这个实像正好落在目镜的焦点以内，成正立放大的虚像.这跟放大镜的成像原理相同，所以目镜起到将物镜成的缩小的实像再次放大的作用，成正立、放大的虚像.9.【答案】C【解析】由图知，光屏上是倒立、缩小的实像，根据凸透镜成像规律，此时u＞2f，像的位置在f ＜v＜2f；照相机是根据这个原理制成的．10.【答案】C【解析】凸透镜对光线有会聚作用，太阳光会聚在焦点处时，最小最亮.当白纸由透镜逐渐远离时，形成的光斑先逐渐变小，白纸位于焦点处时最小最亮，经过焦点后，光斑又逐渐增大.11.【答案】B【解析】小灯泡发出的光是发散光，要经过透镜变为平行光，这个透镜对光线起到了会聚作用，应该是凸透镜；过凸透镜焦点的光线经过凸透镜的折射后，会变为平行于主光轴的光线射出，所以可以将小灯泡放在凸透镜的焦点上．12.【答案】D【解析】由题意可知，光线通过该元件发生了折射，故应为透镜；根据图示，没有光学元件时，光线会聚于S1点，有光学元件时，聚于主光轴的S，即经过折射后，光的会聚点后移，说明光线经过透镜后散射了一些，所以透镜为凹透镜．13.【答案】①近；前面；发散；①C；①不要长时间用眼，一般在45～60分钟左右，要让眼睛休息10分钟．【解析】①由“小明现看书时眼睛与书的距离比原来越来越近了，”可知小明已患上近视眼，原因是眼睛的晶状体变厚，对光的折射能力增强，物体的像成在了视网膜的前面，小明应配戴具有发散作用的凹透镜来矫正．①书面上的字在AB眼镜中成正立放大的虚像，属于凸透镜，AB不能矫近视眼；透过D看书面上的字，字的大小并没有发生变化，所以D是一个平光镜．综上分析要选用C眼镜．①不要长时间用眼，一般在45～60分钟左右，要让眼睛休息10分钟；不要在光线太强或太暗的地方读书写字；不要在车上或走路时看书；不要躺在床上看书；看书写字，眼睛要与书本距离保持在30厘米左右，绝不能趴在桌子上看书．14.【答案】焦点；放大；增加折射光线．【解析】望远镜的物镜和照相机镜头相同，成倒立、缩小的实像，物距越远，像距越小，像越接近焦点；目镜和放大镜作用相同，目镜把物镜成的像再放大．天文望远镜的物镜口径越大，折射光线越多，像越清晰．15.【答案】放大镜；虚【解析】装满水的水瓶相当于一个凸透镜，此时物体在透镜的一倍焦距内，水瓶相当于一个放大镜，形成的像是虚像.16.【答案】（1）同一高度；（2）①10；①小于；大于；①像高与物高的比值和像距与物距的比值相等．【解析】（1）为了能使像成在光屏的中心，必须调节发光体、凸透镜、光屏的位置，使它们的中心位置大致在同一高度．（2）①由表中第3此实验的数据，物距等于像距，物像等大，可知，此时u=2f=20cm．则f=10cm．即该凸透镜的焦距为10cm．①因1、2次实验中像距小于物距，则＜1，＜1，所以当像距小于物距时，像高与物高的比值小于1；同理当像距大于物距时，=2＞1，=5＞1，所以，当像距大于物距时，像高与物高的比值都大于1．①第1次实验中像高与物高的比值：，像距与物距的比值：，2次实验中像高与物高的比值：，像距与物距的比值：，3次实验中像高与物高的比值为1；像距与物距的比值也是1，4次实验中像高与物高的比值：，像距与物距的比值也是2，5次实验中像高与物高的比值为5：像距与物距的比值也是5，则由此可得出结论：像高与物高的比值和像距与物距的比值相等．17.【答案】（1）A；（2）右；大；（3）凹透镜；近视眼；（4）C．【解析】（1）由图可知，蜡烛到凸透镜距离:u=50cm-10cm=40cm，光屏到凸透镜距离：v=63cm-50cm=13cm，u＞v，所以光屏上所成的像是倒立、缩小的实像，由凸透镜成像规律知，u＞2f，f＜v＜2f，即有：40cm＞2f，f＜13cm＜2f，解得：6.5cm＜f＜13cm，故选A；（2）若将蜡烛向右移动一小段距离，则物距减小，像距应变大，所以应将光屏向右移动适当距离可再次在光屏上成清晰的像，此时像的大小比原来的像要大一些；（3）若将蜡烛向左移动一小段距离，物距变大，像距应减小，若要成清晰像，光屏应向左移动．若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放置一个合适的凹透镜，光屏上的像又变清晰，近视眼的矫正原理与此相同；（4）因为虚像是光的反射延长线相交得到的，所以在虚线处放置光屏对成虚像不产生影响，所以烛焰的像不会发生变化．故选C．18.【答案】（1）正立、放大的虚像；（2远离；（3）4；物距等于一倍焦距时不成像．【解析】（1）根据表中数据可知，当物距等于20cm时，像距也等于20cm，因此焦距f=10cm根据第5次实验数据可知，物距为5cm＜f=10cm，因此成正立、放大的虚像；（2）近视眼镜是凹透镜，凹透镜对光线有发散作用，如果此时把近视眼镜放在该凸透镜前，使原来会聚成像的光线推迟会聚，所以要想接到清晰的像，光屏要远离透镜；（3）由第4次实验数据可知，凸透镜的焦距为10cm，当物距等于一倍焦距时不成像，故第4次实验数据错误．19.【答案】解：由图可知，①ABO①①AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．20.【答案】2019-2020年秋季学期人教版八年级上册物理第五章《透镜及其应用》单元测试卷（解析版）【解析】连接SS′，SS′连线与主光轴的交叉点是光心即凸透镜的位置．过S点作平行于主光轴的入射光线，然后根据折射点和S′即可确定折射光线，折射光线与主光轴的交点即为焦点F；然后过S′作平行于主光轴的折射光线，然后根据S和折射点确定入射光线，入射光线与主光轴的交点即为焦点F.21.【答案】【解析】首先根据过凸透镜光心的光线传播方向不变，找到凸透镜的光心，根据已知的主光轴画出凸透镜的位置；然后根据点光源发出的光线SA经凸透镜折射后通过它的像点S′，完成光路图．作图过程：连接SS′，交凸透镜的主光轴于一点，过交点垂直主光轴画出凸透镜，入射光线SA 交凸透镜于点A，连接AS′并用箭头标出光的传播方向，即为入射光线SA的折射光线．22.【答案】首先作出与OB平行的凸透镜的主光轴，与AO的交点F就是凸透镜的焦点，再过折射点的位置画出凸透镜，如图所示.【解析】可以利用过焦点的光线，经凸透镜折射后才会平行射出，据此来分析凸透镜的位置．11 / 11。

人教版2019-2020学年八年级物理第五章：透镜及其应用单元提高检测卷(含解析)

第五章：透镜及其应用提升检测卷（满分100分，时间90分钟）一、选择题（每题2分，共42分）1.人眼的晶状体相当于凸透镜，下列关于近视眼的成因说法中正确的是( )。

A．晶状体太薄，折光能力太弱；B．晶状体太薄，折光能力太强；C．晶状体太厚，折光能力太弱；D．晶状体太厚，折光能力太强【解析】所谓近视眼是指物体成像在人的视网膜前面，又因为人的晶状体相对于凸透镜，也就是说透镜汇聚光的能力太强，透镜焦距太短造成的。

焦距短，是因为晶状体太厚，晶状体的折光能力强，故D是正确的。

【答案】D。

【考点】透镜、透镜的基本概念。

2．大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（）。

A．5cm B．10cm C．15cm D．20cm【解析】根据凸透镜成像规律中的当u＞2f时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论。

【解答】把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即39cm＞2f，解得f＜19.5cm，则选项ABC都符合，只有D选项是不可能的。

故选D。

【考点】凸透镜成像规律及其探究实验。

3.蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。

小红画了图中的光路。

下列说法正确的是（）。

A.小红画的光路是正确的；B. 透镜成的是虚像；C.透镜的焦距小于10cm；D.透镜的焦距大于20cm【解析】A、已知蜡烛通过凸透镜成倒立、缩小的像；则物距u>2f，像距2f>v>f，而图中的像距v=2f，故A错误。

B、物距大于2f时，通过凸透镜成倒立缩小的实像，故B错误。

CD、由图可知，u=20cm，当物距大于2f时，成倒立缩小的实像，故透镜的焦距小于10cm，故C正确，D错误。

故选C。

【考点】透镜的概念。

4.如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（）。

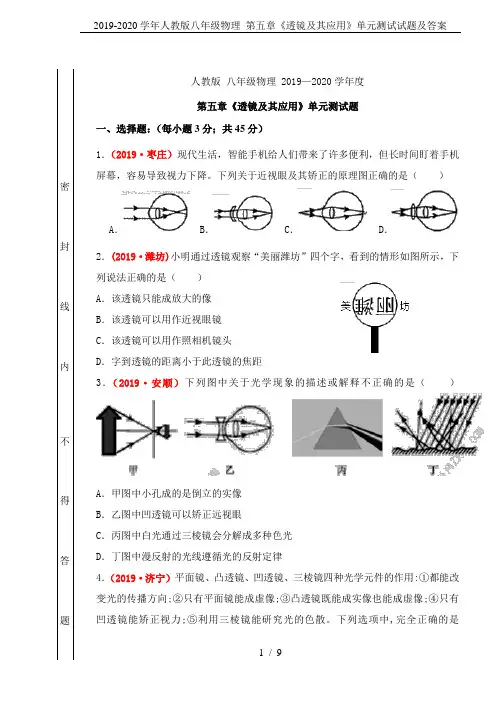

2019-2020学年人教版八年级物理第五章《透镜及其应用》单元测试试题及答案

人教版八年级物理 2019—2020学年度第五章《透镜及其应用》单元测试题一、选择题：（每小题3分；共45分）1．（2019·枣庄）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。

下列关于近视眼及其矫正的原理图正确的是（）A ．B ．C ．D ．2．(2019·潍坊)小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（） A ．该透镜只能成放大的像 B ．该透镜可以用作近视眼镜 C ．该透镜可以用作照相机镜头 D ．字到透镜的距离小于此透镜的焦距3．（2019·安顺）下列图中关于光学现象的描述或解释不正确的是（）A ．甲图中小孔成的是倒立的实像B ．乙图中凹透镜可以矫正远视眼C ．丙图中白光通过三棱镜会分解成多种色光D ．丁图中漫反射的光线遵循光的反射定律4．（2019·济宁）平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向;②只有平面镜能成虚像;③凸透镜既能成实像也能成虚像;④只有凹透镜能矫正视力;⑤利用三棱镜能研究光的色散。

下列选项中,完全正确的是密封线内不得答题（）A.①②③B.①④⑤C.③④⑤D.①③⑤5．（2019·宜昌）据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图所示）。

这瓶矿泉水所起的作用相当于（）A．平面镜B．三棱镜C．凸透镜D．凹透镜6．平行光线经图所示的中空玻璃砖后将会（）A．会聚 B．发散C．仍为平行光 D．无法判断7．下列现象中，属于光的折射现象是（）A．斜插入水中的筷子，从水面上看，水下部分的筷子向上弯折了B．从平面镜中看见自己的像C．在太阳光照射下树木出现了影子D．平静的水面映出岸上的景物8．（2019·徐州）在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像（）A.是放大的 B.是缩小的 C.是等大的 D.以上三种都有可能9．用普通望远镜观察远处物体时，突然有一只小飞虫飞到物镜上，则（）A．视野中出现了一只大飞虫 B．视野中出现了一只小飞虫C．视野中出现了一个大黑点 D．视野中不会出现飞虫或黑点10．（2019·昆明）下列说法中正确的是（）A．放大镜是凹透镜 B．凸透镜总是成实像C．凸透镜只能成倒立的像 D．凹透镜对光线有发散作用11．有A、B、C三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：透镜像的性质A 放大倒立实像B 缩小倒立实像C 放大正立虚像由此可知A、B、C三个透镜的焦距关系为（）A．f A＞f B＞fc B．fc＞f A＞f BC．f A＜f B＜fc D．f B＜fc＜f A12．下列各图中，哪个能正确表示光从空气斜射入玻璃中的情况（）13．（2019·邵阳）小红同学利用爷爷不用了的老花眼镜的一片镜片做凸透镜成像实验，肯定不能得到（）A．放大的实像 B．倒立的虚像 C．倒立的实像 D．放大的虚像14．（2019·北部湾）为加强校园安全管理，在校内安装监控摄像机。

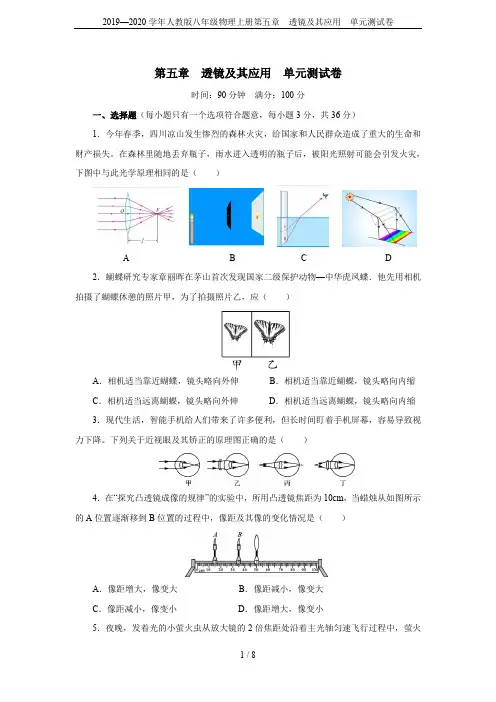

2019—2020学年人教版八年级物理上册第五章透镜及其应用单元测试卷

第五章透镜及其应用单元测试卷时间：90分钟满分：100分一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。

在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，下图中与此光学原理相同的是（）A B C D2．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物—中华虎凤蝶．他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（）A．相机适当靠近蝴蝶，镜头略向外伸B．相机适当靠近蝴蝶，镜头略向内缩C．相机适当远离蝴蝶，镜头略向外伸D．相机适当远离蝴蝶，镜头略向内缩3．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。

下列关于近视眼及其矫正的原理图正确的是（）4．在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10cm，当蜡烛从如图所示的A位置逐渐移到B位置的过程中，像距及其像的变化情况是（）A．像距增大，像变大B．像距减小，像变大C．像距减小，像变小D．像距增大，像变小5．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度6．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A．利用这一原理制成了投影仪B．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像C．若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，适当移动光屏也能得到一个清晰的像D．若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清淅的像7．如图所示，发光二极管组成的红旗图案放在凸透镜之前，与凸透镜的距离在一倍焦距和二倍焦距之间，则红旗在光屏上所成清晰的像可能是（）8．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

2019-2020年人教版八年级上册物理第五章《透镜及其应用》测试卷

第五章《透镜及其应用》测试卷一、单选题(共12小题)1.以下光学仪器或元件中，对光起发散作用的是（）A．潜望镜B．平面镜C．凸透镜D．凹透镜2.某人坐在家门口看小说，看得正起劲时，突然发现一个人在庭院外走动，他马上摘除眼镜，认出了这个人是谁．那么，此人摘除的眼镜应是（）A．平面镜B．凹透镜C．凸透镜D．变色镜3.下列情景中形成的像，属于实像的是（）A．湖面的倒影B．用放大镜看数字C．小孔成像D．“海市蜃楼”4.如图所示虚线框内的一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b(单箭头）是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN 交于Q点，由图可知,下列说法中正确的是（）A．透镜是凹透镜,距离OQ大于焦距B．透镜是凹透镜,距离OQ小于焦距C．透镜是凸透镜,距离OP大于焦距D．透镜是凸透镜,距离OP小于焦距5.小明同学把一块透明的玻璃板放在书面上,在玻璃板上滴一个小水珠,透过小水珠看书上的字,如图所示.在玻璃板平行于书面并逐渐远离书面的过程中,小明看到的（）A．一定是放大的虚像B．不可能是放大的实像C．不可能是缩小的实像D．可能是放大的实像或缩小的实像6.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（）A．B．C．D．7.如下图所示是小明自制的“手机投影仪”。

放映时，为了在屏幕上得到更大的像，下列操作可行的是（）A．投影仪离屏幕远一些，镜头与手机的距离调小一些B．投影仪离屏幕远一些，镜头与手机的距离调大一些C．投影仪离屏幕近一些，镜头与手机的距离调大一些D．投影仪离屏幕近一些，镜头与手机的距离调小一些8.如图所示的凸透镜，若把它用在书写投影仪上，则物体应放的位置为（）A． A点B． B点C． C点D． E点9.显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物体经过了（）A．一次放大作用B．二次放大作用C．三次放大作用D．四次放大作用10.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机11.关于四种光学仪器的成像情况，以下说法正确的是（）A．放大镜成正立放大的实像B．潜望镜成正立缩小的虚像C．照相机成正立缩小的实像D．幻灯机成倒立放大的实像12.小刚同学站在池塘边看到“鱼在云中游”的奇景，他看到的（）A．鱼是实像，云是虚像B．鱼是实像，云是实像C．鱼是虚像，云是虚像D．鱼是虚像，云是实像二、填空题(共3小题)13.把一张透明塑料纸铺在桌上，用筷子在塑料纸上滴一个水珠（直径约5 mm），双手平拿着塑料纸，透过水珠看纸上的字，字是（放大或缩小）；看到的是（实像或虚像），小水珠起到镜的作用. 14.幻灯机的幻灯片要____插在____透镜的后面比焦点略远些的地方，这时银幕上的像的性质是____、____的____像．15.用光学照相机拍摄景物时，景物在底片上所成的清晰像是______ （填“虚像”或“实像”），拍摄近的景物时，与拍摄远的景物时比较镜头应往 ______ （填“前伸”或“后缩”）．三、实验题(共3小题)16.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示．（1）明显还需要调整高度的是 ______ ．调整后恰好能从光屏上观察到倒立、______ （选填“缩小”或“放大”）的实像，此凸透镜的焦距f 的范围是 ______ ．该成像特点可作为 ______ 的原理（选填“照相机”或“投影仪”）．（2）此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜．结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像．由此可见，这只眼镜是 ______ （填“凸”或“凹”）透镜，戴这种眼镜人的眼睛的缺陷是 ______ （选填“近视”或“远视”）．17.小刚探究“凸透镜成像规律”的实验装置如图甲所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和蜡烛分别位于凸透镜的两侧．（1）小刚将蜡烛移至光具座上40cm刻度线处，从透镜的右侧通过透镜可以看到烛焰像，像的特点是放大的 ______ 的 ______ 像．（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 ______ 的实像，（选填“倒立”或“正立”）这一原理应用是 ______ ．（3）小刚将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像．则该像是 ______ 的实像（选填“放大”、“等大”、“缩小”）；光屏的位置在 ______ cm的刻度范围内．（4）在上一步实验获得清晰的像后，小刚取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将光屏向 ______ （左/右）移．18.小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为______ ．（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论： ______ ．（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受此启发，于是他选取焦距为10cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜， ______ 的焦距大些．（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5cm和22cm，与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因： ______ ．四、计算题(共1小题)19.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共3小题)20.如图，根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．21.物体AB到透镜的距离为u，像到透镜的距离为v，请你证明像的高度.22.实验中有时需要将一束粗平行光变成细平行光，这可以利用两块透镜的组合来解决．请在图的两个方框中各画出一种组合方式（要在图中画清光束粗细的变化），分别写出两块透镜间的距离S 跟两块透镜到各自焦点的距离f1、f2的关系．s= ______s= ______ ．答案解析1.【答案】D【解析】对光有发散作用的有：凹透镜和凸面镜，对光有会聚作用的有：凸透镜和凹面镜，平面镜使光线发生镜面反射，既不会聚也不发散．2.【答案】C【解析】远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方就是近视眼，不能看清远处的物体．远视正好相反，能看清远处的而看不清近处的物体，看书离得近戴上眼镜就能看清，突然发现一个人在庭院外走动，看不清，他马上摘除眼镜．表明这个人是远视眼，戴的是凸透镜．3.【答案】C【解析】A.亭台在湖面的倒影，是平面镜成像，成的是虚像，故本选项不符合题意；B.从放大镜中看到镜后正立、放大的数字，是因为光的折射现象，看到的虚像，故本选项不符合题意；C.小孔成的像，是由于光的直线传播而形成的太阳的实像，是实际光线汇聚成的，故本选项符合题意；D.海市蜃楼，因为光的折射现象，看到的是景物的虚像，故本选项不符合题意；4.【答案】D【解析】由图中可知，a(双箭头)和b(单箭头)是射向透镜的两条光线．经透镜的作用后光线会聚，由此可判定此透镜为凸透镜；因为平行主光轴的光线经凸透镜会聚焦点，而a光线如果不发生折射，他将射向OP的外侧，又因为a不是平行主光轴的光线，所以经凸透镜折射后光线一定在焦点的左侧，所以此时OP小于焦距．用排除法可知，只有选项D是正确的.5.【答案】D【解析】小水珠相当于凸透镜，此时u＜f，成正立、放大的虚像；玻璃板远离书面的过程中，当f ＜u＜2f时，成倒立、放大、实像，当u＞2f时，成倒立、缩小、实像.6.【答案】D【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.7.【答案】A【解析】根据凸透镜成像的规律知，像变大，则像距变大，物距变小，应使投影仪远离屏幕，并把镜头与手机的距离调小一些.8.【答案】C【解析】投影仪投出的像是倒立放大的实像，所以物体应当放在1倍焦距与2倍焦距之间.9.【答案】B【解析】显微镜的物镜相当于幻灯机的镜头，物体经过物镜后成倒立、放大的实像，显微镜的目镜相当于一个放大镜，通过目镜成正立、放大的虚像，因此是经过了两次放大.10.【答案】B【解析】反光镜是应用了凸面镜对光线的发散作用，而其他的光学器件都是应用了凸透镜.11.【答案】D【解析】A.放大镜成正立放大的虚像，不符合题意；B.潜望镜即平面镜成像，成正立等大的虚像，不符合题意；C.照相机成倒立缩小的实像，不符合题意；D.幻灯机成倒立放大的实像，符合题意.12.【答案】C【解析】水中的云是云彩反射的光经水面反射后形成的虚像，是由光的反射形成的．水中鱼的反射的光斜射到水面进入空气中时，会发生折射现象，折射光线远离法线，我们逆着折射光线就能看到水中的鱼的较浅的虚像；所以二者都是虚像，只是成像原理不同．13.【答案】放大；虚像；放大【解析】筷子在塑料纸上滴一个水珠，水珠的中间比边缘厚，水珠是一个凸透镜，起放大镜的作用，纸上的字在水珠的一倍焦距之内，成正立、放大的虚像，此时小水珠相当于一个放大镜. 14.【答案】倒；凸；倒立；放大；实【解析】幻灯机的原理是，当f＜u＜2f时，凸透镜成倒立的、放大的实像；所以幻灯机的幻灯片要倒插在凸透镜的后面比焦点略远些的地方，这时银幕上成倒立放大的实像.15.【答案】实像；前伸【解析】照相机拍照时，在胶片上得到倒立、缩小的实像，拍摄近的景物时，物距减小，像距增大，镜头前伸．16.【答案】（1）光屏的高度；缩小；4.5～6.0cm；照相机；（2）凹；近视．【解析】（1）为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上．如图所示，光屏有些高了，所以要调整光屏的高度．此时烛焰到凸透镜的距离即物距大约为12cm，像距大约为9cm，u＞v，凸透镜成像规律可知，此时的像是倒立缩小的实像；此成像特点是照相机的原理．此时12cm＞2f，所以f＜6cm，2f＞9cm＞f，所以9cm＞f＞4.5cm，凸透镜的焦距的范围是：6cm＞f＞4.5cm．（2）只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明物距不变，像距增大了，也就是眼镜对光线有发散作用，因此这只眼镜是凹透镜；戴这种眼镜人的眼睛的缺陷是近视．17.【答案】（1）正立；虚；（2）倒立；幻灯机；（3）缩小；65～80；（4）右．【解析】（1）将蜡烛移至光具座上40cm刻度线处，物距为50cm-40cm=10cm，u＜f，成正立放大的虚像；（2）凸透镜位于50cm刻线处，蜡烛在30cm刻度线处，物距为50cm-30cm=20cm，2f＞u＞f，成倒立、放大的实像，应用于幻灯机；（3）蜡烛位于10cm刻度线处，物距u=50cm-10cm=40cm，凸透镜的焦距为10cm，u＞2f，成倒立、缩小的实像，像距：2f＞v＞f，即光屏在65cm～80cm之间．（4）因近视镜为凹透镜，会使光延迟会聚，故像距会变大，可将光屏向右移动．18.【答案】（1）10.0cm；（2）材料和横截面积相同的凸透镜，凸面程度越大其焦距越小；（3）红光；（4）光屏上还没有出现清晰的像时就测出了像距．【解析】（1）焦点到透镜中心的距离为焦距，刻度尺的分度值为1cm，此时读数为10.0cm，即透镜焦距为f=10.0cm；（2）由图甲可知，第一次测得凸透镜的焦距为10cm；根据1、2次的实验数据可知，材料和横截面积相同的凸透镜，凸起程度越大其焦距越小；（3）用红光和蓝光平行于同一个凸透镜的主光轴射入，红光、蓝光对凸透镜的焦距不相同．红色光较蓝色光偏折能力弱，所以红色光对凸透镜的焦距大；蓝光入射时焦距小些．（4）同一凸透镜，物距一定，像距一定，小组实验的像距不同，是因为光屏上还没有出现清晰的像就测像距．19.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．20.【答案】【解析】近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，使光线推迟会聚.21.【答案】过凸透镜光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后通过焦点，两条光线反向延长线的交点即为A的像点，然后做主光轴的垂线即可得出物体AB所成的像，如下图所示：由△AOB∽△A′OB′可得：，即，所以h2=.（本题也可以根据凸透镜成实像来证明）【解析】根据“过凸透镜光心的光线其传播方向不变、平行于主光轴的光线经凸透镜折射后通过焦点”据此做出交点即为像点，据此做出物体AB所成的像的光路图，然后根据相似三角形得出答案．22.【答案】s=f1+f2．s=f1-f2【解析】（1）当最下面的出射光线与最上面的光线相对应时，光线经过凸透镜折射后要会聚于一点，即其右焦点；此时的光线要过第二个凸透镜的左焦点，然后平行射出才出现图示的现象．若设第一个凸透镜的焦距为f1，第二个凸透镜的焦距为f2．由此可知两块透镜的距离s跟两个透镜到各自焦点的距离f1、f2的关系是：s=f1+f2．（2）当两条最上面的光线是一条光线时，首先经过凸透镜的会聚，然后要在经过凹透镜的发散才能在最上面．因为出射光线与入射光线都是平行光，所以第一次折射后的折射光线要过凸透镜的焦点，第二次的入射光线要射向凹透镜的另一个焦点．且两个透镜的焦点重合在F点．答案如图所示．若设第一个凸透镜的焦距为f1，凹透镜的焦距为f2．由此可知两块透镜的距离s跟两个透镜到各自焦点的距离f1、f2的关系是：s=f1-f2．。

2019-2020年人教版物理八年级上册《第五章透镜及其应用》单元综合卷

第五章透镜及其应用一、填空题(共3小题)1.如下图所示，是一些透镜的截面图，在这些透镜中，可以分为两类：一类包括_______，它们是_______镜，其结构上的共同特点是_______；另一类包括_______，它们是_______镜，其结构上的共同特点是_______.2.在望远镜中，物镜的作用是使远处的物体在物镜的____________附近成实像，目镜的作用是把这个像____________．天文望远镜的物镜口径做得较大，是为了____________，使成的像更加明亮．3.生活中我们经常观察到“实像”和“虚像”，请写出二者的一项区别：______ ；在我们学过的光学元件中，能使物体成“虚像”的有： ______ （写出一种即可）．二、单选题(共10小题)4.如图所示的凸透镜，若把它用在书写投影仪上，则物体应放的位置为（）A． A点B． B点C． C点D． E点5.一个放大镜的焦距为10cm，张大爷用此放大镜来观察药品使用说明书上较小的文字时，应将此放大镜放在与药品使用说明书的距离（）A．小于10cmB．等于10cmC．大于10cmD．在10cm和20cm之间6.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（）A．其上部将出现一个黑点B．其下部将出现一个黑点C．其上部和下部皆无黑点D．其上部和下部各出现一个黑点7.如图四种情况中所成的像，是实像的是（）A．幻灯机成像B．变浅的池底C．放大镜成的像D．水面上的倒影8.显微镜物镜所成的像相当于下列哪种光学元件所成的像（）A．照相机B．投影仪C．放大镜D．近视眼9.关于四种光学仪器的成像情况，以下说法正确的是（）A．放大镜成正立放大的实像B．潜望镜成正立缩小的虚像C．照相机成正立缩小的实像D．幻灯机成倒立放大的实像10.像的成因有三个：直线传播成像、反射成像和折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：（1）小孔成像所成的像；（2）在潜望镜中看到的景物的像；（3）放大镜中看到的物体的像；（4）幻灯机屏幕上的像；（5）人照镜子时镜中的像．以下说法中正确的是（）A．属于实像的是：（1）（3）B．属于虚像的是：（2）（3）（4）C．属于折射成像的是：（1）（4）D．属于反射成像的是：（2）（5）11.下列透镜中，属于凹透镜的是（）A．B．C．D．12.显微镜的结构如图所示，则下列说法正确的是（）A．物镜相当于凸透镜，目镜相当于凹透镜B．物镜和目镜都相当于凸透镜，但只有目镜起放大作用C．物镜和目镜都相当于凸透镜，但只有物镜起放大作用D．反光镜的作用是将光反射到载物台上13.正午时，太阳光直射水平地面.取一圆形薄凸透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半.若将透镜向上移动少许，光斑变大.透镜的焦距是（）A． 5cmB． 10cmC． 15cmD． 30cm三、实验题(共3小题)14.小华在“探究凸透镜成像规律的实验”中发现像高与像距、物距之间有一定的关系，为了进一步探究，他将5cm 长的发光体放在一个竖直支架上作为光源进行实验．（1）实验开始前，首先在光具座上依次安装发光体、凸透镜和光屏并进行调节，使它们的中心在 ______ ．（2）下表是小华同学实验时记录的几组数据：根据表中数据，完成下列问题：①凸透镜的焦距为 ______ cm．②从表中的数据可以看出，当像距小于物距时，像高与物高的比值______ 1（选填“大于”或“小于”）；当像距大于物距时，像高与物高的比值 ______ 1（选填“大于”或“小于”）．③小华通过进一步分析实验数据又得出了像高与物高的比值和像距与物距之间的具体关系．他的结论是 ______ ．15.关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和 ______ 依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是 ______ ．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．16.在探究凸透镜成像规律的实验中（1）让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，由此可以测出凸透镜的______ ．（2）当蜡烛、凸透镜和光屏按如图所示的位置放置时，光屏上得到清晰的像．此时物距为______ cm，像的大小比物 ______ ．（3）当物距小于焦距时，左右移动光屏均接收不到像，接着应该（）A．上下移动光屏去接收B．将光屏放到凸透镜左侧去接收C．取走光屏，直接通过凸透镜观察．四、计算题(共1小题)17.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案1.【答案】A和D；凸透镜；中间厚边缘薄；B、C和E；凹透镜；中间薄边缘厚.2.【答案】焦点；放大；增加折射光线．3.【答案】实像是由实际光线会聚而成的，而虚像是由实际光线的反向延长线会聚而成的；平面镜．4-13：CACAA DDDDB14.【答案】（1）同一高度；（2）①10；②小于；大于；③像高与物高的比值和像距与物距的比值相等．15.【答案】（1）光屏；（2）见下图；（3）B．16.【答案】（1）焦距；（2）15；大；（3）C．17.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为。

2019-2020最新人教版物理八年级上册第五章透镜及其应用单元测试题及答案word版

物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；应用是照相机。
甲和乙都是利用凸透镜成像。由图知，甲成的是正立、放大的虚像，此时物距小于焦距；
乙成的是放大、倒立的实像，此时物距处于1倍和2倍焦距之间。幻灯机、投影仪都是根据这个原理制成的。所以从甲到乙的变化过程中，放大镜是逐渐远离书本。
11.同一；35；5或10
图2
A．
透镜是凸透镜，距离OP小于焦距
B．
透镜是凸透镜，距离OP大于焦距
C．
透镜是凹透镜，距离OQ小于焦距
D．
透镜是凹透镜，距离OQ大于焦距
二、填空题（每空2分，共30分）
8．凹透镜对光具有 _________ （填“发散”或“会聚”）作用；矫正“老花眼”要利用 _________ （填“凸透镜”或“凹透镜”）。
A．
目镜的焦距很短
B．
通过目镜看到放大的实像
C．
物镜的焦距很短
D．
显微镜的放大倍数等于物镜和目镜放大倍数之和
4．（四川巴中）在“探究凸透镜成像规律的实验”中，将蜡烛置于透镜前30cm处时，在另一侧的光屏上得到了一个倒立、放大清晰的像，现保持透镜位置不动，将蜡烛和光屏的位置对调，则光屏上（）
A．
无法成像
缩小
30
15
缩小
20
20
等大
15
30
放大
10
光屏上没有像
8
光屏上没有像
【结论与应用】
（1）分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越 _________ ，同时发现像到凸透镜的距离就越 _________ 。
（2）小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机 _________ 同学（选填“靠近”或“远离”），同时还应 _________ 照相机的暗箱长度（填“增长”“缩短”或“不改变”）。

2019—2020年人教版八年级物理上册第五章《透镜及其应用》单元测试与简析

2019—2020学年人教版八年级物理上册第五章《透镜及其应用》单元测试与简析一．选择题（共13小题，每小题2分，共26分）1．图中的四个透镜实物图，属于凹透镜的是()A ．B ．C ．D ．2．把一个焦距为10cm的凸透镜正对太阳放置，则温度最高的点是()A．和太阳同侧距凸透镜光心10cm B．和太阳异侧距凸透镜光心10cmC．和太阳同侧距凸透镜光心5cm D．和太阳异侧距凸透镜光心5cm3．天文爱好者所使用的望远镜如图所示。

以下判断正确的是()第3题图第5题图A．A镜是目镜B．B镜是物镜C．由于没有光屏，太空中的星体通过A镜成的是虚像D．太空中的星体通过A镜成的像是倒立缩小的4．下列关于凸透镜对光的会聚作用的理解不正确的是()A．凸透镜能使平行于主光轴的光线会聚于焦点B．凸透镜使能够会聚的光线提前会聚C．任何一束光线通过凸透镜后都将会聚于一点D．凸透镜能使发散的光线减小发散5．将一玩具鹦鹉（如图甲）紧靠凸透镜，然后逐渐远离的过程中，通过凸透镜观察到三个不同的像（如图乙），则三个像出现的先后顺序是：()A．③②①B．③①②C．②③①D．②①③6．关于透镜，下列说法正确的是()A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点B．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴D．凸透镜有两个虚焦点，凹透镜有两个实焦点7．如图所示的一束光沿着平行主光轴的方向射到凸透镜上，关于它的折射光的方向正确的是()A ．B ．C ．D ．8．图中L为一薄凸透镜，ab为一发光圆面，二者共轴，S为与L平行放置的屏，已知这时ab可在屏上成清晰的像，现将透镜切除一半，只保留主轴以上的一半透镜，这时ab在S上的像() A．尺寸不变，亮度不变B．尺寸不变，亮度降低C．只剩半个圆，亮度不变D．只剩半个圆，亮度降低9．截面为正方形，中空部分为椭圆形的玻璃体如图所示，则这个玻璃体() A．可以看做两块凹透镜B．可以看做一块凸透镜C．对图示光束具有会聚作用D．穿过玻璃杯的光线传播方向不变10．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

2019-2020学年人教版物理八年级上册《第五章透镜及其应用》单元测试卷

第五章透镜及其应用1. 无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、 (选填“放大”或“缩小”)的实像；当无人机上升时，需 (选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面．2. 如图是装有水的圆柱形玻璃杯．将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、的虚像．如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向侧．3. 如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处到M点的距离是 m，该凸透镜的焦距是 m.4. 如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．5. 根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．6. 在探究“近视眼的矫正”课外实验中：(1)调整烛焰(模拟远处所视物)、水凸透镜(模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或吸收水量来调节)、光屏(模拟人眼视网膜)在光具座上的位置，如图所示，在光屏上得到了烛焰清晰的像，该像是倒立、的像．(2)当向水凸透镜内 (选填“注入”或“吸取”)适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了．①若将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像，说明近视眼将远处的物体成像在视网膜 (选填“前”或“后”)；②若光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像，说明近视眼镜是透镜．7. 香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是( )A B C D8．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是( )A．眼睛 B．放大镜 C．望远镜 D．显微镜9. 如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论，下面选项中正确的是( )甲．将相机靠近两位照相的人，可以看到两位照相人的全身像乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离丙．要使人像更亮，必须在两位照相的人身后进行“补光”丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察A．甲与乙B．甲与丙C．乙与丁D．丙与丁10．关于该望远镜，下列说法正确的是( )A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它由两组透镜组成，靠近眼睛的为目镜，靠近被观测物体的为物镜11. 很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面．关于行车记录仪，下列说法正确的是( )A．在拍摄录像时，物体在透镜两倍焦距外B．行车记录仪的摄像头中用的是凹透镜C．人肉眼是可以观察到红外线的D．在拍摄录像时，物体在透镜一倍焦距内12. 如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光斑，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是( )A．当物体距透镜8 cm时，成正立的像B．当物体距透镜16 cm时，成倒立、放大的实像C．当物体从距透镜20 cm处远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20 cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜13. 某人只能看清远处的物体，看不清近处的物体，关于该人的视力情况，下列说法正确的是( )A．远视眼，用凸透镜矫正B．远视眼，用凹透镜矫正C．近视眼，用凸透镜矫正D．近视眼，用凹透镜矫正14. 在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜2倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是( )A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小D．像逐渐变小，像距逐渐变大15. 如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是( )A．这不可能是同一个人的眼B．这说明眼睛是一个自动变焦系统C．看近处的物体晶状体应扁平一些D．看远处的物体常常需要眯起眼睛看16. 小杨做凸透镜成像规律的实验时，将焦距为10 cm的凸透镜固定在光具座上50 cm 刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示．则下列四个选项中，判断正确的是( )A．若蜡烛放置在10 cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B．若蜡烛放置在20 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C．若蜡烛放置在35 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D．若蜡烛放置在45 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像17. 小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外地发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们( )A．有一个方面相同，两个方面不同B．有两个方面相同，一个方面不同C．三个方面都相同D．三个方面都不同18. 在“探究凸透镜成像规律”实验中，小明将蜡烛、凸透镜、光屏依次放在自制光具座上，凸透镜始终固定在光具座50 cm刻度线的位置，调节烛焰、凸透镜、光屏的中心在同一高度．(1)正确调节蜡烛和光屏的位置，直到光屏上出现清晰的烛焰的像，如图甲所示，则光屏上的像是 (选填“放大”“缩小”或“等大”)的实像．(2)实验中，由于蜡烛燃烧变短，小明发现光屏上看不到烛焰完整的像了，为了使烛焰清晰的像成在光屏的中心，他可以将光屏向 (选填“上”或“下”)调节．(3)将蜡烛逐渐向透镜移动，当蜡烛位于焦点以内时，撤去光屏，从光屏一侧向透镜方向看去，看到了烛焰正立的像(A′为A点像的位置)，请你在图乙中画出两条入射光线经透镜后的折射光线．(4)小明利用该凸透镜自制了一个模型照相机，如图丙所示，在纸筒M的一端嵌上这个凸透镜，纸筒N的一端蒙上一层半透明薄膜，把纸筒N套入M中，并能前后滑动，在较暗的室内，把凸透镜对着明亮的室外，调节凸透镜和薄膜之间的距离，在薄膜上可以看到室外景物清晰的像，再把凸透镜正对着室内近处点燃的蜡烛，为了使薄膜上出现烛焰清晰的像，应该(选填“拉长”或“缩短”)凸透镜和薄膜之间的距离．参考答案1. 缩小减小2. 放大右3. 0.6 0.24. 如图所示5. 如图所示6. (1) 缩小实(2) 注入前凹7---17 BACDA DAABC D18. (1)放大(2) 上(3)(4) 拉长。

2019-2020初中部物理人教版八年级上册第五章《透镜及应用》测试卷

第五章《透镜及其应用》测试卷一、单选题(共12小题)1.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像2.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是（）A．像和像距逐渐变小B．像和像距逐渐变大C．像逐渐变小，像距逐渐变大D．像距逐渐变大，像距逐渐变小3.为了更好加快农村学校的硬件建设，国家下拨专项资金把安徽省的大部分农村中学的普通投影仪换成了电子白板投影仪，其镜头的焦距为 20cm ，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（）A．大于 40cmB．小于 20cmC．等于 20cmD．大于 20cm 小于 40cm4.如下图所示，焦距为 10cm 的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为 12cm ．若凸透镜远离白纸，看到光斑的大小和亮度的变化情况是（）A．光斑一直变大，亮度越来越暗B．光斑一直变小，亮度越来越暗C．光斑先变小后变大，亮度先变亮后变暗D．光斑一直变大，亮度越来越亮5.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（）A．属于近视眼，应配戴凹透镜B．属于近视眼，应配戴凸透镜C．属于远视眼，应配戴凹透镜D．属于远视眼，应配戴凸透镜6.像的成因有三个：直线传播成像、反射成像和折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：（1）小孔成像所成的像；（2）在潜望镜中看到的景物的像；（3）放大镜中看到的物体的像；（4）幻灯机屏幕上的像；（5）人照镜子时镜中的像．以下说法中正确的是（）A．属于实像的是：（1）（3）B．属于虚像的是：（2）（3）（4）C．属于折射成像的是：（1）（4）D．属于反射成像的是：（2）（5）7.如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（）A．平面镜B．凹面镜C．凸透镜D．凹透镜8.在光线明亮的实验室里，观察透明的口腔上皮细胞后再观察颜色较深的黑藻叶片细胞，为便于观察，此时应（）A．改用凹面反光镜、放大光圈B．改用凹面反光镜、缩小光圈C．改用平面反光镜、放大光圈D．改用平面反光镜、缩小光圈9.显微镜的结构如图所示，则下列说法正确的是（）A．物镜相当于凸透镜，目镜相当于凹透镜B．物镜和目镜都相当于凸透镜，但只有目镜起放大作用C．物镜和目镜都相当于凸透镜，但只有物镜起放大作用D．反光镜的作用是将光反射到载物台上10.已知某同学所戴近视镜镜片的焦距是0.4m，下列说法中正确的是（）A．该眼镜的焦度为40 m-1B．该眼镜的焦度为-2.5 m-1C．该眼镜的度数为400度D．该眼镜的度数为250度11.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜12.要使冰块能会聚太阳光取火，冰块必须磨成（）A．冰凸透镜B．冰凹透镜C．冰砖D．冰三棱镜二、填空题(共3小题)13.为了测量凸透镜焦距，他让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得一个__________的光斑，如图是调节完成的状态，该透镜焦距f=__________cm，这个实验也证明凸透镜对光线具有__________作用．14.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________（选填“放大”或“缩小”）的________（选填“实像”或“虚像）15.小明进行“视力的矫正”探究活动时，将自己戴的近视眼镜放在蜡烛与凸透镜之间，如图（甲）在光屏上得到了一个缩小倒立的清晰实像，拿开眼镜后，光屏上的像变得模糊了.（1）小明为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜位置的前提下，他该_____________________________.如果他不戴眼镜看书，应该将书_______（填“靠近”或“远离”）眼睛.（2）如图（乙）所示的四幅小图中，正确表示近视眼成像情况的是__________图，其矫正做法是__________图，远视眼成像情况的是__________图，其矫正做法是__________图.三、实验题(共3小题)16.某物理学习小组，选择如图所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：____________(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示．比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越____________；(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与____________的关系”．17.自制水滴显微镜，探究显微镜的工作原理．器材：焦距较长的凸透镜一个，滴管一个，废录音带盒一个，清水．（1）小水滴可看作一个焦距很小的 ______ 镜，本实验以小水滴作为显微镜的 ______ 镜，它与被观察物体的间距为10-15mm，如左图所示．（2）如图所示中，任意滴一滴水滴，透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头的距离，应该把水珠变______ （填“厚”或者”薄”），直至得到与原来方向相反的、放大了的箭头．如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是：______ ．（3）透过凸透镜去观察小水滴，使箭头、小水滴，凸透镜______ ，并且保持凸透镜水平，看到的箭头相对于原来的箭头是 ______ （填“正立”或“倒立”），如果要看到箭头更大的像，应把凸透镜略微向 ______ （填“上”或“下”）移动．18.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录的部分数据见表．分析表中数据，回答下列问题：（1）实验中所用透镜的焦距为 ______ cm．（2）当u=40cm时，像的性质为 ______ ．（3）当凸透镜成实像时，物距减小，像距 ______ ．（4）u=13cm所成的像，跟u=15cm所成的像相比， ______ ．（选填“变大”或“变小”）（5）小华多次实验后发现，当光屏上呈现蜡烛清晰的像时，将蜡烛和光屏位置对调，仍能在光屏上接收到清晰的像．出现这种现象的原因是：光路具有 ______ ．四、计算题(共1小题)19.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共3小题)20.我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实．图中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）．21.一束光经透镜折射后水平射出，小希通过作图提供了一种确定透镜位置的方案，请你按小希的作图方式，在图中的甲、乙位置各提供一种方案确定透镜的位置．22.如图所示,已知射向透镜的两条入射光线,请画出对应的折射光线.答案解析1.【答案】D【解析】A、根据甲图可以知道f=40cm-30cm=10cm，故A错误；B、根据乙图u＞2f，此时光屏上是倒立、缩小的实像，应用应该是照相机，故B错误；C、虽然挡住了透镜上半部分，但光仍能通过下半部分会聚成完整的像，只是透过的光减少了，所成的像校原来暗一些，故C错误；D、戴上近视眼镜（凹透镜）对光有发散作用，所以像向后移，光屏向右移动正确．故D正确．2.【答案】A【解析】已知凸透镜的焦距是5cm，把一个物体从离凸透镜8cm处逐渐向20cm处的过程中，物距增大，像距逐渐变小，像也逐渐变小．3.【答案】A【解析】镜头的焦距为20cm，为了能成清晰的像，物体到镜头的距离2f＞u＞f，镜头到白板的距离v＞2f，即投影仪镜头到白板的距离应大于40cm.4.【答案】A【解析】平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出.依题意可知，此时光斑到凸透镜的距离为12cm ，大于一倍焦距，此时的光线是交点之后的，是发散的，所以光斑一直变大，亮度越来越暗.5.【答案】A【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.6.【答案】D【解析】（1）小孔成像，成的是实像，它是光的直线传播原理形成的；（2）从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反射现象；（3）放大镜中看到的物体的像，是光的折射现象，成的是正立放大的虚像；（4）看幻灯机屏幕上的像，是光的折射现象，成的是倒立放大的实像；（5）人照镜子时镜中的像，是平面镜成像，属于光的反射现象，成的是虚像．综上分析，属于实像的是：（1）（4）；属于虚像的是：（2）（3）（5）；属于折射成像的是：（3）（4）；属于反射成像的是：（2）（5）故只有D正确．7.【答案】D【解析】由题意可知，光线通过该元件发生了折射，故应为透镜；根据图示，没有光学元件时，光线会聚于S1点，有光学元件时，聚于主光轴的S，即经过折射后，光的会聚点后移，说明光线经过透镜后散射了一些，所以透镜为凹透镜．8.【答案】A【解析】在显微镜的结构中，遮光器上有大小光圈，当外界光线较强时用小光圈，当外界光线较弱时用大光圈；反光镜有两个面，平面镜和凹面镜，当外界光线较强时用平面镜，当外界光线较弱时用凹面镜．由于需要观察的黑藻叶片细胞颜色较深，需要光线进入的多，才能看清它的结构，所以需要选用的是凹面镜和大光圈．9.【答案】D【解析】A、物镜相当于凸透镜，目镜相当于凸透镜，故A错误；B、物镜和目镜都相当于凸透镜，都起放大作用，故B错误；C、物镜和目镜都相当于凸透镜，都起放大作用，故C错误；D、反光镜的作用是将光反射到载物台上，故D正确．10.【答案】B【解析】老花镜是凸透镜，其度数是正数；近视镜是凹透镜，其度数是负数.眼镜的度数等于焦距倒数的100倍，所以近视镜镜片的度数为：D=度，所以C、D错误；眼镜的焦度，焦距的关系为，所以近视镜镜片的焦度为，所以A错误，B正确.11.【答案】C【解析】因为远视眼镜是凸透镜，对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，此时将像前移了，而没有戴上眼镜时蜡烛烛焰的像实际上在光屏后面；拿走远视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏的后面，可以用增大光屏与凸透镜的距离或增大蜡烛距离凸透镜的距离使得光屏上呈现一个清晰的像的目的．12.【答案】A【解析】要使冰块能会聚太阳光取火，必须让其冰块能使光线会聚，而凸透镜对光线有会聚作用. 13.【答案】最小最亮；10；会聚【解析】为了测量凸透镜焦距，让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得一个最小最亮的光斑，这光斑即为焦点；根据图示提供的信息，该透镜焦距f=10cm，这个实验也证明凸透镜对光线具有会聚作用.14.【答案】凸透镜；放大；虚像【解析】根据透镜中间和边缘的厚薄判断是凸透镜还是凹透镜；u＜f，成正立、放大的虚像，应用于放大镜.透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，日历数字在凸透镜的一倍焦距以内，则成正立、放大的虚像.15.【答案】（1）将蜡烛向凸透镜靠近；靠近；（2）A；C；B；D.【解析】（1）拿走眼镜后，就是近视眼的成因：像成在了视网膜的前方，只能看清近处的物体．要想成清晰的像，应减小物距，在不移动光屏和凸透镜位置的前提下，他该将蜡烛向凸透镜靠近．如果他不戴眼镜看书，应该将书靠近眼睛；（2）近视眼是由于像成在了视网膜的前方，是A图，近视要用凹透镜来矫正，是C图；远视眼是由于像成在了视网膜的后方，是B图，远视要用凸透镜来矫正，是D图.16.【答案】AC；小；材料【解析】(1)由图可知，根据实验要求，同样材质的只有A和C，且它们的厚度不同，便于实验的探究；(2)由图可知，乙图的焦距小，而乙凸透镜的厚度比较厚，会聚作用强，且凸面比较凸；(3)A、B两种材料的透镜厚度相同，但材质不同，所以得出的结论也就不同．可以通过此作实验“凸透镜的焦距大小与材料的关系”．17.【答案】（1）凸透；物；（2）厚；6～12mm；（3）同一竖直直线上；倒立；上．【解析】（1）小水滴接近圆形，所以其相当于一个焦距很小的凸透镜，是当作显微镜的物镜来使用的；（2）由题意可知，小水滴此时相当于放大镜，成的是正立、放大的虚像，说明箭头在小水滴的焦点之内，即小水滴的焦距过大，因此应该把水珠变得再厚些，使其焦距变小，直至成倒立、放大的实像，此时物距满足：f＜12mm＜2f，即：凸透镜的焦距为：6mm＜f＜12mm；（3）透过凸透镜去观察小水滴，使箭头、小水滴，凸透镜在同一直线上，此时，凸透镜镜相当于一个放大镜，成的是一个正立、放大的虚像；虽然二次放大成的像相对于物体是倒立的，但旋转的方向是一致的；要使成的虚像更大一些，应增大物距，把凸透镜向上移动．18.【答案】（1）10；（2）倒立、缩小的实像；（3）变大；（4）变大；（5）可逆性．【解析】（1）由表格中数据知，当物距等于20cm时，像距等于20cm，此时成倒立等大的实像，所以20cm=2f，f=10cm；（2）当u=40cm＞2f时，物距大于2倍焦距，凸透镜成倒立缩小的实像；（3）因为凸透镜成实像中，物近像远像变大，物距变小，像距变大；（4）u=13cm跟u=15cm相比，物距变小了，故像距变大、像变大；（5）凸透镜成像的实质是光的折射，光的折射光路具有可逆性．19.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．20.【答案】【解析】射向凹透镜焦点的，经凹透镜发散后，将平行于主光轴，通过凸透镜后将会聚到凸透镜的焦点．平行于凹透镜主光轴的，经凹透镜的发散作用，折射光线的反向延长线过焦点．由于该折射光线可认为是从凹透镜左边的焦点发出的，而凹透镜左边的焦点到凸透镜的距离要大于2倍的凸透镜的焦距，因此像距应在1倍焦距和2倍焦距之间．21.【答案】根据平行于主光轴的光线经凸透镜折射后将过焦点，确定焦点位置；②根据延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，确定焦点位置.图所示：【解析】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．根据凸透镜和凹透镜的三条特殊光线分析解答即可．22.【答案】【解析】平行于主光轴的入射光线经凸透镜折射后通过焦点；经过焦点的入射光线经凸透镜折射后平行于主光轴．。

2019-2020年人教版本八年级上册物理第五章《透镜及其应用》单元测试卷

第五章《透镜及其应用》单元测试卷一、单选题(共15小)1.如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可以判断出小明视力存在的问题以及所戴眼镜的镜片类型是（）A．远视眼凸透镜B．近视眼凹透镜C．远视眼凹透镜D．近视眼凸透镜2.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机3.小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（）A．她的眼镜镜片是凹透镜 C．她的眼镜镜片是凸透镜B．透过眼镜看小丽的眼睛，看到她的眼睛是实像D．透过眼镜看小丽的眼睛，看到她的眼睛变小了4.为了更好加快农村学校的硬件建设，国家下拨专项资金把安徽省的大部分农村中学的普通投影仪换成了电子白板投影仪，其镜头的焦距为 20cm ，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（）A．大于 40cm B．小于 20cm C．等于 20cmD．大于 20cm 小于 40cm5.在光线明亮的实验室里，观察透明的口腔上皮细胞后再观察颜色较深的黑藻叶片细胞，为便于观察，此时应（）A．改用凹面反光镜、放大光圈B．改用凹面反光镜、缩小光圈C．改用平面反光镜、放大光圈D．改用平面反光镜、缩小光圈6.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（）A．属于近视眼，应配戴凹透镜B．属于近视眼，应配戴凸透镜C．属于远视眼，应配戴凹透镜D．属于远视眼，应配戴凸透镜7.如图所示有四幅图，能说明远视眼的成因及矫正的是（）A ．甲、丁B ．乙、丙C ．乙、丁D ．甲、丙8.如图所示虚线框内的一透镜，MN 为透镜的主光轴，O 是透镜光心，a （双箭头）和b (单箭头）是射向透镜的两条光线，已知光线a 通过透镜之后与MN 交于P 点，光线b 通过透镜之后与MN 交于Q 点，由图可知,下列说法中正确的是（）A ．透镜是凹透镜,距离OQ 大于焦距B ．透镜是凹透镜,距离OQ 小于焦距C ．透镜是凸透镜,距离OP 大于焦距D ．透镜是凸透镜,距离OP 小于焦距9.王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（）A ．选用凸透镜并把灯泡放在凸透镜的焦点上B ．选用凹透镜把灯泡放在焦点上C ．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D ．选用凹透镜并把灯泡放在凸透镜的焦点上10.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为 10cm ，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。

2019—2020学年度人教版八年级物理上册第五章透镜及其应用单元检测试卷

第五章透镜及其应用单元检测卷时间：90分钟满分：100分一、单选题（每小题3分，共36分）1．如图所示的现象中，属于光的折射现象的是A．小孔成像B．近视眼镜矫正视力C．水鸟的倒影D．射向夜空的灯光2．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。

若凸透镜远离纸的过程中光斑一直变大，该凸透镜的焦距A．一定小于l B．一定等于l C．一定大于l D．可能小于l，也可能大于l 3．如图，F是透镜的焦点，其中正确的光路图是4．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光束，如图所示。

要使射入杯中的光束发散，应在杯底放置的器材是A．平板玻璃B．平面镜C．凹透镜D．凸透镜5．如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是F F F F F FF FA B C DA．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜6．如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比。

下面对该装置说法错误的是A．该摄像镜头相当与凸透镜B．这种镜头可用来矫正近视眼C．这种镜头对光线具有会聚作用D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm7．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向同一方向移动距离2f，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像．则光屏上的像A．一直变小B．一直变大C．先变大后变小D．先变小后变大8．甲同学拿着焦距为10cm的放大镜去看离他1.5m远处的乙同学，乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的虚像。

则放大镜与甲同学的距离A．小于10cm B．大于10cm小于20cmC．大于20cm D．等于10cm9．关于凸透镜的应用，下列说法正确的是A．使用放大镜，想看到更大的正立的像，应把放大镜靠近被观察物体B．使用投影仪，投影片到镜头的距离应大于二倍焦距C．摄像头利用了凸透镜成倒立、缩小、实像的原理D．近视眼应佩戴凸透镜进行矫正视力10．3D电影具有三维立体视觉效果，拍摄时，将两个摄像机镜头按照人两眼间的距离放置，同时拍摄，制成胶片；放映时，两个放映机在银幕上呈现两个略有差异的画面，观看者带上特殊眼镜后，就和直接用双眼看到物体的效果一样。

2019-2020年人教版八年级上册物理第五章《透镜及其应用》测试卷含解析

第五章《透镜及其应用》测试卷一、单选题(共12小题)1.学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（）A．老花镜是一种凹透镜B．老花镜可以用来做放大镜C．老花镜能在阳光下点燃白纸D．爷爷是个远视眼2.在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜．图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的是（）A．B．C．D．3.显微镜和望远镜都装有一组物镜，这两组物镜的作用都相当于（）A．一个放大镜B．投影仪镜头C．照相机镜片D．以上说法都不对4.利用图示凸透镜成像情景制成的光学设备是（）A．投影仪B．照相机C．放大镜D．潜望镜5.某同学在学习“眼睛和眼镜”一节时，制作了一个眼球模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（）A．远视眼模型，用凸透镜矫正B．近视眼模型，用凹透镜矫正C．近视眼模型，用凸透镜矫正D．远视眼模型，用凹透镜矫正6.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D．蜡烛不动，透镜不动，光屏靠近透镜移动7.如图是某同学佩戴隐形眼镜用来矫正近视眼.隐形眼镜的形状应为（）A．B．C．D．8.正午时，太阳光直射水平地面.取一圆形薄凸透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半.若将透镜向上移动少许，光斑变大.透镜的焦距是（）A． 5cmB． 10cmC． 15cmD． 30cm9.某同学用焦距为10㎝的凸透镜去观察书上的文字，所成的像如下图所示，则文字到凸透镜的距离可能为（）A． 25㎝B． 15cmC． 6㎝D． 12㎝10.关于四种光学仪器的成像情况，以下说法正确的是（）A．放大镜成正立放大的实像B．潜望镜成正立缩小的虚像C．照相机成正立缩小的实像D．幻灯机成倒立放大的实像11.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。

2019-2020人教版八年级上册物理第五章《透镜及其应用》单元测试卷

第五章《透镜及其应用》单元测试卷一、单选题(共12小题)1.如图容器水中有一个空气泡，则其对水平射入其中的光线有何作用（）A．会聚作用B．发散作用C．既不会聚也不发散D．无法判断2.如图所示为某款数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏，拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像，下列说法正确的是（）A．为拍摄到更大的像应将镜头远离景物B．为扩大拍摄范围应将镜头靠近景物C．影像传感器上成的是正立的实像D．景物在二倍焦距以外才能成缩小的像3.小明的爷爷用显微镜观察微生物的装片，正当他看清高倍镜下的物像时，小明也争着要看．但他看到的像却有点模糊．通过操作，小明得到了清晰的物像．他的操作方法是（）A．调节粗准焦螺旋B．调节细准焦螺旋C．调节反光镜D．调整装片位置4.隐形眼镜是一种直接贴在眼睛角膜表面的超薄镜片，可随眼球的运动而运动．目前使用的软质隐形眼镜由甲醛丙烯酸羟乙酯（HEMA）制成，中心厚度只有0.05mm．如图是某人观察物体时，物体在眼球内成像的示意图，则该人所患眼病及应佩带的这种隐形眼镜镜片边缘的厚度分别为（）A．近视眼，小于0.05mmB．远视眼，小于0.05mmC．近视眼，大于0.05mmD．远视眼，大于0.05mm5.教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离6.关于四种光学仪器的成像情况，以下说法正确的是（）A．放大镜成正立放大的实像B．潜望镜成正立缩小的虚像C．照相机成正立缩小的实像D．幻灯机成倒立放大的实像7.下图的四幅图，分别表示近视眼成像情况和矫正做法的是（）A．②①;B．③①;C．②④;D．③④.8.物体AB通过凸透镜成像如下图所示，利用这一成像规律制造的光学仪器是（）A．照相机B．放大镜C．幻灯机D．潜望镜9.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的10.如图A、B、C、D四种光学器件中，属于凸透镜的是（）A．B．C．D．11.用放大镜观察细小的字时，为了使看到的字再大一些，应该（）A．凸透镜适当远离字B．凸透镜适当靠近字C．眼睛远离透镜D．眼睛靠近透镜12.放在凸透镜主轴上焦点F以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主轴的光线起会聚作用C．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现D．通过凸透镜后的光线是发散的，此处凸透镜是对光线起发散作用二、填空题(共3小题)13.远视眼只能看清______ 的物体，看不清______ 的物体．产生远视眼的原因是晶状体太______ ，折光能力太______ ，或者眼球在前后方向上太______ ，因此来自近处一点的光还没有会聚成一点就到达视网膜了，在视网膜上形成一个模糊的光斑．利用凸透镜能使光 ______ 的特点，在眼睛前放一个凸透镜，就能使来自近处物体的光会聚在视网膜上．14.有一种望远镜也是由两组______ 组成的，靠近眼睛的叫做______ ，靠近被观测物体的叫做______ ．物镜的作用是使远处的物体在焦点附近成 ______ （填“放大”或“缩小”）的 ______ （填“实像”或“虚像”），目镜的作用当于一个 ______ ，用来把这个像放大．由于像被拉近，靠近人眼，______ 较大，所以使我们看到远处物体的像大而清晰．15.让太阳光垂直射到透镜上，在透镜的另一侧来回移动一张白纸，若能在白纸上得到很小很亮的一个光点或光斑，则这个透镜是 ______ 透镜；若在白纸上只能得到一个比透镜更大的光斑，则这个透镜就是 ______ 透镜．三、实验题(共3小题)16.同学们做“探究凸透镜成像的规律”实验，请回答以下问题：（1）如图甲所示，让太阳光正对着凸透镜照射，把光屏置于另一侧．改变光屏与凸透镜间的距离．直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 ______ cm．（2）实验前，应使烛焰和光屏的中心位于凸透镜的 ______ 上，目的是 ______ ；（3）实验时，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的倒立、______ （放大/缩小）的实像（光屏上像未画出），______ （填光学仪器名称）就是利用这一成像规律工作的．若保持烛焰和透镜的距离不变，换用焦距小一点的透镜，适当移动光屏直到成清晰的像，此时像 ______ （变大、变小、不变）（4）在光屏上得到清晰的像之后，保持透镜的位置不动，只将蜡烛和光屏的位置互换，光屏上______ （会/不会）再次出现清晰的像；（5）在光屏上得到清晰的像之后，保持透镜和光屏均不动，将蜡烛向左移动一小段距离时，要想仍在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的______ （凸/凹）透镜才能实现． ______ （近视/远视）眼就是利用这种透镜矫正的．17.如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置（所用的凸透镜上标有f=15cm字样）：（1）其中还需要调整的是： ______ ．（2）在“观察凸透镜所成的像”的实验中：①若将物体放在距离凸透镜20cm处时，会成 ______ 像．②若将物体放在距离凸透镜35cm处时，会成 ______ 像．③若将物体放在距离凸透镜10cm处时，会成 ______ 像．（要求指出像的放大或缩小，倒立或正立，虚或实）（3）调整后若想使像变大，则应将蜡向 ______ 移动．（4）人的眼睛要看烛焰的放大、正立的 ______ 像，人必须和烛焰在凸透镜的 ______ 侧．（选填“同一”、“两”）18.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）（1）________________________（2）________________________四、计算题(共1小题)19.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共3小题)20.画出下面各图中物体AB的像（必须正确反映出像的位置、倒正、大小、虚实）．21.如图所示,已知射向透镜的两条入射光线,请画出对应的折射光线.22.在图中完成光路．答案解析1.【答案】B【解析】方法一：可以把容器中的水看作左右两个凹透镜，因为凹透镜对光线有发散作用，所以，其对水平射入水中的光有发散作用；方法二：可以从光折射角度去考虑.光从水斜射入空气中时，折射角大于入射角，由空气射入水中时，折射角小于入射角，如图所示，所以会发散．2.【答案】D【解析】（1）照相机的镜头相当于一个凸透镜，用照相机给景物照相时，景物离镜头的距离u和镜头焦距f的关系是u＞2f．在胶片上成的是一个倒立、缩小的实像．故C错误，D正确；（2）凸透镜成实像时，物近像远像变大．因此为拍摄到更大的像应将镜头靠近景物，为扩大拍摄范围应将镜头远离景物，故AB错误．3.【答案】B【解析】调节粗准焦螺旋和细准焦螺旋都是升降镜筒，调节物体与物镜的距离，以便观察清楚物像，粗准焦螺旋的升降范围大，属于粗略调节，细准焦螺旋的升降范围小，属于精确调节，而小明的爷爷已经调好了，只是不同的人眼睛略有差别，这时要精细调节，所以调细准焦螺旋．4.【答案】C【解析】由图可知：像呈在视网膜的前方，所以该人患的是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴凹透镜，使光线发散，成像位置后移.凹透镜的特点是中间薄边缘厚，所以眼睛镜片的边缘厚度大于0.05mm.5.【答案】C【解析】投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像规律制作的；凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大.6.【答案】D【解析】A.放大镜成正立放大的虚像，不符合题意；B.潜望镜即平面镜成像，成正立等大的虚像，不符合题意；C.照相机成倒立缩小的实像，不符合题意；D.幻灯机成倒立放大的实像，符合题意.7.【答案】B【解析】近视眼看远处的物体时，像成在视网膜的前面，所以丙是近视眼的成像情况．近视眼需戴凹透镜矫正，所以甲是近视眼的矫正做法．8.【答案】B【解析】照相机的成像是倒立、缩小的实像，幻灯机成像是倒立放大的实像，放大镜成像是正立放大的虚像，潜望镜是由平面镜组成，成像是正立等大的虚像.由图可知，此题中的成像情况符合放大镜的成像.ACD不符合要求，故选B.9.【答案】C【解析】A、u=v=2f，凸透镜成倒立、等大的实像.根据图像，u=v=2f=20cm，所以f=10cm．故A 错误．B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．故B错误．C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．故C正确．D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．故D错误．10.【答案】C【解析】由图知，A中透镜中间比边缘薄是凹透镜；BD不是透镜是面镜，B是凹面镜，D是平面镜； C中透镜中间比边缘厚是凸透镜.11.【答案】A【解析】用放大镜观察细小的字时，字要放在凸透镜的一倍焦距以内.要使透过放大镜看到字的像越大，要适当增大物距，所以凸透镜适当远离字.12.【答案】C【解析】凸透镜对通过透镜的光线有会聚作用.凸透镜的会聚作用是指折射后的光线与原来比较，光线偏转向了主光轴，即为会聚．13.【答案】远处；近处；薄；弱；短；会聚．【解析】晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像．而远视眼是只能看清远处的物体，看不清近处的物体，产生近视眼的原因是：晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，因此来自远处点的光会聚在视网膜后；对远视眼的矫正可通过凸透镜对光线的会聚作用进行矫正．14.【答案】凸透镜；目镜；物镜；缩小；实像；放大镜；视角．【解析】普通望远镜由两组凸透镜组成的，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜．物镜相于当照相机，其作用是使远处的物体在焦点附近成倒立、缩小的实像；望远镜的目镜当于一个放大镜，用来把这个像放大．由于像被拉近，靠近人眼，视角较大，所以使我们看到远处物体的像大而清晰．15.【答案】凸；凹．【解析】太阳光射向地球，可以认为是平行光，太阳光正对凸透镜，此时的太阳光平行于主光轴，经凸透镜折射后会聚在主光轴上，在纸上能得到一个最小最亮的点，这个点是凸透镜的焦点．凹透镜对光线有发散作用，太阳光经凹透镜会变为发散光线，不会会聚成点．所以在纸上不能接到最小最亮的点．16.【答案】（1）10.0；（2）主光轴；使像成在光屏中央；（3）缩小；照相机；变小；（4）会；（5）凹；近视．【解析】（1）由图知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到凸透镜的距离为60.0cm-50.0cm=10.0cm，则凸透镜的焦距是10.0cm．（2）实验前要调整蜡烛、凸透镜、光屏的高度，三者的中心大致在同一高度，即在凸透镜的主光轴上，这样像才能成在光屏的中心；（3）观察图可知，物距u＞2f．根据凸透镜成像的规律，此时成倒立、缩小的实像；利用这一成像原理的光学仪器为照相机．保持烛焰和透镜的距离不变，换用焦距小一点的透镜，相当于增大物距，则像距会减小，像变小；（4）若保持透镜不动，只将蜡烛和光屏互换位置，物距大于像距，成倒立、缩小的实像．（5）把蜡烛向左移动一小段距离时，物距变大，像距变小，像靠近凸透镜，为使像能成在光屏上，应在蜡烛和凸透镜之间放一块适当的凹透镜对光线进行发散，使光线推迟会聚，像才能成在光屏上，近视眼就是用凹透镜进行矫正的．17.【答案】（1）光屏的高度；（2）①倒立、放大的实；②倒立、缩小的实；③正立、放大的虚；（3）右；（4）虚；两．【解析】（1）为了保证烛焰的像成在光屏的中央，则焰心、光心及光屏的中心必须在同一高度上，由图可知，光屏有些高．所以必须要调整的是光屏的高度；（2）①已知f=15cm，将物体放在距离凸透镜20处时，2f＞u＞f，成倒立、放大的实像．②将物体放在距离凸透镜35处时，u＞2f，成倒立、缩小的实像．③将物体放在距离凸透镜10处时，u＜f，成正立、放大的虚像．（3）当物体放在焦点之外时，在凸透镜的另一侧成倒立的实像，物距越大，像距越小，实像越小，所以此时需增大物距，即应将蜡烛向右移．（4）当u＜f，成正立、放大的虚像．此时像物同侧．所以人的眼睛要看烛焰的放大、正立的虚像，人必须和烛焰在凸透镜的两侧．18.【答案】（1）烛焰、透镜、光屏三者的中心不在同一高度上；（2）物体位于1倍焦距或焦距之内【解析】（1）根据实验的要求，让像成在光屏上，必须使三者的中心在同一高度上，如果高度偏差太大，可能在光屏上承接不到物体的像；（2）根据凸透镜的成像规律，当物体位于1倍焦距处或一倍焦距以内时，透镜不成像或所成的像是虚像，不会在光屏上呈现.19.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．20.【答案】【解析】：第1、2两幅图，连接AO并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，交于一点，作该点垂直于主光轴，即为物体AB所成的像A′B′的位置．如图所示；第3幅图，物距小于焦距，连接AO并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并反向延长，交于一点，作该点垂直于主光轴，即为物体AB所成的像A′B′的位置．如图所示.21.【答案】【解析】平行于主光轴的入射光线经凸透镜折射后通过焦点；经过焦点的入射光线经凸透镜折射后平行于主光轴．22.【答案】【解析】平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；射向焦点的光线经凹透镜折射后，将平行于主光轴．。
