防止汽轮机大轴弯曲和轴瓦烧损事故简易版
防止汽轮机断油烧瓦反事故技术措施简易版
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem ObjectAnd Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编订：XXXXXXXX20XX年XX月XX日防止汽轮机断油烧瓦反事故技术措施简易版防止汽轮机断油烧瓦反事故技术措施简易版温馨提示：本解决方案文件应用在对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
1. 运行中禁止随意乱动冷油器进、出口油门，如必须进行倒换时，应在班长监护下，严格按程序票及操作票进行，先投入再退出，操作过程中应严密监视润滑油压的变化情况。
发现油压波动，立即停止操作。
2. 冷油器在进行倒换时，要注意先将准备投入的冷油器内的空气排尽。
3. 各类油泵要按规定进行定期试验，低油压保护装置也应动作正常。
4. 机组起动前向油系统供油时，应先启动交流油泵排出管道内的空气，然后再启动调速油泵。
5. 机组启动定速3000r/min后，将高压启动油泵、交流润滑油泵、直流润滑油泵联锁投入，检查主油泵出口油压正常后，停运高压启动油泵、交流润滑油泵、直流润滑油泵。
6. 加强对轴瓦的运行监督，在轴承润滑油的进出口管路上和轴瓦乌金面上装设的温度测点应保证指示可靠。
经常从窥视孔中了解轴承回油是否畅通。
7. 油箱油位保持正常，油滤网压差过大应及时清洗。
大修后的机组，应在各轴承进油管上装滤网进行油循环。
8. 润滑油压要保持在设计要求的范围内运行。
运行中应加强对轴向位移的监视，防止轴向位移突然增大。
9. 停机时，除事故情况外，必须先试验交直润滑油泵正常，停机打闸后，投入低速联动顶轴油泵的联锁，注意润滑油压的变化，当转速降至50转/分左右顶轴油泵应自启动，否则应人为启动顶轴油泵。
汽轮机轴承烧损事故预案
一、预案背景汽轮机轴承作为汽轮机的重要部件，其运行状况直接关系到汽轮机的安全稳定运行。
然而，由于各种原因，轴承烧损事故时有发生，给电厂带来严重损失。
为提高应对轴承烧损事故的能力，制定本预案。
二、事故定义轴承烧损事故是指由于轴承润滑不良、油温过高、油压过低等原因，导致轴承表面材料熔化、氧化、磨损，进而引起轴承损坏，影响汽轮机正常运行的事故。
三、事故预防措施1. 加强轴承润滑管理（1）确保润滑油品质，定期进行油质分析，发现问题及时处理。
（2）维持主油箱油位正常，定期校对油位计，每班记录主油箱油位，定期清理油滤网。
（3）定期对主油箱底部、油系统集水器进行放水，加强汽封调整及滤油机的运行。
2. 严格执行操作规程（1）运行中切换和解列冷油器时，严格执行操作票制度，并由专业技术人员监护。
（2）定期进行高压油泵、润滑油泵及密封油泵的启、停试验和热工连锁试验。
（3）汽轮机启动前，启动高压油泵，确认各轴承油压正常、回油正常。
3. 加强设备维护与检修（1）定期对轴承进行检查、清洗、更换磨损部件，确保轴承运行状态良好。
（2）轴瓦在检修中装反或运行中移位时，立即采取措施进行调整。
（3）机组强烈振动时，查明原因并采取相应措施。
四、事故处理流程1. 事故报警（1）发现轴承温度异常升高时，立即向值长汇报。
（2）确认轴承温度超过保护值或轴瓦冒烟时，立即启动危急保安器，解列发电机。
2. 事故处理（1）立即切断事故轴承的润滑油源，防止事故扩大。
（2）启动备用油泵，恢复正常油压。
（3）对事故轴承进行清洗、检查、更换磨损部件。
（4）查明事故原因，制定整改措施，防止类似事故再次发生。
3. 事故总结（1）对事故原因进行分析，总结经验教训。
（2）对相关人员进行培训，提高应对轴承烧损事故的能力。
（3）完善应急预案，提高应对突发事件的能力。
五、预案修订本预案自发布之日起实施，如遇相关法律法规、技术标准、设备参数等发生变化，应及时修订本预案。
六、预案培训定期对相关人员进行预案培训，确保全体员工熟悉预案内容，提高应对轴承烧损事故的能力。
防止汽轮机大轴弯曲事故措施
防止汽轮机大轴弯曲事故措施防止汽轮机大轴弯曲事故措施一造成汽轮机大轴弯曲的原因1.启动中动静之间产生摩擦，使转子局部过热产生热弯曲。
2.热态启动时，冷水或冷汽进入汽缸。
3.热态启动或停机过程中轴封汽源切换不当轴封带水造成轴端局部冷却弯曲。
4.停机后盘车投入不及时。
5.停止盘车后热汽返入汽缸使上下缸温差过大。
6.机组启动条件不符合要求（主要热态启动）或操作失误。
二防止汽轮机大轴弯曲应具备和熟悉掌握的资料1.转子安装原始弯曲的最大晃动值（双振幅），新安装机组及大修后检修必须提供给运行人员大轴的原始晃动值和相位。
汽轮发电机轴系实测临界转速及正常起动运行工况各轴承的振动值。
2.正常情况下盘车电流和电流摆动值，以及相应的油温和顶轴油压。
3.正常停机过程的惰走曲线，以及相应的真空和顶轴油泵的开启时间。
紧急破坏真空停机过程的惰走曲线。
4.停机后，机组正常状态下的汽缸主要金属温度的下降曲线。
5.通流部分的轴向间隙和径向间隙。
6.记录机组起停全过程中的主要参数和状态。
停机后定时记录汽缸金属温度、大轴弯曲、盘车电流、汽缸膨胀、差胀等重要参数，直到机组下次热态启动或汽缸金属温度低于150℃为止。
三防止大轴弯曲的措施1.汽轮机冲转前必须符合下列条件，否则禁止起动。
1)大轴晃动、轴向位移、差胀、低油压和振动保护等表计显示正确并正常投入。
2)大轴弯曲不得超过原始值的0.02mm。
3)高压外缸上下内壁温差不大于50℃。
高压内缸上下内壁温差不大于35℃4)主蒸汽温度应高于高压内上缸内壁温度50～100℃以上，再热汽温度应大于中压内上缸内壁温度30℃以上，主、再热蒸汽的过热度均在50℃以上。
2.冲转前应连续盘车2～4小时（热态取大值）并尽可能避免中断停止盘车，否则必须延长盘车时间，注意大轴弯曲值的变化。
3.启动前应充分暖管疏水，加强对上、下缸温差的监视，发现异常情况应及时汇报和处理。
特别是锅炉进行水压试验后的启动。
4.选择合适的冲转参数，在启动中严密监视参数的变化应在规定范围内。
防止汽轮机大轴弯曲、轴瓦烧损事故
11 防止汽轮机大轴弯曲、轴瓦烧损事故为了防止汽轮机转子弯曲和轴瓦烧损事故的发生，应认真贯彻原水利电力部《防止20万千瓦机组大轴弯曲事故的技术措施》［（85）电生火字87号、基火字64号］（适用于300MW及以上机组的现行有效措施）等有关规定，并提出以下重点要求：11.1防止汽轮机大轴弯曲11.1.1应具备和熟悉掌握的资料。
11.1.1.1转子安装原始弯曲的最大晃动值（双振幅），最大弯曲点的轴向位置及在圆周方向的位置。
11.1.1.2大轴弯曲表测点安装位置，转子的原始晃动值（双振幅），最高点在圆周方向的位置。
11.1.1.3 机组正常启动过程中的波特图和实测轴系临界转速。
11.1.1.4正常情况下盘车电流和电流摆动值，以及相应的油温和顶轴油压。
11.1.1.5正常停机过程的惰走曲线，以及相应的真空和顶轴油泵的开启时间。
紧急破坏真空停机过程的惰走曲线。
11.1.1.6停机后，机组正常状态下的汽缸主要金属温度的下降曲线。
11.1.1.7通流部分的轴向间隙和径向间隙。
11.1.1.8 应具有机组在各种状态下的典型启动曲线和停机曲线，并应全部纳入运行规程。
11.1.1.9记录机组启、停全过程主要参数和状态。
停机后定时记录汽缸金属温度、大轴弯曲、盘车电流、汽缸膨胀、胀差等重要参数，直到机组下次热态启动或汽缸金属温度低于150℃为止。
11.1.1.10 系统进行改造、运行规程中尚未作具体规定的重要运行操作或试验，必须预先制定安全技术措施，经上级主管部门批准后再执行。
11.1.2汽轮机启动前必须符合以下条件，否则禁止启动。
11.1.2.1大轴晃动、串轴、胀差、低油压和振动等表计显示正确，保护正常投入。
11.1.2.2大轴晃动值不应超过制造厂的规定值，或原始值的±0.02mm。
11.1.2.3高压外缸上、下缸温差不超过50℃，高压内缸上、下缸温差不超过35℃。
11.1.2.4主蒸汽温度必须高于汽缸最高金属温度50℃，但不超过额定蒸汽温度。

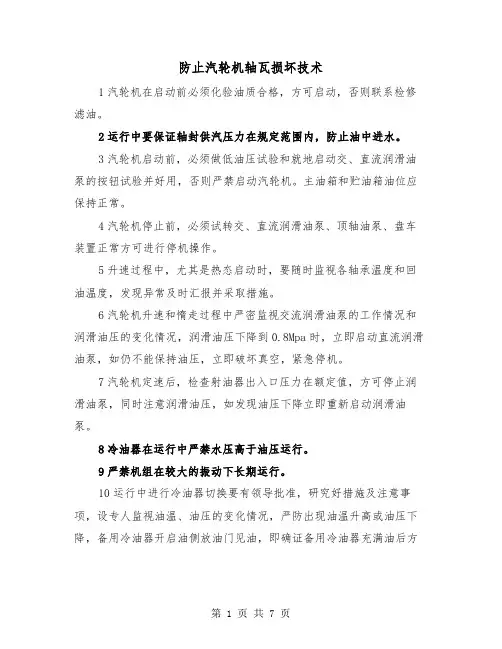

防止汽轮机轴瓦损坏技术(三篇)
防止汽轮机轴瓦损坏技术1汽轮机在启动前必须化验油质合格，方可启动，否则联系检修滤油。
2运行中要保证轴封供汽压力在规定范围内，防止油中进水。
3汽轮机启动前，必须做低油压试验和就地启动交、直流润滑油泵的按钮试验并好用，否则严禁启动汽轮机。
主油箱和贮油箱油位应保持正常。
4汽轮机停止前，必须试转交、直流润滑油泵、顶轴油泵、盘车装置正常方可进行停机操作。
5升速过程中，尤其是热态启动时，要随时监视各轴承温度和回油温度，发现异常及时汇报并采取措施。
6汽轮机升速和惰走过程中严密监视交流润滑油泵的工作情况和润滑油压的变化情况，润滑油压下降到0.8Mpa时，立即启动直流润滑油泵，如仍不能保持油压，立即破坏真空，紧急停机。
7汽轮机定速后，检查射油器出入口压力在额定值，方可停止润滑油泵，同时注意润滑油压，如发现油压下降立即重新启动润滑油泵。
8冷油器在运行中严禁水压高于油压运行。
9严禁机组在较大的振动下长期运行。
10运行中进行冷油器切换要有领导批准，研究好措施及注意事项，设专人监视油温、油压的变化情况，严防出现油温升高或油压下降，备用冷油器开启油侧放油门见油，即确证备用冷油器充满油后方可进行操作。
11严格执行《设备定期试验轮换标准》。
及时对交、直流润滑油泵、顶轴油泵进行定期试验。
12主油箱油位在保持正常，在-150—+150mm之间，油位低时联系检修补油。
13正常巡回检查中，应仔细检查润滑油系统各放油门、放空气门、排污门关闭严密，事故放油门不允许加锁，可加铅封，应挂有明显的“禁止操作”标示牌。
14机组发生下列情况之一应立即紧急停机：任一轴承回油温度升高，且轴承内冒烟时。
主油箱油位急剧下降到-200mm以下补油无效时。
冷油器冷却水中断，润滑油温无法控制时。
15在运行中发生了可能引起轴瓦损坏（如水冲击、瞬时断油等）的异常情况下，应在确认轴瓦未损坏之后，方可重新启动。
16直流润滑油泵的直流电源系统应有足够的容量，其各级熔断器应合理配置，防止故障时熔断器熔断使直流润滑油泵失去电源。
防止汽轮机轴瓦损坏技术（4篇）
防止汽轮机轴瓦损坏技术汽轮机轴瓦的损坏是一种常见的故障，可能会导致设备停机维修或甚至更严重的后果。
因此，防止汽轮机轴瓦损坏的技术非常重要。
本文将从操作控制、润滑与冷却、轴承保养以及检测与监控等方面介绍一些防止汽轮机轴瓦损坏的技术。
一、操作控制技术1. 启动与停止控制：在汽轮机的启动与停止过程中，要控制好转速的变化速度，避免快速启停导致轴承受力过大。
同时，在运行过程中要注意控制机组的负荷，避免瞬间负荷过大。
2. 运行参数调整：根据汽轮机的运行情况，合理调整进汽温度、汽压和排汽压力等参数，确保汽轮机的运行在安全稳定的范围内。
3. 润滑系统控制：通过良好的润滑系统控制，保证轴承得到足够的润滑，减少磨损与摩擦。
二、润滑与冷却技术1. 油脂润滑：选择适合的油脂，使用正确的润滑方法，定期更换与补充油脂。
对于高速旋转的轴瓦，可以考虑使用油气润滑系统以提高润滑效果。
2. 水冷却：在汽轮机的高温部位，如轴承座、轴承、轴套等部位，可以使用水冷却系统来降低温度，减少热应力，延长轴瓦的使用寿命。
三、轴承保养技术1. 定期检查与维护：定期对汽轮机的轴承进行检查，包括外观检查、润滑油脂状态和量的检查等。
发现问题及时处理，并进行轴承清洗和润滑。
2. 轴承润滑状态监控：通过监测轴承的温度、振动、噪音等参数，判断轴承的工作状态，发现异常应及时处理。
3. 轴承加工与装配：轴承的加工精度与装配质量直接影响轴瓦的工作效果。
因此，要保证轴承的加工精度，并进行正确的装配，以提高轴瓦的使用寿命。
四、检测与监控技术1. 润滑油分析：定期对润滑油进行抽样检测，分析油品的化学性质和物理性质，判断是否需要更换或补充润滑油。
2. 振动监测：使用振动测量仪对汽轮机的轴承进行实时监测，发现轴承的异常振动情况，可以及时采取措施。
3. 热像仪检测：使用热像仪检测汽轮机的轴承与其周围散热情况，发现轴承温度异常变化，及时处理。
综上所述，防止汽轮机轴瓦损坏需要综合考虑操作控制、润滑与冷却、轴承保养以及检测与监控等多个方面的技术。
防止汽轮机大轴弯曲、轴瓦烧损事故技术措施
防止汽轮机大轴弯曲、轴瓦烧损事故技术措施Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.编制：____________________ 审核：____________________ 批准：____________________防止汽轮机大轴弯曲、轴瓦烧损事故技术措施简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
为了防止汽轮机转子弯曲和轴瓦烧损事故的发生，特提出以下重点要求：1.防止汽轮机大轴弯曲。
1.1应具备和熟悉掌握的资料。
1.1.1. 转子安装原始弯曲的最大晃动值（双振幅），最大弯曲点的轴向位置及在圆周方向的位置。
1.1.2. 大轴弯曲表测点安装位置转子的原始晃动值（双振幅），最高点在圆周方向的位置。
1.1.3. 机组正常启动过程中的波德图和实测轴系临界转速。
1.1.4. 正常情况下盘车电流和电流摆动值，以及相应的油温和顶轴油压。
1.1.5. 正常停机过程的惰走曲线，以及相应的真空和顶轴油泵的开启时间。
紧急破坏真空停机过程的惰走曲线。
1.1.6 •停机后，机组正常状态下的汽缸主要金属温度的下降曲线。
1.1.10. 通流部分的轴向间隙和径向间隙。
1.1.11. 应具有机组在各种状态下的典型启动曲线和停机曲线，并应全部纳入运行规程。
1.1.9 .记录机组启停全过程中的主要参数和状态。
停机后定时记录汽缸金属温度、大轴弯曲、盘车电流、汽缸膨胀、胀差等重要参数，直到机组下次热态启动或汽缸金属温度低于150 C为止。
防止汽轮机烧瓦事故的方法简易版
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日防止汽轮机烧瓦事故的方法简易版防止汽轮机烧瓦事故的方法简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
一、机组检修后或启动中1、机组检修后启动前，在冷油器充油和油系统投运前，各油箱油位应符合规程要求，并将各冷油器充油后，将冷油器进出口油门开启。
2、油质不合格或机组启动时油温低于35℃时禁止机组启动。
3、直流油泵的直流电源系统应有足够的容量（至少满足该泵维持60分钟以上的额定负荷），其各级熔断器应合理配置。
在机组故障时，不可使熔断器熔断使直流油泵失去电源。
交流油泵应有可靠的自投备用电源。
4、任何一台油泵工作失常时，禁止机组启动。
5、油系统投入后，应认真检查油位计、油压表、油温表及相关的信号装置，要求装设齐全、指示正确。
当汽轮机转速达200r/min或润滑油压≥0.03Mpa检查低油压保护自动投入。
6、投盘车前开启盘车油门、顶轴油泵，大修后需确认大轴顶起高度为0.06mm～0.1mm。
7、机组启动中应及时调整油温，严禁油温大幅度摆动。
二、机组运行中1、运行中油系统进行切换（如冷油器、辅助油泵、滤网等），必须在机组长的监护下按操作标准进行操作，操作中必须排尽各处空气并严密监视润滑油压的变化。
2、在机组长的监护下，每星期进行一次辅助油泵的开停试验。
大轴弯曲事故的技术措施
1、防止汽轮机大轴弯曲事故的技术措施2.1汽轮机冲转前必须符合以下条件，否则禁止启动。
2.1.1 高压外缸上、下缸温差不超过42℃、高压内缸上、下缸温差不超过35℃。
2.1.2 主蒸汽温度至少高于汽缸最高金属温度50℃，但不超过427℃，蒸汽过热度不低于56℃。
2.2 冲转前，转子应进行充分连续盘车，一般不少于2—4小时（热态启动取大值），并应尽可能避免中间停止盘车，如发生盘车时间中断，则要延长盘车时间。
2.3 热态启动前检查停机记录，与正常停机曲线比较，发现异常情况应及时汇报处理。
2.4 机组启动前应先送汽封汽，后抽真空。
轴封汽源应与金属温度相匹配，低压轴封汽温度控制在150℃。
轴封汽管路应充分暖管、疏水，防止水或冷汽从汽封进入汽轮机。
2.5 启动升速过程中应有专人监视（测量）振动，如有异常应查明原因并处理，汽轮机升速过程中若轴振动达到0.125mm时报警、轴振动超过0.254mm应立即打闸停机，严禁硬闯临界转速或降速暖机，过临界转速时瓦盖振动超0.1mm过应立即打闸停机。
2.6 机组启动中因振动异常而停止启动后，必须经全面检查并确认机组以符合启动条件后且连续盘车不少于4小时（或大轴晃动值降至正常值时）才能再次启动，严禁盲目再次启动。
2.7 启动或低负荷时不得投入再热汽减温器喷水，减温器喷水投入时应先开启截止门，然后投入调整门，以减少截止门的冲刷。
2.7 启动过程中疏水系统投入时应注意保持凝结器水位低于疏水联箱的标高。
2.8 当主蒸汽温度过热度较低时，调速汽门的大幅度摆动，有可能引起汽轮机一定程度水冲击，此时应严密监视机组振动、胀差、轴向位移等数值，如有异常应立即打闸停机。
2.9 机组在启、停和变工况运行过程中，应按规定的曲线控制蒸汽参数的变化，主蒸汽、再热汽温的变化率及汽缸金属温度的变化率不大于规程规定，并保持一定的过热度，要避免汽温大幅度直线变化，当10分钟内汽温上升或下降达50℃时，应打闸停机。
防止汽轮机进水和大轴弯曲的反事故措施
快冷。快冷过程中汽缸温差、差胀、转子偏心度等异常时，应立即中止。 17 停机后盘车期间，禁止检修与汽轮机本体有关的系统，以防冷空气倒入汽缸，特
殊情况必须进行审批并制定措施。
18 小机静止状态下供轴封汽的时间不得超过 20 分钟，轴封压力不得超过 20KPa， 以防小机弯轴。
50℃应立即打闸停机。 11 严密监视高低加、除氧器水位，加热器满水时应检查保护动作正确，否则手动解
列，并检查抽汽电动门、逆止门是否关闭，给水切为旁路。开启抽汽管道疏水。
12 高低旁路系统停用后，要可靠关闭减汽水系统未完全隔离前，应 视汽轮机为运行状态，继续监视凝汽器水位、汽缸各部金属温度并定时抄表。关闭本机冷 段、四抽至辅汽的电动门和手动门，关闭凝汽器补水门，关闭至暖通减温水门，以防凝汽 器满水。
16 汽轮机滑停缸温不得低于 400℃ , 缸温 350℃以上禁止投汽缸快冷。汽轮机投快 冷前，高中压缸应充分疏水，空气加热器出口温度指示不准时严禁投入快冷系统。在快冷 过程中，要严格执行快冷规程，控制快冷速度。主机润滑油系统，盘车装置，低压缸喷水 装置，循环水系统，凝结水系统应保持正常运行，任一系统故障退出运行时，应立即停止
14 停机后，真空未到零之前不允许停止轴封供汽，严防冷气进入。转子惰走期间， 严禁破坏真空，并注意分析、记录转子惰走时间。严禁无盘车状态下送轴封汽。凝汽器真 空到零以前，应关闭所有至凝汽器的疏水门后，方可打开真空破坏门。
防止汽轮机组大轴弯曲事故措施
防止汽轮机组大轴弯曲事故措施1、应具备和熟悉掌握的资料：（1）运行人员应掌握机组安装后或大修后大轴原始晃动值。
（2）机组正常启动过程中的实测轴系临界转速值。
（3）正常情况下盘车电流和电流摆动值，以及相应的油温和顶轴油压。
（4）正常停机过程的惰走曲线，以及相应的真空破坏门和顶轴油泵的开启时间。
紧急破坏真空停机过程的惰走曲线。
（5）应具有机组在各种状态下的典型启动曲线和停机曲线，并应全部纳入运行规程。
（6）记录机组启停全过程中的主要参数和状态。
停机后定时记录汽缸金属温度、大轴弯曲、盘车电流、汽缸膨胀、胀差等重要参数，直到机组下次热态启动或汽缸金属温度低于150℃为止。
2、汽轮机启动前必须符合以下条件，否则禁止启动：（1）大轴晃动、轴向位移、胀差、低油压和振动保护等表计显示正确，并正常投入。
（2）汽轮机各部金属温度测点应齐全可靠，大轴偏心度指示准确。
大轴晃度、串轴、胀差、膨胀等表记指示正确，冲转前大轴偏心度不得大于0.075mm ，大轴晃度不得超过原始值0.02mm。
（3）高中压外缸上、下缸温差不超过50℃。
高中压内缸上、下缸温差不超过35℃。
（4）主蒸汽温度必须高于汽缸最高金属温度50℃，但不超过额定蒸汽温度。
蒸汽过热度不低于50℃。
3、机组启、停过程中：（1）机组冷、热态启动前连续盘车时间不少于4h，若盘车中断应重新计时。
（2）在机组启动过程中，要有专人监视汽轮机组的振动。
（3）机组启动过程中因振动异常停机必须回到盘车状态，应全面检查、认真分析、查明原因。
当机组已符合启动条件时，连续盘车不少于4h才能再次启动，严禁盲目启动。
（4）机组启动投轴封供汽时，应确认盘车装置运行正常，机组热态启动时先向轴封供汽，后抽真空，轴封送汽前必须充分疏水，确认管道无水后才可向轴封送汽。
停机后，凝汽器真空到零，方可先停轴加风机后停轴封供汽，就地关闭轴加减温水手动门。
轴封供汽必须具有14℃以上的过热度，低压轴封供汽温度控制在121～177℃之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日防止汽轮机大轴弯曲和轴瓦烧损事故简易版防止汽轮机大轴弯曲和轴瓦烧损事故简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
为了防止汽轮机转子弯曲和轴瓦烧损事故的发生，应认真贯彻《防止20万千瓦机组大轴弯曲事故的技术措施》〔（85）电生火字87号、基火字64号〕、《中国国电集团公司重大事故预防措施》中“防止汽轮机大轴弯曲、轴瓦烧损事故”部分，根据我厂实际作以下重点要求:1 防止汽轮机大轴弯曲1.1 应具备和熟悉掌握的资料。
1.1.1 转子安装原始弯曲的最大晃动值(双振幅)，最大弯曲点的轴向位置及在圆周方向的位置。
1.1.2 大轴弯曲表测点安装位置转子的原始晃动值 (双振幅)，最高点在圆周方向的位置。
1.1.3 机组正常起动过程中的波德图和实测轴系临界转速。
1.1.4 正常情况下盘车电流和电流摆动值，以及相应的油温和顶轴油压。
1.1.5 正常停机过程的惰走曲线，以及相应的真空和顶轴油泵的开启时间。
紧急破坏真空停机过程的惰走曲线。
1.1.6 停机后，机组正常状态下的汽缸主要金属温度的下降曲线。
1.1.7 通流部分的轴向间隙和径向间隙。
1.1.8 应具有机组在各种状态下的典型起动曲线和停机曲线，并应全部纳入运行规程。
1.1.9 记录机组起停全过程中的主要参数和状态。
停机后定时记录汽缸金属温度、偏心、盘车电流、汽缸膨胀、胀差等重要参数，直到机组下次热态起动为止。
1.1.10 系统进行改造、运行规程中尚未作具体规定的重要运行操作或试验，必须预先制定安全技术措施，经上级主管部门批准后再执行。
1.2 汽轮机起动前必须符合以下条件，否则禁止起动。
1.2.1大轴晃动、串轴、胀差、低油压和振动保护等表计显示正确，并正常投入。
1.2.2 大轴晃动值不应超过制造厂的规定值，或原始值的土0.02mm。
1.2.3 高压外缸上、下缸温差不超过50℃，高压内缸上、下缸温差不超过35℃。
1.2.4 主蒸汽温度必须高于汽缸最高金属温度 50℃，但不超过额定蒸汽温度。
蒸汽过热度不低于 50℃。
1.3 机组起、停过程操作措施。
1.3.1 机组起动前连续盘车时间应执行制造厂的有关规定，至少不得少于2～4h，热态起动不少于4h。
若盘车中断应重新计时。
1.3.2 机组起动过程中因振动异常停机必须回到盘车状态，应全面检查、认真分析、查明原因。
当机组已符合起动条件时，连续盘车不少于4h才能再次起动，严禁盲目起动。
1.3.3 停机后立即投入盘车。
当盘车电流较正常值大、摆动或有异音时，应查明原因及时处理。
当汽封摩擦严重时，将转子高点置于最高位置，关闭汽缸疏水，保持上下缸温差，监视转子弯曲度，当确认转子弯曲度正常后，再手动盘车180°。
当盘车盘不动时，严禁用吊车强行盘车。
1.3.4 停机后因盘车故障暂时停止盘车时，应监视转子弯曲度的变化，当弯曲度较大时，应按规定采用间断手动盘车 180°，待盘车正常后及时投入连续盘车。
1.3.5 机组热态起动前应检查停机记录，并与正常停机曲线进行比较，若有异常应认真分析，查明原因，采取措施及时处理。
1.3.6 机组热态起动投轴封供汽时，应确认盘车装置运行正常，先向轴封供汽，后抽真空。
停机后，凝汽器真空到零，方可停止轴封供汽。
投运轴封时应控制轴封供汽温度与金属温度相匹配。
1.3.7 疏水系统投入时，严格控制疏水系统各容器水位，注意保持凝汽器水位低于疏水联箱标高。
供汽管道应充分暖管、疏水，严防水或冷汽进入汽轮机。
1.3.8 停机后应认真监视凝汽器、高压加热器水位和除氧器水位，防止汽轮机进水。
1.3.9汽轮机冲转至600rpm，必须对机组进行摩擦检查，发现问题禁止升速。
1.3.10 起动或低负荷运行时，不得投入再热蒸汽减温器喷水。
在锅炉熄火或机组甩负荷时，应及时切断减温水。
1.3.11 汽轮机在热状态下，若主、再蒸汽系统截止门不严密，则锅炉不得进行打水压试验。
1.4 发生下列情况之一，应立即打闸停机。
1.4.1 机组起动过程中，在中速暖机之前，轴承振动超过30μm。
1.4.2 机组起动过程中，通过临界转速时，轴承振动超过l00μm或相对轴振动值超过260μm，应立即打闸停机，严禁强行通过临界转速或降速暖机。
1.4.3 机组运行中要求轴承振动不超过30μm或相对轴振动不超过80μm，超过时应设法消除，当相对轴振动大于260μm应立即打闸停机;当轴承振动变化±15μm或相对轴振动变化±50μm，应查明原因设法消除，当轴承振动突然增加50μm，应立即打闸停机。
1.4.4 高压外缸上、下缸温差超过50℃，高压内缸上、下缸温差超过35℃。
1.4.5 机组正常运行时主、再热蒸汽温度在 l0min内突然下降50℃。
1.4.6 机组差胀超过允许值。
1.5 应采用良好的保温材料(不宜使用石棉制品)和施工工艺，保证机组正常停机后的上下缸温差不超过 35℃，最大不超过50℃。
1.6 疏水系统应保证疏水畅通。
疏水联箱的标高应高于凝汽器热水井最高点标高。
高、低压疏水联箱应分开，疏水管应按压力顺序接入联箱，并向低压侧倾斜 45°。
疏水联箱或扩容器应保证在各疏水门全开的情况下，其内部压力仍低于各疏水管内的最低压力。
冷段再热蒸汽管的最低点应设有疏水点。
防腐蚀汽管直径应不小于Ф76mm。
1.7 减温水管路阀门应能关闭严密，自动装置可靠，并应设有截止门。
1.8 门杆漏汽至除氧器管路，应设置逆止门和截止门。
1.9 高压加热器应装设紧急疏水阀，可远方操作和根据疏水水位自动开启。
1.10 高、低压轴封应分别供汽。
特别注意高压轴封段，其供汽管路应有良好的疏水措施。
1.11 机组监测仪表必须完好、准确，并定期进行校验。
尤其是大轴偏心、振动和汽缸金属温度测量表计，应按热工监督条例进行统计考核。
1.12 凝汽器应有高水位报警并在停机后仍能正常投入。
除氧器应有水位报警和高水位自动放水装置。
1.13 严格执行运行、检修操作规程，严防汽轮机进水、进冷汽。
2 防止汽轮机轴瓦损坏2.1汽轮机的辅助油泵及其自起动装置，应按运行规程要求定期进行试验，保证处于良好的备用状态。
机组起动前辅助油泵必须处于良好的备用状态且能正常联动。
机组正常启动和停机前，都必须按要求对辅助设备进行起、停和联锁试验（EH油泵、BOP、SOB、EOP、顶轴油泵、盘车电机等），其中一项不合格禁止启动或停运汽轮机。
EH油泵、BOP、SOB、EOP不能同时有检修工作。
机组启动过程中，如果EH油泵故障或BOP、SOB、EOP油泵故障，应停止机组启动。
机组全速后停BOP、SOB、顶轴油泵油泵前，必需检查确认各有关油压在正常范围内，主油泵已工作正常。
机组启动升速、停机降速和事故处理过程中，如果EH油泵、BOP、EOP油泵同时故障，应破坏真空，紧急停机，启动顶轴油泵。
2.2 油系统进行切换操作(如冷油器、滤网等)时，应在指定人员的监护下按操作票顺序缓慢进行操作，操作中严密监视润滑油压的变化，严防切换操作过程中断油。
操作完毕应将冷油器和滤网的进出油门上锁。
2.3 机组起动、停机和运行中要严密监视推力瓦、轴瓦钨金金温度和回油温度。
汽轮机轴承温度达107℃、汽轮机推力轴承温度或发电机、励磁机轴承温度达99℃、轴承回油温度达77℃时，应降低机组负荷直至温度正常，并查明原因及时处理。
汽轮机轴承温度达112℃、汽轮机推力轴承温度或发电机、励磁机轴承温度达107℃，轴承回油温度达82℃时，按紧急事故停机处理。
密切注意润滑油压的变化，当油压低于规定值时，应启动备用油泵。
2.4 在机组起、停过程中应按运行规程规定的转速停、启顶轴油泵，检查各轴承顶轴油压正常。
机组运行中，各顶轴油泵应处良好备用状态。
2.5 在运行中发生了可能引起轴瓦损坏(如水冲击、瞬时断油等)的异常情况下，应在确认轴瓦未损坏之后，方可重新起动。
2.6油位计、油压表、油温表及相关的信号装置，必须按规程要求装设齐全、指示正确，并定期进行校验。
机组起动或正常运行时，油箱油位应在运行规程规定的范围内。
主油箱油位计每天活动一次，检查油位计无卡涩，油位报警正常。
正常运行中发现油压或油箱油位异常下降时，应尽快查明原因，启动备用油泵维持油压，将油箱油位补至正常，并联系检修处理。
若油压或油位维持不住时应停机处理。
加强油系统的检查，发现跑油、漏油应及时进行处理，冷油器滤网前后压差大时及时联系检修清理。
主机及小机油箱的事故放油门、放水门应关闭严密，并挂“严禁操作”警示牌。
机组油净化装置故障报警信号应试验正常；装置投运期间应经常巡视，发现装置故障跑油，应立即隔离并注意主油箱油位，降低时立即补油至正常油位；主油箱及小机油箱滤油与油净化装置的投运不得同时进行（主油箱与小机油箱同油净化装置连续滤油不得同时进行），滤油前应将油净化装置可靠隔离。
2.7油系统油质应按规程要求定期进行化验，油质劣化及时处理。
在油质及清洁度超标的情况下，严禁机组起动。
主油箱及小机油箱补油时，必须保证油质合格。
净油箱内应存有一定量合格的透平油，主油箱输油泵应达到良好备用状态，以保证主油箱及小机油箱能及时补油。
2.8 应避免机组在振动不合格的情况下运行。
2.9机组运行中，禁止用降低油压的方法控制轴瓦漏油缺陷。
2.10辅助油泵出口油压应低于主油泵出口油压，在汽轮机达到额定转速以前，主油泵应能自动投入运行。
一般要求转速达到2800r/min 以后主油泵开始投入工作。
机组定速后，停用辅助油泵时，应密切监视主油泵出口和润滑油压的变化情况。
发现油压变化异常时，应立即恢复辅助油泵运行，并查明原因后采取措施。
2.11油压保护、联锁电源必须可靠，正常投入，不得随意解除。
润滑油压低时应能正确、可靠的联动交流、直流润滑油泵。
为确保防止在油泵联动过程中瞬间断油的可能，要求当润滑油压降至0.08MPa时报警，降至0.078MPa时联动交流润滑油泵，降至0.068MPa 时联动直流润滑油泵，降至0.048Mpa时汽机脱扣，降至0.034MPa时盘车脱扣。
2.12直流润滑油泵的直流电源系统应有足够的容量，应取消各级熔断器，以防止故障时熔断器熔断使直流润滑油泵失去电源。
