砌筑检查井、雨水井
雨水检查井施工方法
雨水检查井施工方法雨水检查井施工方法一、砖砌雨水检查井1.砌体原材料应符合要求,砂浆按设计配合比配制。
2.基础砼必须经验收合格,达到规定强度,方可进行铺浆砌筑。
在砌筑前要测放出墙基线,撂底摆缝,确定砌筑方法。
砌体用水浸透,不得有干心现象。
3.砌体上下错缝,内外搭接,根据尺寸,皮数尽量采用一顺一丁梅花形砌筑,但最上和最下一皮均用丁砖砌筑。
砌砖时,砂浆满铺满挤,灰缝不得有竖向通缝,水平灰缝厚度和竖向灰缝宽度一般为10mm,但不小于8mm,也不大于12mm;转角及交接处与墙体同时砌筑,临时间断处砌成斜槎,接槎时将表面清理干净,浇水润湿,填实砂浆,保持灰缝平整。
4.接入的支管随砌随安,管口伸入井内3cm。
预留管宜用低标号砂浆砌砖封口抹平。
井室内的踏步,在砌砖时用砂浆埋固,不得事后凿洞补装,砂浆未凝固前不得踩踏。
5.井室砌完后,及时安装井盖。
安装时,砖面用水冲刷干净,并铺砂浆按设计高程找平。
在道路上的井盖与路面平齐。
6.勾缝前,检查砌体灰缝的深度符合要求,如有瞎缝凿开,并将墙面上粘接的砂浆、泥土及杂物等清除干净后,洒水湿润墙面。
勾缝砂浆塞入灰缝中,压实拉平,深浅一致,横竖缝交接处平整。
勾完一段后及时将墙面清扫干净,灰缝不得有搭茬、毛刺、舌头灰等现象。
7.抹面前,将墙面上粘接的砂浆、泥土及杂物等清除干净,洒水湿润墙面。
抹面终凝后,做好养护工作,保持表面湿润。
8.暂时不接支线的预留管口,应砌死,并用水泥砂浆抹严。
二、混凝土雨水检查井1.工艺流程:井基础垫层混凝土→ 井室模板支搭→ 井室钢筋绑扎安装→ 井室混凝土浇注→ 井室模板拆除→ 井室现浇混凝土养护。
2.检查井垫层混凝土经验收合格后,方可进行井室模板支撑。
3.井室模板支搭:1)在底板侧模安装前,必须在清洗后的素混凝土垫层面上,格局井壁边线样桩,正确划出模板内侧未知的墨线,再根据混凝土浇注高度立模,并支撑固定。
2)井部直墙侧模,不采取螺栓固定时,其两侧模板间应加支撑杆,且在浇注时,应在混凝土面接近撑杆时,随将撑杆拆除。

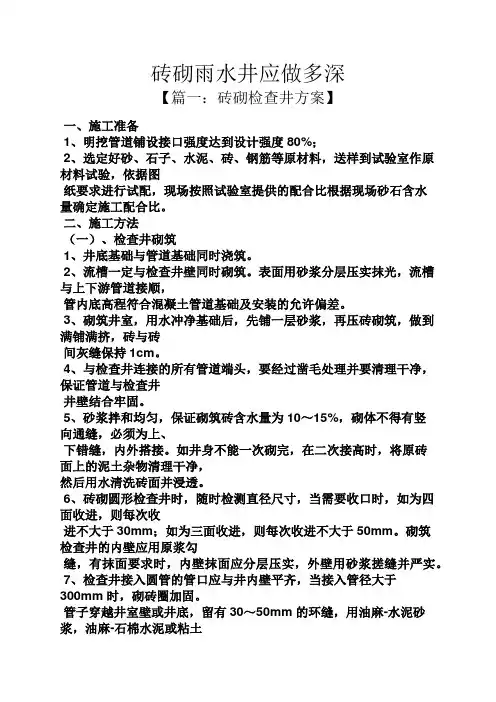

砖砌雨水井应做多深
砖砌雨水井应做多深【篇一:砖砌检查井方案】一、施工准备1、明挖管道铺设接口强度达到设计强度80%;2、选定好砂、石子、水泥、砖、钢筋等原材料,送样到试验室作原材料试验,依据图纸要求进行试配,现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。
二、施工方法(一)、检查井砌筑1、井底基础与管道基础同时浇筑。
2、流槽一定与检查井壁同时砌筑。
表面用砂浆分层压实抹光,流槽与上下游管道接顺,管内底高程符合混凝土管道基础及安装的允许偏差。
3、砌筑井室,用水冲净基础后,先铺一层砂浆,再压砖砌筑,做到满铺满挤,砖与砖间灰缝保持1cm。
4、与检查井连接的所有管道端头,要经过凿毛处理并要清理干净,保证管道与检查井井壁结合牢固。
5、砂浆拌和均匀,保证砌筑砖含水量为10~15%,砌体不得有竖向通缝,必须为上、下错缝,内外搭接。
如井身不能一次砌完,在二次接高时,将原砖面上的泥土杂物清理干净,然后用水清洗砖面并浸透。
6、砖砌圆形检查井时,随时检测直径尺寸,当需要收口时,如为四面收进,则每次收进不大于30mm;如为三面收进,则每次收进不大于50mm。
砌筑检查井的内壁应用原浆勾缝,有抹面要求时,内壁抹面应分层压实,外壁用砂浆搓缝并严实。
7、检查井接入圆管的管口应与井内壁平齐,当接入管径大于300mm 时,砌砖圈加固。
管子穿越井室壁或井底,留有30~50mm 的环缝,用油麻-水泥砂浆,油麻-石棉水泥或粘土填塞并捣实。
8、砌筑井内踏步时,随砌随安,位置正确。
踏步安装后,在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
混凝土井壁的踏步在预制或现浇时安装。
道路技术交底_检查井砌筑内容介绍施工方法及要求:1.检查井按标准图砌筑,所用材料均须满足监理及规范要求,砂浆采用1∶3水泥砂浆,砌筑前须将砖洒水浸湿。
测量人员在基础混凝土上放出井位大样。
2.预留支管须随砌筑随安装,管口深入检查井3cm,预留支管的管径、方向、高程须符合设计要求,管与井壁衔接处须严密不漏水,预留支管管口用低强度砂浆封口抹平,用截断的短管作为预留支管时其断管破茬不得朝向井内。

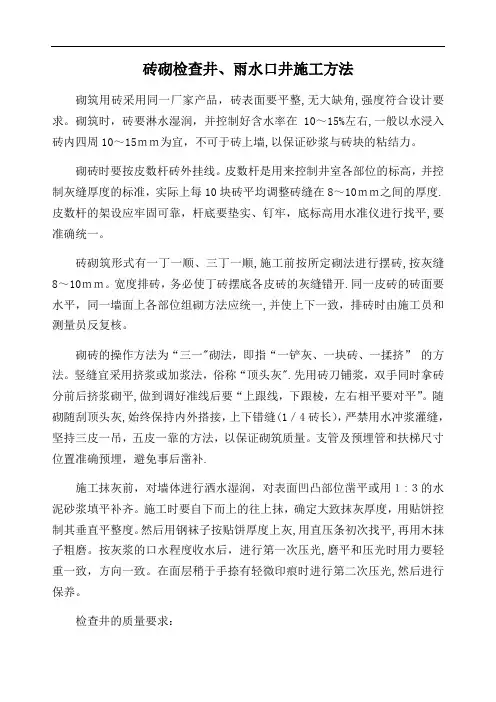

砖砌检查井、雨水口井施工方法
砖砌检查井、雨水口井施工方法砌筑用砖采用同一厂家产品,砖表面要平整,无大缺角,强度符合设计要求。
砌筑时,砖要淋水湿润,并控制好含水率在10~15%左右,一般以水浸入砖内四周10~15mm为宜,不可于砖上墙,以保证砂浆与砖块的粘结力。
砌砖时要按皮数杆砖外挂线。
皮数杆是用来控制井室各部位的标高,并控制灰缝厚度的标准,实际上每10块砖平均调整砖缝在8~10mm之间的厚度.皮数杆的架设应牢固可靠,杆底要垫实、钉牢,底标高用水准仪进行找平,要准确统一。
砖砌筑形式有一丁一顺、三丁一顺,施工前按所定砌法进行摆砖,按灰缝8~10mm。
宽度排砖,务必使丁砖摆底各皮砖的灰缝错开.同一皮砖的砖面要水平,同一墙面上各部位组砌方法应统一,并使上下一致,排砖时由施工员和测量员反复核。
砌砖的操作方法为“三一"砌法,即指“一铲灰、一块砖、一揉挤”的方法。
竖缝宜采用挤浆或加浆法,俗称“顶头灰".先用砖刀铺浆,双手同时拿砖分前后挤浆砌平,做到调好准线后要“上跟线,下跟棱,左右相平要对平”。
随砌随刮顶头灰,始终保持内外搭接,上下错缝(1/4砖长),严禁用水冲浆灌缝,坚持三皮一吊,五皮一靠的方法,以保证砌筑质量。
支管及预埋管和扶梯尺寸位置准确预埋,避免事后凿补.施工抹灰前,对墙体进行洒水湿润,对表面凹凸部位凿平或用1:3的水泥砂浆填平补齐。
施工时要自下而上的往上抹,确定大致抹灰厚度,用贴饼控制其垂直平整度。
然后用钢袜子按贴饼厚度上灰,用直压条初次找平,再用木抹子粗磨。
按灰浆的口水程度收水后,进行第一次压光,磨平和压光时用力要轻重一致,方向一致。
在面层稍于手捺有轻微印痕时进行第二次压光,然后进行保养。
检查井的质量要求:a、井壁必须互相垂直,没有通缝,必须保证灰浆饱满,灰缝平整,抹面压光,不得有空鼓裂缝等现象.b、井内流槽应平顺,踏步应安装牢固,位置准确,不得有建筑垃圾等杂物。
c、井框、井盖必须完整无损,安装平稳,位置正确.d、检查井允许偏差:1)井身尺寸:长、宽:±20mm 直径:±20mm2)井盖高程:非路面±20mm 路面:与道路的规定一致3)井底高程:(D<1000mm)±10mm(D≥1000mm)±15mm。
砖砌雨水井检查井的做法
砖砌雨水井检查井的做法【范本一】正文:砖砌雨水井检查井的做法一、安全管理措施1.施工前,必须制定详细的施工方案,包括安全措施和应急预案;2.施工现场必须设置明显的警示标志,提醒周边人员注意安全;3.施工人员必须佩戴符合要求的个人防护装备,包括安全帽、防护鞋等;4.实施监督和检查,确保施工现场安全。
二、施工步骤1.清理施工区域。
将施工区域内的杂物、泥土、灰尘等清理干净,保持整洁;2.测量施工区域。
使用测量工具,测量施工现场的各项尺寸和位置,确认施工区域的准确位置;3.基础处理。
根据设计要求,对施工区域进行基础处理,包括挖掘土方、打桩、填充材料等;4.砖砌井壁。
根据设计要求,用砖砌筑井壁,确保砌筑质量和强度;5.安装井盖和检查井盖。
安装适合的井盖和检查井盖,确保井口的密封和安全;6.通水试验和鉴定。
完成砖砌雨水井后,进行通水试验和鉴定,确保井水不漏。
三、施工质量控制1.材料选用。
选择符合要求的砖、水泥等建筑材料;2.施工工艺控制。
确保施工过程中各项工艺的正确执行,如砌筑、浇注等;3.施工质量检验。
进行必要的施工质量检验,如井壁强度测试、井盖安装质量检查等;4.施工记录。
详细记录施工过程中的情况和操作,以备查验。
四、附件:无五、法律名词及注释:1. 《建筑法》:指中华人民共和国建筑行业的法律规范文件;2. 《建筑施工安全管理条例》:是为了加强建筑施工安全管理,防止和减少建设工程施工事故而制定的法律法规。
【范本二】正文:砖砌雨水井检查井的做法一、安全管理措施1.施工前,必须全面落实各项安全措施,确保施工过程中的安全;2.严格执行施工现场管控,制定科学合理的施工方案,并进行安全预评价;3.配备专业合格的作业人员,严禁无证无资质人员参与施工;4.加强现场安全宣传教育,提高施工人员的安全意识。
二、施工步骤1.施工准备。
清理施工区域的杂草、垃圾等,确保施工现场整洁;2.基坑开挖。
按照设计要求进行基坑开挖,确保基坑尺寸准确;3.基础处理。
砖砌筑雨水污水检查井
砖砌筑雨水污水检查井
砖砌筑雨水污水检查井3
本排水工程有雨水检查井、污水检查井。
无论是何类井及出水口的施工,都必须按常规操作规程施工,砌筑时砖缝砂浆饱满,流槽砌筑正确,抹面平整,踏步安装正确,井及出水口的几何尺寸符合设计规定。
检查井砌筑时按设计规定的标准图施工,挖好基础,打好垫层,砼基础强度达25%以上时方可砌筑,并先检查基础尺寸和高程,砖与砼接触面应清理干净,并在砌筑时随时掌握井径尺寸和高程,注意收进尺寸,砌墙时按位置和标高预留进出管口,进出管管口施工完毕后应严格检查标高,安装井座和井盖。
井筒内外抹灰的施工顺序按(清理基层?抹底子灰?刮糙灰?抹面层灰)。
基层清理及处理
对于基层的凹处,用1:3水泥砂浆修补。
凸处进行剔平,抹灰前要对砖砌体自上而下进行充分润湿。
砖砌体抹灰施工要求
底层砂浆抹好后第二天先将墙面湿润后即可罩面,厚度控制在5,8mm之内。
抹时先薄刮一道,使其与底灰抓牢,紧跟着抹第二遍,用靠尺刮平找平,用铁抹子压实压光。
其它,弧形砖砌体抹灰应用特别弯制的规尺,检查校正抹灰面弧度和平顺光滑度。

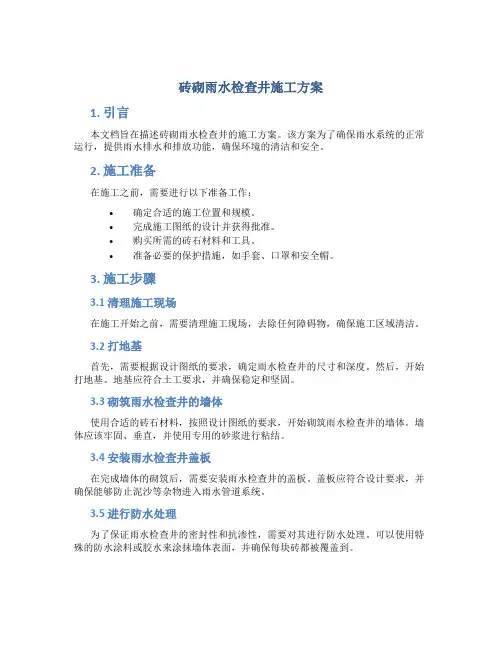

砖砌雨水检查井施工方案
砖砌雨水检查井施工方案1. 引言本文档旨在描述砖砌雨水检查井的施工方案。
该方案为了确保雨水系统的正常运行,提供雨水排水和排放功能,确保环境的清洁和安全。
2. 施工准备在施工之前,需要进行以下准备工作:•确定合适的施工位置和规模。
•完成施工图纸的设计并获得批准。
•购买所需的砖石材料和工具。
•准备必要的保护措施,如手套、口罩和安全帽。
3. 施工步骤3.1 清理施工现场在施工开始之前,需要清理施工现场,去除任何障碍物,确保施工区域清洁。
3.2 打地基首先,需要根据设计图纸的要求,确定雨水检查井的尺寸和深度。
然后,开始打地基。
地基应符合土工要求,并确保稳定和坚固。
3.3 砌筑雨水检查井的墙体使用合适的砖石材料,按照设计图纸的要求,开始砌筑雨水检查井的墙体。
墙体应该牢固、垂直,并使用专用的砂浆进行粘结。
3.4 安装雨水检查井盖板在完成墙体的砌筑后,需要安装雨水检查井的盖板。
盖板应符合设计要求,并确保能够防止泥沙等杂物进入雨水管道系统。
3.5 进行防水处理为了保证雨水检查井的密封性和抗渗性,需要对其进行防水处理。
可以使用特殊的防水涂料或胶水来涂抹墙体表面,并确保每块砖都被覆盖到。
3.6 进行质量检验在施工结束之前,需要对雨水检查井进行质量检验。
检查井的尺寸、墙体的垂直度和稳定性,以及盖板的安装是否符合设计要求。
如果发现任何问题,应及时进行修复。
4. 施工安全注意事项在施工过程中,需要注意以下安全事项:•穿戴适当的个人防护装备,如手套、口罩和安全帽。
•确保施工现场的安全,避免其他人员进入施工区域。
•注意使用和存放施工工具,避免造成人身伤害。
•遵守施工操作规范,确保施工过程安全可靠。
5. 施工结束在完成上述施工步骤并通过质量检验后,砖砌雨水检查井的施工就完成了。
在使用前,应确保井内无杂物,并确保盖板安装牢固。
6. 总结本文档详细描述了砖砌雨水检查井的施工方案,包括施工准备、施工步骤和施工安全注意事项。
通过遵循该方案并经过质量检验,能够确保雨水检查井的功能和质量,并达到预期的使用效果。
砌筑检查井(技术交底)
3、抹面、勾缝
砌筑检查井、井室和雨水口的内壁应用原浆勾缝,内壁抹面应分层压实,外壁用砂浆搓缝应严密。其抹面、勾缝、座浆、抹三角灰等均采用1:2水泥砂浆,抹面、勾缝用水泥砂浆的砂子应过筛。
⑸砌块应垂直砌筑,需收口砌筑时,应按设计要求的位置设置钢筋混凝土梁进行收口;圆井采用砌块逐层砌筑收口,四面收口时每层收进不应大于30mm,偏心收口时每层收进不应大于50mm。
⑹排水管管口伸入井室圆形井为30mm,保证管口与井内经相切,管顶砌砖圈加固,以减小管顶压力。砌筑圆形检查井时,随砌筑随检测检查井直径尺寸。
⑵浇筑基础砼。井底基础应与管道基础同时浇筑;
⑶按设计要求选用合格砖,将砖浇水湿润;
⑷准备砂浆,按设计要求给定的砂浆配合比上料,拌制。控制好拌制时间,使砂浆拌和均匀,做到随拌随用。
⑸准备脚手架等工具。
2、检查井砌筑要求
⑴在已安装完毕的排水管的检查井位置处,放出检查井中心位置线,按检查井半径或长宽尺寸摆出井壁砖墙位置。
抹面要求:污水检查井需要内外抹面至油面,雨水检查井井室则需要里面抹面。
抹面厚度20mm,抹面时用水泥板搓平,待水泥砂浆初凝后及时抹光、养护。
勾缝采用平缝,要求勾缝砂浆塞入灰缝中,应压实拉平深浅一致,横竖缝交接处应平整。
4、井口、井盖的安装
检查井、井室砌筑安装至规定高程后,应及时安装盖板和井圈,盖好井盖。安装时砖墙顶面应用水冲刷干净,并铺砂浆。按设计高程找平,井口安装就位后,井口四周用1:2砂浆嵌牢,井口四周围成45°三角。
5、其他未说明部分执行标准图。
砖砌雨水检查井施工方案
砖砌雨水检查井施工方案1. 引言雨水检查井是城市排水系统中重要的组成部分,用于收集、检查和修理管道系统。
砖砌雨水检查井施工方案旨在提供清晰的施工指导,确保施工质量和工期的控制。
本文档将介绍砖砌雨水检查井施工的步骤和要点。
2. 材料准备在开始施工前,需要准备以下材料:•红砖:符合国家相关标准的质量合格的红砖,用于砌筑雨水检查井的墙体;•水泥:优质的水泥,用于砌筑雨水检查井的墙体和底板;•砂浆:按照配比要求配制好的砂浆,用于砌筑雨水检查井的砖缝填充;•钢筋:用于加固雨水检查井的底板和盖板;•防水材料:用于保护雨水检查井墙体不受地下水渗透。
3. 施工步骤砖砌雨水检查井施工步骤如下:3.1 清理施工现场施工现场需要清理干净,移除杂物和堆积物,确保施工区域的平整。
3.2 定位和标线根据设计要求,在施工区域进行定位和标线,确定雨水检查井的位置和尺寸。
3.3 底板施工首先,在定位的位置挖掘合适尺寸的坑洞,然后在坑洞底部铺设一层厚度为10厘米的碎石,再根据设计要求进行钢筋的布置。
接下来,将水泥砂浆倒入坑中,用铁锹进行初步的均匀浇筑,然后使用木板进行抹平,最后完成底板的施工。
3.4 墙体砌筑在底板四周的位置用砖块搭建砖墙,墙体采用砖砌法进行施工。
根据设计要求和标线,先搭建四个角的墙体,然后再进行中间部分的砌筑。
在砌筑墙体过程中,要注意墙体的垂直度和水平度,使用水平仪和垂直仪进行检查。
3.5 砖缝填充墙体砌筑完成后,需要对砖缝进行填充。
使用事先配制好的砂浆,用砂浆刀将砂浆填充到砖缝中,确保砂浆填充均匀、牢固。
3.6 盖板安装等墙体砌筑完成并且砂浆填充干燥后,可以进行盖板安装。
首先,在墙体上方加固钢筋,然后倒入水泥砂浆,并用木板抹平,确保盖板的平整。
3.7 防水处理为了防止地下水的渗透,需要对雨水检查井进行防水处理。
使用防水材料对墙体和盖板进行覆盖,确保密封性。
4. 施工质量控制在施工过程中,要加强质量控制,确保施工质量符合设计要求。
市政排水检查井砌筑施工全流程【最新版】
市政排水检查井砌筑施工全流程一、工作前安全风险辨析及控制措施1、检查井及雨水口作业前,施工项目部根据该项目作业任务、施工条件,开展针对性安全风险评估工作,形成该任务的风险分析表。
2、施工负责人核对风险控制措施,并在班会上对全体作业人员进行安全技术交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
二、砖砌工艺流程开始--砂浆搅拌--基层处理、弹线--摆砖--砌筑--井框预埋--抹灰--井盖安装--安装三、施工方法1、砂浆搅拌(1)根据试验室提供的砂浆配合比进行试配,提出砂浆试配比例(重量比),并根据测定现场砂的含水率确定施工配合比。
水泥配料精确度控制在±2%以内;砂等配料精确度控制在±5%以内。
(2)砂浆应采用机械拌合,投料顺序应先投砂、水泥、掺合料后加水。
拌和时间自投料完毕算起,不得少于2min。
(3)砂浆应随拌随用,水泥砂浆必须分别在拌成后3h和4h内使用完毕。
2、基层处理、弹检查井直径十字中心线,(基层处理需在硬基上,并且水平。
)将砌筑部位清理干净,并根据设计井底直径砖墙厚度弹出井底墙身内边线及外边线。
3、摆砖,开始砌筑时先进行摆砖,排出灰缝宽度,内灰缝应尽量缩小,全部采用丁砖砌筑,上下层砌筑必须使各皮砖的竖缝相互错开。
检查井砌筑必须是熟练技工。
4、砌砖(1)砌筑前砌块应充分湿润。
(2)检查井内的流槽,宜与井壁同时进行砌筑。
(3)砌块应垂直砌筑,需收口砌筑时,应按设计要求的位置进行收口,四面收口时每层收进不大于3cm,偏心收口时每层收进不应大于5cm.(4)砌块砌筑时,铺浆应饱满,灰浆与砌块四周粘结紧密、不得漏浆,上下砌块应错缝砌筑。
竖缝宜采用挤浆法或加浆方法,使其砂浆饱满,竖向灰缝不得出现透明缝、瞎缝和假缝。
在砌筑检查井时应同时安装预留支管,预留支管的管径、方向、高程应符合设计要求,管与井壁衔接处应严密,预留支管管口宜采用低强度等级砂浆砌筑封口抹平。
(5)砌筑时应同时安装爬梯,按设计制作(防腐处理)及安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。
矩形直线砖砌雨水检查井
矩形直线砖砌雨水检查井【篇一:检查井及雨水口砌筑技术交底】施工技术交底记录【篇二:检查井施工方案】检查井施工方案本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。
圆形混凝土检查井采用预制装配式混凝土检查井,井室按06ms201-3规定施工;矩形混凝土检查井和阶梯式混凝土检查井采用现浇;矩形直线混凝土和阶梯式混凝土检查井检查井室按06ms201-3规定施工。
检查井位于道路下时,井盖应与道路齐平;位于绿化带时井盖应高于地面0.1m。
井盖(座)质量应达到采用标准图说明要求,并符合《给水排水管道工程施工施工及验收规范》。
雨污水检查井爬梯采用塑钢爬梯。
2、污、雨水预留支管检查井井径均为1.00m,中心位于道路红线外绿化带内距绿化带外边线1m,雨水支管管径为d600,坡度为5‰,污水支管管径为d300,坡度为5‰。
3、现浇检查井的施工工艺:浇筑井室底板砼浇筑砼拆模砌筑流水槽安装砼井盖板安装井盖板(1)基底的验收和处理:目的主要是确保基底的高程和承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑(随沟槽开挖一起进行),基坑周边采用自然放坡,坡度与管道沟槽开挖坡度相同,基坑底部的宽度要同时满足支模板和操作的需要。
清底时采用人工进行,清完基底后,对高程进行复核,同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核,承载力采用钎探技术,验收基底的承载力,承载力要大于120kpa。
若不满足规范要求,按不良地基处理法处理,直至承载力合格。
(2)井底垫层浇筑:测量人员测放出井室的准确位置,然后支垫层模板,浇筑垫层混凝土,垫层混凝土的厚度为10cm,强度等级为c10。
(3)绑扎井室主体钢筋:在相关各干支管线以及支管的高程均已确定的情况下,即可进行井室钢筋的绑扎工作,应在绑扎井身钢筋网时连同管口位置一起确定,在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎。
若各管线已完成,应直接就现状绑扎。
伸入井室的管端应平整完好。
检查井及雨水井施工工艺
检查井及雨水井施工工艺1、检查井施工检查井应与管槽开挖同时进行施工。
砼基础与管基同时浇筑砼,然后进行检查井井身施工,浇筑后,及时安装盖座、井盖、井圈。
(1)垫层混凝土:挖槽见底放线后,用10×10cm方木支模,垫层混凝土为C10,厚10cm,严格控制垫层标高在0-5mm 内。
(2)底板侧模支搭:模板采用组合式钢模板,局部配木模支搭。
支搭时,严格控制结构外缘尺寸,以井中心返数,格方,并用水准仪监测调整模板顶面高程。
(3)底板钢筋绑扎:1)钢筋绑扎前由测量人员将检查井控制线投放在垫层上,并在垫层上弹线、布筋。
对于有油渍、铁锈、泥土等的钢筋,清除干净后使用;2)钢筋交叉点应用20—22#金属丝扎牢,中间部分可隔一绑一,四周三根筋及板筋相接处钢筋要逐根绑牢,接头绑扎应在中心和两端三处扎牢。
3)绑扎底板筋的同时绑扎墙壁预留插筋,预留插筋按照井室深一次到位,并要做到位置准确且与底板筋连接牢固。
底板上、下层筋间距使用钢筋排架控制。
预留插筋必须绑扎不少于三道水平筋,内外层筋之间加绑一道排架,确保其稳定。
4)控制保护层所用垫块要提前加工,保证使用时强度符合要求,布设垫块纵横向间距不大于80cm。
(4)井壁预留台吊模要在底板钢筋绑扎后进行安装,安装时要严格控制尺寸,并与底板侧模牢固连接。
(5)底板混凝土浇筑、养护、拆模:1)砼浇筑工作需在模板、钢筋和预埋件验收合格后并清理吹仓完毕后开始进行。
2)砼使用商品混凝土,针对本工程结构要满足长期与污水接触的环境要求,要确保其耐久性。
砼拌制要采用优质低碱普通硅酸盐水泥,并使用非碱活性集料拌制,砼内含碱量要控制在3Kg/m3以内,砼要按照设计要求的各项指标提前进行试配。
3)砼采用砼输送泵车或溜槽两种方式下灰,采用插入式振捣器振捣,要做到紧插慢拨,插捣点间距≧40cm;底板顶面用木抹子压平。
井壁预留台砼浇筑时,要与底板砼浇筑有40—60min的间隔时间,以防插捣不实。
4)底板砼养护采用覆盖麻袋片和塑料布的保水法。
砖砌检查井、雨水口井施工方法
砖砌检查井、雨水口井施工方法【范本一:砖砌检查井】井的选址1.1 选择合适的位置,远离周围建筑物,保证安全。
1.2 确保选址处无地质隐患。
材料准备2.1 确保砖块、水泥、砂浆等材料的质量符合相关标准。
2.2 准备好钢筋、预制井盖等配套材料。
基础施工3.1 划定井的基础范围,并进行挖掘。
3.2 在基础底部进行压实,填充碎石作为基础。
3.3 将钢筋进行编织,并使用钢筋焊接牢固。
3.4 浇筑混凝土基础,并使用找平工具进行整平。
井体砌筑4.1 根据设计要求,按照砖块的大小进行砌筑井体。
4.2 在砖块之间填充砂浆,保证井体的稳固。
4.3 按照设计图纸要求,留出检查口和进、出水口。
内部设施安装5.1 在井底部安装检查井盖,固定稳固。
5.2 安装好进、出水管道,并进行密封处理。
5.3 在井内安装好水泵或其他相关设备。
细节处理6.1 清理井内的杂物,保证井内干净。
6.2 检查井体是否存在缝隙,及时进行修补。
6.3 进行后期的防水、防潮处理,确保井体的使用寿命。
附件:设计图纸、材料采购合同、施工协议等。
法律名词及注释:1. 《城建规划法》:指城市建设规划的法律法规。
2. 《建筑设计规范》:规定了建筑设计的基本规范和要求。
3. 《建筑工程施工质量验收规范》:对建筑施工质量进行验收的规范。
【范本二:雨水口井施工方法】井的选址1.1 选择合适的位置,应远离下水道、排水管等设施。
1.2 确保选址处无地质隐患,并考虑雨水口井的排水能力。
材料准备2.1 确保雨水口井井圈、井盖等材料的质量符合相关标准。
2.2 准备好水泥、砂浆、石子等配套材料。
基础施工3.1 划定井的基础范围,并进行挖掘。
3.2 在基础底部进行压实,填充石子或碎石作为基础。
3.3 将井圈放置在基础上,并使用水平仪进行水平校准。
3.4 浇筑混凝土基础,并使用找平工具进行整平。
井内设施安装4.1 安装雨水口井盖,确保密封性能良好。
4.2 安装好雨水口井套管,并与排水管道连接。
砖砌雨水检查井施工方案
砖砌雨水检查井施工1、砌筑前校核基准尺寸及高程,测放出井中及砌筑中线。
砖在砌筑前用水湿润,含水量为10%~15%,砂浆配合比由试验室确定。
2、基础砌筑前,基础垫层面清扫干净,洒水湿润。
3、砌筑时须挂线施工:先挂线对中点,砌筑时经常以此垂线这中点,用钢尺检查各边尺寸、距离是否符合要求。
保证方井砌筑时墙体垂直,井形方正。
4、砌筑宜采用一铲灰,一块砖,一挤揉的砌法。
砌体应分层,上下错缝,内外搭接,砌体的转角处和交接处应同时砌筑,不能同时砌筑的应留梯级差。
5、砌筑检查圆井时要注意圆度。
挂线校核内径,收口段每皮检查,看有无偏移。
井下部干管伸入处,特别是管底两侧要用砂浆碎砖捣插密实,务使不渗漏,收口高度事先算出,按每层缩入2cm,即每圈缩入4cm计算。
6、水泥砂浆必须在4小时内用完,不得使用过夜砂浆。
7、砌筑各种进水井、检查井时必须配合做好施工排水。
砌筑完成后还要待砂浆终凝后(一般3-4小时)才可停止抽水。
8、检查井的井环用1:2水泥砂浆固定。
井环面应与路面标高相同。
9、检查井的预留支管应随砌随安,预留管的直径、方向、标高应满足设计要求,管与井壁衔接处应严密。
检查井接入圆管的管口应与井内壁平齐。
检查井梯踏步安装:砌筑井内的梯踏步应随砌随安,位置准确,踏步安装后,在砌筑砂浆或砼未达到规定抗压强度前不得踩踏。
10、接入雨水检查井的管径d≥600时,井内设流槽;管直d≤600时,井底用C15砼铺平,厚度与管壁厚相同。
检查井砌筑至设计高程后,立即施工井底,安装井圈并盖好井盖,设置在车行道和铺砌路面的检查井,施工完毕后其井盖及盖座其面与路面齐平。
11、检查井周边回填:回填前检查井的粉刷及防渗已完成并符合质量要求,经监理工程师检查验收;检查井回填采用人工分层对称回填方法进行,其分层松铺厚度为25cm 左右,人工摊铺推平后用小型夯实机械夯实,直至与检查井表面平齐。
砌筑检查井、雨水井
砌筑查抄井、接线手井之五兆芳芳创作砌筑前首先将根本面洗涮洁净,定好井中、井筒直段高度和井顶面标高,砖块先淋水湿润,砌筑砂浆按配合比配制用搅拌机充分搅拌后用手推车运送至砌筑井位,泥工做到砂浆随铺随砌,接槎要正确,随时悬挂垂球和钢制圆规查抄井筒垂直度和圆周,当井筒高度超出1.2m时,井内脚手架使用木制井字架,井外抹灰脚手架采取勾当门式架或搭设单排外脚手架,砌井时按设计要求同时进行井内流槽砌筑,并按规则做好砂浆抗压试件.砌筑井壁时,实时拔出包塑爬梯,爬梯间距36cm,入砖深度要包管不露筋,避免锈蚀.1)、流槽:查抄井的流槽应在井壁砌到管顶以下时即行砌筑,且用砂浆分层压实抹光.2)、预留支管:预留管的管径、标的目的、标高控制在标准要求内.管与井壁衔接处严密不漏水,预留支管用低强度等级砂浆砌筑封口、抹平.3)、井室:砖墙砌筑到一定高度时,应采取水泥砂浆进行内外墙体抹面,抹面分两道工序完成,先刮糙后抹光,粉刷接缝位置,应予错开,不宜在内外墙的同一断面上.4)、查抄井盖座装置:查抄井盖板采取钢筋混凝土盖板,当窨井周边回填土、压实前方可进行盖座根本施工.预制钢筋混凝土盖板包管好强度,预制件在合适标准要求且切实做好养护下,装置前在根本面上抹好水泥砂浆,四周再用水泥砂浆窝牢.钢筋纤维盖座应在安顿前将凹槽内,待标高校正后,用细石砼将钢筋纤维盖座窝牢.5)、井外回填土:查抄井砌筑应在闭水试验及格后回填土,井室周边道路规模内的回填采取6%的灰土分层回填压实至道路下层,灰土层厚30cmm.6)、查抄井的施工质量尺度应合适相应的规则.(7)闭水试验:试验可利用管节两端查抄井作为闭水水头,要求水头在上游管道内顶2.0m以上,闭上试验前应先注水24小时,使管道充分浸透.加水至尺度高度,不雅察水位下降值,若在30min内水位下降在标准规则值以内,则闭水试验及格.闭水试验及格后,应实时抽干管内水,裁撤管内封堵.(8)回填按照设计要求,非道路下素土分层回填,回填压实度应满足设计要求.道路下用 6%灰土回填,密实度应满足道路设计要求,压实办法,管道下采纳电动夯实,管道两侧采纳人工夯实,管顶 40CM 采纳电动夯实.回填自下而上,分层回填,两侧对应均衡上升;剩余土方进行外运.(9)雨季施工中措施①雨天来临时,为确保工程质量,使施工顺利进行,应做到防患于未然.管道装置完毕,实时回填,避免漂管、贻误工期、避免不需要的损失.②对现场的电机设备应搭防水棚,避免遇雨漏水漏电导致损坏机械、动力,照明电路应经常查抄有无破损,避免产生漏电事故.③现场道路应疏通,并做好排水任务,需要时对临时道路要铺设炉渣防滑,现场须配备 4 寸泵 2 台,以便实时排除雨水.④对不良土质须实时采纳措施进行处理.(10)资料堆放管材及辅材集中堆放,并采纳有效的防护措施.雨水井施工计划施工程序1、施工工艺流程:施工放样→开挖坑槽→素土夯实→拌和灰土(浇筑砼)→浆砌普通粘土砖→装置雨水篦→养生施工计划1、沟槽开挖:(1)按照丈量确定开挖沟槽位置.沟槽采取人工配合小挖土机开挖,沟槽土方应随挖随运.(2)按照图纸设计确定沟槽的开挖断面.(3)使用挖掘机施工时,应保存30cm厚土层不挖人工清底.当土方挖到接近设计标高时,应在槽内打高程控制桩,以控制挖土深度,避免过浅或超挖.(4)管沟开挖进程中,应对土质情况、地下水位和原管线等情况实时了解掌握,该采纳庇护的,要实时地采纳庇护措施.(5)槽底高程的允许偏差为±20mm.(6)对开挖的管道沟槽,要实时的设置警示标记,并对其进行封锁办理,以防意外事故的产生.2、浇筑砼基座待雨水井的顺直度、稳定性、标高进行查抄,确定无误后,方可进行砼浇筑.①砼管座的模板、支设高度宜略高于砼的支设面高度,支设前应清除模板的夹渣、异块,核实模板尺寸.②浇筑砼管座时,应留砼抗压强度试块,试块应在浇筑地点制作,其试块留置应合适规则.尺度养护试块:每任务班良多于1组,每组3块,每浇筑100m3或每段长度不大于100m时,试块不该少于1组.当配合比和施工条件产生变更时,应增加留置组数.③砼的抗压强度应按现行国度尺度《混凝土强度评定尺度》进行评定.5、雨水井要求(1)雨水井的尺寸合适设计要求施工(2)井底根本应与管道根本同时浇筑.(3)雨水井接入圆管的管口应与井内壁平齐,管道穿井壁处,应严密不漏水.(4)砌筑雨水井的内、外壁抹面应分层粉抹.(5)雨水井砌筑或装置至规则高程后,应实时浇筑或装置井圈,盖好井盖.(6)雨水井技巧偏差应合适要求.三、质量平安包管措施1、施工用砂浆采取机械拌和方法按施工配合比施工.2、选用无裂缝、无风化,最小边尺寸不小于20cm的块石或最小边尺寸不小于15cm的片石做砌筑资料,除去概略水锈.3、面石采取粗加工方法,包管外露面清洁平整,腹石选用大于15cm的片石;错缝分层砌筑,砂浆密实饱满.4、平安生产标记牌齐全、美不雅、醒目,资料、成品、半成品标识准确、齐全.5、对于机械的操纵与办理,严格依照平安操纵规程进行,杜绝出现碰撞、摔落、倾覆、触电等严重平安事故.四、文明施工与环保1、施工现场设备、机具、资料按照施工总体安插,公道计划,有条不紊,井然有序,标识准确,并安插需要的横幅、彩旗、口号、简介图版及宣传栏.2、详细列出该项工程概略、里程桩号、担任人员、工期、施工单位,以便利施工和查抄.3、以醒目的标记封锁重点施工区域,并在区界挂以醒目整洁的环保口号牌和企业精神标牌.4、避免噪音和沙尘污染情况,采纳削减机械噪音、禁止大声喧哗和枯燥天气洒水作业等有效措施,包管施工情况优美.。
污、雨水检查井及雨蓖子井的砌筑
编号:
工程名称
郫县规划道路一及十九冶西侧道路工程
建设单位
郫县建设局
监理单位
成都市蓉咨监理有限公司
施工单位
四川省第四建筑工程公司
交底人签字
接受人签字
交接日期
施工部位
雨水检查井及雨蓖子井的砌筑
交底内容:
1、砌筑前一天应将砖浇水湿润,一般以水入砖四边15mm为宜。含水率为10%~15%。井墙用M7.5水泥砂浆砌筑MU10页岩砖。
+10㎜-30㎜ 井位与路边线吻合:20㎜井内尺寸:±20㎜(注:以上井的尺寸为设计尺寸,砌砖时应各边放大2mm作抹灰位置)。
6、沟槽作业应戴好安全帽。砌井壁应将脚手架搭稳当。不准在刚砌好的砖墙上行走Biblioteka 每天收工时的最后一层砖应将缝将好。
参加单位及人员
4、污雨水检查井为1000、1250的收口式,至井底砌2200mm开始由三方向上游收口,收口段高度不小于840mm,以上是700的井筒至设计高(井筒高度不小于400mm),管子上面为125mm的滚子砖。
5、雨水篦子井:长650mm,宽250mm,高1300mm,D300管子安在距井底300mm处,以下是300mm沉砂池。篦子井内壁抹面必须平整,不得起壳裂缝:井框、井蓖必须完好无损,安装应平整:井内严禁有垃圾等杂物,井周和管子周边回填必须满足路基要求:管道安装必须顺直,不得有错口,管头应与井壁齐平。允许偏差:①、井框与井壁吻合:10mm②、井口高程:
2、井壁必须互相垂直,不得有通缝,必须保证灰浆饱满(不低于85%),灰缝平整,抹面压光(分两次抹灰、抹灰厚度为20mm),不得有空鼓,裂缝等现象。
3、井内流槽应平顺(流槽高度为管道的半径),踏步应安装牢固,位置正确(均安装在上游方,左、右间距距360mm,上、下间距为300mm),不得有建筑垃圾等杂物。
施工技术交底记录(雨水检查井技术交底)
砂浆分层压实抹光,流槽应与上下游管道接顺。对接入的支管应随砌随安,管口宜伸入井内3cm。
6)、砖砌圆形检查井,应随时检测直径尺寸,当需收口时,采取三面收口,每次收进不大于50mm。
7)、管顶上砌筑砖墙时,应砌发卷加固,拱旋高125mm。
井盖与路面的高程差:±5mm
井底高程:±10mm
交底单位
接收单位
交底人
接收人
2)、砖在砌筑前应充分湿润,砂浆拌合均匀,稠度达到设计要求。
3)、砌筑时,砌体、各砖层间上下应错缝(无通缝),内外搭砌,灰缝均匀一致,水平灰缝厚筑时,砂浆应满铺满挤,挤出的砂浆应随时刮平,严禁用水冲浆灌缝,严禁用敲击的方法纠正编差。井内踏步,应随砌随安随座浆,其埋入深度不小于设计规定,踏步安装后,在砌筑砂浆未达到设计强度前,不能踩踏。
施工技术交底记录
工程名称
分部工程
排水工程
分项工程名称
检查井砌筑
交底日期
交底内容:砖砌检查井
1.井室基础:基础采用C20水泥混凝土,直径大于井室外径100mm。厚度根据检查井内径确定(Ф1000mm为150mm)。
2.井室砌筑:
1)、砌筑用砖为MU10烧结砖,砌筑砂浆为M7.5水泥砂浆,抹面砂浆为M10水泥砂浆。
8)、抹面均匀密实,厚度不小于20mm。砌筑至规定高程后,应及时或安装井圈, 盖好井盖,检查井位置正确,井圈与井墙吻合,允许偏差为±10mm.
3、质量通病的防治及处理
圆形砖砌检查井,常常出现检查井内面不够圆顺的现象,造成直径尺寸不符合要求,应在砌筑、过程中随砌随量,及时纠正。
4、检查井允许偏差:井身尺寸直径 ±10mm
雨水井砌筑整修施工方案
雨水井砌筑整修施工方案
设置水马隔离墩以及安全标示牌→对需破除路面切缝机切缝→
人工破除需破除路面→土方开挖→设置安全围挡→切割剔凿原雨水
混凝土管、一侧混凝土井壁、雨水管口、清运垃圾→雨水检查井施工→土方回填
1、设置安全标示牌,在施工位置双向车道方向前后各放置一块安全标识牌,防止发生安全事故。
2、由测量人员对改造检查井放线,在原有井的位置周边人工切割破除原路面面层。
3、土方开挖:开挖深度为44米,底部留08米宽工作面,沟槽开挖较深,为确保沟槽壁不出现塌方现象,放坡系数按坡顶有动荷载1:0.75。
4、设置安全围挡:四周距坑边08米设置1.2米高安全钢管护栏,设置一个下坑底施工安全钢管梯:四周距坑边2米设置安全围挡,围挡上下边贴反光安全警示条,设置一个施工安全入口(后附施工平面图);
5、人工切割剔凿原雨水混凝土管、一侧混凝土井壁、雨水管口、清运垃圾、清除坑槽底面的浮土并整平、清至检查井垫层底标高位置、修整原检查井底板、井壁钢筋;
6、雨水检查井施工:在开挖完检查井土方后即确定盖板尺寸、预制盖板,放线支垫层模板、浇筑垫层混凝土,绑扎钢筋与原检查井底板、井壁钢筋搭接,支设检查井模板、浇筑混凝土,放置盖板、井筒;
7、土方回填:检查井施工完毕并经检验合格后,应及时按图纸要求回填。
根据一层的虚铺厚度的用量将回填材料运至槽内,且不得在影响压实的范围内堆料。
(1)回填压实应逐层进行;
(2)分段回填压实时,相邻段的接茬应呈阶梯型,且不得漏夯;
(3)采用冲击夯等压实工具时,应夯夯相连;每层虚铺厚度不大于20cm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
砌筑检查井、接线手井
砌筑前首先将基础面洗涮干净,定好井中、井筒直段高度和井顶面标高,
砖块先淋水湿润,砌筑砂浆按配合比配制用搅拌机充分搅拌后用手推车运送至砌筑井位,泥工做到砂浆随铺随砌,接槎要正确,随时悬挂垂球和钢制圆规检查井筒垂直度和圆周,当井筒高度超过1.2m时,井内脚手架使用木制井字架,井外抹灰脚手架采用活动门式架或搭设单排外脚手架,砌井时按设计要求同时进行井内流槽砌筑,并按规定做好砂浆抗压试件。
砌筑井壁时,及时插入包塑爬梯,爬梯间距36cm,入砖深度要保证不露筋,防止锈蚀。
1)、流槽:检查井的流槽应在井壁砌到管顶以下时即行砌筑,且用砂浆分层压实抹光。
2)、预留支管:预留管的管径、方向、标高控制在规范要求内。
管与井
壁衔接处严密不漏水,预留支管用低强度等级砂浆砌筑封口、抹平。
3)、井室:砖墙砌筑到一定高度时,应采用水泥砂浆进行内外墙体抹面,抹面分两道工序完成,先刮糙后抹光,粉刷接缝位置,应予错开,不宜在内外墙的同一断面上。
4)、检查井盖座安装:检查井盖板采用钢筋混凝土盖板,当窨井周边回
填土、压实后方可进行盖座基础施工。
预制钢筋混凝土盖板保证好强度,预制件在符合规范要求且切实做好养护下,安装前在基础面上抹好水泥砂浆,四周再用水泥砂浆窝牢。
钢筋纤维盖座应在安放前将凹槽内,待标高校正后,用细石砼将钢筋纤维盖座窝牢。
5)、井外回填土:检查井砌筑应在闭水试验合格后回填土,井室周边道
路范围内的回填采用6%的灰土分层回填压实至道路基层,灰土层厚30cmm。
6)、检查井的施工质量标准应符合相应的规定。
(7)闭水试验:试验可利用管节两端检查井作为闭水水头,要求水头在
上游管道内顶2.0m以上,闭上试验前应先灌水24小时,使管道充分浸透。
加水至标准高度,观察水位下降值,若在30min内水位下降在规范规定值以内,则闭水试验合格。
闭水试验合格后,应及时抽干管内水,拆除管内封堵。
(8)回填
根据设计要求,非道路下素土分层回填,回填压实度应满足设计要求。
道路下用6%灰土回填,密实度应满足道路设计要求,压实方法,管道下采取电动夯实,管道两侧采取人工夯实,管顶 40CM 采取电动夯实。
回填自下而上,分层回填,两侧对应均衡上升;剩余土方进行外运。
(9)雨季施工中措施
①雨天来临时,为确保工程质量,使施工顺利进行,应做到防患于未然。
管道安装完毕,及时回填,防止漂管、贻误工期、避免不必要的损失。
②对现场的机电设备应搭防水棚,避免遇雨漏水漏电导致损坏机器、动力,照明电路应经常检查有无破损,防止发生漏电事故。
③现场道路应畅通,并做好排水工作,必要时对临时道路要铺设炉渣防滑,现场须配备4寸泵 2 台,以便及时排除雨水。
④对不良土质须及时采取措施进行处理。
(10)材料堆放
管材及辅材集中堆放,并采取有效的防护措施。
雨水井施工方案
施工程序
1、施工工艺流程:
施工放样→开挖坑槽→素土夯实→拌和灰土(浇筑砼)→浆砌普通粘土砖→安装雨水篦→养生
施工方案
1、沟槽开挖:
(1)根据测量确定开挖沟槽位置。
沟槽采用人工配合小挖土机开挖,沟槽土方应随挖随运。
(2)根据图纸设计确定沟槽的开挖断面。
(3)使用挖掘机施工时,应保留30cm厚土层不挖人工清底。
当土方挖到接近设计标高时,应在槽内打高程控制桩,以控制挖土深度,防止过浅或超挖。
(4)管沟开挖过程中,应对土质情况、地下水位和原管线等情况及时了解掌握,该采取保护的,要及时地采取保护措施。
(5)槽底高程的允许偏差为±20mm。
(6)对开挖的管道沟槽,要及时的设置警示标志,并对其进行封闭管理,以防意外事故的发生。
2、浇筑砼基座
待雨水井的顺直度、稳定性、标高进行检查,确定无误后,方可进行砼浇筑。
①砼管座的模板、支设高度宜略高于砼的支设面高度,支设前应清除模板的夹渣、异块,核实模板尺寸。
②浇筑砼管座时,应留砼抗压强度试块,试块应在浇筑地点制作,其试块留置应符合规定。
标准养护试块:每工作班不少于1组,每组3块,每浇筑100m3或每段长度不大于100m时,试块不应少于1组。
当配合比和施工条件发生变化时,应增加留置组数。
③砼的抗压强度应按现行国家标准《混凝土强度评定标准》进行评定。
5、雨水井要求
(1)雨水井的尺寸符合设计要求施工
(2)井底基础应与管道基础同时浇筑。
(3)雨水井接入圆管的管口应与井内壁平齐,管道穿井壁处,应严密不漏水。
(4)砌筑雨水井的内、外壁抹面应分层粉抹。
(5)雨水井砌筑或安装至规定高程后,应及时浇筑或安装井圈,盖好井盖。
(6)雨水井技术偏差应符合要求。
三、质量安全保证措施
1、施工用砂浆采用机械拌和方式按施工配合比施工。
2、选用无裂缝、无风化,最小边尺寸不小于20cm的块石或最小边尺寸不小于15cm的片石做砌筑材料,除去表面水锈。
3、面石采用粗加工方式,保证外露面清洁平整,腹石选用大于15cm的片石;错缝分层砌筑,砂浆密实饱满。
4、安全生产标志牌齐全、美观、醒目,材料、成品、半成品标识准确、齐全。
5、对于机械的操作与管理,严格按照安全操作规程进行,杜绝出现碰撞、摔落、倾覆、触电等严重安全事故。
四、文明施工与环保
1、施工现场设备、机具、材料根据施工总体布置,合理布局,有条不紊,井然有序,标识准确,并布置必要的横幅、彩旗、口号、简介图版及宣传栏。
2、详细列出该项工程概况、里程桩号、负责人员、工期、施工单位,以方便施工和检查。
3、以醒目的标志封闭重点施工区域,并在区界挂以醒目整洁的环保标语牌和企业精神标牌。
4、防止噪音和沙尘污染环境,采取减少机械噪音、禁止大声喧哗和干燥天气洒水作业等有效措施,保证施工环境优美。
