cad制图学习方法分享
如何学好CAD制图？这些快速入门的技巧，零基础也能学会
如何学好CAD制图？这些快速入门的技巧，零基础也能学会CAD制图，简单的来说就是绘制图纸，使用电脑，在制图软件上进行操作。
新手学起来确实有点小困难，不过掌握一些快速入门的技巧，即使你是零基础也能学会。
一、新手必备工具学习CAD首先要选择一款得心用手的制图工具，很多人在网上也会看到很多相关的CAD制图软件，不过新手的话还是推荐迅捷CAD 编辑器标准版。
标准版优点：1、所占电脑内存不大，在网上可以直接搜索免费下载安装；2、支持打开图纸，进行图纸的编辑工作；3、绘制图纸更加便捷，上手度快，需要画什么直接就能找到。
二、常用快捷键命令制图就和办公一样，CAD也是有很多快捷键的，但是初学者没必要全部记得滚瓜烂熟。
这里为大家列出了图表，都是常用的快捷键命令，共40个。
三、CAD绘图命令PO，*POINT（点）L，*LINE（直线）XL，*XLINE（射线）PL，*PLINE（多段线）ML，*MLINE（多线）SPL，*SPLINE（样条曲线）POL，*POLYGON（正多边形）REC，*RECTANGLE（矩形）C，*CIRCLE(圆)A，*ARC(圆弧)DO，*DONUT（圆环）EL，*ELLIPSE（椭圆）REG，*REGION（面域）MT，*MTEXT（多行文本）T，*MTEXT（多行文本）B，*BLOCK（块定义）I，*INSERT（插入块）W，*WBLOCK（定义块文件）DIV，*DIVIDE（等分）ME，*MEASURE(定距等分)H，*BHATCH（填充）四、了解图层用途1、控制图形的显示，比如建筑平面图，我可以把家具、电气、进排水、暧通等全部画在一张图的不同图层里，这样我要打印时，就可以通过控制图层的显示与否，来打某张需要的图纸。
2、控制图形的修改，可以把某个图层锁住，那么在修改图纸的时候，就不用担心动了不该动的东西了，还可以冻结、隐藏的等。
3、图层可以设定颜色、线型、线宽，这就给我们很大的方便，我们可以在不同的图层画不不同的东西，而不必一个个去设置这些特性了。
10个提高CAD绘图速度的技巧
10个提高CAD绘图速度的技巧CAD绘图是设计师和工程师日常工作中的重要一环，高效的CAD 绘图技巧能够提高工作效率，节约时间和精力。
在本文中，将介绍10个提高CAD绘图速度的技巧，帮助读者更快地完成绘图工作，提高工作效率。
技巧1：使用快捷键CAD软件常常提供大量的快捷键，通过学习和使用快捷键，可以大大提高绘图效率。
熟悉常用的绘图工具和命令的快捷键，能够让您的操作更加流畅，节约大量的操作时间。
技巧2：利用图层和图块合理的使用图层和图块可以大大简化绘图过程。
通过将绘图元素按照层次和功能进行分类管理，不仅可以使绘图更加清晰和易于编辑，还可以避免不必要的重复工作。
技巧3：使用构造线和点在绘图过程中，构造线和点可以帮助我们更准确地确定绘图元素的位置和尺寸。
通过正确应用构造线和点，可以使图纸的绘制更加精确和有效。
技巧4：使用快速选择功能CAD软件通常提供了快速选择功能，可以帮助我们快速选择需要编辑或修改的对象。
熟练掌握快速选择功能，可以大大节省我们查找和选择对象的时间。
技巧5：使用自定义工具栏和菜单CAD软件通常支持自定义工具栏和菜单，通过将常用的绘图工具和命令添加到自定义的工具栏和菜单中，可以大大简化我们的操作流程，提高工作效率。
技巧6：使用图库和模板图库和模板可以帮助我们快速创建常用的绘图元素和图纸格式。
通过预先准备好的图库和模板，我们可以迅速绘制出符合规范要求的图纸，节约大量的制图时间。
技巧7：使用快速修剪和延伸功能CAD软件通常提供了快速修剪和延伸功能，可以帮助我们迅速地修剪或延伸绘图元素。
掌握这些功能，可以大大简化我们的修图过程。
技巧8：使用复制和阵列功能复制和阵列功能是CAD绘图中常用的操作，通过正确应用这些功能，我们可以快速地复制和排列绘图元素，提高绘图效率。
技巧9：使用图形捕捉和约束功能图形捕捉和约束功能可以帮助我们更准确地绘制各种图形元素。
熟练掌握这些功能，可以大大简化我们的绘图过程，提高绘图的精度和效率。
关于CAD的学习总结（通用16篇）
关于CAD的学习总结（通用16篇）关于CAD的篇1一 .明确学习目的掌握进入和退出autocad的基本方法，熟悉用户界面,学习新建图形、绘制简单图形的操作。
掌握坐标及数据的输入方法，绘出下面所示图形，打开工具栏的方法，打开“对象捕捉”工具栏。
同时学会利用栅格绘制图形。
掌握图形文件存盘和打开的方法，设定autocad图形界限的方法，掌握绘制autocad图形的基本绘图命令熟练运用对象捕捉定点工具，精确绘制图形熟悉圆、圆弧、椭圆、椭圆弧、圆环、点等画法掌握autocad各种图形编辑命令，如复制、移动、镜像、偏移、阵列、旋转、缩放、延伸、修剪、断开、合并、对齐、圆角、倒角命令等的用法和功能了解选择图形对象的多种方法掌握设定图层的方法养成按照图层绘制不同属性对象的画图习惯。
利用图层管理图形的办法掌握在autocad图形中注写文字的方法掌握各种特殊符号的输入方法掌握标注尺寸的各种命令。
学习新建自己的标注尺寸样式，能用多种尺寸样式进行尺寸标注掌握尺寸样式的管理，能对样式不合适的尺寸进行修改，并会标注尺寸公差和形位公差。
二 .了解autocad的基本知识和基本功能 1.auto cad主要进行二维绘图与编辑：创建表格;.文字标注; 尺寸标注;参数化绘图;三维绘图与编辑;视图显示控制;各种绘图实用工具;数据库管理。
2.绘图基本设臵与操作设臵图形界限类似于手工绘图时选择绘图图纸的大小，但具有更大的灵活性。
选择“格式”|“图形界限”命令，即执行limits命令，autocad提示: 指定左下角点或 [开(on)/关(off)] <0.0000,0.0000>:(指定图形界限的左下角位臵，直接按enter 键或space键采用默认值)指定右上角点:(指定图形界限的右上角位臵). 3.设臵绘图单位格式设臵绘图的长度单位、角度单位的格式以及它们的精度。
选择“格式”|“单位”命令，即执行units命令，autocad弹出“图形单位”对话框. 4.autocad 20xx提供了强大的帮助功能，用户在绘图或开发过程中可以随时通过该功能得到相应的帮助: 绘制直线对象，如绘制线段、射线、构造线;绘制矩形和等边多边形;绘制曲线对象，如绘制圆、圆环、圆弧、椭圆及椭圆弧;设臵点的样式并绘制点对象，如绘制点、绘制定数等分点、绘制定距等分点。
精通CAD的10个技巧 从入门到高级
精通CAD的10个技巧：从入门到高级CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具之一。
它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。
无论您是初学者还是有一定经验的CAD用户，下面是10个精通CAD的技巧，帮助您从入门到高级的使用。
1. 控制视图：熟悉CAD软件中的视图控制功能是非常重要的。
学会使用缩放、平移和旋转等操作来调整和查看图纸或模型，可以提高您的工作效率。
快捷键和鼠标操作是掌握这些技巧的关键。
2. 利用层：将图形元素组织到不同的层中可以更好地管理和控制绘图。
合理设置和使用层，可以简化图纸的修改和管理过程。
确保为每个图层分配适当的颜色和线型，以便更清晰地看到图形。
3. 使用块：块是重复使用的图形元素，如标准符号、常见图标等。
将这些元素定义为块，并在需要时插入，可以大幅简化绘图过程。
了解块编辑和属性定义等相关工具，将帮助您更高效地使用块。
4. 学会使用快捷键：熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。
通过学习和记忆常用操作的快捷键，您不再需要频繁切换到菜单栏或工具栏，大大提高了工作流程的连续性。
5. 制图标准：CAD软件使用的是标准的图形符号和尺寸约定。
了解并应用所使用的制图标准，如ISO标准或ASME标准，可以确保您的绘图和设计在全球范围内都能被正确理解和使用。
6. 设备和模板：配置好适用于您所从事领域的设备和模板是一项重要任务。
根据需要设置图纸的比例、尺寸和单位，以及自定义缺省图层和图形样式等。
将您经常使用的设置保存为模板，将极大地减少创建新图纸时的时间和工作量。
7. 使用 CAD 工具组：CAD软件通常提供许多强大的设计工具和功能。
学会使用绘制线段、多边形、圆弧等基本工具，以及构建复杂曲线和曲面的高级工具，这将增强您的设计能力。
8. 尺寸和注释：尺寸和注释是绘图中必不可少的部分。
确保准确、规范和清晰地标注尺寸和注释，以便其他人能理解您的设计意图。

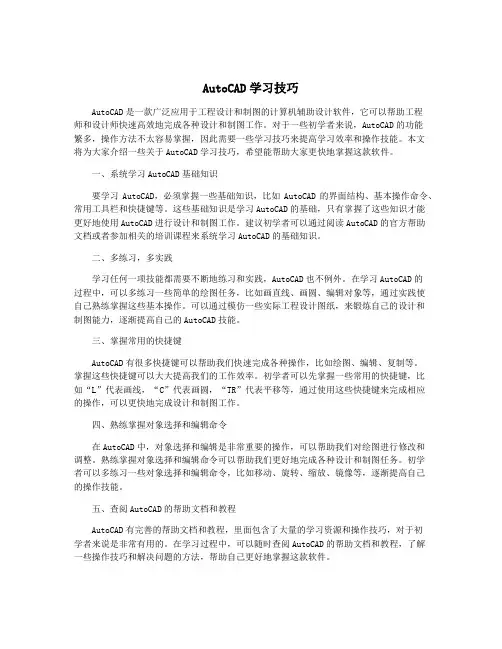

AutoCAD学习技巧
AutoCAD学习技巧AutoCAD是一款广泛应用于工程设计和制图的计算机辅助设计软件，它可以帮助工程师和设计师快速高效地完成各种设计和制图工作。
对于一些初学者来说，AutoCAD的功能繁多，操作方法不太容易掌握，因此需要一些学习技巧来提高学习效率和操作技能。
本文将为大家介绍一些关于AutoCAD学习技巧，希望能帮助大家更快地掌握这款软件。
一、系统学习AutoCAD基础知识要学习AutoCAD，必须掌握一些基础知识，比如AutoCAD的界面结构、基本操作命令、常用工具栏和快捷键等。
这些基础知识是学习AutoCAD的基础，只有掌握了这些知识才能更好地使用AutoCAD进行设计和制图工作。
建议初学者可以通过阅读AutoCAD的官方帮助文档或者参加相关的培训课程来系统学习AutoCAD的基础知识。
二、多练习，多实践学习任何一项技能都需要不断地练习和实践，AutoCAD也不例外。
在学习AutoCAD的过程中，可以多练习一些简单的绘图任务，比如画直线、画圆、编辑对象等，通过实践使自己熟练掌握这些基本操作。
可以通过模仿一些实际工程设计图纸，来锻炼自己的设计和制图能力，逐渐提高自己的AutoCAD技能。
三、掌握常用的快捷键AutoCAD有很多快捷键可以帮助我们快速完成各种操作，比如绘图、编辑、复制等。
掌握这些快捷键可以大大提高我们的工作效率。
初学者可以先掌握一些常用的快捷键，比如“L”代表画线，“C”代表画圆，“TR”代表平移等，通过使用这些快捷键来完成相应的操作，可以更快地完成设计和制图工作。
四、熟练掌握对象选择和编辑命令在AutoCAD中，对象选择和编辑是非常重要的操作，可以帮助我们对绘图进行修改和调整。
熟练掌握对象选择和编辑命令可以帮助我们更好地完成各种设计和制图任务。
初学者可以多练习一些对象选择和编辑命令，比如移动、旋转、缩放、镜像等，逐渐提高自己的操作技能。
五、查阅AutoCAD的帮助文档和教程AutoCAD有完善的帮助文档和教程，里面包含了大量的学习资源和操作技巧，对于初学者来说是非常有用的。

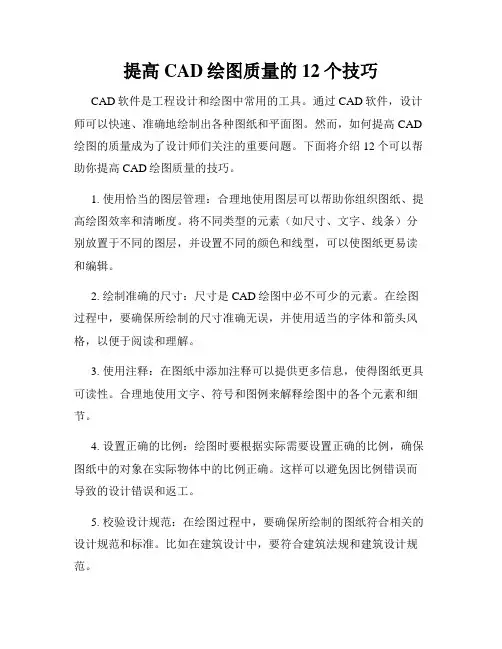

提高CAD绘图质量的12个技巧
提高CAD绘图质量的12个技巧CAD软件是工程设计和绘图中常用的工具。
通过CAD软件，设计师可以快速、准确地绘制出各种图纸和平面图。
然而，如何提高CAD 绘图的质量成为了设计师们关注的重要问题。
下面将介绍12个可以帮助你提高CAD绘图质量的技巧。
1. 使用恰当的图层管理：合理地使用图层可以帮助你组织图纸、提高绘图效率和清晰度。
将不同类型的元素（如尺寸、文字、线条）分别放置于不同的图层，并设置不同的颜色和线型，可以使图纸更易读和编辑。
2. 绘制准确的尺寸：尺寸是CAD绘图中必不可少的元素。
在绘图过程中，要确保所绘制的尺寸准确无误，并使用适当的字体和箭头风格，以便于阅读和理解。
3. 使用注释：在图纸中添加注释可以提供更多信息，使得图纸更具可读性。
合理地使用文字、符号和图例来解释绘图中的各个元素和细节。
4. 设置正确的比例：绘图时要根据实际需要设置正确的比例，确保图纸中的对象在实际物体中的比例正确。
这样可以避免因比例错误而导致的设计错误和返工。
5. 校验设计规范：在绘图过程中，要确保所绘制的图纸符合相关的设计规范和标准。
比如在建筑设计中，要符合建筑法规和建筑设计规范。
6. 使用图块库：将常用的图形或元素保存为图块，并建立一个图块库，以便于在不同的图纸中快速插入和使用它们。
这样可以提高绘图的效率和一致性。
7. 定期备份文件：CAD软件有时候会出现崩溃或文件损坏的情况。
为了保护绘图的安全，要定期备份文件，并保存多个版本，以防止数据丢失。
8. 学会使用快捷键：熟练掌握CAD软件的快捷键可以大大提高绘图的效率。
通过使用快捷键可以快速选择命令、绘制线条和编辑图形等。
9. 优化图纸布局：合理地规划和安排图纸的布局可以使得图纸更易读和编辑。
要注意留出足够的空间用于添加尺寸和注释，并合理地放置不同类型的图形。
10. 控制图纸文件大小：大型的CAD文件不仅会占用大量的存储空间，还会导致文件处理速度变慢。
因此，要尽量控制文件大小，定期清理不需要的图层和图形。
CAD绘图技巧与注意事项
CAD绘图技巧与注意事项CAD（计算机辅助设计）软件是一种广泛应用于工程设计领域的工具，它提供了许多强大的功能和工具，使得绘图和设计过程更加高效和准确。
在这篇文章中，我将分享一些CAD绘图的技巧和注意事项，以帮助初学者更好地使用该软件。
第一项技巧是学习使用快捷键。
CAD软件通常提供了大量的快捷键，可以帮助我们快速完成各种操作。
例如，按下"Ctrl + C"可以复制选中的对象，按下"Ctrl + V"可以粘贴已复制的对象。
熟练掌握这些快捷键可以大大提高绘图的效率。
第二项技巧是了解和使用图层。
图层可以用来分类和管理绘图中的不同元素。
例如，可以将墙体、家具和装饰等元素分别放在不同的图层中，方便修改和控制显示。
通过使用图层，我们可以更清晰地组织绘图，并轻松地将某些元素隐藏或显示出来。
第三项技巧是合理使用命名规范。
在绘图过程中，给对象和图层起一个有意义的名称是十分重要的。
这样做可以帮助我们更好地管理和修改绘图。
例如，对于一个窗户对象，我们可以将其命名为"W_Window"，其中"W"代表窗户。
这样，当我们需要修改窗户的属性或者快速定位它时，就可以轻松找到相应的对象。
除了以上的技巧，还有一些事项需要注意。
首先，确保使用正确的单位。
在CAD软件中，我们可以选择使用不同的单位来绘制图形，如毫米、厘米、英寸等。
在开始绘图之前，要先确认和设置正确的单位，以免在后续操作中出现误差。
其次，保持绘图的准确性。
CAD软件提供了许多工具来帮助我们绘制精确的图形，如吸附点、捕捉点和检查命令等。
在绘制图形时，要尽可能使用这些功能来确保绘图的准确性和一致性。
此外，备份文件也是很重要的一点。
在绘图过程中，我们应定期保存绘图文件，并创建备份。
这样，即使出现了意外情况，如电脑崩溃或软件故障，我们也能够恢复到之前的工作进度，避免时间和努力的损失。
最后，学会寻求帮助。
初学cad画图步骤_新手学习cad的方法
初学cad画图步骤_新手学习cad的方法用CAD画图是很多人都想学习的，但是初入门可能不知道从哪里入手，下面店铺告诉大家初学cad画图步骤，一起来学习吧。
初学cad画图步骤1.遵循一定的作图原则(1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
(2)绘图始终使用1：1比例。
为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
(3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
(4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
(5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
(6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
(7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。
2.选择合适的命令在AutoCAD具体操作过程中，尽管可有多种算式能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
下面仅列举了一个较典型的案例。
生成直线或线段①在cad制图初学入门中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。
②为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
③欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。
用PLINE生成的线段可用PEDIT命令进行编辑。
④当一次生成多条彼此平行的线段，且各线段可能使用不同的颜色和线型时，可选择MLINE命令。
自学CAD入门级学习攻略(干货)
自学CAD入门级学习攻略（干货）最近,不少盆友吐槽：“自学CAD也太太太难了吧,压根不知道从哪开始学……”别急,万事开头难,关键走稳第一步.既然知道了大家的困惑,自然是准备了“干货”来的,本篇适用对象是初学CAD的盆友,如果有CAD大神出没,记得在文末分享一些学习CAD的心得和建议哦.基本概念要理解1、CAD是由很多命令组成,命令的执行方式多种多样,基本上有两种,一种是先输入命令（或选择命令按钮）再执行操作,另外一种是先选择,然后在执行命令.有许多命令这两种操作都是可以的.例：删除一个物体的时候可以先选择删除命令,然后再选择物体,也可以先把物体选中再选择删除命令,两种操作的结果都是一样的.（键盘输入E空格选择物体空格或者选择物体输入E空格,结果都是一样的）2、透明命令.大部分命令执行的过程是单一的,也就是说在执行的过程中只能执行完,或者中途取消.但也有些命令是在一个命令的执行过程中可以执行另外一个命令,也就是说A 命令执行的过程中可以执行B命令,B命令执行完后,继续执行A命令,直至结束.这样的命令叫“透明命令”3、选择物体的方式.有两种一种是从左上到右下选择,一种是从右下到左上选择,两种方式的选择结果是不同的,第一种：左上到右下；只能选择到被拉出来的框完全包围的物体；第二种：右下到左上；凡是和虚框相交的所有物体（包括包围了的物体）.4、相对坐标：相对于当前点（或者你制定的点）的位置,这个非常重要！！！比如你要画一条1000mm的线,选择命令,然后从屏幕上任意取一点,然后给一个方向（移动鼠标到你想的方向,如果是水平或者竖直的线,可按F8打开正交）输入1000回车（或者空格）就得到了一条1000mm的线,这是最简单的相对坐标.比如你想画一个1000X1000的正方形,那你就需要先选择命令,然后在屏幕上任意取一点,然后输入“@1000,1000”然后回车（或空格）就得到了一个正方形.“@”就代表了相对坐标.再有,假如你想画一条1000mm长和水平方向夹角37度的线,那么你就选择线命令,然后再屏幕上任意取一点,然后输入“@1000<37”回车.OK了.这两种方式必须要记住,必须的！5、键盘操作：a、在任何时候都可以直接在键盘上输入命令,并执行不需要在某个地方点一下再输入命令.b、命令可以输入全名,也可以输入简写.c、空格和回车的作用一样,是执行命令,也就说你输入完命令按空格或者回车就可以执行.d、如果向继续上一个命令,那么可以直接按空格,不必重新输入命令或者选择按钮了.6、鼠标操作：左键,就不用说了.右键：在执行命令的时候按右键表示确定,连续操作的时候按右键表示结束,整体来说有一些和空格类似,但还有右键的一些快捷.在没有命令执行的时候按鼠标右键,会有一个菜单,默认的第一个是执行上一个命令,其他的自己看.滚轮：放大和缩小双击滚轮：显示当前所有的图形,按住滚轮鼠标变成“小手”可以移动屏幕.把鼠标翻过来,让激光或者滚轮朝上,那么鼠标就不能用了.画图准备不能少1、F8打开/关闭.正交状态：打开正交状态,这时候只能画水平线或者数值线,移动或者复制物体的时候也只能水平移动或者数值移动.画直线的时候非常有用,所以要习惯用F8来切花,这非常重要.2、F3打开/关闭.自动捕捉：打开的时候,当把鼠标移动到物体上时会有各种形状的黄色的符号,不同的符号代表不同的位置,比如□代表端点△代表中点,要熟记这些标记,这非常重要.3、设置捕捉.屏幕下方有“对象捕捉”四个字,在上边按鼠标右键选择“设置”,可以看到各种符号的意义,选择你需要的,或者全部选择.点“确定”就设置好了捕捉.按左键功能和F3一样,是打开和关闭自动捕捉的状态!4、快捷按钮的显示.假如你用另外一台电脑的时候突然发现他的CAD没有快捷按钮,或者没有标注按钮,那你可以自己调出来,是这样的：在黑色区域外围的灰色区域点鼠标右键会看到ACAD菜单立面一大串,有的打√,有的没√的,说明屏幕上有,假如你没有标注的菜单,那你就找到标注在他上面点一下,标注就出来了.然后移动到你喜欢的位置就OK!5、CTRL+S保存.操作方式：按住CTRL不松开,点S键,比如用左手小指点CTRL键,用左手中指点S然后松开,要养成一个习惯,做完每一个操作都要习惯的保存一下,因为你不能保证下一刻电脑不死机,也不能保证下一刻不停电,也不能保证下一刻CAD不出现“致命错误”,假设你不保存,那么你可能半个小时或者更长时间的工作就白费了！所以,养成这个习惯很重要！当然你也可以点上边的保存按钮,但我觉得那样麻烦！养成习惯后你不会有这个操作的意识,呵呵,感觉不到！记住,这非常重要！！！6、自定义命令.首先要记住基本命令,但也要有自定义命令.定义方法：工具—自定义—编辑自定义文件—程序参数acad.pgp前边有很多都是以“；”开头的,第一个不以“；”开头的就是命令的开始,一般“3A,*3DARRAY”下边的命令是我们要编辑的部分,其他不懂的不要动.比如这个3A表示的是快捷键*号后边是命令的完整名称也就是说输入3A和输入3DARRAY作用是一样的.修改后保存,关闭CAD,重新打开CAD你自定义的命令就可以使用了.7、ESC.在任何时候按ESC键,取消正在执行的命令.基本命令要记牢！以下这15个基础的命令,每一个都是最简洁实用的,能熟练操作这些命令,你就已经做好CAD的入门了.1、线命令line快捷命令L操作方式：输入L→空格→屏幕上点第一点→点第二点→点第三点→空格完毕,当然你也可以无休止的画下去2、复制命令copy快捷命令CO（有的CAD是C）操作方式：输入CO→空格→选择物体→空格→选择基准点→选择要复制到什么地方→空格结束（CAD2004如果要连续复制,可在选择基准点之前按一个M然后再选择基准点,就可以连续复制了,CAD2004以后的版本都直接可以连续复制）.如果要复制这个物体距离1000mm,那么这样操作“CO→空格→选择物体→空格→选择基准点→输入相对坐标→空格（如果是水平或者竖直方向,那么按F8打开正交,用移动鼠标给个方向,然后输入1000然后空格）3、移动命令MOVE快捷命令M操作方式：和复制一样4、圆命令CIRCLE快捷命令C(不同的版本稍有不同也有的是CIRCR)操作方式输入C空格点一点输入直径空格或者拉鼠标,点左键确定5、偏移命令OFFSET快捷命令O操作方式：输入O空格输入偏移的距离空格（或者在屏幕上指定距离用两点的方式）选择要偏移的物体在要偏移的方向上点鼠标6、格式刷命令MATCHPROP快捷命令MA操作方式输入MA空格选择基准物体选择要刷的物体7、查看属性命令PROPERTIES快捷命令MO操作方式输入mo选择物体（可以看到该物体的属性,涂层颜色几何尺寸等）8、阵列命令：array快捷命令AR操作步骤输入AR空格出现对话框假如你向生成一个3行4列的图形,那么行里写3列里写4下边的“偏移距离和方向“里按你自己的需要填写9、延长命令：EXTEND快捷命令EX操作方式输入EX空格选择想延长到那儿,空格选择被延长的线提示：线的前边有有可能相交的线或物体小技巧：输入EX空格空格点被延长的物体可直接延长到最近的一个物体,继续点该线,可以继续延长到下个物体.10、剪切命令：TRIM快捷命令TR操作方式：同延长同样的小技巧11、删除命令：ERASE快捷命令E操作方式:输入E空格选择物体空格（或者选择物体按E 空格）12、反悔命令：U操作方式：输入U空格,只要CAD没关过,可以一直反悔到打开图纸时的状态13、炸开命令：EXPLODE快捷命令X操作方式输入X空格选择物体（或者选择物体输入X空格）提示：如果是块也许需要炸很多此才能炸开,也有的东西是炸不开的14、拉伸命令：STRETCH快捷命令S操作方式：输入S用右下左上的方式拉出一个框让左边的竖线或者上边的横线与被拉部分相交,空格选择一个基本点,输入距离或者指定下一点.15、镜像命令：MIRROR快捷命令：MI操作方式：输入MI选择要镜像的物体,选择“镜子“的第一点,选择”镜子“的第二点,空格,得到了一个以你选择的两点为对称轴的图像.怎么样？这些命令你都记住了么？接下来,就得靠自己动手熟练起来了.。
学习cad制图心得6篇
学习cad制图心得6篇学习cad制图心得1在经过一个学期的学习AUTO CAD的这段时间里，我对CAD的应用有一个较全面的了解，同时也掌握了CAD制图的一些方法与技巧，下面就个人绘图的心得谈谈。
一、画图的基本常识比方说画一个圆，你首先得知道画圆的图标在哪里，或是快捷键是什么，这是绘图前需了解的。
所以刚入门时候我就尝试逐个的试一试，了解一下绘图的基本命令。
二、掌握快捷命令、提高绘图速度在熟悉了每个图标后，对一些常用或不常用的的命令应掌握其快捷键，前期可能有点慢，但你用一段时间后，绘图的速度就会显著的提高。
三、对各种参数进行设置、提高绘图的水平与质量掌握了画图的基本方法，这还不够，因为同一幅图可能形式一样，但图层设置（后面详述）和色彩的搭配与线型的设置不同，给人的感觉与打印出来的效果是截然不同的。
所以接下来该掌握的首先是图层的设置，线型、文字及标注样式的设置，怎样设置能使图形在CAD上看起来好看，打印出来质量高，这需要反复的画，然后打印出来，不断的总结经验。
四、养成绘图的良好习惯当我掌握基本的绘图命令后，老师就常常强调应该在以后的绘图过程当中就应养成良好的习惯，这对提前绘图速度与绘图的质量非常关键、同时也利于我们的图能很好的拿来与人交流，特别是对需要一个团队协作才能完成的图显得尤为重要。
AUTIO CAD的绘图基本如同以下步骤：1、绘图前先建好图层在此就不对图层作解释了，在画图之前，首先把基本的图层设置好（包括颜色、线型、线粗的设置），如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。
2、建好图层后，设置基本的文字与标注样式文字与标注样式的设置一是方便绘图，二是便于以后修改。
标注样式也可等图画好后在标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确显示。
3、线型的挡配（包括颜色、粗细、形式）一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。
如轮廓线可设为0.35或0.4或0.45，标注可设为0.15，这样才能较好的把轮廓与标注区分开来。
cad使用技巧和方法
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
最新CAD技巧120个绝对实用完整版
最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。
2、把大的图形分解成多个小图形，可以更好地控制和操作。
3、当绘制连线的时候，尽量平稳一些以提高精度。
4、当绘制线条时，尽量使用虚线或者点线来提高精度。
5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。
6、使用“缩放”命令来改变图形的大小。
7、使用“双击收缩”命令来精确控制线条随点的移动。
8、使用CAD中的“自动三角剪”命令来加快绘图速度。
9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。
10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。
11、使用CAD中的“快速图块”命令来提高处理速度。
12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。
二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。
2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。
3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。
4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。
cad的教学方法
cad的教学方法CAD（计算机辅助设计）是一门关于使用计算机技术进行设计和绘图的学科，它在工程、建筑、制造等领域中得到广泛应用。
教学方法对于CAD学习的效果起着至关重要的作用，本文将探讨几种有效的CAD教学方法。
一、项目驱动教学法项目驱动教学法是一种基于实践的教学方法，通过让学生参与真实的CAD项目，来提高他们的学习兴趣和动力。
教师可以根据不同的学习阶段设置不同的项目任务，例如让学生完成一个建筑设计、一个机械零件的绘图等。
这种教学方法能够培养学生的实际操作能力，并将理论知识与实践紧密结合。
二、案例教学法案例教学法是通过实际案例来教授CAD知识和技能的方法。
教师可以挑选一些真实的CAD案例，引导学生分析和解决问题。
学生通过实际案例的分析和讨论，能够更好地理解CAD原理和技术，培养解决实际问题的能力。
三、多媒体教学法多媒体教学法是利用多媒体技术辅助CAD教学的方法。
教师可以使用CAD软件的演示功能，将设计和绘图过程呈现给学生。
同时，可以借助多媒体课件、视频等资源，丰富教学内容，使学生对CAD技术的学习更加直观和深入。
四、讨论和合作学习法讨论和合作学习法是通过学生之间的交流和合作来促进CAD学习的方法。
教师可以组织学生进行小组讨论、合作设计等活动，鼓励他们相互激发思维，分享经验和技巧。
通过互动和合作，学生能够更好地理解CAD知识，且能够培养团队合作和沟通能力。
五、个性化教学法个性化教学法是根据学生的不同特点和需求，设计个性化的CAD 学习计划和教学内容。
教师可以根据学生的学习进度和兴趣，进行差异化的指导和辅助。
例如，对于逻辑思维能力较强的学生，可以着重培养其分析和解决问题的能力；对于审美素质较高的学生，可以引导其进行创意设计等。
以上是几种常见的CAD教学方法，每种方法都有其特点和适用场景。
在实际教学中，教师可以根据学生的实际情况和学习目标，综合运用这些方法，提高CAD教学的效果和学生的学习积极性。
希望这些方法能够对CAD教学工作提供一些参考和帮助。
自学cad制图的操作技巧步骤
让知识带有温度。
自学cad制图的操作技巧步骤自学cad制图的操作技巧步骤1认真阅读下面的文字2多多练习，多多总结3不懂就问：问伴侣，问google，问baidu5心急：1个月也不一定学会CAD6静心：几天学会CAD戳戳有余AutoCAD只是一款绘图工具而已，我们用它的目的是用来绘图的。
任何CAD类的软件，都很容易，同样也是类似的。
无非就是用“命令”来完成我们的工作。
下面我们就为大家介绍如何迅速的把握命令和综合运用这些命令。
我们首先来看一下AutoCAD的绘图流程(同样也是我们学习的流程)：第一步设置参数---CAD的绘图环境更符合我们的工作需求其次步绘图和修改---绘制图形与修改图形第三步尺寸标注----为我们的图纸加上说明第四步打印出图----把我们的图纸呈现出来第1页/共3页千里之行，始于足下在这四步中，需要多加练习的就是其次步绘图与修改，其余的三步遵循国家标准或者一些常规的操作即可。
下面列出的是我们的学习要求，同样，当我们自认为学好一个命令以后，自我检测一下，看看是否满足自己的要求。
第一条命令的位置，执行该命令有几种方式，命令的快捷键其次条使用这个命令我们可以实现什么样的功能第三条该命令的操作步骤第四条我们用这个命令的时候可能会浮现什么样的问题?及如何解决第五条与该命令相像的命令，两者之间的区分?我们学习的时候，应当以这个标准做笔记;学完以后应当以这个标准检测自己是否学好了。
当我们全部的命令学完以后，我们就应当按照某一要求对这些命令及举行分类。
比如按照命令的用途或者使用频率等等。
这样利于我们记忆。
第一基本的二维图形这些练习题普通是为了让我们娴熟把握命令。
看见了一个图形，自己一定要自立的去完成。
然后再去参考相应的答案。
最后要总结一下，那里做的很好，那里做的不好?其次行业图纸第2页/共3页让知识带有温度。
这一类的图纸，要求很高，不容的一点差不错。
你应当具备的条件：1认识行业的国家制图标准2认识行业的制图符号3能够看得懂行业图纸4把握相关的行业学问5心要细看了“自学cad制图”的人还看了：文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
自学cad免费教程
自学cad免费教程自学CAD的免费教程CAD（计算机辅助设计）是一套用于制图和设计的软件，广泛应用于工程、建筑、制造等领域。
对于想要学习CAD的人来说，以下是一些免费的自学教程，帮助你入门成为一名合格的CAD设计师。
1. 下载并安装CAD软件首先，你需要下载并安装CAD软件。
现在有很多CAD软件可供选择，如AutoCAD、SketchUp等。
你可以在官方网站上获取免费的试用版本或学生版本。
2. 学习基本概念在开始使用CAD软件之前，你需要了解一些基本概念。
首先，了解坐标系和图层的概念。
坐标系用于确定物体在CAD图纸上的位置，图层用于管理不同元素的可见性和属性。
此外，你还需要了解基本的CAD绘图工具，如直线、圆、弧等。
3. 学习绘图和编辑技巧一旦你熟悉了基本的CAD工具，你可以开始学习绘图和编辑技巧。
练习使用不同的绘图命令和工具，比如画线、绘制多边形、创建块等。
同时，还要学会使用编辑命令和工具，比如移动、复制、旋转等。
4. 学习CAD的高级功能一旦你掌握了基本的绘图和编辑技巧，你可以开始学习CAD的高级功能。
这包括3D建模、渲染、布局设计等。
可以通过观看教学视频、阅读CAD手册等途径来学习这些高级功能。
5. 实践和练习CAD是一种实践性很强的技能，所以多进行实践和练习是非常重要的。
你可以尝试绘制不同的建筑平面图、零件图、装配图等，还可以尝试模拟实际工程项目。
这将帮助你练习CAD 技能，并提高你的技术水平。
6. 加入在线社区和论坛在学习CAD的过程中，加入在线社区和论坛是一个很好的方法。
你可以与其他CAD爱好者交流经验和学习资源，并获取一些专业的建议和指导。
也可以在这些平台上分享你的作品和经验，获得反馈和建议。
总结起来，自学CAD需要一定的耐心和实践，但通过免费的教程和资源，你可以很好地掌握CAD的基本技巧和一些高级功能。
记住，不要害怕犯错，多练习才能提高。
祝你在自学CAD的过程中取得成功！。
AutoCAD基础入门教程CAD技巧详细版.pdf
AutoCAD基础入门教程CAD技巧详细版.pdf第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。
命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。
★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。
在学习CAD中也要将命令的英文和快捷键记下来。
★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。
★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。
一般不像3D需要多个命令交叉使用。
执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。
◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。
◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。
如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。
如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。
◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。
如果想撤消前一步操作，◆输入“U”取消上一步操作。
中括号表示可选项，小括号里是命令，/表示“或”。
如何结束画线命令呢？空格，或者Enter，或者右键确认。
★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。
★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。
也可以单击鼠标右键，在弹出的菜单里选“确认”。
★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。
新手如何快速自学CAD制图
新手如何快速自学CAD制图近年来，CAD（计算机辅助设计）已经成为了制图领域一道重要的工具，不仅提高了绘图效率，也增强了设计过程中的准确性与精度。
而在学习CAD制图时，相信不少人都会有“如何快速自学CAD制图”的疑问。
那么，本文将为大家总结一下，新手如何快速自学CAD制图。
一、了解CAD的基础概念在学习任何一门新知识前，了解相关的基础概念和术语是必要的。
对于CAD的初学者，需要先了解CAD的概念、特点、应用领域，以及与CAD相关的技术和标准。
二、熟悉CAD软件界面熟悉CAD软件的界面可以帮助新手更快地找到各个功能模块。
在学习CAD制图之前，建议先学习CAD软件界面的组成和布局，包括CAD的菜单栏、工具栏、状态栏、绘图区、命令窗口等。
熟悉了CAD软件的界面，相信对制图的理解也会更深入一些。
三、学习基本图形绘制了解了CAD的基础概念和CAD软件的界面之后，第三步是学习基本图形的绘制。
基本图形包括：直线、圆、椭圆、多边形、矩形等。
这些基本图形往往是CAD制图的基石，所以对于新手来说，学习基本图形的绘制是非常重要的。
四、掌握CAD制图命令学习基本图形之后，第四步是掌握CAD制图命令。
在CAD 软件中，每个图形都有相应的命令，例如：直线用的是“line”命令，圆用的是“circle”命令等等。
新手需要熟练掌握各个命令的应用，才能更高效地完成绘图工作。
五、学习CAD制图技巧除了基本图形的绘制和CAD制图命令的掌握之外，新手还需要学习一些CAD制图技巧。
例如：如何正确地设置图层、如何对图形进行编辑，如何使用CAD的辅助功能等等。
这些技巧能够在实际制图中起到事半功倍的效果。
六、多练习、多实践最后一个关键点是多练习、多实践。
CAD制图需要不断地反复练习才能达到熟练的水平。
新手应该尽量多做一些实际的制图练习，这不仅能够帮助新手更好地运用CAD软件，也可以提高制图技能。
综上所述，想要快速自学CAD制图，新手需要了解CAD 的基础概念、熟悉CAD软件的界面，掌握基本图形的绘制和CAD制图命令，学习CAD制图技巧，以及多练习、多实践。
高级CAD绘图技巧与实例分享
高级CAD绘图技巧与实例分享在CAD软件中，使用一些高级技巧能够帮助我们更加高效地完成绘图工作。
本文将分享一些实用的CAD绘图技巧，并提供一些实例，帮助大家更好地理解和运用这些技巧。
1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。
比如，通过按下L键可以直接启用直线工具，按下C键可以启用圆弧工具等等。
掌握这些快捷键，能够快速地选择和切换工具，大大加快绘图速度。
2. 多用实体命令在绘制过程中，尽量使用CAD软件中的实体命令，而不要使用复杂的图案填充或切割工具。
实体命令能够更好地处理图形的连续性和一致性，并且在后续编辑时更加方便。
3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。
不同的元素可以放置在不同的图层上，便于后续编辑和调整。
同时，在输出时，也可以方便地对图层进行控制，按需打印或导出。
4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。
通过使用CAD库，我们可以方便地插入和调整常用的图形元素，无需重复绘制。
此外，我们也可以创建自己的CAD库，将常用的图形元素保存其中，以备日后使用。
5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。
通过开启捕捉与追踪功能，我们可以轻松地将绘图元素对齐和定位到某个确切的位置，避免出现绘图误差。
6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。
在绘图过程中，根据需要，我们可以调整不同对象的属性，使绘图更美观和易于理解。
同时，在后续编辑和调整中，也可以方便地修改对象的属性。
下面，我们将通过几个实例来展示上述CAD绘图技巧的具体应用：实例一：制作建筑平面图在CAD软件中，通过使用直线工具、面工具以及图层管理等技巧，我们可以方便地绘制建筑平面图。
通过合理设置图层和捕捉功能，我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。
实例二：绘制机械零件图对于机械设计师来说，绘制零件图是日常工作的一部分。
CAD大神总结的100个制图技巧，学会你就逆天了！
CAD大神总结的100个制图技巧，学会你就逆天了！CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。
如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。
今天小编向牛人请教了100个CAD制图技巧，偷偷的透露给各位。
1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。
操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。
2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制）CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。
操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。
3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。
6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
学习使用AutoCAD进行机械设计和CAD制图
学习使用AutoCAD进行机械设计和CAD制图第一章：AutoCAD软件介绍AutoCAD是一种常用的计算机辅助设计（CAD）软件，由美国Autodesk公司开发。
它是广泛应用于机械设计领域的一种工具，具有强大的绘图和建模功能。
AutoCAD能够帮助工程师和设计师创建精确的设计图纸，并进行各种机械部件的三维建模和装配。
同时，AutoCAD还具有其他辅助功能，如数据管理、图形分析和渲染等。
第二章：AutoCAD的基本操作学习使用AutoCAD进行机械设计和CAD制图的第一步是了解基本操作。
在绘图区上方的工具栏中，有各种绘图和编辑工具，如直线、圆形、矩形等。
通过选择合适的工具，我们可以在绘图区绘制出所需要的图形。
此外，使用命令栏中的命令，可以对绘图区中的图形进行编辑和调整。
第三章：机械设计基础知识在进行机械设计之前，我们需要具备一定的机械设计基础知识。
这包括了对机械零件的基本认识，如螺纹、轴承、齿轮等。
同时，需要了解机械设计中常用的尺寸、公差、材料等概念。
这些知识对于正确理解设计需求和进行合理设计非常重要。
第四章：CAD制图基础知识除了机械设计，学习使用AutoCAD还需要掌握CAD制图的基础知识。
这包括了常用的CAD制图标准、图纸布局、图纸比例和视图投影等内容。
了解这些知识可以帮助我们合理安排图纸的布局和设计，使得最终的图纸能够清晰、准确地表达设计意图。
第五章：三维建模与装配AutoCAD的三维建模和装配功能使得机械设计变得更加直观和精确。
我们可以通过选择三维建模工具，创建出各种复杂的立体图形。
同时，AutoCAD还提供了装配功能，可以将不同的零件组装在一起，并进行融合、旋转等操作。
这使得我们可以更加直观地观察和调整设计方案。
第六章：参数化设计与自动化AutoCAD还提供了参数化设计和自动化的功能。
参数化设计可以帮助我们通过调整参数值，快速生成不同尺寸和配置的设计方案。
自动化功能可以通过编写脚本或使用AutoLISP等编程语言，实现自动绘图、批量处理和导入导出等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad制图学习方法分享
cad制图是一款Android平台的应用学习方法，下面是小编整理的cad制图学习方法，希望能帮到你。
cad制图学习方法
重视基础：我指的是基础技术【机械制图】【计算机应用基础技术】【几何画法】
知识的分类
理论层：理论是通用的具有普遍指导性的知识，掌握扎实的理论，学习事半功倍
应用层：应用是对理论的具化，是面对实际情况的解决方案，所谓见招拆招
检索层：无论知识还是方法，总是不只一条路，选择与判断，学会优选最佳方案
模块化合与分的能力(问题的化解)
借助工具：网络，教材，帮助文档(估计这是最好的教程了)
知识的交叉化：具有应用场景的学习
偏计算机化：不管怎么说，CAD是一帮程序员编出来的，具备点计算机思维理解会更快
元素属性对象
定义·法则·结构从计算机语言的角度考虑，解决问题的角度
知识库的建立：
思维的养成
自上而下与自下而上，两种相辅相承的基本架构与流程
学习软件就像读书，也需要遵循从薄到厚再到薄的过程。
刚开始接触需要的是对软件有一个整体了解，先把学习骨架搭建出来
细节部分在熟悉了过程之后，逐步的添加进来
最后可能需要反复回顾，才能达到再次读薄的效果
初步认识：了解软件的基本工作流程，补足基础知识，认识cad术语，命令含义
动手操作：有一本cad教材，可以讲解命令的参数含义及使用方法，而你需要做的是应用，将问题分解成一个个可以实际应用的命令
系统学习
实际的工作过程当中，各种命令常常是交叉或是平行应用，并没有固定的操作结构，但是无论怎么变化，都有一个工作流程，这一阶段，是慢慢形成自己学习的过程分两个主线交叉前进，一个是命令的逐渐深刻的认识，一个是应用方法，思维习惯的逐渐提升，只有不断的总结思考才能提高自己的应用技能。
提高cad制图的画图速度方法一
如何提高画图的速度, 除了一些命令我们需要掌握之外，还要遵循一定的作图原则，为
了提高作图速度，用户最好遵循如下的作图原则：
1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2)绘图始终使用1：1比例。
为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制(BYLAYER)。
4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF文件)，以后绘制新图时，可在创建新图形向导中单击”使用模板”来打开它，并开始绘图。
提高cad制图的画图速度方法二
用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。
AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。
在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
下面仅列举了几个较典型的案例。
1)生成直线或线段
(1)在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或
线段，但唯有LINE命令使用的频率最高，也最为灵活。
(2)为保证物体三视图之间”长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY 命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
(3)欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。
用PLINE生成的线段可用PEDIT命令进行编辑。
(4)当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。
2)注释文本
(1)在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT(DTEXT)命令。
(2)当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。
3)复制图形或特性
(1)在同一图形文件中，若将图形只复制一次，则应选用COPY命令。
(2)在同一图形文件中，将某图形随意复制多次，则应选用COPY命令的MULTIPLE(重复)选项;或者，使用COPYCLIP(普通复制)或COPYBASE(指定基点后复制)命令将需要的图形复制到剪贴板，然后再使用PASTECLIP(普通粘贴)或PASTEBLOCK(以块的形式粘帖)命令粘帖到多处指定的位置。
(3)在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周(圆弧)均匀分布，则应选用ARRAY命令。
(4)在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆(弧)、圆(弧)等，则应选用OFFSET命令。
(5)在同一图形文件中，如果需要复制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLOCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。
(6)在多个图形文档之间复制图形，可采用两种办法。
其一，使用命令操作。
先在打开的源文件中使用COPYCLIP或COPYBASE命令将图形复制到剪贴板中，然后在打开的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一将图形复制到指定位置。
这与在快捷菜单中选择相应的选项是等效的。
其二，用鼠标直接拖拽被选图形。
注意：在同一图形文件中拖拽只能是移动图形，而在两个图形文档之间拖拽才是复制图形。
拖拽时，鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。
同时还要注意的是，用左键拖拽与用右键拖拽是有区别的。
用左键是直接进行拖拽，而用右键拖拽时会弹出一快捷菜单，依据菜单提供的选项选择不同方式进行复制。
(7)在多个图形文档之间复制图形特性，应选用MATCHPROP命令(需与PAINTPROP命令匹配)。
感谢您的阅读！。
