燃料集控值班员题库(技师)

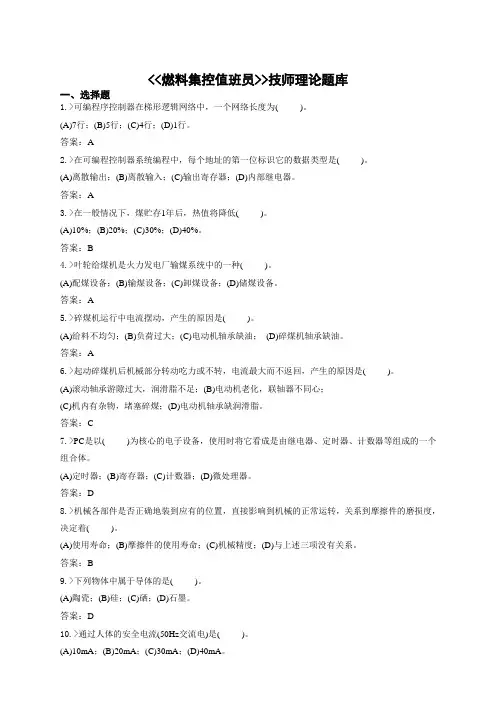

<<燃料集控值班员>>技师理论题库
一、选择题
1.>可编程序控制器在梯形逻辑网络中，一个网络长度为( )。

(A)7行；(B)5行；(C)4行；(D)1行。

答案：A
2.>在可编程控制器系统编程中，每个地址的第一位标识它的数据类型是( )。

(A)离散输出；(B)离散输入；(C)输出寄存器；(D)内部继电器。

答案：A
3.>在一般情况下，煤贮存1年后，热值将降低( )。

(A)10%；(B)20%；(C)30%；(D)40%。

答案：B
4.>叶轮给煤机是火力发电厂输煤系统中的一种( )。

(A)配煤设备；(B)输煤设备；(C)卸煤设备；(D)储煤设备。

答案：A
5.>碎煤机运行中电流摆动，产生的原因是( )。

(A)给料不均匀；(B)负荷过大；(C)电动机轴承缺油； (D)碎煤机轴承缺油。

答案：A
6.>起动碎煤机后机械部分转动吃力或不转，电流最大而不返回，产生的原因是( )。

(A)滚动轴承游隙过大，润滑脂不足；(B)电动机老化，联轴器不同心；(C)机内有杂物，堵塞碎煤；(D)电动机轴承缺润滑脂。

答案：C
7.>PC是以( )为核心的电子设备，使用时将它看成是由继电器、定时器、计数器等组成的一个组合体。

(A)定时器；(B)寄存器；(C)计数器；(D)微处理器。

答案：D
8.>机械各部件是否正确地装到应有的位置，直接影响到机械的正常运转，关系到摩擦件的磨损度，决定着( )。

(A)使用寿命；(B)摩擦件的使用寿命；(C)机械精度；(D)与上述三项没有关系。

答案：B
9.>下列物体中属于导体的是( )。

(A)陶瓷；(B)硅；(C)硒；(D)石墨。

答案：D
10.>通过人体的安全电流(50Hz交流电)是( )。

(A)10mA；(B)20mA；(C)30mA；(D)40mA。

答案：A
11.>通过人体的安全直流电为( )。

(A)20mA；(B)30mA；(C)40mA；(D)50mA。

答案：D
12.>热继电器主要用作( )保护。

(A)过载；(B)过电压；(C)短路；(D)接地。

答案：A
13.>在通常情况下，带式输送机倾斜向上运输的倾角应不大于( )。

(A)15°；(B)18°；(C)20°；(D)25°。

答案：B
14.>交流电流表或电压表指示的值是( )。

(A)平均值；(B)有效值；(C)瞬时值；(D)最大值。

答案：B
15.>PLC的含义是( )。

(A)程控出口继电器；(B)内部存贮器；(C)可编程控制器；(D)输出模块。

答案：C
16.>输煤程控系统的核心部分是( )。

(A)控制器；(B)检测部分；(C)显示与报警；(D)输入、输出部分。

答案：A
17.>在单级减速器中，大齿轮浸油深度为( )倍齿高。

(A)0.5；(B)1～2；(C)3～4；(D)其他。

答案：B
18.>机械各部件是否正确地装到应有的位置，直接影响到机械的正常运转，关系到摩擦件的磨损速度，决定着( )。

(A)使用寿命；(B)摩擦件的使用寿命；(C)机械精度；(D)转动效果。

答案：B
19.>A级电工绝缘材料的极限温度为( )。

(A)90℃；(B)105℃；(C)110℃；(D)120℃。

答案：B
20.>工作票延期手续能办理( )次，如果再延期，应重新签发工作票。

(A)1；(B)2；(C)3；(D)4。

21.>可编程序控制器在梯形逻辑网络中，一个网络长度为( )。

(A)7行；(B)5行；(C)4行；(D)1行。

答案：A
22.>在可编程控制器系统编程中，每个地址的第一位标识它的数据类型是( )。

(A)离散输出；(B)离散输入；(C)输出寄存器；(D)内部继电器。

答案：A
23.>在一般情况下，煤贮存1年后，热值将降低( )。

(A)10%；(B)20%；(C)30%；(D)40%。

答案：B
24.>叶轮给煤机是火力发电厂输煤系统中的一种( )。

(A)配煤设备；(B)输煤设备；(C)卸煤设备；(D)储煤设备。

答案：A
25.>碎煤机运行中电流摆动，产生的原因是( )。

(A)给料不均匀；(B)负荷过大；(C)电动机轴承缺油； (D)碎煤机轴承缺油。

答案：A
26.>起动碎煤机后机械部分转动吃力或不转，电流最大而不返回，产生的原因是( )。

(A)滚动轴承游隙过大，润滑脂不足；(B)电动机老化，联轴器不同心；(C)机内有杂物，堵塞碎煤；(D)电动机轴承缺润滑脂。

答案：C
27.>PC是以( )为核心的电子设备，使用时将它看成是由继电器、定时器、计数器等组成的一个组合体。

(A)定时器；(B)寄存器；(C)计数器；(D)微处理器。

答案：D
28.>机械各部件是否正确地装到应有的位置，直接影响到机械的正常运转，关系到摩擦件的磨损度，决定着( )。

(A)使用寿命；(B)摩擦件的使用寿命；(C)机械精度；(D)与上述三项没有关系。

答案：B
29.>下列物体中属于导体的是( )。

(A)陶瓷；(B)硅；(C)硒；(D)石墨。

答案：D
30.>生产区域失火，直接经济损失超过1万元以上定为( )。

(A)特大事故；(B)事故；(C)障碍；(D)异常。

答案：B
31.>汽油的自燃点在一个大气压下为( )。

(A)450℃；(B)480℃；(C)500℃；(D)550℃。

答案：B
32.>热继电器主要用作( )保护。

(A)过载；(B)过电压；(C)短路；(D)接地。

答案：A
33.>在通常情况下，带式输送机倾斜向上运输的倾角应不大于( )。

(A)15°；(B)18°；(C)20°；(D)25°。

答案：B
34.>交流电流表或电压表指示的值是( )。

(A)平均值；(B)有效值；(C)瞬时值；(D)最大值。

答案：B
35.>PLC的含义是( )。

(A)程控出口继电器；(B)内部存贮器；(C)可编程控制器；(D)输出模块。

答案：C
36.>齿轮泵吸油高度一般不大于( )。

(A)350mm；(B)400mm；(C)500mm；(D)550mm。

答案：C
37.>在单级减速器中，大齿轮浸油深度为( )倍齿高。

(A)0.5；(B)1～2；(C)3～4；(D)其他。

答案：B
38.>可编程序控制器、内部控制电路部分的作用是运算及处理输入部分得到的信息，并判断哪些功能做出( )。

(A)输出；(B)保存；(C)记忆；(D)都不是。

答案：A
39.>A级电工绝缘材料的极限温度为( )。

(A)90℃；(B)105℃；(C)110℃；(D)120℃。

答案：B
40.>工作票延期手续能办理( )次，如果再延期，应重新签发工作票。

(A)1；(B)2；(C)3；(D)4。

41.>可编程序控制器在梯形逻辑网络中，一个网络长度为( )。

(A)7行；(B)5行；(C)4行；(D)1行。

答案：A
42.>在可编程控制器系统编程中，每个地址的第一位标识它的数据类型是( )。

(A)离散输出；(B)离散输入；(C)输出寄存器；(D)内部继电器。

答案：A
43.>在一般情况下，煤贮存1年后，热值将降低( )。

(A)10%；(B)20%；(C)30%；(D)40%。

答案：B
44.>叶轮给煤机是火力发电厂输煤系统中的一种( )。

(A)配煤设备；(B)输煤设备；(C)卸煤设备；(D)储煤设备。

答案：A
45.>碎煤机运行中电流摆动，产生的原因是( )。

(A)给料不均匀；(B)负荷过大；(C)电动机轴承缺油； (D)碎煤机轴承缺油。

答案：A
46.>起动碎煤机后机械部分转动吃力或不转，电流最大而不返回，产生的原因是( )。

(A)滚动轴承游隙过大，润滑脂不足；(B)电动机老化，联轴器不同心；(C)机内有杂物，堵塞碎煤；(D)电动机轴承缺润滑脂。

答案：C
47.>PC是以( )为核心的电子设备，使用时将它看成是由继电器、定时器、计数器等组成的一个组合体。

(A)定时器；(B)寄存器；(C)计数器；(D)微处理器。

答案：D
48.>机械各部件是否正确地装到应有的位置，直接影响到机械的正常运转，关系到摩擦件的磨损度，决定着( )。

(A)使用寿命；(B)摩擦件的使用寿命；(C)机械精度；(D)与上述三项没有关系。

答案：B
49.>通过人体的安全电流(50Hz交流电)是( )。

(A)10mA；(B)20mA；(C)30mA；(D)40mA。

答案：A
50.>热继电器主要用作( )保护。

(A)过载；(B)过电压；(C)短路；(D)接地。

答案：A
51.>在通常情况下，带式输送机倾斜向上运输的倾角应不大于( )。

(A)15°；(B)18°；(C)20°；(D)25°。

答案：B
52.>交流电流表或电压表指示的值是( )。

(A)平均值；(B)有效值；(C)瞬时值；(D)最大值。

答案：B
53.>齿轮泵吸油高度一般不大于( )。

(A)350mm；(B)400mm；(C)500mm；(D)550mm。

答案：C
54.>在单级减速器中，大齿轮浸油深度为( )倍齿高。

(A)0.5；(B)1～2；(C)3～4；(D)其他。

答案：B
55.>现场设备和PLC之间的接口主要通过( )来实现。

(A)CPU；(B)存储器模块；(C)电源模块；(D)输入、输出模块。

答案：D
56.>平衡型机械密封的平衡孔应不偏斜，轴的径向晃动应不大于( )。

(A)0.08mm；(B)0.02mm；(C)0.05mm；(D)0.04mm。

答案：D
57.>PLC的等效电路可分为( )部分。

(A)2；(B)3；(C)4；(D)5。

答案：B
58.>单转子不可逆式碎煤机的生产能力是( )。

(A)500t／h；(B)600t／h；(C)700t／h；(D)800t／h。

答案：A
59.>向心推力轴承在机构中是承受( )。

(A)轴向载荷；(B)径向载荷；(C)轴向和径向载荷；(D)都不是。

答案：C
60.>A级电工绝缘材料的极限温度为( )。

(A)90℃；(B)105℃；(C)110℃；(D)120℃。

答案：B
二、判断题
1.>对设备的维护、保养不及时，将直接影响设备的寿命。

( )
答案：√
2.>叶轮给煤机启动前，检查减速机的油位是否正常，油质是否合格，结合面是否漏油。

( )
答案：√
3.>控制阀是用来控制和调节液压系统中液体的压力、速度和方向的液压元件。

( )
答案：√
4.>溢流阀是控制液体流量所用的流量控制阀中的一种。

( )
答案：×
5.>工业电视是一种模拟图像监视系统。

( )
答案：×
6.>溢流阀的用途是反向油流不能通过。

( )
答案：×
7.>对转动设备做好润滑首先应掌握摩擦、磨损的本质和规律。

( )
答案：√
8.>重车铁牛及空车铁车的液压离合器的制动力是靠油系统的油压来保证的，油压要保证在0.7MPa以上。

( )
答案：√
9.>一般液压机械工作油的油温度为35～60℃，不能超过60℃。

如超过，要停机检查，排除故障。

( )
答案：√
10.>机件摩擦面的材料、耐磨性的优劣，对机件本身的耐磨性没有直接的影响。

( )
答案：×
11.>PLC与计算机之间的通信一般是通过RS-232C接口或RS-422接口进行的。

( )
答案：√
12.>机械设备的检查与验收通用部分主要包括：齿轮皮带轮与链轮、轴承和联轴器、制动器减速机等。

( )
答案：√
13.>斗轮堆取料机的液压系统的压力等级的中压压力范围是8～16MPa。

( )
答案：×
14.>减速机大修后试运时间不少于30min，轴承无杂音，其温度在规定值内。

( )
答案：√
15.>带式输送机主要参数的计算包括、托辊阻力、滚筒阻力和最大张力。

( )
答案：×
16.>PLC与计算机通信，其信号传送是串行的，即通过传送线，一个位一个位按时间逆序传送。

( )
答案：×
17.>由于能量在转换和传递过程中，不可避免地产生损耗，因而输出功率和输入功率相比较，前者大于后者。

( )
答案：×
18.>带式输送机的胶带接头不正，运行中胶带会产生跑偏现象，整条皮带向一侧跑偏，严重部位在滚筒处。

( )
答案：√
19.>液压油缸的结构型式可分为柱塞式、齿轮式、叶片式、螺旋式四种。

( )
答案：×
20.>液压控制阀按其用途和工作特点，可分为单控阀、双控阀、多控阀三大类。

( )
答案：×
21.>对设备的维护、保养不及时，将直接影响设备的寿命。

( )
答案：√
22.>叶轮给煤机启动前，检查减速机的油位是否正常，油质是否合格，结合面是否漏油。

( )
答案：√
23.>控制阀是用来控制和调节液压系统中液体的压力、速度和方向的液压元件。

( )
答案：√
24.>溢流阀是控制液体流量所用的流量控制阀中的一种。

( )
答案：×
25.>工业电视是一种模拟图像监视系统。

( )
答案：×
26.>溢流阀的用途是反向油流不能通过。

( )
答案：×
27.>对转动设备做好润滑首先应掌握摩擦、磨损的本质和规律。

( )答案：√
28.>重车铁牛及空车铁车的液压离合器的制动力是靠油系统的油压来保证的，油压要保证在0.7MPa以上。

( )
答案：√
29.>一般液压机械工作油的油温度为35～60℃，不能超过60℃。

如超过，要停机检查，排除故障。

( )
答案：√
30.>机件摩擦面的材料、耐磨性的优劣，对机件本身的耐磨性没有直接的影响。

( )
答案：×
31.>PLC与计算机之间的通信一般是通过RS-232C接口或RS-422接口进行的。

( )
答案：√
32.>机械设备的检查与验收通用部分主要包括：齿轮皮带轮与链轮、轴承和联轴器、制动器减速机等。

( )
答案：√
33.>斗轮堆取料机的液压系统的压力等级的中压压力范围是8～16MPa。

( )
答案：×
34.>减速机大修后试运时间不少于30min，轴承无杂音，其温度在规定值内。

( )
答案：√
35.>带式输送机主要参数的计算包括、托辊阻力、滚筒阻力和最大张力。

( )
答案：×
36.>PLC与计算机通信，其信号传送是串行的，即通过传送线，一个位一个位按时间逆序传送。

( )
答案：×
37.>由于能量在转换和传递过程中，不可避免地产生损耗，因而输出功率和输入功率相比较，前者大于后者。

( )
答案：×
38.>带式输送机的胶带接头不正，运行中胶带会产生跑偏现象，整条皮带向一侧跑偏，严重部位在滚筒处。

( )
答案：√
39.>液压油缸的结构型式可分为柱塞式、齿轮式、叶片式、螺旋式四种。

( )
答案：×
40.>液压控制阀按其用途和工作特点，可分为单控阀、双控阀、多控阀三大类。

( )
答案：×
41.>对设备的维护、保养不及时，将直接影响设备的寿命。

( )
答案：√
42.>叶轮给煤机启动前，检查减速机的油位是否正常，油质是否合格，结合面是否漏油。

( )
答案：√
43.>控制阀是用来控制和调节液压系统中液体的压力、速度和方向的液压元件。

( )
答案：√
44.>溢流阀是控制液体流量所用的流量控制阀中的一种。

( )
答案：×
45.>工业电视是一种模拟图像监视系统。

( )
答案：×
46.>溢流阀的用途是反向油流不能通过。

( )
答案：×
47.>对转动设备做好润滑首先应掌握摩擦、磨损的本质和规律。

( )答案：√
48.>重车铁牛及空车铁车的液压离合器的制动力是靠油系统的油压来保证的，油压要保证在0.7MPa以上。

( )
答案：√
49.>一般液压机械工作油的油温度为35～60℃，不能超过60℃。

如超过，要停机检查，排除故障。

( )
答案：√
50.>机件摩擦面的材料、耐磨性的优劣，对机件本身的耐磨性没有直接的影响。

( )
答案：×
51.>PLC与计算机之间的通信一般是通过RS-232C接口或RS-422接口进行的。

( )
答案：√
52.>机械设备的检查与验收通用部分主要包括：齿轮皮带轮与链轮、轴承和联轴器、制动器减速机等。

( )
答案：√
53.>斗轮堆取料机的液压系统的压力等级的中压压力范围是8～16MPa。

( )
答案：×
54.>减速机大修后试运时间不少于30min，轴承无杂音，其温度在规定值内。

( )
答案：√
55.>带式输送机主要参数的计算包括、托辊阻力、滚筒阻力和最大张力。

( )
答案：×
56.>PLC与计算机通信，其信号传送是串行的，即通过传送线，一个位一个位按时间逆序传送。

( )
答案：×
57.>由于能量在转换和传递过程中，不可避免地产生损耗，因而输出功率和输入功率相比较，前者大于后者。

( )
答案：×
58.>带式输送机的胶带接头不正，运行中胶带会产生跑偏现象，整条皮带向一侧跑偏，严重部位在滚筒处。

( )
答案：√
59.>液压油缸的结构型式可分为柱塞式、齿轮式、叶片式、螺旋式四种。

( )
答案：×
60.>液压控制阀按其用途和工作特点，可分为单控阀、双控阀、多控阀三
大类。

( )
答案：×
三、简答题
1.>煤的发热量降低，对输煤系统有何影响?为什么?
答案：煤的发热量是评价动力用煤最重要的指标之一。

如果锅炉负荷不变，当煤的发热量降低，则煤耗量增大，输煤系统的负担加重，入厂煤量增加，对卸车设备、煤场设备、输煤皮带、筛碎设备都有可能因煤量增加，而突破原设计能力。

2.>低压配电器的选择，应符合哪些原则规定?
答案：(1)符合工作电压、电流频率、准确等级和使用环境的要求。

(2)配电器应满足在短路条件下的动稳定和热稳定。

(3)断开短路电流的电器，应满足在短路条件下的通断能力。

3.>简述污水泵的工作原理。

答案：当电机驱动叶轮转动时，由于泵壳中充满水，液体在叶轮的作用下，作高带旋转运动，因受离心力的作用，使叶轮外缘处的液体压力上升，利用此压力将水压向水管。

与此同时，在叶轮中心位置，液体压力降低，形成真空，水便从吸水管水池中上来，这样离心水泵就源源不断地将水吸入并压出，达到排水的目的。

4.>尼龙柱销联轴器的使用条件及特点是什么?
答案：尼龙柱销联轴器用于正反转变化多、启动频繁的高速轴。

其特点是结构简单，装拆方便，较耐磨，有缓冲、减振作用，可以起一定的调节作用。

5.>什么是消防工作中的“预防为主，防消结合”?
答案：我国消防工作的方针是：“预防为主，防消结合”。

“预防为主”就是要把预防火灾的工作放在首要的地位，“防消结合”，就是在积极做好防火工作的同时，在组织上、思想上、物资上做好灭火战新的装备，一
旦发生火灾，能迅速，有效地将火灾扑灭。

“防”和“消”是相辅相成的两个方面，缺一不可。

6.>煤的发热量降低，对输煤系统有何影响?为什么?
答案：煤的发热量是评价动力用煤最重要的指标之一。

如果锅炉负荷不变，当煤的发热量降低，则煤耗量增大，输煤系统的负担加重，入厂煤量增加，对卸车设备、煤场设备、输煤皮带、筛碎设备都有可能因煤量增加，而突破原设计能力。

7.>螺旋卸煤机的工作原理是什么?
答案：它是利用正、反两套双螺旋旋转产生推力，煤在此推力作用下沿螺旋通道由中间向两侧运动，并且大车可以沿车箱纵向往返移动，螺旋可以升降，大车移动与螺旋升降密切配合，将两侧的煤不断地卸出车箱。

8.>尼龙柱销联轴器的使用条件及特点是什么?
答案：尼龙柱销联轴器用于正反转变化多、启动频繁的高速轴。

其特点是结构简单，装拆方便，较耐磨，有缓冲、减振作用，可以起一定的调节作用。

9.>维护、保养对磨损的作用有哪些?
答案：维护、保养是发挥人的因素的作用。

实践经验证明，维护、保养是否及时、得当，对机械设备的使用寿命起着决定性的作用。

维护、保养对磨损的作用有两个方面：一是能防止和减少摩擦磨损，二是可以消除磨损引起的故障和隐患。

10.>什么是消防工作中的“预防为主，防消结合”?
答案：我国消防工作的方针是：“预防为主，防消结合”。

“预防为主”就是要把预防火灾的工作放在首要的地位，“防消结合”，就是在积极做好防火工作的同时，在组织上、思想上、物资上做好灭火战新的装备，一旦发生火灾，能迅速，有效地将火灾扑灭。

“防”和“消”是相辅相成的两个方面，缺一不可。

11.>煤的发热量降低，对输煤系统有何影响?为什么?
答案：煤的发热量是评价动力用煤最重要的指标之一。

如果锅炉负荷不变，当煤的发热量降低，则煤耗量增大，输煤系统的负担加重，入厂煤量增加，对卸车设备、煤场设备、输煤皮带、筛碎设备都有可能因煤量增加，而突破原设计能力。

12.>润滑管理的“五定”的原则是什么?
答案：定质：按照设备润滑规定的油品加油、加脂，换油清洗时要保证清洗质量，设备上各种润滑装置要完善，器具要保持清洁。

定量：按规定的数量加油、加脂。

定点：确定设备需要润滑的部位和润滑点。

定期：按规定的时间加油、换油。

定人：按规定的润滑部位和润滑点，指定专人负责。

13.>螺旋卸煤机的工作原理是什么?
答案：它是利用正、反两套双螺旋旋转产生推力，煤在此推力作用下沿螺旋通道由中间向两侧运动，并且大车可以沿车箱纵向往返移动，螺旋可以升降，大车移动与螺旋升降密切配合，将两侧的煤不断地卸出车箱。

14.>维护、保养对磨损的作用有哪些?
答案：维护、保养是发挥人的因素的作用。

实践经验证明，维护、保养是否及时、得当，对机械设备的使用寿命起着决定性的作用。

维护、保养对磨损的作用有两个方面：一是能防止和减少摩擦磨损，二是可以消除磨损引起的故障和隐患。

15.>什么是消防工作中的“预防为主，防消结合”?
答案：我国消防工作的方针是：“预防为主，防消结合”。

“预防为主”就是要把预防火灾的工作放在首要的地位，“防消结合”，就是在积极做好防火工作的同时，在组织上、思想上、物资上做好灭火战新的装备，一旦发生火灾，能迅速，有效地将火灾扑灭。

“防”和“消”是相辅相成的两个方面，缺一不可。

四、计算题
1.>两根输电线，每根的电阻为1Ω，通过的电流年平均值为50A ，1年工作4200h ，求此输电线1年内的电能损耗为多少?
答案：解：R 1＝R 2＝1Ω，
∴R ＝2×1＝2(Ω)
W ＝I 2Rt ＝502×2×4200＝21000000(W·h)＝21000(kW·h)
答：此输电线一年内的电能损耗为21000kW ·h 。

2.>如图D-3，长时间使用电磁铁时图D-3，为了保护电磁铁，常采用图示电路。

使用电磁铁时将开关闭合，暂时不用时，将开关断开，若电磁铁额定功率为“220V 25W ”，灯泡的额定功率为“220V 40W ”，计算S 断开和闭合时，电磁铁两端的电压、电流强度及功率各多少?
图D-3
答案：解：电磁铁的电阻 R 12
220251936＝＝Ω()
灯泡的电阻 R 22
220401210＝＝Ω()
当S 断开时 U R R R 1112220193619361210
2201354＝＋×＝＋×＝.(V) I R R 1122202201936121000699＝
＋＝＋＝.(A) P U R 11212
135********＝＝＝..(W)
当S 闭合时
U ′1＝220V 112202200.114(A)1936I R '===
2
122025(W)1936P '==
答：开关S 断开和闭合时，电磁铁两端电压分别是135.4V 、220V ，电流强度及功率分别为0.0699A 、0.114A 、9.47W 及25W
3.>若磁通密度B ＝8000Gs ，S 为垂直于磁场的一个截面，其边长a ＝4cm ，b ＝6cm ，求通过该截面的磁通。

答案：解：S ＝ab ＝4×6＝24(cm 2)
Φ＝BS ＝8000×10－4×24×10－4＝1.92×10－3(Wb)
答：该截面的磁通为1.92×10－3Wb 。

4.>如图D-3，长时间使用电磁铁时图D-3，为了保护电磁铁，常采用图示电路。

使用电磁铁时将开关闭合，暂时不用时，将开关断开，若电磁铁额定功率为“220V 25W ”，灯泡的额定功率为“220V 40W ”，计算S 断开和闭合时，电磁铁两端的电压、电流强度及功率各多少?
图D-3
答案：解：电磁铁的电阻
R 12
220251936＝＝Ω()
灯泡的电阻 R 22
220401210＝＝Ω()
当S 断开时
U R R R 11122201936193612102201354＝＋×＝＋×＝.(V)
I R R 1122202201936121000699＝
＋＝＋＝.(A)
P U R 11212
135********＝＝＝..(W)
当S 闭合时
U ′1＝220V
112202200.114(A)1936I R '===
2
122025(W)1936P '==
答：开关S 断开和闭合时，电磁铁两端电压分别是135.4V 、220V ，电流强度及功率分别为0.0699A 、0.114A 、9.47W 及25W 。

5.>绕制一个1000Ω的电熔铁芯，试求需要多长0.02mm 2截面的镍铬线?(ρ＝1.5×10－6Ω·m)
答案：解：根据R ＝ρL ／S
L ＝RS ／ρ＝1000×0.02×10－6／1.5×10－6＝13.33(m)
答：需要镍铬线13.33m 。

6.>已知一带式输送机的电机转速为1470r ／min ，减速器的速比为40，传动滚筒的直径为1000mm ，求此带式输送机的带速v ?
答案：解：已知n ＝1470r ／min ，K ＝40，D ＝1000mm ，则
v ＝nD π／K ＝1470×1×3.14／40＝115.4(m ／min)
＝1.92(m ／s)
答：带式输送机制带速是1.92m ／s 。

五、绘图题
1.>画出JZT 型控制器端子接线图。

答案：如图E-43所示。

图E-43
2.>请把如图E-50所示的家用单相电能表接入电路。

图E-50
答案：如图E-50′所示。

图E-50′
3.>画出二极管“与门”的电路及逻辑符号。

答案：如图E-26(a)、(b)所示。

图E-26(a)电路；(b)逻辑符号4.>画出集控给煤系统的控制示意图。

答案：如图E-46所示。

图E-46
1.>画出主控室直流电源示意图。

答案：如图E-41所示。

图E-41
2.>请把如图E-50所示的家用单相电能表接入电路。

图E-50
答案：如图E-50′所示。

图E-50′
六、论述题
1.>电力工业主管部门对燃煤计量设备有何要求?
答案：(1)125MW及以上火电机组的入炉煤计量，原则上按单台机组进行。

已运行的125MW与200MW机组，有条件者应尽快加装燃煤计量及校验装置，已运行的300MW机组与新设计或新建的300MW及以上火电机组，必须配备按入炉煤正平衡计算耗煤所需的全部装置，包括燃煤计量装置、机械采制样装置、煤位计和实物检验装置等。

入炉煤计量装置在运行中的误差应保证小于±0.5%。

(2)为准确计量燃煤量，计量装置须定期经实煤校验。

用实煤校验时校验的煤量不小于输煤皮带运行时最大、最小时累计量的2%，实煤校验所用标准称量器具的最大允许使用误差应小于±0.1%，校验后的弃煤应方便。

(3)要使用计量部门认可的并发有检验合格证的燃煤计量装置，每月用实煤校验装置，校验燃煤计量装置2～4次。

2.>论述提高离心泵的效率和运行经济性应采取的措施。

答案：加强电厂燃油系统泵的经济运行对降低厂用电耗和提高运行经济性具有重要意义。

那么，对提高泵的效率和运行经济性应采取如下措施：(1)改进管路系统，减少阻力，降低出油压力。

为了改进管路系统，应尽可能缩短管线长度，或采取双路进油，降低流速，以减少沿程油头损失。

(2)降低油泵出油压力的富裕量，恰当地满足管路系统对出油压力要求。

(3)改进油泵的过油部分，提高油泵效率。

提高叶轮、导叶流道表面的光洁
度，减少油力摩擦损失，设计高效叶轮，改善泵的油力性能。

3.>异步电动机运行的维护工作应注意什么?
答案：(1)电动机周围环境应保持清洁。

(2)检查三相电源电压之差不得大于5%，各相电流不平衡值不应超过10%，不缺相运行。

(3)定期检查电动机温升，使它不超过最高允许值。

(4)监听轴承有无杂音，定期加油和换油。

(5)注意电动机声音、气味、振动情况等。

4.>电力工业主管部门对燃煤计量设备有何要求?
答案：(1)125MW及以上火电机组的入炉煤计量，原则上按单台机组进行。

已运行的125MW与200MW机组，有条件者应尽快加装燃煤计量及校验装置，已运行的300MW机组与新设计或新建的300MW及以上火电机组，必须配备按入炉煤正平衡计算耗煤所需的全部装置，包括燃煤计量装置、机械采制样装置、煤位计和实物检验装置等。

入炉煤计量装置在运行中的误差应保证小于±0.5%。

(2)为准确计量燃煤量，计量装置须定期经实煤校验。

用实煤校验时校验的煤量不小于输煤皮带运行时最大、最小时累计量的2%，实煤校验所用标准称量器具的最大允许使用误差应小于±0.1%，校验后的弃煤应方便。

(3)要使用计量部门认可的并发有检验合格证的燃煤计量装置，每月用实煤校验装置，校验燃煤计量装置2～4次。

5.>煤的贮存应注意哪些问题?为什么?
答案：为了满足生产的需要，煤场必须存一定的煤量。

为了使存煤氧化程度减弱和不发生自燃，在煤场贮存煤时应注意以下几点：
(1)煤的贮存时间及贮存量。

煤不宜贮存过多，贮存时间不宜过久。

在一般情况下，煤的库存量大，不但大量地占用资金，而且贮存期较长容易产生高温，引起煤堆自燃。
