最新车辆检测中心车简易瞬态工况法排放检测系统日常作业指导书

车辆检测中心

汽油车简易瞬态工况法排放检测系统

日常作业指导书

编制：

审核：

批准：

受控状态：

分发号：

-7-1发布 -7-1实施

检测中心发布

1、目录

2、目的

为了保证本检测中心质量管理体系的适应性、充分性、有效性，根据检测仪器设备的构造、原理、出厂说明书和车辆检测的要求，编制了简易瞬态工况法作业指导书作业指导书（即操作规程），规范车辆检测的检测目的、判定标准、操作规程、注意事项、检定与校准、维护与保养等内容。

检测中心全体检测人员在车辆检测过程中必须严格按本作业指导书（操作规程）的要求进行作业。

3、检测标准依据

GB7258-2012 机动车运行安全技术条件

GB18285－2005《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》

DB31/357-2012《在用点燃式发动机轻型汽车简易瞬态工况排气污染物排放限值》

4、术语

基准质量 reference mass（RM）

指整车整备质量加100 kg质量。

最大总质量maximum mass

汽车制造厂规定的技术上允许的车辆最大质量。

点燃式发动机ignition engine

指采用火花点火方式工作的发动机。

轻型汽车light-duty vehicle

指最大总质量不超过3,500kg的M 类、M 类和N 类汽车。

M1、M2 和N1 类汽车vehicle of category M1、M2 和N1

按GB/T 15089 规定：

M1类车指包括驾驶员座位在内，座位数不超过九座的载客车辆。

M2类车指包括驾驶员座位在内座位数超过九座，且最大设计总质量不超过5,000kg的载客车辆。

N1类车指最大设计总质量不超过3,500kg的载货车辆。

第一类车vehicle of category I

设计乘员不超过6人（包括司机）,且最大总质量≤2,500kg的M 1类车。第二类车vehicle of category II

本标准适用范围内除第一类车以外的其他所有轻型汽车。

5、排气污染物排放限值（DB31/619-2012）

1、1999年6月30日以前注册登记的第一类车和2001年9月30日以前注册登记的第二类车，简易瞬态工况法试验污染物排放限值见表1。

2、 1999年7月1日以后注册登记的第一类车和2001年10月1日以后注册登记的第二类车，简易瞬态工况法试验污染物排放限值见表2。

6、用户权限范围

7、系统锁止说明

系统启动时，将自动检查许可证的有效期、设备日常标定和设备周期检定等内容，并把结果显示在系统消息栏中。若出现超期，则显示相关的提示操作，并锁止系统功能。

锁止分为系统锁止和排放测试锁止两种情况。系统锁止是指整个系统的锁止，非环保局人员不能登陆。排放测试锁止是指禁止进入排放测试项目，可正常登录并进行其他的维护操作。

7.2 排放测试锁止包括

简易瞬态工况法作业指导书第1页共1页

主题：8、简易瞬态工况法排放检测流程第1版第0次修订发布日期：年7月1日

主题：8、简易瞬态工况法排放检测流程

9、检测操作9、1开机预热

9.2 系统自检

9.2.1底盘测功机自检

9.2.2 流量计自检

9.2.3 分析仪自检

9.2.4 环境参数检查

9.3 上车检测

9.3.1外观检查

在简易瞬态工况法检测之前先进行外观检查，有下列任一项目不合格的，整改完成满足检测要求后再做环保检测。

9.3.2录入车辆信息

由系统主界面=>[IG195检测]进入。

车辆信息录入：局域网模式录入。

9.3.2.1局域网模式下车辆信息录入

如果已经组建检测站局域网信息管理系统时，车辆基本信息已在登录处由操作员将外检合格的车辆信息准确录入完成。在检测线上只需通过检测站局域网将此车辆信息调出即可。

在车辆信息界面中选取当前需要检测的车辆，按[选中]按钮即调入此车辆信息。

9.3.2.2车辆信息必录项

填写好相关信息后，点击登录按键进入检测界面

9.3.2.3 检测界面选择

进入检测界面后，刷新屏幕右侧的列表并双击上面的车号，然后选择好引车员，等汽油车设备准备完成后点击下一步，然后进入车辆准备

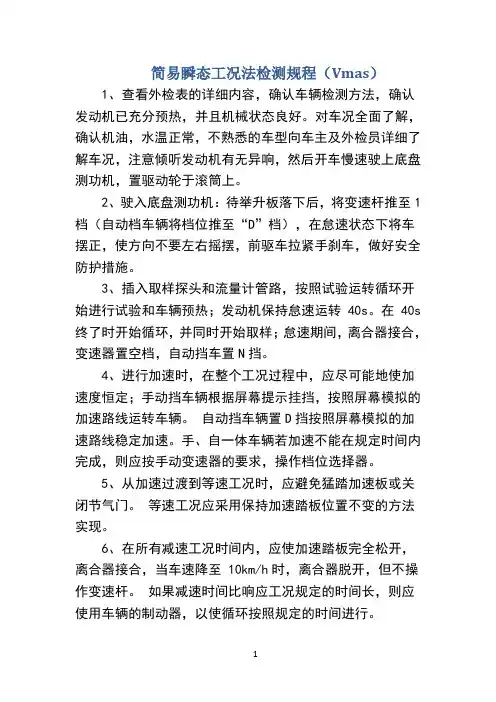

9.3.4 工况检测

进入主界面=>选择车辆检测=>195工况法=>选择车辆信息=>等待（Wmas自动检）=>根据电脑提示插入取样探头和集气管=>点击确定进入195工况法检测=> 在40秒等待完成后：

屏幕左边显示：195秒全程理论车速曲线。

屏幕右边显示：195秒工况车速曲线。司机按此曲线开车。

屏幕下方显示：提示和车辆运行状态。

运转循环由怠速、加速、等速和减速工况组成。共195秒。实际车速用红色球运行位置表示。实际车速与理论车速允许公差为±2Km/h。如果红色球不在黄线区内，连续超差3秒，累计超差15秒，则视为不合格，需从新检测。

9.3.5 检测结束

10、设备标定

10.1 底盘测功机标定

10.1.1 加载滑行

由系统主界面=>日常标定=>加载滑行进入操作界面

10.1.2 寄生功率滑行

由系统主界面=>日常标定=>寄生功率滑行进入操作界面

10.1.3 力校准

由系统主界面=>日常标定=>力校准进入操作界面
