HDB3线路编码通信系统综合测试
ami hdb3码编译码实验报告
ami hdb3码编译码实验报告AMI (Alternate Mark Inversion) 和 HDB3 (High Density Bipolar of Order 3) 码是一种常用的线路编码和解码方式，被广泛应用于数字通信系统中。
本实验报告将详细介绍AMI和HDB3码的编码和解码原理，并通过实验验证其正确性和可靠性。
一、实验目的本实验旨在通过编写AMI和HDB3码的编码和解码程序，加深对这两种编码方式的理解，并验证其在数字通信系统中的应用效果。
二、实验原理1. AMI码编码原理AMI码是一种基本的线路编码方式，它通过对二进制数据进行编码，使得连续的1和0之间交替出现正负电平。
具体编码规则如下：- 将二进制数据0编码为0电平；- 将二进制数据1编码为交替出现的正负电平。
2. AMI码解码原理AMI码的解码过程相对简单，只需要检测电平的正负即可。
具体解码规则如下：- 检测到正电平时，解码为二进制数据1；- 检测到负电平时，解码为二进制数据0。
3. HDB3码编码原理HDB3码是一种高密度双极性码，它通过对连续的0进行编码，实现数据的传输和时钟同步。
具体编码规则如下：- 将连续的0编码为连续的正负电平，其中正电平的个数取决于前一位的编码；- 当连续的0个数达到4个时，需要进行特殊处理，即通过插入一个“违例”来保持编码的高密度。
4. HDB3码解码原理HDB3码的解码过程较为复杂，需要根据前一位的编码和违例的位置进行判断。
具体解码规则如下：- 检测到正电平时，根据前一位的编码和违例的位置判断解码为0或1；- 检测到负电平时，根据前一位的编码和违例的位置判断解码为0或1。
三、实验步骤1. 编写AMI码的编码和解码程序，并进行测试。
首先生成一组随机的二进制数据，然后对其进行编码，并将编码结果输出。
接着将编码结果作为输入，进行解码，并将解码结果与原始数据进行比对，验证解码的正确性。
2. 编写HDB3码的编码和解码程序，并进行测试。

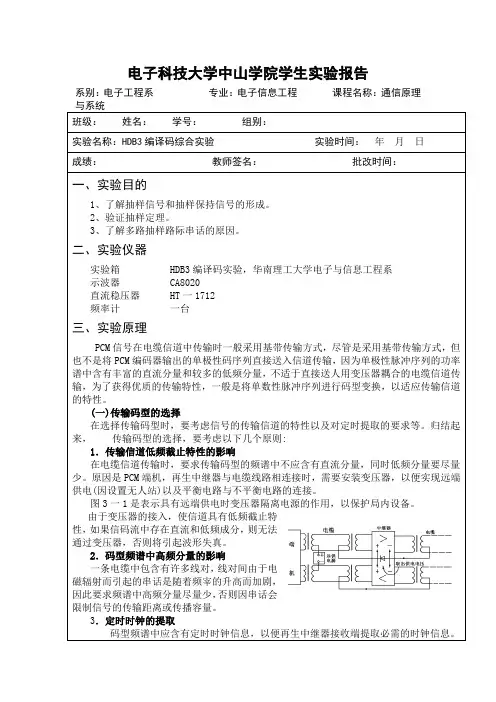

HDB3编译码综合实验
式中：fr一信道码速率；Pe一信道误码率；FrPe－1秒钟内的误码个数;FB：反变换后的码速率;P’e：反变换后的误码率;fBP’e：反变换后1秒钟内的误码个数。
(四)实际应用介绍
目前大量采用型号为CD22103的CMOS大规模集成电路的HDB3编、解码器，它可将编、解码器两大功能电路集成在一个大规模电路里。可将发送来的NRZ码变为HDB3码，也可将接收到的HDB3码还原为NRZ码。
(一)传输码型的选择
在选择传输码型时，要考虑信号的传输信道的特性以及对定时提取的要求等。归结起来，传输码型的选择，要考虑以下几个原则:
1．传输信道低频截止特性的影响
在电缆信道传输时，要求传输码型的频谱中不应含有直流分量，同时低频分量要尽量少。原因是PCM端机，再生中继器与电缆线路相连接时，需要安装变压器，以便实现远端供电(因设置无人站)以及平衡电路与不平衡电路的连接。
3．K1一K8置00000000，测量P12、P22变换AMI码波形，仍然保持全0电平。测量译码P3l，则时钟信号提取不到，CP3为全0。
*4．用频谱仪测量AMI码信号频谱特性。
B、HDB3码实验
K9、K10置HDB3(波形记录20个码元以上)
1．K1一K8置10Ol11OO，测量P12、P22波形，观察HDB3码变换规则，在没有四连0时，P23无四连0检出信号，HDB3与AMI码变换规则相同。但由于要储存计算有无4个连0。故P22输出比输入P12要延时5位码元。其余类同。这一点与老师上课时和书本上的内容有差别。测量译码P3l,CP3时钟提取波形。测量P33检测不到破坏点V码，比较P12与P32，P32无插入B脉冲检出。比较P12与译码PCM码输出。恢复数据与发端相同。
通信原理第一次HDB3码实验报告
通信原理第一次HDB3码实验报告本次实验旨在学习和实践HDB3编码的原理及其应用。
HDB3码是一种高密度双极性3级编码，用于数字通信中的数据传输，其特点是可以减少直流成分，防止信号中断和错误的传输。
本次实验中，我们使用MATLAB软件设计HDB3编码并进行模拟实验，以下为实验报告。
一、实验目的1.了解HDB3编码的工作原理和编码规则；2.掌握HDB3编码技术和MATLAB软件的基本操作；3.理解HDB3编码在数字通信中的应用原理和优势。
二、实验内容3. HDB3编码模拟实验三、实验步骤HDB3码是一种高密度双极性3级编码，它的主要优点在于可以消除直流偏移，减少时钟重锁等问题。
HDB3编码的基本原则是：在数字信号中，若连续4个0或1出现，则在此处插入一个V或B码，这些码用来代替原始的0或1。
V码和B码都是双极性的，它们代表的数字是0。
在V码和B码之间，根据前一段传输信号的正负，可以将两段HDB3码变成相反的极性。
我们编写了一个MATLAB程序，用于模拟HDB3编码的过程。
我们将二进制信号输入，通过程序实现编码和解码。
程序的实现过程如下：(1) 输入二进制信号(2) 对连续的四个0或1替换为B或V码(3) 在HDB3码串中出现连续的0时，判断前一段码的极性，根据正负变换符号。
(4) 解码，将B或V码还原成原来的0或1。
在编码过程中，我们还设计了各种情况的测试数据，包括连续0、连续1、多个数据0后有一个1或多个数据1后有一个0等情况。
通过这些测试数据，我们验证了HDB3编码在数字通信中的稳定性和可靠性。
四、结果分析我们通过实验了解了HDB3编码的原理和应用，编写了MATLAB程序模拟了编码和解码的过程。
通过对各种情况的测试，我们验证了HDB3编码在数字通信中的优越性，包括减少直流成分、防止信号中断和错误的传输等。
五、实验总结。
2023年-2024年国家电网招聘之通信类综合检测试卷A卷含答案
2023年-2024年国家电网招聘之通信类综合检测试卷A卷含答案单选题（共45题）1、在程控数字交换机中，除了()信号外，其他音信号和多频信号(MF)都是采用信号发生器直接产生数字信号，进入数字交换网络。
A.忙音B.拨号音C.铃流D.回铃音【答案】 C2、光纤数字通信系统中不能传输HDB3码的原因是( )。
A.光源不能产生负信号光B.将出现长连“1"或长连“0”C.编码器太复杂D.码率冗余度太大【答案】 A3、根据以下资料，回答下面的题。
A.38667.6B.36410.2C.35612.8D.37004.9【答案】 B4、()用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数(随机号码RAND，符合响应SRES，密钥Kc)的功能单元。
A.归属用户位置寄存器(HLR)B.MSC.VLRD.AUC【答案】 D5、以下不能无限制地增大信道容量的方法是（）。
A.无限制提高信噪比B.无限制减小噪声C.无限制提高信号功D.无限制增加带宽【答案】 D6、BSC具有对一个或多个()进行控制的功能。
A.OMCB.BSC.BTSD.MS【答案】 C7、()这种第三代移动通信制式是从IS-95制式平滑升级而来，技术成熟性比较高，是由北美提出的第三代移动通信制式。
A.TD-SCDMAB.WCDMAC.CDMA2000D.LTE【答案】 C8、当采用()接入方式组建无线局域网时，各站点之间的通信是通过′基站接入、数据交换方式来实现互联的。
各移动站不仅可以通过交换中心自行组网，还可以通过广域网与远地站点组建自己的工作网络。
A.网桥连接型B.基站接入型C.Hub接入型D.无中心结构【答案】 B9、依据《建设项目竣工环境保护验收管理办法》，关于申请建设项目竣工环境保护验收应当提交的材料，下列说法中，正确的是（）。
A.编制环境影响评价报告书的建设项目，应当提交建设项目竣工环境保护验收报告，并附环境保护验收监测表或调查表B.填报环境影响评价登记表的建设项目，应当提交建设项目竣工环境保护申请表，并附建设项目环境保护验收登记卡C.编制环境影响评价报告表的建设项目，应当提交建设项目竣工环境保护申请表，并附环境保护验收监测表或调查表D.编制环境影响评价报告书的建设项目，应当提交建设项目竣工环境保护申请表，并附环境保护验收监测表或调查表【答案】 C10、根据《中华人民共和国防沙治沙法》，在沙化土地范围内从事开发建设活动的，必须事先就该项目可能对当地及相关地区生态产生的影响进行（）。
HDB3编译码综合码实验
（一）HDB3码变换原理
HDB3变换方框图
该方框图由4个部分组成：连零检测、破坏点产生、取代节判决和 单双变换。
（二）HDB3编码器电路原理：
四 连 零 检 测
破 坏 点 产 生
连零检测电路：当4个0依 次存入四级移位寄存器 JC1—JC4时，JC11输出 低电平控制信号。 单双变换电路的作用是： 将单极性不归零码变换 成双极性不归零码，它 破坏点产生电路：由JC5、 由JCl6、JCl7、JCl5、 JC7和JC13组成，当遇到 JCl8、BGl、BG2及脉 B00V时，JC13为0，当取代 冲变压器组成。 节为000V时，JC13为1
按实验板标示电压调准电源，注意本次实验的电源只需要正极电源，非双 电源供电。 画图时要以P12或P22为基准，否则难以看出同组中各个波形的相位关系。 P33点为检测正极性V码的信号测量点，并非检测信号中的所有V码。 P32点信号并非B码检测点，凡是出现1或者B码的地方P32点均为高电平。
七、实验波形图范例
（一）AMI码变换原理
只需要让PCM输出的NRZ码通过一个双极性变换电路即可得到AMI码。
（二）单双极性变换电路原理：
VT1截止 截止 VT1导通 导通 VT1截止 截止
01 1
0 1 0 1 0
0 1 1
1 0 0
× ×
输出0 输出 输出+1 输出-1 输出 输出
0 1
1 0 0
××
VY2导通 导通 VY2截止 截止 VY2截止 截止
三、HDB3定义及实验原理
HDB3码：三阶高密度双极性码。 HDB3码与二进制序列的关系： (1)二进制信号序列中的“0”码在HDB3码中仍编为“0”码，二进制信号中 “1”码，在HDB3码中应交替地成+1和-1码，但序列中出现四个连“0”码 时应按特殊规律编码（引入传号交替反转码的“破坏点”V码）； (2)二进制序列中四个连“0”按以下规则编码：信码中出现四个连“0”码时， 要将这四个连“0”码用000V或B00V取代节来代替(B和V也是“1”码，可 正、可负)。这两个取代节选取原则是，使任意两个相邻v脉冲间的传号数 为奇数时选用000V取代节，偶数时则选用B00V取代节。 0 0 0 0 0 0 HDB3V+.-1 0
AMI和HDB3码型变换试验.
AMI/HDB3 码型变换实验一、实验目的了解二进制单极性码变换为AMI/HDB3 码的编码规则;熟悉HDB3 码的基本特征;熟悉HDB3 码的编译码器工作原理和实现方法; 根据测量和分析结果,画出电路关键部位的波形;二、实验内容AMI 码编码规则验证AMI 码译码和时延测量AMI 编码信号中同步时钟分量定性观测AMI 译码位定时恢复测量HDB3 码变换规则验证HDB3 码译码和时延测量HDB3 编码信号中同步时钟分量定性观测HDB3 译码位定时恢复测量三、实验仪器1.JH5001通信原理综合实验系统一台2.20MHz 双踪示波器一台四、原理与电路AMI 码的全称是传号交替反转码。
这是一种将消息代码0（空号和1（传号按如下规则进行编码的码:代码的0 仍变换为传输码的0,而把代码中的 1 交替地变换为传输码的+1、-、+1、-1…由于AMI 码的传号交替反转,故由它决定的基带信号将出现正负脉冲交替,而0 电位保持不变的规律。
由此看出,这种基带信号无直流成分,且只有很小的低频成分, 因而它特别适宜在不允许这些成分通过的信道中传输。
由AMI 码的编码规则看出,它已从一个二进制符号序列变成了一个三进制符号序列,即把一个二进制符号变换成一个三进制符号。
把一个二进制符号变换成一个三进制符号所构成的码称为1B/1T 码型。
AMI 码除有上述特点外,还有编译码电路简单及便于观察误码情况等优点,它是一种基本的线路码,并得到广泛采用。
但是,AMI 码有一个重要缺点,即接收端从该信号中来获取定时信息时,由于它可能出现长的连0串,因而会造成提取定时信号的困难。
为了保持AMI 码的优点而克服其缺点,人们提出了许多种类的改进AMI码,HDB3码就是其中有代表性的一种。
HDB3AMI非归零码HDB3码的全称是三阶高密度双极性码。
它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI码的连0串情况，当没有4个以上连0串时，则这时的AMI 码就是HDB3码;当出现4个以上连0串时,则将每4个连0小段的第4个0变换成与其前一非0符号（+1或-同极性的符号。
通信原理实验四HDB3编解码实验
七、思考题
• 1、 结合HDB3码的编码规则说说 HDB3码的波形为什么不是唯一 • 2、 结合实验波形指出破坏HDB3码 极性交替规律的正脉冲或负脉冲，即 在TPA05上标注0、B-、B+、V-、 V+等符号
• +1-1+1-1+1-1 0000 +1-1 00 • 000V• +1-1+1-1+1-1 0000 -1+1 00 • B+00V+ • -1+1-1+1-1+1 0000 +1-1 00 • B00V-
四、实验原理知识点3: HDBn码
• n阶高密度双极性码 HDBn
• 使用这种码型的目的是解决信息码中出现连 0 串时所带来的问题。 • HDBn的1也是交替的+1和-1半占空归零码表示， 但允许的连0个数被限制为小于或等于n。 • 简单地说， HDBn 码是采用在连 0 码中插入 1 码 的方式破坏连 0 状态。这种“插入”实际上是 用一种特定码组取代n+1位连0码，特定码组被 称 为 取 代 节 。 HDBn 码 的 取 代 节 有 两 种 ： B00...0V和00...V，每种取代节都是n+1位码
四、实验原理知识点3:HDBn码
• 应用最广泛的是HDB3码。在HDB3中，n=3， 所以连“0”个数不能大于 3? 。每当出现4个连 0时，就用取代节B00V或000V代替，其中B表 示符合极性交替变化规律的传号，V表示破坏 极性交替规律的传号，也称为破坏点。当两个 相邻V脉冲之间的传号数(1的个数): • 为奇数时，采用000V取代节； • 为偶数时，采用B00V取代节。
• 三、AMI码的特点:
AMI码
通信141-实验4 PCM HDB3传输系统实验
信息工程学院实验报告课程名称： 通信原理实验项目名称：实验4 PCM 、HDB3传输系统实验 实验时间：班级： 姓名： 学号：一、实验目的1．掌握PCM 、AMI/HDB3传输系统原理；2．正确进行PCM 、AMI/HDB3传输系统电路连接；3．测试PCM 、AMI/HDB3传输系统中各模块输出信号，了解信号加工处理及传输的流程；4．进行PCM 、AMI/HDB3传输系统单向信号传输试验。
二、实验仪器1．HDB3编译码模块，位号：F2．PCM/ADPCM 编译码模块，位号：H3．时钟与基带数据发生模块，位号：G4．20M 双踪示波器1台5．铆孔连接线6根三、实验步骤（一）PCM 编译码实验1．插入有关实验模块对应位号可见底板右上角的“实验模块位置分布表”，注意模块插头与底板插座的防呆口一致。
23．加电打开系统电源开关，底板的电源指示灯正常显示。
若电源指示灯显示不正常，请立即关闭电源，查找异常原因。
4．实验（一）PCM编译码实验(1). 将时钟设置为64KHZ时，模拟信号为正弦波的PCM编码数据观察(2). 时钟为128KHZ，模拟信号为正弦波的PCM编码数据观察（二）PCM、HDB3传输系统实验5．关机拆线实验结束，关闭电源，拆除信号连线，并按要求放置好实验模块。
四、实验观测及分析（一）PCM编译码实验将时钟设置为64KHZ时，模拟信号为正弦波的PCM编码数据观察（1）拨码器4SW02设置“01000”，则PCM的编码时钟为64KHZ。
（2）DDS信号源设置为正弦波状态(通常频率为2KHz)，调节W01电位器，设置正弦波幅度峰峰值为0V（当无信号输入时，或信号幅度为0时）：①双踪示波器探头分别接在测量点34TP01和34P02，观察抽样脉冲及PCM编码数据，并记录下PCM 编码数据（至少记录一个周期的编码数据）。
图1 PCM编码数据及抽样脉冲分析：由实验观测结果可知，当无信号输入时，或输入信号幅度为0时，PCM编码器编码为11010101或为01010101，并不是编全0码。
AMIHDB3编译码过程实验
实验十三 AMI / HDB3编译码过程实验实验内容1.AMI/HDB3码型变换编码观察实验2.AMI/HDB3码型变换译码观察实验一. 实验目的1.熟悉AMI / HDB3编译码的工作过程。
2.观察AMI / HDB3码型变换编译码电路的测量点波形。
二. 实验工作原理在分析HDB3数字基带信号传输及HDB3码型变换线路编译码工作原理之前，首先对本实验电路中使用的HDB3专用集成电路CD22103芯片作一介绍：（一） HDB3专用集成电路CD221031.引脚功能说明第1脚：NRZ I — 发端非归零码输入脚欲需进行HDB3编码的非归零输入数据，它被编码时钟CP1的下降沿定位。
第2脚：CP1—发端编码时钟输入脚对NRZ I数据编码的输入时钟。
第3脚：AMI／HDB3—码变换方式选择输入脚，若AMI / HDB3=L，为NRZ－AMI编译码；若AMI／HDB3＝H,为HDB3编译码。
第4脚：NRZ O — 收端非归零码输出脚译码后非归零数据，它定位于CP2上升沿。
第5脚：CP2 — 收端解码时钟输入脚对AIN、BIN数据进行解码的时钟信号。
第6脚：SET — 输入HDB3码连零告警置位端。
第7脚：AIS — HDB3码连零告警输出端。
当SET ＝ L时，译码计数器清零，此后若 AIS=L，表示前段在SET = H期间译码过程中出现不少于3个“0”；若AIS=H，表示出现少于3个“0”。
当SET = H时，使译码计数器工作，进行连“0”统计。
第8脚：GND — 地。
第9脚：ERR — 收端误码检测输出端、它一违犯HDB3编码规律为标准，统计接收HDB3码的错误情况。
若HDB3码出现同极性的3个“1”时，则ERR = H。
第10脚：CP3 — 收端时钟输出端提供为位同步需要的时钟信息，若LTE = L，CP3 = AIN+BIN；若LTE = H，则 CP3 = OUT1+OUT2第11脚：AIN — 解码输入端（＋）第13脚：BIN — 解码输入端（一）表示接收的欲解码两路单极性HDB3（＋）、（一）码序列，它输入后被解码时钟CP2的上升澡抽样。
北交通原实验1 HDB3码型变换
通信系统原理实验报告HDB3码型变换姓名学号班级成员老师时间2014年11月30日一、实验目的1、掌握HDB3编码规则、编码和解码原理。
2、了解锁相环的工作原理和定时提取原理。
3、了解输入信号对定时提取的影响4、了解信号的传输时延二、实验仪器1、ZH5001A通信原理综合实验系统一台2、20MHz双踪示波器一台三、实验内容（一）实验原理1、HDB3编码规则HDB3码全称三阶高密度双极性码，属伪三进制码。
主要是为了应对AMI码中连“0”过多不易提取缺点而对AMI码进行改进的结果。
它的编码规则是：（1）当连“0”码的个数不大于3时，HDB3编码规律与AMI码相同，即“1”码变为“+1”、“-1”交替脉冲；（2）当代码序列中出现4个连“0”码或超过4个连“0”码时，把连“0”段按4个“0”分节，即“0000”，并使第4个“0”码变为“1”码，用V脉冲表示。
这样可以消除长连“0”现象。
为了便于识别V脉冲，使V脉冲极性与前一个“1”脉冲极性相同。
这样就破坏了AMI码极性交替的规律，所以V脉冲为破坏脉冲，把V脉冲和前三个连“0”称为破坏节“000V”；（3）为使脉冲序列仍不含直流分量，则必须使相邻的破坏点V脉冲极性交替；（4）为了保证（2）（3）两条件成立，必须使相邻的破坏点之间有奇数个“1”码。
如果原序列中破坏点之间的“1”码为偶数个，则必须补为奇数，即将破坏节中的第一个“0”码变为“1”，用B脉冲表示。
这时破坏节变为“B00V”形式。
B脉冲极性与前一“1”脉冲极性相反，而B脉冲极性和V脉冲极性相同。
2、HDB3的译码每个破坏点总与前一非“0”码元同极性。
也就是说，从接收到的信号中找到破坏点V 很容易，而V码及其前面三个码元必为连续的三个“0”，从而将恢复四个连“0”，再将所有“-1”变为“+1”后即可得到原码。
3、编解码电路编译码电路采用集成芯片CD22103实现HDB3的编码工作。
同时电路中采用运放完成对HDB3的输出进行电平变换，将输出变换为单极性或双极性码。
HDB3编码实验报告
HDB3编码器模块设计实验报告1、试验目的数字基带信号的传输是数字通信系统的重要组成部分之一。
在数字通信中，有些场合可不经过载波调制和解调过程，而对基带信号进行直接传输。
为使基带信号能适合在基带信道中传输，通常要经过基带信号变换，这种变换过程事实上就是编码过程。
于是，出现了各种各样的常用码型。
不同码型有不同的特点和不同的用途。
例如AMI码的传号交替反转，且这种基带信号无直流成分和很小的低频成分，利于在一般的基带信道中传输，但它可能出现四连零现象，不利于接收端的定时信号提取。
HDB3码因具有无直流成份，低频成份少和连0个数最多不超过三个等明显的优点，对定时信号的恢复十分有利，而成为CCITT协会推荐使用的基带传输码型之一。
本次试验就是要完成HDB3码编码器模块的设计。
2、总体模块划分HDB3码的编码规则如下：1. 将消息代码变换成AMI码；2. 检查AMI码中的连0情况，当4个以下的连0串时，则保持AMI的形式不变；若出现4个或4个以上连0串时，则将1后的第4个0变为与前一非0符号（+1或-1）同极性的符号，用V表示（+1记为+V，-1记为-V）。
3. 检查相邻V符号间的非0符号的个数是否为偶数，若为偶数，则再将当前的V符号的前一非0符号后的第1个0变为+D或-D符号，且D的极性与前一非0符号的极性相反，并使后面的非0符号从V符号开始再交替变化。
在编码时采取的设计思路是首先完成插V的工作，接着执行插D功能，最后实现单极性变双极性的信号输出。
这样做的好处是：输入进来的信号和插V、插D 功能电路中处理的信号都是单极性信号，且需要寄存器的数目可以少很多。
HDB3码的编码器模型如图1所示。
代码输入HDB3图1编码器总体模块模型3、模块描述1. 插V模块：插V模块设计思路如下：Count用于计连0 “01”代表1“11”代表vNYN Y2. 插D模块插D模块设计思路如下：YNNYfirstV==0表示出现的是第一个V，count用于判定两个V中1的奇偶数。
HDB3线路编码通信系统综合测试
HDB3线路编码通信系统综合测试线路编码通信系统综合测试HDB3实验⽬的⼀、HDB3编译码器在通信系统中位置及发挥的作⽤1.熟悉HDB3码对通信系统性能的影响2.了解实验仪器⼆、⼀台JH50011.通信原理综合实验系统⼀台 2. 20MHz双踪⽰波器电话机实验原理三、编码线路编码的知识，加深对AMI/HDB3这⼀实验主要⽬的是让学⽣牢固所学HDB3线路编译码器在⼀个传输系统中的性能、作系统性能的认识和掌握实际通途，熟悉HDB3线路编码⽤及对相关通信业务的影响，从⽽让使学⽣⽐较全⾯的、牢固的建⽴AMI/HDB3编码和译码模块，实验的系统连接的技术。
本实验是在本章实验三的基础上增加了HDB3 1所⽰。
框图见图交换处理模DTMDTM2检1检PPCC 2#1#MM 接接传输信道编编⼝⼝码码2121HDB3信PCM编码数据编码数据PCM信号译码编码地址码显⽰地址码号解复m序列序列输出m 复接帧标志同步帧标志位同步接恢复图1 AMI/HDB3线路编码系统测试组成框图四、实验内容准备⼯作：（1）本实验在实验⼆基础上进⾏，先按实验⼆要求设置各选择开关；（2）⾸先将HDB3编译码模块输⼊数据选择开关KD01设置在DT位置（左端），位同步提取选择开关KD02设置在2_3位置（右端：单极性码），AMI/HDB3⽅式选择开关KD03设置在HDB3位置（左端）；（3）将解复接模块内的输⼊数据和时钟选择开关KB01、KB02设置HDB3位置（上端），使各终端信号经复接器、HDB3编译码器、解复接后送到对端终端设备。
1.经HDB3编译码系统传输的帧同步信号观测(1)⾸先，⽰波器以复接模块帧同步信号测试点TPB07的信号做同步，分别观测HDB3编译码模块输⼊编码数据信号测试点TPD01和输出译码数据信号测试点TPD01的波形。
电路正常⼯作时，该两点波形应⼀致。
否则，检查各跳线器设置位置是否正确，记录测试结果。
(2)⽤⽰波器同时观测复接模块帧同步指⽰测试点TPB07与解复接模块帧同步指⽰测试点TPB06波形，观测时⽤TPB07同步。
HDB3编码实验报告
HDB3编码与译码实验一、实验前准备工作（1）预习本实验的相关内容（2）熟悉实验箱面板分布及测试孔位置，定义本实验相关模块的跳线状态。
（3）实验前重点掌握的内容：HDB 3 编码和解码原理、定时提取原理（4）思考 HDB 3输出波形应该什么样、编码输入和解码输出波形相位应该相同吗、本实验用到哪几个模块及每个模块的主要作用是什么。
二、实验目的（1）掌握HDB3编码规则，编码和解码原理。
（2）了解锁相环的工作原理和定时提取原理。
（3）了解输入信号对定时提取的影响。
（4）了解信号的传输延时。
（5）了解HDB3编译码集成芯片CD22103。
三、实验仪器（1）ZH5001A通信原理综合实验系统一台（2）（2）20MHZ双踪示波器一台四、基本原理1.HDB3编译码电路在通信原理综合试验箱中，采用了CD22103专用芯片（UD01）实现HDB3码的编译码实验。
在该电路模块下，没有采用复杂的线圈耦合的方法来实现HDB3码字的转换，而是采用运算放大器（UD02）完成对HDB3输出进行电平变换。
变换输出为双极性码或单极性码。
HDB3编译码系统组成如图一：CD22013集成电路进行HDB3编译码。
当它第三脚接+5V时为HDB3编译码器。
编码时，需要输入NRZ码及时钟信号，CD22103编码输出两路并行信号+HDB3out（15脚TPD03）和-HDB3out（14脚TPD04），它们都是半占空比的正弦冲信号，分别与HDB3码的正极信号及负极信号相对应，这两路信号通过一个差分放大器（UD02A）后，得到HDB3。
通过由运算放大器的相加器（UD02B），输出HDB3码的单极性码输出。
译码时，需将HDB3码变换成两路单极性信号分别送到CD22103的第11、13脚，此任务由双/单变换电路来完成。
通常译码之后TPD07与TPD01的波形应一致，但由于当前的输出HDB3码字可能与前四个码字有关，因此HDB3的编译码时延较大。
在实用的HDB3编译码电路中，发端的单/双极性变换器一般由变压器完成；收端的的双/单极性变换器一般由变压器、比较器完成。
