RJ45网口变压器工作原理与设计指南资料

2018/10/12
20
频率响应
2018/10/12
21
共模传输特性
2018/10/12
22
理想中心抽头变压器
理想中心抽头的变压器，所有的共模电流 通过中心抽头返回到源。中心抽头作用： 通过提供差分线上共模噪声的低阻抗回流路径，降 低线缆上共模电流和共模电压。 对于某些收发器提供一个直流偏置电压或功率源
2018/10/12
44
共模模式的参数
2线共模电感在PHY侧变压器模式的总结： 这种配置对于PHY产生的低频共模噪声有很好的 抑制作用 共模电感和中心抽头电容一起提供了有效的低频 滤波 在寄生参数CCMC，△L1以及LC1的阻抗明显增大 的频率下，EMI抑制效能明显降低。
2018/10/12
2
2018/10/12
简介
以太网变压器的功能： 满足IEEE 802.3中电气隔离的要求 不失真的传输以太网信号 EMI抑制： EMI特性直接与CM特性相关； 相关信息不会出现在data sheet中； 结构中寄生参数有明显的影响； 手工绕线——影响共模性能的一致性； 封装中的布线很重要； 封装尺寸及HV的要求限制了一些可能的选择； 价格方面的考虑。
2018/10/12
41
共模模式的参数


初次级线圈间电容，为了消弱变压器的共模传输 性能，应该尽可能减小此电容容值。但不幸的是， 在EMC所关心的频率范围内，很难保证此容值足 够小而提供有效地共模抑制。 线缆侧中心抽头电容的不平衡，与之前△L1类似，
也有差模转共模和增加阻抗的影响。
2018/10/12

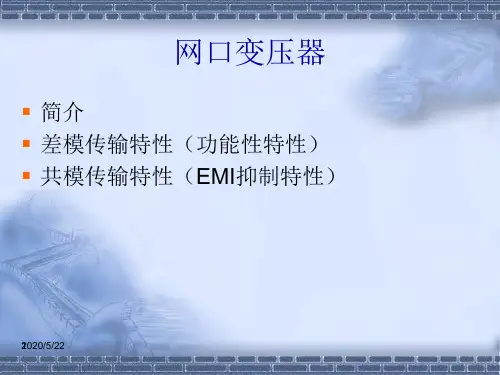

网口变压器

简介 差模传输特性（功能性特性） 共模传输特性（EMI抑制特性）
2018/10/12
1
简介



以太网设备在收发器和网线间使用变压器，其包含中 心抽头变压器，自耦变压器，共模电感。最新的以太 网设备通过变压器提供48V电源，采用集成连接器，应 用越来越广泛。这些器件的特性对于EMI的抑制很关键。 不可能通过变压器的data sheet判断变压器的特性。可 以使用网络分析仪测试，但要注意系统性能是不同的， 如果不了解系统的特性，不能完全判断变压器的特性。 并且测试方法也没有一定的标准。 本文解释那些影响以太网变压器EMI性能的主要参数， 在通常配置下，需要一个bench-level测试方法来测试 变压器特性。
2018/10/12
27
以太网线的传输模式


理解以太网线的传输模式是理解变压器EMI抑制 功能的关键。 典型的UTP（非屏蔽网线）和传导的环境（如传 导的GND）是一个多（9）导体的传输线。有意 和无意信号同时传输。有意信号是信号对两线间 的差模信号。无意信号包括：信号对之间的共模 /差模混合信号。信号与环境间的共模信号
2018/10/12
35
一对线的共模模式简化图
2018/10/12
36
共模模式的参数


ZCMC：共模电感的阻抗，通过对共模电流提供高阻抗 抑制EMI，设计目的是获得最大的LCMC和RCMC。 CCMC：共模电感的分布电容，减弱共模电感的高频性 能。可以通过减小线圈间的重合减小此电容容值，特 别是整个线圈两端之间的距离。靠近传导的结构也会 明显影响这个电容的容值。
2018/10/12
37
共模模式的参数
典型的共模电感阻抗是磁芯 材料， 形状，绕线圈数和 CCMC的函数。为了在特定频 率范围获得高的阻抗，在其 它频段一般会有低的阻抗。 共模阻抗会随着磁饱和而降 低，这在以下两种情况中特 别重要： 一是有POE功能时，直流电流会使 磁芯饱和 二是暴露的UTP耦合到强电压和电 流，如暴露在高强度的EMI下。
46
2018/10/12
正确认识所谓的共模端接

高压电容连接到噪声源点会增加线缆的共模电流 和辐射，如图。参考平面如果不是理想的0V，高 频的共模电流会绕过共模电感流到外部线缆上， 引起辐射。


采用75ohm端接电阻，如图。 此电阻提供差分线对之间150ohm的端接，主要 用于混合模式信号的阻抗匹配。高压电容CHV将 线缆终端连接到GND改善EMI。由于有电阻，接 线电感以及其它的限制，这并不是一个接地的低 阻抗路径。
2018/10/12
32
共模信号
是引起EMI的最直接原因，产生的原因包括： 不平衡（阻抗，幅值，时间，dv/dt） 串扰 非理参考面（地弹，参考面与机壳间的射频电压）
2018/10/12
23
非理想中心抽头变压
如图，LCT，△L，C12降低了共模衰减。△L产生了 差模——共模转换 因为LCT + △L≠0，所以中心抽头上存在共模电 压。 共模电压在线缆上驱动共模电流，产生辐射。
2018/10/12
24
共模电感

对有意差分信号的传输，以及对无意共模信号的抑制，如 图
2018/10/12
15
非理想参数

变压器等效电路
2018/10/12
16
频率响应


降低磁化和泄露电感和分布电容可以增加频 率范围 降低磁芯损耗和绕线电阻可以降低插入损耗
2018/10/12
17
频率响应




脉冲上升的时域响应如右图 并联的磁化电感LM对于上升 沿有很大的阻抗，可以忽略 响应曲线是指数阻尼振荡下 降 振荡幅值和阻尼系数决定于 LL，CD，R2。（假设源阻抗 可以忽略）

2018/10/12
39
共模模式的参数


中心抽头连接电感L1，增加中心抽头连接阻抗， 主要决定于布线的情况。不会在中心抽头处产生 信号间转换，但明显降低了100MHz以上的共模 抑制性能。 此电感典型值是10nH
2018/10/12
40
共模模式的参数

中心抽头电容容值：如果容值用0.1uF，与10nH 串联电感在5MHz发生谐振。在谐振频率以上， 中心抽头连接的阻抗主要体现为感性。使用不同 的中心抽头电容可以获得不同的谐振频率，但最 好保证感值L最小。
2018/10/12 3
简介
变压器的构成： 脉冲（隔离）变压器 共模电感 自耦变压器 电容 电阻 封装/结构（集成变压器中的连接器管脚和走线）
2018/10/12
4
简介

典型的以太网口电路
2018/10/12
5
差模传输特性
2018/10/12
6
差模传输特性
主要考虑差模参数。频率范围考虑从1MHz到 100MHz（CAT5E）和250MHz（CAT6） 需要一些理想的假设简化初始的分析： 假设磁导率足够大可认为是无穷大 磁芯的此话足够小可认为是0 忽略磁芯损耗 忽略绕线电阻 所有磁力线都在绕线内（即没有漏磁） 忽略绕线间的电容
2018/10/12
33
75ohm端接的共模阻抗


对于EMI的改善，最好在线缆的终端通过一个低 阻抗直接连接到机壳上。 75ohm端接对于共模信号是否是一个低阻抗？ 75ohm端接对于阻抗匹配更好还是对于共模抑制 更好？
2018/10/12
34
一般变压器的配置


两线共模电感位于PHY侧： 这种配置不适于电流驱动 型的收发器，这种类型的 收发器TX输出功率是由中 心抽头处连接的电源提供 的，后边详细介绍。 需要注意GND≠0V

共模电感的符号和模型。分布电容CCMC降低高频共模电感 的阻抗。有损铁氧体（软铁氧体）由于能量耗散是有好处 的。ZCMC是电阻性而非电抗性。LCMC和RCMC的高阻抗和 CCMC是相互制约的两个参数。
2018/10/12
25
变压器参数总结



主要功能性（差分）参数：变比；磁化电感（开 路电感）；插入损耗；回返损耗（与所有差分参 数有关） 影响差分参数的寄生参数：漏感；分布电容和初 次级线圈间电容 影响共模噪声抑制的参数：中心抽头平衡度；中 心抽头和参考面之间串联阻抗（不平衡+中心抽 头电感+中心抽头电容）；初次级线圈间电容； 共模电感阻抗。
2018/10/12
18
频率响应





脉冲峰值的响应曲线如右 图 响应主要决定于磁化电感 和负载阻抗R2 漏感远小于磁化电感，可 以忽略 分布电容可以忽略，因为 电流不经过此电容 负载电压随时间指数降低
19
2018/10/12
频率响应



漏感远小于磁化电感，可 以忽略 响应曲线是指数阻尼振荡 下降 振荡幅值和阻尼系数决定 于磁化电感，分布电容和 负载阻抗。

绕线电阻

漏磁：磁力线不能在两个线圈中完全耦合， 可以用一个耦合系数k来描述，0<k<1。漏 磁和绕线技术和磁芯形状有关。
2018/10/12
14
非理想参数

分布电容：绕线和磁芯之间的耦合，相邻绕线间的耦合

线圈间电容：初级和次级线圈间的电容，容值足够小，对 于正常差模信号没有影响，对于无意的共模信号有足够低 的阻抗，会明显影响EMI相关特性。
2018/10/12
26
变压器共模特性




共模抑制效能是各器件特性，寄生参数及相互影 响的综合结果 不能仅通过data sheet中的电路图来判断抑制效 能，现在的data sheet对判断EMI抑制性能只有很 少的作用 EMI性能的测试并不容易，需要特定的测试环境 及测试夹具。 与其它滤波器一样，源和负载的共模阻抗及参考 面的阻抗对变压器的共模抑制都很关键。

2018/10/12
7
差模传输特性

法拉第定律，闭合环路的感应电动势与磁力线随 时间的变化率成比例。
