汽车刮水系统电路原理及常见故障检修思路
汽车刮水系统电路原理及常见故障检修思路汽车刮水系统是指防雨雪时，挡风玻璃的水清洗系统。
它是驾驶员驾驶安全的一个非常重要的部分。
刮水系统是由刮水器、水泵、刮风线圈、刮风间隙调节器等组成，而这些设备的正常工作，则需要汽车发电电路的支持。
下面就让我们来了解一下汽车刮水系统的电路原理及常见故障检修思路。
一、汽车刮水系统的电路原理汽车刮水系统的电路原理是由车辆电瓶直流电源、操作开关、刮水器正向和反向开关、刮水器、刮水器电动马达和刮水泵组成。
其中开关、电机驱动器和电动机都与车辆电瓶的电压有关。
汽车刮水系统通过驾驶员在起、停车时选择动作指令，将开关信号传递到刮水器电动马达。
刮水器电动马达通过换向器将电源的正负极反向以达到正反转的目的。
刮水泵作为刮水系统的核心部件之一，其驱动力来自电机电源。
二、汽车刮水系统的常见故障检修方法1. 刮水器失灵原因：驾驶员未及时更换使用时间长的刮水器，从而使刮水器失灵。
检修方法：检查刮水器是否扎在刮水器的磁铁上，若发现摆动幅度小，建议更换刮水器。
2. 刮水器抖动或持续停滞原因：这种情况一般是由于刮水器电机输入电压不足或刮水器刮拭间隙不正确，导致刮水器抖动或持续停滞。
检修方法：检查电机输入电压是否稳定，检测电机内阻是否偏大，对刮水器的拭擦间隙进行调整。
3. 刮水泵失灵原因：刮水泵电机失灵，刮水泵的继电器切换失效，管路堵塞等原因导致刮水泵达不到要求的工作效果。
检修方法：首先检查刮水泵电机输电电压是否达到要求，查看是否能驱动电动机正常轮动，同时检查继电器状态。
若继电器工作正常，则按照水泵工作原理查找管路是否堵塞。
总的来说，汽车刮水系统的电路原理和故障检修方法关系到汽车行驶安全，因此在保持这些设备正常工作的同时，也要将检修方法纳入重要的考虑因素之中。
4. 刮水器喷水功能失效原因：这种情况一般是由于刮水泵马达失灵，刮水泵异常没有喷水，管路堵塞等原因导致。
检修方法：首先检查刮水泵电压是否达到要求，查看是否能驱动电动机正常工作。
风窗刮水器和洗涤器的构造与维修讲义(PPT 51张)
项目六
风窗刮水器和洗涤器的构造与维修
四、典型电动风窗刮水器和洗涤器控制电路分析
下面以图6-13所示的电动风窗刮水器与洗涤器电路为例 来说明电动风窗刮水器与洗涤器各挡位电路的控制过程。 该风窗刮水器电路由点火开关、卸荷继电器、间歇控制器、 风窗刮水器开关、风窗洗涤电动机、风窗刮水电动机等组 成。风窗刮水器开关有“Tip（点动）”、“0（停止）”、 “I（间歇）”、“1（低速）”、“2（高速）”、 “Wa（喷水）”6个挡位。
项目六
风窗刮水器和洗涤器的构造与维修
图6-10 柔性齿条风窗刮水器
项目六
风窗刮水器和洗涤器的构造与维修
三、风窗洗涤器的构造和工作原理 1．风窗清洗器的作用
汽车行驶时，风窗玻璃上常附着灰尘、砂粒等，若不冲洗 就直接使用风窗刮水器，会使风窗刮水器片损伤，并易使 风窗玻璃刮伤；同时风窗玻璃太干燥时，也使风窗刮水器 片受到过大的阻力，易使风窗刮水器电机烧坏。故使Байду номын сангаас风
项目六
风窗刮水器和洗涤器的构造与维修
图6-6 永久磁铁式风窗刮水器电机
项目六
风窗刮水器和洗涤器的构造与维修
①变速原理。永磁式风窗刮水电动机是利用三个电刷来改 变正、负电刷之间串联线圈的个数实现变速的，如图6-7 所示。其原理是：风窗刮水电动机工作时，在电枢内同时 产生反电动势，其方向与电枢电流的方向相反。如要使电 枢旋转，外加电压必须克服反电动势的作用。当电动机转 速升高时，反电动势增高，只有当外加电压等于反电动势 时，电枢的转速才能稳定。 三刷永磁式风窗刮水电动机工作时，电枢绕组产生的反电 动势的方向见图6-7中箭头所示。当将风窗刮水器开关K 拨向L（低速）时，电源电压U加在电刷B1和B3之间。在 电刷B1和B3之间的两条并联支路中，每条支路中各有4个 串联绕组，反电动势的大小与支路中反电动势的大小相等。 由于外加电压需要平衡4个绕组所产生的反电动势，故电 动机转速较低，见图6-7a）。
长沙万通汽修学校,上汽荣威R750维修手册-描述与运作46

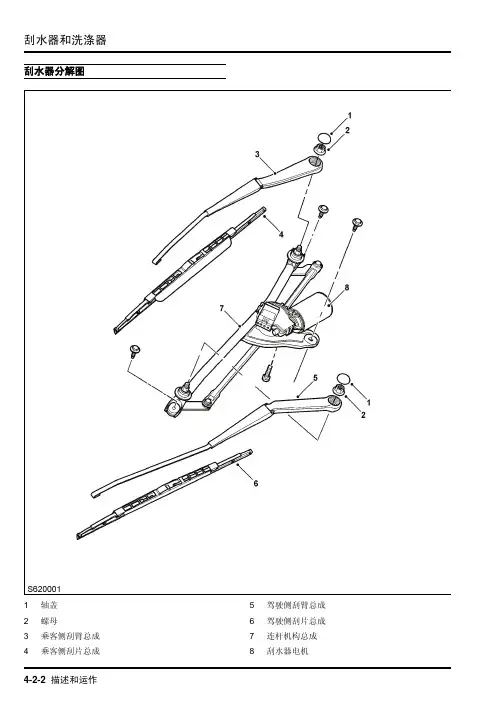

刮水器分解图
1轴盖
2螺母
3乘客侧刮臂总成4乘客侧刮片总成5驾驶侧刮臂总成6驾驶侧刮片总成7连杆机构总成8
刮水器电机
洗涤器分解图
1弯管接头
2前风窗洗涤喷嘴
3前风窗洗涤软管I
4前风窗洗涤软管接头5前风窗洗涤壶加注口盖6前风窗洗涤壶颈
7洗涤壶
8前照灯洗涤软管接头9前照灯洗涤软管I
10前照灯洗涤喷嘴11前照灯洗涤软管II 12前照灯洗涤软管III 13密封环
14前照灯洗涤泵总成15密封环
16前风窗洗涤泵总成17前风窗洗涤软管II 18直管接头
19前风窗洗涤软管III 20液位传感器
刮水器及洗涤器控制图
A=硬线；B=K总线；C=诊断总线
1刮水器电机
2刮水器电机连接器
3刮水／洗涤拨杆开关4前风窗洗涤泵
5车身控制单元(BCU) 6组合仪表
7诊断连接器
8点火开关
9灯光控制模块(LSM) 10前照灯洗涤泵电器R411前照灯洗涤泵保险丝44 (30A) 12前风窗洗涤泵保险丝4 (30A) 13乘客舱保险丝盒
14前照灯洗涤泵
15刮水器保险丝17 (5A)
16刮水器低速继电器R3
17刮水器高速继电器R1
18发动机舱保险丝盒
19雨量传感器（如安装）。
汽车电动刮水器电路组成及工作原理PPT实用课件(共30页)
❖1、刮水器主机 ❖2、连动杆 ❖3、雨刷
刮水器 主机 连动杆
雨刷
主机解 体图 连动杆
雨刷
刮水器 主机 连动杆
雨刷
刮水器 主机
连动杆
雨刷
刮水器 主机
连动杆
雨刷
课题：刮水器电路组成及工作原理
❖ 学习目标：
通过本节的学习，同学们应熟练掌握雨刮器线路结 构及工作原理，为日后的维修打下坚实的基础。
❖ 学习重点：
低速档、高速档的线路连接。 复位、停止线路结构与原理。
❖ 学习难点：
复位、停止线路结构与原理。
根据雨刮开关的控制方式不 同，刮水器电路分两大类：
❖ 1、开关控制搭铁线的雨刮电路
❖ 2、开关控制电源线的雨刮电路
汽车电动刮水器电路组成及工作原理P PT实用 课件( 共30页) 汽车电动刮水器电路组成及工作原理P PT实用 课件( 共30页)
❖
7.只有清醒认识我国历史走向、准确 定位我 国历史 方位， 才能更 加自尊 自信。 只有不 断增强 自尊自 信，才 能更加 敢于正 视自身 不足、 敢于承 认别人 长处， 进而取 长补短 ，更好 迈向伟 大复兴 。
❖
8.一个国家的社会心态与其发展实际 密切相 关，是 时代的 “晴雨 表”“ 风向标 ”；它 同时会 影响每 个社会 成员的 价值取 向和行 为方式 ，甚至 影响整 个国家 发展大 局。积 极健康 的社会 心态是 个人、 社会、 国家发 展进步 的重要 社会心 理基础 ，也是 国家软 实力的 重要组 成部分 。
汽车电动刮水器电路组成及工作原理P PT实用 课件( 共30页)
