马口铁基础知识手册
马口铁(镀锡)常识
马口铁(镀锡板）常识：1．什么是马口铁？马口铁是电镀锡薄钢板的俗称，英文缩写为SPTE，是指两面镀有商业纯锡的冷轧低碳薄钢板或钢带。
它将钢的强度和成型性与锡的耐蚀性、锡焊性和美观的外表结合于一种材料之中，具有耐腐蚀、无毒、强度高、延展性好的特性，广泛应用于食品、饮料、油脂、化工、涂料、油漆、喷雾剂、瓶盖及其它许多日用品的包装。
2．什么是镀铬板？镀铬板又叫无锡钢板，英文缩写为TFS，是针对金属锡资源少、成本偏高的情况而研制的新型制罐材料。
与镀锡板相比较，它具有价格低，涂料附着力强的优点，但在耐蚀性、外观光泽方面不如镀锡板，且目前还不能锡焊，只能采用搭接电阻焊或粘合，目前多用于加工皇冠瓶盖、弱酸性的食品罐头等，近年其用途逐渐广泛。
目前镀铬板在我国仍属新兴产品，还没有建立国家标准，一般生产企业参照《ISO11950-1995冷轧电镀铬/氧化铬钢板》或日本标准《JISG3315-1987无锡镀铬薄钢板》制订执行企业标准。
3.马口铁小百科英国人于 1800 年发明了用于盛装食物并长期保存的第一个马口铁罐，不过此时的马口铁采用的是热浸锡法生产；从 19 世纪 20 年代后，马口铁罐在美国得到了非常大的发展，需求不断增加， 1847 年美国发明制罐机器，从此逐步取代手工制罐； 1900 年电焊机的发明使得马口铁制罐效率得到了非常大的提高，又由于锡价格的昂贵，之后人们逐渐用电镀锡的方法生产马口铁； 20 世纪 90 年代后，制罐技术得到了飞速发展，高速焊机可以达到 1000 罐 / 分钟的生产水平。
从 20 世纪中期，陆续出现了电镀铬薄钢板，用于代替部分马口铁产品的使用。
4. 购买指南⑴.镀锡板的质量标准：目前我国实施的是中华人民共和国国家标准《GB/T2520-2000冷轧电镀锡薄钢板》，等效于《ISO11949：1995冷轧电镀锡板》。
⑵. 镀锡板的钢种，通常有下列三种，见表1：表1 钢基的化学成分：其中：D类钢为铝镇静钢，具有超深冲耐时效的特点；L类钢的非金属夹杂物及残余元素含量低，用于高耐蚀用途。
马口铁知识
。
标准号 调 质 度 代 号
Q/BQB 450－ 1999 － － T－2.5 T－3 T－4 T－5 －
JIS G33031987 T－1 T－2 T－2.5 T－3 T－4 T－5 T－6
DIN EN ISO 10203119491991 1995 T50 TH50＋SE T52 － T57 T61 T65 － TH52＋SE TH55＋SE TH57＋SE TH61＋SE TH65＋SE －
L
D
马口铁调制
符 号 T1 T2 T2.5 T3;T3CA T4CA T5CA DR-8 DR-9 DR-9M DR-10 洛氏硬度目标值 (HR-30T) 46~52 50~56 52~58 54~60 58~64 62~68 70~76 73~79 74~80 77~83 用 途 需要特别加工性质的深冲罐或喷嘴等。 中等程度深冲罐，如小型方罐，椭圆型罐等。 介于T2与T3之间硬度，如小型罐身，罐盖。 一般空罐罐身，罐盖用或王冠瓶盖。 需要较T3硬度条件稍高的罐身或王冠瓶盖。 大型罐罐身或罐盖，以及内压大的容器用。 啤酒，碳酸饮料盖。 大型罐的罐身或天地盖。 啤酒，碳酸饮料的天地盖。 啤酒，碳酸饮料的天地盖。
二片罐由罐顶盖和罐身组成，罐身由铁经冲压深拉伸而 成，最大罐径为65mm。一片罐没有罐顶盖，已能制成 35mm、47mm两种直径。据说现在已能制Φ 52mm的单片铁 气雾罐。由于深拉伸使金相组织更紧密，因此，比三片 气雾罐薄了很多的罐壁仍能耐受相同的压力。由于省去 了罐底，大大降低了壁厚，因此，这类罐的铁消耗比传 统的三片马口铁气雾罐降低了30%～50%，整体能耗减少 了30%～40%,已被成功地用于喷发胶、驱虫剂、防锈剂以 及剃须泡沫等气雾剂产品。 用0.27mm～0.28mmT5/T65板 材代替0.3mmT4材料生产气雾罐顶盖，可以节省5%的原材 料。
马口铁的基本知识
马口铁基本认识1、名称来源传说:1.由澳门(MACAO)传入，取其谐音，故名马口铁，亦名洋铁。
2.另传由西藏阿里部之马口地方输入、故名普通常用马口铁为电镀马口铁(SPTE :Electrolytic Tinplate),学名：冷轧电镀锡薄钢板,也称镀锡薄板。
2、马口铁特性：①不透光性②良好的密封性③锡的还原作用：可与残余氧气发生反应，保鲜效果更好。
④提供有效铁的来源（身体所需微量铁元素）马口铁还具有耐腐蚀、无毒、强度高、延展性好等特点，适合作为金属包装材料。
3、镀锡板的基本构造4、马口铁的分类①按镀层种类分为镀铬铁颜色较暗，耐磨，适合做盖子②按退火方式分为箱式退火马口铁：可以生产出质软加工性能好的马口铁；结晶方向性好，适用于加工连续退火马口铁：调质度高，可以节约使用马口铁的厚度；材质均匀，也适用于高速制罐退火的目的：降低钢的硬度，消除冷加工硬化，改善钢的性能，恢复钢的塑性变形能力。
消除钢的残余内应力，稳定组织，防止变形,均匀钢的组织和化学性能③按轧制次数分类④按材料等级分类MR类钢：绝大多数食品包装用镀锡板钢基。
残余微量元素少，具有优良的耐腐蚀性。
⑤按钝化方法分类⑥按表面分类⑦按硬度分类⑧按镀锡量区分马口铁镀锡量越高，价格越高，抗腐蚀性越强，表面涂料的附着力逐渐降低。
⑨按宽度分类一般很小的马口铁厂的产品为窄带，具有一定规模的马口铁厂才能生产1000mm以上宽度的铁。
生产气雾罐、饮料罐的马口铁市场上常用宽度为832mm，可以生产???，???，???罐型所有高度的空罐（会涉及到正W和反W方向问题），可以称之为万能卷。
5、马口铁包装马口铁包装分为盒板包装和卷板包装，卷板包装又分为卧式包装和立式包装。
盒板包装一般为1200张铁一包，厚铁一般800张铁一包，卷板包装重量一般在5-8吨。
卧式卷包装立式卷包装6、马口铁的制造流程。
马口铁基本认识
1、油 膜:一般使用DOS(Di- Octy 1 Sebacate)油，涂油量為2 – 5 mg/mm2左右，於電鍍馬口鐵皮成品以靜電塗油噴覆；主要功能是提供 潤滑，減少後續作業之擦撞，如搬運、入料成型之擦傷，否則易暴露 底片而降低耐蝕性；油膜尚有助於臘卡塗裝性及印刷作業。 2、氧化膜:由鍍錫線之再熔製程(Reflow)生成之氧化膜及電化學處理所 得之鉻化物膜組成，氧化錫雖具有某些程度之保護作用，但亦不可過 量。為使氧化錫穩定、低成長，並滿足各種食品之耐蝕性要求，須經 電化學處理，塗覆鉻化物膜，如一般用途是以Na2Cr2O7溶液，經陰極 化學塗覆處理。 3、錫層:罐頭之平均貯存壽命與鍍錫量成正比，且鍍錫量愈多，錫層表 面之孔洞量愈少；故以耐蝕性觀點而言，錫層愈厚愈好，一般國際上 規格之鍍錫量約為1.1-15.1g/m2。 4、合金層:SnFe2合金層在底片覆蓋錫層後經過熔融製程(Reflow)生成， 合金層之連續性，細緻性與厚度影響Tinplate之耐蝕性，一旦大量錫 溶於食品中，合金層即成保護底片之第二道防線。 5、底 片:底片即為母材或鋼材，底片之化學成份與表面特性影響 Tinplate及罐頭之耐蝕性，底片之機械性質，亦影響空罐之成形加工。 一般厚度範圍為0.15mm ~ 0.50mm。
化元成 % 學素份 钢种 C M R 0.13 M ediumR esidual 0.60 0.02 0.05 0.01 0.20 常於器之般途 用容等一用。 銅鎳鉻鉬其殘元之 、、、及他留素 L 0.13 L R ow esidual 食容。 品器 D 0.12 D R raw esidual 0.60 0.02 0.05 0.02 0.20 可 免 生 德 (L 避 發 呂 線 uder’s L ine) 鋁氧靜，用深加或 脫全鋼適於沖工 0.60 0.01 0.05 0.01 0.06 0.04 0.06 量少適於有佳蝕 0.05 含 特 ， 用 具 更 耐 之 M n P S Si C u N i C r M o 殘元少具好耐性通 留素，良之蝕，
马口铁相关知识
马口铁是表面镀有一层锡的铁皮，它不易生锈，又叫镀锡铁。
这种镀层钢板在中国很长时间称为“马口铁”,有人认为由于当时制造罐头用的镀锡薄板是从广东省澳门（英文名Macao可读若马口）进口的，所以叫“马口铁”。
也有其他说法，如中国过去用这种镀锡薄板制造煤油灯的灯头，形如马口，所以叫“马口铁”。
“马口铁”这个名称不确切，因此，1973年中国镀锡薄板会议时已正名为镀锡薄板，正式文件不再使用“马口铁”这个名称。
不透光性光线除了会引发食品的劣变反应之外，也会引起蛋白质和氨基酸的变化。
而维生素C受到光线照射更容易使其与其它食品成份作用，以致大量流失。
据研究分析显示，透明玻璃瓶装的牛奶，维他命C 的损失量比深色瓶装的牛奶高14倍，光亦会使牛奶产生氧化异味，以及核素、甲硫胺酸等裂解而损失营养价值，马口铁罐的不透光使得维他命C的保存率最高。
良好的密封性包装容器对空气及其它挥发性气体的阻隔性对营养成份及感官品质的保存非常重要。
比较各种果汁包装容器证明，容器的氧气透过率直接影响果汁的褐变及维他命C的保存；氧气透过率低的金属罐、玻璃瓶和铝箔胶积层、纸盒对维他命C 的保存较好，其中又以铁罐最佳。
锡的还原作用马口铁内壁的锡会与充填时残存于容器内的氧气作用，减少食品成份被氧化的机会。
锡的还原作用，对淡色水果、果汁的风味和色泽有很好的保存效果，因而使用不涂漆铁罐装的果汁罐要比其它包材装的果汁罐营养保存更好，褐变更轻微，风味品质的接受性较好，贮存期限因而延长。
提供有效铁的来源马口铁罐装食品，除少数淡色水果及果汁罐头外，大都使用内部涂漆的空罐，以提高容器的耐蚀特性；由于金属的电化学作用，涂漆罐装罐头食品于贮存中会有少量的铁溶出，以二价铁形态存在于密封的罐头食品中，很容易被人体吸收，含量大约1至10 ppm。
以水果蔬菜产品而言，原料本身含铁量并不多，铁罐产品以每罐350 ml的饮料罐，铁含量 5 ppm计算，每罐可提供1.75mg铁，约为人体每日摄取量1 8mg的十分之一。
马口铁普及知识
1.5/1.5 1.5/1.5 D5.6/2.8 5.6/2.8 50#/25#
2.0/2.0 2.0/2.0 D8.4/2.8 8.4/2.8 75#/25#
2.8/2.8 2.8/2.8 25#/25# D8.4/5.6 8.4/5.6 75#/50#
4.0/4.0 4.0/4.0 D11.2/2.8 11.2/2.8 100#/25#
2． 什么是镀铬板？
镀铬板又叫无锡钢板，英文缩写为TFS，是针对金属锡资源少、
成本偏高的情况而研制的新型制罐材料。与镀锡板相比较，它具有价格低，涂料附着力强的优点，但在耐蚀性、外观光泽方面不如镀锡板，且目前还不能锡焊，只能采用搭接电阻焊或粘合，目前多用于加工皇冠瓶盖、弱酸性的食品罐头等，近年其用途逐渐广泛。
⑸. 镀锡板的表面外观，共有四种：
光亮表面 表面粗糙度0.13～0.33μm 标记：B
石纹表面 表面粗糙度0.24～0.69μm 标记：R
银光表面 表面粗糙度0.77～1.27μm 标记：S
无光表面 表面粗糙度077～1.27μm 标记：M
（无光表面板的表面不经软熔处理）
马口铁，锡（Sn）和铁（Fe）的合金，其中Sn是镀层，马口铁又叫镀锡铁
（注意区分：白铁，Zn、Fe，其中Zn做镀层，是镀锌铁的俗称）
马口铁是电镀锡薄钢板的俗称，英文缩写为SPTE，是指两面镀有商业纯锡的冷轧低碳薄钢板或钢带。锡主要起防止腐蚀与生锈的作用。它将钢的强度和成型性与锡的耐蚀性、锡焊性和美观的外表结合于一种材料之中，具有耐腐蚀、无毒、强度高、延展性好的特性。马口铁-简介
两面不同镀锡量的镀锡板成为差厚镀锡板，其标记方法由供需 双方协商确定，如订货未指定，则在厚镀锡层用暗色平行线标记。
马口铁基本知识
马口铁检测
涂 油 量 测 试
谢谢大家! 谢谢大家
酸洗
电镀
助熔
融熔
化学处理
静电涂油
包装出货
马口铁的包装示意
保护铁皮 打包扣 瓦楞纸板 打包带 防锈纸 防锈纸 铁壳 胶带纸 角铁 木托盘
马口铁的运输示意
卷铁 标签 外周纸板 打包扣 防水纸 内周纸板 防锈纸 内铁圈 保护铁盖 内铁板 外护角铁 护边角纸 内周纸板 短途运输 打包扣 钢带 外铁板
马口铁的运输示意
切斜度
裁
A/B*100%
马口铁检测
形状
项目 方法 备注
裁裁裁裁
边波
用斜度規测量
毛刺
可用侧微仪测观
项目 针孔 毛刺 木纹 淬火瑕疵 凹痕(DENT) 刮伤 擦伤 光泽 方法 铁厂在线针孔检测仪 可用侧微仪测量 目测 目测 目测 目测 目测 目测 备注 不允许 不大于0.03mm
DOS 油 Cr 1.1-15.1g/m2 SnFe2 0.15-0.5mm
Alloy Steel
铁皮(200μm=0.2mm)
注: 1µm=10-3mm=10-6m
制造流程 马口铁的制造流程
炼铁 炼 钢 连续铸造场 热轧工场 酸洗工场
冷轧工场
电解清洗线
箱式退火线
连续退火线
调质轧延线
卷材准备线
碱洗

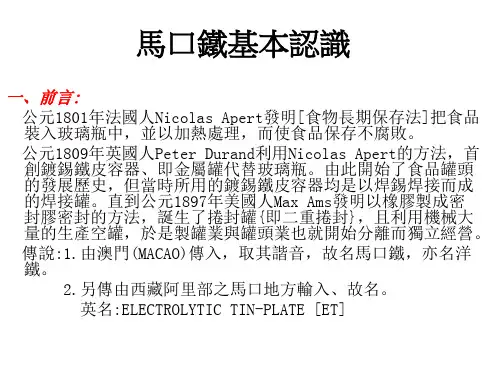

马口铁基本认识
公元1801年法国人Nicolas Apert发明[食物长期保存法]把 食品裝入玻璃瓶中并加热处理，而使食品保存不腐败。 公元1809年英国人Peter Durand利用Nicolas Apert的方法， 首创镀锡铁皮容器、即金属罐代替玻璃瓶。由此开始了食 品罐头的发展历史，但当时所用的镀锡铁皮容器均是以焊 錫焊接而成的焊接罐。直到公元1897年美国人Max Ams发 明以橡胶制成密封胶密封的方法，诞生了卷封罐{即二重 卷封} 传说:1.由澳门(MACAO)传入，取其谐音，故名马口铁，亦 名洋铁。 2.另传由西藏阿里部之马口地方输入、故名。 英名:ELECTROLYTIC TIN-PLATE [ET]
马口铁知识认识
马口铁知识认识马口铁知识认识马口铁镀锡薄钢板，又称马口铁马口铁（SPTE）是两面镀有锡的铁皮，即冷轧低碳薄钢板，可防锈、耐腐蚀、无毒、又名镀锡铁。
主要用于制作金属包装，包括罐头食品、饮料、化工、医药、卫生、涂料、油漆、喷雾剂、化妆品瓶盖等。
早在14世纪波希米亚就开始生产马口铁，主要用来制造餐具和水杯。
1800年，英国人制造了长期保存食物的马口铁罐，1847年，美国人发明了制罐机器，从此马口铁的需求不断扩展，目前全世界每年生产的锡有约1/3以上用来制造马口铁。
基本简介?马口铁是表面镀有一层锡的铁皮，它不易生锈，又叫镀锡铁。
这种镀层钢板在中国很长时间称为“马口铁”，有人认为由于当时制造罐头用的镀锡薄板是从澳门（英文名Macao可读作马口）进口的，所以叫“马口铁”。
也有其他说法，如中国过去用这种镀锡薄板制造煤油灯的灯头，形如马口，所以叫“马口铁”。
“马口铁”这个名称不确切，因此，1973年中国镀锡薄板会议时已正名为镀锡薄板，正式文件不再使用“马口铁”这个名称。
历史起源?马口铁起源于波希米亚（今捷克和斯洛伐克境内）。
该地自古就盛产金属工艺先进，且懂得利用水力从事机器制造，从14世纪起就开始生产马口铁。
在很长一般时期内，这里一直是世界上马口铁的主要产地。
当时马口铁主要用来制造餐具和饮具。
后为第一次世界大战，各国军队制成大量铁制容器（罐头）而延用到今。
发展历程?1810年：世界第一只马口铁罐由英国人发明，并取得专利。
当时一位制罐专家一天可做60只空罐。
1900年：发明电焊机。
1847年：美国发明制罐机器，代替人工。
1965年：铝易开盖开始使用于制罐。
1973年：铁易开盖开始使用于制罐。
1990年：制罐技术提升到每分钟生产1,000罐以上。
1 不透光性光线除了会引发食品的劣变反应之外，也会引起蛋白质和氨基酸的变化。
而维生素C受到光线照射更容易使其与其它食品成份作用，以致大量流失。
据研究分析显示，透明玻璃瓶装的牛奶，维他命C 的损失量比深色瓶装的牛奶高14倍，光亦会使牛奶产生氧化异味，以及核素、甲硫氨酸等裂解而损失营养价值，马口铁罐的不透光使得维他命C的保存率最高。
马口铁的基本常识
三、马口铁有哪些用途？
马口铁的应用非常的广泛，从作为食品及饮料的包 装材到油脂罐、化学品罐以及其它的杂罐，马口 铁的优点及特点提供内容物在物理及化学性质上 很好的保护. 现有的容器包括铁罐、铝罐、纸 类以及塑胶容器，这些容器的回收处理特性各有 不同，但是以铁罐在回收处理上较其它包装材质 容器为优。 • 基于国际环境管理标准ISO-14000 推行在即，具 有低污染、可回收、省资源特性的马口铁罐，在 未来包装用途上，将有更宽广的发展空间.
一、马口铁从何而来
镀锡板，在中国很长时间称为“马口铁”，有人认为由于当时制造罐 头用的镀锡薄板是从澳门(英文名Macao)迚口的，所以叫“马口铁”。 也有另外说法，如中国过去用这种镀锡薄板制造煤油灯的灯头，形如 马口，所以叫“马口铁”。“马口铁”这个名称不确切，因此，1973 年中国镀锡薄板会议时已正名为镀锡薄板，正式文件不再使用“马口 铁”这个名称。
马口铁内壁的锡会与充填时残存于容器内的 氧气作用，减少食品成份被氧化的机会。锡的还 原作用，对淡色水果、果汁的风味和色泽有很好 的保存效果，因而使用不涂漆铁罐装的果汁罐要 比其它包材装的果汁罐营养保存更好，褐变更轻 微，风味品质的接受性较好，贮存期限因而延长。
特点（三）、材质的不透光性
光线除了会引发食品的劣变反应之外，也会引起 蛋白质和氨基酸的变化。而维生素C受到光线照 射更容易使其与其它食品成份作用，以致大量流 失。 据研究分析显示，透明玱璃瓶装的牛奶，维 他命C的损失量比深色瓶装的牛奶高14倍，光亦 会使牛奶产生氧化异味，以及核素、甲硫氨酸等 裂解而损失营养价值，马口铁罐的不透光使得维 他命C的保存率最高
马口铁
Page - 7 -
国内镀锡板的价格
2011年12月广东市场镀锡板最新价格行情：
Perfetti Van Melle Confectionery (China) Co. Ltd
Page - 8 -
2012年国际镀锡板价格走势
欧洲：需求削减，产能下降，钢厂预计提价40-60欧元/吨
欧洲地区关于2012年上半年镀锡板价格的谈判被拖延。往年通常在10月份或最迟11月 份结束，但此次钢厂试图通过减产等措施改善供需关系为提价创造基础，各钢厂想将 报价上调40-60欧元（55-80美元），因此虽已入11月中旬，钢厂还在为谈判而努力。 此外，另一个分歧在于钢厂希望签署半年一续的合同，而罐头制造商则希望签署全年 的合同。 据悉，安赛乐米塔尔欧洲公司关闭三条镀锡板生产线；塔塔钢铁欧洲公司关闭一条生 产线；德国Rasselstein公司计划削减产能10%。但尽管如此，供需关系并未有多大改 善，因需求下降幅度大于产能削减幅度。鉴于此，欧洲钢厂开始对中美和南美洲等地 增加镀锡板出口，欧元的贬值本应有利于其出口，但以美元计算的价格并未上涨。
亚洲：需求旺季来临，价格将随之回升
如果欧洲地区明年上半年的镀锡板定价上涨，将对亚洲市场产生积极作用。亚洲地区 本季度镀锡板价格低迷，主要由于进入需求淡季，但通常在下一个季度需求将开始改 善，价格亦随之回升。日本钢厂预计将在下一季度的价格谈判中维持现在的价格水平 或稍有上调。即使欧洲钢厂价格谈判被拖延至12月份，只要其价格上调将为日本钢厂 下季度的谈判创造一个上升的势头。
马口铁材料特性及优点：1. 不透光性 2.良好的密封性 3.锡的还原作用 4. 提供有效铁的来源 5. 可回收,再利用.符合国际环保要求,符合未来产品趋 势 6. 坚固、保护性好，不变形、耐震、耐火，可耐高温及高压 。 马口铁生产流程:
1.4.4 马口铁知识
二、镀锡板的生产方法
3、冷轧 目的是将带钢厚度减薄，改善带钢的表面质量。酸洗 后带钢通过5-6座串列式连轧机轧制，使厚度减薄到原 来厚度的30%-50%。用棕榈油做冷却剂，在下一道工序 之前先经电解清洗。 4、退火 带钢由于冷轧产生冷作硬化，必须进行退火恢复塑性。 退火温度通常在600-700℃范围。目前冷轧带钢所采用 的退火方式有箱式退火和连续退火两种。两种方法都是 把冷轧带钢加热到一定温度，保温一定时间后冷却的方 法。所不同的是箱式退火是将带钢整卷放箱式炉退火， 时间约10-30小时，箱式退火的带钢适用于生产质软的 镀锡板，以“BA”做标志；连续退火是带钢在开卷机下 连
二、镀锡板的生产方法
镀锡板的原材料是含碳<0.25%的低碳钢。镀锡板的 生产方法是先将钢锭或连续铸造材料，经过热轧和冷轧 成薄钢板，然后再进行热浸或电镀锡而成镀锡板。其流 程如下：
板坯连铸 热轧 板坯初轧 铸锭 电解清洗 酸洗 冷轧 连续式清洗和退火线 箱式退火 平整 炼钢 开始
涂油 包装
钝化处理 清洗
三、镀锡板的主要技术条件
T T2 T T 1 .5 4 6 4 5 6 7 9 5 1 0 ± ± ± ± 3 3 3 3 T2 T3 T5 53± 3 57± 3 65± 3
马口铁基础知识手册
马口铁基础知识手册（内部培训资料：第一版）品质部20XX年12月注：该资料涉及供应商与我司协议内容，不得带出本公司与外人沟通。
一、马口铁基本知识1、马口铁学名电镀锡薄钢板，国家标准编号GB/T2520-20002、镀锡板是由钢基、锡铁合金层、锡层、氧化膜和油膜五层构成，如图所示。
3、Ⅰ级镀锡薄钢板经过在线检查的电镀锡板，在正常贮存条件下，适合在整张钢板表面上进行常规的涂漆和印刷，不得有下列缺陷：a）穿透钢板厚度的针孔；b）厚度超出标准规定的偏差；c）对使用有影响的伤痕、凹坑、褶皱、锈迹、磨蚀黑斑等表面缺陷；d）对使用有影响的形状缺陷4、Ⅱ级镀锡薄钢板表面质量低于Ⅰ级镀锡薄钢板，允许有杂质、折皱、刮伤、油迹、压痕、毛刺、烧点等小面积较明显的表面缺陷或形状缺陷，不保证整张钢板都能进行常规的涂漆和印刷。
5、以板卷供货的镀锡板，生产者不可能把不符合Ⅰ级的部分去除，只能在用户剪切时把他们分选出来，但生产者应当通过质量控制和在线检验提高表面质量，保证板卷剪切后至少有90%符合Ⅰ级镀锡薄钢板的要求。
6、马口铁包装分为盒铁和卷铁，其中盒铁以一个包装单元内的总张数作为采购、投诉的依据，卷铁以一个包装单元内的总重量作为采购、投诉的依据。
7、马口铁的密度为0.00785g/mm3。
8、镀铬薄钢板简称镀铬板,系无锡钢板,是由于金属锡资源少、成本偏高的情况而研制的新型材料。
9、镀铬板的结构有四层:钢基板、金属铬层、水合氧化铬层和油膜。
10、镀铬板的性质：a)成本比镀锡板约低10 % ,外观光泽不及镀锡板看好。
b)耐蚀性不及镀锡板，镀层薄而针孔率高，因此使用时内外表面要上涂料。
c)镀铬板附着力强，对有机涂料的附着力比镀锡板强3～6 倍。
抗硫化腐蚀能力也比镀锡板强。
d)镀铬板不能锡焊，只能采用搭接电阻焊或粘合。
e)镀层薄而韧性差,制罐易破裂，因而不宜冲拨罐，可用于深冲罐。
f)镀铬板耐高温性强,一般在5000 ℃颜色和硬度均无明显变化，至7000 ℃时才开始变软.11、我司现有及使用过的马口铁供应商有：宝钢、太平洋、海宇、中粤、统一、中日达、汉泉、新大中、梅钢、时运、华联等。
马口铁专业知识培训
2015
六、 尺寸及偏差 1、厚度允许偏差： 不大于公称厚度的±7%。 注：厚度测量位置为距钢板及钢带两侧边 部不小于10mm任一点。
2.薄边： 薄边是钢板及钢带沿宽度方向上厚度的变 化，其特征是在靠近钢板及钢带的边缘发
2015
3、宽度允许偏差： 钢板及钢带的宽度允许偏差为0mm～+3mm 。
注: spcc: 一般用冷轧碳钢薄板及钢带 （衡水钢铁用基板 ）
2015
三、 马口铁分类及代号（二）
分类方式 表面状态
钝化方式 边部形状
类别 光亮表面 粗糙表面 银色表面 无光表面 化学钝化 电化学钝化 低铬钝化
直边 花边
代号 B R S M CP CE LCr SL WL
表面粗糙度 0.13-0.33μm 0.24-0.69μm 0.77-1.27μm 0.77-1.27μm
--------------------------
七、 钝化的作用（一）
2015
八、 油膜介绍（二）
2015
“结露”（一）
2015
2015
2015
十一、 附着力的影响因素（小结）
4、镰刀湾：
每任意1000mm长度上，镰刀弯应不大于 1mm.
检验取样
2015
七、 钝化的作用（一）
2015
七、 钝化的作用（二）
2015
八、 油膜介绍（一）
2015
八、 油膜介绍（二）
2015
九、 油膜与“眼孔”
2015
十、 镀锡板的涂饰性（一）
2015
2015
十、 镀锡板的涂饰性（二）相关定义 1.润湿： 液相与固相接触时液相沿着固相表面铺 展的现象。
L
马口铁(镀锡)常识
马口铁(镀锡)常识马口铁是一种经过镀锡处理的黑钢板，具有高耐腐蚀性和良好的可焊接性。
它被广泛应用于食品工业、医药行业、化工行业等领域。
在这里，我们将介绍一些关于马口铁的常识。
马口铁的制作工艺马口铁的制作工艺主要分为三个步骤：1.预处理：首先将黑钢板表面清洗干净，去除表面氧化物和油脂等物质。
2.镀锡：将清洗干净的黑钢板浸入镀锡液中，通过电化学反应在钢板表面形成一层锡质膜，从而使钢板具有高耐腐蚀性和良好的可焊接性。
3.后处理：将镀锡后的马口铁进行整形、冲裁等加工，使其成为所需的形状和尺寸。
马口铁的特点1. 高耐腐蚀性由于马口铁表面覆盖了一层锡质膜，它的耐腐蚀性非常高。
在酸碱环境下，锡质膜可以防止钢板被腐蚀。
因此，马口铁被广泛应用于食品工业、医药行业等需要高卫生的领域。
2. 良好的可焊接性镀锡的马口铁表面非常平滑，不仅具有很好的美观效果，还有良好的可焊接性，能够满足一系列焊接需求。
3. 轻便耐用马口铁钢板经过镀锡处理，表面平滑，质量轻便，耐用寿命较长。
马口铁的应用1. 食品工业马口铁作为一种食品级包装材料，被广泛应用于罐头包装、饮料包装、奶粉包装等领域。
通过镀锡处理，可以使金属罐的内壁和盖板具有良好的耐腐蚀性和密封性。
2. 医药行业马口铁在医药行业中被用作药品包装材料。
由于马口铁的表面光滑，不吸附氧气和水汽，能够有效保护药品的质量和稳定性。
3. 化工行业马口铁在化工行业中也被广泛应用。
通过镀锡处理，可以使金属桶的内部具有高耐腐蚀性，能够有效地存储酸碱、化学药品等危险物品。
如何保养马口铁产品虽然马口铁具有高耐腐蚀性，但是在使用过程中，仍需要注意以下事项：1.保持干燥：马口铁产品在存储或使用时要避免受潮和湿度过高，尽量保持干燥。
2.避免碰撞：避免马口铁产品被撞击或掉落，以免刮伤表面的锡质膜。
3.避免酸碱环境：马口铁不能长时间存放在酸碱环境中，以免对表面的锡质膜造成损害。
4.清洁彻底：使用时要保持清洁，尽量避免使用硬物刷洗，以免刮伤表面的锡质膜。
马口铁知识
1.食品罐头/马口铁可以确保食品的卫生，将腐败的可能 性降到最低，有效阻绝健康上的危险，同时也符合现代 人在饮食上方便、快速的需求。如：各类肉质、水果等 罐头。 2.饮料罐/马口铁罐可用于填充果汁、咖啡、茶类及运动饮 料，也可填装可乐、汽水、啤酒等饮料。而马口铁罐的 可高度工性使其罐型变化多，无论高、矮、大、小，或 方、或圆，均可满足现今饮料包装多样化的需求及消费 者嗜好。 3.化学品罐/马口铁材质坚固、保护性好，不变形、耐震、 耐火，是化学品的最佳包装材料。 4.喷雾及其它杂罐/可耐高温及高压的马口铁罐，特别 适合高压充填之喷雾罐。罐形多变以及印刷精美的饼干 桶、文具盒以及奶粉罐皆是马口铁的产品。
L
D
马口铁调制
符 号 T1 洛氏硬度目标值 (HR-30T) 46~52 50~56 52~58 54~60 58~64 62~68 70~76 73~79 74~80 77~83 用 途 需要特别加工性质的深冲罐或喷嘴等。 中等程度深冲罐，如小型方罐，椭圆型罐等。 介于T2与T3之间硬度，如小型罐身，罐盖。 一般空罐罐身，罐盖用或王冠瓶盖。 需要较T3硬度条件稍高的罐身或王冠瓶盖。 大型罐罐身或罐盖，以及内压大的容器用。 啤酒，碳酸饮料盖。 大型罐的罐身或天地盖。 啤酒，碳酸饮料的天地盖。 啤酒，碳酸饮料的天地盖。
二、马口铁行业标准
钢板及钢带的牌号通常由原板钢类型、调质度代号和退火方式构成。 例如：MR T-2.5CA， T例如：MR T-2.5CA，L T-3CA 用于制作二片拉拔罐（DI）的电镀锡板只适用于钢类型D 用于制作二片拉拔罐（DI）的电镀锡板只适用于钢类型D，其牌号 由原板钢类型D、调质度代号、退火方式和代号DI构成。 由原板钢类型D、调质度代号、退火方式和代号DI构成。 例如：D T例如：D T-2.5CA DI，D T-3CA DI DI， T用于制作盛装酸性内容物的素面（镀锡量8.4 g/m2以上）食品罐的 用于制作盛装酸性内容物的素面（镀锡量8.4 g/m2以上）食品罐的 电镀锡板即K板只适用于钢类型L，其牌号由原板钢类型L 电镀锡板即K板只适用于钢类型L，其牌号由原板钢类型L、调质度代 号、退火方式和代号K 号、退火方式和代号K构成。 例如：L T例如：L T-2.5CA K，L T-3CA K K， T用于制作盛装蘑菇等要求低铬钝化处理的食品罐的电镀锡板适用于 钢类型MR和 ，其牌号由原板钢类型MR或 钢类型MR和L，其牌号由原板钢类型MR或L、调质度代号、退火方式 和代号LCr构成。 和代号LCr构成。 例如：MR T例如：MR T-2.5CA LCr，L T-3CA LCr LCr， T-
马口铁基本知识
马口铁包装特点
1、环保性:马口铁罐易于氧化分解，且利于垃圾分类处理， 回收再利用。 2、安全性:密封性好，产品保质期长。 3、消費性:铁罐导热性佳，易于加热冷却，符合消費者所需。 具有足够的強度及硬度，不易变形，更便于搬运和储存。 产品色彩多层次、外观精美，滿足消費者的视觉享受。 4、经济性:适合大批量连续生产，投资成本经济，使消費者 能享受到物美而价廉的产品。
马口铁检测
硬度
代号 T1 T2 T3 T4 T5 T6 DR-8 DR-9 DR-10
洛氏硬度目标值（HR30T）
49±3 53±3 57±3 61±3 65±3 70±3 73±3 76±3 80±3
表面洛氏表面硬度计(HR - 30T)
马口铁检测
杯突值
马口铁检测
表面粗糙度
马口铁检测
镀锡量测试
DOS 油 Cr 1.1-15.1g/m2 SnFe2 0.15-0.5mm
Alloy Steel
铁皮(200μm=0.2mm)
注: 1µm=10-3mm=10-6m
制造流程 马口铁的制造流程
炼铁 炼 钢 连续铸造场 热轧工场 酸洗工场
பைடு நூலகம்
冷轧工场
电解清洗线
箱式退火线
连续退火线
调质轧延线
卷材准备线
碱洗
等厚镀锡量 2.8/2.8、5.6/5.6、8.4/8.4，11.2/11.2 按镀锡量 差厚镀锡量
一级镀锡板 Ⅰ 按表面质量 二级镀锡板 Ⅱ 化学抗性 K板 K-Plate （具有良好 耐腐蚀性） J板 J-Plate
符合酸滞值（PL）、铁溶值（ISV）、锡晶度（TCS）、 合金-锡偶电流值(ATC)四项试验 符合酸滞值（PL）、铁溶值（ISV）、锡晶度（TCS） 三项试验
马口铁基本知识
公元1801年法国人Nicolas Apert发明[食物长期保存法]把 食品裝入玻璃瓶中并加热处理，而使食品保存不腐败。 公元1809年英国人Peter Durand利用Nicolas Apert的方法， 首创镀锡铁皮容器、即金属罐代替玻璃瓶。由此开始了食 品罐头的发展历史，但当时所用的镀锡铁皮容器均是以焊 錫焊接而成的焊接罐。直到公元1897年美国人Max Ams发 明以橡胶制成密封胶密封的方法，诞生了卷封罐{即二重 卷封}
具有足够的強度及硬度，不易变形，更便于搬运和储存。 产品色彩多层次、外观精美，滿足消費者的视觉享受。 4、经济性:适合大批量连续生产，投资成本经济，使消費者 能享受到物美而价廉的产品。
镀锡板的基本构造
普通常用马口铁为电镀马口铁(SPTE :Electroytic Tinplate) ， 学名：冷轧电镀锡薄钢板 马口铁断面結构如下:
马口铁检测
外观
项目 针孔 毛刺 木纹 淬火瑕疵 凹痕(DENT) 刮伤 擦伤 光泽
方法 铁厂在线针孔检测仪
可用侧微仪测量 目测 目测 目测 目测 目测 目测
备注 不允许 不大于0.03mm
马口铁检测
硬度
代号 T1 T2 T3 T4 T5 T6 DR-8 DR-9
DR-10
洛氏硬度目标值（HR30T）
传说:1.由澳门(MACAO)传入，取其谐音，故名马口铁，亦 名洋铁。
2.另传由西藏阿里部之马口地方输入、故名。 英名:ELECTROLYTIC TIN-PLATE [ET]
马口铁包装特点
1、环保性:马口铁罐易于氧化分解，且利于垃圾分类处理， 回收再利用。
2、安全性:密封性好，产品保质期长。 3、消費性:铁罐导热性佳，易于加热冷却，符合消費者所需。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
马口铁
基础知识手册（内部培训资料：第一版）
品质部
2010年12月
注：该资料涉及供应商与我司协议内容，不得带出本公司与外人沟通。
一、马口铁基本知识
1、马口铁学名电镀锡薄钢板，国家标准编号GB/T2520-2000
2、镀锡板是由钢基、锡铁合金层、锡层、氧化膜和油膜五层构成，如图所示。
3、Ⅰ级镀锡薄钢板
经过在线检查的电镀锡板，在正常贮存条件下，适合在整张钢板表面上进行常规的涂漆和印刷，不得有下列缺陷：
a）穿透钢板厚度的针孔；
b）厚度超出标准规定的偏差；
c）对使用有影响的伤痕、凹坑、褶皱、锈迹、磨蚀黑斑等表
面缺陷；
d）对使用有影响的形状缺陷
4、Ⅱ级镀锡薄钢板
表面质量低于Ⅰ级镀锡薄钢板，允许有杂质、折皱、刮伤、油迹、压痕、毛刺、烧点等小面积较明显的表面缺陷或形状缺陷，不保证整张钢板都能进行常规的涂漆和印刷。
5、以板卷供货的镀锡板，生产者不可能把不符合Ⅰ级的部分去除，
只能在用户剪切时把他们分选出来，但生产者应当通过质量控制和在线检验提高表面质量，保证板卷剪切后至少有90%符合Ⅰ级镀锡薄钢板的要求。
6、马口铁包装分为盒铁和卷铁，其中盒铁以一个包装单元内的总
张数作为采购、投诉的依据，卷铁以一个包装单元内的总重量作为采购、投诉的依据。
7、马口铁的密度为0.00785g/mm3。
8、镀铬薄钢板简称镀铬板,系无锡钢板,是由于金属锡资源少、成
本偏高的情况而研制的新型材料。
9、镀铬板的结构有四层:钢基板、金属铬层、水合氧化铬层和油
膜。
10、镀铬板的性质：
a)成本比镀锡板约低10 % ,外观光泽不及镀锡板看好。
b)耐蚀性不及镀锡板，镀层薄而针孔率高，因此使用时内外表面要上涂料。
c)镀铬板附着力强，对有机涂料的附着力比镀锡板强3～6 倍。
抗硫化腐蚀能力也比镀锡板强。
d)镀铬板不能锡焊，只能采用搭接电阻焊或粘合。
e)镀层薄而韧性差,制罐易破裂，因而不宜冲拨罐，可用于深冲罐。
f)镀铬板耐高温性强,一般在5000 ℃颜色和硬度均无明显
变化，至7000 ℃时才开始变软.
11、我司现有及使用过的马口铁供应商有：宝钢、太平洋、海宇、
中粤、统一、中日达、汉泉、新大中、梅钢、时运、华联等。
12、现我司马口铁需检测的项目：长度、宽度、厚度、同板差、
边波、毛刺、硬度、黑灰。
13、具体检验方法、检验仪器、抽样方法详见国标、公司内部标
准、来料检验规程等资料。
二、马口铁相关符号或说明
三、尺寸偏差
四、形状偏差
五、马口铁洛式硬度目标值（HRT30）
六、马口铁质量异常经验收集。
