家庭用电电路
家庭电路
家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。
③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。
④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。
保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。
⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。
在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。
接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。
⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。
利用电能工作，将电能转化为其他形式能。
⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。
知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。
由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。
2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。
家庭用电接线常识大全
家庭用电接线常识大全
家庭用电接线是我们日常生活中必不可少的一部分，正确的接
线对于家庭电气安全至关重要。
以下是家庭用电接线常识的大全：
1. 了解电路结构，家庭用电通常包括主线路、分支线路和插座
线路。
主线路从电表进入家庭，分支线路连接到主线路，而插座线
路则连接到分支线路。
了解这些结构有助于正确理解家庭用电接线
的基本原理。
2. 接线颜色，在家庭用电中，通常使用三种颜色的电线，蓝色
代表中性线，棕色代表火线，黄绿色代表接地线。
正确连接这些电
线至关重要，以确保电路的正常运行和安全性。
3. 接线工具，在进行家庭用电接线时，需要使用一些专门的工具，如螺丝刀、剥线钳、绝缘胶带等。
这些工具有助于确保接线的
稳固和安全。
4. 接线规范，家庭用电接线需要按照国家标准和安全规范进行。
正确的接线方法可以避免电路短路、漏电等安全隐患，保障家庭用
电的安全。
5. 插座安装，在安装插座时，需要确保火线、零线和接地线连接正确，同时要使用防护盖和保护装置，以防止触电事故的发生。
6. 负载均衡，在家庭用电中，需要合理规划电器的用电位置，避免同一回路上负载过重，导致过载和安全隐患。
7. 定期检测，家庭用电接线需要定期检测，以确保电线、插座和开关的正常运行。
定期检测可以及时发现潜在的安全问题，保障家庭用电的安全。
总之，家庭用电接线是一项需要谨慎对待的工作，正确的接线方法和规范操作对于家庭用电的安全至关重要。
希望以上信息对你有所帮助，如果你还有其他问题，欢迎继续提问。
九年级科学家庭电路及安全用电
安全第一
在排除故障时，务必确保自身 安全，切勿带电操作。
由简到繁
先从简单的故障入手，逐步排 查复杂的故障，提高维修效率
。
记录和总结
记录故障现象和维修过程，总 结经验教训，以便今后遇到类
似问题时能够快速解决。
06
总结回顾与拓展延伸
关键知识点总结
家庭电路的基本组成
包括进户线、电能表、总开关、保险装置、用电器、插 座、导线等。
常见故障类型及原因
线路短路
由于电线老化、破损或安装 不当等原因导致线路短路， 可能引发火灾等严重后果。
负载过大
接触不良
漏电
家用电器过多或同时使用大 功率电器，导致电路负载过 大，保险丝熔断或跳闸。
插头、插座或开关等接触 不良，导致电路时通时断 ，影响电器正常工作。
由于线路老化、绝缘破损 或电器故障等原因导致漏 电，可能引发触电事故。
断路器
具有过载和短路保护功能，当电 路中出现过载或短路时，断路器 会自动跳闸断开电路。
过载保护装置
过载定义
当电路中的电流超过设备的额定电流 时，称为过载。
过载保护原理
通过检测电路中的电流，一旦电流超 过设定值，过载保护装置会自动切断 电路，避免设备因过载而损坏。
漏电保护装置
漏电定义
当电路中的火线与零线之间的电流不平衡时，称为漏电。
漏电保护原理
漏电保护装置通过检测火线与零线之间的电流差，一旦检测 到漏电，会自动切断电路，从而保护人身安全和设备不受损 坏。同时，漏电保护装置还具有过载和短路保护功能。
04
安全用电常识与操作规范
安全用电原则
不接触低压带电体，不靠 近高压带电体
安装、检修电器应穿绝缘鞋， 站在绝缘体上，且要切断电源
第十九章第1节--家庭电路-课件(共30张PPT)
实战演练
知识点二：家庭电路故障的判断 例题3：炎热的夏天，小雷家新安装了空调。当空调运转时，只要
将完好的电水壶插头插入插座，空气开关就跳闸，分析原 因可能是（ B ）。
A. 电水壶的插头没插入前，插座就短路了 B. 电路中用电器的总功率过大 C. 电路中总电流小于空气开关的额定电流 D. 电线过细而电阻大造成电路电流过大
火线和零线
另一种常见试电笔形状如螺丝刀（见右图） ，使用时要用指尖抵住上端的金属帽。试电 笔通常也用来检查电气设备的外壳是否带电 。通常情况下，家庭电路中各个用电器的通 断，不应该影响其他用电器的通断，所以用 电器应该并联后接在电路中。控制用电器的 开关要连接在火线和用电器之间。
三线插头和漏电保护器
U
流会过大。用电器由于长期使用或接线不当，造成火线和其他不能带电 的导体直接或间接接触，就是漏电，容易造成触电事故。
课堂练习
知识点一：家庭电路的组成与连接 例题1：关于家庭电路，下列说法中正确的是（ D ）。
A. 家用电器的金属外壳可以不接地 B. 电能表是测量用电器总功率的仪表 C. 空气开关跳闸，说明电路中出现短路 D. 在家庭电路中，各用电器之间是并联关系
实战演练
知识点一：家庭电路的组成与连接 例题2：下列关于家庭电路的说法中，正确的是（ A ） 。
A. 使用电冰箱时必须使用三孔插座 B. 能够使试电笔氖管发光的是零线 C. 熔丝（保险丝）熔断后可以用铜丝代替 D. 控制电路的开关应接在零线和用电器之间
实验探究
【解析】电冰箱使用三孔插座，当电冰箱漏电时，电流就通过地线，流入大 地，防止触电事故的发生，故选项A正确；用测电笔来辨别火线和零线时， 能够使测电笔的氖管发光的是火线，故选项B错误；保险丝采用电阻率大熔 点低的银铜合金制成，在电流过大时能自动切断电源。铜的熔点高，在电流 过大时不能自动切断电源，不能起到保险的作用，故选项C错误；控制电路 的开关应该接在火线和用电器之间，防止开关断开时，用电器仍然和火线连 接造成触电事故，故选项D错误。

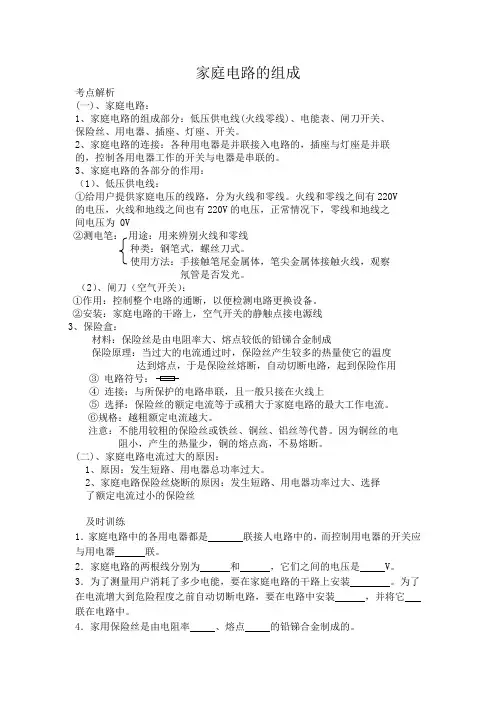

家庭电路的组成
家庭电路的组成考点解析(一)、家庭电路：1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：（1）、低压供电线：①给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
（2）、闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线3、保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
(二)、家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝及时训练1．家庭电路中的各用电器都是联接人电路中的，而控制用电器的开关应与用电器联。
2．家庭电路的两根线分别为和，它们之间的电压是 V。
3．为了测量用户消耗了多少电能，要在家庭电路的干路上安装。
为了在电流增大到危险程度之前自动切断电路，要在电路中安装，并将它联在电路中。
4．家用保险丝是由电阻率、熔点的铅锑合金制成的。
5．三孔插座比两孔插座多的那个孔是跟相连的。
用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。
家庭电路 课件
保险丝的工作原理：
当电路中有过大电流通过，保险丝上 产生较多的热量，使它的温度达到熔点而 熔断，自动切断电路，起到保险作用。
对保险丝的要求
1、制作材料：用电阻率较大而熔点较低的 铅锑合金制成。
2、选用要求：保险丝的规格应等于或略大 于电路中所有电器正常工作时的总电流。
3、不能用铁丝、铜丝代替。
管 式 保 险 丝
家庭电路中电流过大的原因
保险丝烧断（空气开关跳闸）的原因
2.用电器总功率过大
同时使用许多用电器或是 同时使用若干个大功率的 用电器。
例如：居民楼里电炉子、电暖气、微波炉、电熨 斗等大功率用电器插在一个插板上让它们同时工 作，会导致电流过大烧毁保险丝或造成跳闸。
家庭电路中电流过大的原因
5.家庭电路中电流过大的原因 （1）短路 （2）用电器总功率过大
空 气 开 关
空气开关
测电笔
3.测电笔：辨别火线和零线 该作笔记啦！
二、测 电 笔
感 应 测 电 笔
有关测电笔
测电笔是用来辨别 火 线 和 零 线的，手应该接触 笔尾的 金属体，笔尖接触 一根电线，如果氖管发光， 表示接触的是 火 线,否则 是 零 线。
插座---家庭电路预留的电源接口
零 线
与大地之间的电压是0V
家庭电路的组成
配电盘
闸刀开关
电 能 表
熔断器
电能表
电能表要装在家庭电路的干路上；
作用：测量用户在一定时间内消耗的电能。
闸刀开关
作用：控制整个电路，方便检查和维修。
熔断器
作用：当电路中电流过大时，保险丝熔断， 自动切断电路，起到保护电路的作用。
注：绝对不能用铜丝、铁丝代替保险丝
控制灯的开关应接在火线上
家庭电路课件
试电笔的种类和结构
笔尾金属体
笔尖金属体 电阻 氖管
笔 形 测 电 笔
螺丝刀形测电笔
试电笔的使用方法
手握 笔尾金属 体，笔尖 金属体接 触导线。
试电笔
（1）作用：用来辨别火线和零线。 （2）构造：笔尖金属体、高倍电阻、氖管、 弹簧、笔尾金属体。 （3）使用方法：用手接触笔尾的金属 体，笔尖接触电线（或与电线连通的 导体），如果氖管发光，表示接触的 是火线；如果氖管不发光，表示接触 的是零线。
接通和切断电源，便于更 换电器或维修设备
➢闸刀开关的结构：
➢闸刀开关的安装原则：动触头
电源线连在静触头上，静
触头一定要在上边，切不可 倒装。否则断开的闸刀可能 自动落下合上，造成事故。
保险丝
静触头
保
工作原理:
险
丝
当电路
（ቤተ መጻሕፍቲ ባይዱ
中有过大电
装 在
流通过，保
保
险丝上产生
险
较多的热量，
盒 里
使它的温度
）
达到熔点而
E
E
N
L
三
N L 接火线
两
接零线
接用电 部分
孔 插
孔 插 座
座
接法：左零右火上接地
接用 电器
插座与插 头交界处
用
电
零线 火线
器
外
壳
接
地 接地
用
电
零线 火线
器
外
壳
没
有 接 接地
地
漏电保护器
漏电电流动作保护器，简称漏电保护器，又叫漏 电保护开关，主要是用来在设备发生漏电故障时 以及对有致命危险的人身触电进行保护。而且它 还具有欠压保护的作用。
家庭电路 PPT课件
这节课我学到了些什么？
火线 零线
我发现了：
1、插座和用电器并联
2、各用电器之间并联
3、用电器和控制它的开关之间是 串联的，且为了安全起见，火线过 来先接开关再接用电器。 4、插座有双孔和三孔之分
1、关于家庭电路，下列说法中不正确的是（C）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
切勿用铜丝或铁丝替代保险丝
用以学过的知识，你能解决吗？
开关与被控制 的电灯怎样连接？ 灯头里面的线又怎 么连接呢？
家庭电路的组成和连接方法
火线 零线
从户外的低压电网引进室内的进户线有
__两____根，其中有一根在室外就与大地 相连，我们叫它__零___线；另一根叫端线， 俗称_____火线。
家庭电路的组成
你得到哪些有用的信息。
火线 零线
插座
插头
用
电
器
金
属
外
壳
“左零右火上接地”
同是漏电，
火零 线线
火零 线线
为何反差如
此大？
断路器：
作用：替代闸刀开关和熔断器
触电保护器也是断路器的一种
正常情况下，双金属片是_平__直___的，电路的接触点 _闭_合__，电流正常通过；
当电流过大时，双金属片被过度加热，发生__弯_曲___， 使接触点在弹簧拉力作用下被断开，电路___切_断_____， 从而起到电路过载或短路时__保__护__作用。断路器一般接 在火线上
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
2、小强同学在学习安装照明电路时，由于操作不规 范，导致开关中两个接线柱接到了一起，这样产生
家用电路工作原理
家用电路工作原理家用电路是指为满足家庭生活和办公设备的用电需求而设计的电路系统。
它由电源、配电箱、电线、插座和电器设备等组成，通过一系列的工作原理来保证电能的安全有效地供应给家庭用户。
本文将介绍家用电路的工作原理，包括电源供电、电流控制和电路保护等方面。
1. 电源供电家庭电路的主要电源是交流电（Alternating Current, AC）。
交流电通过发电厂输送到家庭中，电压通常为220伏特（V）或110伏特（V），频率为50赫兹（Hz）。
电源会将高压电流通过变压器降压为适应家庭用电的电压。
2. 电流控制为了保证电器设备的安全使用，家用电路需要对电流进行控制。
在家庭电路中，电流控制主要通过配电箱内的保险丝或漏电保护断路器来实现。
保险丝和断路器都是电路中的开关，在电流超过额定值时会自动切断电路，以保护电线和电器设备不受损坏。
3. 电路保护除了电流控制外，家用电路还需要通过多种保护装置来确保电路的安全稳定。
其中包括过载保护、漏电保护和接地保护。
过载保护是指当电路中的电流超过额定值时，保险丝或断路器会迅速切断电路，避免电线过热或着火。
漏电保护主要是通过漏电保护断路器来实现，它可以检测到电流是否有部分通过人体或其他路径流失，一旦检测到漏电，保护断路器会立即切断电路，避免触电事故的发生。
接地保护是为了防止电器设备产生漏电时导致的触电危险。
在家用电路中，配电箱内的主要线路和插座外壳都会接地，一旦设备出现漏电，电流会通过接地线流入地面，减少了对人身安全的威胁。
4. 电线和插座家用电路中的电线通常采用铜导线，因为铜具有良好的导电性能和机械强度。
根据不同的用途和电流负载，电线的截面积会有所不同。
插座是电器设备与电源之间的连接装置，通常采用三相插座或两相插座。
插座内部通过金属触点和插头接触，以实现电能传输。
5. 电器设备电器设备是家庭用电的终端使用设备，包括电灯、电视机、冰箱、空调等。
这些设备通过插头与插座相连接，从而实现电能的转换和利用。
家庭用电的故障判断与处理
家庭用电的故障判断与处理家庭用电故障是日常生活中常见的问题，解决这些故障不仅可以保障家庭安全，还能有效节省能源和电费。
下面以常见的家庭用电故障为例，介绍故障判断与处理的方法。
1. 短路故障短路故障是家庭用电中最常见的故障之一，通常是由于电线短路、电器损坏等引起的。
短路会导致电源跳闸、电路烧损等问题，需要及时处理。
判断方法：- 如果家里的电闸跳闸，并且无法恢复正常，可能是因为电路短路引起的。
- 如果使用某个电器时，发现有明显的电火花或电线发热现象，可能是电线短路。
处理方法：- 首先，立刻切断电源，可以关闭电闸或者拔掉插头。
切勿用手直接接触带电部分。
- 然后，检查电路，找到可能引起短路的电器或电线。
检查电线是否有损坏、接线是否松动等问题。
- 如果是电线短路，需要修复或更换受损的电线。
- 如果是电器故障引起的短路，如果是可以自行修理的小电器，可以尝试维修。
如果是大型电器或危险的电器，最好寻求专业人员的帮助。
2. 电闸频繁跳闸电闸频繁跳闸是指家庭用电中电闸断开的情况频繁发生，可能是由于用电电流过大、线路过载或短路等问题引起的。
判断方法：- 如果经常在使用大功率电器（如电炉、热水器）时，电闸会跳闸，可能是用电电流过大引起的。
- 如果没有使用大功率电器，但电闸持续跳闸，可能是因为线路过载或短路问题。
处理方法：- 首先，检查家庭用电负荷是否超过电路承载能力。
可以通过减少同时使用大功率电器的数量，或使用电功率较小的电器来缓解负荷过大的问题。
- 如果是线路过载引起的跳闸，需要考虑增加电路容量或新建分支电路来分担负荷。
- 如果是电线短路引起的跳闸，按照前面所述的方法处理。
3. 插座不工作插座不工作是指插上电器后没有电流输出，可能是由于插座损坏、电线接触不良或线路故障等问题引起的。
判断方法：- 使用其他工作正常的电器插头试插，如果依然无法正常工作，可能是插座损坏。
- 检查插座周围是否有明显的电磁干扰，如有可能是线路故障引起。
家用电路工作原理
家用电路工作原理随着现代社会的发展，家庭用电在人们的生活中起着至关重要的作用。
了解家用电路的工作原理对于我们合理使用电力、确保电路安全非常重要。
本文将介绍家用电路的工作原理以及常见的电路组成和安全措施。
一、家用电路的工作原理家用电路是指供应家庭使用电器设备的电力系统。
它主要由电源、电线和电器设备构成。
电源通常为电力公司提供的交流电，它通过电线输送到家庭中的电器设备。
当我们插上插座上的插头时，电源就会通过插头、电线进入我们的电器设备，从而使它们工作。
家用电路的工作原理基于以下几个重要的原理：1. 交流电原理：家用电路通常使用交流电，它的特点是电流和电压的方向会周期性地反转。
交流电是通过发电站产生的，然后输送到家庭。
家用电器根据电源供应的交流电特性进行工作。
2. 电流平衡原理：在家庭用电时，电流会在不同的电器设备之间流动。
家用电路中的电线会根据电器设备的功率需要提供相应的电流。
根据电流平衡原理，电路中的总电流等于各个电器设备所需的电流之和。
3. 电压稳定原理：为了保证电器设备正常工作，我们需要确保电源供应的电压稳定。
电压过高或过低都会对电器设备的正常工作产生影响。
电压稳定器通常用于调整电源输出的电压，以保持恒定的电压供应。
二、家用电路的常见组成家用电路由多个组件组成，包括电源、插座、开关、保险丝等。
下面将以一般家庭用电路为例，介绍几个常见的组成部分：1. 电源：家庭用电的主要电源是电力公司供应的交流电。
电力公司通过高压输电线将电能输送到变电站，然后通过变压器将电压转换为合适的家庭用电电压。
2. 插座：插座是连接电器设备和电源的接口。
家庭中的插座通常为标准的插座设计，用于插入电器设备的插头，使其与电源相连接。
3. 开关：开关用于控制电路的通断。
我们可以通过开关打开或关闭电器设备的供电。
一般家庭用电路中，每个房间都有一个或多个开关，方便控制灯光等设备的开关。
4. 保险丝：保险丝是保护电路的重要组件。
它能够在电路中出现过电流时自动熔断，以防止电线过热引发火灾。
家庭电路知识点归纳总结
家庭电路知识点归纳总结家庭电路是指将家庭内部所需的电能输送和分配到各种用电设备上的电路系统。
家庭电路的设计和安装需要按照国家相关标准和规定进行，以确保家庭用电的安全和可靠。
家庭电路知识点包括电路基本原理、电路组成、电路安装和使用等内容。
本文将对家庭电路的相关知识点进行归纳总结，以供读者参考。
一、电路基本原理1. 电流、电压、阻抗的概念电流是电荷在导体中流动的量，用符号I表示，单位是安培(A)；电压是电荷在电路中移动的能量，用符号V表示，单位是伏特(V)；阻抗是电路对电流的阻碍程度，用符号Z表示，单位是欧姆(Ω)。
2. 串联电路、并联电路、混联电路的特点串联电路是指电流只有一条路径流动，电压总和为各个电阻的电压之和；并联电路是指电流有多条路径流动，电压相同，电流总和为各个电阻的电流之和；混联电路是串联电路和并联电路的组合。
3. 电路的基本定律欧姆定律：在恒定温度下，电流与电压成正比，与电阻成反比；基尔霍夫定律：电路中各个分支的电流代数和等于零；电路的功率公式：P=VI，表示功率与电流和电压的乘积成正比，单位是瓦特(W)。
二、电路组成1. 电源家庭电路的电源一般是来自于市电，供电频率一般为50Hz，电压一般为220V。
用电家用电器中也有一些需要直流电源的，一般采用变压器和整流器将交流电转换为直流电。
2. 电线家庭电路中使用的电线一般是铜芯电线，铜芯电线导电性好，可以降低电流通过电线时的能量损耗，保证电路的可靠性。
3. 电路元件电路元件包括开关、插座、灯具、保险丝等，这些元件是家庭电路中不可或缺的组成部分，用于控制和分配电能。
三、电路安装1. 安装位置和布线家庭电路中的插座、开关、灯具等元件的安装位置需要根据实际使用需求进行设计，保证使用的便捷性和美观性。
布线时需要考虑电线的搭接、穿墙等问题，确保电路的稳定和安全。
2. 电路保护家庭电路中一般要设置保险丝或空气开关等保护装置，以避免电路出现短路、过载等情况时造成损坏或危险。
(完整)(整理)家庭电路以及常见故障分析
(完整)(整理)家庭电路以及常见故障分析一、家庭电路概述家庭电路是日常生活中不可或缺的一部分，它为我们的家庭提供了照明、取暖、制冷以及各种家电设备的电力支持。
了解家庭电路的基本组成和功能，有助于我们更好地维护和使用家庭电器，提高生活质量。
1. 进户线：将电力公司提供的电能引入家庭。
2. 总配电箱：对进入家庭的电能进行分配和控制。
3. 分支电路：将电能分配到各个房间和电器设备。
4. 接地系统：确保家庭电路的安全运行。
5. 保护装置：如空气开关、漏电保护器等，用于保护家庭电路和人身安全。
二、家庭电路常见故障分析1. 短路故障（1）导线老化、磨损，导致绝缘层破损。
（2）导线接头接触不良，产生电火花。
（3）电器设备内部故障，导致短路。
短路故障会导致电路过载、发热，甚至引发火灾。
因此，一旦发现短路故障，应立即切断电源，检查电路并进行修复。
2. 断路故障（1）导线断裂、接头松动。
（2）保护装置动作，如空气开关跳闸。
（3）电器设备内部故障。
断路故障会导致电器设备无法正常工作。
发现断路故障时，应检查电路连接是否牢固，保护装置是否正常，电器设备是否损坏，然后进行修复。
3. 接地故障（1）接地线断裂、接头松动。
（2）电器设备未接地或接地不良。
（3）地线与大地接触不良。
接地故障会导致电器设备漏电，存在触电风险。
发现接地故障时，应检查接地线连接是否牢固，电器设备是否接地，地线与大地接触是否良好，然后进行修复。
4. 过载故障（1）电器设备功率过大，超过电路负荷。
（2）多个电器设备同时使用，导致电路负荷过重。
（3）电路设计不合理，导线截面积过小。
过载故障会导致电路发热、损坏，甚至引发火灾。
为防止过载故障，应合理分配电器设备，避免同时使用多个高功率电器，确保电路设计符合规范。
5. 漏电故障（1）电器设备绝缘损坏，导致漏电。
（2）电路接头松动，产生电火花。
（3）导线老化、磨损，导致绝缘层破损。
漏电故障会导致电器设备无法正常工作，存在触电风险。
家庭电路的进户线示意图
两孔式：左零右火 三孔式：左零右火上地
插
座
（并联）
讨论
三孔插座接地有什么 好处？
地线是把用电器的金属外壳与大地相连。一旦用电器 火线的绝缘层破坏，火线就会与用电器的金属外壳接 触，金属壳就会有220伏的电压，如果没有接地，当 人碰到用电器时，电流就会通过人体流入大地，发生 触电事故。如果接地，电流会由接地线流入大地，人 即使接触，也不会触电。（安全性）
01
添加标题
太大：不能起到保护作用 太小：频繁更换，十分不方便
02
添加标题
思考：
大电流不仅 会损坏电器， 严重时会引 起火灾
某同学家里由于
???
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？
不行，因为铁丝、铜丝在电流 过大时不熔断，起不到保险的作用。 （该行为千万不能试）
我们在日常生 活中离 不开电你知道是怎样由 供电线路接来的吗？
用来给电灯，电视机， 电冰箱等各种用电器供 电的电路是家庭电路。
同学们,观察过你家里的电路 是如何分布的吗？
PART ONE
2。20。v
进
电
户
能
线
表
熔断器
闸刀开关
.. 插座
火线 零线
开 关
电灯
一、家庭电路的组成：
进户线、
电能表
闸刀开关
家庭电路电压 U=220V,
各种电器使用时 应怎样
联接?为什么?
并联. 单击此处添加正文，文字是您思想的提炼，为了演示发布的良好 效果，请言简意赅地阐述您的观点。
原因是 任何一个家用电器 的通和断,都不能影响其他家用电器②可以保 证在正常情况下每个家用电器上的电压都是220V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验表明： 短路会引起家庭电路电流过大
造成短路的常见情况：
电线绝缘皮刮破、老化；连接线路不小心 等等情况造成火线、零线直接连接.
短路时，电流很大的原因：
在短路情况下，根据欧姆定律I=U/R 判断： 因为电压U 一定，发生短路时电阻R很小； 所以导致电路中的电流I 就很大．
家庭电路中电流过大的原因二
用手抓住干电池的两极，会不 会触电？
人体的安全电压:
不高于 36V
安全用电注意事项
湿布摸
电线上晾衣服
未接地线
烤湿衣服
五、触电的急救
强大电流通过人体可能使心跳、呼吸停 止。若发生触电事故，要立即切断电源， 必要时进行人工呼吸，同时打120通知医 务人员抢救。
火线 上， 1、家庭电路中，电器要 并 联接入电路，开关要接在 有两 根电线，一根是火 线，另一根是零 线，可用 测电笔 来 判断，其中，零 线是接大地的，这两线间的电压是 220 伏。 2、电能表是测电功的仪表，应装在家庭电路的干路 上，它显示所用的 电能 。 3、保险丝是用 电阻率 较大而 熔点 较低的铅锑合金制成的， 当通过过大电流时，保险丝上产生较多的 热量 ，使它温度 达到 熔点，从而自动切断 电路，起到保险的作用。 4、选用保险丝时，应使它的额定电流等于或者略大于 电路 正常工作时的最大电流，不能用铜丝 和铁丝 代替。 5、家庭电路中电流过大的原因: 短路 或 过载 。 6、三孔插座中，多的那个孔是接大地 的，当把三脚插头插入时 在把电器连入电路的同时，也把电器的 外壳 连入了大地 。 7、触电有两种类型：一、一只手接触 火 线，另一只手接 触 零 线，电流流过人体造成触电；一只手接触 火 线， 身体的其它部位接触大地 ，造成触电。发生触电时，应立即 切断 电源 。
4.选用保险丝的原则是（ B ） A.保险丝电流小于电路中正常工作电流 B.保险丝电流等于或略大于电路正常工 作的电流 C.保险丝电流等于或略小于电路正常工 作的电流 D.保险丝电流等于电路正常工作的电流
课堂练习：
• 1、下列做法中，符合安全用电原则的是： Ｄ • A．用粗钢丝代替保险丝 • B．用湿抹布擦正在发光的电灯泡 • C．在已通电的电线上晾晒衣服 • D．家用电器金属外壳要接地
发生触电时，应立即切断电源，再进行救护！
为什么用地线？请同学们解释一下？
家用电器的金属外壳本 来是跟火线绝缘的是不 带电的，人体接触外壳 并没有危险，但是如果 用电器内部的火线的绝 缘皮破损或者失去绝缘 性能，一旦火线与外壳 接通，外壳就带了电， 人接触外壳就会发生触 电事故，但是如果外壳 用导线接地，外壳带的 电会通过接地导线流走， 那么人体接触外壳就没 有危险。
制作材料
连接方法 串联在火线上。
熔
丝
贴片保险丝
报警保险丝
自复保险丝
微型保险丝
对保险丝的要求
1、制作材料：用电阻率较大而熔点较低的 铅锑合金制成。 2、选用要求：保险丝的额定电流等于或略 大于最大正常工作时电流。 3、不能用铁丝、铜丝代替。
例题： 某家庭电路里装有“PZ220—40”的电灯10盏， 落地风扇（60W）一台，电冰箱（100W）一台， 空调（1200W）一台，它们同时工作时的总电流 是电线规定的最大电流值，此家庭电路需要选用 8 A的熔丝，查表可知熔丝直 额定电流为 径是1.34mm ________。 常用熔丝规格表
• 2、家用电器的三脚插头中有两个脚接用电部分， 另一个脚跟用电器的 外 壳 连接。与三脚插头 对应的三孔插座中，除两个孔分别接火线和零 线外，另一个孔是跟 地 线 相连接的。
课堂练习：
• 3、图中 A．B两点均为螺口灯泡的螺旋部分， 当两开关都断开后、站在地上的人用手直接 会 触电，用手直接接触B 接触A点时，他______ 点时，他_______ 不会 触电（选填“会”或“不 会”）。
巩固练习
1、家庭电路中从进户线到用电器间 应装总开关、电能表和熔断器，安装 的正确顺序 （ A ） A、电能表、总开关、熔断器 B、闸刀开关、电能表、熔断器 C、闸刀开关、熔断器、电能表 D、熔断器、总开关、电能表
2.下列关于测电笔使用正确的是（ B ）
A
B
3.引起电路中电流过大熔断保险丝 的原因是（ C ） A.短路 B.灯丝熔断 C.短路或接入大功率用电器 D.使用灯泡等小功率的用电器
实验二：
实验表明： 家庭电路中用电器的总功率过 大会引起电流过大
总功率过大(超负荷运行)，电流很 大的原因：
根据I=P/U 判断： 因为总功率P 很大，电压U一定； 所 以导致电路中的电流I就很大．
熔断器
所起作用 当电路中的电流超过一定的限度，熔断器中的熔丝
温度达到熔点时，保险丝熔断，自动切断电路，保 证了电路的安全。 安装在熔断器里的熔丝是由电阻率较大而熔点较 低的铅锑合金制的，不可用铜丝、铁丝替代。
家庭电路电路图
220V
。。
电 能 表
闸刀开关
。 。 。
火线 零线 地线
。 开
. ..
熔丝
三孔插座
..
关
电灯 两孔插座
火线 零线 地线
地线
左零右火 中接地
零线
火线
火线 零线 地线
左零右火
零线
火线
火线
220V
零线
二、测电笔的构造和使用
练习
3．测电笔可以用来判别火线和零线，如图所 示分别表示四位同学使用钢笔式测电笔或螺丝 刀式电笔时的握法，其中握法正确的是（C、D）
• 6、在一个寒冷的冬天，小明家来了许多客 人当他刚把第二个电烤炉接入电路中时， 家里所有的灯突然熄灭，电烤炉也不发热， 检查后发现保险丝断了。导致保险丝烧断 的原回可能是:（ A ） • A．电路中用电器的总功率过大； • B．第二个电烤炉的电阻丝烧断了； • C．灯泡的灯丝烧断了； • D．开关接触不良；
直径(mm) 1.22
1.34 1.45
额定电流(A) 7
8 9
直径(mm) 1.53
1.63 1.72
额定电流(A) 10
11 12
什么是触电？触电分几种？
两种类型的触电
1、一只手接触火线，另 2、一只手接触火线，身体 一只手接触零线，电流从 的其它部位接触大地，电流 人体通过，造成触电。 从人体流过，造成触电。
课堂练习：
• 4、安全用电的常识之一就是不要靠近高压 电。但是，两爪站在高压线上的鸟却不会发 生触电事故，这是因为：（ Ｄ ） • A．电线上有绝缘层 • B．鸟爪上的角质层不导电 • C．鸟能承受高压电 • D．鸟的两爪间的电压很低
5.家庭电路中，下列安装错误的是（B）
A.灯泡应该是并联的 B.插座和电灯间串联 C.开关与被控制的用电器串联 D.熔断器在电路中是串联的
