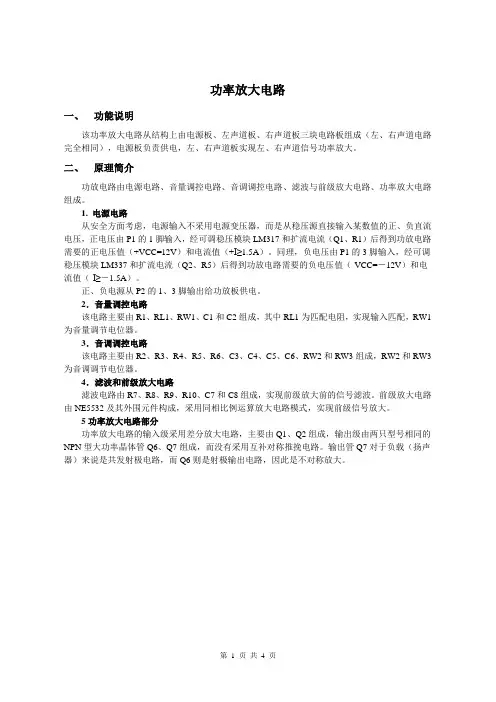

功放电路功能和原理介绍1
功率放大电路一、功能说明该功率放大电路从结构上由电源板、左声道板、右声道板三块电路板组成（左、右声道电路完全相同），电源板负责供电，左、右声道板实现左、右声道信号功率放大。
二、原理简介功放电路由电源电路、音量调控电路、音调调控电路、滤波与前级放大电路、功率放大电路组成。
1. 电源电路从安全方面考虑，电源输入不采用电源变压器，而是从稳压源直接输入某数值的正、负直流电压，正电压由P1的1脚输入，经可调稳压模块LM317和扩流电流（Q1、R1）后得到功放电路需要的正电压值（+VCC=12V）和电流值（+I≥1.5A）。
同理，负电压由P1的3脚输入，经可调稳压模块LM337和扩流电流（Q2、R5）后得到功放电路需要的负电压值（-VCC=－12V）和电流值（-I≥－1.5A）。
正、负电源从P2的1、3脚输出给功放板供电。
2．音量调控电路该电路主要由R1、RL1、RW1、C1和C2组成，其中RL1为匹配电阻，实现输入匹配，RW1为音量调节电位器。
3．音调调控电路该电路主要由R2、R3、R4、R5、R6、C3、C4、C5、C6、RW2和RW3组成，RW2和RW3为音调调节电位器。
4．滤波和前级放大电路滤波电路由R7、R8、R9、R10、C7和C8组成，实现前级放大前的信号滤波。
前级放大电路由NE5532及其外围元件构成，采用同相比例运算放大电路模式，实现前级信号放大。
5功率放大电路部分功率放大电路的输入级采用差分放大电路，主要由Q1、Q2组成，输出级由两只型号相同的NPN型大功率晶体管Q6、Q7组成，而没有采用互补对称推挽电路。
输出管Q7对于负载（扬声器）来说是共发射极电路，而Q6则是射极输出电路，因此是不对称放大。
三、NE5532芯片介绍NE5532是双运放集成电路，它内部包含两组形式完全相同的运算放大器，其封装和内部结构分别如图1（a）（b）所示，其管脚说明如表1所示。
（a）封装（b内部结构图1 NE5532封装和内部结构图NE553的主要参数如表2所示：表2 NE553的主要参数四、 功放电路原理图1． 电源部分原理图图2 电源原理图2．功放电路原理图图3 功率放大电路原理图。
五,前锋代表电路讲析
19
5.14，显示电路
• 显示电路的功能是把 电磁炉的工作情况的 即时信息通过LED进 行显示，使操作更加 直观，单片机输出的 数据信号通过CON8 排线连接到操作显示 电路板，显示驱动主 要由集成电路74L164 及外围元件组成。
20
5.15，维修流程
• 5.17.1，E0故障码维修流程
• 电路故障自检功能：当电路发生故障时（线盘 开路），数码管显示“E0”故障代码，蜂鸣器不 鸣叫，按其他按键不响应，只响应开关键。需 手动关机退出故障状态。 • 出现此故障时主要检修：驱动电路(三极管)， 谐振电容，线盘，同步电路(限流电阻)，单片 机。
18
5.13，按键电路
• 该机未采用常见的矩阵扫描方式输入 操作指令，而是采用了电平比较的方 9 式，大大节约了单片机I/O端口。单片 机9脚接收电平比较信号，单片机根据 此电压值来计算执行指令。该电平比 较方式有一个弊端，就是某个按键漏 电或短路时，会出现功能紊乱现像或 者缺少某功能现像，在维修时要注意 此现像。
3
原理图 •
前锋 电子 专用 芯片
4
•
5
5.1，前锋电路方框图
• AC
220
EMC防护及 整流电路 功率 控制
高低 压监 测电 路 浪涌 保护 电路
高频谐振 电源电路 同步电路 驱动 电路 按键 显示 电路
单片机
风扇，温度检测
6
5.1.1电路实物图片
