采掘工程平面图图例及规定(同名14268)
采掘工程平面图图例及规定
![采掘工程平面图图例及规定](https://img.taocdn.com/s3/m/1f637366bd64783e08122b15.png)
采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸容应布置适当,着色准确;微机绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求,结合公司的具体情况制定的。
本规定未提到的图例及容仍按《煤矿地质测量图例》的要求执行。
第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1:2000第 3条绘制容1、井田技术边界,保安煤柱及其它边界线,注明名称及批准文号;2、本煤层以及与开采开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置,斜巷应注明倾向和倾角,巷道交叉口、变坡以及平行等特征点,在图上每隔50~100mm应注记底板高程);3、回采工作面及采空区。
注记工作面月末位置,平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状,丢煤区应注明丢煤区原因和煤量;注销区应注明批准文号和煤量;4、永久导线点和水准点,注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。
应注明发生时间等有关数据;7、井田边界外100m以的临矿采掘工程和地质情况,井田围的小煤窑及其开采等有关情况;8、煤层底板等高线、根据图面允许情况和实际要求,加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔,标注近期巷道、工作面探放水钻孔数量。
第4条图种编绘原则及精度要求1:2000采掘工程平面图的井巷部分按实际比例绘制,1:2000采掘工程平面图图例符号按相同比例尺的要求绘制。
重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm;次要地物、地物轮廓<图上0.8mm;井巷轮廓与最近控制点的相对位置误差<图上0.6mm;两相邻点边长误差<图上0.3mm;第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。
采掘工程平面图图例及规定
![采掘工程平面图图例及规定](https://img.taocdn.com/s3/m/63fe395bf705cc17552709d6.png)
采掘工程平面图绘制要求第一章基本要求第 1条、微机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸内容应布置适当,着色准确;微机绘制采掘工程平面图得内容、精度以及绘制方法就是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》得要求,结合公司得具体情况制定得。
本规定未提到得图例及内容仍按《煤矿地质测量图例》得要求执行.第2条、绘制图种与比例尺,采掘工程平面图比例尺1:2000第 3条绘制内容1、井田技术边界,保安煤柱及其它边界线,注明名称及批准文号;2、本煤层以及与开采开采本煤层有关得巷道(主要巷道应注明名称与月末工作面位置,斜巷应注明倾向与倾角,巷道交叉口、变坡以及平行等特征点,在图上每隔50~100mm应注记底板高程);3、回采工作面及采空区。
注记工作面月末位置,平均采厚、煤层倾角、开采方法、开采年度与煤层小柱状,丢煤区应注明丢煤区原因与煤量;注销区应注明批准文号与煤量;4、永久导线点与水准点,注明点号与高程;临时点根据需要注记;5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱与火成岩侵入区、煤厚点、煤样点以及实测得主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等.应注明发生时间等有关数据;7、井田边界外100m以内得临矿采掘工程与地质情况,井田范围内得小煤窑及其开采等有关情况;8、煤层底板等高线、根据图面允许情况与实际要求,加绘地面重要工业建筑、居民区、铁路、重要公路、大得河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔,标注近期巷道、工作面探放水钻孔数量。
第4条图种编绘原则及精度要求1:2000采掘工程平面图得井巷部分按实际比例绘制,1:2000采掘工程平面图图例符号按相同比例尺得要求绘制。
重要地物与地物轮廓相对附近控制点得平面位置误差<图上0、6mm;次要地物、地物轮廓<图上0、8mm;井巷轮廓与最近控制点得相对位置误差<图上0、6mm;两相邻点边长误差<图上0、3mm;第5条、图面整饰1、采掘工程平面图按上北下南方向绘制。
矿井采掘工程平面图识图PPT课件
![矿井采掘工程平面图识图PPT课件](https://img.taocdn.com/s3/m/d93070bd2b160b4e777fcf65.png)
• 1 地面建筑物、河流、湖泊、铁路、主要井巷及其保护煤柱的 边界、井田技术边界和井田隔离煤柱边界;
• 2 地面近井点、井下导线点和水准点; • 3 水平主要巷道及峒室,以及特征点的高程; • 4 沿煤层掘进的全部巷道和回采工作面,以及巷道的掘进日期,
斜巷的倾角,煤层的产状要素以及回采年月; • 5 断层和煤层的交面线; • 6 穿过本煤层的钻孔,煤层露头线及其产状;
第23页/共33页
第24页/共33页
第25页/共33页
• 断层:岩石断裂、沿破裂面相对位移。 • 断层要素:
断层面(the fault plane) 上盘(hanging wall) 下盘(footwall)
倾角(dip angle) 产状 走向(strike)
倾向(dip) 落差(throw); 断距(separation)
• 陷落柱对煤矿生产的影响 (1) 使煤层的连续性遭到破坏,增大了开采难度。
• (2) 当采煤工作面切过陷落柱时,造成原煤灰分增大,影 响煤矿效益。
• (3) 陷落柱有时会成为导水通道,使下部岩溶水入侵,造 成突水事故。
第21页/共33页
• 平面形状 —— 圆形、椭圆形、长条形及不规则形;直径一般20~80m;在不同层 位,平面形状和大小都不同。
• 采掘工程平面图是反映开采煤层或开采分层内采掘工程活动和 地质特征的综合性图纸,比例尺为1:1000或1:2000。
• 煤层采掘工程平面图,是反映煤层内巷道布置和回采情况的图 纸。
• 由于井下巷道布置和采掘的进展与煤层产状和地质构造关系密 切,因而在采掘工程图上,除了反映巷道布置和采掘工程外, 还要反映煤层和地质情况。
采掘工程平面图图例及规定
![采掘工程平面图图例及规定](https://img.taocdn.com/s3/m/79a0fe7dccbff121dd36835a.png)
采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸内容应布置适当,着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求,结合公司的具体情况制定的。
本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。
第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1:2000第 3条绘制内容1、井田技术边界,保安煤柱及其它边界线,注明名称及批准文号;2、本煤层以及与开采开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置,斜巷应注明倾向和倾角,巷道交叉口、变坡以及平行等特征点,在图上每隔50~100mm应注记底板高程);3、回采工作面及采空区。
注记工作面月末位置,平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状,丢煤区应注明丢煤区原因和煤量;注销区应注明批准文号和煤量;4、永久导线点和水准点,注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。
应注明发生时间等有关数据;7、井田边界外100m以内的临矿采掘工程和地质情况,井田范围内的小煤窑及其开采等有关情况;8、煤层底板等高线、根据图面允许情况和实际要求,加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔,标注近期巷道、工作面探放水钻孔数量。
第4条图种编绘原则及精度要求1:2000采掘工程平面图的井巷部分按实际比例绘制,1:2000采掘工程平面图图例符号按相同比例尺的要求绘制。
重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm;次要地物、地物轮廓<图上0.8mm;井巷轮廓与最近控制点的相对位置误差<图上0.6mm;两相邻点边长误差<图上0.3mm;第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。
采掘工程平面图的绘制
![采掘工程平面图的绘制](https://img.taocdn.com/s3/m/a4acc8a7dd3383c4bb4cd2d2.png)
采掘工程平面图的绘制(第八章) (2011-11-09 20:01:49)转载▼标签:测量煤矿软件地面测量采掘工程平面图采工图矿图分类:地质测量管理信息系统详细说明采掘工程平面图是反映采掘工程、地质和测量信息的综合性的水平面投影图。
巷道是采工图的主要元素。
在系统中,巷道是面向对象的自定义实体,在巷道实体中,包含了所有与巷道相关的信息,如巷道导线点坐标,左右邦线信息,中心线信息、井下巷道峒室信息,断面特性,巷道设施等。
这些信息保存于图形中而非第三方附属文件或数据库,可直接检索和查看这些信息,同时,也为图形数据挖掘应用提供了方便。
巷道是基于测量数据库中巷道导线点的计算成果台帐(包括巷道导线点的X、Y值、底板高程或顶板高程值、距离巷道左邦和右邦的距离、煤层结构信息等)进行绘制。
巷道生成有三种方式,即从数据库自动延伸、从文件自动延伸和交互式绘制。
系统提供自动处理巷道空间关系。
系统提供强大的巷道编辑功能,使图形更加美观,实现如弧形巷道等。
见“巷道编辑”。
巷道导线点的标注形式通过巷道样式功能来设置,见“巷道样式”。
8.1延伸巷道(数据库)延伸巷道(数据库)后的效果如图8-1所示。
图8-1延伸巷道画面操作步骤:1)在命令行中输入AutoHdDb,进入“延伸巷道(数据库)”对话框。
2)用户通过选择矿井名称、开采水平、采区和工作面来筛选要自动延伸的巷道。
3)在巷道列表,可以选择某条巷道后双击(或点击详细按钮)查看巷道详情,弹出“巷道导线点数据”对话框,查看巷道的导线点数据信息。
4)选择巷道颜色和图层后,确定“自动处理空间关系”后,点击“确定”,系统将在绘图区自动绘制所选巷道。
图8-2延伸巷道图8-3巷道导线点数据8.2延伸巷道(来源于文件)可以根据文件中导线点的数据延伸单条巷道。
系统提供文件格式配置功能,根据文件格式,可实现对各种文本文件的数据录入。
第一步,在命令行录入“AutoHdFile”,进入获取文本文件数据窗口。
采掘工程平面图绘制要求
![采掘工程平面图绘制要求](https://img.taocdn.com/s3/m/216654cd48649b6648d7c1c708a1284ac9500550.png)

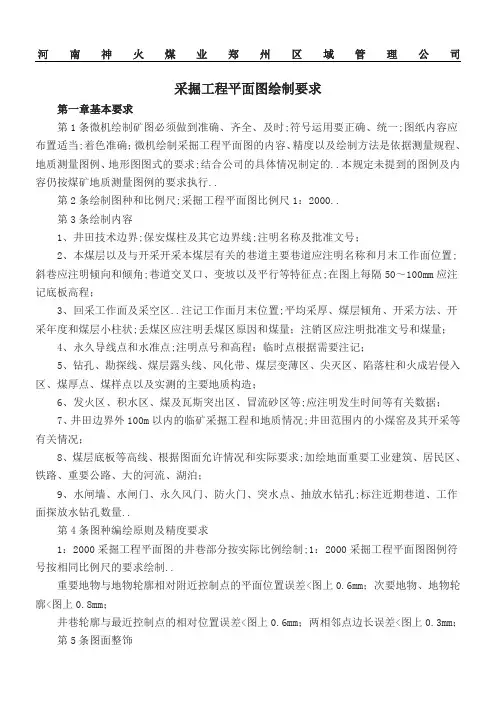

河南神火煤业郑州区域管理公司采掘工程平面图绘制要求第一章基本要求第1条微机绘制矿图必须做到准确、齐全、及时;符号运用要正确、统一;图纸内容应布置适当;着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据测量规程、地质测量图例、地形图图式的要求;结合公司的具体情况制定的..本规定未提到的图例及内容仍按煤矿地质测量图例的要求执行..第2条绘制图种和比例尺;采掘工程平面图比例尺1:2000..第3条绘制内容1、井田技术边界;保安煤柱及其它边界线;注明名称及批准文号;2、本煤层以及与开采开采本煤层有关的巷道主要巷道应注明名称和月末工作面位置;斜巷应注明倾向和倾角;巷道交叉口、变坡以及平行等特征点;在图上每隔50~100mm应注记底板高程;3、回采工作面及采空区..注记工作面月末位置;平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状;丢煤区应注明丢煤区原因和煤量;注销区应注明批准文号和煤量;4、永久导线点和水准点;注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等;应注明发生时间等有关数据;7、井田边界外100m以内的临矿采掘工程和地质情况;井田范围内的小煤窑及其开采等有关情况;8、煤层底板等高线、根据图面允许情况和实际要求;加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔;标注近期巷道、工作面探放水钻孔数量..第4条图种编绘原则及精度要求1:2000采掘工程平面图的井巷部分按实际比例绘制;1:2000采掘工程平面图图例符号按相同比例尺的要求绘制..重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm;次要地物、地物轮廓<图上0.8mm;井巷轮廓与最近控制点的相对位置误差<图上0.6mm;两相邻点边长误差<图上0.3mm;第5条图面整饰1、采掘工程平面图按上北下南方向绘制;2、矿图一律采用100mm×100mm的坐标格网;格网线粗0.10mm;3、图廓形式:最外为1.0mm粗的黑线;中间隔1.5mm画一条0.15mm粗的黑线;再隔15.0mm宽画0.15mm粗的黑线作为内图廓线..图签与图廓的绘制见图—001;4、不是上北下南的正格分幅图和自由分幅图应绘制指北针;指北针绘制在图幅的右上角原则绘制在第2×2格网处..指北针的绘制原则按图—003的要求绘制..第6条颜色规定1、涉及井下测量控制点、边界、地层、岩石、地质勘探、地质构造等图例符号的颜色;以及测量、地质、水文地质、储量估算等图纸的颜色着色;原则按照图—004规定的颜色着色;未规定颜色均为黑色;2、图中井田范围内的井筒和钻孔的地面高程一律用红色注记;工业广场及风井煤柱用红色线条;3、井巷工程中;岩巷用桔黄色;分煤层绘制的;煤巷用黑色;综合绘制的;主采煤层用黑色;其它煤层开采的巷道用墨绿色等颜色区分..使用的颜色要求能明显区分并能在纸质图上明显显示;第7条图件存储采掘工程平面图填绘后及时存储在总工和生产科技术人员的电脑内..未经总工同意;不得擅自向其他单位提供..第二章图纸注记第8条绘制矿图时;各种符号尺寸大小应按要求绘制;在符号密集时;可省略次要符号;以不影响看图为准..第9条注记包括地理名称注记、说明注记和各种数字的注记等..地图中所使用的汉语文字应符合国家通用语言文字的规范和标准..第10条注记字列分为水平字列、垂直字列、雁行字列和屈曲字列:水平字列----由左至右各字中心的连线成一直线..且平行于南图廓;垂直字列----由上至下各字中心的连线成一直线..且垂直于南图廓;雁行字列----各字中心的连线斜交于南图廓;与被注地物走向平行;但字向垂直于南图廓;如山脉名称、河流名称;当地物延伸方向与南图廓成45°和45°以下倾斜时;由左至右注记;成45°以上倾斜时由上至下注记字序如图1所示..屈曲字列----各字字边垂直或平行于线状地物;依线状地的弯曲排成字列;如街道名称注记、说明注记等..注记的字隔是下列注记个字间的间隔;分下列三种:接近字隔----各字间间隔由0mm—0.5mm..普通字隔----各字间间隔由1.0mm—3.0mm..隔离字隔----各字间间隔为字大的2—5倍..注记字隔的选择是按该注记所指地物的面积或长度大小而定;各种字隔在统一注记的各字中均成相等;为便于读图;一般最大字隔不超过字大的5倍;地物延伸较长时;在图上应重复注记名称..注记字向;一般为字头朝北图廓直立;但街道名称、公路等级其字向按图1所示第11条阿拉伯数字注记用在线状地物含井下巷道、高程等注记时;字向按光线法则光线法则:以光线在右上角呈45°照射;所有的字体注在阳面执行;用于独立地物;如钻孔高程、孔号、井口高程、碎部点高程注记时采用水平字列水平字列:各字中心连线平行于南、北图廓;由左向右排列;字头朝图幅上方;字隔0.1mm..第12条汉字注记用在线状地物如河流、道路、巷道等名称注记时;一般沿地物走向注记;若线状地物的走向与下图廓的交角大于45°;则从上往下注;否则从左到右注记;字头不能朝下;用在独立地物注记时字头朝上..第13条汉字注记字隔为本身字大的1~3倍;若地物较长时;可隔40~50cm再注一次..断层应按落差变化、走向长度及控制点分段注记..第14条独立符号说明注记尽可能采用水平字列;不得已时采用垂直字列..第15条数字注记取位规定水准点、导线点、巷道顶板高程和经四等以上水准连测的地面控制点高程取0.001m;井口、井底、钻孔孔口、采高、及见煤高程取0.01m;煤厚取0.01m;断层落差、煤仓和1:2000地形图地形点高程取0.1m;坐标方格网的座标值取1m;各种倾角取1°..第16条方格网坐标注记在内外图廓之间的上、下、左、右;四角及公里变化处的坐标应注全数;采用黑体Times;1:2000;图上字高为2.5mm;正格图幅采用水平字列;自由图幅字列与格网线平行..第17条符号中未标明尺寸的;粗线宽为0.3mm;细线宽为0.10mm;点的直径为0.25mm;一般虚线线长4mm、间隔2mm..第18条除单独规定外;字体一般为黑色;字体注记一般汉字及字母注记用仿宋体;数字用长等线体;若数字与汉字及字母同时使用时;数字用仿宋体..字体大小按以下规定执行:1、井筒名称:1:2000图上字高为3.5mm;2、井筒用途、巷道名称、边界、露头、断层等名称注记1:2000图上字高为3mm;3、测点编号、测点高程用长等线体:1:2000图上字高为1.5mm;4、井筒高程、煤厚、断层产状要素等数字注记:1:2000图上字高为2mm;5、工作面编号用黑体Times:1:2000图上字高为3mm;6、工作面回采日期、钻孔编号注记:1:2000图上字高为2.5mm;7、工作面月份回采注记:1:2000图上字高为3mm;8、剖面线勘探线号用黑体Times:1:2000图上字高为8mm..第三章具体内容及要求第19条巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、圆形煤仓的符号按图-005采掘工程平面图图例1的要求绘制..主要巷道应注明名称一字间隔;主要斜巷还应注记倾向和倾角;1:2000倾角字高2mm;巷道交叉口、变坡以及平巷等特征点;在图上每隔50~100mm应注记底板高程..所有高程点全部录入电子版图的文件中;根据高程的密度要求;凡是不需要在图上的显示的;该类高程点另建图层;平常处于关闭;当需要用到该高程时;打开该图层..高程点密度;在图上每隔50~100mm应注记底板高程;变坡点、交叉点等特征点壁宿上图..在巷道内能注记的;一律注记在巷道内;点号在左;高程在右;符号按图例1号要求绘制;当巷道内不能注记时;点号在巷道的上方;高程在巷道的下方下;距巷道线的间距1mm;注记在符号中部..当两巷道的投影重合时:1当两巷道上下重叠时;如上下一样宽或下巷道宽时;下面巷道宽于上面巷道;巷道帮与帮的间距0.3mm;如下面巷道窄于上面巷道;则下面巷道绘长4mm;间隔1mm的虚线;巷道帮与帮的间距0.3mm..2当下面巷道与上面巷道交叉时;下面巷道交叉部份不绘;若交叉部份是小硐室如躲避硐等;则小硐室绘长4mm;间隔1mm的虚线..月末位置的标注:在巷道的一帮;划一条长10mm长与巷道垂直的短线线宽0.15mm在短线的前方注明时间..字体为黑体;大小为1.5×2.5..独头巷道、当年施工巷道注记日期;其它巷道不注记日期..绘出所有井口;同时注记井筒名称或编号、风流方向、井筒用途及井口、井底高程..第20条采空区边界、井田边界、保安煤柱边界、钻孔、水闸门、水闸墙的符号按图-005采掘工程平面图图例2、图-005采掘工程平面图图例3的要求绘制..回采工作面注记编号、煤层倾角、煤层小柱状和年度回采色框、年度回采日期、停采日期..工作面编号注记在工作面中间;采空区按年度注记回采色框、年度回采日期年、月;年度回采色框线粗为1mm;年度回采日期若沿走向注记超过年度回采色框;可沿倾向注记;凡已停采的工作面在停采线用0.15mm单线注停采日期月、日;字高为1.5mm;煤层倾角字高为1.5mm;箭头长与斜巷倾角的箭头相同;煤层小柱状大小为3mm×12mm;煤层厚度字高为2mm;内容要与实见地质情况相符且比例适当..井田技术边界、保安煤柱及其它边界线;注明名称和批准文号..井田边界:颜色为黑色;保安煤柱和地面受护边界:颜色为红色;批准文号注在线的外边;尽可能水平排列在煤柱线的右上方;字高为3mm;字的颜色与线的颜色一致为红色..钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm..第21条永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005采掘工程平面图图例4的要求绘制..冒流砂区符号适应冒顶区;冒流砂区范围10m以下不画..煤层露头指煤层顶板到底板宽度在平面上的投影;煤层露头线到风氧化带线之间为风氧化带;斜线与风氧化带线成60°并画满..第22条实测正、逆断层;断层编号及注记;断层上、下盘;实测和推测陷落柱;岩浆岩侵入体及天然焦界线等按图-005采掘工程平面图图例5的要求绘制..绘落差大于平均煤厚二分之一的断层;并注记断层的性质、倾角、落差;断层注记用红色;1:1000、1:2000按图-005采掘工程平面图图例5中编号27的要求绘制;1:5000图中对采掘影响较大的5m以下包括5m落差断层原则上按图-005采掘工程平面图图例5中编号24、25、26的要求绘制..采空区绘等高距不大于50m的煤层底板等高线..第23条.绘井田边界外100m以内的涉及公司所属矿井的采掘工程和地质情况..按最新的航测图绘制大的河堤、湖堤..绘图签、图廓及指北针..。
煤矿制图标准及要求
![煤矿制图标准及要求](https://img.taocdn.com/s3/m/b9e1ffca5acfa1c7ab00cc60.png)
二.通风系统图
(7)局部通风机: 图例:深红色,直径6mm。 填图:直径3mm,F为仿宋。 (8)风筒: 图例:深红色,宽12mm,高3mm。 填图:风筒每节长3mm,高1mm。 (9)抽排风机(除尘风机): 图例:深红色,宽6mm,高6mm, 填图: 宽6mm,高6mm。
二.通风系统图
(12)变电所: 图例:深红色,径6mm。 填图:直径3毫米,N仿宋体。 (13)绞车房: 图例:深红色,径6mm。 填图:直径3毫米,W仿宋体。 (14)瓦斯抽放泵站: 图例:深红色,径6mm。 填图:直径3毫米,CH4仿宋体。
二.通风系统图
(15)主通风机(轴流式): 图例:深红色,宽12mm,高6mm。 填图:宽12mm,高6mm。 (16)栅栏 图例:深红色,宽2mm,高6mm。 填图:宽2mm,高3mm。 (17)防火门 图例:深红色,宽12mm,高6mm。 填图:宽12mm,高6mm。
三.绘制要求及主要内容 14.标明下列主要设施: (1)防爆门 (2)风门、风窗: (3)风桥: (4)防火门: (5)防火密闭墙 (6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点: (8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记: (1)落差大于平均煤厚二分之一的断层,采用
三.绘制要求及主要内容 12.标明回采工作面相关要素: (4)年度回采色框:采空区边界按年
度沿工作面回采巷道内侧圈定,按 年度注回采色框;年度尾数为1、6,
矿图采掘工程平面图及井上下对照图PPT课件
![矿图采掘工程平面图及井上下对照图PPT课件](https://img.taocdn.com/s3/m/1ff4499527284b73f34250c0.png)
回采工作面采掘工程平面图
22000011年年
2020020年2年
2003年
2004年
第30页/共43页
第31页/共43页
作业 六十二 阅读斜井井田煤层采掘工程平面图
第32页/共43页
作业 六十三 阅读立井井田煤层采掘工程平面图
第33页/共43页
作业 六十四 阅读采区煤层采掘工程平面图
1—100水平运输大巷; 2—采区石门;3—运输 机;4—轨道上山;5— m1 区段运输巷;6— m1 区段回风巷;5′—m 2区段运输巷;6′— m 2 区段回风巷;7—区段 联络石门;8—m1上区 段回风巷;8′—m 2上 区段回风巷;9—绞车 房:10—采区煤仓; 11—下部车场绕道; 12—行人斜巷;13—采 区回风石们;14—回风 巷;15—溜煤眼
轨道上山
–ቤተ መጻሕፍቲ ባይዱ31.5
溜煤上山
皮带 机巷
239.8 –284.7
–287.8 319.8 320.1
7200
溜煤井
–267.1
–239.8
–284.0
–319.6
–320.1
–320.2
238.7
–320.8
–320运输大巷
水平煤巷 7000 石门
9200
第27页/共43页
9400
看图分析:
—320m运输大巷、轨道上山绕道(—320.1 ~ — 319.4m段)、溜煤上山绕道(—320.2 ~ —320.3m)、石 门(—320.8 ~ 319.9m),巷道两端点高差很小,故为平 巷,以上这组巷道与—320m运输大巷是相交的。同时这 些巷道的高程都小于煤层底板高程,故判明均属底板岩巷。
第7页/共43页
采掘工程平面图分层细则
![采掘工程平面图分层细则](https://img.taocdn.com/s3/m/1e870d6acaaedd3383c4d30f.png)
采掘工程平面图分层分层原则及具体要求:1、图幅:包括图纸边框、坐标方格网、图签、格网坐标、指北针;坐标注记字体为正等线,规格为2×3;图签规格严格参照《煤矿地质测量图例》第571-573条绘制;指北针:严格参照《煤矿地质测量图例》第574条绘制。
2、边界:包括矿区边界、勘探区边界、井田边界、采区边界;线型需按图例在CAD中自定义批准机关及文号字体为仿宋,规格为3×3.5(宽×高)。
3、勘探线:包括地面钻孔、见煤柱状、勘探线及相关标注;钻孔编号及注记字体为正体,规格为1.2×2.5;勘探线若为倾向用1、2、3等表示,若为走向则用Ⅰ、Ⅱ、Ⅲ等表示,字体统一为正体,规格为5×8。
4、岩巷(以矿井开拓水平划分图层)(含巷名、测点、见煤点、标注)实线、线宽0.3mm、颜色代码30;巷名、测点标注方向与巷道平行排列;巷道宽度均按实际宽度。
5、煤巷:(以煤层划分图层,其中将主采煤层选用较醒目色彩)(含巷名、测点、标注、工作面柱状图、工作面推进等)1煤:实线、线宽0.3mm、颜色品红;3煤:实线、线宽0.3mm、颜色代码250;5煤:实线、线宽0.3mm、颜色代码6煤:实线、线宽0.3mm、颜色代码11;7煤:实线、线宽0.3mm、颜色代码8煤:实线、线宽0.3mm、颜色蓝色;9煤:实线、线宽0.3mm、颜色代码132;11煤:实线、线宽0.3mm、颜色代码25;13煤:实线、线宽0.3mm、颜色绿色;14煤:实线、线宽0.3mm、颜色代码17煤:实线、线宽0.3mm、颜色代码(1)巷道名称字体为仿宋,规格为3×3.5;测点编号为正等线,规格为0.9×1.2;高程(包括测点标高)、工作面柱状要素字体为正等线,规格为1.2×2;巷名、测点标注方向与巷道平行排列。
(2)测点:点样式在CAD中统一定义。
(3)工作面推进度(随煤层图层)(包括工作面编号、回采年度、月份回采注记)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
山西华润联盛能源投资有限公司采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸内容应布置适当,着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求,结合公司的具体情况制定的。
本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。
第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1:2000第 3条绘制内容1、井田技术边界,保安煤柱及其它边界线,注明名称及批准文号;2、本煤层以及与开采开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置,斜巷应注明倾向和倾角,巷道交叉口、变坡以及平行等特征点,在图上每隔50~100mm应注记底板高程);3、回采工作面及采空区。
注记工作面月末位置,平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状,丢煤区应注明丢煤区原因和煤量;注销区应注明批准文号和煤量;4、永久导线点和水准点,注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。
应注明发生时间等有关数据;7、井田边界外100m以内的临矿采掘工程和地质情况,井田范围内的小煤窑及其开采等有关情况;8、煤层底板等高线、根据图面允许情况和实际要求,加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔,标注近期巷道、工作面探放水钻孔数量。
第4条图种编绘原则及精度要求1:2000采掘工程平面图的井巷部分按实际比例绘制,1:2000采掘工程平面图图例符号按相同比例尺的要求绘制。
重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm;次要地物、地物轮廓<图上0.8mm;井巷轮廓与最近控制点的相对位置误差<图上0.6mm;两相邻点边长误差<图上0.3mm;第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。
2.矿图一律采用100 mm×100 mm的坐标格网,格网线粗0.10mm。
3.图廓形式:最外为1.0mm粗的黑线,中间隔1.5mm画一条0.15mm 粗的黑线,再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。
图签与图廓的绘制见图—001。
4.不是上北下南的正格分幅图和自由分幅图应绘制指北针,指北针绘制在图幅的右上角(原则绘制在第2×2格网处)。
指北针的绘制原则按图—003的要求绘制。
第 6条.颜色规定1.涉及井下测量控制点、边界、地层、岩石、地质勘探、地质构造等图例符号的颜色,以及测量、地质、水文地质、储量估算等图纸的颜色着色,原则按照图—004规定的颜色着色,未规定颜色均为黑色。
2.图中井田范围内的井筒和钻孔的地面高程一律用红色注记,工业广场及风井煤柱用红色线条。
3.井巷工程中,岩巷用桔黄色;分煤层绘制的,煤巷用黑色,综合绘制的,主采煤层用黑色,其它煤层开采的巷道用墨绿色等颜色区分。
使用的颜色要求能明显区分并能在纸质图上明显显示。
第 7条.图件存储采掘工程平面图填绘后及时存储在本机内(专人管理),并同时在临近的计算机上备份,于次季第一个月10日前备份在可移动硬盘上,于次年1月10日前采用刻录光盘存储备份一套。
第二章. 图纸注记第 8条.绘制矿图时,各种符号尺寸大小应按要求绘制,在符号密集时,可省略次要符号,以不影响看图为准。
第 9条.注记包括地理名称注记、说明注记和各种数字的注记等。
地图中所使用的汉语文字应符合国家通用语言文字的规范和标准。
第 10条注记字列分为水平字列、垂直字列、雁行字列和屈曲字列:水平字列----由左至右各字中心的连线成一直线。
且平行于南图廓;垂直字列----由上至下各字中心的连线成一直线。
且垂直于南图廓;雁行字列----各字中心的连线斜交于南图廓,与被注地物走向平行,但字向垂直于南图廓,如山脉名称、河流名称;当地物延伸方向与南图廓成45°和45°以下倾斜时,由左至右注记;成45°以上倾斜时由上至下注记字序如图1所示。
屈曲字列----各字字边垂直或平行于线状地物,依线状地的弯曲排成字列,如街道名称注记、说明注记等。
注记的字隔是下列注记个字间的间隔,分下列三种:接近字隔----各字间间隔由0mm—0.5mm。
普通字隔----各字间间隔由1.0mm—3.0mm。
隔离字隔----各字间间隔为字大的2—5倍。
注记字隔的选择是按该注记所指地物的面积或长度大小而定,各种字隔在统一注记的各字中均成相等;为便于读图,一般最大字隔不超过字大的5倍,地物延伸较长时,在图上应重复注记名称。
注记字向,一般为字头朝北图廓直立,但街道名称、公路等级其字向按图1所示第11条.阿拉伯数字注记用在线状地物(含井下巷道)、高程等注记时,字向按光线法则(光线法则:以光线在右上角呈45°照射,所有的字体注在阳面)执行;用于独立地物,如钻孔高程、孔号、井口高程、碎部点高程注记时采用水平字列(水平字列:各字中心连线平行于南、北图廓,由左向右排列),字头朝图幅上方,字隔0.1mm。
第12条.汉字注记用在线状地物(如河流、道路、巷道等)名称注记时,一般沿地物走向注记,若线状地物的走向与下图廓的交角大于45°,则从上往下注,否则从左到右注记,字头不能朝下;用在独立地物注记时字头朝上。
第13条.汉字注记字隔为本身字大的1~3倍,若地物较长时,可隔40~50cm再注一次。
断层应按落差变化、走向长度及控制点分段注记。
第14条.独立符号说明注记尽可能采用水平字列,不得已时采用垂直字列。
第15条.数字注记取位规定水准点、导线点、巷道顶板高程和经四等以上水准连测的地面控制点高程取0.001m;井口、井底、钻孔孔口、采高、及见煤高程取0.01m,煤厚取0.01m;断层落差、煤仓和1:2000地形图地形点高程取0. 1m;坐标方格网的座标值取1m,各种倾角取1°。
第16条.方格网坐标注记在内外图廓之间的上、下、左、右,四角及公里变化处的坐标应注全数,采用黑体(Times),1:2000,图上字高为2. 5mm;正格图幅采用水平字列,自由图幅字列与格网线平行。
第17条.符号中未标明尺寸的,粗线宽为0.3mm,细线宽为0. 10mm,点的直径为0.25mm;一般虚线线长4mm、间隔2mm。
第18条.除单独规定外,字体一般为黑色;字体注记一般汉字及字母注记用仿宋体,数字用长等线体,若数字与汉字及字母同时使用时,数字用仿宋体。
字体大小按以下规定执行:1、井筒名称:1:2000图上字高为3. 5mm;2、井筒用途、巷道名称、边界、露头、断层等名称注记1:2000图上字高为3mm;3、测点编号、测点高程用长等线体: 1:2000图上字高为1. 5mm;4、井筒高程、煤厚、断层产状要素等数字注记:1:2000图上字高为2mm;5、工作面编号用黑体(Times): 1:2000图上字高为3mm;6、工作面回采日期、钻孔编号注记: 1:2000图上字高为2. 5mm;7、工作面月份回采注记: 1:2000图上字高为3mm;8、剖面线(勘探线)号用黑体(Times): 1:2000图上字高为8mm。
第三章具体内容及要求第19条.巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、圆形煤仓的符号按图-005[采掘工程平面图图例(1)]的要求绘制。
主要巷道应注明名称(一字间隔),主要斜巷还应注记倾向和倾角,1:2000倾角字高2mm,巷道交叉口、变坡以及平巷等特征点,在图上每隔50~100mm应注记底板高程。
所有高程点全部录入电子版图的文件中,根据高程的密度要求,凡是不需要在图上的显示的,该类高程点另建图层,平常处于关闭,当需要用到该高程时,打开该图层。
高程点密度,在图上每隔50~100mm应注记底板高程,变坡点、交叉点等特征点壁宿上图。
在巷道内能注记的,一律注记在巷道内,点号在左,高程在右,符号按《图例》1号要求绘制,当巷道内不能注记时,点号在巷道的上方,高程在巷道的下方下,距巷道线的间距1mm,注记在符号中部。
当两巷道的投影重合时:(1)当两巷道上下重叠时,如上下一样宽或下巷道宽时,下面巷道宽于上面巷道,巷道帮与帮的间距0.3mm;如下面巷道窄于上面巷道,则下面巷道绘长4mm,间隔1mm的虚线,巷道帮与帮的间距0.3mm。
(2)当下面巷道与上面巷道交叉时,下面巷道交叉部份不绘,若交叉部份是小硐室(如躲避硐等),则小硐室绘长4mm,间隔1mm的虚线。
月末位置的标注:在巷道的一帮,划一条长10mm长与巷道垂直的短线(线宽0.15mm)在短线的前方注明时间。
字体为黑体,大小为1.5×2.5。
独头巷道、当年施工巷道注记日期,其它巷道不注记日期。
绘出所有井口,同时注记井筒名称或编号、风流方向、井筒用途及井口、井底高程。
第20条.采空区边界、井田边界、保安煤柱边界、钻孔、水闸门、水闸墙的符号按图-005[采掘工程平面图图例(2)] 、图-005[采掘工程平面图图例(3)]的要求绘制。
回采工作面注记编号、煤层倾角、煤层小柱状和年度回采色框、年度回采日期、停采日期。
工作面编号注记在工作面中间,采空区按年度注记回采色框、年度回采日期(年、月),年度回采色框线粗为1mm,年度回采日期若沿走向注记超过年度回采色框,可沿倾向注记;凡已停采的工作面在停采线(用0.15mm单线)注停采日期(月、日,字高为1.5mm);煤层倾角(字高为1.5mm,箭头长与斜巷倾角的箭头相同);煤层小柱状(大小为3mm×12mm,煤层厚度字高为2mm),内容要与实见地质情况相符且比例适当。
井田技术边界、保安煤柱及其它边界线,注明名称和批准文号。
井田边界:颜色为黑色;保安煤柱和地面受护边界:颜色为红色;批准文号注在线的外边,尽可能水平排列在煤柱线的右上方,字高为3mm,字的颜色与线的颜色一致为红色。
钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm。
第21条.永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005[采掘工程平面图图例(4)] 的要求绘制。
冒流砂区符号适应冒顶区,冒流砂区范围10m以下不画。
煤层露头指煤层顶板到底板宽度在平面上的投影,煤层露头线到风氧化带线之间为风氧化带,斜线与风氧化带线成60°并画满。
第22条.实测正、逆断层,断层编号及注记,断层上、下盘,实测和推测陷落柱,岩浆岩侵入体及天然焦界线等按图-005[采掘工程平面图图例(5)] 的要求绘制。
