上饶职业技术学院电子工程系课程设计课程名称：电子技术应用模题目名称：红外线数字转速表的设计年级：学生专业：应用电子技术学生学号：指导教师：学生姓名：技术职称：高级工程师2008年5月30日课程设计任务书1 课程名称电子技术应用模拟2 课程性质必选专业课3 适用年级 06电子4 适用专业应用电子5 设计题目红外线数字转速表的设计6 实验要求选开7 选题要求最多组数3组每组最多人数2人8 指导老师吴国辉职称高级工程师9 设计目的9.1 进一步掌握摸拟电子技术，数字电子技术等课堂知识在本课程设计中的应用；9.2 熟悉电路的设计过程及设计方法；9.3 掌握课程设计的基本过程和课程设计报告的撰写方法。
10 设计要求10.1 设计一个红外线数字转速表；10.2测量范围0～999转／分，采用红外发光二极管；10.3采用DC－12V电源。
11 课程设计的进度安排11.1 2008年5月9日到17日、完成初稿；11.2 2008年5月18日到30日，上交课程设计报告及实验样品。
12 参考书目12.1 黄定永主编电子线路实验与课程设计北京机械工业出版社201912.2 高吉祥和全国大学生电子设计竞赛培训系列教程北京电子工业出200013 任务书下达时间 2008年04月28日课程设计评分标准（选开实验）姓名: 年级：专业：应用电子技术班级：电1 班总分：课程设计评分标准（选开实验）姓名: 年级：专业：应用电子技术班级：电1 班总分：课程设计报告年级06级专业应用电子技术班级1班姓名江国军许莉娟指导老师吴国辉职称高级工程师课程名称电子技术应用模拟课程性质必选专业课设计项目红外线数字转速表的设计实验要求选开1 设计目的1.1 进一步掌握摸拟电子技术，数字电子技术等使课堂知识在本课程设计用；1.2 熟悉电路的设计过程及设计方法；1.3 掌握课程设计的基本过程和课程设计报告的撰写方法。
2 设计要求2.1设计一个红外线数字转速表；2.2 测量范围0～999转／分，采用红外发光二极管；2.3采用DC－12V电源。
红外光电传感器在转速测量仪上的应用
红外光电传感器在转速测量仪上的应用【摘要】：介绍一种用于转子速度测量的红外光电转速测量装置，系统的硬件电路简单，测量转速范围较宽，且具有较高的测量精度，对于低转速的测量也有相当高的精度，可用于各行业转速的非接触式检测和控制中。
【关键词】：红外光电传感器；转速测量在物理实验和工业生产中，转速的测量是一个很重要也很复杂的问题。
有关测量转子速度的方法比较多，但要求测量仪器的制造成本低、测量精度高、线性度好的却很少。
介绍一种安装方便、测量精度高的新型转速测量仪，它的系统硬件电路简单，测量转速范围较宽，且具有较高的测量精度，对于低转速的测量也有相当高的精度，可用于各行业转速的非接触式检测和控制中。
1. 测试系统结构设计光电转速测量仪由红外光电传感器和信号处理电路、单片机以及数字显示部分组成。
其工作过程如下：当齿盘旋转时，由于轮齿的遮挡，红外发射管与接收管之间的红外线光路时断时续，信号处理电路将此变化的光信号转换为电脉冲信号，一个脉冲信号即表示齿盘转过一个齿。
单片机对脉冲进行计数，同时通过其内部的计时器对接收一定数目的脉冲计时，根据脉冲数目及所用时间就可计算出齿盘的转速，最后通过数字显示部分将转速显示出来。
如下图：1.1 红外光电传感器红外光电传感器利用高灵敏度的光电探测器作为检测元件，包括光学成像系统及前置放大电路两部分。
⑴光学成像系统红外光电传感器发出的光，聚焦到被测的旋转轴上，光由转轴反射后，再聚焦到传感器光电探测器的光敏面上。
聚焦在旋转轴上的光斑的大小直接影响到测量的灵敏度，在旋转速度一定时如果光斑比较小，那么光斑渡越矩形反射区间的时间很快，反应到脉冲波形上，上升沿将会比较陡。
如果光斑比较大，那么光斑渡越矩形反射区间的时间相对慢一些，因而其输出的脉冲信号的上升沿将会有一定的坡度。
对于频率测量来说，脉冲信号的上升沿越陡，频率测量分辨率越高。
⑵前置放大电路选用的探测器件是高灵敏度的光电二极管探测器，其敏感波长恰在0.94μm 附近。
智能转速测量器利用红外线测量转速系统的设计方案

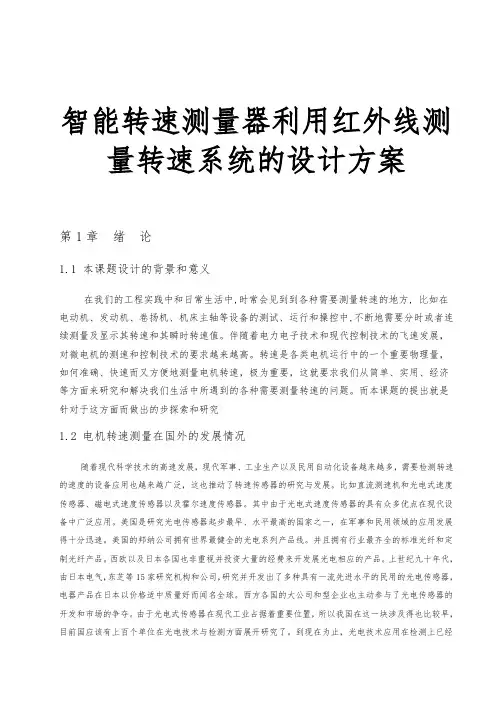

智能转速测量器利用红外线测量转速系统的设计方案第1章绪论1.1 本课题设计的背景和意义在我们的工程实践中和日常生活中,时常会见到到各种需要测量转速的地方, 比如在电动机、发动机、卷扬机、机床主轴等设备的测试、运行和操控中,不断地需要分时或者连续测量及显示其转速和其瞬时转速值。
伴随着电力电子技术和现代控制技术的飞速发展，对微电机的测速和控制技术的要求越来越高。
转速是各类电机运行中的一个重要物理量，如何准确、快速而又方便地测量电机转速，极为重要，这就要求我们从简单、实用、经济等方面来研究和解决我们生活中所遇到的各种需要测量转速的问题。
而本课题的提出就是针对于这方面而做出的步探索和研究1.2 电机转速测量在国外的发展情况随着现代科学技术的高速发展，现代军事、工业生产以及民用自动化设备越来越多，需要检测转速的速度的设备应用也越来越广泛，这也推动了转速传感器的研究与发展。
比如直流测速机和光电式速度传感器、磁电式速度传感器以及霍尔速度传感器。
其中由于光电式速度传感器的具有众多优点在现代设备中广泛应用。
美国是研究光电传感器起步最早、水平最高的国家之一，在军事和民用领域的应用发展得十分迅速。
美国的邦纳公司拥有世界最健全的光电系列产品线。
并且拥有行业最齐全的标准光纤和定制光纤产品。
西欧以及日本各国也非重视并投资大量的经费来开发展光电相应的产品。
上世纪九十年代，由日本电气，东芝等15家研究机构和公司，研究并开发出了多种具有一流先进水平的民用的光电传感器，电器产品在日本以价格适中质量好而闻名全球。
西方各国的大公司和型企业也主动参与了光电传感器的开发和市场的争夺。
由于光电式传感器在现代工业占据着重要位置，所以我国在这一块涉及得也比较早，目前国应该有上百个单位在光电技术与检测方面展开研究了。
到现在为止，光电技术应用在检测上已经非常全面了，特别是应用在速度、加速度、位移等检测上。
目前转速检测对于自动化生产以及汽车控制等方面有着重要作用，同时对转速检测要求精度和稳定性方面越来越高，这也加强了对光电传感器在转速领域的研究。
智能转速测量器——利用红外线测量转速系统的设计

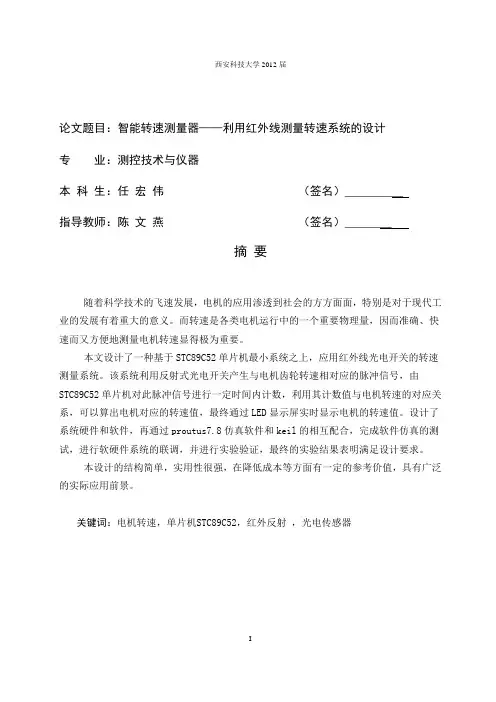

论文题目：智能转速测量器——利用红外线测量转速系统的设计专业：测控技术与仪器本科生：任宏伟（签名）＿＿＿＿＿指导教师：陈文燕（签名）＿＿＿＿摘要随着科学技术的飞速发展，电机的应用渗透到社会的方方面面，特别是对于现代工业的发展有着重大的意义。
而转速是各类电机运行中的一个重要物理量，因而准确、快速而又方便地测量电机转速显得极为重要。
本文设计了一种基于STC89C52单片机最小系统之上，应用红外线光电开关的转速测量系统。
该系统利用反射式光电开关产生与电机齿轮转速相对应的脉冲信号，由STC89C52单片机对此脉冲信号进行一定时间内计数，利用其计数值与电机转速的对应关系，可以算出电机对应的转速值，最终通过LED显示屏实时显示电机的转速值。
设计了系统硬件和软件，再通过proutus7.8仿真软件和keil的相互配合，完成软件仿真的测试，进行软硬件系统的联调，并进行实验验证，最终的实验结果表明满足设计要求。
本设计的结构简单，实用性很强，在降低成本等方面有一定的参考价值，具有广泛的实际应用前景。
关键词：电机转速，单片机STC89C52，红外反射，光电传感器Subject:The design of TachometerMajor : Measuring & Control Technology and InstrumentationsName: Ren hongwei (signature) ＿＿＿＿＿Instructor: Chen wenyan (signature) ＿＿＿＿＿ABSTRACTWith the rapid development of science and technology, the application of the motor infiltrate to every aspect of society. particular, motor is of great significance for the development of modern industry. Speed is an important physical quantities of the various types of motor operation, thus accurately, quickly and easily measure the motor speed is extremely important.This article was designed above a minimum system of STC89C52 microcontroller-based speed measurement system for the application of infrared photoelectric switch. The system uses reflective photoelectric switch to generate the pulse signal corresponding to speed with the motor gear, then microcontroller STC89C52 count this pulse signal within a fixed time, use the correspondence between the count value and the motor speed, you can calculate the motor speed value, the ultimate shows the value of the motor speed real-timely in an LED display. This article designs hardware and software of the system, and through proutus7.8 simulation software and keil, complete the testing of the software simulation, then FBI hardware and software of the systems. With the experimental validation, finally, experimental results meet the design requirements.The structure of the design is simple and very practical, there is a certain reference value at lower cost, and has wide range of practical applications.KEY WORDS：Motor speed，Single-chip Micro Computer STC89C52，Infrared reflectance，Photoelectric sensors目录第1章绪论 (1)1.1 本课题设计的背景和意义 (1)1.2 电机转速测量在国内外的发展情况 (1)第2 章系统设计方案 (2)2.1设计的任务和要求 (2)2.2 目前常用的测速方法 (2)2.2.1 离心式转速表测速法 (2)2.2.2 测速发电机测速法 (2)2.2.3 闪光测速法 (2)2.2.4光电测速法 (3)2.2.5 霍尔元件测速法 (3)2.3 测速系统方案的选择 (3)2.3.1 方案一：霍尔传感器测量方案 (4)2.3.2 方案二：光电传感器方案 (5)2.4系统设计总体框图 (6)第3章系统硬件设计 (7)3.1 转速测量原理 (7)3.2 光电传感器部分 (7)3.2.1光电传感器原理 (7)3.2.2 红外传感器的工作原理 (8)3.2.3 传感器型号的选定---TCRT5000 (9)3.3 信号采信电路 (11)3.4 信号处理电路 (13)3.4.1 信号处理电路的核心——STC89C52单片机 (13)3.4.2 信号处理的主控单元——单片机最小系统 (20)3.4.3 信号处理电路 (24)3.5 LED显示电路 (24)3.5.1 LED显示原理 (24)3.5.2 LED的段码表 (26)3.5.3 LED动态显示电路连接图 (27)3.6 电机的转动系统 (27)3.6.1 电机装置的安装 (28)3.6.2 电机转速的控制 (28)第4章软件设计 (30)4.1 软件编程的目的和要求： (30)4.2 软件编程语言的选择 (30)4.3 软件程序设计流程图 (31)第5章系统仿真与电路调试 (33)5.1 系统仿真工具 (33)5.1.1 keil简介 (33)5.1.2 protues简介 (34)5.2 程序编译和电路调试 (35)5.3 电路仿真效果 (35)第6章实验和结果分析 (36)6.1 实物连接运行效果 (36)6.2 结果分析和处理： (36)6.2.1 设计过程中出现的问题： (37)6.2.2 问题的处理措施和设计改进： (37)6.3 总结 (38)致谢 (39)参考文献 (40)附录一系统原理框图 (41)附录二DM6234P+转速表 (42)附录三源程序 (43)第1章绪论1.1 本课题设计的背景和意义在我们的工程实践中和日常生活中,时常会见到到各种需要测量转速的地方, 比如在电动机、发动机、卷扬机、机床主轴等设备的测试、运行和操控中,不断地需要分时或者连续测量及显示其转速和其瞬时转速值。
基于光电传感器的转速测量系统设计
基于光电传感器的转速测量系统设计

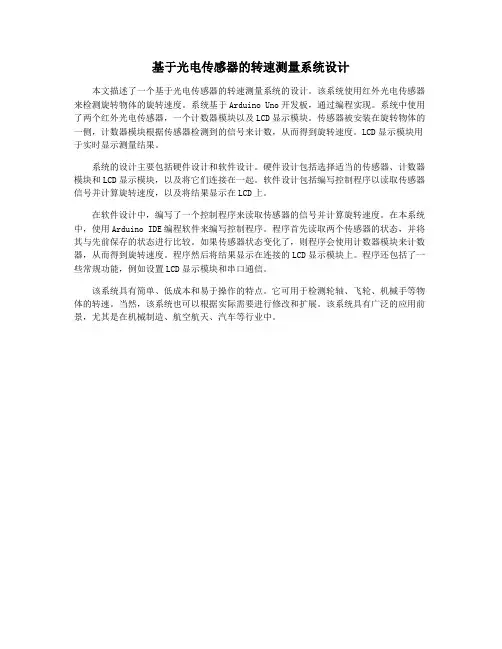

本文描述了一个基于光电传感器的转速测量系统的设计。
