CAD焊接标注大全
CAD焊接图纸符号标注图解示例
CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
cad中焊缝标注方法
cad中焊缝标注方法CAD中焊缝标注在CAD软件绘制焊接部件时，焊缝标注是必不可少的一项操作。
焊缝标注可以告诉操作者焊缝的类型、尺寸和其它相关信息，有助于焊接的准确性和可靠性。
本文将针对CAD中焊缝标注，介绍几种方法，以满足不同需求的实现。
直线标注法直线标注法是较为简单的一种方法，通常用于直线焊缝的标注。
具体步骤如下：1.选择直线焊缝的两端点。
2.在“注释”菜单栏中选择“直线”选项。
3.在弹出的菜单中设置直线的样式、尺寸和文字内容等。
4.单击确定按钮，完成直线焊缝的标注。
弧形标注法弧形标注法常用于圆弧焊缝的标注。
具体步骤如下：1.选择圆弧焊缝的两端点。
2.在“注释”菜单栏中选择“弧形”选项。
3.在弹出的菜单中设置弧线的样式、尺寸和文字内容等。
4.单击确定按钮，完成圆弧焊缝的标注。
法线标注法法线标注法可以用于任意角度的焊缝标注，适用范围较广。
具体步骤如下：1.选择焊缝的一点。
2.在“注释”菜单栏中选择“法线”选项。
3.在弹出的菜单中设置法线的样式、尺寸和文字内容等。
4.根据需要旋转和移动法线标注的位置，单击确定按钮即可完成。
比例标注法比例标注法通常用于表现焊缝尺寸的大小关系，适用于多种类型的焊缝。
具体步骤如下：1.选择焊缝的一边或边角，作为比例的基准点。
2.在“注释”菜单栏中选择“比例”选项。
3.在弹出的菜单中输入比例尺，设置比例样式和文字内容等。
4.根据需要旋转和移动比例标注的位置，单击确定按钮即可完成。
综上所述，焊缝标注是CAD绘图中非常重要的一项操作，标注符号和参数的选用，直接关系到焊缝尺寸和位置参数的准确度。
以上介绍的几种标注法不仅可提高绘图的效率，还能在一定程度上提高焊接质量，因此，在焊接CAD绘图中很值得掌握。
调整标注样式在标注焊缝时，有时需要根据绘图的要求调整标注的样式。
下面介绍几种调整标注样式的方法：改变样式尺寸有时我们需要调整标注文字的大小和样式。
可以通过以下步骤实现:1.选择标注。

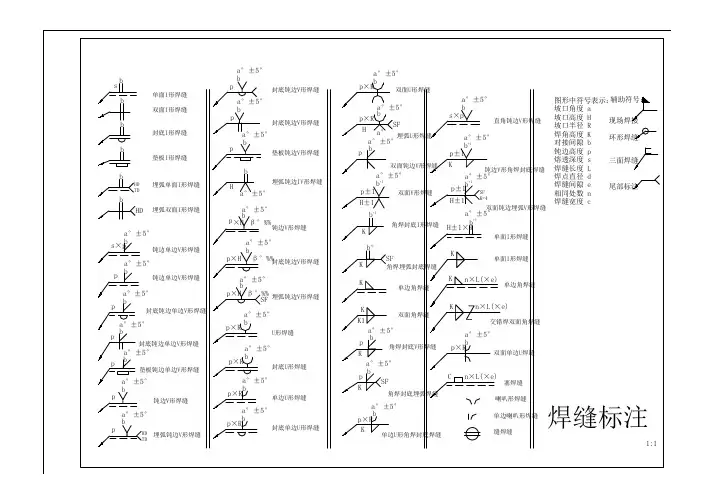

CAD焊接符号
a°±5° b p×R
K
单边U形角焊封底焊缝
n×L(×e)
塞焊缝
喇叭形焊缝
焊缝标注 单边喇叭形焊缝
缝焊缝
1:1
a°±5°
b p×R
U形焊缝
a°±5°
b p×R
封底U形焊缝
a°±5°
b p×R
单边U形焊缝
a°±5°
b p×R
封底单边U形焊缝
a°±5°
b p×R
双面U形焊缝
a°±5°
b p×R
SF H a°
埋弧U形焊缝
a°±5°
b p
双面钝边V形焊缝
a°±5°
+1
b
p±1
双面V形焊缝
H±1
+1
b
角焊封底I形焊缝
钝边V形焊缝
a°±5°
b
p
HD 埋弧钝边V形焊缝
TD
a°±5°
b
p
封底钝边V形焊缝
a°±5° b p
封底钝边V形焊缝
a°±5°b p垫钝边V形焊缝b埋弧钝边IV形焊缝
H a°±5°
a°±5° b p×H β°%%
钝边V形焊缝
a°±5° b p×H β°%%
封底钝边V形焊缝
a°±5° b
p×H β°%% SF 埋弧钝边V形焊缝
b s
单面I形焊缝
b
双面I形焊缝
b
封底I形焊缝
b
垫板I形焊缝
b
HD TD
埋弧单面I形焊缝
b
HD 埋弧双面I形焊缝
a°±5°
b s×p
钝边单边V形焊缝
a°±5°
b p
钝边单边V形焊缝
常用焊缝符及其标注方法全修订版
常用焊缝符及其标注方法全修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号示意图符号序号名称1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1带垫板符号 V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度cⅠ形焊缝4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
4.4.3塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
CAD焊接图纸符号标注图解示例.doc
CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。
8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。
并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。
在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号。
常用焊缝符号及其标注方法(全)
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
CAD焊接图纸符号标注图解示例(精编文档).doc
【最新整理，下载后即可编辑】CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
CAD焊接标注大全
焊接标注大全焊接符号以标准图示得形式与缩写代码标示出一个焊接接头或钎焊接头完整得信息，如接头得位置、如何制备与如何检测等。
焊接符号完整得代码体系在美国焊接学会(ＡＷＳ)最新版本得《焊接、钎焊与无损检验得标准符号》(ANSI/AＷS A2、4)规程中有详细说明。
焊接符号包含许多信息，而且相当复杂,实际生产中大多数得焊接设计人员只就是使用了其中很少一部分。
符号中得信息与单元问题1:焊接符号能够提供什么信息？答:焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终得焊缝轮廓、工艺要求等。
问题2:焊接符号由哪些单元组成?答:一个焊接符号可以包括如下单元.参考线、箭头、基本焊接符号、尺寸与其她数据、补充符号、完成符号、尾缀、规程、焊接方法或其她。
参考线与箭头问题３:参考线就是什么?答:参考线就是构成一个焊接符号得基础,由水平位置得划线组成。
参考线必须画在靠近所要表示得焊接接头符号得旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当得位置处。
水平参考线及焊接符号单元得位置如图１所示。
问题4:焊接符号中各单元得标准位置就是如何安排得?答：图1所示就是一条参考线，一些其她得单元标记可以放置在参考线得周围。
典型焊接符号显示出各种定位焊缝得一些信息,包括如下。
①尾缀T 只用于特殊得焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上得S 记号S取决于焊缝类型,如有坡口焊缝得熔深、填角焊缝得尺寸、塞焊或开槽焊缝得尺寸、点焊或凸焊焊缝得剪切强度等,这个记号一般就是位于焊缝符号得左边.③记号E 在这里代表一个开坡口焊缝得有效尺寸,也称为焊缝尺寸或焊脚高。
有效尺寸得尺度标在圆括号内,无论箭头指向哪里,这个尺寸与坡口总就是位于参考线上焊缝符号得左边。
④Ｒ在这里代表形成所需形状得焊缝数之间得空间，对于对接接头来说就是敞开得根部。
CAD焊接图纸符标注图解示例.doc
CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准 GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表 3-9 所示。
如果是组合焊接方法，可用“ / ”分开，左侧表示正面 ( 或盖面 ) 的焊接方法，右侧表示背面 ( 或打底 ) 焊接方法。
例如 V 形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111 。
焊缝符号和焊接方法代号标注示例见图 3-21 所示。
该图表示 V 形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据 GB324一 1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧; 若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
工程制图及CAD 第2版 第11章 焊接图
表示对称点焊，d 表示焊点直 径，e 表示焊点的间距，α表示焊 点至板边的距离。
返回 下一页 退出
五、尺寸及标准 必要时可以在焊缝符号中标注尺寸（尺寸符号见下
表）。尺寸标注的方法是横向尺寸标注在基本符号的 左侧；纵向尺寸标注在基本符号的右侧；坡口角度、 坡口面角度、根部间隙标注在基本符号的上侧或下侧 ；相同焊缝数量标注在尾部；当尺寸较多不易分辨时 ，可在尺寸数据前标注相应的尺寸符号。当箭头方向 改变时，上述规则不变。确定焊缝位置的尺寸不在焊 缝符号中标注，应将其标注在图样上。
的外焊缝代号为 为 6mm。
，焊缝代号中的“○”表示环绕工件周围焊接，“ ”表示角焊缝，焊角高度
法兰盘和弯管的内焊缝代号为
， 其中
表示焊缝表面凹陷。弯管和底盘间焊缝
下 一
页
为
，其中
表示该焊缝为 I 型焊缝，对接间隙 b=2mm，“111”表示全部焊缝均采用手
工电弧焊。
返
回
退 出
2.进料管
进料管是化工精馏过程中
。
出
整体式画法
下 一页 返 回 退 出
二、组合式
这种画法的特点
是：焊接图着重表达
装配连接关系、焊缝
要求等，而每个零件
下
图要另画零件图表示
一页
。即焊接图相当于一
张组件图，零件图补
返
充说明各零件的具体
回
情况。它适用于结构
退
比较复杂的焊接件，
出
如图所示。
1.弯头
三、举例
所示弯头为化工的一个焊接件，它由法兰盘、弯管和底盘三个零件组成。法兰盘和弯管
补充符号(GB/T 324-2008)
下 一页
返 回 退 出
CAD焊接标注大全
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分.符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3:参考线是什么？答:参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如,焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内,无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
常用焊缝符号及其标注方法全)..
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
cad中焊缝标注方法(一)
cad中焊缝标注方法(一)焊接是一种常见的金属连接方式，焊接中的焊缝标注对于焊接后的使用起到非常重要的作用。
在CAD中，焊缝标注有多种方法，本文将一一介绍。
直接绘制在CAD软件中，可以直接通过画线工具来绘制焊缝线条，并通过线宽、颜色等属性设置来标注焊缝。
这种方法对于形状简单，大小固定的焊缝比较适用，但对于形状复杂、大小不一的焊缝可能会存在一定难度。
使用标注工具CAD软件中的标注工具可以帮助我们更高效准确地标注焊缝。
简单介绍一下两种常用的标注工具：标注命令使用命令栏中的“标注”命令可以选择不同类型的标注工具，包括直线、圆弧、半圆等，根据实际焊缝形状选择相应的标注工具即可。
文字注释使用文字工具，在焊缝旁边添加文字注释也是一种常用的方法。
这种方法简单易行，但对于焊缝形状的描述可能不够精准。
在CAD中，有一些插件可以帮助我们更快速、更准确地标注焊缝。
Weldment此插件可以快速、准确地标注各种类型的焊缝，并提供了焊缝的标高、长度等相关信息。
在使用前需要为焊缝划定范围，插件就会自动生成焊缝标注。
Weldmap此插件可不仅可以标注焊缝，还能够记录焊缝的相关信息，为焊接后的检查提供便利。
总结以上就是CAD中标注焊缝的几种方法，根据实际情况选择适用的方法即可。
在使用过程中，要注意标注的准确性和规范化，以方便焊接后的检查和使用。
注意事项在进行CAD中焊缝标注时，需要注意以下几个方面：准确定位要对焊缝进行准确的标注，需要先将焊接件按照图纸要求进行放置、定位、固定，避免因移动或调整造成焊缝位置偏差。
焊缝标注需要遵循相关标准和规范，例如GB 50538-2010《建筑工程结构物焊接技术规范》、YB/T 4051-2017《装配式建筑构件焊接结构技术规程》等。
在标注焊缝时要根据不同标准要求进行选择，确保标注的准确、规范。
焊缝类型确定不同的焊缝类型需要采用不同的标注方法，例如对于不同的接头形式对应着不同的焊缝类型。
在进行标注前先对焊缝类型进行确定，避免出现标注错误。
常用焊接标注示例
附录B（资料性附录）标注示例常用焊接标注示例见表B.1。
表B.1 焊接标注示例序号焊接标注示例说明111为无气体保护的电弧焊；焊缝截面形状为Ⅰ形；焊缝填满，整个工件长度连续施焊，外表面凸起，内表面为圆面。
2111为手工电弧焊、角焊缝；沿工件圆周施焊，焊脚尺寸为2。
注：虚线基准线可以省略。
3角焊缝，三面有焊缝，共12处；111为手工电弧焊，整个工件（接触）长度连续施焊。
注：焊脚尺寸未做要求。
4上：角焊缝，焊脚尺寸为2，共2处，沿工件接触长度（共5段）连续施焊。
下：角焊缝，焊脚尺寸为2，共2处，沿工件长度（共1段）连续施焊。
序号焊接标注示例说明5上：焊缝截面形状为单边喇叭形，焊脚尺寸为8，整个工件长度连续施焊。
下：角焊缝，焊脚尺寸为3，三面有焊缝，整个工件长度连续施焊。
6 5 35×50 （30）双面角焊缝，对称交错，焊脚尺寸为5，焊缝段数为35，焊缝长度为50，焊缝间隔为30。
7135为CO2气体保护焊（MAG焊）。
焊缝截面形状为单边喇叭形，焊缝对称，焊脚尺寸为10，整个工件长度连续施焊，外表面为平面。
8135为CO2气体保护焊（MAG焊）。
焊缝截面形状为V形，焊缝厚度为3，外表面为凸形，沿工件圆周施焊。
9111为手工电弧焊，焊缝截面形状为V形，整个工件长度连续施焊。
注：焊缝在非箭头侧表B.1(续) 焊接标注示例序号焊接标注示例说明10焊缝截面形状为圆柱形塞焊，塞焊直径为5，沿Фd圆周均布4个。
1121为电阻点焊，焊点中心在两工件的接触面上，焊点直径为6，每排12个焊点，共4排（左右各两排），左右对称（沿汽车前进方向），焊点均布。
12点焊缝，焊点中心偏离两工件接触面位置(基本符号位置与偏离方向一致）。
点焊直径为5，共8点，点距、行距均为35。
注：点焊缝符号已明确焊接方法，可不标注焊接方法代号。
1321为电阻点焊（在不至于引起误解时，可省略尾部标注）；焊点中心在两工件的接触面上；焊点直径为5，共4点，沿Фd圆周均布。
cad中焊缝标注方法
cad中焊缝标注方法
在CAD中，焊缝标注可以使用以下方法：
1. 使用标注工具栏中的焊缝标注工具，选择需要标注的焊缝，然后输入相关信息，如焊缝类型、尺寸、位置等。
2. 使用注释工具栏中的文本工具，在焊缝附近添加文本框，手动输入相关信息。
3. 使用尺寸工具栏中的尺寸工具，选择焊缝的尺寸，然后在尺寸线上添加文本框，手动输入相关信息。
4. 使用属性工具栏中的属性工具，为焊缝添加属性，如焊缝类型、尺寸、位置等，然后在属性表中查看相关信息。
无论使用哪种方法，都需要确保焊缝标注清晰、准确、易于理解。
CAD焊接标注大全
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会(焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1焊接符号能够提供什么信息?答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2:焊接符号由哪些单元组成?答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3 :参考线是什么?答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4 )规程中有详细说明。
1所示。
阳1烽掩紆号单死的位«问题4 :焊接符号中各单元的标准位置是如何安排的?答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

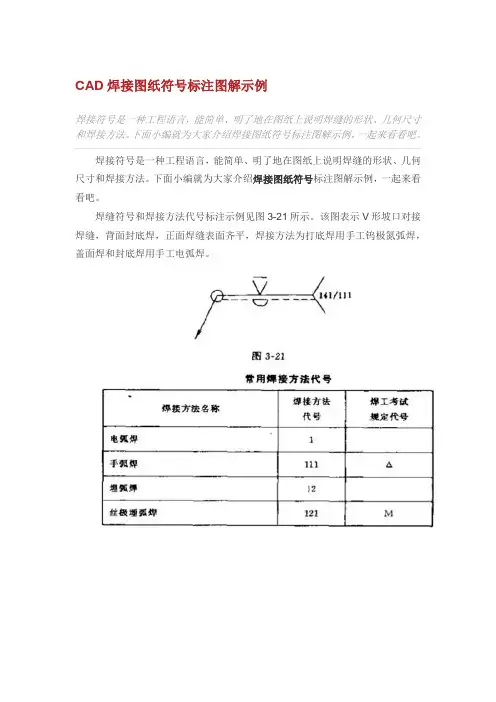

CAD焊接图纸符号标注图解示例.doc
CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。
一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
cad焊接标注符号及表示方法
一、CAD焊接标注符号的作用CAD焊接标注符号在工程制图中扮演着非常重要的角色，它能够清晰准确地表示焊接部位、焊接类型和焊接尺寸，为焊接工程提供了重要的参考依据。
通过CAD焊接标注符号，工程师和技术人员可以明确了解焊接要求，从而保证焊接质量和工程的安全可靠性。
二、CAD焊接标注符号的种类及表示方法1. 焊缝形状标注符号在CAD图纸中，焊缝形状标注符号通常采用“△”、“u”、“v”等形状来表示。
其中，“△”表示V形焊缝，“u”表示坡口焊缝，“v”表示对接坡口焊缝。
2. 焊缝表示方法A. 直角焊缝表示方法：在CAD图纸中，直角焊缝通常采用图形符号“L ”来表示，同时在符号下方注明焊缝尺寸和要求。
B. 对角焊缝表示方法：对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。
C. 搭接焊缝表示方法：搭接焊缝通常采用图形符号“≡”来表示，符号下方注明焊缝尺寸和要求。
3. 焊接部位标注符号在CAD图纸中，焊接部位标注符号通常以箭头标明，并在箭头的一端注明焊接部位的具体位置。
4. 焊接尺寸标注符号焊接尺寸标注符号通常以数字表示，用于标明焊缝的尺寸要求，例如焊深、坡口角度、坡口深度等。
5. 焊接类型标注符号焊接类型标注符号通常以字母表示，用于标明焊接的具体类型，例如“G”表示气焊，“M”表示手工电弧焊，“W”表示气保护焊等。
三、CAD焊接标注符号的应用范围CAD焊接标注符号广泛应用于船舶制造、建筑工程、机械制造、汽车制造等各个领域的工程制图中。
通过CAD焊接标注符号，工程师和技术人员可以清晰准确地了解焊接设计要求，从而保证焊接工程的质量和安全可靠性。
四、CAD焊接标注符号的标准规范CAD焊接标注符号的表示方法和标准规范由国际标准化组织（ISO）、美国焊接学会（AWS）、国际机械工程师学会（IME）等组织制定并发布，其标准符号、表示方法和应用范围都得到了严格规范和统一。
五、CAD焊接标注符号的未来发展趋势随着科技的不断发展和进步，CAD焊接标注符号的表示方法和应用范围也将不断得到完善和扩展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝，R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。
打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
⑧L 在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处，这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。
一个焊接符号甚至可以有多个箭头。
问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。
参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。
位于参考线箭头侧的符号是指接头的箭头侧。
位于参考线另一侧的符号是指接头的另一侧。
当从图纸的底部观看时，箭头侧总是更靠近观看者。
箭头侧和另一侧的例子见图2。
基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示。
问题8：已经定义了箭头侧和另一侧，但怎样把焊接符号填放在参考线上？答：与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4所示。
值得注意的是，如果被焊的接头只焊接一面，这种类型的接头只需一个焊接符号即可，放置在与接头施焊侧相应的参考线的一侧。
问题9：知道了基本的焊缝符号和箭头的意义，但这些基本符号如何使用呢？答：这些基本符号使用的例子如图5所示。
问题11：卷边焊缝符号如何使用？答：与其他焊接符号一样，卷边焊缝符号非常有用。
箭头侧的卷边焊缝符号的例子如图7所示。
组合焊缝符号问题14：什么是组合焊缝符号？答：一个焊接接头有时往往需要不止一种类型的焊缝。
工程结构制造中，带坡口的焊缝常常与另一种焊缝（例如角焊缝）焊接在一起。
当出现这种情况时，人们能见到参考线两边都有焊缝符号，如图9所示。
问题15：为什么使用多组参考线？如何看懂这些参考线？答：多组参考线表示出焊接操作的次序。
第一次焊接操作与箭头一起显示在多组参考线上，在进行下一道线上的操作前，前一次操作必须完成。
远离箭头的每一条线都给出每次连续操作的信息，这些操作还包括一些尾缀中不包括的焊接补充信息，例如检测方法等。
多组参考线的例子如图10所示。
补充符号问题16：什么是补充符号？答：补充符号涉及到焊缝的一些重要信息，是与其他的焊接符号结合在一起的，见图11。
问题18：现场焊接符号如何表示？答：现场焊接符号是箭头和参考线结合处的一面小旗。
这个小旗表示该焊缝需要在现场进行焊接，而不是在车间中预先焊接好。
表示现场焊接的几个焊缝符号如图13所示。
问题19：焊接符号怎样表示出焊缝熔透程度？答：焊接符号表示的熔透程度是一个背面涂黑的记号（在参考线一边呈半月形）。
焊缝熔透符号表示在接头一面焊接时另一面的熔化状态，这个补充符号还包括（在符号的左边）熔化量要求的尺寸。
焊缝熔透符号的例子如图14所示。
问题21：间隔符号表示什么含义？答：位于参考线上的间隔符号，一个方框，表示在接头内放置的材料，称为间隔或插片。
像背面衬垫材料符号一样，间隔符号的特殊规定标注在尾缀中，见图16。
问题22：材料插入符号表示什么含义？答：材料插入符号是位于参考线上的一个矩形符号，这个符号表示在焊接接头处插入的填充材料带或环。
插片或环在焊接中完全熔化，与接头成为整体。
可熔插片一般采用钨极氩弧焊进行焊接。
这个符号规定放置在带坡口焊缝符号相反的一边。
美国焊接学会（AWS）规定将可熔插片分类符号放置在焊接符号的尾缀中。
可熔焊接插片符号的例子如图17所示。
问题23：焊缝外形符号表示什么含义？答：外形符号表示对焊缝表面形状的要求。
焊缝外形包括平滑、上凸、下凹。
外形符号上的字母表示整修焊缝的方法。
C 铲削；G 打磨；H 锤击；M 机械加工；R 滚轧。
实际焊缝外形要求的相应符号见图18。
问题20：背面垫板符号表示什么含义？答：矩形垫板符号表示有衬垫材料放置在带坡口焊缝的背面，这个符号除了放置在带坡口焊缝符号的相反一边以外，与塞焊缝符号相似。
另一个需要注意的是，字母R可以放置在符号之内，表示焊接之后衬垫材料必须被去除。
背面符号规定的衬垫材料可以与母材相同，也可以是铜、陶瓷、玻璃带、焊剂、气体或其他材料。
要求的衬垫材料类型必须在尾缀中注明。
背面垫板材料符号的例子如图15所示。
问题17：划有圆圈的符号含义是什么？答：划有圆圈的符号位于连接参考线和箭头周围的一个圆圈内。
这个符号表示某接头周围是连续的焊缝，即使焊接方向可能发生变化。
划有圆圈的焊缝及符号的例子如图12所示。
问题13：一个完整的焊缝符号需要哪些最小的单元？答：①参考线+箭头+基本焊接符号。
②参考线+箭头+尾缀。
二者任选其一。
问题12：箭头打折表示什么含意答：箭头打折表示焊接接头两侧只有一边必须开坡口。
箭头指向的材料是操作者施焊前应开坡口的一边，如图8所示。
问题10：船形位置的V形焊缝符号如何使用？答：单面船形位置的V形焊缝及符号如图6所示。
问题24：打底焊道与封底焊道之间有什么差别？答：打底焊道是在厚板单面坡口对接焊时，为了防止角变形或为了防止自动焊时发生烧穿现象，而先在接头背面坡口根部进行的一道焊接。
封底焊道是在单面坡口对接焊中，先焊完正面坡口焊缝，在背面铲清焊根后，再进行的一道焊接，目的是保证使焊缝根部完全熔合。
问题25：打底焊和封底焊都采用了什么符号？答：这两种焊道采用了相同的符号，但焊接次序在焊接符号的尾缀中有规定，或者采用组合参考线。
打底焊道符号一般标在远离箭头的第一条线上，第二条线上是焊缝坡口符号。
打底焊道符号总是标在焊缝坡口符号的另一边。
封底焊道符号位于离开箭头的第二条线上，接着是焊缝坡口符号。
封底和打底焊道的符号如图19所示。
角焊缝尺寸问题26：什么因素决定了角焊缝的尺寸？答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见图20。
问题27：角焊缝的尺寸在焊缝符号上是如何标注的？答：角焊缝尺寸用焊脚高表示，焊脚高尺寸标注在角焊缝符号的旁边，如图21所示。
问题28：角焊缝的长度如何确定？答：角焊缝是一条从一端到另一端连续的焊缝，除非有尺寸限制。
如果焊缝不要求是连续的，在角焊缝符号右边应标注一个数码，提示操作者焊缝的长度，如图22所示。
塞焊和开槽焊缝问题29：塞焊焊缝的焊接符号是如何规定的？答：对塞焊焊缝尺寸的规定主要是沉入角度和焊缝填充深度，如图24所示。
问题30：开槽焊缝的尺寸如何标注？答：开槽焊缝测量尺寸的根据是开槽的宽度，长条槽是开在被焊工件的接合面上。
焊接符号上标有开槽的长度，一般在焊缝符号的右边。
问题31：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？答：可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道，但是这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝，不能被称为塞焊或开槽焊缝。
这种情况下形成的焊缝及符号如图25所示。
表面焊道问题32：什么是表面焊道？答：表面焊道是指那些堆焊在工件表面以改善抗磨损性、增加表面硬度或具有耐蚀性的金属。
为了改善表面硬度或抗磨损性而采用的填充金属称为表面堆焊。
这种工艺经常用于推土机刃板、铲斗以及岩石破碎设备上。
问题33：表面焊道的尺寸和焊接符号怎样表示？答：堆焊焊道的尺寸是从工件表面到焊道面，也即堆焊材料的高度。
堆焊焊道尺寸及符号如图26所示。
角焊缝尺寸l 问题26：什么因素决定了角焊缝的尺寸？答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见图20。
l 问题27：角焊缝的尺寸在焊缝符号上是如何标注的？答：角焊缝尺寸用焊脚高表示，焊脚高尺寸标注在角焊缝符号的旁边，如图21所示。
l 问题28：角焊缝的长度如何确定？答：角焊缝是一条从一端到另一端连续的焊缝，除非有尺寸限制。
如果焊缝不要求是连续的，在角焊缝符号右边应标注一个数码，提示操作者焊缝的长度，如图22所示。
