卫星接收机调试指南.
卫星电视接收器调试说明书
卫星电视接收器调试说明书在现代科技的发展下，卫星电视接收器为我们带来了丰富多样的电视节目。
然而，要想顺利接收并享受到清晰稳定的卫星电视信号，正确的调试是至关重要的。
下面将为您详细介绍卫星电视接收器的调试方法。
一、调试前的准备工作1、确认接收器和卫星天线的型号与规格首先，您需要了解自己所使用的卫星电视接收器和卫星天线的型号、规格以及相关参数。
这通常可以在设备的包装盒、说明书或者设备本身的标签上找到。
2、选择合适的安装位置卫星天线应安装在开阔、无遮挡的地方，以确保能够清晰地接收到卫星信号。
避免将其安装在靠近大树、高楼、电线杆等可能会阻挡信号的物体附近。
同时，要考虑到天气因素，如避免安装在容易积水或遭受强风的位置。
3、准备必要的工具调试过程中可能需要用到螺丝刀、扳手、指南针、水平仪等工具，提前准备好以便顺利进行操作。
4、了解所在地区的卫星参数不同地区接收的卫星可能不同，您需要获取所在地区对应的卫星名称、经度、频率等参数。
这些信息可以通过网络搜索、咨询当地的卫星电视服务提供商或者相关的技术论坛获取。
二、卫星天线的安装1、组装卫星天线按照卫星天线的说明书，将各个部件正确组装起来。
确保连接牢固，螺丝拧紧。
2、调整天线方向使用指南针确定正南方向（北半球），然后根据所接收卫星的经度，计算出大致的方位角和仰角。
方位角是指天线在水平方向上的角度，仰角则是天线在垂直方向上的角度。
可以使用水平仪和角度测量工具来辅助调整。
3、固定卫星天线在调整好天线的方向和角度后，使用膨胀螺丝或其他固定装置将天线牢固地固定在安装位置上，防止其在使用过程中发生移动。
三、连接卫星电视接收器1、连接卫星天线与接收器使用同轴电缆将卫星天线的输出端口与卫星电视接收器的输入端口连接起来。
确保连接紧密，插头插到位。
2、连接电视与接收器使用 AV 线（通常包括黄色的视频线、红色和白色的音频线）将卫星电视接收器的输出端口与电视的相应输入端口连接。
3、接通电源将卫星电视接收器和电视分别接通电源。
远程教育卫星接收系统的转星调试步骤
远程教育卫星接收系统的转星调试步骤
一、调试工具准备：
远程教育设备工具箱（包括扳手二个），小电视机（便于带到楼顶的），卫星接收机（包括遥控板），带F头馈线（2米长左右）
二、调星装置连接：
将高频头与接收机LNB IN端用馈线连接，接收机的视频输出、左声道、右声道输出端与电视机对应输入端用音视频线连接（连接时关闭所有设备电源）。
三、接收机参数设置（以coship CDVB3188C 接收机为例）：
调入系统主菜单，(卫星选择支持ku波段的）设置转发器——添加转发器——输入频率:12395,符号率:27500,极性选择为垂直。
说明：电脑上数据接收卡转发器参数设置与上相同。
四、卫星天线调整
主要调整天线的仰角和方位角。
松动天线部分螺丝，缓慢旋转天线。
仰角：减小一些（现在的向着天空低头一些，如图1）；方位角：南偏东角度要增大（天线现在的方向会偏东方一些，如图2）。
直到电视机上信号强度（Eb/No:0%）有变化后（此时可稍微固定部分螺丝），微调仰角和方位角，直到信号度能稳定在40%以上后完全固定好螺丝。
五、搜索电视节目和保存数据
待卫星天线调整好后，搜索选择是,按<OK>,搜索出四套电视节目后按<EXIT>4次直到电视屏幕提示“正在保存系统数据”
图1 调星后卫星仰俯角照片实图
图2 调星前后卫星方位角比较照片实图
原螺母位置
现螺母位置。
卫星电视接收调试方法及接收参数
卫星电视接收调试方法及接收参数卫星电视是通过卫星进行信号传输和接收的一种电视接收方式。
在进行卫星电视接收调试时，我们需要了解一些基本的接收参数，并进行相应的设置和调试。
下面将介绍一些常见的卫星电视接收调试方法及接收参数。
一、卫星电视接收调试方法：1.定位天线：将天线对准卫星信号源是卫星电视接收的第一步，一般采用天线测量仪或信号找星仪来测量和定位，确保天线与卫星的对准角度正确。
2.调节天线角度：在定位天线的基础上，通过微调天线角度来提高接收信号的质量，可以通过观察接收机上的信号强度和质量指示器来调节。
3. 调节LNB极化角度：LNB（Low Noise Block，低噪声转换器）是用于接收卫星信号的设备，其极化角度需要调节到合适的位置，以便接收卫星信号源的极化信号。
4.设置接收参数：根据不同的卫星信号源，设置相应的接收参数，包括频率、符号率和纠错码等。
可以通过接收机的菜单设置来进行调节。
5.装配和连接设备：将电视机、接收机、LNB等设备进行正确的装配和连接，确保信号的顺畅传输。
6.调试信号质量：通过观察信号强度和质量指示器，并在屏幕上观察图像和声音的质量，来确定卫星电视接收的信号质量是否满足要求。
二、卫星电视接收参数：1. 频率（Frequency）：指卫星信号的频率，一般以MHz为单位，可以根据提供商或卫星信号源的要求进行设置。
2. 符号率（Symbol Rate）：指信号在单位时间内传输的符号数量，一般以ksps（千符号每秒）为单位。
根据卫星信号源的要求进行设置。
3. 极化（Polarization）：指卫星信号的极化方式，常见的有水平极化（H）和垂直极化（V），需要根据卫星信号源的要求进行设置。
4. 纠错码（FEC）：指用于误差校正和纠正的编码方式，常见的有如Viterbi等不同的纠错码方式，需要根据卫星信号源的要求进行设置。
5. 编码方式（Modulation）：指信号传输的编码方式，一般有QPSK、8PSK等不同的编码方式，需要根据卫星信号源的要求进行设置。

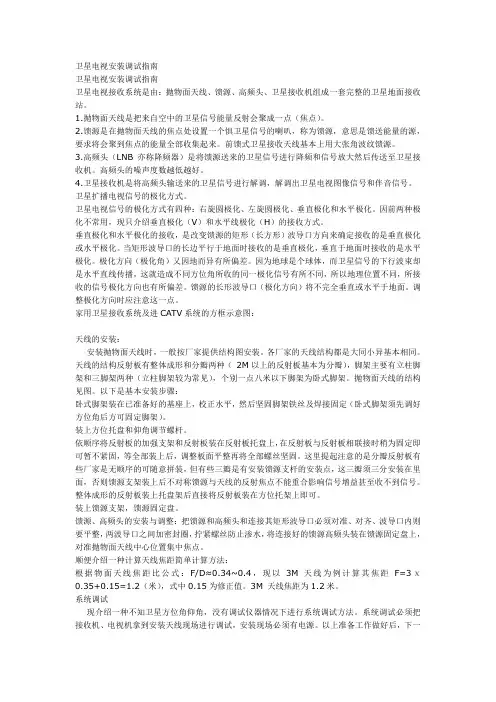

卫星电视安装调试指南
卫星电视安装调试指南卫星电视安装调试指南卫星电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。
1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。
2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。
前馈式卫星接收天线基本上用大张角波纹馈源。
3.高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。
高频头的噪声度数越低越好。
4.卫星接收机是将高频头输送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。
卫星扩播电视信号的极化方式。
卫星电视信号的极化方式有四种：右旋圆极化、左旋圆极化、垂直极化和水平极化。
因前两种极化不常用，现只介绍垂直极化（V）和水平线极化（H）的接收方式。
垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。
当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。
极化方向（极化角）又因地而异有所偏差。
因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。
馈源的长形波导口（极化方向）将不完全垂直或水平于地面。
调整极化方向时应注意这一点。
家用卫星接收系统及进CATV系统的方框示意图：天线的安装：安装抛物面天线时，一般按厂家提供结构图安装。
各厂家的天线结构都是大同小异基本相同。
天线的结构反射板有整体成形和分瓣两种（2M以上的反射板基本为分瓣），脚架主要有立柱脚架和三脚架两种（立柱脚架较为常见），个别一点八米以下脚架为卧式脚架。
抛物面天线的结构见图。
以下是基本安装步骤：卧式脚架装在已准备好的基座上，校正水平，然后坚固脚架铁丝及焊接固定（卧式脚架须先调好方位角后方可固定脚架）。
装上方位托盘和仰角调节螺杆。
最新中星9号卫星接收机调节方法及参数
最新中星9号卫星接收机调节方法及参数1、移动电视台的位置或删除电视台的方法：选择需要移动或删除的电视台—→按换台键和声音大小中间的按钮“确认”—→然后在按“1”就会出现“请输入密码”—→按数字键输入密码“9999” （或“0000”）①按数字“1”，然后按上下键（即换台键）即可以上下移动该电视台的位置。
-→②按数字键“4”，再按“确认”键，即可删除该电视台。
2、修改电视台的音频PID （即电视台的画面与声音不对应）方法：按“菜单”键——→用上下键（即换台键）选“参数设置” ——→按“确认” 键——→选“节目参数设置” ——→按“确认” 键（ 出现视频PID 、音频PID 码） ——→用上下键（即换台键）选“音频PID ” ——→按“确认” 键——→按数字键把下面该电视台对应的“音频PID ”码输入进去就好（即修改“音频PID ”码）——→按“确认” 键——→按“退出”键（出现是否保存画面）——→用左右键 （即声音大小键）选“是” ——→按“确认” 键即可。
（用同样的方法修改时钟PID 可以调节声音与口型不同步）3、差台（没有46个台）解决方法【凯恩斯737和727（澜起芯片）】： 按遥控菜单---→参数设置---→转发器参数设置--→按1 添加一组转发器（注意：添加的这一组转发器，要通过按音量键使“信号质量”的显示条颜色应为绿色），→然后依次把下行频率改成11892 --→符号率改成08800 ---→极化方式改成左旋。
保存退出---→自动搜索。
92.2度中星9号2014年4月23日升级 最新参数3、澜起芯片和中天联科双模机公告，已经完美解决卫星升级。
一：艾雷特266，海森，001，凯恩斯666（中天联科芯片）：先恢复出厂设置→退出→按节目列表→调到北京卫视→按数字9→把下行频率11880改成11892。
符号率28800改成08800 保存退出后再特殊搜索，部分声音不对，按红键修改就可以了二：这次卫星调整，以前停产其他机器（如果老是自动搜索零台）请在手动收索里面自己添加转发器下行11892 符号率08800 左旋 6个节目下行12100 符号率28800 右旋 20个节目下行12140 符号率28800 右旋 20个节目都去收索下就出来46个频道了，这次升级超级密码9999,5555这些的密码不一定有用，请用普通密码0000去搜索。
农远工程卫星接收机调星设置方法(精)
农村中小学远程项目学校卫星接收机调星设置方法一、亚太6号卫星（东经134度）Ku 频段节目接收技术参数下行频率：12395兆赫极化方式：垂直符号率：27500 ksps本振频率：11300PID ：B2角度(萍乡：朝东偏角仰角极化角方位角38.4 50.8 33.4 141.6二、2005年农远工程项目学校接收机调试1、按接收机（以同洲接收机为例）遥控器上的“菜单”按钮进入转发器设置菜单，选择设置转发器→sinosat_ku（由于亚太6号为新上天卫星，接收机内没有该卫星设置，但鑫诺1号的卫星最接近该星设置，所以可以在鑫诺一号卫星的基础上调试）。
2、然后选择休改转发器，将下行频率设为12395，符号率设为27500，极性：垂直3、按接收机遥控器的确认键保存当前设置退出，注意必须按确认键才会保存设置。
至此上部卫星信号调试完毕。
4、打开卫星卡控制程序（桌面上有个像卫星锅子的灰白色图标），将下行频率休改为12395，符号率设为27500，其他设置不变，这时应该可以看到信号强度和质量。
5、打开远教IP 数据接收软件，等待半小时以上，如出现节目单表示接收正常，至此调试全部完成。
三、2004年农远工程项目学校接收机调试1、按接收机遥控器上的“菜单”按钮进入转发器设置菜单，选择扩展菜单→sinosat_ku（由于亚太6号为新上天卫星，接收机内没有该卫星设置，但鑫诺1号的卫星最接近该星设置，所以可以在鑫诺一号卫星的基础上调试）。
2、然后选择休改转发器，将下行频率设为12395，符号率设为27500，极性：垂直3、按接收机遥控器的确认键保存当前设置退出，注意必须按确认键才会保存设置。
至此上部卫星信号调试完毕。
4、打开永新卡设置程序（桌面上有个绿色图标），将下行频率休改为12395，符号率设为27500，其他设置不变，这时应该可以看到信号强度和质量。
5、打开远教IP 数据接收软件，等待半小时以上，如出现节目单表示接收正常，至此调试全部完成。
卫星接收机的设置步骤
卫星接收机的设置步骤
卫星接收机的设置步骤：
1、按遥控器上的“菜单”键，在电视上显示“主菜单”；
2、选择“卫星设置”选项，按遥控器上的“确认”键；
3、在出现的菜单上选择“删除卫星”，按遥控器上的“确认”键；
4、在出现的菜单上选中现有的卫星名称并按遥控器上的“确认”键，就会在卫星名称右边显示“×”，这时按遥控器上的“菜单”键保存设置并退出；
5、在“主菜单”上选择“卫星设置”，按“确认”键进来后选择“增加卫星”选项，“确认”进来后菜单显示卫星名称是“NEW”，此名称可以修改；
6、接下来修改本振频率为11300，在这个介面里选择最后一项“确定”退出；
7、再一次按遥控器上的“菜单”键并选择“节目编辑”，按“确认”键进来后把第一项的卫星名称改了上面出现的“NEW”；
8、接下来分别修改“下行频率”为12395，“符号率”为27500，“极化方式”为“垂直极化”；
9、然后调整好卫星的角度和方向的基础上，使“信号强度”和“信号质量”达到最佳效果；
9、选择最后一项“确定”保存退出，然后按数字键选择频道即可收看电视节目。
卫星电视接收机的操作指南
卫星电视接收机的操作指南第一部分：安装和连接1.打开卫星电视接收机包装，确保所有附件齐全。
通常包括接收机、遥控器、天线、电源适配器和HDMI线等。
2.将卫星天线适当地放置在室外，确保它可以在无障碍的情况下接收到卫星信号。
将卫星天线的输出连接到接收机上的卫星输入接口。
3.将接收机的电源适配器插入电源插座，并将其连接到接收机上的电源输入接口。
4.使用HDMI线将接收机的HDMI输出接口连接到电视的HDMI输入接口上。
5.打开电视并将其切换到对应的HDMI输入源。
第二部分：遥控器使用1.在遥控器上插入电池（通常为2节AAA电池），并确保电池极性正确放置。
2.按下遥控器上的电源按钮，确保接收机处于开启状态。
3.使用遥控器上的导航按钮（上、下、左、右）浏览菜单和电视节目。
4.使用遥控器上的数字键输入频道号码或节目编号。
5.使用遥控器上的音量按钮调节音量大小。
6.使用遥控器上的菜单按钮进入或退出菜单界面，从菜单中选择所需的设置或功能。
7.使用遥控器上的返回按钮返回上一个菜单或频道。
8.使用遥控器上的或查询按钮找到特定频道或节目。
9.使用遥控器上的录制按钮（如果适用）录制节目，可以在后续观看。
10.使用遥控器上的播放、暂停、停止和快进/快退按钮控制播放状态。
11.使用遥控器上的静音按钮将音量设置为静音。
第三部分：菜单设置1.按下遥控器上的菜单按钮进入菜单界面。
2.使用导航按钮浏览菜单选项。
3.选择“设置”或“系统设置”选项，可以进行基本设置，如语言、时区和图像质量等。
4.选择“频道设置”或“节目设置”选项，可以进行频道和节目排序等设置。
5.选择“音频设置”，可以调整声音效果和音频输出设置。
6.选择“网络设置”，可以连接到互联网，以便享受更多的在线内容和功能（如果接收机支持）。
7.选择“父母控制”或“儿童锁定”选项，可以设置节目的限制级别或锁定特定频道。
8.根据个人需求设置其他菜单选项，如时间设置、保存设置等。
卫星电视接收调试方法及接收参数
卫星电视接收调试方法及接收参数将天线同轴电缆室内一端英制连接头连接到卫星接收机“天线输入” 连接口上，用随机携带的音／视频线将接收机的“视频”和“左／右音 频”输出端分别与电视机的“视频”和“左／右音频”输入端相连，将电源 线与 220 V／50 Hz 交流电相连后打开接收机电源开关。
带网络接口的卫星电视／数据接收机(RJ-45 接口)，还要将网线接 到计算机网卡接口上或交换机上(注：将卫星接收机的配置程序安装 在计算机上，由计算机完成参数配置)。
卫星电视接收机按功能分为两类：一是普通电视接收机；二是电视 ／数据接收一体机。
它们的安装与调试方法分别如下：1．普通电视接收机的安装与调试 (1)连接信号线。
第一，连接卫星信号输入：首先检查“射频输入” 连接头是否完好，将同轴电缆线接头接到机器“射频输入”端。
第二， 连接 s 视频端子：用 s 视频线将本机的 s 视频输出端与电视机的 s 视 频输入端相连。
第三，连接音、视频信号：用音、视频线将本机的“L ／R”和"VIDEO"分别与电视机的“左／右音频”和“视频”输入端相连。
(2)调试内容和方法。
卫星接收机的调试主要是用遥控器调出配置 “菜单”(MENU)，根据菜单的提示，按卫星传输平台提供的卫星参数 将卫星接收机参数配置好，主要参数包括：①根据所要接收的卫星， 设置好卫星接收机所要接收的卫星信号下行频率(中央平台下行频率 为 12 620 MHz，山东平台下行频率为 12 655MHz)；②设置好本振 频率(具体情况要看高频头标定的本振频率数值，一般为 11 250 MHz或 11 300 MHz)；③设置好下行极化方式(中央平台下行极化方式为 垂直，山东平台下行极化方式为水平)；④设置好符号率(中央平台符 号率为 32 553 Ksps，山东平台符号率为 4 340 Ksps)；⑤设置好纠 错方式(FEC：3／4 或 AUTO)。
卫星接收机调试指南
卫星接收机调试指南Dreambox 是一台内置Linux系作系统的Dvb-s电视接收机,由于软件系统版本不同操作界面和方法会有少许不同,我们以Gmini4.6版做为范本简明讲解系统的设置与与维护方法。
卫星天线在安装对准方向后，我们还需要以下几步来设置和调试我们的接收机，安装完的接收机我们也可以参照这个过程来做故障判断。
1．设置卫星及高频头本振频率。
1）按遥控器上的MEMU按钮，选择【设置】-【频道搜索】-【卫星配置】进入卫星配置界面。
2）选择【单个卫星】-比如我们要收视的卫星是138KU保存。
如图我们可以安CH+/ CH-按钮在卫星/位置下方列表栏位中选择我们要收星的卫星，注意同一个卫星会有两个波段我们要选KU波段。
3）再次进入【卫星配置】移光条到所选卫星处，些时栏位光条会反白，安OK调出一下下拉菜单，选择【非标准用户定义配置】，进入本振设置菜单。
我们这里要把原来 09750 10600 11700改变为： 11300 11300 117002．寻星确定信号并做卫星转发器节目扫描。
1）当我们置好卫星参数后，可以进入【寻星】菜单查看接收机是否收接到信号，如果信号不正常，请检查接收后面的信号进线是否联接劳固。
138KU 用12302/30000/V76.5KU 用 12528/3000/V2）当信号锁定后，进入【自动多卫星扫描】扫描卫星节目。
注意：【自动多卫星扫描】菜单后，下方会列出一个卫星，要移动卫星上安OK按钮把状态【无】变成【全部】。
3．收看加密码节目界面。
在没有任何菜单的状态下，安OK按钮-蓝色功能键-分别能调出一组频道序列。
我们进入卫星，选择相应用的节目会看到黑屏或部分免费节目。
我们需要设定接收机网络联接及启用解密插件才能正常收视加密节目。
【设置】-【高级设置】-【通讯网络设置】进入网络设置菜单：Nameserve:为当地DNS如果你不了解网络的设置方法，就把DHCP打勾让系统自动获取IP。
广播电视村村通卫星接收设备的安装和调试
广播电视村村通卫星接收设备的安装和调试随着科技的不断发展，广播电视村村通卫星接收设备已经成为农村地区获取信息和娱乐的重要途径。
卫星接收设备的安装和调试是保证农村广播电视正常运行的前提条件，本文将详细介绍相关的安装和调试方法步骤。
一、安装前的准备工作1.材料准备：根据需求准备好卫星接收设备、卫星天线、接收器、LNB等相关设备，并保证设备齐全、完好。
2.选址：选取一处无高楼遮挡的空旷地带，确保设备的顺利使用。
3.电源：保证设备有足够的电源供应。
4.工具准备：准备好安装工具，如螺丝刀、螺丝扳手等。
二、卫星天线的安装1.确认安装位置：根据所在地的经纬度和卫星的位置，选择合适的安装方向和角度。
2.安装支架：将卫星天线支架固定在地面或墙上，并确保支架水平稳固。
3.调整方位：根据卫星的位置调整天线的方向角度，确保天线面向卫星的天空方向。
4.固定卫星天线：将卫星天线固定在支架上，并保持天线平整无倾斜。
三、卫星接收器的安装1.连接LNB：将卫星天线的LNB与卫星接收器用线缆连接好，确保连接牢固。
2.连接电源：将卫星接收器连接至电源，保证设备供电。
四、卫星接收设备的调试1.开机设置：将卫星接收器开机，并按照说明书上的步骤进行系统设置，包括语言、地理位置等参数设置。
2.信号指示：观察卫星接收器的信号指示灯情况，确保接收设备处于正常工作状态。
3.信号调试：通过卫星接收器的信号调试功能，调整卫星天线的方向和角度，以便获取最佳的卫星信号。
4.测试节目：选择一些卫星电视频道进行测试收看，观察信号质量，调整天线并再次测试，直至收看到清晰的图像和声音。
五、设备固定和封装1.固定设备：将已调试好的卫星天线和接收器进行固定，确保设备不会受到外界干扰。
2.封装设备：用防水材料或防水套对卫星接收器进行封装，以保护设备免受雨水侵害。
3.整理线缆：将接收器和天线之间的线缆整理好，确保线路整齐、美观。
通过上述安装和调试步骤，我们可以保证卫星接收设备在农村广播电视村村通中的正常运行。
如何接收和调试卫星电视节目
如何接收和调试卫星电视节目接收和调试卫星电视节目是一项涉及到卫星信号接收、天线安装调试及电视信号处理等多方面知识和技术的任务，下面将具体介绍如何接收和调试卫星电视节目。
1.硬件准备：首先需要准备必要的硬件设备，包括卫星电视接收器、卫星天线、卫星电视调试仪/电视分析仪、电视以及相关电缆和连接器等。
确保设备是正规品牌、有保修和售后服务，以及符合本地的技术标准和法规。
2.天线安装：选择一个合适的位置安装卫星天线，确保能够充分接收到卫星信号。
天线的安装最好处于开阔且无障碍物的地方，远离高压电线、电视台和速度较快的车辆等可能导致信号干扰的因素。
使用正确尺寸和规格的天线支架将卫星天线固定在房顶、阳台或者墙壁上。
3.调试天线：调试天线将会涉及到定位、方位角和仰角的调整。
可以参考卫星电视节目供应商提供的手册或者网站的相关信息，找到卫星的位置和角度信息。
使用仰角和方位角的相乘关系以及指南针等工具来调整卫星天线的方向，确保对准卫星信号的发射源。
定位好后，使用电视上的信号质量和电平检测功能进行细调，确保接收到稳定的信号。
4.连接电缆：将卫星天线通过合适的电缆连接到卫星接收器的接收接口上。
根据接收器的说明书或者界面提示，正确连接电缆，确保连接紧固且没有松动。
注意使用合适质量的电缆和连接器，以确保信号传输的质量和稳定性。
5.电视设置和频道：将卫星接收器和电视通过HDMI、AV或者其他适配器连接线连接好，并确保连接正常。
电视打开后，进入菜单设置中的信号源选项，将信号源切换到卫星接收器的输入，然后在卫星接收器的菜单中进行频道和节目调试。
根据接收器的提示，选择正确的卫星名称和频率范围等参数，进行和存储。
6.信号调试：在完成频道后，使用卫星电视调试仪或电视分析仪来调试信号。
这些设备将会提供更加详细的信号质量和电平信息，包括信号强度、信噪比、载波误差和位错等。
通过观察这些指标，可以进行调整和优化，以获得更好的图像和音频质量。
7.调试节目：综上所述，接收和调试卫星电视节目需要正确安装和调试卫星天线，合理设置和连接硬件设备，调试信号的质量和参数，并确定节目能够正常播放和显示。
最新中星9号卫星接收机调节方法及参数
最新中星9号卫星接收机调节方法及参数中星9号卫星是中国国家广播电视总局投入运行的一颗卫星，用于广播电视传输服务。
其信号接收主要依赖于卫星接收机。
下面我将为您详细介绍最新中星9号卫星接收机的调节方法和参数。
一、中星9号卫星接收机的调节方法1.天线安装和定位：首先，应选择一个适当的地方安装卫星天线，避免遮挡物如建筑物、树木等。
其次，通过调整卫星天线的角度和方向，使其指向运行中的中星9号卫星。
可以使用卫星信号定位仪等设备来定位。
2.接收机的连接：将接收机与卫星天线通过同轴电缆连接起来。
确保连接牢固，并避免插头接触不良或接线段损坏。
3.接收机的电源连接：将接收机插头插入电源插座，并确保电源线正常。
4.接收机参数的调节：在连接好接收机后，需要对接收机进行参数调节。
这些参数包括极化角度、频率、符号率、FEC等。
极化角度：根据不同的地理位置确定所需的极化角度。
一般而言，南方地区极化角度为正极化，北方地区为负极化。
频率：根据接收到的中星9号卫星频率进行设置。
可以在卫星电视节目提供商网站上查询相应的频率。
符号率：符号率也称为数据传输速率，用于描述数字电视信号的传输速度。
根据中星9号卫星的提供商所提供的数据进行设置。
FEC：即前向纠错码，用于在传输过程中检测和纠正错误。
根据卫星信号提供商提供的FEC参数进行设置。
务必确认接收机的参数调节正确，以确保有效地接收到中星9号卫星的信号。
二、中星9号卫星接收机的参数1.极化角度：南方正极化，北方负极化。
2.频率：根据卫星信号提供商所提供的频率进行设置。
3.符号率：根据卫星信号提供商所提供的数据传输速率进行设置。
4.FEC：根据卫星信号提供商所提供的前向纠错码进行设置。
以上为最新中星9号卫星接收机调节方法及参数的简要介绍。
根据具体型号和品牌的不同，可能还会有一些其他的参数和调节方法。
在设置接收机参数时，请参考相关使用手册，并根据实际情况进行调节。
远程教育卫星数据接收系统调试说明.
远程教育卫星数据接收系统调试说明一、亚太6号卫星的参数转发器号：K4下行频率（单位：MHz）：12395下行极化方式：垂直FEC：3/4符号率（Msps）：27.5二、调整卫星接收机参数主要是通过接收机的遥控板或机身面板按钮，进行参数修改，修改成亚太6号卫星的参数并保存（只修改卫星参数）。
修改完成后，即可使用它来调整卫星天线。
天线调整到能锁定卫星后，使用自动搜索按钮功能，搜索并保存电视节目。
三、调整卫星天线主要是调整天线的仰角（角度要减小一些，也就是天线现在向着天空要低头一些），方位角（南偏东的角度要增大，也就是天线现在的方向会更偏东方一些）。
总的说来，站在天线后方，现在的天线方位要在原来的基础上，向下低头一些，并向左转动一些。
参看下面的示意图：先松动天线螺丝，然后慢慢摇动天线，最好先确定方位角，再慢慢调整仰角，如此反复，直到出现信号质量或信号电平。
天线调整好以后，先固定，再连接好线缆。
具体操作如下：调星时连接图如下：通常可由两人一起配合进行调星：首先检查天线与卫星接收机相连接的线缆接头（75-5头）是否完好，再将接收机（需先将卫星参数东 原来方位角（鑫诺1号）东 现在方位角（亚太6号） 天线方位角变化示意图修改成亚太6号卫星的参数）和一台小电视机按照图示连接好（最好卫星接收机和电视挨着天线，以便及时调整天线），一人轻微、缓慢的上下左右摇动天线（注意动作幅度不要太大，并且要有耐心）；另一人监控卫星接收机上的信号质量或中国教育台电视节目信号质量或信号电平达到35%或以上（四川地区通常会在60%以上），即可正常接收视频及数据信号。
调星完毕后，必须将天线的螺丝全部拧紧固定，防止风力引起天线方向偏离。
另外必须注意，禁止在通电的情况下插拔天线线缆，由于高频头需要接收机或接收卡通过75-5线缆馈电5V，所以带电插拔时有可能会将高频头或接收设备烧毁。
四、调整卫星接收计算机参数打开计算机，点开卫星接收卡的控制程序，修改成亚太6号卫星的参数并保存（只修改卫星参数）。
卫星接收机的操作方法
卫星接收机的操作方法
1. 连接卫星接收机：将卫星接收机的电源插头接到电源插座上。
将接收器的LNB 输入插头连接到卫星调节器(LNB)的输出端口上。
2. 打开电视机：将电视机的电源插头插到插座上，然后按一次电视的开关按钮，电视机就会亮起来。
3. 调整电视信号源：选择电视机上的信号源选择按钮或者遥控器上的信号源按钮，将信号源调整到HDMI1或者HDMI2等选项上。
4. 打开卫星接收机：按下卫星接收机上的电源键或者遥控器上的电源键，然后等待卫星接收机启动完成。
5. 选择卫星频道：使用卫星接收机的遥控器，选择想要接收的卫星频道。
在遥控器上按下频道序列键，或者使用数量键或名称键来输入频道序号或频道名称。
6. 调整卫星天线：如果卫星信号弱，可以尝试调整卫星天线的方向或者角度。
可以参考卫星接收机的使用手册或者网上的卫星接收技巧，来了解如何调整卫星天线。
7. 调整电视机画质和声音：在卫星接收机上选择适当的画质和声音模式，以获得更好的视觉和听觉效果。
8. 关闭卫星接收机：在使用卫星接收机之后，应该按下卫星接收机的电源键或者遥控器上的电源键，来关闭卫星接收机，以节省能源和减少供电线路的安全风险。
卫星电视接收机的操作指南
各种卫星电视接收机的操作指南1.通过自动搜索功能自动搜索节目以航天珠江WTD-198型卫星接收机为例，其具体操作步骤如下：（1）按遥控器“菜单”键进入“菜单”目录。
（2）在“菜单”目录中选择“系统设置”，按“确认”键。
（3）在“系统设置”目录中选择“恢复出厂设置”，按遥控器“右（？）”键移动到“是”的位置。
（4）出现密码菜单后，按遥控器“上（）、下（？）、左（？）、右（？）”（或数字）键，输入“8888”。
（5）按“菜单”键返回主菜单。
（6）在“主菜单”中选择“节目设置”并进入，选择“自动搜索”，再按“确认”键，开始“自动搜台”。
（7）搜台完毕后，按遥控器的“菜单”键退出。
2.通过RS—232串行接口遥控操作3.通过卫星接收机面板（或遥控器）的按键手动操作以科海、亚视达、同州、九州、如意、航天、东仕和长虹公司生产的卫星接收机为例说明此类机型的具体操作步骤。
“科海”卫星接收机具体操作步骤如下：（1）正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备。
（2）打开卫星接收机电源，按“菜单”键选择“修改本振频率”，再按“确认”键，输入新的本振频率（对于C波段节目为5150MHz; 对于Ku波段节目为11300MHz），按“确认”键确认。
（3）在“菜单”中选择“扩展菜单？节目编辑？增加节目”项。
（4）正确输入节目的“下行频率”、“符号率”和“FEC”参数（其它参数不考虑）。
（5）在“极化方式”选项中，如该节目是“水平极化”就选择“水平极化”，是“垂直极化”就选择“垂直极化”（“H”代表水平极化、“V”代表垂直极化）。
（6）此时，“信号强度”和“信号质量”有百分比显示，并显示“有卫星信号”，或者在接收机面板上，“信号锁定指示灯”为绿色，表示锁定。
（7）按“确认”键，进行节目搜索，系统提示“节目搜索中，请稍候”。
（8）当系统搜到节目并自动存储后，按“菜单”键退出，节目存储完毕。
（9）预搜索新的节目，则按步骤（3）—（8）重复操作即可，需要改变的只是“下行频率”、“符号率”的参数和“极化方式”的选项，直至所有节目搜索完毕。
数字卫星接收机安装与调试图解教程
使用环境要求
定期检查数字卫星接收机的连接线是否松动或损坏，确保信号传输稳定。
定期检查连接线
及时更新数字卫星接收机的软件，以获取最新的功能和修复潜在的漏洞。
软件更新
为防止意外情况导致设备设置丢失，建议定期备份数字卫星接收机的配置信息。
备份配置
维护与保养建议
05
CHAPTER
数字卫星接收机未来发展展望
技术创新与应用拓展
随着数字电视和宽带接入的普及，数字卫星接收机市场规模将持续增长。
市场规模持续增长
随着技术的进步和市场的变化，数字卫星接收机行业的竞争格局也将发生变化，将出现更多具有竞争力的企业。
市场竞争格局变化
为了规范市场和保障用户权益，数字卫星接收机行业的标准与规范将不断完善。
行业标准与规范不断完善
智能化升级
未来数字卫星接收机将更加智能化，具备自动搜索、自动配置、故障诊断等功能，提高用户体验。
多模融合与多功能集成
数字卫星接收机将实现与地面网络、移动通信等不同传输方式的融合，同时集成更多功能，如视频点播、网络浏览等。
更高频段利用
随着技术的发展，数字卫星接收机将进一步利用更高频段，提高信号传输效率和抗干扰能力。
使用卫星信号强度测试工具，检查接收机与卫星之间的信号强度，确保信号质量良好。
信号强度检测
调整接收机的天线角度、极化角和频率等参数，以获得最佳的信号质量。
信号质量优化
检查周围是否存在干扰源，如建筑物、高压线等，排除干扰因素。
干扰排除
信号质量检测与优化
信号质量差
调整接收机的参数，优化信号质量。
无法锁定卫星信号
检查天线是否损坏或安装不正确，重新启动接收机尝试。
显示无信号
卫星电视调试方法
卫星电视调试方法卫星电视调试方法1、把接收机与电视机、天线连接好；2、打开电视机、接收机电源；3、看接收机至电视机的A V线接入电视机的哪个端子。
“AV1”或“A V2”，把电视机就调到相应的画面；4、在接收机上打开菜单，进入主菜单，选择“节目设置”，按“OK”键进入（照片4）；5、在“节目设置”里选择“修改本振频率”（照片5）；6、在“修改本振频率”里选择“新本振频率”修改参数，分别为09750、10600 （照片6），修改好后点“完成”，再退出“修改本振频率”、“节目设置”。
回到主菜单，选择“电视节目表”（照片7），按“OK”键进入；7、在“电视节目表”里选择“CCTV-4”（照片8）按“OK”键确定，退出“电视节目表”；8、回到主菜单，选择“节目设置”。
在“节目设置”里选择“节目参数设置”（照片9）, 按“OK”键进入；9、在“节目参数设置”栏里修改下行频率为11635，符号率为22000，极化方式为垂直，22K为开，视频PID为0512，音频PID为0650，时钟PID为0512，如（照片10）。
退出“节目参数设置”、“节目设置”，回到主菜单；10、在主菜单里选择“频道信息”（照片11），按“OK”键进入。
如（照片12）。
11、这时就是调整锅的水平方向和仰角了，看（照片13）。
在接收机里有一个寻星计算方位角的栏目，输入所在地的经度、纬度和W7卫星的经度36°，就自动给出仰角、水平角。
按照经验，先把仰角调好，再转动水平方向。
高频头的极化方向要基本先放对。
12、调到能出图像，是信号强度条变黄色，质量能到20以上了，（照片14）。
13、调CCTV-9/CCTV-F都要回到第7步，进行修改参数。
CCTV-9的视频PID为0308，音频PID为0256，时钟PID为0308；CCTV-F的视频PID为0307，音频PID为0258，时钟PID为0307；一般调整时，信号强度不变，信号质量在1~5%之间跳动，只有信号质量达到6以上才说明基本快到啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星接收机调试指南
Dreambox 是一台内置Linux系作系统的Dvb-s电视接收机,由于软件系统版本不同操作界面和方法会有少许不同,我们以Gmini4.6版做为范本简明讲解系统的设置与与维护方法。
卫星天线在安装对准方向后，我们还需要以下几步来设置和调试我们的接收机，安装完的接收机我们也可以参照这个过程来做故障判断。
1．设置卫星及高频头本振频率。
1）按遥控器上的MEMU按钮，选择【设置】-【频道搜索】-【卫星配置】进入卫星配置界面。
2）选择【单个卫星】-比如我们要收视的卫星是138KU保存。
如图我们可以安CH+/ CH-按钮在卫星/位置下方列表栏位中选择我们要收星的卫星，注
意同一个卫星会有两个波段我们要选KU波段。
3）再次进入【卫星配置】移光条到所选卫星处，些时栏位光条会反白，安OK调出一下下拉菜单，选择【非标准用户定义配置】，进入本振设置菜单。
我们这里要把原来 09750 10600 11700改变为： 11300 11300 11700
2．寻星确定信号并做卫星转发器节目扫描。
1）当我们置好卫星参数后，可以进入【寻星】菜单查看接收机是否收接到信号，如果信号不正常，请检查接收后面的信号进线是否联接劳固。
138KU 用12302/30000/V
76.5KU 用 12528/3000/V
2）当信号锁定后，进入【自动多卫星扫描】扫描卫星节目。
注意：【自动多卫星扫描】菜单后，下方会列出一个卫星，要移动卫星上安OK按钮把状态【无】变成【全部】。
3．收看加密码节目界面。
在没有任何菜单的状态下，安OK按钮-蓝色功能键-分别能调出一组频道序列。
我们进入卫星，选择相应用的节目会看到黑屏或部分免费节目。
我们需要设定接收机网络联接及启用解密插件才能正常收视加密节目。
【设置】-【高级设置】-【通讯网络设置】进入网络设置菜单：
Nameserve:为当地DNS
如果你不了解网络的设置方法，就把DHCP打勾让系统自动获取IP。
安蓝色功能键调出蓝色面板，把状态设为“允许自动CAMD”再调出“CCcam.2.1.1”,启动/重置一下CAMD ，正常情况就可以看加密节目了。
4．中文化节目单。
当我们做完上面的操作后，就可以观看电视节目了，但是节目表切有点乱。
安黄色功能键调出插件面板，选择安“ZH-EPG设置1”勾上相应的卫星，移动下载中文节目表处，就可以更新节目单了。
系统更新完会自动重启。
3．卫星接收机常见故障处理方法
1）问题：有信号，但加密节目黑屏。
方法：
查看网络设置，是否启动CCcam插件，重新启动接收机。
查看网络是否正常，接收机网络灯是否亮，安黄色功能键调出插件面板，选择“CCcam info”查看服务器连接信息。
如果密码条为红色说明网络没有通，请查网络并重启CCCAM插件或接收机。
2）问题：有图像图像断续
方法：机器太热重启机器；下雨天信号衰减，雨停后就会正常；天线移位信号变弱。
3）问题：没有信号
方法：信号线脱落；设置给人调过；如果是雷雨天过后可能是硬件故障。
4）问题：图像过一断时间就卡住
方法：重启机器；网络不稳定有断流
5）问题：换台时死机
方法：删除没有信号的节目；不要换台太快。
