液晶电视开关电源各种电路相关知识介绍
液晶电视开关电源各种电路相关知识介绍/来源：元器件交易网日期：2011年09月22日液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。
图1 液晶彩电开关电源组成框图通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。
当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。
值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V左右)后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。
也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。
下面对各部分电路的作用及特点作一介绍。
1.交流抗干扰电路交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作;二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。
该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。
图2 交流抗干扰电路元件2. +300V整流电路在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。
由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF/400V的绦纶电容，如图3所示。
正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ;红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ;全桥两交流输人端间正反向电阻均约为500 kΩ。
图3 整流全桥及滤波电容液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
液晶电视电路分析ppt课件
天线 高通滤波器
高频放大器
混频器
38MHz 图像中频 31.5MHz 伴音中频
33.7MHz 色度中频（彩电）
本机振荡器
• 高通滤波器：防止工业高频（工频）及无线电通信信号输入。 • 高频放大器（高放）：从天线接收到的各种高频信号中，选出我们所需
接收的信号，加以放大，再将放大后的信号送入混频级。 • 本振：产生一个比要接收的图像载频（或伴音载频）高一个图像中频
• 静态工作电压测试 • 灵敏度的测量 • 额定功率的测量 • 频率响应的测量
5.4 伴音模块测试报告内容
• 1、画出伴音通道的原理方框图，并解释各 方框的功能作用。
• 2、失真度测量仪的使用方法 • 3、说明灵敏度、额定功率和频率响应含义。
6、液晶驱动模块测试实验
6.1 液晶驱动模块的组成
IC201 12脚输出 亮度通道
3.2 单片机模块测试内容
• 单片机晶振产生的波形 • PWM波形输出
3.3 单片机测试报告内容
• 单片机模块的组成
4、中放模块测试实验
4.1 中放电路模块组成
混频输出 中频放大器 视频检波器
伴音通道 预视放 视放输出级
高放 高放AGC
AGC电路
• 我国对电视机中频信号的规定：图像中频 38MHz、伴音中频31.5MHz，色度中频 33.7MHz。
液晶电视实习教学平台结构
高频头电路
液晶屏驱动
电源电路
单片机控制
中放电路
伴音电路
1 电源电路部分
• 根据调整管的工作状态，我们常把稳 压电源分成两类
– 线性稳压电源 – 开关稳压电源
1.1 线性稳压电源
• 1、原理、应用、特点
TCL液晶电视标准单元电路原理（图）
TCL液晶电视标准单元电路原理（图）前言：TCL公司近几年来研发的机器，细心的同事肯定也会发现，其实各个不同型号之间的很多单元电路都是一样的。
这种做法，能增加机器的稳定性也节省研发成本，相应也提升了我们日常维修工作的容易度，这就是研发采用标准化电路的优点。
一、5V-1.2V DC-DC电路用途及功能：用于给IC 内核供电的低压大电流供电电路。
电路原理介绍：此电路是一个DC转DC的控制电路，它具有大电流、低干扰，采用元器件最优化，能完全满足数字板1.2V电路的需要。
电路中C1、C2是波波电路；R2、R3、R4组成的电路是取样电路，从这里取样的电压输入到IC的1脚，从而对输出电压的调整。
二、24V→5.1V DC-DC 电路用途及功能：用于将24V 电压降压成5.1V，给下一级DC-DC 电路、USB 或者LDO 供电。
电路原理介绍：U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R1,R2，R3分压来设定输出电压值，U1的8脚接收到反馈信号后调节PIN2 和PIN4输出方波的占空比，控制Q2，Q1 的两个MOS 管的导通时间，从而达到稳压的目的MS58机芯的-U801（12V-5V）参考测试点三、24V→12V DC-DC 电路用途及功能：用于将24V 电压降压成12V，给PANEL 供电或者给下一级DC-DC 电路或者LDO 供电。
电路原理介绍：24V 转12V，使用的MP1593，这个IC 在其他机型上大量使用，是一个BUCK 降压型，通过电阻分压取样来设置输出电压，第八脚为软启动，第七脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB 反馈电压，正常工作为1.22V 左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。
第三脚为内部MOS 推挽输出接到续流二极管的负端同储能电感相连。
内部MOS 管导通期间向电感储能同时向负载提供供电，内部MOS 管关断时电感释放能量通过二极管续流，来达到降压的目的。
液晶电视基本电路
C820 180pF/NC R815 39K C802 3.3nF
R810 R814 5.6K_1% 10K_1%
220uF
10uF
VCC- 1.2V
2
1
L821 600_Ohm_1.5A
AOZ1010输入电压范围为4.5V-16V,输出电压范围
为0.8V-Vin最大输出电流2A，pin6为使能脚高有
C834 10nF
U802
MP1410ES
1 BS
6 COMP
2 IN
FB 5
3 SW 4 GND
N.C 8 EN 7
R805 56K
C878 NC/180pF
R808 390K
C806 3.3nF
R807 R806 NC 18K
MP1410和 MP1430 VD834
FM5820
pin to pin
C509 0.1uF C510 0.01uF
SIDE1- Li n1 SIDE1- Li n1 AUL1_IN
SIDE1- Rin1 SIDE2- Rin1 AUR1_IN AUR1_IN
R544 47K R545 47K R546 47K R547 47K R559 47K R560 47K
R553 100 AU- SW0 AU- SW0
3.3V
+3.3Vstb (30mA)
AMS1117 3.3V
BA25 2.5V
AOZ1010
3% REG
1.0V CORE
AOZ1017
3% REG 1.8V
AOZ1017
3% REG
TFA9810T AOZ1017
5.0V
5.0V
(80mA)
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）

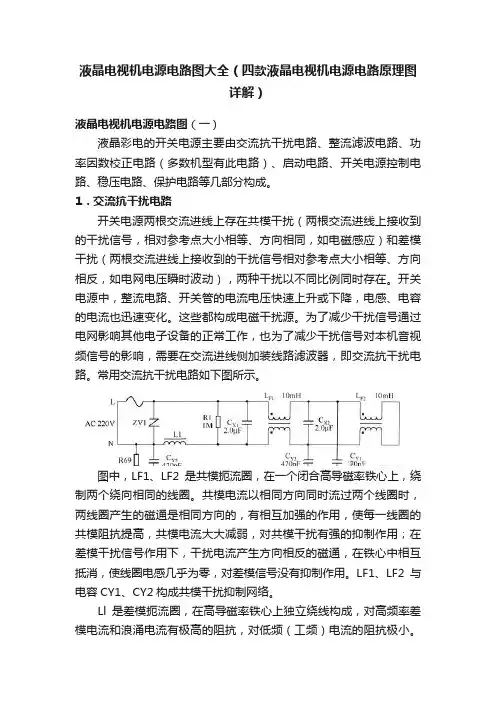

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
液晶显示器开关电源电路原理与维修-PPT课件
常见的SG6841有8脚DIP和SO两种封装，其各引脚功能分别如下所示： GND：接地。 FB：反馈电压输入端。用于提供PWM调节信息，PWM占空比就是由它控制。 Vin：启动电流输入端。SG6841开始工作必须在该端要提供一个启动电压。 RI：参考设置端。通过连接一个电阻接地来为SG6841提供一个恒定的电流，改变电阻阻值 将改变PWM的频率。 RT：温度保护端。该端输出一个恒定的电流。在该端接一NTCR接地来传感温度，当该端电 压下降到一定值时会启动过温保护。在本设计中，该功能被用于高压保护。 Sense：电流传感端。当该端电压达到一个阈值时芯片会停止输出,从而实现过流保护。 VDD：电源供电端。 Gate：PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。
藉由PWM IC控制开关管的导通与否，配合次级侧的二极管和电容， 即可得到稳定DC电压的输出。Ui为含有一定交流成份的直流电压，由 开关功率管斩波和高频变压器降压，将储存于在变压器的能量传递给 次级侧，转换成所需电压值的方波，最后再将这个方波电压经整流滤 波变为所需要的直流电压。此外改变变压器初、次级的圈数，就可以 得到想要的DC电源。PWM控制电路是这类开关电源的核心，它通过 取样反馈闭环回路，调整高频开关元件的开关时间比例即占空比，以 达到稳定输出电压的目的。
图1-1 反激式开关电源典型电路结构
由于高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端，而MOS开关功率管导通 时，次级整流二极管截止，电能就储存在高频变压器的初级电感线圈中；当MOS功率管关断时整流 二极管导通，初级线圈上的电能传输给次极绕组，并经过次级整流二极管输出，故称之为单端反激式。
其中，VFB为FB端电压，1.0V为在两个二极管上的压降，1/3为经两个电阻后的分压比。 当电源输出过载或者如果输出电压取样丢失时，异常的工作条件将出现。在这些条件下，电流取 样比较器门限将被内部箝位至0.85V。因此最大峰值开关电流为：Ipk（max）=0.85V / Rs当输入 电压很大时，取样电流将非常小，这时可通过高压补偿回路来调节。在电路中，通过R904与 R905（均为1MΩ来提高Sense端电平，实现高压补偿。 当负载短路或其它原因引起功率管电流增加，并使取样电阻Rs上的电压升高。当Sense端的 电压达到0.85V时，RS触发器的R端输入为低电平，从而Q非输出低电平，SG6841即停止脉冲输 出，可以有效的保护功率管不受损坏，从而实现过流保护。由此可得Ipk（max）＝0.85V/Rs，改 变Rs值即可改变其最大的输出功率。在本设计中取Rs＝0.3Ω，可得Ipk（max）＝2.83A。 在SG6841的Sense端产生的噪声会引起PWM输出脉冲的不稳定。在芯片内部Sense端经过一 个斜率补偿电路后，才接至比较器同相输入端，这能有效地降低噪声的影响。良好的PCB布线和 避免元件管脚太长也有利于减少噪声。而在UC3841的应用电路中则需要在Sense端增加一个RC 滤波器来解决同样的问题，可见SG6841的功能更强，外围电路更简单。 当SG6841正常工作时，其内部振荡器产生振荡信号，此信号一路直接加到图腾柱电路的输入 端，另一路加到PWM脉宽调制RS触发器的S端，RS型PWM脉宽调制器的R端接电流检测比较器 输出端。当峰值电感电流未达到FB反馈端电平时，比较器输出低电平，此时R端为低电平，Q非 端输出低电平；当峰值电感电流达到FB反馈端电平时，比较器输出高电平，此时R端为高电平， Q非端输出高电平。可见，FB端电压越高，Q非端脉冲越窄，同时Gate端输出脉宽也越窄（占空 比减小）；FB端电压越低，Q非端脉冲越宽，同时Gate端输出脉宽也越宽（占空比增大），从而 实现PWM控制，使输出电压稳定。 2.3 SG6841的启动与供电 SG6841需要在启动时给Pin3 Vin 提供一30μA的启动电流以使芯片进行有效的自举。在电路 中，将Pin3 通过两个1MΩ的电阻接至PFC级的DC输出端，便可在AC输入90V～264V的范围内 实现SG6841的有效启动。 在SG6841正常工作后，其Pin7 VDD端必须提供10V～30V电压为芯片供电。
