STM32 ADC采样时间、采样周期、采样频率计算方法
STM32ADCDMA采样时间计算
STM32ADCDMA采样时间计算在STM32上，ADC的采样时间取决于以下几个因素：1. ADC时钟频率（ADC Clock Frequency）：选择合适的时钟频率可以提高采样速度。
2. ADC分辨率（ADC Resolution）：ADC的分辨率越高，采样时间越长。
3. ADC转换周期（ADC Conversion Cycle）：每次转换的时间，包括单次转换和连续转换。
首先，我们需要确定ADC时钟频率。
在STM32中，ADC的时钟频率可以通过设置RCC_CCFGR寄存器的相应位来选择。
这个时钟频率决定了每个ADC转换周期所花费的时间。
其次，我们需要确定ADC分辨率。
在STM32中，ADC的分辨率可以通过设置ADC_CR1寄存器的相应位来选择。
通常有8位、10位、12位和16位等选项。
分辨率越高，则每次转换所需的时间越长。
最后，我们需要确定ADC转换周期。
在STM32中，默认情况下每次转换只需要一个转换周期。
如果需要连续采样，则还需要考虑连续转换模式。
计算ADC采样时间的公式为：ADC采样时间=ADC转换周期×ADC分辨率/ADC时钟频率例如，假设ADC转换周期为10个时钟周期，分辨率为12位（4096个转换步骤），时钟频率为10MHz，则：ADC采样时间=10×4096/10,000,000≈4.096μs在使用DMA进行数据传输时，可以将ADC的转换结果直接传输到SRAM等目标内存区域，从而减少CPU的负担和数据传输的延迟。
总结起来，通过合理设置ADC时钟频率、分辨率和转换周期，以及结合DMA进行数据传输，可以实现高效的数据采样和处理。
stm单片机adc等效采样编程

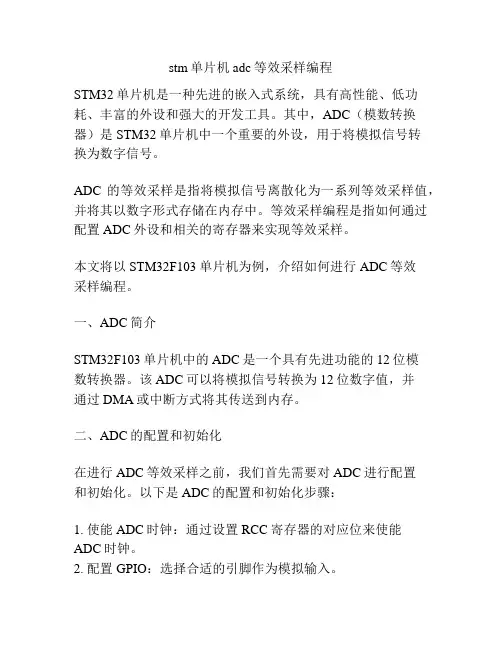

stm单片机adc等效采样编程STM32单片机是一种先进的嵌入式系统，具有高性能、低功耗、丰富的外设和强大的开发工具。
其中，ADC（模数转换器）是STM32单片机中一个重要的外设，用于将模拟信号转换为数字信号。
ADC的等效采样是指将模拟信号离散化为一系列等效采样值，并将其以数字形式存储在内存中。
等效采样编程是指如何通过配置ADC外设和相关的寄存器来实现等效采样。
本文将以STM32F103单片机为例，介绍如何进行ADC等效采样编程。
一、ADC简介STM32F103单片机中的ADC是一个具有先进功能的12位模数转换器。
该ADC可以将模拟信号转换为12位数字值，并通过DMA或中断方式将其传送到内存。
二、ADC的配置和初始化在进行ADC等效采样之前，我们首先需要对ADC进行配置和初始化。
以下是ADC的配置和初始化步骤：1. 使能ADC时钟：通过设置RCC寄存器的对应位来使能ADC时钟。
2. 配置GPIO：选择合适的引脚作为模拟输入。
3. 配置ADC模式：选择合适的ADC模式和采样时间。
4. 配置转换序列：选择要转换的通道和转换顺序。
5. 使能ADCDMA：如果要通过DMA方式传输数据，需要使能ADC的DMA功能。
6. 使能ADC：通过设置CR2寄存器的对应位来使能ADC。
以下是一个简单的ADC初始化代码示例：```c// 使能ADC时钟RCC->APB2ENR |= RCC_APB2ENR_ADC1EN;// 配置GPIOGPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.Pin = GPIO_PIN_0;GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;GPIO_InitStruct.Pull = GPIO_NOPULL;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);// 配置ADC模式ADC1->CR1 &= ~ADC_CR1_SCAN;ADC1->CR2 |= ADC_CR2_CONT;ADC1->SMPR2 |= (ADC_SMPR2_SMP0_0 |ADC_SMPR2_SMP0_1);// 配置转换序列ADC1->SQR1 &= ~ADC_SQR1_L;ADC1->SQR3 |= ADC_SQR3_SQ1_0;// 使能ADCDMAADC1->CR2 |= ADC_CR2_DMA;// 使能ADCADC1->CR2 |= ADC_CR2_ADON;```三、开始转换完成ADC的配置和初始化后，我们可以开始进行转换。
STM32 ADC 采样速率计算
stm32 ADC采样速率的问题RCC_ADCCLKConfig(RCC_PCLK2_Div8); ADC_RegularChannelConfig(ADC1, ADC_Channel_11, 1, ADC_SampleTime_55Cycles5); 系统时钟72M，以上两句是不是ADC时钟设置为9M，然后用55.5个采用周期？那ADC就是55.5*1/9us，采集一次什么？那ADC最快和最慢采样速率...展开1，ADC时钟是设为9M2，ADC总转换时间=采样时间+12.5个ADC时钟周期(信号量转换时间)，而采样时间由寄存器设定，最低1.5ADC周期，最大239.5ADC周期，也就是你程序中设置的55.5个采样周期。
所以ADC一次采样的总采样时间是55.5+12.5=68个ADC周期，也就是68/9 us3,所以，总采样时间最快就是1.5+12.5个ADC周期，最慢就是239.5+12.5个ADC周期。
至于采样速率，是跟你的程序是有关的，比如ADC采样时间设定为最快，但你可以设定1s采一次，那采样速率仍是1；再比如你开启扫描模式，跟单次转换又不一样总结（lee）：1、CLK_ADC = PCLK2/ADC_DIV , ADC_DIV 由程序设定。
2、TIME_ADC_CONVERT = TIME_SAMPLE + TIME_SIGNAL_CONVERT1.5 <= TIME_SAMPLE <= 239.5 ,TIME_SAMPLE是在配置ADC的时候程序写入的(根据实际需要来设置)，例如上面例子中设置的事55.5 .TIME_SIGNAL_CONVERT（最低12.5个周期，硬件因素决定，无法改变）3、ADC转换时间 = CLK_ADC / TIME_ADC_CONVERT4、ADC的时钟最高为14M，如果PCLK2 为72M，那么 ADC的时钟最高只能设置成12M(72 M 6 分频)此时ADC的转换速率为12M/( 12.5 +1.5 ),没有1M。
STM32 ADC采样频率的确定
STM32 ADC 采样频率的确定 嘿儿哈2015/06/19 1. 先看一些资料，确定一下ADC 的 时钟：（1）由时钟控制器提供的ADCCLK 时钟和PCLK2(APB2 时钟)同步。
CLK 控制器为ADC 时钟提供一个专用的可编程预分频器。
（2） 一般情况下在程序 中将 PCLK2 时钟设为 与系统时钟 相同/* HCLK = SYSCLK */RCC_HCLKConfig(RCC_SYSCLK_Div1);/* PCLK2 = HCLK */RCC_PCLK2Config(RCC_HCLK_Div1);/* PCLK1 = HCLK/2 */RCC_PCLK1Config(RCC_HCLK _Div2);(3)在时钟配置寄存器(RCC_CFGR) 中 有 为ADC 时钟提供一个专用的可编程预分器位15:14 ADCPRE ：ADC 预分频由软件设置来确定ADC 时钟频率00：PCLK2 2分频后作为ADC 时钟01：PCLK2 4分频后作为ADC 时钟10：PCLK2 6分频后作为ADC 时钟11：PCLK2 8分频后作为ADC 时钟我们可对其进行设置 例如：/* ADCCLK = PCLK2/4 */RCC_ADCCLKConfig(RCC_PCLK2_Div4);另外 还有 ADC 时钟使能设置/* Enable ADC1, ADC2 and GPIOC clock */RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_ADC2 |RCC_APB2Periph_GPIOC, ENABLE);（4）16.7 可编程的通道采样时间ADC 使用若干个ADC_CLK 周期对输入电压采样，采样周期数目可以通过ADC_SMPR1 和ADC_SMPR2 寄存器中的SMP[2:0]位而更改。
每个通道可以以不同的时间采 样。
不同的时间采样。
STM32单片机的ADC多通道采样
如果设计电路图的话，可以参考这种思路。
我的收获
1引脚初始化的时候需要注意
每一个ADC通道都对应一个GPIO引脚，看图中的ADC123_IN10，表示
这个引脚（PC0）可以配置为ADC1的通道10，或者是ADC2的通道10，或
者是ADC3的通道10，这个地方非常重要，涉及到后面ADC初始化时函数
STM32单片机的ADC多通道采样
一单通道采样
参考资料：
《STM32库开发实战指南》
原理性质的东西还是少讲，因为上面那本书里面讲解的很详细了，直接来
看硬件电路图
这里使用的是3362电位器（10K），即用STM32来测量PB0和GND两
端的电压，这样的电路设计比较简单也容易理解，但是存在一定的弊端，下
的调用。
比如当我们使能ADC时，我们调用的函数是
ADC_Cmd（）;1
如果我们使用的是ADC1，那幺上面函数的写法就应该是
ADC_Cmd（ADC1，ENABLE）;1
相应的如果是ADC2，那幺上面函数的写法就是
ADC_Cmd（ADC2，ENABLE）;1
另外需要注意的是，我们这里的ADC使用了DMA，所以如果你使用的
是ADC1，那幺对应DMA就应该是DMA1的通道1
如果使用的是ADC2或者是ADC3就需要自己去查找手册，看看对应的
是哪个DMA的那个通道。
在后面上传的程序中可以看到DMA初始化的时候有这幺一条语句
DMA_Init（DMA1_Channel1）;1
这就是初始化DMA1的通道1
相应的
DMA_Cmd（DMA1_Channel1，ENABLE）;1
就是使能DMA1的通道1
stm32f4adc采样频率计算
STM32F4系列的ADC（模拟数字转换器）的采样频率主要取决于系统时钟频率以及ADC的预分频器（prescaler）和通道选择器（resolution）的设置。
ADC的采样频率可以按照以下公式进行计算：
```scss
ADC_Sampling_Frequency = ADC_Clock_Frequency / (ADC_Prescaler + 1) / ADC_Resolution
```
其中：
* `ADC_Clock_Frequency` 是系统时钟频率，对于STM32F4系列，这通常为84MHz或168MHz。
* `ADC_Prescaler` 是ADC预分频器的值，这个值可以根据需要进行设置，范围是0到63。
如果预分频器设置为0，那么ADC的时钟频率等于系统时钟频率；如果设置为63，那么ADC的时钟频率就是系统时钟频率除以64。
* `ADC_Resolution` 是ADC的分辨率，可以设置为12位（即ADC_Resolution为12）或其他位数的分辨率。
在12位分辨率下，ADC的通道选择器（resolution）的值是12。
因此，如果你想计算12位分辨率下，系统时钟频率为84MHz，预分频器为63的ADC的采样频率，你可以这样做：
```scss
ADC_Sampling_Frequency = 84MHz / (63 + 1) / 12 = 1.024MHz
```
这意味着ADC的采样频率为1.024MHz。
请注意，这些计算假定ADC的其他设置（如通道选择器、比较器、DMA等）不会影响ADC的采样频率。
这些设置可能会影响实际的采样频率。
stm32f4adc采样频率计算
stm32f4adc采样频率计算一、STM32F4ADC简介STM32F4ADC（Analog-to-Digital Converter，模拟-数字转换器）是STM32F4系列微控制器内置的一款高性能、高精度的模拟转换器。
它能够将连续的模拟信号转换为离散的数字信号，广泛应用于各种传感器数据采集、信号处理等领域。
二、采样频率计算方法在实际应用中，采样频率是一个非常重要的参数。
根据奈奎斯特定理，采样频率必须大于信号最高频率的两倍，才能保证信号的完整性，避免发生混叠。
1.确定ADC转换位数首先，需要确定ADC的转换位数。
一般来说，转换位数越高，采样精度越高，但同时也会增加数据处理和存储的负担。
常见的ADC转换位数有8位、10位、12位等。
2.计算最大模拟电压根据ADC的位数和电源电压，可以计算出ADC的最大模拟电压。
例如，对于12位ADC，最大模拟电压为电源电压的一半（即2^12=4095）。
3.计算采样频率采样频率等于ADC的最大转换速度除以最大模拟电压。
ADC的最大转换速度通常在数据手册中会有说明。
例如，如果最大转换速度为100MSPS（百万次每秒），则采样频率计算公式为：采样频率= 100MSPS / 4095 = 24.4kHz三、注意事项1.考虑到STM32F4ADC的采样速率、模拟输入范围等因素，合理选择ADC的转换位数和采样频率。
2.确保采样频率大于信号最高频率的两倍，避免信号混叠。
3.在实际应用中，可以根据需求调整采样频率，以达到最佳的性能和功耗平衡。
4.考虑到ADC的分辨率和电源电压，合理设置ADC的参考电压和偏置电压。
四、总结本文介绍了STM32F4ADC的简介、采样频率的计算方法以及注意事项。
通过合理选择ADC的转换位数、采样频率等参数，可以充分发挥STM32F4ADC的高性能和实用性，为各种传感器数据采集和信号处理应用提供可靠的支持。
STM32中AD采样的三种方法分析
STM32中AD采样的三种⽅法分析 在进⾏STM32F中AD采样的学习中，我们知道AD采样的⽅法有多种，按照逻辑程序处理有三种⽅式，⼀种是查询模式，⼀种是中断处理模式，⼀种是DMA模式。
三种⽅法按照处理复杂⽅法DMA模式处理模式效率最⾼，其次是中断处理模式，最差是查询模式，相信很多学者在学习AD采样程序时，很多例程采⽤DMA模式，在这⾥我针对三种程序进⾏分别分析。
1、AD采样查询模式 在AD采样查询模式中，我们需要注意的是IO⼝的初始化配置，这⾥我采⽤PA2作为模拟采集的引脚(AIN2)和串⼝3作为打印输出。
具体如下：建⽴⼀个USART3.C和USART3.H⽂件，其程序为： #include "usart3.h" #include "stdarg.h" u8 SendBuff[SENDBUFF_SIZE]; void USART3_Config(void) { //定义结构体 GPIO_InitTypeDef GPIO_InitStructure; USART_InitTypeDef USART_InitStructure; //开启外部时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE ); // USART3 GPIO config GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOAtiNG; GPIO_Init(GPIOB, &GPIO_InitStructure); //USART3 mode config USART_ART_BaudRate = 115200; USART_ART_WordLength = USART_WordLength_8b; USART_ART_StopBits = USART_StopBits_1; USART_ART_Parity = USART_Parity_No; USART_ART_HardwareFlowControl = USART_HardwareFlowControl_None; USART_ART_Mode = USART_Mode_Rx | USART_Mode_Tx; USART_Init(USART3, &USART_InitStructure); USART_Cmd(USART3, ENABLE); } 其次建⽴⼀个ADC.C和⼀个ADC.H⽂件，其中ADC.C中程序为： void ADC1_Init(void) { ADC1_GPIO_Config(); ADC1_Mode_Config(); } static void ADC1_GPIO_Config(void) { GPIO_InitTypeDef GPIO_InitStructure; //开启外部时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA,ENABLE); //配置PA2引脚 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //配置为模拟输⼊ GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //调⽤库函数 GPIO_Init(GPIOA, &GPIO_InitStructure); } static void ADC1_Mode_Config(void) { //ADC1_ configuration ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //独⽴ADC模式 ADC_InitStructure.ADC_ScanConvMode = DISABLE; //禁⽌扫描模式 ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; //开启连续转换模式 ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //不使⽤外部触发转换 ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //采集数据右对齐 ADC_InitStructure.ADC_NbrOfChannel = 1; //要转换的通道数⽬1 ADC_Init(ADC1,&ADC_InitStructure); //配置ADC时钟，为PCLK2的8分频，即9Mhz RCC_ADCCLKConfig(RCC_PCLK2_Div8); //配置ADC1的通道2位55.5个采集周期 ADC_RegularChannelConfig(ADC1,ADC_Channel_2, 1, ADC_SampleTime_55Cycles5); ADC_Cmd(ADC1,ENABLE); //复位校准寄存器 ADC_ResetCalibration(ADC1); //等待校准寄存器复位完成 while(ADC_GetResetCalibrationStatus(ADC1)); //ADC校准 ADC_StartCalibration(ADC1); while(ADC_GetCalibrationStatus(ADC1)); //由于没有使⽤外部触发，所以使⽤软件触发ADC转换 ADC_SoftwareStartConvCmd(ADC1,ENABLE); } 然后在主函数main中其程序代码如下： int main(void) { USART3_Config(); ADC1_Init(); printf("输⼊ADC值"); while(1) { ADC_ConvertedValue = ADC_GetConversionValue(ADC1); ADC_ConvertedValueLocal =(float)ADC_ConvertedValue/4096*3.3; //读取ADC转换的值 printf("\r\n the current AD value = 0x%04X \r\n",ADC_ConvertedValue); printf("\r\n the current AD value = %f V \r\n",ADC_ConvertedValueLocal); Delay(0xFFFFEE); } } 这样采⽤查询的⽅法即可以采集ADC的电压值，⼀个值为16进制转换的值，⼀个是转换计算的值。
STM32的ADC采样频率及相应时间的确定
STM32 的ADC 采样频率及相应时间的确定STM32 ADC 介绍
STM32 ADC 是一个12 位精度、一种逐次逼近型模拟数字转换器。
它有多达18 个通道，可测量16 个外部和2 个内部信号源。
各通道的
A/D 转换可以单次、连续、扫描或间断模式执行。
ADC 的结果可以左对齐或右对齐方式存储在16 位数据寄存器中。
ADC 的输入时钟不得超过14MHz，它是由PCLK2 经分频产生。
转换时最快为1us，当ADC 的输入时钟超过14MHz 时其会损失一些精度。
当然如果可以达到我们的精度，输入时钟高点也没事。
在网上看到一回答ADC 不超过14MHz 的答案：资料上的都是推荐，事实上很多芯片的设计都是有超额余量的，很多人都会超额的利用这些资源，并且很好的工作。
若所看的程序频率是超过14M，也没有错，可能作者的目的在于快
速而宁愿损失一些精度，ADC 的分辨率是12 位，若是超过这个频率也是工作的，只不过采样到的精度可能仅到10 位，若这个已到作者的要求，也无错误之说了。
stm32adc采样频率计算
stm32adc采样频率计算1.前言本文将介绍如何计算S TM32微控制器中的AD C（模拟数字转换器）的采样频率。
我们将从基本原理开始，解释如何通过配置寄存器来实现所需的采样频率。
2.采样频率的定义在开始计算之前，让我们先明确什么是采样频率。
采样频率是指在模拟信号转换为数字信号时，获取模拟信号的速率。
它决定了系统对信号的精细程度和频率响应。
3. ST M32微控制器中的AD C模块S T M32微控制器通过其内置的AD C模块实现模拟信号的转换。
该模块可以设置为不同的采样频率，以满足不同应用的需求。
4. AD C采样频率的计算为了计算所需的A DC采样频率，我们需要考虑以下几个因素：4.1时钟频率A D C模块的时钟频率决定了其工作速度。
在S TM32微控制器中，时钟频率可以通过配置RC C（R es et an dC lo ck C on tr ol）寄存器来设置。
4.2A D C分辨率A D C模块的分辨率表示可以转换的模拟信号范围。
在S TM32微控制器中，分辨率可以通过配置AD C的C R寄存器来设置。
4.3A D C转换时间A D C转换时间表示进行一次模拟信号转换所需的时间。
它可以通过配置A DC的S MP R（Sam p le ti me）寄存器来设置。
4.4定时器的使用为了实现所需的采样频率，我们可以使用定时器来触发AD C的转换。
定时器的时钟频率、预分频因子和自动重装载寄存器的设置将影响AD C的采样频率。
5. AD C采样频率的计算公式根据以上因素，我们可以使用以下公式计算A DC的采样频率：采样频率=A DC时钟频率/(转换时间+12.5个A DC时钟周期)其中，转换时间表示A DC进行一次转换所需的时间（以秒为单位）。
6.示例为了更好地理解A DC采样频率的计算过程，我们来看一个示例。
假设：-A DC时钟频率为10M H z-转换时间为1u s根据以上假设和公式，我们可以计算出采样频率：采样频率=10M Hz/(1u s+12.5*(1/10M Hz))=800kH z因此，在这个示例中，A DC的采样频率为800kH z。
STM32如何得到最佳ADC精度
AN2834应用笔记如何在STM32F10xxx上得到最佳的ADC精度前言STM32F10xxx微控制器产品系列，内置最多3个先进的12位模拟/数字转换模块(ADC)，转换时间最快为1μs，这个ADC模块还具有自校验功能，能够在环境条件变化时提高转换精度。
在需要模拟/数字转换的应用中，ADC的精度影响到整个系统的质量和效率。
为了能够达到应有的精度，用户需要了解ADC误差是如何产生的和影响它的参数。
转换精度不是仅仅依赖于ADC模块的性能和功能，它与该模块周边应用环境的设计密切相关。
本文旨在帮助用户了解ADC误差的产生，以及如何提高ADC的精度，包含以下2个部分：● 介绍了与ADC设计相关的，诸如外部硬件设计参数，和不同类型的ADC误差来源。
● 提出一些设计上的建议，和如何在硬件方面减小误差的方法。
译注：本译文的英文版下载地址为：/stonline/products/literature/an/15067.pdf目录如何在STM32F10xxx上得到最佳的ADC精度目录1ADC误差的种类31.1ADC模块自身相关的误差31.1.1偏移误差31.1.2增益误差41.1.3微分线性误差51.1.4积分线性误差61.1.5总未调整误差61.2与环境相关的ADC误差71.2.1电源噪声71.2.2电源稳压71.2.3模拟输入信号的噪声71.2.4ADC的动态范围与最大输入信号幅度严重不匹配71.2.5模拟信号源阻抗的影响81.2.6信号源的容抗与PCB分布电容的影响81.2.7注入电流的影响91.2.8温度的影响91.2.9I/O引脚间的串扰91.2.10EMI导致的噪声 10 2如何得到最佳的ADC精度 112.1减小与ADC模块相关的ADC误差的建议 112.2如何减小与外部环境相关的ADC误差 112.2.1减小电源噪声 112.2.2电源稳压的建议 122.2.3消除模拟输入信号的噪声 122.2.4将最大的信号幅度与ADC动态范围匹配 132.2.5模拟信号源的阻抗计算 142.2.6信号源频率条件与源电容和分布电容的关系 142.2.7温度效应补偿 152.2.8注入电流最小化 152.2.9减小I/O脚串扰 152.2.10降低EMI导致的噪声 162.2.11PCB的设计建议 162.2.12元器件的摆放与布线 18 3结论191 ADC误差的种类1.1 ADC模块自身相关的误差在STM32F10xxx的数据手册中，给出了不同类型的ADC精度误差数值。
