中铁十九局集团西康铁路二线工程指挥部Xks-3合同段宋家山隧道洞门30m大管棚施工方案编制：审核:审批：中铁十九局集团西康二线工程指挥部第三项目部二零一零年四月一、工程概况宋家山隧道进口DK197+912～DK197+942段，长30m，围岩趋于软弱浅埋。
隧道围岩灰岩含量占35%～45%浅灰色，青灰色，千枚岩，千枚片构造，粒状，鳞片状变晶结构，薄片状泥钙质胶结主要有娟云母，绿泥石，石英等。
节理发育，无渗水。
隧道采用横洞进洞开挖。
隧道进口处与山体面几近垂直，造成工程施工条件差，无法满足正常施工要求。
二、施工方法根据现场施工情况及作业环境，遵循施工可操作性和可实施性，满足施工需要，保证施工安全。
在DK197+942处拱顶120º范围内采用超前长管棚加小导管预注浆相结合的超前支护施工。
附：管棚洞身段横断面设计图。
管棚洞身段横断面设计图`1、导向墙施工。
1.1、在洞内扩大开挖纵向6m、高0.5m作为导向墙及管棚施工工作室，并对其进行初期支护以保证施工安全。
1.2、导向墙采用C20混泥土，截面尺寸为1000mm*620mm，环向浇注至拱脚。
导向墙设2榀I16工字钢，钢架外缘设121mm壁厚5mm导向钢管，钢管与钢架焊接。
2、管棚施工2.1、管棚制作。
管棚采用ф108mm壁厚6mm热轧无缝钢管制作而成，钢管每节长5m和6m，钢管连接端采用外车丝扣，丝扣长500mm。
长6m的钢管制作为孔径10～16mm钢花管，孔距15cm，呈梅花形布置，尾部留不钻孔的止浆段150cm。
套管采用ф114mm 壁厚6mm钢管加工，套管采用内车丝扣，丝扣长500mm。
附图：管棚接头示意图；钢花管大样图。
钢 花 管 大 样2.2、钻孔、清孔及验孔。
采用隧道台车钻孔作业平台；用经纬仪、挂线、钻杆相结合的方法定位、定向孔口及孔轴线，管棚环向中心间距50cm，管棚轴线与衬砌外缘夹角1º～3º。
钻孔选用管棚钻机风动干钻法钻进成孔，并严格控制钻孔上抬量和角度。
隧道洞口防护工程 套拱、管棚技术交底

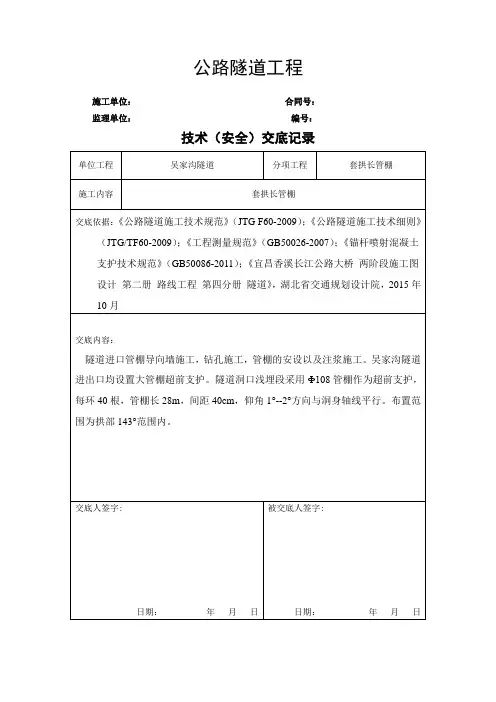

公路隧道工程施工单位：合同号：监理单位：编号：技术（安全）交底记录管棚参数：钢管规格：普通热轧无缝钢管直径108mm，壁厚6mm，节长3m，6m。
管距：环向间距40cm。
倾角：仰角1°--2°（不包括路线纵坡），方向：与洞身轴线平行。
钢管施工误差：径向不大于20cm。
隧道纵向同一横断面内的接头数不大于50%，相邻钢管的接头至少须错开1m。
钢管前段设长为10cm椎头。
施工方法及工艺：a. 套拱施工洞口明暗洞交界处导向墙施作：首先，在洞外明暗洞交界处架立三榀Ⅰ18型钢拱架，间距75cm，用25钢筋焊接成一个整体；然后，在钢架上焊接Ф127 的导向钢管，导向钢管长2m，顶管向上发散1°，底管向下发散2°，中间各管依次顺接。
管口处钢管直接与钢拱架焊接，四周空隙采用混凝土封堵；钢管焊接完成后，在钢拱架的内侧用铁丝固定小钢模，然后浇注C25混凝土包裹钢支撑和导向管，形成导向墙，套拱在明洞外轮廓线以外施作。
导向墙完成后，喷射10cm厚C20混凝土封闭周围仰坡面，作为注浆时的止浆墙。
然后进行大管棚施工。
Ф108超前大管棚施工工艺框图b. 钻机就位钻机以开挖的台阶作为平台，钻机底部垫方木以调节钻机高度，同时用全站仪和线锤、钢卷尺调节钻杆的角度，使钻杆的角度与导向钢管的角度一致，钻机的高度及角度调节好后，用抓钉将钻机底部与方木抓牢，防止钻机在钻进时移动。
棚应按设计位置施工，钻机立轴方向必须准确控制，以保证孔口的孔向准确，每钻完一孔便顶进一根钢管，钻进中应经常采用测斜仪测量钻进的偏斜度，发现偏斜超过设计要求时，应及时纠正；钢管接头采用丝扣连接，丝扣长15cm。
为使钢管接头错开，编号为奇数的第一节钢管采用3m钢管，编号为偶数的第一节钢管采用6m钢管，以后每节采用6m长钢管。
c. 钻孔钻孔时从两侧向中间顶部进行，左右对称施工，两台钻机同时作业。
钻孔深度达到设计长度后，钻杆低速退出，并往复扫孔，为保证不坍孔，可注入水泥浆。
矿山法施工方法

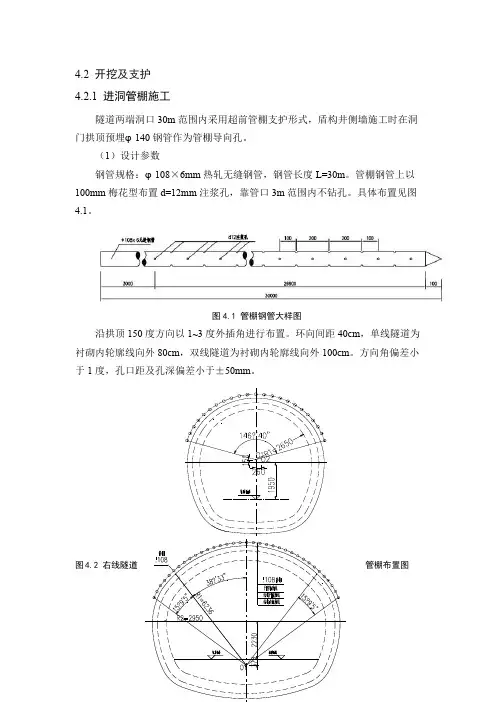

4.2 开挖及支护4.2.1 进洞管棚施工隧道两端洞口30m范围内采用超前管棚支护形式，盾构井侧墙施工时在洞门拱顶预埋φ140钢管作为管棚导向孔。
（1）设计参数钢管规格：φ108×6mm热轧无缝钢管，钢管长度L=30m。
管棚钢管上以100mm梅花型布置d=12mm注浆孔，靠管口3m范围内不钻孔。
具体布置见图4.1。
图4.1 管棚钢管大样图沿拱顶150度方向以1~3度外插角进行布置。
环向间距40cm，单线隧道为衬砌内轮廓线向外80cm，双线隧道为衬砌内轮廓线向外100cm。
方向角偏差小于1度，孔口距及孔深偏差小于±50mm。
图4.2 右线隧道管棚布置图图4.3 左线隧道管棚布置图（2）引孔管棚施工时需穿过φ1.2m钢筋混凝土钻孔灌注桩，采用钢筋混凝土取芯机进行施工，具体孔位见管棚立面布置图。
引孔前必须保证作业平台牢固、稳定，防止在钻孔时产生摆动而影响钻孔质量。
取芯机用膨胀螺栓牢固固定在侧墙上，定位准确后方可开始引孔。
（3）管棚施工管棚施工采用全套筒潜孔钻，主要工序有：潜孔钻就位、钻孔、清孔、验孔、安装管棚钢管、注浆、充填M30水泥砂浆。
管棚应先施工起拱线以下部位，后施工拱部；施工时钻机立轴方向必须控制准确，每钻完一孔便顶进一根长钢管。
管棚施工工艺流程见下图。
图4.4 管棚施工工艺流程图①钻孔钻机开孔时钻速宜低，钻深至20cm以后转入正常；钻孔时应控制好台车钻臂和钻进速度。
钻孔深度偏差不超过±50mm，管棚不得侵入隧道开挖线内，相邻的钢管不得相撞和立交。
钻机立轴方向必须准确控制，以保证孔口的孔向正确，每钻完一孔便顶进一根钢管，钻进中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求及时纠正。
②清空、验孔a、用管棚钻机反复进行扫孔，清除浮渣，确保孔径、孔深符合要求，防止堵孔。
b、用高压风从孔底向孔口清理钻渣。
c、自检合格后报监理验收，验收通过方可进行下步工序施工。
隧道口防护棚施工方案

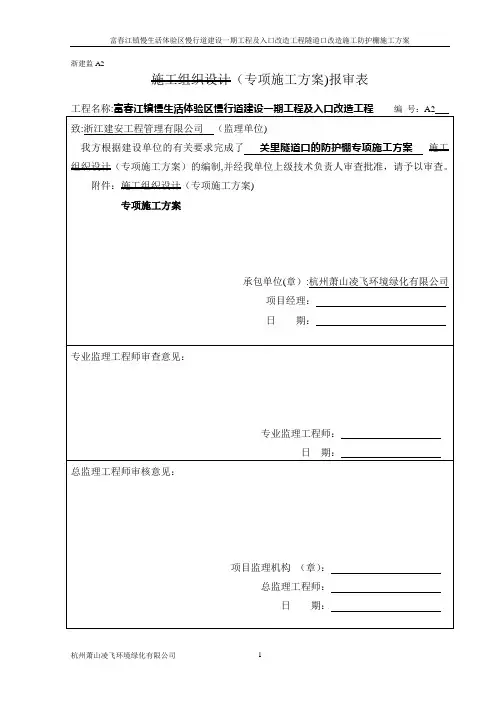

浙建监A2施工组织设计（专项施工方案)报审表专项施工方案工程名称：富春江镇慢生活体验区慢行道建设一期工程及入口改造工程工程地点：桐庐县富春江镇芦茨村施工单位：杭州萧山凌飞环境绿化有限公司编制单位: 杭州萧山凌飞环境绿化有限公司编制人:编制日期：2013年10月10 日审核人：审批人：审批日期: 年月日目录1、总则 (5)1。
