原理图元件库
原理图常用库文件

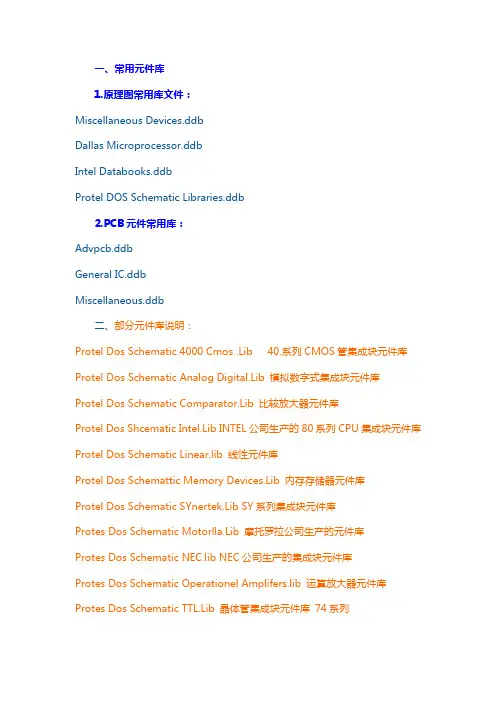

一、常用元件库1.原理图常用库文件:Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb2.PCB元件常用库:Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb二、部分元件库说明:Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库三、元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏四、部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关五、1.74系列:74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS85 TTL 四S90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器注:同型号的74系列、74HC系列、74LS系列芯片,逻辑功能上是一样的。
原理图元件库编辑
原理图元件库编辑是电子设计过程中非常重要的一环。本节将介绍元件库编 辑的定义、步骤、常见问题和解决方法,以及提高工作效率的技巧和注意事 项。
定义与重要性
原理图元件库编辑是指在电子设计软件中编辑和管理电子元件的数据库。它 的重要性在于准确和高效地创建和使用元件,从而提高设计质量和工作效率。
总结与结论
原理图元件库编辑是电子设计中不可或缺的步骤,正确和高效地进行元件库编辑可以提高设计质量和工作效率。 借助最佳实践和技巧,设计工作将更加顺利和愉快。
提高工作效率的案例
优化工作环境
创建舒适和高效的工作环境,减 少干扰和浪费的时间。
任务管理
使用任务管理工具和方法,合理 安排工作和提高效率。
时间管理
有效利用时间,设置合理的工作 时间表和优先级。
注意事项和常见误区
数据准确性
确保元件参数的准确性和与设计需求的匹配。
元件一致性
保持元件库中元件的一致性,避免重复和混淆。编辑 Nhomakorabea骤和工具
步骤一
分析设计需求,确定所需元件类型和参数。
步骤三
验证元件的正确性和可用性。
步骤二
使用元件编辑工具创建新元件或修改现有元件。
常用工具
常见的元件库编辑工具包括电子设计软件的内 置编辑器和第三方元件库管理工具。
常见问题及解决方法
1 问题一
元件参数错误或不完整。
3 问题二
元件库缺少特定类型的元件。
2 解决方法
仔细核对元件参数,并参考相关规范和数据 手册。
4 解决方法
使用元件编辑工具创建新的元件,或从可靠 的供应商网站下载符合要求的元件。
最佳实践和技巧
标准化
制定元件库标准,包括命名规 范、参数设置和元件分类。
第5章 原理图元件库的管理
按钮,系统开始搜索。与此
同时,搜索结果逐步显示在【浏览库】对话框中
(4)单击【浏览库】对话框中的 进入【基于文件的库搜索】对话框。
按钮,
(6)单击
按钮,关闭【PCB模型】对话框。
可以看到,封装模型显示在了【模型管理器】中。同时,
原理图库文件编辑器的模型区域也显示出了相应信息
13
(6)单击
按钮,关闭【PCB模型】对话框。可以看到,封装模型显示在了【模型管
③单击原理图符号绘制工具栏
中的放
置多边形图标 ,以编辑窗口的原点为基
准,绘制一个三角形的运算放大器符号。
④单击原理图符号绘制工具栏 中的放置引
脚图标 ,放置引脚1、2、3、4、8在三角形 符号上,并设置好每一引脚的相应属性,如图所 示,完成了一个运算放大器原理图符号的绘制。
15
这样,一个含有2个子部件的库元件NE5532就建立好了,如图(a)和(b)所示。使用同样的 方法,还可以创建含有多个子部件的库元件。
(3)单击
按钮,则系统弹出如图所示的【解压源文件或安装】提示框。
(4)单击
按钮,在Projects面板上显示出系统所建立的集成库工程TI
Logic Decoder Demux.LibPkg以及分解成的2个源库文件:TI Logic Decoder
Demux.PcbLib和TI Logic Decoder Demux.SchLib
项操作具有对应的关系,所以不需要再逐项说明。
(3)模式工具栏
菜单
模式工具栏用来控制当前元件的显示模式,如图所示。
模式工具栏
4.SCH Library面板 SCH Library面板是原理图库文件编辑环境中的专用面板,用来对当前原理图库中 的所有元件进行编辑和管理
原理图元件库编辑-经典
图3-1 元件库编辑器主界面
绘图工具
IEEE符号工具
编辑区
主工具栏
元件库管理器
3.2 元件库管理器的使用
Group区。如图3-3所示,用于列出与Component区中选中元件的同组元件,同组元件指外形相同、管脚号相同、功能相同,但名称不同的一组元件集合,它们的元件封装相同。
执行View→Design Manager可以打开或关闭设计管理器,选择Browse SchLib选项卡打开元件库管理器,各部分作用如下。 Component区。如图3-2所示,用于选择要编辑的元件。
双击该图片设置其属性
按[Tab]键设置其属性.
单击图片,在其周围出现控点
插入图片
3.3.3 IEEE工具栏
执行菜单View→Toolbars→IEEE Toolbar,或单击主工具栏上按钮 ,可以打开或关闭IEEE工具栏。 IEEE工具栏如图3-1所示,用于为元件符号加上常用的IEEE符号,主要用于逻辑电路。表3-2为IEEE工具栏各按钮的功能。
图3-5 DM7400的三种模式
Normal模式
De-Morgan 模式
IEEE模式
返回
3.3 绘制元件工具
Protel99SE的原理图库编辑系统提供了绘图工具、IEEE符号工具及Tools菜单下的命令来完成元件绘制。 3.3.1 常用Tools菜单 Tools菜单中常用的元件设计命令如下。 New Component:在编辑的元件库中建立新元件。 Remove Component:删除在元件库管理器中选中的元件。 Rename Component:修改所选中元件的名称。 Copy Component:复制元件。 Move Component:将选中的元件移动到目标元件库中。 New Part:给当前选中的元件增加一个新的功能单元。 Remove Part:删除当前元件的某个功能单元。 Remove Duplicates:删除元件库中的同名元件。
实验二制作原理图元件及元件库[整理]
实验二制作原理图元件及元件库
一、实验目的
1、掌握元器件库编辑器的功能和基本操作。
2、掌握用元器件库来制作电路元器件。
3、Drawing Tools工具栏的使用。
二、实验内容
1、新建一个项目文件,新建原理图库文件,将文档名修改为Mylib.lib。
2、元器件库编辑器的基本操作。
设置文档参数,可视栅格为10mil,捕获栅格为5
mil,图纸大小为A4;熟悉画图工具栏的使用。
3、修改原件图形符号,Miscellaneous Device.ddb 元件库中的NPN 三极管元件图
形符号修改为图2-1形式。
图2-1
4、用画图工具栏绘制Normal格式的元器件。
绘制图2-2所示元器件,名为
P89C51RD2,大小为130*250 mm管脚20为GND,40脚为VCC ,管脚18、19、
31为输入脚,管脚29、30为输出脚,其余管脚的电气属性为IO,元器件封装
为DIP40。
图2-2
5、制作LED数码显示器,元器件图形如图2-3。
亦可绘制课本图2-116形式的LED
数码显示器。
图2-3。
原理图元件库的制作
元件属性编辑
元件库整理
为元件添加必要的属性,如名称、封装、 供应商等,以便在原理图中调用。
将绘制好的元件符号分类整理到相应的文 件夹中,便于管理和调用。
提高元件库制作效率的技巧
使用模板
创建元件符号模板,以便快速 生成类似元件,减少重复劳动
。
批量处理
利用软件提供的批量操作功能 ,对多个元件进行属性修改或 调整。
在元件库编辑软件中选择“添 加元件”或“导入元件”选项 。
根据需要调整元件的属性,如 引脚数目、长度和间距等。
选择要添加的元件类型和 规格,并为其命名。
将元件符号添加到原理图 中,并为其分配封装。
03 元件的编辑与调整
元件的属性编辑
属性查看
在原理图元件库中,双击任意元件即 可打开属性编辑窗口,查看和修改元 件的各种属性,如名称、标识符、封 装等。
元件选择与模型建立
根据电路需求选择合适的元件, 并建立元件的电气模型。
元件封装定义
为元件定义合适的封装形式, 包括引脚数目、排列方式等。
元件库测试与验证
对元件库进行测试和验证,确 保其准确性和可靠性。
02 元件库的创建
选择元件库编辑软件
01
02
03
Altium Designer
专业的电路板设计软件, 功能强大,适合制作复杂 的元件库。
合理命名
为元件符号和文件夹命名时, 采用有意义的名称,方便查找 和管理。
定期更新
根据元件规格的变化和技术发 展,定期更新元件库,保持其
时效性。
元件库制作常见问题与解决方案
元件绘制不规范
确保元件符号符合电气原理和布局规范,避 免出现连线交叉、多余节点等问题。
Prote原理图常用元件库及常用元件
TI Operational Amplifier.IntLib
LM393AH
TI Operational Amplifier.IntLib
LM358AJG
TI Audio Sound Generator.IntLib
SN76494AN
TI Menory EEPROM.IntLib
TMS29F256J
TI Menory EEPROM.IntLib
TMS29F010N
TI Converter Analog to Digital.IntLib
TL0809N
耗尽型P沟道MOS管
MOSFET-P
整流电桥
Bridge1
发光二极管
LED0
灯
Lamp
电阻
Res2
电机
Motor
红外接收管
Photo Sen
扬声器
Speaker
增强型N沟道MOS管
MOSFET-2GN
增强型P沟道MOS管
MOSFET-2GP
增强型N沟道MOS管
(衬底有引出线)
MOSFET-N3
耗尽型N沟道MOS管
NEC Converter Digital to Analog.IntLib
DAC1020LCN
TI Logic Flip-Flop.IntLib
SN74HC78D
TI Logic Flip-Flop.IntLib
SN74AS175AN
TI Logic Register.IntLib
SN74S194N
TLC7524CN
TI Converter Digital to Analog.IntLib
TLC1540IJ
EDA技术 第13讲 原理图元件与元件库制作
在绘制层次图时常用的不同于一般原理 图的按钮有如下几个。
是层次图中用于画方块电路的按钮
是用于画方块电路图端口的按钮 是用来画I/O端口的按扭
5.2 层次原理图的设计方法
层次原理图的设计方法通常有两种,一种 是自顶向下的设计方法,一种是自底向上 的设计方法。
1.自顶向下设计 用自顶向下设计时,首先建立一张总图 (Master Schematic)。
2.自底向上设计
先设计出下层模块的原理图,再由这些原 理图产生方块电路,进而产生上层原理图。 这样层层向上组织,最后生成总图。 (1)绘制好底层模块,把需要与其他 模块相连的端口用I/O端口的形式画出 。 (2)在设计数据库中建立一个新的原 理图文件 。
(3)执行菜单命令【Design】/【Create Symbol From Sheet】, 选择模块文件。 (4) 选择是否转换端口输入/输出方向。
层次原理总图的设计过程。
1.放置方块电路图
2.对方块电路图属性进行设置
3.用同样的方法完成其他方块电路 的绘制
4.放置方块电路的端口的
按钮设置端口的属性
5.将具有电气连接关系的方块电路端口 用导线或总线连接起来,也就是绘制导 线。 6.把总图中的每一个方块电路对应的层 次原理图子图绘制出来。
第4章 制作原理图元件
4.1 4.2 在现有库中增加新元件 打造自己的原理图元件库
4.1 在现有库中增加新元件
4.2 打造自己的原理图元件库
4.2.1 4.2.2 4.2.3 建立自己的元件库文件 自己绘制元件 从现有原理图生成库文件
Hale Waihona Puke 55.1关于层次原理图
简述创建原理图元件库的步骤
简述创建原理图元件库的步骤
1)执行菜单命令“文件-新的-库-原理图库”,创建一个新的元件库。
2)在元件库面板的元件栏中,单击“添加”按钮,添加一个名称为“CAP”的新元件。
3)执行菜单命令“放置-线”,放置两条线,代表电容的两极,如图2-22(a)所示。
4)执行菜单命令“放置-管脚”,在放置状态下按“Tab”键,对管脚属性进行设置,管脚名称和管脚序号统一为数字1或2,上下分别放置管脚序号为“1”、“2”的管脚。
5)由于对于这类电容,管脚不需要进行信号识别,对于管脚名称可以双击它,然后把“Name”的“”可视选项前去掉,这样可以有更加清晰的显示效果。
(6)如果想要这个电容有极性,那么可以根据实际的管脚情况,用菜单命令“放置-线”或者“放置-文本字符串”绘制极性标识。
7)双击名称为“CAP”的元件,对其元件属性进行设置,如图2-23所示,位号设置为“C?”,Comment值填写为“10mF”,描述填写为“极性电容”,模型选择为“Footprint”,并填写名称为“3528C”。
到这步即完成了电容元件的创建。
实验二 创建原理图元件库及制作原理图库元件
实验二 创建原理图元件库及制作原理图库元件一、实验目的1、学会创建原理图元件库,熟悉原理图库元件编辑器的基本操作方法。
2、熟悉和掌握原理图库元件编辑器中库元件管理器的使用方法。
3、熟悉和掌握绘图工具栏中各种绘图工具的使用。
4、熟悉和掌握绘制原理图库元件的方法和步骤。
二、实验内容1、在实验一所建立的“你的学号你的姓名.DDB”设计数据库中接着新建一个原理图元件库文件,文件名为:“实验二.LIB”。
2、在“实验二.LIB”中新建第一个原理图库元件,元件名称为AT89S2051,该元件是Atmel公司生产的51内核20引脚的单片机,其管脚名称及排列如图2-1所示。
图2-1 AT89S2051的管脚排列图3、在“实验二.LIB”中新建第二个原理图库元件,元件名为:DPY_7-SEG_DP,其管脚名称及排列如图2-2所示。
该元件是7段LED数码管。
图2-2 7段LED数码管的管脚排列图三、实验步骤1、打开自己的设计数据库文件。
首先,打开你自己的实验文件夹。
然后,双击你自己的DDB设计数据库文件,打开设计数据库。
如图2-3所示。
(a) (b)(c)图2-3 打开设计数据库步骤2、建立原理图库文件。
单击【File】→【New…】菜单或在设计管理器中先单击“Documents”文件夹,然后在打开的列表工作区的空白处单击鼠标右键,在弹出的快捷菜单中选择【New…】菜单。
弹出新建文档对话框。
选择图标 ,即“Schematic Library Document”文件类型,然后单击“OK”按钮。
即新建一个原理图库文件,如图2-4所示。
默认的文件名是Schlib1.Lib。
图2-4 新建原理图库文件3、文件改名,将“Schlib1.Lib”改为“实验二.Lib”。
具体操作步骤如下。
首先,将鼠标放在工作区域上方的“Schlib1.Lib”标签上,然后单击鼠标右键,在弹出的快捷菜单中选择【Close】菜单,在弹出的“Confirm”对话框中,单击“Yes”按钮,保存改变。
电路原理图常用原件及其名称
原理图常用库文件:Miscellaneous Devices.ddbDallaAs Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库:Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列:74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列::CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TICD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/STCD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器。
原理图元件库
原理图元件库1.在查找元件时,为了增加找到原理图元件的机会,在输⼊的元件名称中,最好使⽤通配符 * 。
2.在字符串查找过程中,系统要寻找所有第⼀个字母为A的字符串的元件,应该输⼊ A* 。
3.在查找元件时,可执⾏菜单命令⼯具/查找元件或点击元件库⽂件⾯板上的【查找】按钮。
4.新建原理图元件必须在原理图库⽂件编辑器中进⾏。
5.制作⼀个原理图元器件⾸先要创建元件库。
6.在原理图库⽂件编辑环境下,“SCH Library”⾯板的功能是浏览元件库的元件。
7.在⾃⼰建的原理图元件库⽂件中,要绘制⼀个新的元件符号,应执⾏Tools/New Component(⼯具/新元件)菜单命令或单击“SCH Library”⾯板上的 Add(追加)按钮。
8.启动元件库编辑器有两种⽅法,⼀种⽅法是打开已有元件库,另⼀种⽅法是创建⼀个新的元件库。
9.原理图元件库编辑器⼯作区的中⼼有⼀个⼗字坐标轴,将⼯作区划分为4个象限,⼀般在第四象限绘制原理图元件。
10.原理图元件库编辑器⼯作区的中⼼位置坐标为(0,0)。
11.通过原理图元件库编辑器的制作⼯具来绘制和修改⼀个元件图形。
12.在原理图元件编辑环境中,“SCH Library”⾯板上包括“元件”区、“别名”区、“引脚”区和“模型”区。
13.“Libraries(库⽂件)”⾯板上提供了元件库(Libraries)、查找(Search)和放置(Place) 三个⼯具按钮。
14.原理图元件库编辑管理器中除了主⼯具栏,还提供了绘制图形⼯具栏和 IEEE ⼯具栏。
15.元件库编辑器⾥可以产⽣元件报表、元件库报表和元件规则检查表。
16.在绘制直线时,可利⽤空格键切换直线的转⾓。
17.在绘制椭圆弧时第⼀次单击⿏标左键确定的是椭圆弧的圆⼼位置。
18.原理图元件由两部分组成:外形和引脚。
19.制作元器件时,为了画图形实体的外形,捕获⽹格的值可以按照需要改动,但是在放置引脚之前,⼀定要改回 10 。
Cadence原理图元件库列表
ORCAD常用元件库列表1' AMPLIFIER.OLB共182个零件,存放模拟放大器IC,如CA3280,TL027C,EL4093等。
2' ARITHMETIC.OLB共182个零件,存放逻辑运算IC,如TC4032B,74LS85等。
3' ATOD.OLB共618个零件,存放A/D转换IC,如ADC0804,TC7109等。
4' BUS DRIVERTRANSCEIVER.OLB共632个零件,存放汇流排驱动IC,如74LS244,74LS373等数字IC。
5' CAPSYM.OLB共35个零件,存放电源,地,输入输出口,标题栏等。
6' CONNECTOR.OLB共816个零件,存放连接器,如4 HEADER,CON AT62,RCA JACK等。
7' COUNTER.OLB共182个零件,存放计数器IC,如74LS90,CD4040B。
8' DISCRETE.OLB共872个零件,存放分立式元件,如电阻,电容,电感,开关,变压器等常用零件。
9' DRAM.OLB共623个零件,存放动态存储器,如TMS44C256,MN41100-10等。
10' ELECTRO MECHANICAL.OLB共6个零件,存放马达,断路器等电机类元件。
11' FIFO.OLB共177个零件,存放先进先出资料暂存器,如40105,SN74LS232。
12' FILTRE.OLB共80个零件,存放滤波器类元件,如MAX270,LTC1065等。
13' FPGA.OLB存放可编程逻辑器件,如XC6216/LCC。
14' GATE.OLB共691个零件,存放逻辑门(含CMOS和TLL)。
15' LATCH.OLB共305个零件,存放锁存器,如4013,74LS73,74LS76等。
16' LINE DRIVER RECEIVER.OLB共380个零件,存放线控驱动与接收器。
实验14-创建原理图元件库
实验日期_______ 班级_______ 指导老师________姓名_______ 学号_______ 得分________实验十四创建原理图元件库一、实验目的1、掌握Altium Designer 21元件库编辑器的功能和基本操作;2、掌握用元件库编辑器来制作电路元器件;二、实验内容(一)绘制74LS160,元件封装设置为DIP16。
其中1-7引脚、9引脚、10引脚为输入引脚;11-15引脚为输出引脚;8脚为地,隐藏;16脚为电源,隐藏。
1、新建文件夹“实验十四”;2、执行File—New—Library—Schematic Library,启动原理图库文件编辑器,并创建一个新的原理图库文件,命名为“实验十四Lib.SchLib”;如图14-1所示。
图14-13、执行Tools—Document Options,在弹出的库编辑器工作区对话框中进行工作区参数设置,将可视网格(visible grid)和捕获网格(snap grid)都设置为10mil;4、新建元器件。
点击菜单Tools→New Component,弹出新器件对话框,将原理图符号重新命名为74LS160。
如图14-2所示.图14-25、单击菜单Place—Rectangle,在第四象限画一大小为50mil×110mil的矩形框,双击矩形框边框线,弹出一对话框,将Border Width 改为“Small”。
如图14-3所示。
图14-36、放置引脚。
单击菜单Place→Pin,放置时按下Tab键,弹出修改管脚属性对话框,如图14-4所示。
在图中修改Display Name、Designator和Electrical Type属性。
引脚放置完成后的元件如图14-5所示。
注意:一定要保证具有电气特性的一端(即带有“x”的一端)朝外,这可以通过按空格键旋转来实现.*Display Name:用于设置库元件引脚的名称。
对于上面有“—”的管脚,输入名称时,可以通过在每个字符后加“\”来实现。
原理图元件库介绍与元件建
还可以将元件库导出为统一的格式,如EDA格式,以便在其他原理图编辑 软件中使用。
元件创建进阶
03
复杂元件的创建0102 Nhomakorabea03
组合元件
将多个简单元件组合成一 个复杂元件,以简化电路 原理图。
层次化设计
将复杂元件划分为多个子 模块,每个子模块负责特 定的功能,以提高可读性 和可维护性。
参数化设计
为元件定义可变的参数, 以便在原理图中进行参数 化替换,提高设计效率和 灵活性。
元件库的优化与改进
性能优化
通过优化元件的性能参数,提高电路的性能和稳 定性。
可读性改进
为元件添加清晰的标注和注释,提高电路原理图 的可读性。
打开原理图编辑器 ,选择“工具”菜 单中的“元件库编 辑器”。
在弹出的对话框中, 输入元件名称“三 极管”,选择合适 的封装类型。
保存并关闭元件编 辑器,将新创建的 三极管元件添加到 原理图中。
元件库的应用与展望
05
元件库在电路设计中的应用
元件库提供标准化的元件符号
原理图元件库包含了大量标准化的元件符号,方便电路设计者快速 查找和使用。
04
在元件编辑器中,添加二极管 符号,设置型号和封装参数。
01 03
在元件库编辑器中,选择“元件 ”选项卡,点击“新建元件”按 钮。
02
在弹出的对话框中,输入元件名 称“二极管”,选择合适的封装 类型。
三极管的创建
在元件库编辑器中 ,选择“元件”选 项卡,点击“新建 元件”按钮。
在元件编辑器中, 添加三极管符号, 设置型号和封装参 数。
创建原理图元件库及新原理图元件
创建原理图元件库及新原理图元件创建原理图元件库及新原理图元件实验预习:课本8.1、8.2、8.3⼀、元件库的类型集成元件库:包含元件的原理图模型、PCB封装模型、3D模型等多种模型。
原理图元件库:只包含元件的原理图模型。
PCB封装元件库:只包含元件的PCB封装模型。
集成元件库的⽂件后缀为:.IntLib原理图元件库的⽂件后缀为:.SchLibPCB封装元件库⽂件后缀为:.PcbLib⼆、创建原理图元件库及新原理图元件的含义与作⽤所谓创建原理图元件库及新原理图元件是指创建⼀个新的原理图元件库,并在其中建⽴新的原理图元件,作⽤是可以提供现有元件库中没有的元件。
三、本次实验的任务创建⼀个原理图元件库,在其中建⽴如下两个原理图元件:LM741 X25045四、创建原理图元件库及新原理图元件的⽅法1)创建⼀个原理图元件库⽂件:选择菜单命令“File ->New->Library->Schematic Library”2)保存⽂件,保存时取⽂件名为:学号+姓名,后缀.SchLib不要改动。
3)熟悉原理图元件库的编辑环境(参考书本352页,图8-2)注:⾯板区默认情况下是打开的,如未打开,可⽤菜单命令“View ->Workspace Panels->SCH->SCH Library”将其打开;创建原理图元件库⽂件后,会⾃动创建⼀个元件,在⾯板区中显⽰为Component_1。
4)绘制元件原理图符号的轮廓(参考8.3.2节,P362)选择菜单命令“Place->Rectangle”绘制元件的矩形轮廓。
5)绘制元件引脚(参考8.3.3节,P362)选择菜单命令“Place->Pin”绘制元件的引脚。
双击引脚,打开引脚属性对话框(如下图),设置引脚属性,主要包括:a)Dsiplay Name——显⽰名称b)Designator——序号c)Dsiplay Name——显⽰名称d)Electrical Type——电器类型e)Symbols——符号注:在Dsiplay Name栏输⼊引脚名时,在字母后⾯输⼊“\”表⽰在字母上加横线,例如输⼊W\P\,则引脚名显⽰为,如下图所⽰。
单片机Proteus原理图元器件库详细说明
Proteus原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的 SCR 和TRIACTEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同,这是 PROTEUS 6.7的版本。
Proteus 仿真库简介元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.在查找元件时,为了增加找到原理图元件的机会,在输入的元件名称中,最好使用通配符 * 。
2.在字符串查找过程中,系统要寻找所有第一个字母为A的字符串的元件,应该输入 A* 。
3.在查找元件时,可执行菜单命令工具/查找元件或点击元件库文件面板上的【查找】按钮。
4.新建原理图元件必须在原理图库文件编辑器中进行。
5.制作一个原理图元器件首先要创建元件库。
6.在原理图库文件编辑环境下,“SCH Library”面板的功能是浏览元件库的元件。
7.在自己建的原理图元件库文件中,要绘制一个新的元件符号,应执行Tools/New Component(工具/新元件)菜单命令或单击“SCH Library”面板上的 Add(追加)按钮。
8.启动元件库编辑器有两种方法,一种方法是打开已有元件库,另一种方法是创建一个新的元件库。
9.原理图元件库编辑器工作区的中心有一个十字坐标轴,将工作区划分为4个象限,一般在第四象限绘制原理图元件。
10.原理图元件库编辑器工作区的中心位置坐标为(0,0)。
11.通过原理图元件库编辑器的制作工具来绘制和修改一个元件图形。
12.在原理图元件编辑环境中,“SCH Library”面板上包括“元件”区、“别名”区、“引脚”区和“模型”区。
13.“Libraries(库文件)”面板上提供了元件库(Libraries)、查找(Search)和放置(Place) 三个工具按钮。
14.原理图元件库编辑管理器中除了主工具栏,还提供了绘制图形工具栏和 IEEE 工具栏。
15.元件库编辑器里可以产生元件报表、元件库报表和元件规则检查表。
16.在绘制直线时,可利用空格键切换直线的转角。
17.在绘制椭圆弧时第一次单击鼠标左键确定的是椭圆弧的圆心位置。
18.原理图元件由两部分组成:外形和引脚。
19.制作元器件时,为了画图形实体的外形,捕获网格的值可以按照需要改动,但是在放置引脚之前,一定要改回 10 。
20.元件名称是为外形和引脚功能相同的元件取的一个通用名称。
21.当元器件绘制完成后,在原理图元件库编辑管理器中单击“元件”区的“编辑”按钮可设置元件属性。
22.制作元器件符号时,要更改第一个元件名称必须选工具菜单中的重新命名元件进行修改;要增加一个制作元件直接按【追加】按钮再修改名称。
23.在放置VCC和GND引脚时,在【电气特性】选项中应选择“Power”。
24.若放置与非门74LS00如图01所示功能单元,则在属性对话框中,Designator输入 U1 ;Part为 4 。
图0125.当要查看自带库中元器件信息,在打开该元件库后,在弹出的对话框上应选择抽取源按钮,调用该库。
26.新元件的制作除了直接绘制新元件外,还可通过修改已有元件来制作新元件。
27.管脚只有一端具有电气特性,与光标相连的一端具有电气特性,离开元件外形放置,使不具电气特性的一端,将其与元件外形相连。
28.在绘制原理图元件符号时,如引脚中要求有反相标志,则该标志的绘制应在引脚属性对话框中的【Outside Edge】选项中选择“Dot”参数。
29.在绘制原理图元件符号时,如引脚中要求有时钟标志,则该标志的绘制应在引脚属性对话框中的【Inside Edge】选项中选择“Clock”参数。
30.在元件引脚参数设置时,若用户需要输入字母上带一横的字符时,可以用*\ 来实现。
31.欲绘制一个共有6个功能单元的元件,当绘制第2单元时,应执行的命令是工具/创建子件(Tools/New Part)或单击绘图工具图标。
32.某元件属于复合元件中的哪一个单元时在元件属性的 Part 项中体现。
33.集成库文件的扩展名为 .IntLib ,原理图库文件的扩展名为 .SchLib 。
34.Protel的元件库文件存放在主安装目录下的 Library 子目录中。
35.( F )在利用查找功能搜索元件时,搜索范围应设定为“可用元件库”来加快寻找的速度。
36.( T )在查找元件过程中,输入的元件名称时,最好使用通配符*来增加找到原理图元件的机会。
37.( T )一个原理图元器件库文件中可以包含多个库元件。
38.( T )Protel DXP以元件库的形式管理各种原理图元件,因此新建原理图元件之前必须首先创建原理图库文件。
39.( F )原理图元件库编辑器界面的编辑区内有一个直角坐标系,用户一般在第一象限进行元件的编辑工作。
40.( T )原理图元件库编辑器的启动和其它编辑器的启动完全相同。
41.( T )Protel DXP中提供的绘图工具命令并不具有电气特性。
42.( F )原理图设计时,可以使用绘图工具绘制元器件符号。
43.( F )元件序号是从零开始的。
44.( F )原理图元件外形的形状、大小会影响原理图的正确性。
45.( F )在自制原理图元件时,一个编辑画面上可以绘制多个元器件符号。
46.( F )Auto Pan Off功能表示取消重复/恢复操作。
47.( F )自制的原理图元件的引脚无法加入电气特性。
48.( T )元件引脚的长度是可以设置的。
49.( F )元件命名不同,元件图形也不一样。
50.( F )元件引脚的名称、序号与元件边框的距离是系统设定,不能更改的。
51.( F )在原理图元件符号绘制中,元件引脚是可以任意放置的。
52.( F )在原理图中放置自制的元件,则不需加载元件库。
53.( T )绘制相似的元件可以通过复制元件图形,并进行编辑、修改的方法进行。
54.( T )元件管脚是元件的核心部分,原理图元件的每一个管脚都要和实际元件的管脚相对应。
55.( T )原理图元件管脚序号是必须有的,而且不同的管脚要有不同的序号。
56.( F )原理图元件管脚名称用来提示管脚的功能,管脚名称不能是空的。
57.( T )元器件只有引脚的顶端具有电气特性,引脚的其他部分是没有电气特性的。
58.( T )原理图中的元件引脚属性是可以进行编辑修改的。
59.( T )复合元件的编辑是在不同的编辑区里面完成的。
60.( F )在多单元器件中,新建单元电路的方法是执行菜单:工具/新元件。
61.( T )元器件隐藏引脚,在原理图上自动与此处设置的同名网络连接。
62.(在原理图元件编辑界面下,菜单Tools/New Part命令表示新建一个元器件。
63.( F )一个元件可以包含多个子件,且每个子件的外形和引脚一般都是相同的。
64.( F )Protel 99 SE中的某元件库*.DDB转换到Protel DXP中将生成一个对应的元件库*. SchLib。
65.( T )Protel 99 SE中的某元件库*.DDB转换到Protel DXP中可以生成一个对应的集成库工程文件*.LibPkg。
66.在查找元件时,输入的元件名称中,使用( D )通配符来增加找到原理图元件的机会。
A、@B、#C、&D、*67.执行File/New/Library/Schematic Library可以生成( C )文件。
A、原理图B、元件封装库C、原理图元件库D、项目68.原理图库文件编辑器生成文件的缺省文件名是( D )。
A、SHEET1-SCHLIBB、SHEET1. SCHLIBC、SCHLIB-1. SCHLIBD、SCHLIB1. SCHLIB69.原理图元件库文件名的后缀为( A )。
A、.SchlibB、.SchDocC、.PcbDocD、.PcbLib70.新建原理图元件必须在( B )编辑器中进行。
A、SchematicB、Schematic LibraryC、PCBD、PCB Library71.原理图元件库编辑器生成的元件缺省名为( B )。
A、schcomponentB、component_1C、schcomponent-1D、172.使用元件库浏览载入元件库文件后,可以在元件库列表框中看到被载入当前设计项目的元件库,它们是( A )。
A、*.Intlib文件B、*.SchDoc文件C、*.PcbLib文件D、*.PcbDoc文件73.在绘制元器件时,如果元件的引脚不使用时,应该放置的电气特性为( C )。
A、InputB、OutputC、PassiveD、Power74.在原理图元件库编辑器要修改元件属性,按Library Editor面板上的( D )按钮。
A、PlaceB、AddC、DeleteD、Edit75.创建自定义元件时,(B)属性会影响电气连接关系。
A、元件的外形轮廓B、元件的管脚C、元件的类型D、元件的序号76.原理图元件库编辑器工作区的中心有一个十字坐标轴,将工作区划分为4个象限,一般在第(D)象限绘制原理图元件。
A、1B、2C、3D、477.在自己建立的原理图元件库文件中绘制元件符号,该元件符号的名称为74LS00_1,则此名称应写在( A )。
A、Tools/Rename进行改名B、元件图形的上方C、元件图形的内部D、到原理图中再改名78.在原理图元件库编辑器,按Library Editor面板上的( A )按钮可将元件放置到原理图编辑器中。
A、PlaceB、AddC、DeleteD、Edit79.在放置元件时,编辑元件属性中,哪一项为元件序号( C )。
A、LibRefB、 FootprintC、 DesignatorD、Comment80.在原理图元件库编辑器中放置元器件引脚时,按( D )键使元器件引脚逆时针旋转。
A、XB、YC、LD、空格键81.实现管脚名称“WR”的输入格式为( C )。
A、/WRB、W/R/C、W\R\D、WR\82.Protel DXP中,元件集成库的文件后缀名为( A )。
A、.IntLibB、.SchLibC、.PcbLibD、.PrjPcb83.在放置原理图元件时若知道原理图元件的符号和名称,但不知其位于哪个元件库中,该怎么办?答:利用元件的查找功能可以找到该元件库和元件。
1)执行菜单命令工具/查找元件或点击元件库文件面板上的【查找】按钮。
2)输入元件名称:最好使用通配符*来增加找到原理图元件的机会。
3)确定搜索路径:选择“可用元件库”在已加载的元件库中搜索;选择“路径中的库”可在指定路径下的元件库中搜索。
4)在库文件面板上显示所查找到的相似元件:此时可以看到查找到的元件库和元件已经出现在库文件面板中。
84.如何创建原理图库文件?答:1)打开或创建一个项目文件,执行菜单命令:文件/创建/库/原理图库,将在项目文件下新建一个默认文件名为Schlib1.Schlib的原理图库文件,并自动进入原理图库文件编辑器。
2)点击工具栏中的保存文件按钮,在弹出的文件保存对话框中确定保存路径和文件名。
85.“SCH Library”面板的作用是什么,它主要包括哪些部分,其主要功能是什么?答:在原理图库文件编辑环境下,“SCH Library”面板的功能是浏览元件库的元件。
